MANUAL DE UTILIZADOR PKS1600 BOSCH

Para obtener un pieza con las medidas correctas, alinee la sierra respecto al trazo según se muestra en la figura. Se recomienda realizar un corte de prueba. Puesta en marcha ¡Observe la tensión de red! La tensión de alimentación deberá coincidir con las indicaciones en la placa de características de la herramienta eléctrica. Las herramientas eléctricas marcadas con 230 V pueden funcionar también a 220 V. Conexión/desconexión Para la puesta en marcha de la herramienta eléctrica accionar primero el bloqueo de conexión 1 y presionar a continuación el interruptor de conexión/desconexión 2 y mantenerlo accionado. Para desconectar la herramienta eléctrica soltar el interruptor de conexión/desconexión 2. Observación: Por motivos de seguridad, no es posible enclavar el interruptor de conexión/desconexión 2, por lo que deberá mantenerse accionado durante todo el tiempo de funcionamiento. Para ahorrar energía, solamente conecte la herramienta eléctrica cuando vaya a utilizarla. Instrucciones para la operación Antes de cualquier manipulación en la herramienta eléctrica, sacar el enchufe de red de la toma de corriente. Proteja las hojas de sierra de los choques y golpes. Guíe la herramienta eléctrica uniformemente, ejerciendo una leve fuerza de empuje en la dirección de corte. Una fuerza de avance excesiva reduce fuertemente la duración de los útiles y puede dañar a la herramienta eléctrica. El rendimiento y calidad alcanzados en el corte dependen en gran medida del estado y de la forma del diente de la hoja de sierra. Por ello, solamente utilice hojas de sierra afiladas y adecuadas al material a trabajar. Para obtener un pieza con las medidas correctas, alinee la sierra respecto al trazo según se muestra en la figura. Se recomienda realizar un corte de prueba. 1 609 92A 0T4 | (14.10.14) Bosch Power Tools OBJ_BUCH-841-007.book Page 35 Tuesday, October 14, 2014 11:25 AM Español | 35 Serrado de madera La selección de la hoja de sierra correcta depende del tipo y calidad de la madera, y si el corte a realizar es longitudinal o transversal. Al realizar cortes longitudinales en abeto se forman virutas largas en forma de espiral. El polvo de haya y de encina son especialmente nocivos para la salud, lo que requiere trabajar siempre con aspiración de polvo. Serrado de metales no férricos Observación: Utilice una hoja de sierra con buen filo adecuada para metales no férricos. De esta manera se consigue un corte limpio y se evita que se atasque la hoja de sierra. Aproxime la herramienta eléctrica conectada contra la pieza de trabajo e inicie el corte cuidadosamente. Seguidamente, sierre con un avance reducido y sin interrupción. Al serrar perfiles, siempre inicie el corte por el lado estrecho, y en perfiles en U, jamás por el lado abierto. Soporte los materiales perfilados largos para evitar que puedan doblarse y atasquen la hoja de sierra, o que retroceda bruscamente la herramienta eléctrica. Serrado con tope paralelo (ver figura H) El tope paralelo 10 permite obtener cortes exactos a lo largo del canto de la pieza, o bien, serrar franjas de igual anchura. Afloje el tornillo de mariposa 8 e inserte la escala del tope paralelo 10 por la guía de la placa base 12. Ajuste la anchura de corte deseada según la escala de acuerdo a la respectiva marca de posición 30 ó 29, ver apartado “Marcas de posición”. Apriete nuevamente el tornillo de mariposa 8. Serrado con carril guía (ver figuras I–K) El carril guía 31 le permite realizar cortes rectilíneos. El revestimiento antideslizante que lleva evita que el carril guía deslice y, además, protege la superficie de la pieza. El carril guía 31 puede prolongarse. Para ello, gire 180° el carril guía 31 y acople ambos carriles guía 31. Asegúrelos presionando el botón 32. Para desmontarlos, accione el botón 32 al otro lado y separe los carriles guía 31 tirando de ellos. El carril guía 31 lleva dos marcas en la cara superior. El lado con la marca de “90°” deberá usarse para cortes perpendiculares, y el lado con la marca de “45°” para cortes a inglete de todo tipo. El labio obturador del carril guía protege la superficie contra astillamiento al realizar cortes a 90° y 45° en madera. Al efectuar el primer corte, la sierra circular corta el excedente del labio obturador, dejándolo a la medida exacta. Observación: El carril guía 31 deberá colocarse siempre a ras con el extremo previsto para iniciar el corte, no debiendo por lo tanto sobresalir de la pieza. Si el carril guía 31 llegase a sobresalir del extremo de la pieza de trabajo no deje colocada la sierra circular sobre el carril guía 31 sin mantenerla sujeta. Ya que el carril guía 31 es de plástico, no soportaría el peso de la sierra circular. Bosch Power Tools Fije el carril guía 31 a la pieza de trabajo con los tornillos de apriete especiales 33. Preste atención a que el resalte en la cara interior del tornillo de apriete 33 quede alojado en el rebaje correspondiente del carril guía 31. Conecte la herramienta eléctrica, y guíela uniformemente ejerciendo leve presión en el sentido de corte. Mantenimiento y servicio Mantenimiento y limpieza Antes de cualquier manipulación en la herramienta eléctrica, sacar el enchufe de red de la toma de corriente. Mantenga limpia la herramienta eléctrica y las rejillas de refrigeración para trabajar con eficacia y seguridad. La caperuza protectora pendular deberá poder moverse y cerrarse siempre por sí sola. Por ello, es necesario mantener limpio siempre el área en torno a la caperuza protectora pendular. Limpie el polvo y las virutas soplando aire comprimido, o con un pincel. Las hojas de sierra sin revestir pueden protegerse de la oxidación aplicando un capa ligera de aceite neutro. Antes de serrar, retirar la capa de aceite para no manchar la madera. Las deposiciones de resina o cola sobre la hoja de sierra reducen la calidad del corte. Por ello, limpie las hojas de sierra inmediatamente después de su uso. La sustitución de un cable de conexión deteriorado deberá ser realizada por Bosch o por un servicio técnico autorizado para herramientas eléctricas Bosch con el fin de garantizar la seguridad del aparato. Servicio técnico y atención al cliente El servicio técnico le asesorará en las consultas que pueda Ud. tener sobre la reparación y mantenimiento de su producto, así como sobre piezas de recambio. Los dibujos de despiece e informaciones sobre las piezas de recambio los podrá obtener también en internet bajo: www.bosch-pt.com Nuestro equipo de asesores técnicos le orientará gustosamente en cuanto a la adquisición, aplicación y ajuste de los productos y accesorios. Para cualquier consulta o pedido de piezas de repuesto es imprescindible indicar el nº de artículo de 10 dígitos que figura en la placa de características de la herramienta eléctrica. España Robert Bosch Espana S.L.U. Departamento de ventas Herramientas Eléctricas C/Hermanos García Noblejas, 19 28037 Madrid Para efectuar su pedido online de recambios o pedir la recogida para la reparación de su máquina, entre en la página www.herramientasbosch.net. Tel. Asesoramiento al cliente: 902 531 553 Fax: 902 531554 1 609 92A 0T4 | (14.10.14) OBJ_BUCH-841-007.book Page 36 Tuesday, October 14, 2014 11:25 AM 36 | Português Venezuela Robert Bosch S.A. Final Calle Vargas. Edf. Centro Berimer P.B. Boleita Norte Caracas 107 Tel.: (0212) 2074511 México Robert Bosch S. de R.L. de C.V. Calle Robert Bosch No. 405 C.P. 50071 Zona Industrial, Toluca - Estado de México Tel. Interior: (01) 800 6271286 Tel. D.F.: 52843062 E-Mail: arturo.fernandez@mx.bosch.com Argentina Robert Bosch Argentina S.A. Av. Córdoba 5160 C1414BAW Ciudad Autónoma de Buenos Aires Atención al Cliente Tel.: (0810) 5552020 E-Mail: herramientas.bosch@ar.bosch.com Perú Robert Bosch S.A.C. Av. Primavera 781, Urb. Chacarilla, San Borja (Edificio Aldo) Buzón Postal Lima 41 - Lima Tel.: (01) 2190332 Chile Robert Bosch S.A. Calle El Cacique 0258 Providencia – Santiago Tel.: (02) 2405 5500 Eliminación Recomendamos que las herramientas eléctricas, accesorios y embalajes sean sometidos a un proceso de recuperación que respete el medio ambiente. ¡No arroje las herramientas eléctricas a la basura! Sólo para los países de la UE: Conforme a la Directiva Europea 2012/19/UE sobre aparatos eléctricos y electrónicos inservibles, tras su transposición en ley nacional, deberán acumularse por separado las herramientas eléctricas para ser sometidas a un reciclaje ecológico. Reservado el derecho de modificación. El símbolo es solamente válido, si también se encuentra sobre la placa de características del producto/fabricado. 1 609 92A 0T4 | (14.10.14) Português Indicações de segurança Indicações gerais de advertência para ferramentas eléctricas ATENÇÃO Devem ser lidas todas as indicações de advertência e todas as instruções. O desrespeito das advertências e instruções apresentadas abaixo pode causar choque eléctrico, incêndio e/ou graves lesões. Guarde bem todas as advertências e instruções para futura referência. O termo “Ferramenta eléctrica” utilizado a seguir nas indicações de advertência, refere-se a ferramentas eléctricas operadas com corrente de rede (com cabo de rede) e a ferramentas eléctricas operadas com acumulador (sem cabo de rede). Segurança da área de trabalho Mantenha a sua área de trabalho sempre limpa e bem iluminada. Desordem ou áreas de trabalho insuficientemente iluminadas podem levar a acidentes. Não trabalhar com a ferramenta eléctrica em áreas com risco de explosão, nas quais se encontrem líquidos, gases ou pós inflamáveis. Ferramentas eléctricas produzem faíscas, que podem inflamar pós ou vapores. Manter crianças e outras pessoas afastadas da ferramenta eléctrica durante a utilização. No caso de distracção é possível que perca o controlo sobre o aparelho. Segurança eléctrica A ficha de conexão da ferramenta eléctrica deve caber na tomada. A ficha não deve ser modificada de maneira alguma. Não utilizar uma ficha de adaptação junto com ferramentas eléctricas protegidas por ligação à terra. Fichas não modificadas e tomadas apropriadas reduzem o risco de um choque eléctrico. Evitar que o corpo possa entrar em contacto com superfícies ligadas à terra, como tubos, aquecimentos, fogões e frigoríficos. Há um risco elevado devido a choque eléctrico, se o corpo estiver ligado à terra. Manter o aparelho afastado de chuva ou humidade. A infiltração de água numa ferramenta eléctrica aumenta o risco de choque eléctrico. Não deverá utilizar o cabo para outras finalidades. Jamais utilizar o cabo para transportar a ferramenta eléctrica, para pendurá-la, nem para puxar a ficha da tomada. Manter o cabo afastado de calor, óleo, cantos afiados ou partes do aparelho em movimento. Cabos danificados ou emaranhados aumentam o risco de um choque eléctrico. Se trabalhar com uma ferramenta eléctrica ao ar livre, só deverá utilizar cabos de extensão apropriados para áreas exteriores. A utilização de um cabo de extensão apropriado para áreas exteriores reduz o risco de um choque eléctrico. Bosch Power Tools OBJ_BUCH-841-007.book Page 37 Tuesday, October 14, 2014 11:25 AM Português | 37 Se não for possível evitar o funcionamento da ferramenta eléctrica em áreas húmidas, deverá ser utilizado um disjuntor de corrente de avaria. A utilização de um disjuntor de corrente de avaria reduz o risco de um choque eléctrico. Segurança de pessoas Esteja atento, observe o que está a fazer e tenha prudência ao trabalhar com a ferramenta eléctrica. Não utilizar uma ferramenta eléctrica quando estiver fatigado ou sob a influência de drogas, álcool ou medicamentos. Um momento de descuido ao utilizar a ferramenta eléctrica, pode levar a lesões graves. Utilizar equipamento de protecção pessoal e sempre óculos de protecção. A utilização de equipamento de protecção pessoal, como máscara de protecção contra pó, sapatos de segurança antiderrapantes, capacete de segurança ou protecção auricular, de acordo com o tipo e aplicação da ferramenta eléctrica, reduz o risco de lesões. Evitar uma colocação em funcionamento involuntária. Assegure-se de que a ferramenta eléctrica esteja desligada, antes de conectá-la à alimentação de rede e/ou ao acumulador, antes de levantá-la ou de transportá-la. Se tiver o dedo no interruptor ao transportar a ferramenta eléctrica ou se o aparelho for conectado à alimentação de rede enquanto estiver ligado, poderão ocorrer acidentes. Remover ferramentas de ajuste ou chaves de boca antes de ligar a ferramenta eléctrica. Uma ferramenta ou chave que se encontre numa parte do aparelho em movimento pode levar a lesões. Evite uma posição anormal. Mantenha uma posição firme e mantenha sempre o equilíbrio. Desta forma é mais fácil controlar a ferramenta eléctrica em situações inesperadas. Usar roupa apropriada. Não usar roupa larga nem jóias. Mantenha os cabelos, roupas e luvas afastadas de partes em movimento. Roupas frouxas, cabelos longos ou jóias podem ser agarrados por peças em movimento. Se for possível montar dispositivos de aspiração ou de recolha, assegure-se de que estejam conectados e utilizados correctamente. A utilização de uma aspiração de pó pode reduzir o perigo devido ao pó. Utilização e manuseio cuidadoso de ferramentas eléctricas Não sobrecarregue o aparelho. Utilize a ferramenta eléctrica apropriada para o seu trabalho. É melhor e mais seguro trabalhar com a ferramenta eléctrica apropriada na área de potência indicada. Não utilizar uma ferramenta eléctrica com um interruptor defeituoso. Uma ferramenta eléctrica que não pode mais ser ligada nem desligada, é perigosa e deve ser reparada. Puxar a ficha da tomada e/ou remover o acumulador antes de executar ajustes no aparelho, de substituir acessórios ou de guardar o aparelho. Esta medida de segurança evita o arranque involuntário da ferramenta eléctrica. Bosch Power Tools Guardar ferramentas eléctricas não utilizadas fora do alcance de crianças. Não permita que pessoas que não estejam familiarizadas com o aparelho ou que não tenham lido estas instruções, utilizem o aparelho. Ferramentas eléctricas são perigosas se forem utilizadas por pessoas inesperientes. Tratar a ferramenta eléctrica com cuidado. Controlar se as partes móveis do aparelho funcionam perfeitamente e não emperram, e se há peças quebradas ou danificadas que possam prejudicar o funcionamento da ferramenta eléctrica. Permitir que peças danificadas sejam reparadas antes da utilização. Muitos acidentes têm como causa, a manutenção insuficiente de ferramentas eléctricas. Manter as ferramentas de corte afiadas e limpas. Ferramentas de corte cuidadosamente tratadas e com cantos de corte afiados emperram com menos frequência e podem ser conduzidas com maior facilidade. Utilizar a ferramenta eléctrica, acessórios, ferramentas de aplicação, etc. conforme estas instruções. Considerar as condições de trabalho e a tarefa a ser executada. A utilização de ferramentas eléctricas para outras tarefas a não ser as aplicações previstas, pode levar a situações perigosas. Serviço Só permita que o seu aparelho seja reparado por pessoal especializado e qualificado e só com peças de reposição originais. Desta forma é assegurado o funcionamento seguro do aparelho. Indicações de segurança para serras circulares Procedimento de serrar PERIGO: As suas mãos não devem entrar na área de corte nem em contacto com a lâmina de serra. Segurar o punho adicional ou a carcaça do motor com a outra mão. Se as mãos estiverem a segurar a serra, não poderão ser feridas pela lâmina de serra. Não tocar na peça a ser trabalhada pelo lado de baixo. A cobertura de protecção não poderá protegê-lo contra a lâmina de serra por debaixo da peça a ser trabalhada. Adaptar a profundidade de corte à espessura da peça a ser trabalhada. Deveria estar visível, menos do que uma completa altura de dente por debaixo da peça a ser trabalhada. Jamais segurar a peça a ser serrada com a mão ou com a perna. Fixar a peça a ser trabalhada numa admissão firme. É importante fixar bem a peça a ser trabalhada, para minimizar o perigo de contacto com o corpo, de emperramento da lâmina de serra ou perda de controlo. Ao executar trabalhos durante os quais podem ser atingidos cabos eléctricos ou o próprio cabo de rede só deverá segurar a ferramenta eléctrica pelas superfícies de punho isoladas. O contacto com um cabo sob tensão também pode colocar sob tensão as peças metálicas da ferramenta eléctrica e levar a um choque eléctrico. 1 609 92A 0T4 | (14.10.14) OBJ_BUCH-841-007.book Page 38 Tuesday, October 14, 2014 11:25 AM 38 | Português Sempre utilizar um esbarro ou um guia recto de cantos ao serrar longitudinalmente. Isto aumenta a exactidão de corte e reduz a possibilidade de um emperramento da lâmina de serra. Utilizar sempre lâminas de serra do tamanho correcto e com orifício de admissão apropriado (p. ex. em forma de losango ou redondo). Lâminas de serra não apropriadas para as peças de montagem da lâmina funcionam desequilibradamente e levam à perda de controlo. Jamais utilizar arruelas planas ou parafusos de lâmina de serra incorrectos ou danificados. As arruelas planas e os parafusos da lâmina de serra foram especialmente construídos para a sua serra e para uma potência e segurança de trabalho optimizadas. Contra-golpe – Causas e respectivas indicações de segurança – Um contra-golpe é uma reacção repentina devido a um emperramento, ou alinhamento incorrecto da lâmina de serra, que faz com que a lâmina de serra seja elevada de modo descontrolado e se movimente no sentido da pessoa a operar o aparelho; – se a lâmina de serra for emperrada ou enganchada na fenda de serra, ela é bloqueada, e a força do motor atira a serra na direcção da pessoa a operar o aparelho; – se a lâmina de serra for torcida na fenda de corte ou alinhada de forma incorrecta, é possível que os dentes do canto traseiro da lâmina de serrar se enganchem na superfície da peça a ser trabalhada, de modo que a lâmina de serra se movimente para fora da fenda de corte e a ferramenta salte na direcção da pessoa a operá-la. Um contra-golpe é a consequência de uma utilização errada ou incorrecta da serra. Ele pode ser evitado por medidas de segurança apropriadas, como descrito a seguir. Segurar a serra firmemente com ambas as mãos e colocar os braços numa posição em que possa suportar as forças de contra-golpe. Sempre manter o corpo na lateral da lâmina de serra, jamais colocar a lâmina de serra numa linha com o corpo. No caso de um contra-golpe é possível que a serra pule para trás, no entanto a pessoa a operar poderá controlar as forças de contra-golpe através de apropriadas medidas de segurança. Se a lâmina de serra emperrar ou se o trabalho for interrompido, deverá desligar a serra e mantê-la inerte na peça a ser trabalhada, até a lâmina de serra parar. Jamais tente remover a serra da peça a ser trabalhada, nem puxá-la para trás enquanto a lâmina de serra estiver em movimento, caso contrário poderá ocorrer um contragolpe. Verificar e eliminar a causa do emperramento da lâmina de serra. Se desejar recolocar em funcionamento uma serra emperrada, deverá centrar a lâmina de serra na fenda de corte e verificar se os dentes da serra não estão emperrados na peça a ser trabalhada. Se a lâmina de serra estiver emperrada, poderá movimentar-se para fora da peça a ser trabalhada ou causar um contra-golpe se a serra for religada. 1 609 92A 0T4 | (14.10.14) Apoiar placas grandes, para reduzir um risco de contragolpe devido a uma lâmina de serra emperrada. Placas grandes podem curvar-se devido ao próprio peso. Placas devem ser apoiadas de ambos os lados, tanto nas proximidades do corte, como nos cantos. Não utilizar lâminas de serra embotadas ou danificadas. Lâminas de serra com dentes embotados ou incorrectamente alinhados causam um atrito maior, um contra-golpe e emperram devido à fenda de corte apertada. Antes de serrar, deverá apertar os ajustes de profundidade de corte de ângulo de corte. Se ao serrar forem alterados ajustes, é possível que a lâmina de serra seja emperrada ou que ocorra um contragolpe. Tenha extremamente cuidado ao serrar em paredes existentes ou em outras superfícies, onde não é possível reconhecer o que há por detrás. Ao imergir, a lâmina de serra pode ser bloqueada por objectos escondidos e causar um contragolpe. Função da capa de protecção inferior Verificar antes de cada utilização, se a cobertura de protecção inferior fecha perfeitamente. Não utilizar a serra, se a cobertura de protecção inferior não se movimentar livremente e se não se fechar imediatamente. Jamais fixar ou amarrar a cobertura de protecção inferior na posição aberta. Se a serra cair inesperadamente no chão, é possível que a capa de protecção inferior seja entortada. Abrir a capa de protecção com a alavanca para puxar para trás, e assegurar que se movimente livremente e não entre em contacto com a lâmina de serra nem com outras partes ao efectuar todos os tipos de cortes angulares e em todas profundidades de corte. Controlar a função da mola para a cobertura de protecção inferior. Permita que seja efectuada uma manutenção da serra antes de utilizá-la, caso a cobertura de protecção inferior e a mola não estiverem funcionando perfeitamente. Peças danificadas, resíduos aderentes ou acumulações de aparas fazem com que a cobertura de protecção inferior trabalhe com atraso. Abra a cobertura de protecção inferior à mão apenas em casos especiais de corte, como “cortes de imersão e angulares”. Abra a cobertura de protecção inferior com a alavanca de retracção e liberte-a assim que a lâmina de serra penetrar na peça. Em todos os outros trabalhos de serragem, a cobertura de protecção inferior deve trabalhar automaticamente. Não depositar a serra sobre a bancada de trabalho nem sobre o chão, sem que a cobertura de protecção inferior encubra a lâmina de serra. Uma lâmina de serra desprotegida, e funcionando por inércia, movimenta a serra no sentido contrário do corte e serra tudo que estiver pela frente. Observe o tempo de funcionamento por inércia da serra. Bosch Power Tools OBJ_BUCH-841-007.book Page 39 Tuesday, October 14, 2014 11:25 AM Português | 39 Advertências de segurança adicionais Não colocar as mãos na expulsão de aparas. Poderá ser ferido pelas peças em rotação. Não trabalhar com a serra por cima da cabeça. Esta posição de trabalho não oferece controlo suficiente sobre ferramenta eléctrica. Utilizar detectores apropriados, para encontrar cabos escondidos, ou consulte a companhia eléctrica local. O contacto com cabos eléctricos pode provocar fogo e choques eléctricos. Danos em tubos de gás podem levar à explosão. A penetração num cano de água causa danos materiais ou pode provocar um choque eléctrico. Não operar a ferramenta eléctrica de forma estacionária. Esta não é destinada para o funcionamento com uma mesa de serra. Não utilizar lâminas de serra de aço HSS. Estas lâminas de serra podem quebrar facilmente. Não serrar metais ferrosos. Aparas incandescentes podem inflamar a aspiração de pó. Segurar a ferramenta eléctrica firmemente com ambas as mãos durante o trabalho e manter uma posição firme. A ferramenta eléctrica é conduzida com segurança com ambas as mãos. Fixar a peça a ser trabalhada. Uma peça a ser trabalhada fixa com dispositivos de aperto ou com torno de bancada está mais firme do que segurada com a mão. Espere a ferramenta eléctrica parar completamente, antes de depositá-la. A ferramenta de aplicação pode emperrar e levar à perda de controlo sobre a ferramenta eléctrica. Descrição do produto e da potência Devem ser lidas todas as indicações de advertência e todas as instruções. O desrespeito das advertências e instruções apresentadas abaixo pode causar choque eléctrico, incêndio e/ou graves lesões. Utilização conforme as disposições A ferramenta eléctrica é destinada para executar cortes longitudinais e transversais rectos sobre uma base firme e para cortes de meia-esquadria em madeira. Com as respectivas lâminas de serra também é possível serrar metais não ferrosos finos, como p. ex. perfís. Não é permitido trabalhar metais ferrosos. Componentes ilustrados A numeração dos componentes ilustrados refere-se à apresentação da ferramenta eléctrica na página de esquemas. 1 Bloqueio de ligação para o interruptor de ligar-desligar 2 Interruptor de ligar-desligar 3 Punho adicional (superfície isolada) 4 Tecla de bloqueio do veio 5 Escala de ângulo de chanfradura 6 Chave de sextavado interno 7 Parafuso de orelha para pré-selecção de ângulos de meia-esquadria 8 Parafuso de orelhas para limitador paralelo 9 Visor para linha de corte “CutControl” (PKS 55 A/PKS 55-2 A/PKS 66 A/PKS 66 AF/ PKS 66-2 AF) 10 Limitador paralelo 11 Capa de protecção pendular 12 Placa de base 13 Alavanca de ajuste para a cobertura de protecção pendular 14 Parafuso de orelhas para pré-selecção de ângulos de meia-esquadria 15 Capa de protecção 16 Expulsão de aparas 17 Punho (superfície isolada) 18 Parafuso de aperto com arruela 19 Flange de aperto 20 Lâmina de serra circular* 21 Flange de admissão 22 Veio da serra 23 Mangueira de aspiração* 24 Tubo de desvio para aparas 25 Caixa de pó/de aparas* 26 Corrediça para a caixa de pó/de aparas 27 Alavanca de aperto para pré-selecção da profundidade do corte 28 Escala de profundidade de corte 29 Marcação de corte de 45° 30 Marcação de corte de 0° 31 Carril de guia* 32 Tecla para o travamento do carril de guia 33 Sargento* *Acessórios apresentados ou descritos não pertencem ao volume de fornecimento padrão. Todos os acessórios encontram-se no nosso programa de acessórios. Bosch Power Tools 1 609 92A 0T4 | (14.10.14) OBJ_BUCH-841-007.book Page 40 Tuesday, October 14, 2014 11:25 AM 40 | Português Dados técnicos Serra circular manual N° do produto Potência nominal consumida N° de rotações em ponto morto máx. profundidade de corte – em ângulos de meia-esquadria de 0° – em ângulos de meia-esquadria de 45° Bloqueio do fuso CutControl Caixa de pó/de aparas Dimensões da placa de base máx. diâmetro dalâmina de serra min. diâmetro da lâmina de serra máx. espessura do corpo da serra Furo de centragem Peso conforme EPTA-Procedure 01/2003 Classe de proteção

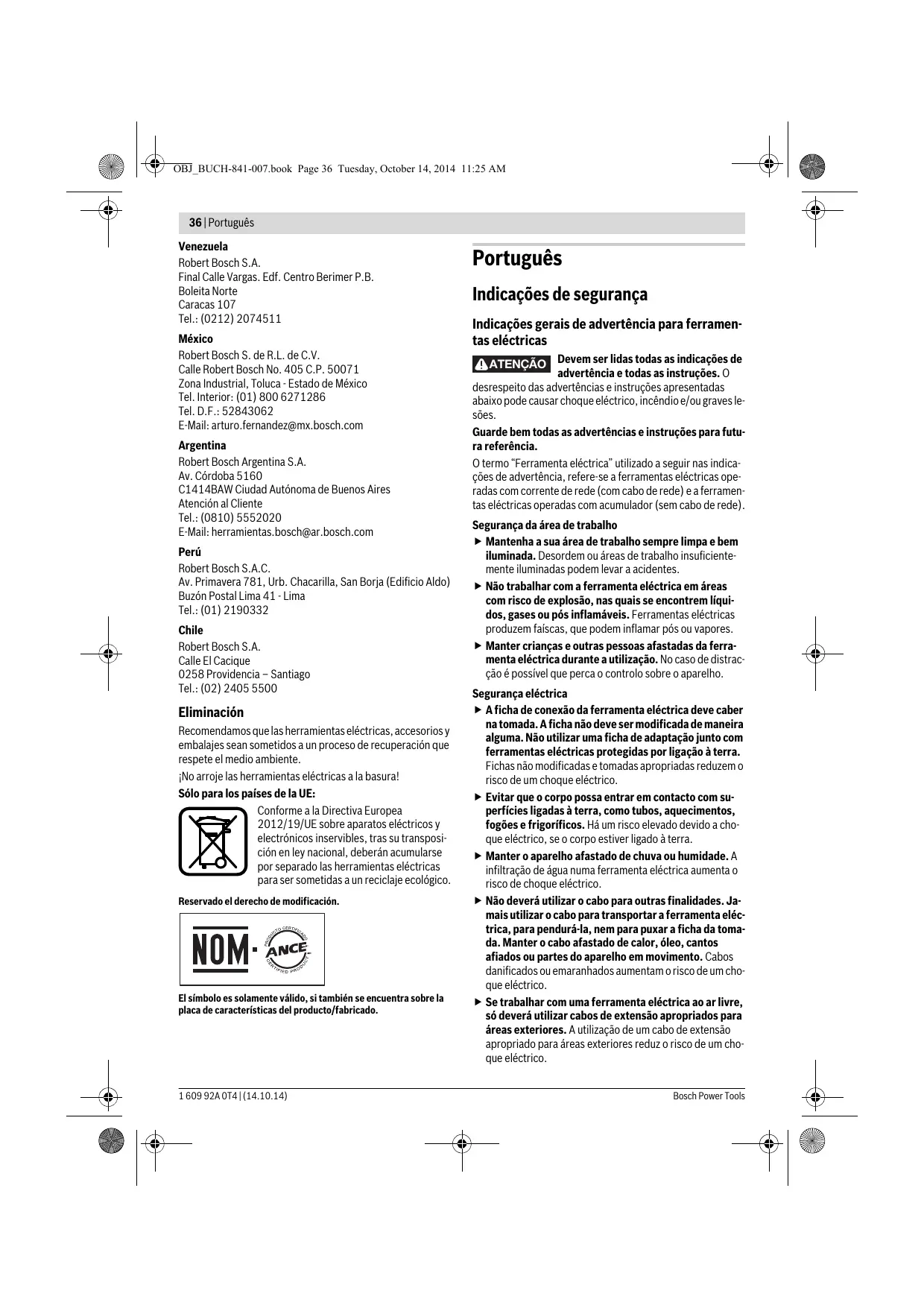

1,8 5,4 / II As indicações valem para tensões nominais [U] de 230 V. Estas indicações podem variar dependendo de tensões inferiores e dos modelos específicos dos países. Processos de ligação provocam uma breve redução de tensão. No caso de condições de rede desfavoráveis, o funcionamento de outros aparelhos pode ser prejudicado. Em impedâncias de rede inferiores a 0,36 Ohm não se conta com avarias.

• PKS 66 AF/PKS 66-2 AF com carril de guia Informação sobre ruídos/vibrações Os valores de emissão de ruído determinados de acordo com EN 60745-2-5. O nível de ruído avaliado como A do aparelho é tipicamente: Nível de pressão acústica 92 dB(A); Nível de potência acústica 103 dB(A). Incerteza K=3 dB. Usar protecção auricular! Valores totais de vibração ah (soma de vectores em três direcções) e incerteza K determinadas conforme EN 60745: Serrar madeira: ah =4,0 m/s2, K =1,5 m/s2, Serrar metal: ah =3,0 m/s2, K =1,5 m/s2. O nível de vibrações indicado nestas instruções foi medido de acordo com um processo de medição normalizado pela norma EN 60745 e pode ser utilizado para a comparação de ferramentas eléctricas. Ele também é apropriado para uma avaliação provisória da carga de vibrações. O nível de vibrações indicado representa as aplicações principais da ferramenta eléctrica. Se, contudo, a ferramenta eléctrica for utilizada para outras aplicações, com acessórios diferentes, com outras ferramentas de trabalho ou com manutenção insuficiente, é possível que o nível de vibrações seja diferente. Isto pode aumentar sensivelmente a carga de vibrações para o período completo de trabalho. Para uma estimação exacta da carga de vibrações, também deveriam ser considerados os períodos nos quais o aparelho está desligado ou funciona, mas não está sendo utilizado. Isto pode reduzir a carga de vibrações durante o completo período de trabalho. 1 609 92A 0T4 | (14.10.14) Além disso também deverão ser estipuladas medidas de segurança para proteger o operador contra o efeito de vibrações, como por exemplo: manutenção de ferramentas eléctricas e de ferramentas de trabalho, manter as mãos quentes e organização dos processos de trabalho. Declaração de conformidade Declaramos sob nossa inteira responsabilidade que o produto descrito nos “Dados técnicos” está em conformidade com todas as disposições pertinentes das Directivas 2011/65/UE, 2014/30/UE, 2006/42/CE incluindo suas alterações, e em conformidade com as seguintes normas: EN 60745-1, EN 60745-2-5. Processo técnico (2006/42/CE) em: Robert Bosch GmbH, PT/ETM9, 70764 Leinfelden-Echterdingen, GERMANY Henk Becker Helmut Heinzelmann Executive Vice President Head of Product Certification Engineering PT/ETM9 Robert Bosch GmbH, Power Tools Division 70764 Leinfelden-Echterdingen, GERMANY Leinfelden, 19.09.2014 Bosch Power Tools OBJ_BUCH-841-007.book Page 41 Tuesday, October 14, 2014 11:25 AM Português | 41 Montagem Introduzir/substituir a lâmina da serra circular Antes de todos trabalhos na ferramenta eléctrica deverá puxar a ficha de rede da tomada. Para a montagem da lâmina de serra é necessário usar luvas de protecção. Há perigo de lesões no caso de um contacto com a lâmina de serra. Só utilizar lâminas de serra correspondentes aos dados característicos indicados nesta instrução de serviço. Jamais utilizar discos abrasivos como ferramentas de trabalho. Seleccionar a lâmina de serra No final desta instrução de serviço encontra-se uma vista geral das lâminas de serra recomendadas. Desmontar a lâmina de serra (veja figura A) Para trocar a ferramenta de trabalho, é recomendável colocar a ferramenta eléctrica sobre o lado da frente do cárter do motor. – Premir a tecla de bloqueio do veio 4 e mantê-la premida. Só accionar a tecla de bloqueio do veio 4 com o veio de rectificação parado. Caso contrário é possível que a ferramenta eléctrica seja danificada. – Desatarraxar o parafuso de aperto 18 com a chave para parafusos sextavados internos 6 no sentido . – Deslocar a capa de protecção pendular 11 para trás e segurá-la. – Retirar o flange de aperto 19 e a lâmina de serra 20 do veio de serra 22. Montar a lâmina de serra (veja figura A) Para trocar a ferramenta de trabalho, é recomendável colocar a ferramenta eléctrica sobre o lado da frente do cárter do motor. – Limpar a lâmina de serra 20 e todas as peças de aperto a serem montadas. – Deslocar a capa de protecção pendular 11 para trás e segurá-la. – Colocar a lâmina de serra 20 no flange de admissão 21. O sentido de corte dos dentes (sentido da seta sobre a lâmina de corte) e a seta do sentido de rotação na capa de protecção 15 devem coincidir. – Colocar o flange de aperto 19 e atarraxar o parafuso de aperto 18 no sentido . Observar a posição de montagem correcta do flange de admissão 21 e do flange de aperto – Premir a tecla de bloqueio do veio 4 e mantê-la premida. – Apertar o parafuso de aperto 18 com a chave para parafusos sextavados internos 6 no sentido . O binário de aperto deve ser de 6–9 Nm, o que corresponde ao aperto manual e um ¼ de volta. Aspiração de pó/de aparas (veja figuras B–E) Antes de todos trabalhos na ferramenta eléctrica deverá puxar a ficha de rede da tomada. Bosch Power Tools Pós de materiais como por exemplo, tintas que contém chumbo, alguns tipos de madeira, minerais e metais, podem ser nocivos à saúde. O contacto ou a inalação dos pós pode provocar reações alérgicas e/ou doenças nas vias respiratórias do utilizador ou das pessoas que se encontrem por perto. Certos pós, como por exemplo pó de carvalho e faia são considerados como sendo cancerígenos, especialmente quando juntos com substâncias para o tratamento de madeiras (cromato, preservadores de madeira). Material que contém asbesto só deve ser processado por pessoal especializado. – Se possível deverá usar um dispositivo de aspiração apropriado para o material. – Assegurar uma boa ventilação do local de trabalho. – É recomendável usar uma máscara de protecção respiratória com filtro da classe P2. Observe as directivas para os materiais a serem trabalhados, vigentes no seu país. Evite o acúmulo de pó no local de trabalho. Pós podem entrar levemente em ignição. Nota: Ao serrar deverá sempre usar o tubo de desvio 24 ou a caixa de pó/de aparas 25, para não ser atingido por aparas. O tubo de desvio 24 pode ser usado com ou sem a aspiração de pó/de aparas conectada. Girar o tubo de desvio 24 de acordo com a aplicação, de modo que não seja atingido por aparas, e encaixe-o firmemente na expulsão de aparas 16. Aspiração externa (veja figura B) Introduzir a mangueira de aspiração 23 (acessório) na expulsão de aparas 16. Conectar a mangueira de aspiração 23 a um aspirador de pó (acessório). Uma vista geral sobre a conexão a diversos aspiradores de pó encontram-se no final desta instrução de serviço. A ferramenta eléctrica pode ser conectada directamente à tomada de um aspirador universal Bosch com dispositivo automático de ligação à distância. O aspirador é ligado automaticamente, assim que a ferramenta eléctrica for ligada. O aspirador de pó deve ser apropriado para o material a ser trabalhado. Utilizar um aspirador especial para aspirar pó que seja extremamente nocivo à saúde, cancerígeno ou seco. Aspiração própria (veja figuras C–E) A caixa de pó/de aparas 25 pode ser utilizada para pequenos trabalhos com a corrediça 26 fechada. Para maiores trabalhos deveria deixar a corrediça 26 aberta, de modo que as aparas possam cair para fora. Encaixar a caixa de pó/de aparas 25 firmemente na expulsão de aparas 16. Esvaziar a tempo a caixa de pó/de aparas 25, para garantir uma absorção de pó eficiente. Para esvaziar a caixa de pó/de aparas 25 deverá puxá-la da expulsão de aparas 16. Premir a corrediça 26 para cima, girar a caixa de pó/de aparas 25 para o lado e esvaziá-la. Limpar o bocal de conexão da caixa de pó/de aparas 25 antes de encaixá-la. 1 609 92A 0T4 | (14.10.14) OBJ_BUCH-841-007.book Page 42 Tuesday, October 14, 2014 11:25 AM 42 | Português Funcionamento Tipos de funcionamento Antes de todos trabalhos na ferramenta eléctrica deverá puxar a ficha de rede da tomada. Ajustar a profundidade de corte (veja figura F) Adaptar a profundidade de corte à espessura da peça a ser trabalhada. Deveria estar visível, menos do que uma completa altura de dente por debaixo da peça a ser trabalhada. Soltar a alavanca de aperto 27. Para uma menor profundidade de corte, deverá puxar a lâmina de serra da placa de base 12, para maiores profundidades de corte, deverá premir a lâmina de serra na direcção da placa de base 12. Ajustar a medida desejada na escala de profundidade de corte. Reapertar a alavanca de aperto 27. Ajustar ao ângulo de chanfradura Soltar os parafusos de orelhas 7 e 14. Deslocar lateralmente a lâmina de serra. Ajustar a medida desejada na escala 5. Reapertar as porcas de orelhas 7 e 14. Nota: Em cortes de meia-esquadria, a profundidade de corte é menor do que o valor indicado na escala de profundidade de corte 28. Marcações de corte (veja figura G) (PKS 55 A/PKS 55-2 A/PKS 66 A/PKS 66 AF/ PKS 66-2 AF) O visor “CutControl” 9 basculante para frente serve para guiar a serra circular com exactidão ao longo da linha desenhada sobre a peça a ser trabalhada. O visor “CutControl” 9 tem uma marcação para o corte perpendicular e para o corte de 45°. A marcação de corte de 0° 30 indica a posição da lâmina de serra para cortes perpendiculares. A marcação de corte de 45° 29 indica a posição da lâmina de corte para cortes de 45°.
