PKS1600 - Scie circulaire BOSCH - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Scie circulaire
Alimentation	Électrique filaire
Puissance	Non précisé
Vitesse à vide	Non précisé
Profondeur de coupe	Non précisé
Diamètre de la lame	Non précisé
Poids	Non précisé
Type de lame	Lame circulaire
Réglage de la profondeur	Oui
Réglage de l'angle de coupe	Oui
Poignée	Ergonomique
Utilisation recommandée	Découpe de bois et matériaux similaires
Accessoires inclus	Non précisé
Protection	Capot de protection de lame
Origine	Non précisé

FOIRE AUX QUESTIONS - PKS1600 BOSCH

Comment assembler la scie circulaire BOSCH PKS1600 ?

Pour assembler la scie, commencez par fixer la lame en suivant les instructions du manuel d'utilisation. Assurez-vous que la machine est débranchée avant de procéder à l'assemblage.

Quelle est la puissance de la BOSCH PKS1600 ?

La scie circulaire BOSCH PKS1600 a une puissance de 1600 W.

Comment régler la profondeur de coupe ?

Pour régler la profondeur de coupe, utilisez le levier de réglage situé sur le côté de la scie. Déverrouillez le levier, ajustez la profondeur souhaitée, puis verrouillez-le à nouveau.

Quelle est la capacité de coupe maximale ?

La capacité de coupe maximale à 90 degrés est de 60 mm et à 45 degrés, elle est de 45 mm.

Comment changer la lame de la scie ?

Pour changer la lame, dévissez le boulon de la lame en utilisant la clé fournie. Retirez la lame et remplacez-la par une nouvelle, puis resserrez le boulon.

Que faire si la scie ne démarre pas ?

Vérifiez d'abord que l'appareil est correctement branché. Si la scie ne démarre toujours pas, vérifiez le câble d'alimentation et le bouton de mise en marche.

Comment entretenir la BOSCH PKS1600 ?

Pour entretenir votre scie, nettoyez régulièrement les poussières et débris. Vérifiez également l'état de la lame et remplacez-la si nécessaire.

La scie fait du bruit excessif, que faire ?

Un bruit excessif peut indiquer un problème avec la lame ou un manque de lubrification. Vérifiez la lame pour déceler d'éventuels dommages et assurez-vous qu'elle est correctement installée.

Comment utiliser le guide parallèle ?

Pour utiliser le guide parallèle, fixez-le à la base de la scie et ajustez-le selon la largeur de coupe souhaitée. Cela vous aidera à effectuer des coupes droites et précises.

Où trouver des pièces de rechange pour la BOSCH PKS1600 ?

Les pièces de rechange peuvent être trouvées chez les revendeurs agréés Bosch ou sur le site web de Bosch.

MODE D'EMPLOI PKS1600 BOSCH

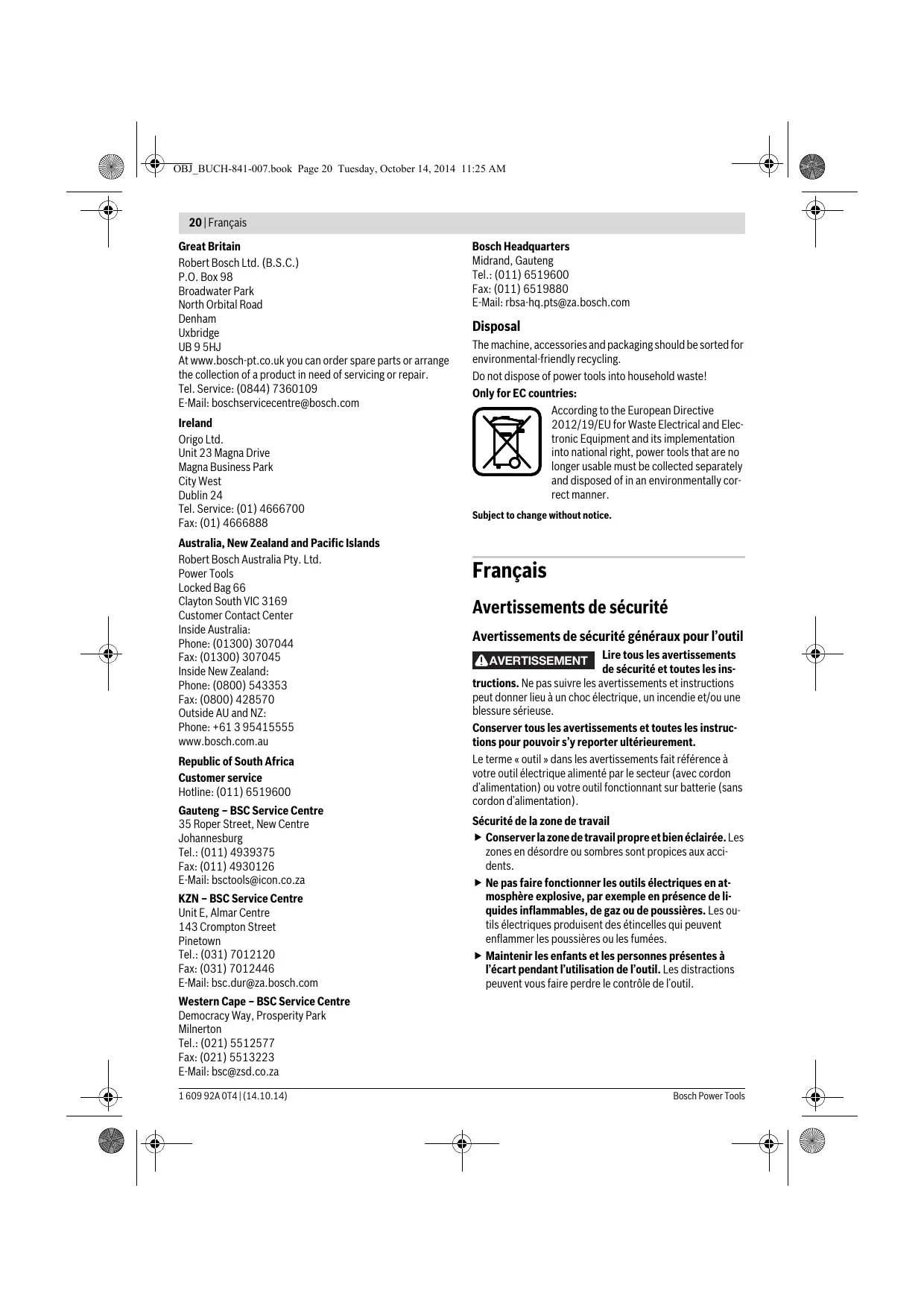

Avertissements de sécurité

Avertissements de sécurité généraux pour l'outil

A AVERTISSEMENT

Lire tous les averissements de sécurité et toutes les ins

tructions. Ne pas suivre les avertissements et instructions peut donner lieu à un chic électrique, un incendie et/ou une blessure sérieue.

Conserver tous les avertissements et toutes les instructions pour pouvoir s'y reporter ultérieurement.

Le terme « outil » dans les avertissements fait reférence à votre outil électrique alimenté par le secteur (avec cordon d'alimentation) ou votre outil fonctionnant sur batterie (sans cordon d'alimentation).

Sécurité de la zone de travail

Conserver la zone de travail propre et bien éclairée. Les zones en désordre ou+sombres sont propices aux accidents.
Ne pas faire fonctionner les outils electriques en atm-. sopheme explosive, par exemple en presence de liquides inflammables, de gaz ou de poussieres. Les outils electriques produit des etincelles qui peuvent enflammer les poussieres ou les fumées.
Maintainir les enfants et les personnes presents à l'ecart pendant l'utilisation de l'outil. Les distractions peuvent vous faire perdre le contrôle de l'outil.

Français | 21

Sécurité électriche

Il faut que les fiches de l'outil électrique soient adap-étées au socle. Ne jamais modifier la fiche de chaque fa-con que ce soit. Ne pas utiliser d'adaptateurs avec des outils à branchement de terre. Des fiches non modifiées et des socles adaptés réduiront le risque de chic élec-trique.
Eviter tout contact du corps avec des surfaces reliées à la terre telles que les tuyaux, les radiateurs, les ciisnières et les réfrigérateurs. Il existe un risque accru de chic électrique si votre corps est relié à la terre.
Ne pas exposer les outils à la pluie ou à des conditions humides. La déténstration d'eau à l'intérieur d'un outil aug-mentera le risque de chic électrique.
Ne pas maltraitier le cordon. Ne jamais utiliser le cordon pour porter, tirer ou débrancher l'outil. Maintenir le cordon à l'écart de la chaleur, du lubrifiant, des arêtes ou des parties en mouvement. Les cordons endommagés ou emmélés augmentent le risque de chocolétrie.
Lorsqu'on utilise un outil à l'extérieur, utiliser un prolongateur adapté à l'utilisation extérieure. L'utilisation d'un cordon adapte à l'utilisation extérieure réduit le risque de chic électrique.
Si l'usage d'un outil dans un emplacement humide est inévitable, utiliser une alimentation protégée par un dispositif à courant différentiel résiduel (RCD). L'usage d'un RCD réduit le risque de chocoléctrique.

Sécurité des personnes

Rester vigilant, regarder ce que vous etes en train de faire et faire preuve de bon sens dans l'utilisation de l'outil. Ne pas utiliser un outil lorsque vous etes fatigué ou sous l'emprise de drogues, d'alcool ou de medications. Un moment d'inattention en cours d'utilisation d'un outil peut entrainer des blessures graves des personnes.
Utiliser un équipement de sécurité. Toutjour portera une protection pour les yeux. Les équipements de sécurité tels que les masques contre les poussieres,les chausures de sécurité antidérapantes,les casques ou les protections acoustiques utilisés pour les conditions appropriées réduiront les blessures des personnes.
Eviter tout démarriage intempestif. S'assurer que l'interrupteur est en position arrêt avant de brancher l'outil au secteur et/ou au bloc de batteries, de le ramasser ou de le porter. Porter les outils en ayant le doigt sur l'interrupteur ou brancher des outils dont l'interrupteur est en position marche est source d'accidents.
Retirer toute clé de réglage avant demettre l'outil en marche. Une clé laissée fixée sur une partie tournante de l'outil peut donner lieu à des blessures de personnes.
Ne pas se précipiter. Garder une position et un équi libre adaptés à tout moment. Cela permet un meilleur contrôle de l'outil dans des situations inattendues.

S'habiller de manière adaptée. Ne pas porter de vêtems amples ou de bijoux. Garder les cheveux, les vêments et les gants à distance des parties en mouvement. Des vêtements amples, des bijoux ou les cheveux longs peuvent être pris dans des parties en mouvement.
Si des dispositifs sont fournis pour le raccordement d'équipements pour l'extraction et la récapération des poussières, s'assurer qu'ils sont connectés et correctement utilisés. Utiliser des collecteurs de poussière peut réduire les risques dus aux poussières.

Utilisation et entretien de l'outil

Ne pas forcer l'outil. Utiliser l'outil adapte a votre application. L'outil adapte réalisera moins le travail et de maniere plus sure au régime pour lequel il a ete construit.
Ne pas utiliser l'outil si l'interrupteur ne permet pas de passer de l'état de marche à arrêt et vice versa. Tout outil qui ne peut pas être commandé par l'interrupteur est dangereux et il faut le faire réparer.
Débrancher la fiche de la source d'alimentation en courant et/ou le bloc de batteries de l'outil avant tout réglage, changement d'accessoires ou avant de ranger l'outil. De telles mesures de sécurité préventives réduisent le risque de démarrage accidentel de l'outil.
Conserver les outils à l'arrêt hors de la portée des enfants et ne pas permettre à des personnes ne connaissant pas l'outil ou les Presents instructions de le faire fonctionner. Les outils sont dangereux entre les mains d'utilisateurs novices.
Observer la maintenance de l'outil. Vérifier qu'il n'y a pas de mauvais alignement ou de blocage des parties mobiles, des pièces cassées ou toute autre condition pouvant affecter le fonctionnement de l'outil. En cas de dommages, faire réparer l'outil avant de l'utiliser. De nouveaux accidents sont dus à des outils mal entretenus.
Garder affués et propres les outils permettant de couper. Des outils destinés à couper correctement entretenus avec des pièces coupantes tranchantes sont moins susceptibles de bloquer et sont plus facies à contrôle.
Utiliser l'outil, les accessoires et les lames etc., conformément à ces instructions, en tenant compte des conditions de travail et du travail à réaliser. L'utilisation de l'outil pour des opérations différentes de celles prévues pourrait donner lieu à des situations dangereuses.

Maintenance et entretien

Faire entretenir l'outil par un réparateur qualifié utilisant uniquement des pieces de rechange identiques. Cela assurera que la sécurité de l'outil est maintainue.

Instructions de sécurité pour scies circulaires

Procedures de coupe

DANGER: N'approche pas les mains de la zone de coupe et de la lame. Gardez la deuxième main sur la poignée auxiliaire ou sur le boitier du moteur. Si les deux moins tiennent la scie, elles ne peuvent pas etre coupées par la lame.

22 | Français

N'expose aucune partie de votre corps sous la pièce à travailler. Le protecteur ne peut pas vous protégé de la lame sous la pièce à travailler.
Ajustez la profondeur de coupe à l'épaisseur de la pierce à travailler. Il convient que moins de la totalité d'une dent parmi toutes les dents de la lame soit visible sous la pierce à travailler.
- Ne tenez jamais la pièce à débiter dans vos mains ou sur vos jambes. Assurez-vous que la pièce à travailler se trouve sur une plate-forme stable. Il est important que la pièce à travailler soit soutenue convenablement, afin de minimiser l'exposition du corps, le grippage de la lame, ou la perte de contrôle.
Maintainez l'outil uniquement par les surfaces de prise isolantes, si I'outil coupant, en marche, peut etre en contact avec des conducteurs cachés ou avec son propre cordon d'alimentation. Le contact avec un fil « sous tension » mettra également « sous tension » les parties metalliques exposes de I'outil et provoquera un chocolélectrique sur I'opérateur.
Lors d'une coupe, utilisez toujours un guide parallele ou un guide à bords droits. Cela améliore la précision de la coupe et réduit les risques de grippage de la lame.
Toujours utilisier des lames de scie de la bellette, de forme adaptée à l'alésage de fixation (par ex. en losange ou rondes). Des lames ne convenant pas aux pieces de montage de la scie ne tournent pas rond et conduitient à une perte de contrôle.
N'utilisiez jamais de rondelles ou de boulons de lames endommagés ou inadaptés. Les rondelles et les boulons de lames ont été spécialement conçus pour votre scie, afin de garantir une performance optimale et une sécurité de fonctionnement.
Causes du recul et mises en garde correspondantes

• le recul est une réaction soudaine observée sur une lame de scie pincee, bloquée ou mal alignée, faisant sorting la scie de la pierce à travailler de manière incontrolée dans la direction de l'opérateur;

• lorsque la lame est pincée ou bloquée fermement par le fond du trait de scie, la lame se bloque et le moteur fait returner brutalement le bloc à l'opérateur;

• si la lame se tord ou est mal alignée lors de la coupe, les dents sur le bord arrêté de la lame peuvent creuser la face supérieure du bois, ce qui fait que la lame sort duTrait de scie et est projetée sur l'opérateur.

Le recul est le résultat d'un mauvais usage de la scie et/ou de procédures ou de conditions de fonctionnement incor-rectes et peut être évité ennant les précautions adéquates spécifiées ci-dessous.

Maintenez fermement la scie avec les deux mains et positionnez vos bras afin de résister aux forces de recul. Positionnez votre corps de chaque côté de la lame, mais pas dans l'alignement de la lame. Le recul peut faire revenir la scie en arrêté, mais les forces de recul peuvent être maitrisées par l'opérateur, si les précautions adèquates sont prises.
Lorsque la lame est grippée ou lorsqu'une coupe est interrompue pour quelque raison que ce soit, relâchez le

bouton de commande et maintenez la scie immobile dans le matériel, jusqu'à ce que la lame arrêté complètement de fonctionner. N'essayez jamais de retarder la scie de la pierce à travailler ou de tirer la scie en arrière pendant que la lame est en mouvement ou que le recul peut se produit. Recherchez et prenez des mesures correctives afin d'empêcher que la lame ne se gripe.

Lorsque vous remettez en marche une scie dans la pièce à travailler, centrez la lame de scie dans le trait de scie et vérifie que les dents de la scie ne soient pas rentrées dans le matériel. Si la lame de scie est grippée, elle peut venir chevaucher la pièce à travailler ou en sortir lorsque la scie est remise en fonctionnement.
- Placez des panneaux de grande taillie sur un support afin de minimiser les risques de pincement de la lame et de recul. Les grands panneaux ont tendance à fléchir sous leur propre poids. Les supports doivent être placés sous le panneau des deux cotés, après de la ligne de coupe et après du bord du panneau.
N'utilise pas de lames émoussées ou endommagées. Des lames non aiguises ou mal fixées entraîment un trait de scie rétréci, provoquant trop de frottements, un grippage de la lame et un recul.
La profondeur de la lame et les leviers de verrouillage et de réglage du biseau doivent être solides et stables avant de réaliser la coupe. Si l'ajustement de la lame dérive pendant la coupe, cela peut provoquer un grippage et un recul.
Soyez d'autant plus prudent lorsque vous découvert des parois existantes ou d'autres zones sans visibilité. La lame saillante peut couper des objets qui peuvent entraîner un recul.

Fonctionnement du protecteur inférieur

Vérifiez que le protecteur inférieur soit bien fermé avant chaque utilisation. Ne mettez pas la scie en marche si le protecteur inférieur ne se déplace pas librement et ne se ferme pas instantanément. Ne serrez jamais ou n'attachez jamais le protecteur inférieur en position ouverte. Si la scie tombe accidentellement, le protecteur inférieur peut se tordre. Soulevez le protecteur inférieur avec la poignée rétractive et assurez-vous qu'il rouge librement et n'est pas en contact avec la lame ou toute autre partie, à tous les angles et profondeurs de coupe.
Vérifiez le fonctionnement du ressort du protecteur inférieur. Si le protecteur et le ressort ne fonctionnent pas correctement,ils doivent etre révisés avantutilisation.Le protecteur inférieur peut fonctionner lentement en raison d'éléments endommages, de dépôts collants ou de l'accumulation de débris.
N'ouvre le protecteur inférieur à la main que pour certaines coupes particulières, notamment les « coupes plongeantes ou angulaires ». Ouvrez alors le protecteur inférieur avec le levier de bascurement et relâchéz-le dés que la lame a plongé dans la pièce. Pour tous les autres travaux de sciage, laissez le protecteur inférieur fonctionner automatiquement.

Francais | 23

Vérifiez toujours que le protecteur inférieur recouvre la lame avant de poser la scie sur un établi ou sur le sol. Une lame non protégée et continuant à fonctionner par inertie entrainera la scie en arrêté, et coupera alors tout ce qui se trouve sur sa trajectorye. Soyez conscient du temps nécessaire à la lame pour s'arreter après que l'interrupteur est relchéé.

Avertissements supplémentaires

Ne pasmettrelesmainsdelaéjecteurdecopeaux.Iy a risque de blessures avec les parties en rotation.
- Ne pas travailler avec la scie au-dessus de la tête. Dans cette position, vous n'avez pas suffisamment de contrôle sur l'appareil électroportatif.
Utiliser des détecteurs appropriés afin de déceler des conduites cachées ou consulter les entreprises d'approvisionnement locales. Un contact avec des lignes électriques peut provoquer un incendie ou un choc électric. Un endommagement d'une conduite de gaz peut provoquer une Explosion. La perforation d'une conduite d'eau provoque des dégats matériels et peut provoquer un chic électric.
- Ne pas utiliser l'outil electroportatif de manière stationnaire! Il n'est pas conscience pour une'utilisation avec table de sciage.
Ne pas utiliser de lames en acier HSS (aciers super rapides). De telles lames se cassent facilement.
Ne pas scier de métaux ferreux. Les copeaux incandescents peuvent enflammer l'aspiration des copeaux.
Toujours bien tener l'utilé electroportatif des deux mains et veiller à tous jours garder une position de travail stable. Avec les deux mains, l'utilé electroportatif est guidé de manière plus sure.
Bloquer la pièce à travailler. Une pièce à travailler serrée par des dispositifs de serrage appropriés ou dans un étau est fixée de manière plus sure que tenue dans les mains.
Avant de déposer l'outil électroportatif, attendre que celui-ci soit complètement à l'arrêt. L'outil risque de se coincer, ce qui entraînerait une perte de contrôle de l'outil électroportatif.

Description et performances du produit

Il est impératif de dire toutes les consignes de sécurité et toutes les instructions. Le non-respect des avertissements et instructions indiqués ci-après peut conduire à une électrocution, un incendie et/ou de graves blessures.

Utilisation conforme

L'outil électroportatif, équipé d'un support stable, est concu pour effectuer dans le bois des coupes droites longitudinales et transversales ainsi que des angles d'onglet. Avec des lames de scie correspondantes, il est également possible de scier des métaux non ferreux à paroi mince, p. ex. des profilés. Travailler des métaux ferreux n'est pas admissible.

Eléments de l'appareil

La numérotation des éléments de l'appareil se refère à la représentation de l'outil électroportatif sur la page graphique.

1 Déverrouillage de mise en fonctionnement de l'interrupteur Marche/Arrêt
2 Interrupteur Marche/Arrêt
3 Poignée supplémentaire (surface de préhension isolante)
4 Dispositif de blocage de broche
5 Echelle de graduation des angles de coupes biais
6 Clé malé couédée pour vis à six pans creux
7 Vis papillon pour présélection de l'angle d'onglet
8 Vis papillon pour la butée parallele
9 Voyant de contrôle du trace « CutControl » (PKS 55 A/PKS 55-2 A/PKS 66 A/PKS 66 AF/ PKS 66-2 AF)
10 Butée parallele
11 Capot de protection à mouvement pendulaire
12 Plaque de base
13 Levier de préselection du capot de protection à mouvement pendulaire
14 Vis papillon pour préselection de l'angle d'onglet
15 Capot de protection
16 Ejection des copeaux
17 Poignée (surface de préhension isolante)
18 Vis de serrage avec rondelle
19 Bride de serrage
20 Lame de scie circulaire
21 Bride porte-otutil
22 Broche de scie
23 Tuyau d'aspiration
24 Tuyau de déviation pour copeaux
25 Boite de récapuration de poussières/de copeaux
26 Coulisseau de la boite de récapération de poussières/ de copeaux
27 Levier de serrerage pour presélection de la profondeur de coupe
28 Graduation de la profondeur de coupe
29 Marquage de la coupe 45^
30 Marquage de la coupe 0^
31 Rail de guidage
32 Touche de verrouillage du rail de guidage
33 Serre-joint à serrage par vis*

*Les accessoires décrits ou illustrés ne sont pas tous compris dans la fourniture. Vous trouvez les accessoires complets dans notre programme d'accessoires.

24 | Français

\section*{Caracteristiques techniques}

Scie circulaire	PKS 55		PKS 55 A PKS 55-2 A	PKS 66 A PKS 66 AF* PKS 66-2 AF*
N° d'article		3 603 E00 0..	3 603 E01 0..	3 603 E02 0..
Puisance nominale absorbée	W	1200	1200	1600
Vitesse à vide	tr/min	5600	5600	5000
Profondeur de coupe max.
- pour un angle d'onglet de 0°	mm	55	55	66
- pour un angle d'onglet de 45°	mm	38	38	48
Blocage de la broche		●	●	●
CutControl		-	●	●
Boîte de récapération de poussières/de copeaux		-	●	●
Dimensions de la plaque de base	mm	288 x 153	288 x 153	327 x 160
Diamètre max. de la lame de scie	mm	160	160	190
Diamètre min. de la lame de scie	mm	150	150	184
Epaisseeur max. de la lame	mm	1,8	1,8	1,8
Perçage de positionnement	mm	20	20	30
Poids suivant EPTA-Procedure 01/2003	kg	3,9	3,9	5,4
Classe de protection		☐/II	☐/II	☐/II

Ces indications sont valables pour une tension nominale de [U] 230 V. Ces indications peuvent varier pour des tensions plus basses ainsi que pour des versions spécifiques à certains pays.
Les processus de mise en fonctionnement provoquent des baisses de tension momentanées. En cas de conditions défavorables de secteur, il peut y avoir des répercussions sur d'autres apparèils. Pour des impédances de secteur inférieures à 0,36 ohms, il est assez improbable que des perturbations se produit.
* PKS 66 AF/PKS 66-2 AF avec rail de guidage

Niveau sonore et vibrations

Valeurs d'émissions sonores déterminées selon la norme EN 60745-2-5.

Les mesures réelles (A) des niveaux sonores de l'appareil sont : niveau de pression acoustique 92 dB(A); niveau d'intensité acoustique 103 dB(A). Incertitude K = 3 dB.

Porter une protection acoustique!

Valeurs totales des vibrations a_h (somme vectorielle des trois axes directionnels) et incertitude K relevantes conformément à la norme EN 60745 :

Sciage du bois: a_h = 4,0m / s^2 K = 1,5m / s^2

Sciage du métal: a_h = 3,0 m/s^2 , K = 1,5 m/s^2 .

Le niveau d'oscillation indiquedans ces instructions d'utilisation a ete mesuré conformément à la norme EN 60745 et peut etre utilise pour une comparaison d'outils electroportatifs. Il est egalament approprié pour une estimation préliminaire de la charge vibratoire.

Le niveau d'oscillation correspond aux utilisations principales de l'utilé electroportatif. Si l'utilé électricque est néanmoins utilisé pour d'autres applications, avec différents accessoires ou d'autres outils de travail ou s'il est mal entretenu, le niveau d'oscillation peut être différent. Ceci peut augmenter considérablement la charge vibratoire pendant toute la durée de travail.

Pour une estimation précise de la charge vibratoire, il est recommandé de prendre aussi en considération les périodespendant lesquelles l'appareil est eteint ou en fonctionnement,

mais pas juste utilisé. Ceci peut réduire considérablement la charge vibratoire pendant toute la durée de travail. Déterminé des mesures de protection supplémentaires pourprotégger l'utilisateur des effets des vibrations, telles que par exemple : Entretien de l'outil électrique et des outils de travail, maintainir les mains chaudes, organisation des opérations de travail.

Déclaration de conformité

Nous déclarons sous notre propre responsabilité que le produit décrit sous « Caracteristiques techniques » est en conformité avec toutes les dispositions des directives 2011/65/UE, 2014/30/UE, 2006/42/CE et leurs modifications ainsi qu'avez les normes suivantes : EN 60745-1, EN 60745-2-5.

Dossier technique (2006/42/CE) auprès de : Robert Bosch GmbH, PT/ETM9,

70764 Leinfelden-Echterdingen, GERMANY

Henk Becker

Montage/Changement de la lame de scie circulaire

Avant d'effectuer des travaux sur l'outil electroportatif, retirez la fiche de la prise de courant.
- Portez toujours des gants de protection pour monter la lame de scie. Lors d'un contact avec la lame de scie, il y a un risque de blessures.
N'utilise que des lames de scie dont les caractéristiques techniques correspondant à leurs indiqués dans les instructions d'utilisation.
N'utilisez jamais de meules comme outil de travail.

Choix de la lame de scie

Vous trouvrez un tableau des lames de scie recommandees à la fin de ces instructions d'utilisation.

Démontage de la lame de scie (voir figure A)

Pour changer l'outil, le moyen est de poser l'outil electroportatif sur la partie avant du carter moteur.

• Appuyez sur la touche de blocage de la broche 4 et mainte-nez-la dans cette position.
  N'appuyez sur la touche de blocage de la broche 4 que lorsque la broche de scie est à l'arrêt. Sinon, l'utilétroportatif pourrait être endommagé.
• A l'aide de la clé pour vis à six pans creux 6, dévissez la vis de serrage 18 dans le sens de rotation ①.
• Faites basculer le capot de protection à mouvement pendulaire 11 vers l'arrière et tenez-le dans cette position.
• Enlevez la bride de serrage 19 et la lame de scie 20 de la broche de scie 22.

Montage de la lame de scie (voir figure A)

Pour changer l'outil, le moyen est de poser l'outil electroportatif sur la partie avant du carter moteur.

• Nettoyez la lame de scie 20 ainsi que toutes les pièces de serrage à monter.
• Faites basculer le capot de protection à mouvement pendulaire 11 vers l'arrière et tenez-le dans cette position.
• Placez la lame de scie 20 sur la bride porte-outil 21. Le sens de coupe des dents (direction de la flèche se trouvant sur la lame de scie) et la flèche se trouvant sur le capot de protection 15 doivent coincider.
• Posez la bride de serrage 19 et vissez la vis de serrage 18 dans le sens de rotation ② . Veillez à la bonne position de montage de la bride porte-outil 21 et de la bride de serrage 19.
• Appuyez sur la touche de blocage de la broche 4 et mainte-nez-la dans cette position.
• A l'aide de la clé pour vis à six pans creux 6, vissez la vis de serrage 18 dans le sens de rotation ②. Le couple de serrage doit être de 6 - 9 Nm, ce qui correspond à un serrage à la main plus 1/4 tour.

Aspiration de poussières/de copeaux (voir figures B-E)

Avant d'effectuer des travaux sur l'utilé electroportatif, retirez la fiche de la prise de courant.
- Les poussières de matériel aux tels que peintures contenant du plomb, certains bois, mineraux ou metaux, peuvent être nuisibles à la santé. Entrer en contact ou aspirer les poussières peut entraîner des réactions allergiques et/ou des maladies respiratoires auprès de l'utilisateur ou de personnes se trouvant à proximé.

Certaines poussières telles que les poussières de chene ou de hétre sont considérées comme cancérigénes, surtout en association avec des additifs pour le traitement du bois (chromate, lazure). Les matériaux contenant de l'amiente ne doivent être travaillés que par des personnes qualifiées.

• Si possible, utilisez un dispositif d'aspiration des poussieres approprié au matériel.
  Veillez a bien aérer la zone de travail.
• Il est recommandé de porter un masque respiratoire avec un niveau de filtration de classe P2.

Respectez les règlements spécifique aux matériaux à traiter en vigueur dans votre pays.

Evitez toute accumulation de poussières à l'emplacement de travail. Les poussières peuvent facilement s'enflammer.

Note: Lors du sciage, utilisez toujours le tuyau de déviation 24 ou la boite de récapération de poussières/de copeaux 25 afin d'éviter d'être touché par des copeaux qui se détachent. Il est possible d'utiliser le tuyau de déviation 24 avec ou sans aspiration de poussières/de copeaux raccordée. Suivant l'utilisation, tournez le tuyau de déviation 24 de sorte à ne pas être touché par des copeaux et enforcez-le fermement dans l'éjection des copeaux 16.

Aspiration externe de copeaux (voir figure B)

Montez un tuyau d'aspiration 23 (accessoire) sur l'éjecteur de copeaux 16. Raccordez le tuyau d'aspiration 23 à un aspirateur (accessoire). Vous trouvez un tableau pour le raccordement aux différents aspirateurs à la fin des ces instructions d'utilisation.

L'ouil electroportatif peut être branché directement sur la prise d'un aspirateur universal Bosch avec commande à distance. L'aspirateur se met automatiquement en marche dés que l'ouil electroportatif est mis en service.

L'aspirateur doit être approprié au matériel à travailler.

Pour l'aspiration de poussières particulièrement nuisibles à la santé, cancérigènes ou sèches, utilisez des aspirateurs spécifiques.

Aspiration interne (voir figures C-E)

Pour de petits travaux, il est possible d'utiliser la boite de récupération de poussières/de copeaux 25 avec couilisseau 26 fermé. Pour les travaux plus importants, il est recommendé de laisser ouvert le couilisseau 26 de sorte que les copeaux puissant tomber.

Introduisez la boite de récapuration de poussières/de copeaux 25 fermement dans l'éjection des copeaux 16.

26 | Français

Videz à temps la boite de récapération de poussières/de copeaux 25 afin de toujours disposer d'une efficacité optimale.

Pour vider la boite de récapération de poussières/de copeaux 25, retirez-la de l'éjection des copeaux 16. Pousseze le couisseau 26 vers le haut, tournez la boite de récapération de poussières/de copeaux 25 sur le côté et videz-la.

Nettoyez la tubulure de raccordement de la boite de recupération de poussières/de copeaux 25 avant de la monter.

Mise en marche

Modes opérateires

Avant d'effectuer des travaux sur l'utilé electroportatif, retirez la fiche de la prise de courant.

Réglage de la profondeur de coupe (voir figure F)

Ajustez la profondeur de coupe à l'épaissieur de la pierce à travailler. Il convient que moins de la totalité d'une dont parmi toutes les dents de la lame soit visible sous la pierce à travailler.

Desserrez le levier de serrage 27. Pour une profondeur de coupe plus petite, éloignez la scie de la plaque de base 12, pour une profondeur de coupe plus élevé, approchez la scie de la plaque de base 12. Réglez la mesure souhaitée sur la graduation de la profondeur de coupe. Resserrez le levier de serrage 27.

Réglage des angles de coupe biases

Desserrez les vis papillon 7 et 14. Faites basculer la scie latéralement. Reglez la mesure souhaitée sur la graduation 5.

Resserrez bien les vis papillon 7 et 14.

Note : Dans des coupes d'onglet, la profondeur de coupe est moins importante que la valeur indiquée sur la graduation de la profondeur de coupe 28.

Marquages de la ligne de coupe (voir figure G) (PKS 55 A/PKS 55-2 A/PKS 66 A/PKS 66 AF/ PKS 66-2 AF)

Levoyant de contrôle « CutControl » 9, dépliable vers l'avant, sert au guidage précis de la scie circulaire le long du tracé marqué sur la piece. Levoyant de contrôle « CutControl » 9 dispose d'un marquage pour la coupe à angle droite et un pour la coupe à 45^ .

Le marquage de coupe 0^ 30 indique la position de la lame de scie lors d'une coupe a angle droit. Le marquage de coupe 45^ 29 indique la position de la lame de scie lors d'une coupe a 45^ .

Afin d'obtenir une coupe de grande précision dimensionnelle, positionnéz la scie circulaire conformément aux indications sur la figure sur la pièce à travailler. Le mieux est d'effectuer une coupe d'essai.

Marquages de la ligne de coupe (PKS 55)

Le marquage de coupe 0^ 30 indique la position de la lame de scie lors d'une coupe a angle droit. Le marquage de coupe 45^ 29 indique la position de la lame de scie lors d'une coupe a 45^ .

Afin d'obtenir une coupe de grande précision dimensionnelle, positionné la scie circulaire conformément aux indications sur la figure sur la pièce à travailler. Le mieux est d'effectuer une coupe d'essai.

Mise en service

Tenez compte de la tension du réseau! La tension de la source de courant doit correspondre aux indications se trouvant sur la plaque signalétique de l'utilé electroportatif. Les outils électroportatifs marqués 230 V peuvent également fonctionner sur 220 V.

Mise en Marche/Arrêt

Pour la mise en service de l'outil electroportatif, poussez d'abord le dispositif de déverrouillage de mise en marche 1 vers l'arrière; appuyez ensuite sur l'interrupteur Marche/Arret 2 et maintenez-le appuyé.

Pour arrêter l'outil électroportatif, relâchez l'interrupteur Marche/Arrêt 2.

Note : Pour des raisons de sécurité, il n'est pas possible de verrouiller l'interrupteur Marche/Arrêt 2, mais celui-ci doit rester constamment appuyé pendant le travail de sciage.

Afin d'économiser l'énergie, ne mettez l'utilé electroportatif en marche que quand vous l'utilise.

Instructions d'utilisation

Avant d'effectuer des travaux sur l'utilé electroportatif, retirez la fiche de la prise de courant.

Protegez les lames contre les chocs et les coups.

Guidez l'outil electroportatif de façon régulière et en effetuant une avance modérée dans le sens de la coupe. Une avance trop forté réduit considérablement la durée de vie des outils electroportatifs et peut endommager l'outil electropotatif.

Francais | 27

La puissance et la qualité de la coupe dépendant dans une large mesure de l'etat et de la forme des dents de la lame de scie. En conséquence, n'utilise que des lames de scie aiguises et appropriées aux materiaux à travailler.

Sciage de bois

Le bon choix de la lame de scie dépend de la nature et de la qualité du bois et du type de coupe à savoir longitudinale ou transversale.

La découpe longitudinal de l'épicéa entraine la formation de longs copeaux en spirale.

Les poussières de hêtre et de chêne sont particulièrement nuisibles à la santé, en conséquence, travailliez toujours avec une aspiration de copeaux.

Sciage de métaux non-ferreux

Note: N'utilise qu'une lame des scie aiguisée et appropriée pour les métaux non-ferreux. Ceci assure une coupe lisse et empêche le coinçage de la lame de scie.

Guidez l'outil electropotatif contre la pierce à travailler lorsque l'appareil est en marche et commencez le sciage avec précaution. Ensuite, continuez le travail avec peu d'avance et sans interruption.

Commencez le sciage des profilés toujours du côte étroit, pour les profilés en forme de U, ne commencez jamais du côte ouvert. Soutenez les profilés longs pour éviter un coincege de la lame de scie et un contrecoup de l'utilé electroportatif.

Sciage avec butée parallèle (voir figure H)

La butée parallele 10 permet des coupes précises le long d'un bord ou des coupes d'une même largeur.

Desserrez la vis papillon 8 et faites passer la graduation de la butée parallèle 10 à travers le guidage de la plaque de base 12. Réglez l'épaissieur de coupe souhaitée sur la graduation se trouvant sur le marquage de coupe correspondant 30 ou

29, voir chapitre « Marquages de la ligne de coupe ». Resser-rez bien la vis papillon 8.

Sciage avec rail de guidage (voir figures I-K)

A l'aide du rail de guidage 31, il est possible d'effectuer des coupes rectilignes.

Le revêtement adhésié evite le glissement du rail de guidage et menage la surface de la pierce à travailler.

Il est possible de prolonger le rail de guidage 31. Tournez à cet effet le rail de guidage 31 de 180^ et connectez les deux rails de guidage 31. Pour bloquer, appuyez sur la touche 32. Pour démonter, appuyez sur la touche 32 se trouvant de l'autre côté et écartsz les deux rails de guidage 31.

Sur la face supérieure du rail de guidage 31 se trouvent deux marquages. Utilisez le côté avec le marquage « 90° » pour les coupes à angle droit et le côté avec le marquage « 45° » pour toutes les autres coupes d'onglet.

La garniture en caoutchouc se trouvant sur le rail de guidage constitue un pare-éclats pour les coupes de 90^ et de 45^ destiné à éviter que la surface ne se détache lors du sciage de matérielux en bois.

Lors de la première opération de sciage, la garniture en caoutchouc s'adapte à votre scie circulaire ; elle est légèrement sciee.

Note: Le rail de guidage 31 doit toujours reposer correctement au côte à scier de la pierce à travailler et ne doit pas dé-passer celle-ci.

Au cas où le rail de guidage 31 dépasserait la pièce à travailler, ne laissiez pas la scie circulaire sur le rail de guidage 31 sans bien tener la scie circulaire. Le rail de guidage 31 est en matière plastique et ne peut pas porter la scie circulaire.

Attacher le rail de guidage 31 au moyen des serre-joints 33 spéciaux sur la piece. Veillez à ce que la face bombée à l'intérieur du serre-joint 33 repose dans l'encôche correspondante du rail de guidage 31.

Mettez l'appareil électroportatif en marche et guidez-le de facon régulière et en effectuant une avance modérée dans le sens de la coupe.

Entretien et Service Avec-Vente

Nettoyage et entretien

Avant d'effectuer des travaux sur l'outil electropo-tatif, retirez la fiche de la prise de courant.
Veillez à ce que l'utilé electroportatif ainsi que les ouïes de ventilation soient toujours propres afin d'obtenir un travail impeccable et sûr.

Le capot de protection à mouvement pendulaire doit toujours pouvoir bouger librement et fermer automatiquement. En conséquence, tenez toujours propres les abords du capot de protection à mouvement pendulaire. Enlevez les poussières et les copeaux en souffrant avec de l'air comprimé ou à l'aide d'un pinceau.

Pour protégé de la corrosion les lames de scie sans revêtement, il est recommendé d'appliquer une mince couche d'huile exemple d'accide. Avant le sciage, enlevez l'huile pour ne pas encrasser le bois.

Les restes de résine ou de colle se trouvant sur la lame de scie entravant la qualité de coupe. En conséquence, nettoyez les lames de scie immédiatement après utilisation.

Dans le cas où un remplacement de la fiche de raccordement s'avere nécessaire, ici ne doit être effectué que par Bosch ou une station de Service Àpres-Vente agrée pour outillage Bosch afin d'éviter des dangers de sécurité.

Service Àpreès-Vente et Assistance

Notre Service ÀpRES-Vente répond à vos questions concernant la réparation et l'entretien de votre produit et les pièces de rechange. Vous trouverez des vues éclatées ainsi que des informations concernant les pièces de rechange également sous :

www.bosch-pt.com

Les conseillers techniques et assistants Bosch sont à votre disposition pour répondre à vos questions concernant nos produits et leurs accessoires.

Pour toute commande de renseignement ou commande de pieces de rechange, précisez-nous impérativement le numero d'article à dix chiffres de l'utilé electroportatif indiqué sur la plaque signalétique.

28|Espanol

France

Passez votre commande de pièces détachées directement en ligne sur notre site www.bosch-pt.fr.

Vousetesunutilisateur,contactez：

Le Service Clientèle Bosch Outillage Electroportatif

Tel.:[phone]

(coût d'une communication locale)

Fax:[phone]

E-Mail: [e-mail]

Vousetesun revendeur,contactez：

ServiceAprès-Vente Electropotatif

126, rue de Stalingrad

93705 DRANCY Cedex

Tel.: [phone]

Fax:[phone]

E-Mail: [e-mail]

Belgique, Luxembourg

Tel.: [phone]

Fax:[phone]

E-Mail: [e-mail]

Suisse

Passez votre commande de pièces détachées directement en ligne sur notre site www.bosch-pt.com/ch/fr.

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

Élimination des déchets

Les outils electropotatifs, ainsi que leurs accessoires et emballages, doivent pouvoir suivre chacun une voie de recyclage appropriée.

Ne jetez pas les outils electroportatifs avec les ordures menagères!

Seulement pour les pays de l'Union Européenne :

Conformément à la directive européenne 2012/19/UE relative aux déchets d'équipements électriques et Electroniques et sa mise en vigueur conformément aux législations nationales, les outils electrolyportatifs dont on ne peut plus se servir doivent être

isolés et suivre une voie de recyclage appropriée.

Sous réserve de modifications.

Espanol

g j 1 j u w g j l uai l j u j - juiuai jai a iuiw kuiu oai kuiu juii juii lao juiuai a bgh aw q aaiil oaijuiuai jaoa juii g w cia juaui

Juaaiol paaa Kaa aal Jdo aal 1
Ula o laauiuag. gicgla uus
JdAaiaaiaaiaaiai

a 1000000000000000000000000000000000000000000000000000000000000000000000000000000

gJluiiJI JIgJuiiJIgabI aba g aSulng Jusll n cclbail 8. dsslln juiiJI gag yu JI JuiiJI gabai gJgai JI JuiiJI gaw Jglai ll u Gaa JuiiJI gai JuiiJI gai plo JuiiaJI gai kji yw jc ag aJaiJgao aJJI JIac

aabgublcjuaiauwaoslcU 1
sIggbalw gJuaiaiI Jai jSajg.
JauaB aBg jnuiu uoi IuSi o
aag aJyJuyu yauu Juauiu Jai usi
Jauu w oslc sic ayuJf ao Suu gJ
Juaia

s sssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssss
