BRUGSANVISNING PKS1600 BOSCH

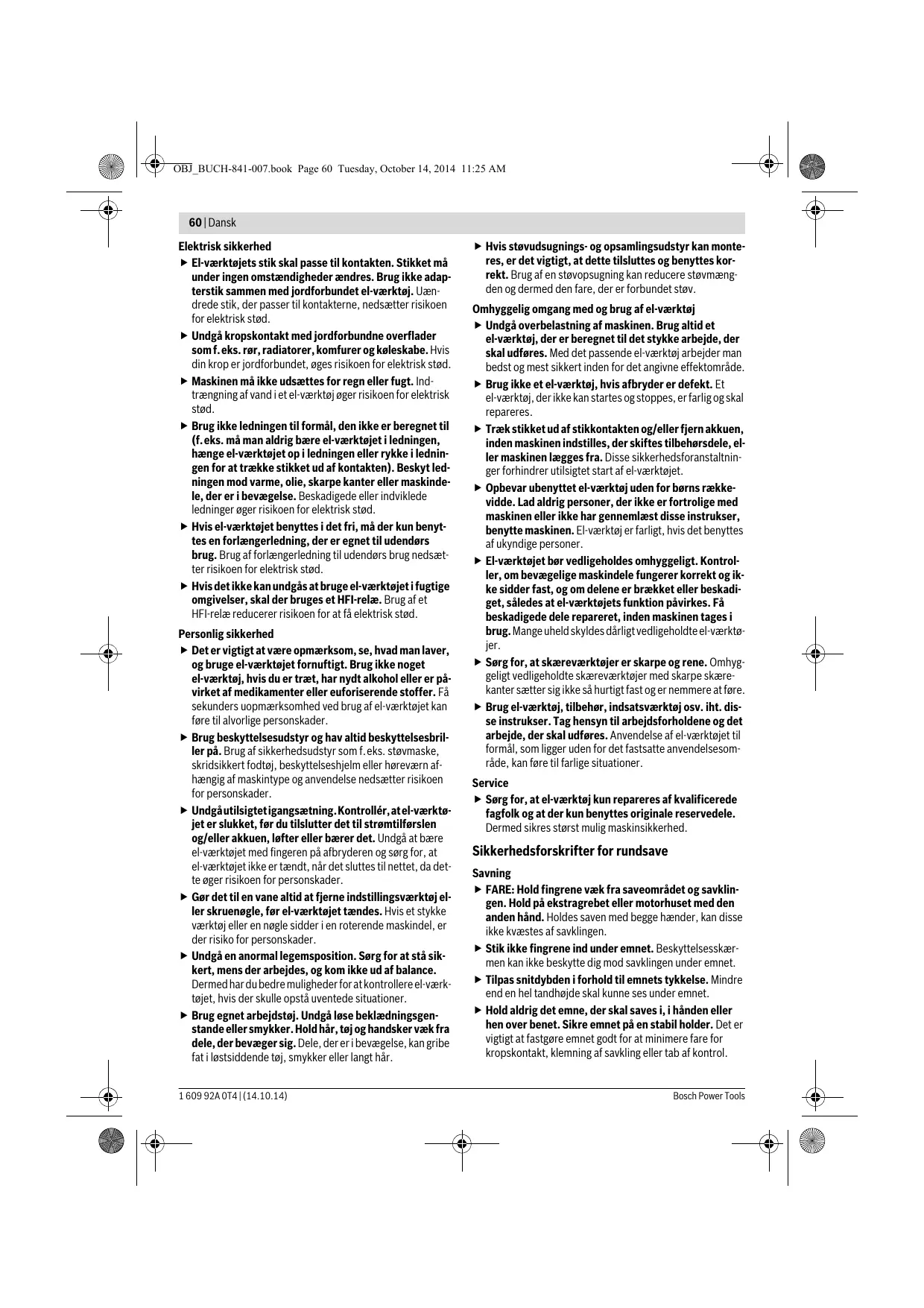

Zet de cirkelzaag zoals in de afbeelding aangegeven tegen het werkstuk om maatzuiver te zagen. U kunt het best eerst proefzagen. Ingebruikneming Let op de netspanning! De spanning van de stroombron moet overeenkomen met de gegevens op het typeplaatje van het elektrische gereedschap. Met 230 V aangeduide elektrische gereedschappen kunnen ook met 220 V worden gebruikt. In- en uitschakelen Als u het elektrische gereedschap wilt inschakelen bedient u eerst de inschakelblokkering 1 en drukt u vervolgens de aan/uit-schakelaar 2 in en houdt u deze ingedrukt. Als u het elektrische gereedschap wilt uitschakelen laat u de aan/uit-schakelaar 2 los. 1 609 92A 0T4 | (14.10.14) Opmerking: Om veiligheidsredenen kan de aan-/uitschakelaar 2 van de machine niet worden vergrendeld, maar moet deze tijdens het gebruik voortdurend ingedrukt blijven. Om energie te besparen, schakelt u het elektrische gereedschap alleen in wanneer u het gebruikt. Tips voor de werkzaamheden Trek altijd voor werkzaamheden aan het elektrische gereedschap de stekker uit het stopcontact. Bescherm de zaagbladen tegen schokken en stoten. Geleid het elektrische gereedschap gelijkmatig en licht duwend in de zaagrichting. Te sterk duwen vermindert de levensduur van de inzetgereedschappen aanzienlijk en kan het elektrische gereedschap schaden. De zaagcapaciteit en de zaagkwaliteit zijn in belangrijke mate afhankelijk van de toestand en de tandvorm van het zaagblad. Gebruik daarom alleen scherpe en voor het te bewerken materiaal geschikte zaagbladen. Hout zagen De juiste keuze van het zaagblad is afhankelijk van de houtsoort en houtkwaliteit en van de vraag of er moet worden geschulpt of afgekort. Bij het in de lengte zagen van vurenhout ontstaan lange, spiraalvormige spanen. Beuken- en eikenhoutstof is bijzonder gevaarlijk voor de gezondheid. Werk daarom alleen met stofafzuiging. Zagen van non-ferrometaal Opmerking: Gebruik een voor non-ferrometaal geschikt, scherp zaagblad. Dit staat garant voor zuiver zagen en voorkomt vastklemmen van het zaagblad. Geleid het elektrische gereedschap ingeschakeld naar het werkstuk en zaag het voorzichtig aan. Werk vervolgens met weinig voorwaartse kracht en zonder onderbreking verder. Begin bij profielen altijd te zagen aan de smalle zijde, bij U-profielen nooit aan de open zijde. Ondersteun lange profielen om het vastklemmen van het zaagblad en een terugslag van het elektrische gereedschap te voorkomen. Zagen met parallelgeleider (zie afbeelding H) Met de parallelgeleider 10 kunt u nauwkeurig zagen langs een werkstukrand en stroken op dezelfde maat zagen. Draai de vleugelschroef 8 los en schuif de schaalverdeling van de parallelgeleider 10 door de geleiding in de voetplaat 12. Stel de gewenste zaagbreedte als schaalverdelingswaarde bij de desbetreffende zaagmarkering 30 of 29 in, zie het gedeelte „Zaagmarkeringen”. Draai de vleugelschroef 8 weer vast. Zagen met geleidingsrail (zie afbeeldingen I–K) Met de geleidingsrail 31 kunt u in een rechte lijn zagen. De hechtlaag voorkomt wegglijden van de geleidingsrail en beschermt het werkstukoppervlak. De geleidingsrail 31 kan verlengd worden. Draai daarvoor de geleidingsrail 31 180° en steek de beide geleidingsrails 31 vast. Druk op de knop 32 om te vergrendelen. Voor de demontage drukt u op de toets 32 aan de andere zijde en trekt u de geleidingsrails 31 uit elkaar. Bosch Power Tools OBJ_BUCH-841-007.book Page 59 Tuesday, October 14, 2014 11:25 AM Dansk | 59 De geleidingsrail 31 heeft aan de bovenzijde twee markeringen. De zijde met de markering „90°” gebruikt u voor haaks zagen, de zijde met de markering „45°” gebruikt u voor het zagen van verstek onder ander hoeken. De rubber rand langs de geleidingsrail biedt bij het zagen onder een hoek van 90° en 45° een antisplinterbeveiliging die bij het zagen van houtmaterialen uitsplinteren van het oppervlak voorkomt. De rubber lip wordt bij de eerste keer zagen aan uw cirkelzaag aangepast en wordt daarbij iets afgezaagd. Opmerking: De geleidingsrail 31 moet aan de aan te zagen kant van het werkstuk altijd vlak tegen het werkstuk liggen en mag niet uitsteken. Als de geleidingsrail 31 aan het einde van het werkstuk uitsteekt, mag u de de cirkelzaag niet op de geleidingsrail 31 laten staan zonder de cirkelzaag vast te houden. De geleidingsrail 31 is van kunststof en draagt de cirkelzaag niet. Bevestig de geleidingsrail 31 met de speciale lijmklemmen 33 op het werkstuk. Let erop dat de welving aan de binnenzijde van de lijmklem 33 in de bijbehorende uitsparing van de geleidingsrail 31 zit. Schakel het elektrische gereedschap in en geleid het gelijkmatig en licht duwend in de zaagrichting. Vermeld bij vragen en bestellingen van vervangingsonderdelen altijd het uit tien cijfers bestaande productnummer volgens het typeplaatje van het elektrische gereedschap. Nederland Tel.: (076) 579 54 54 Fax: (076) 579 54 94 E-mail: gereedschappen@nl.bosch.com België Tel.: (02) 588 0589 Fax: (02) 588 0595 E-mail: outillage.gereedschap@be.bosch.com Afvalverwijdering Onderhoud en service Elektrische gereedschappen, toebehoren en verpakkingen moeten op een voor het milieu verantwoorde wijze worden hergebruikt. Gooi elektrische gereedschappen niet bij het huisvuil. Alleen voor landen van de EU: Volgens de Europese richtlijn 2012/19/EU over elektrische en elektronische oude apparaten en de omzetting van de richtlijn in nationaal recht moeten niet meer bruikbare elektrische gereedschappen apart worden ingezameld en op een voor het milieu verantwoorde wijze worden hergebruikt. Onderhoud en reiniging Wijzigingen voorbehouden. Trek altijd voor werkzaamheden aan het elektrische gereedschap de stekker uit het stopcontact. Houd het elektrische gereedschap en de ventilatieopeningen altijd schoon om goed en veilig te werken. De pendelbeschermkap moet altijd vrij kunnen bewegen en vanzelf kunnen sluiten. Houd daarom de omgeving rond de pendelbeschermkap altijd schoon. Verwijder stof en spanen door uitblazen met perslucht of met een kwast. Zaagbladen zonder bekledingslaag kunnen door middel van een dunne laag zuurvrije olie worden beschermd tegen roestaanslag. Verwijder de olie weer voor het zagen, omdat het hout anders vlekken krijgt. Hars- of lijmresten op het zaagblad schaden de zaagkwaliteit. Reinig daarom zaagbladen meteen na het gebruik. Als de aansluitkabel moet worden vervangen, moeten deze werkzaamheden door Bosch of een erkende klantenservice voor Bosch elektrische gereedschappen worden uitgevoerd om veiligheidsrisico’s te voorkomen. Klantenservice en gebruiksadviezen Onze klantenservice beantwoordt uw vragen over reparatie en onderhoud van uw product en over vervangingsonderdelen. Explosietekeningen en informatie over vervangingsonderdelen vindt u ook op: www.bosch-pt.com Het Bosch-team voor gebruiksadviezen helpt u graag bij vragen over onze producten en toebehoren. Bosch Power Tools Dansk Sikkerhedsinstrukser Generelle sikkerhedsinstrukser til el-værktøj ADVARSEL Læs alle sikkerhedsinstrukser og anvisninger. I tilfælde af manglende overholdelse af sikkerhedsinstrukserne og anvisningerne er der risiko for elektrisk stød, brand og/eller alvorlige kvæstelser. Opbevar alle sikkerhedsinstrukser og anvisninger til senere brug. Det i sikkerhedsinstrukserne benyttede begreb „el-værktøj“ refererer til netdrevet el-værktøj (med netkabel) og akkudrevet el-værktøj (uden netkabel). Sikkerhed på arbejdspladsen Sørg for, at arbejdsområdet er rent og rigtigt belyst. Uorden eller uoplyste arbejdsområder øger faren for uheld. Brug ikke el-værktøjet i eksplosionsfarlige omgivelser, hvor der findes brændbare væsker, gasser eller støv. El-værktøj kan slå gnister, der kan antænde støv eller dampe. Sørg for, at andre personer og ikke mindst børn holdes væk fra arbejdsområdet, når maskinen er i brug. Hvis man distraheres, kan man miste kontrollen over maskinen. 1 609 92A 0T4 | (14.10.14) OBJ_BUCH-841-007.book Page 60 Tuesday, October 14, 2014 11:25 AM 60 | Dansk Elektrisk sikkerhed El-værktøjets stik skal passe til kontakten. Stikket må under ingen omstændigheder ændres. Brug ikke adapterstik sammen med jordforbundet el-værktøj. Uændrede stik, der passer til kontakterne, nedsætter risikoen for elektrisk stød. Undgå kropskontakt med jordforbundne overflader som f.eks. rør, radiatorer, komfurer og køleskabe. Hvis din krop er jordforbundet, øges risikoen for elektrisk stød. Maskinen må ikke udsættes for regn eller fugt. Indtrængning af vand i et el-værktøj øger risikoen for elektrisk stød. Brug ikke ledningen til formål, den ikke er beregnet til (f.eks. må man aldrig bære el-værktøjet i ledningen, hænge el-værktøjet op i ledningen eller rykke i ledningen for at trække stikket ud af kontakten). Beskyt ledningen mod varme, olie, skarpe kanter eller maskindele, der er i bevægelse. Beskadigede eller indviklede ledninger øger risikoen for elektrisk stød. Hvis el-værktøjet benyttes i det fri, må der kun benyttes en forlængerledning, der er egnet til udendørs brug. Brug af forlængerledning til udendørs brug nedsætter risikoen for elektrisk stød. Hvis det ikke kan undgås at bruge el-værktøjet i fugtige omgivelser, skal der bruges et HFI-relæ. Brug af et HFI-relæ reducerer risikoen for at få elektrisk stød. Personlig sikkerhed Det er vigtigt at være opmærksom, se, hvad man laver, og bruge el-værktøjet fornuftigt. Brug ikke noget el-værktøj, hvis du er træt, har nydt alkohol eller er påvirket af medikamenter eller euforiserende stoffer. Få sekunders uopmærksomhed ved brug af el-værktøjet kan føre til alvorlige personskader. Brug beskyttelsesudstyr og hav altid beskyttelsesbriller på. Brug af sikkerhedsudstyr som f.eks. støvmaske, skridsikkert fodtøj, beskyttelseshjelm eller høreværn afhængig af maskintype og anvendelse nedsætter risikoen for personskader. Undgå utilsigtet igangsætning. Kontrollér, at el-værktøjet er slukket, før du tilslutter det til strømtilførslen og/eller akkuen, løfter eller bærer det. Undgå at bære el-værktøjet med fingeren på afbryderen og sørg for, at el-værktøjet ikke er tændt, når det sluttes til nettet, da dette øger risikoen for personskader. Gør det til en vane altid at fjerne indstillingsværktøj eller skruenøgle, før el-værktøjet tændes. Hvis et stykke værktøj eller en nøgle sidder i en roterende maskindel, er der risiko for personskader. Undgå en anormal legemsposition. Sørg for at stå sikkert, mens der arbejdes, og kom ikke ud af balance. Dermed har du bedre muligheder for at kontrollere el-værktøjet, hvis der skulle opstå uventede situationer. Brug egnet arbejdstøj. Undgå løse beklædningsgenstande eller smykker. Hold hår, tøj og handsker væk fra dele, der bevæger sig. Dele, der er i bevægelse, kan gribe fat i løstsiddende tøj, smykker eller langt hår. 1 609 92A 0T4 | (14.10.14) Hvis støvudsugnings- og opsamlingsudstyr kan monteres, er det vigtigt, at dette tilsluttes og benyttes korrekt. Brug af en støvopsugning kan reducere støvmængden og dermed den fare, der er forbundet støv. Omhyggelig omgang med og brug af el-værktøj Undgå overbelastning af maskinen. Brug altid et el-værktøj, der er beregnet til det stykke arbejde, der skal udføres. Med det passende el-værktøj arbejder man bedst og mest sikkert inden for det angivne effektområde. Brug ikke et el-værktøj, hvis afbryder er defekt. Et el-værktøj, der ikke kan startes og stoppes, er farlig og skal repareres. Træk stikket ud af stikkontakten og/eller fjern akkuen, inden maskinen indstilles, der skiftes tilbehørsdele, eller maskinen lægges fra. Disse sikkerhedsforanstaltninger forhindrer utilsigtet start af el-værktøjet. Opbevar ubenyttet el-værktøj uden for børns rækkevidde. Lad aldrig personer, der ikke er fortrolige med maskinen eller ikke har gennemlæst disse instrukser, benytte maskinen. El-værktøj er farligt, hvis det benyttes af ukyndige personer. El-værktøjet bør vedligeholdes omhyggeligt. Kontroller, om bevægelige maskindele fungerer korrekt og ikke sidder fast, og om delene er brækket eller beskadiget, således at el-værktøjets funktion påvirkes. Få beskadigede dele repareret, inden maskinen tages i brug. Mange uheld skyldes dårligt vedligeholdte el-værktøjer. Sørg for, at skæreværktøjer er skarpe og rene. Omhyggeligt vedligeholdte skæreværktøjer med skarpe skærekanter sætter sig ikke så hurtigt fast og er nemmere at føre. Brug el-værktøj, tilbehør, indsatsværktøj osv. iht. disse instrukser. Tag hensyn til arbejdsforholdene og det arbejde, der skal udføres. Anvendelse af el-værktøjet til formål, som ligger uden for det fastsatte anvendelsesområde, kan føre til farlige situationer. Service Sørg for, at el-værktøj kun repareres af kvalificerede fagfolk og at der kun benyttes originale reservedele. Dermed sikres størst mulig maskinsikkerhed. Sikkerhedsforskrifter for rundsave Savning FARE: Hold fingrene væk fra saveområdet og savklingen. Hold på ekstragrebet eller motorhuset med den anden hånd. Holdes saven med begge hænder, kan disse ikke kvæstes af savklingen. Stik ikke fingrene ind under emnet. Beskyttelsesskærmen kan ikke beskytte dig mod savklingen under emnet. Tilpas snitdybden i forhold til emnets tykkelse. Mindre end en hel tandhøjde skal kunne ses under emnet. Hold aldrig det emne, der skal saves i, i hånden eller hen over benet. Sikre emnet på en stabil holder. Det er vigtigt at fastgøre emnet godt for at minimere fare for kropskontakt, klemning af savkling eller tab af kontrol. Bosch Power Tools OBJ_BUCH-841-007.book Page 61 Tuesday, October 14, 2014 11:25 AM Dansk | 61 Hold altid elværktøjet i de isolerede gribeflader, når du udfører arbejde, hvor indsatsværktøjet kan ramme skjulte strømledninger eller maskinens eget kabel. Ved berøring med spændingsførende ledninger bliver også elværktøjets metaldele spændingsførende, hvilket kan føre til stød. Anvend altid et anslag eller en lige kantføring til længdeskæring. Dette forbedrer snitnøjagtigheden og reducerer muligheden for, at savklingen sætter sig i klemme. Brug altid savklinger i den rigtige størrelse og med passende holderform (f.eks. rombisk eller rund). Savklinger, der ikke passer til savens monteringsdele, gør, at du mister kontrollen over maskinen. Anvend aldrig beskadigede eller forkerte savklingespændeskiver eller -skruer. Savklinge-spændeskiverne og -skruerne er konstrueret specielt til din sav for at sikre optimal ydelse og driftssikkerhed. Tilbageslag – Årsager og tilsvarende sikkerhedsinstrukser – et tilbageslag er den pludselig reaktion som følge af en fastsiddende, fastklemmende eller forkert indstillet savklinge, der medfører, at en ukontrolleret sav løfter sig og bevæger sig ud hen imod betjeningspersonen; – hvis savklingen sætter sig fast eller kommer i klemme i den lukkende savspalte, blokerer den, og motorkraften slår saven tilbage hen imod betjeningspersonen; – drejes savklingen i savsnittet eller indstilles den forkert der, kan tænderne i den bageste kant på savklingen sætte sig fast i emnets overflade, hvorved savklingen bevæger sig ud af savspalten, og saven springer tilbage hen imod betjeningspersonen. Et tilbageslag er en følge af en forkert eller fejlagtig brug af saven. Det kan forhindres ved at træffe egnede sikkerhedsforanstaltninger, der beskrives i det følgende. Hold saven fast med begge hænder og hold dine arme i en position, hvor du kan modstå tilbageslagskræfterne. Sørg altid for at stå på siden af savklingen, savklingen må aldrig befinde sig i en linje med din krop. Ved et tilbageslag kan saven springe tilbage, dog kan betjeningspersonen beherske tilbageslagskræfterne, hvis egnede foranstaltninger er truffet. Sidder savklingen i klemme eller afbryder du arbejdet, slukkes saven og saven holdes roligt i emnet, til savklingen er stoppet. Forsøg aldrig at fjerne saven fra emnet eller at trække den tilbage, så længe savklingen bevæger sig, ellers kan der opstå et tilbageslag. Lokalisér og afhjælp årsagen til, at savklingen sidder i klemme. Ønsker du at starte en sav, der sidder i emnet, centreres savklingen i savspalten, hvorefter det kontrolleres, at savtænderne ikke sidder fast i emnet. Sidder savklingen i klemme, kan den bevæge sig ud af emnet eller føre til et tilbageslag, hvis saven startes igen. Understøt store plader for at reducere risikoen for et tilbageslag som følge af en fastsiddende savklinge. Store plader kan bøje sig under deres egen vægt. Plader skal støttes på begge sider, både i nærheden af savspalten og ved kanten. Bosch Power Tools Anvend ikke uskarpe eller beskadigede savklinger. Savklinger med uskarpe eller forkert indstillede tænder fører til øget friktion, fastklemning af savklingen og tilbageslag, fordi savspalten er for smal. Spænd snitdybde- og snitvinkelindstillingerne, før savearbejdet påbegyndes. Ændrer indstillingerne sig under savearbejdet, kan savklingen sætte sig i klemme, hvilket kan føre til et tilbageslag. Vær særlig forsigtig, når der saves i bestående vægge eller andre områder, hvor man ikke har direkte indblik. Den neddykkende savklinge kan blokere i forbindelse med savning i skjulte genstande, hvilket kan føre til et tilbageslag. Funktion af den nederste beskyttelsesskærm Kontrollér altid før brug, at den nederste beskyttelsesskærm lukker korrekt. Anvend ikke saven, hvis den nederste beskyttelsesskærm ikke kan bevæges frit og den ikke lukker med det samme. Klem eller bind aldrig den nederste beskyttelsesskærm fast i åben position. Falder saven utilsigtet ned på jorden, kan den nederste beskyttelsesskærm deformeres. Åben beskyttelsesskærmen med tilbagetræksarmen og sørg for at sikre, at den bevæger sig frit og at hverken savklingen eller andre dele berøres, uafhængigt af snitvinklerne. Kontrollér fjederfunktionen for den nederste beskyttelsesskærm. Sørg for at få saven vedligeholdt før brug, hvis den nederste beskyttelsesskærm og fjederen ikke fungerer korrekt. Beskadigede dele, klæbrige aflejringer eller ophobede spåner er med til, at den nederste beskyttelsesskærm arbejder forsinket. Åbn kun den nederste beskyttelsesskærm i særlige situationer som f.eks. „dyk- og vinkelsnit“. Åbn den nederste beskyttelsesskærm med tilbagetrækningshåndtaget, og slip det, så snart savklingen er dykket ned i emnet. Ved alle andre saveopgaver skal den nederste beskyttelsesskærm fungere automatisk. Saven må kun lægges fra på værktøjsbænken eller gulvet, hvis den nederste beskyttelsesskærm dækker over savklingen. En ubeskyttet, efterløbende savklinge bevæger saven mod snitretningen og saver i alt, hvad der kommer i nærheden af saven. Overhold savens efterløbstid. Ekstra advarselshenvisinnger Stik ikke fingrene ind i spånudkastningsåbningen. Du kan blive kvæstet af roterende dele. Arbejd ikke med saven over hovedhøjde. Da du i denne position ikke har nogen tilstrækkelig kontrol over el-værktøjet. Anvend egnede søgeinstrumenter til at finde frem til skjulte forsyningsledninger eller kontakt det lokale forsyningsselskab. Kontakt med elektriske ledninger kan føre til brand og elektrisk stød. Beskadigelse af en gasledning kan føre til eksplosion. Brud på et vandrør kan føre til materiel skade eller elektrisk stød. Anvend ikke el-værktøjet stationært. Det er ikke beregnet til drift med savebord. 1 609 92A 0T4 | (14.10.14) OBJ_BUCH-841-007.book Page 62 Tuesday, October 14, 2014 11:25 AM 62 | Dansk Anvend ikke savklinger af HSS-stål. Sådanne savklinger kan let brække. Sav ikke i jernmetaller. Glødende spåner kan antænde støvopsugning. Hold altid maskinen fast med begge hænder og sørg for at stå sikkert under arbejdet. El-værktøjet føres sikkert med to hænder. Sikr emnet. Et emne holdes bedre fast med spændeanordninger eller skruestik end med hånden. El-værktøjet må først lægges fra, når det står helt stille. Indsatsværktøjet kan sætte sig i klemme, hvilket kan medføre, at man taber kontrollen over el-værktøjet. Beskrivelse af produkt og ydelse Læs alle sikkerhedsinstrukser og anvisninger. I tilfælde af manglende overholdelse af sikkerhedsinstrukserne og anvisningerne er der risiko for elektrisk stød, brand og/eller alvorlige kvæstelser. Beregnet anvendelse El-værktøjet er bestemt til- på fast underlag – at udføre længde- og tværsnit med lige snitforløb og på gering i træ. Med tilsvarende savklinger kan der også saves i tyndvæggede ikkejernholdige metaller som f.eks. profiler. Det er ikke tilladt at bearbejde jernholdige metaller. Illustrerede komponenter Nummereringen af de illustrerede komponenter refererer til illustrationen af el-værktøjet på illustrationssiden. 1 Kontaktspærre til start-stop-kontakt 2 Start-stop-kontakt 3 Ekstrahåndtag (isoleret gribeflade) 4 Spindel-låsetaste 5 Skala geringsvinkel

Unbraconøglen Vingeskrue til indstilling af geringsvinkel Vingeskrue til parallelanslag Vindue til snitlinje „CutControl“ (PKS 55 A/PKS 55-2 A/PKS 66 A/PKS 66 AF/ PKS 66-2 AF) Parallelanslag Pendulbeskyttelsesskærm Grundplade Indstillingsarm til pendulbeskyttelseskappe Vingeskrue til indstilling af geringsvinkel Beskyttelsesskærm Spånudkast Håndgreb (isoleret gribeflade) Spændeskrue med skive Spændeflange Rundsavklinge* Holdeflange Savespindel Opsugningsslange* Omdirigeringsrør til spåner Støv-/spånebox* Skyder til støv-/spånebox Spændegreb til indstilling af snitdybde Snitdybdeskala Snitmarkering 45° Snitmarkering 0° Styreskinne* Taste til styreskinnelås Skruetvinge* *Tilbehør, som er illustreret og beskrevet i brugsanvisningen, er ikke indeholdt i leveringen. Det fuldstændige tilbehør findes i vores tilbehørsprogram. Tekniske data Håndrundsav Typenummer Nominel optagen effekt Omdrejningstal, ubelastet max. snitdybde – ved geringsvinkel 0° – ved geringsvinkel 45° Spindellås CutControl Støv-/spånebox

Angivelserne gælder for en nominel spænding [U] på 230 V. Disse angivelser kan variere ved afvigende spændinger og i landespecifikke udførelser. Indkoblingsstrømstødet kan forårsage kortfristede spændingsfald. Under ugunstige netbetingelser i tyndtbefolket område kan andre apparater blive påvirket heraf. Hvis strømtilførslens systemimpedans er mindre end 0,36 Ohm, er det usandsynligt, at der opstår ulemper.

1,8 5,4 / II Angivelserne gælder for en nominel spænding [U] på 230 V. Disse angivelser kan variere ved afvigende spændinger og i landespecifikke udførelser. Indkoblingsstrømstødet kan forårsage kortfristede spændingsfald. Under ugunstige netbetingelser i tyndtbefolket område kan andre apparater blive påvirket heraf. Hvis strømtilførslens systemimpedans er mindre end 0,36 Ohm, er det usandsynligt, at der opstår ulemper.

• PKS 66 AF/PKS 66-2 AF med styreskinne Støj-/vibrationsinformation Støjemissionsværdier bestemt iht. EN 60745-2-5. Værktøjets A-vægtede støjniveau er typisk: Lydtryksniveau 92 dB(A); lydeffektniveau 103 dB(A). Usikkerhed K=3 dB. Brug høreværn! Samlede vibrationsværdier ah (vektorsum for tre retninger) og usikkerhed K beregnet iht. EN 60745: savning i træ: ah =4,0 m/s2, K=1,5 m/s2, savning i metal: ah =3,0 m/s2, K=1,5 m/s2. Det svingningsniveau, der er angivet i nærværende instruktioner, er blevet målt iht. en standardiseret måleproces i EN 60745, og kan bruges til at sammenligne el-værktøjer. Det er også egnet til en foreløbig vurdering af svingningsbelastningen. Det angivede svingningsniveau repræsenterer de væsentlige anvendelser af el-værktøjet. Hvis el-værktøjet dog anvendes til andre formål, med forskellige tilbehørsdele, med afvigende indsatsværktøj eller utilstrækkelig vedligeholdelse, kan svingningsniveauet afvige. Dette kan føre til en betydelig forøgelse af svingningsbelastningen i hele arbejdstidsrummet. Til en nøjagtig vurdering af svingningsbelastningen bør der også tages højde for de tider, i hvilke værktøjet er slukket eller godt nok kører, men rent faktisk ikke anvendes. Dette kan føre til en betydelig reduktion af svingningsbelastningen i hele arbejdstidsrummet. Fastlæg ekstra sikkerhedsforanstaltninger til beskyttelse af brugeren mod svingningers virkning som f.eks.: Vedligeholdelse af el-værktøj og indsatsværktøj, holde hænder varme, organisation af arbejdsforløb. Overensstemmelseserklæring Vi erklærer som eneansvarlig, at det produkt, der er beskrevet under „Tekniske data“, opfylder alle bestemmelser i direktiverne 2011/65/EU, 2014/30/EU, 2006/42/EF med tilhørende ændringer samt følgende standarder: EN 60745-1, EN 60745-2-5. Teknisk dossier (2006/42/EF) ved: Robert Bosch GmbH, PT/ETM9, 70764 Leinfelden-Echterdingen, GERMANY Bosch Power Tools Henk Becker Executive Vice President Engineering Helmut Heinzelmann Head of Product Certification PT/ETM9 Robert Bosch GmbH, Power Tools Division 70764 Leinfelden-Echterdingen, GERMANY Leinfelden, 19.09.2014 Montering Isætning/udskiftning af rundsavklinge Træk stikket ud af stikkontakten, før der udføres arbejde på el-værktøjet. Brug beskyttelseshandsker, når savklingen monteres. Berøring med savklingen er forbundet med kvæstelsesfare. Benyt kun savklinger, der lever op til de tekniske data i denne betjeningsvejledning. Anvend under ingen omstændigheder slibeskiver som indsatsværktøj. Savklinge vælges En oversigt over anbefalede savklinger findes bag i denne vejledning. Savklinge demonteres (se Fig. A) El-værktøjet skal helst lægges fra på motorhusets frontside, når værktøj skal skiftes. – Tryk tasten til spindellåsen 4 og hold den trykket ned. Betjen kun spindellåsetasten 4, når savspindlen står stille. Ellers kan el-værktøjet blive beskadiget. – Drej spændeskruen 18 ud i drejeretningen med unbrakonøglen 6. – Sving pendulbeskyttelsesskærmen 11 tilbage og hold fast i den. – Fjern spændeflangen 19 og savklingen 20 fra savspindlen

1 609 92A 0T4 | (14.10.14) OBJ_BUCH-841-007.book Page 64 Tuesday, October 14, 2014 11:25 AM 64 | Dansk Savklinge monteres (se Fig. A) El-værktøjet skal helst lægges fra på motorhusets frontside, når værktøj skal skiftes. – Rengør savklingen 20 og alle spændedele, der skal monteres. – Sving pendulbeskyttelsesskærmen 11 tilbage og hold fast i den. – Anbring savklingen 20 på holdeflangen 21. Tændernes skæreretning (pilretning på savklingen) og drejeretningspilen på beskyttelsesskærmen 15 skal stemme overens. – Sæt spændeflangen 19 på og skru spændeskruen 18 i i drejeretningen . Kontrollér, at holdeflange 21 og spændeflange 19 er monteret rigtigt. – Tryk tasten til spindellåsen 4 og hold den trykket ned. – Spænd spændeskruen 18 fast i drejeretning med unbrakonøglen 6. Fastspændingsmomentet skal være 6–9 Nm, det svarer til håndfast plus ¼ omdrejning. Egen opsugning (se Fig. C–E) Støv-/spåneboxen 25 kan bruges til småt arbejde med lukket skyder 26. Til større arbejde bør ud lade skyderen 26 være åben, så spånerne kan falde ud. Stik støv-/spåneboxen 25 fast ind i spånudkastet 16. Tøm støv-/spåneboxen 25 rettidigt, så arbejdet forbliver effektivt. Støv-/spåneboxen 25 tømmes ved at trække den af spånudkastet 16. Tryk skyderen 26 opad, drej støv-/spåneboxen 25 ud til siden og tøm den. Rengør tilslutningsstudsen på støv-/spåneboxen 25, før den sættes på. Støv-/spånudsugning (se Fig. B–E) Funktioner Træk stikket ud af stikkontakten, før der udføres arbejde på el-værktøjet. Træk stikket ud af stikkontakten, før der udføres arbejde på el-værktøjet. Støv fra materialer som f.eks. blyholdig maling, nogle træsorter, mineraler og metal kan være sundhedsfarlige. Berøring eller indånding af støv kan føre til allergiske reaktioner og/eller åndedrætssygdomme hos brugeren eller personer, der opholder sig i nærheden af arbejdspladsen. Bestemt støv som f.eks. ege- eller bøgestøv gælder som kræftfremkaldende, især i forbindelse med ekstra stoffer til træbehandling (chromat, træbeskyttelsesmiddel). Asbestholdigt materiale må kun bearbejdes af fagfolk. – Brug helst en støvopsugning, der egner sig til materialet. – Sørg for god udluftning af arbejdspladsen. – Det anbefales at bære åndeværn med filterklasse P2. Overhold forskrifterne, der gælder i dit land vedr. de materialer, der skal bearbejdes. Undgå at der samler sig støv på arbejdspladsen. Støv kan let antænde sig selv. Bemærk: Brug under savearbejdet altid omdirigeringsrøret 24 eller støv-/spåneboxen 25 for at undgå at blive ramt af omkringflyvende spåner. Omdirigeringsrøret 24 kan bruges med eller uden tilsluttet støv-/spåneopsugning. Drej omdirigeringsrøret 24 afhængigt af brugen, så du ikke rammes af spånerne, og stik det fast i spånudkastet 16. Snitdybde indstilles (se Fig. F) Tilpas snitdybden i forhold til emnets tykkelse. Mindre end en hel tandhøjde skal kunne ses under emnet. Løsne spændegrebet 27. Til en mindre snitdybde fjernes saven fra grundpladen 12, til en større snitdybde trykkes saven hen mod grundpladen 12. Indstil det ønskede mål på snitdybdeskalaen. Spænd spændegrebet 27 igen. Anvend en specialstøvsuger til opsugning af særligt sundhedsfarligt, kræftfremkaldende eller tørt støv. Brug Indstilling af geringsvinkel Løsne vingeskruerne 7 og 14. Sving saven ud til siden. Indstil det ønskede mål på skalaen 5. Skru vingeskruerne 7 og 14 fast igen. Bemærk: Ved geringssnit er snitdybden mindre end den viste værdi på snitdybdeskalaen 28. Snitmarkeringer (se Fig. G) (PKS 55 A/PKS 55-2 A/PKS 66 A/PKS 66 AF/ PKS 66-2 AF) Vinduet „CutControl“ 9, der kan klappes udad, bruges til at sikre en præcis føring af rundsaven i den snitlinje, der er anbragt på emnet. Vinduet „CutControl“ 9 har en markering for det retvinklede snit og en markering for 45°-snittet. Snitmarkeringen 0° 30 viser savklingens position ved et retvinklet snit. Snitmarkeringen 45° 29 viser savklingens position ved 45°-snit. Opsugning med fremmed støvsuger (se Fig. B) Anbring en opsugningsslange 23 (tilbehør) på spånudkastet 16. Forbind opsugningsslangen 23 med en støvsuger (tilbehør). En oversigt over tilslutning af forskellige støvsugere findes bagest i denne vejledning. Eæl-værktøjet kan tilsluttes direkte til stikdåsen på en almindelig Bosch støvsuger med fjernbetjening. Denne starter automatisk, når el-værktøjet tændes. Støvsugeren skal være egnet til det materiale, som skal opsuges. 1 609 92A 0T4 | (14.10.14) Bosch Power Tools OBJ_BUCH-841-007.book Page 65 Tuesday, October 14, 2014 11:25 AM Dansk | 65 Til et målnøjagtigt snit positioneres rundsaven på emnet, som vist på billedet. Du skal helst gennemføre et prøvesnit. Snitmarkeringer (PKS 55) Snitmarkeringen 0° 30 viser savklingens position ved et retvinklet snit. Snitmarkeringen 45° 29 viser savklingens position ved 45°-snit.
