BRUGSANVISNING PKS 55 BOSCH

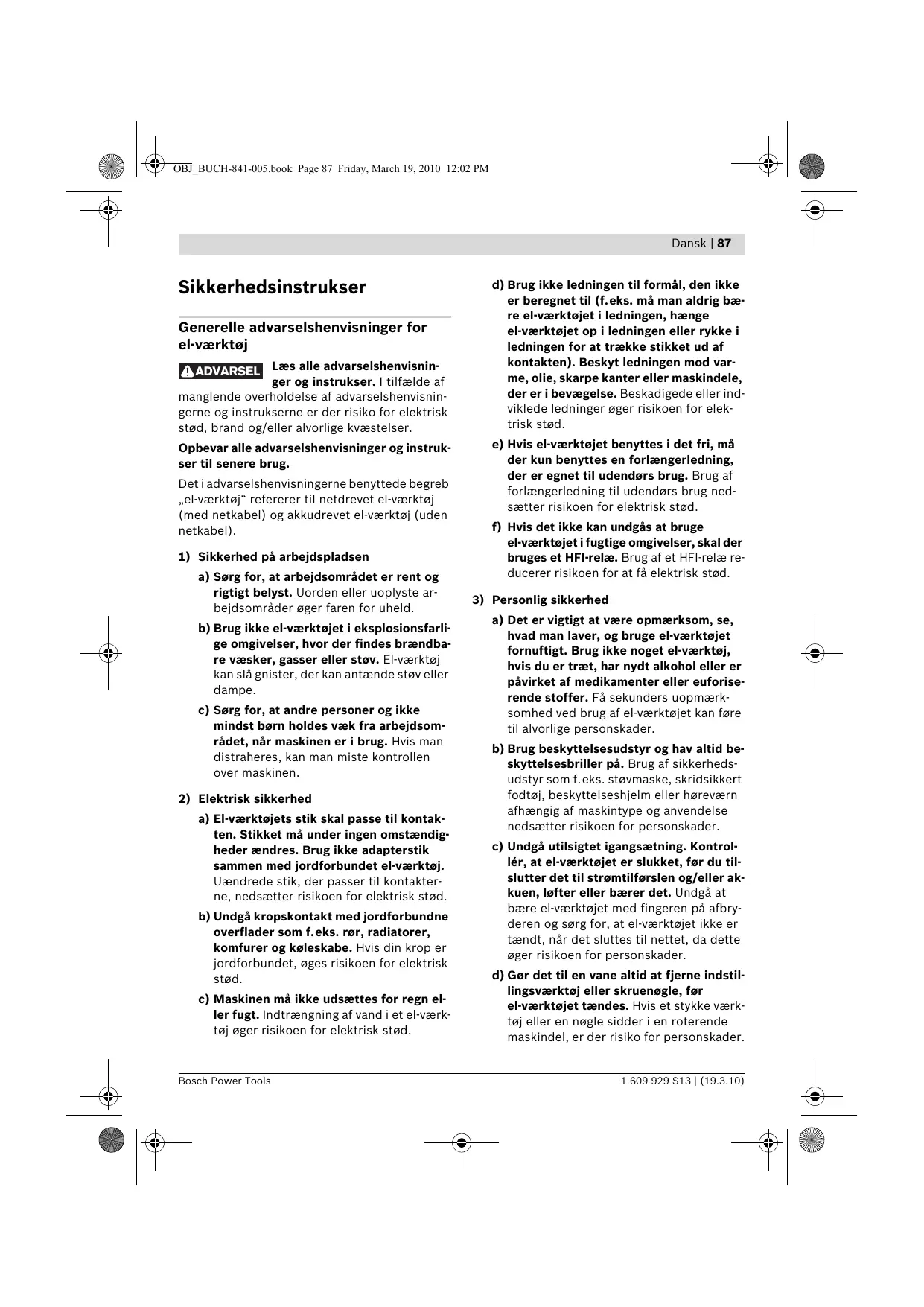

Generelle advarselshenvisninger for el-værktøj ADVARSEL Læs alle advarselshenvisninger og instrukser. I tilfælde af manglende overholdelse af advarselshenvisningerne og instrukserne er der risiko for elektrisk stød, brand og/eller alvorlige kvæstelser. Opbevar alle advarselshenvisninger og instrukser til senere brug. Det i advarselshenvisningerne benyttede begreb „el-værktøj“ refererer til netdrevet el-værktøj (med netkabel) og akkudrevet el-værktøj (uden netkabel).

1) Sikkerhed på arbejdspladsen

a) Sørg for, at arbejdsområdet er rent og rigtigt belyst. Uorden eller uoplyste arbejdsområder øger faren for uheld. b) Brug ikke el-værktøjet i eksplosionsfarlige omgivelser, hvor der findes brændbare væsker, gasser eller støv. El-værktøj kan slå gnister, der kan antænde støv eller dampe. c) Sørg for, at andre personer og ikke mindst børn holdes væk fra arbejdsområdet, når maskinen er i brug. Hvis man distraheres, kan man miste kontrollen over maskinen.

2) Elektrisk sikkerhed

a) El-værktøjets stik skal passe til kontakten. Stikket må under ingen omstændigheder ændres. Brug ikke adapterstik sammen med jordforbundet el-værktøj. Uændrede stik, der passer til kontakterne, nedsætter risikoen for elektrisk stød. b) Undgå kropskontakt med jordforbundne overflader som f.eks. rør, radiatorer, komfurer og køleskabe. Hvis din krop er jordforbundet, øges risikoen for elektrisk stød. c) Maskinen må ikke udsættes for regn eller fugt. Indtrængning af vand i et el-værktøj øger risikoen for elektrisk stød. Bosch Power Tools d) Brug ikke ledningen til formål, den ikke er beregnet til (f.eks. må man aldrig bære el-værktøjet i ledningen, hænge el-værktøjet op i ledningen eller rykke i ledningen for at trække stikket ud af kontakten). Beskyt ledningen mod varme, olie, skarpe kanter eller maskindele, der er i bevægelse. Beskadigede eller indviklede ledninger øger risikoen for elektrisk stød. e) Hvis el-værktøjet benyttes i det fri, må der kun benyttes en forlængerledning, der er egnet til udendørs brug. Brug af forlængerledning til udendørs brug nedsætter risikoen for elektrisk stød. f) Hvis det ikke kan undgås at bruge el-værktøjet i fugtige omgivelser, skal der bruges et HFI-relæ. Brug af et HFI-relæ reducerer risikoen for at få elektrisk stød.

3) Personlig sikkerhed

a) Det er vigtigt at være opmærksom, se, hvad man laver, og bruge el-værktøjet fornuftigt. Brug ikke noget el-værktøj, hvis du er træt, har nydt alkohol eller er påvirket af medikamenter eller euforiserende stoffer. Få sekunders uopmærksomhed ved brug af el-værktøjet kan føre til alvorlige personskader. b) Brug beskyttelsesudstyr og hav altid beskyttelsesbriller på. Brug af sikkerhedsudstyr som f.eks. støvmaske, skridsikkert fodtøj, beskyttelseshjelm eller høreværn afhængig af maskintype og anvendelse nedsætter risikoen for personskader. c) Undgå utilsigtet igangsætning. Kontrollér, at el-værktøjet er slukket, før du tilslutter det til strømtilførslen og/eller akkuen, løfter eller bærer det. Undgå at bære el-værktøjet med fingeren på afbryderen og sørg for, at el-værktøjet ikke er tændt, når det sluttes til nettet, da dette øger risikoen for personskader. d) Gør det til en vane altid at fjerne indstillingsværktøj eller skruenøgle, før el-værktøjet tændes. Hvis et stykke værktøj eller en nøgle sidder i en roterende maskindel, er der risiko for personskader. 1 609 929 S13 | (19.3.10) OBJ_BUCH-841-005.book Page 88 Friday, March 19, 2010 12:02 PM 88 | Dansk e) Undgå en anormal legemsposition. Sørg for at stå sikkert, mens der arbejdes, og kom ikke ud af balance. Dermed har du bedre muligheder for at kontrollere el-værktøjet, hvis der skulle opstå uventede situationer. f) Brug egnet arbejdstøj. Undgå løse beklædningsgenstande eller smykker. Hold hår, tøj og handsker væk fra dele, der bevæger sig. Dele, der er i bevægelse, kan gribe fat i løstsiddende tøj, smykker eller langt hår. g) Hvis støvudsugnings- og opsamlingsudstyr kan monteres, er det vigtigt, at dette tilsluttes og benyttes korrekt. Brug af en støvopsugning kan reducere støvmængden og dermed den fare, der er forbundet støv.

4) Omhyggelig omgang med og brug af

el-værktøj a) Undgå overbelastning af maskinen. Brug altid et el-værktøj, der er beregnet til det stykke arbejde, der skal udføres. Med det passende el-værktøj arbejder man bedst og mest sikkert inden for det angivne effektområde. b) Brug ikke et el-værktøj, hvis afbryder er defekt. Et el-værktøj, der ikke kan startes og stoppes, er farlig og skal repareres. c) Træk stikket ud af stikkontakten og/eller fjern akkuen, inden maskinen indstilles, der skiftes tilbehørsdele, eller maskinen lægges fra. Disse sikkerhedsforanstaltninger forhindrer utilsigtet start af el-værktøjet. d) Opbevar ubenyttet el-værktøj uden for børns rækkevidde. Lad aldrig personer, der ikke er fortrolige med maskinen eller ikke har gennemlæst disse instrukser, benytte maskinen. El-værktøj er farligt, hvis det benyttes af ukyndige personer. e) El-værktøjet bør vedligeholdes omhyggeligt. Kontroller, om bevægelige maskindele fungerer korrekt og ikke sidder fast, og om delene er brækket eller beskadiget, således at el-værktøjets funktion påvirkes. Få beskadigede dele repareret, inden maskinen tages i brug. Mange uheld skyldes dårligt vedligeholdte el-værktøjer. 1 609 929 S13 | (19.3.10) f) Sørg for, at skæreværktøjer er skarpe og rene. Omhyggeligt vedligeholdte skæreværktøjer med skarpe skærekanter sætter sig ikke så hurtigt fast og er nemmere at føre. g) Brug el-værktøj, tilbehør, indsatsværktøj osv. iht. disse instrukser. Tag hensyn til arbejdsforholdene og det arbejde, der skal udføres. Anvendelse af el-værktøjet til formål, som ligger uden for det fastsatte anvendelsesområde, kan føre til farlige situationer.

a) Sørg for, at el-værktøj kun repareres af kvalificerede fagfolk og at der kun benyttes originale reservedele. Dermed sikres størst mulig maskinsikkerhed. Sikkerhedsforskrifter for rundsave f FARE: Hold fingrene væk fra saveområdet og savklingen. Hold på ekstragrebet eller motorhuset med den anden hånd. Holdes saven med begge hænder, kan disse ikke kvæstes af savklingen. f Stik ikke fingrene ind under emnet. Beskyttelsesskærmen kan ikke beskytte dig mod savklingen under emnet. f Tilpas snitdybden i forhold til emnets tykkelse. Mindre end en hel tandhøjde skal kunne ses under emnet. f Hold aldrig det emne, der skal saves i, i hånden eller hen over benet. Sikre emnet på en stabil holder. Det er vigtigt at fastgøre emnet godt for at minimere fare for kropskontakt, klemning af savkling eller tab af kontrol. f Hold altid kun el-værktøjet i de isolerede gribeflader, når du udfører arbejde, hvor indsatsværktøjet kan ramme bøjede strømledninger eller værktøjets eget kabel. Kontakt med en spændingsførende ledning sætter også metaldele under spænding, hvilket fører til elektrisk stød. f Anvend altid et anslag eller en lige kantføring til længdeskæring. Dette forbedrer snitnøjagtigheden og reducerer muligheden for, at savklingen sætter sig i klemme. Bosch Power Tools OBJ_BUCH-841-005.book Page 89 Friday, March 19, 2010 12:02 PM Dansk | 89 f Anvend altid savklinger i den rigtige størrelse og med passende boring (f.eks. stjerneformet eller rund). Savklinger, der ikke passer til savens monteringsdele, løber ikke rundt, hvorved du taber kontrollen. f Anvend aldrig beskadigede eller forkerte savklinge-spændeskiver eller -skruer. Savklinge-spændeskiverne og -skruerne er konstrueret specielt til din sav for at sikre optimal ydelse og driftssikkerhed. f Årsager til et tilbageslag og hvordan et sådant undgås: – Et tilbageslag er den pludselige reaktion fra en fastsiddende eller forkert indstillet savklinge, der fører til, at en ukontrolleret sav løfter sig og bevæger sig ud af emnet og hen imod betjeningspersonen. – Har savklingen sat sig fast eller klemt sig fast i savspalten, blokerer den, og motorkraften slår saven tilbage ind mod betjeningspersonen. – Drejes eller indstilles savklingen forkert i savsnittet, kan tænderne på den bageste savklingekant sætte sig fast i emnets overflade, hvorved savklingen springer ud af savspalten og saven springer tilbage hen imod betjeningspersonen. Et tilbageslag resulterer af en forkert brug af saven. Det kan forhindres ved at træffe egnede sikkerhedsforanstaltninger, der beskrives i det følgende. f Hold saven fast med begge hænder og hold dine arme i en position, hvor du kan modstå tilbageslagskræfterne. Sørg altid for at stå på siden af savklingen, savklingen må aldrig befinde sig i en linje med din krop. Ved et tilbageslag kan saven springe tilbage, dog kan betjeningspersonen beherske tilbageslagskræfterne, hvis egnede foranstaltninger er truffet. f Sidder savklingen i klemme eller afbryder du arbejdet, slukkes saven og saven holdes roligt i emnet, til savklingen er stoppet. Forsøg aldrig at fjerne saven fra emnet eller at trække den tilbage, så længe savklingen bevæger sig, ellers kan der opstå et tilbageslag. Lokalisér og afhjælp årsagen til, at savklingen sidder i klemme. Bosch Power Tools f Ønsker du at starte en sav, der sidder i emnet, centreres savklingen i savspalten, hvorefter det kontrolleres, at savtænderne ikke sidder fast i emnet. Sidder savklingen i klemme, kan den bevæge sig ud af emnet eller føre til et tilbageslag, hvis saven startes igen. f Understøt store plader for at reducere risikoen for et tilbageslag som følge af en fastsiddende savklinge. Store plader kan bøje sig under deres egen vægt. Plader skal støttes på begge sider, både i nærheden af savspalten og ved kanten. f Anvend ikke uskarpe eller beskadigede savklinger. Savklinger med uskarpe eller forkert indstillede tænder fører til øget friktion, fastklemning af savklingen og tilbageslag, fordi savspalten er for smal. f Spænd snitdybde- og snitvinkelindstillingerne, før savearbejdet påbegyndes. Ændrer indstillingerne sig under savearbejdet, kan savklingen sætte sig i klemme, hvilket kan føre til et tilbageslag. f Vær særlig forsigtig ved „lommesnit“ i bestående vægge eller andre områder, hvor man ikke har direkte indblik. Den neddykkende savklinge kan blokere i forbindelse med savning i skjulte genstande, hvilket kan føre til et tilbageslag. f Kontrollér altid før brug, at den nederste beskyttelsesskærm lukker korrekt. Anvend ikke saven, hvis den nederste beskyttelsesskærm ikke kan bevæges frit og den ikke lukker med det samme. Klem eller bind aldrig den nederste beskyttelsesskærm fast i åben position. Falder saven utilsigtet ned på jorden, kan den nederste beskyttelsesskærm deformeres. Åben beskyttelsesskærmen med tilbagetræksarmen og sørg for at sikre, at den bevæger sig frit og at hverken savklingen eller andre dele berøres, uafhængigt af snitvinklerne. f Kontrollér fjederfunktionen for den nederste beskyttelsesskærm. Sørg for at få saven vedligeholdt før brug, hvis den nederste beskyttelsesskærm og fjederen ikke fungerer korrekt. Beskadigede dele, klæbrige aflejringer eller ophobede spåner er med til, at den nederste beskyttelsesskærm arbejder forsinket. 1 609 929 S13 | (19.3.10) OBJ_BUCH-841-005.book Page 90 Friday, March 19, 2010 12:02 PM 90 | Dansk f Åben kun den nederste beskyttelsesskærm med hånden i forbindelse med særlige snit som f.eks. „dyk- og vinkelsnit“. Åben den nederste beskyttelsesskærm med tilbagetræksarmen og slip den, så snart savklingen er dykket ind i emnet. Ved alt andet savearbejde skal den nederste beskyttelsesskærm arbejde automatisk. f El-værktøjet må ikke benyttes, hvis ledningen er beskadiget. Berør ikke den beskadigede ledning og træk netstikket ud, hvis ledningen beskadiges under arbejdet. Beskadigede ledninger øger risikoen for elektrisk stød. f Saven må kun lægges fra på værktøjsbænken eller gulvet, hvis den nederste beskyttelsesskærm dækker over savklingen. En ubeskyttet, efterløbende savklinge bevæger saven mod snitretningen og saver i alt, hvad der kommer i nærheden af saven. Overhold savens efterløbstid. Funktionsbeskrivelse f Stik ikke fingrene ind i spånudkastningsåbningen. Du kan blive kvæstet af roterende dele. f Arbejd ikke med saven over hovedhøjde. Da du i denne position ikke har nogen tilstrækkelig kontrol over el-værktøjet. f Anvend egnede søgeinstrumenter til at finde frem til skjulte forsyningsledninger eller kontakt det lokale forsyningsselskab. Kontakt med elektriske ledninger kan føre til brand og elektrisk stød. Beskadigelse af en gasledning kan føre til eksplosion. Brud på et vandrør kan føre til materiel skade eller elektrisk stød. f Anvend ikke el-værktøjet stationært. Det er ikke beregnet til drift med savebord. f Anvend ikke savklinger af HSS-stål. Sådanne savklinger kan let brække. f Sav ikke i jernmetaller. Glødende spåner kan antænde støvopsugning. f Hold altid maskinen fast med begge hænder og sørg for at stå sikkert under arbejdet. El-værktøjet føres sikkert med to hænder. f Sikr emnet. Et emne holdes bedre fast med spændeanordninger eller skruestik end med hånden. f El-værktøjet må først lægges fra, når det står helt stille. Indsatsværktøjet kan sætte sig i klemme, hvilket kan medføre, at man taber kontrollen over el-værktøjet. Læs alle advarselshenvisninger og instrukser. I tilfælde af manglende overholdelse af advarselshenvisningerne og instrukserne er der risiko for elektrisk stød, brand og/eller alvorlige kvæstelser. Beregnet anvendelse El-værktøjet er bestemt til- på fast underlag – at udføre længde- og tværsnit med lige snitforløb og på gering i træ. Med tilsvarende savklinger kan der også saves i tyndvæggede ikke-jernholdige metaller som f.eks. profiler. Det er ikke tilladt at bearbejde jernholdige metaller. Illustrerede komponenter Nummereringen af de illustrerede komponenter refererer til illustrationen af el-værktøjet på illustrationssiden. 1 Kontaktspærre til start-stop-kontakt 2 Start-stop-kontakt 3 Ekstrahåndtag (isoleret gribeflade) 4 Spindel-låsetaste 5 Skala geringsvinkel 6 Unbraconøglen 7 Vingeskrue til indstilling af geringsvinkel 8 Vingeskrue til parallelanslag 9 Vindue til snitlinje „CutControl“ (PKS 55 A/PKS 66 A/PKS 66 AF) 10 Parallelanslag 11 Pendulbeskyttelsesskærm 12 Grundplade 13 Indstillingsarm til pendulbeskyttelseskappe 14 Vingeskrue til indstilling af geringsvinkel 1 609 929 S13 | (19.3.10) Bosch Power Tools OBJ_BUCH-841-005.book Page 91 Friday, March 19, 2010 12:02 PM Dansk | 91 15 Beskyttelsesskærm 26 Skyder til støv-/spånebox 16 Spånudkast 27 Spændegreb til indstilling af snitdybde 17 Håndgreb (isoleret gribeflade) 28 Snitdybdeskala 18 Spændeskrue med skive 29 Snitmarkering 45° 19 Spændeflange 30 Snitmarkering 0° 20 Rundsavklinge* 31 Skruetvinge* 21 Holdeflange 32 Styreskinne* 22 Savespindel 33 Taste til styreskinnelås 23 Opsugningsslange* *Tilbehør, som er illustreret og beskrevet i betjeningsvejledningen, er ikke indeholdt i leveringen. Det fuldstændige tilbehør findes i vores tilbehørsprogram. 24 Omdirigeringsrør til spåner 25 Støv-/spånebox* Tekniske data Håndrundsav PKS 55 PKS 55 A PKS 66 A PKS 66 AF* 3 603 E00 0.. 3 603 E01 0.. 3 603 E02 0..

3,9 3,9 5,4 / II / II / II Vægt svarer til EPTA-Procedure 01/2003 Beskyttelsesklasse Angivelserne gælder for nominelle spændinger [U] 230/240 V. Disse angivelser kan variere ved lavere spændinger og i landespecifikke udførelser. Se typenummer på el-værktøjets typeskilt. Handelsbetegnelserne for de enkelte el-værktøjer kan variere. Kun til el-værktøj uden startstrømsbegrænsning: Indkoblingsstrømstødet kan forårsage kortfristede spændingsfald. Under ugunstige netbetingelser i tyndtbefolket område kan andre apparater blive påvirket heraf. Hvis strømtilførslens systemimpedans er mindre end 0,36 Ohm, er det usandsynligt, at der opstår ulemper.

• PKS 66 AF med styreskinne Bosch Power Tools 1 609 929 S13 | (19.3.10) OBJ_BUCH-841-005.book Page 92 Friday, March 19, 2010 12:02 PM 92 | Dansk Støj-/vibrationsinformation Måleværdier for støj beregnet iht. EN 60745. Værktøjets A-vægtede støjniveau er typisk: Lydtryksniveau 101 dB(A); lydeffektniveau 112 dB(A). Usikkerhed K=3 dB. Brug høreværn! Samlede vibrationsværdier (vektorsum for tre retninger) beregnet iht. EN 60745: Vibrationseksponering ah =4,0 m/s2, usikkerhed K =1,5 m/s2. Det svingningsniveau, der er angivet i nærværende instruktioner, er blevet målt iht. en standardiseret måleproces i EN 60745, og kan bruges til at sammenligne el-værktøjer. Det er også egnet til en foreløbig vurdering af svingningsbelastningen. Det angivede svingningsniveau repræsenterer de væsentlige anvendelser af el-værktøjet. Hvis el-værktøjet dog anvendes til andre formål, med afvigende indsatsværktøj eller utilstrækkelig vedligeholdelse, kan svingningsniveauet afvige. Dette kan føre til en betydelig forøgelse af svingningsbelastningen i hele arbejdstidsrummet. Til en nøjagtig vurdering af svingningsbelastningen bør der også tages højde for de tider, i hvilke værktøjet er slukket eller godt nok kører, men rent faktisk ikke anvendes. Dette kan føre til en betydelig reduktion af svingningsbelastningen i hele arbejdstidsrummet. Fastlæg ekstra sikkerhedsforanstaltninger til beskyttelse af brugeren mod svingningers virkning som f.eks.: Vedligeholdelse af el-værktøj og indsatsværktøj, holde hænder varme, organisation af arbejdsforløb. Overensstemmelseserklæring Vi erklærer under almindeligt ansvar, at det produkt, der er beskrevet under „Tekniske data“, er i overensstemmelse med følgende standarder eller normative dokumenter: EN 60745 iht. bestemmelserne i direktiverne 2004/108/EF, 2006/42/EF. Teknisk dossier hos: Robert Bosch GmbH, PT/ESC, D-70745 Leinfelden-Echterdingen 1 609 929 S13 | (19.3.10) Dr. Egbert Schneider Senior Vice President Engineering Dr. Eckerhard Strötgen Head of Product Certification Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen

Montering Isætning/udskiftning af rundsavklinge f Træk stikket ud af stikkontakten, før der udføres arbejde på el-værktøjet. f Brug beskyttelseshandsker, når savklingen monteres. Berøring med savklingen er forbundet med kvæstelsesfare. f Benyt kun savklinger, der lever op til de tekniske data i denne betjeningsvejledning. f Anvend under ingen omstændigheder slibeskiver som indsatsværktøj. Savklinge vælges En oversigt over anbefalede savklinger findes bag i denne vejledning. Savklinge demonteres (se Fig. A) El-værktøjet skal helst lægges fra på motorhusets frontside, når værktøj skal skiftes. – Tryk tasten til spindellåsen 4 og hold den trykket ned. f Betjen kun spindellåsetasten 4, når savspindlen står stille. Ellers kan el-værktøjet blive beskadiget. – Drej spændeskruen 18 ud i drejeretningen n med unbrakonøglen 6. – Sving pendulbeskyttelsesskærmen 11 tilbage og hold fast i den. – Fjern spændeflangen 19 og savklingen 20 fra savspindlen 22. Bosch Power Tools OBJ_BUCH-841-005.book Page 93 Friday, March 19, 2010 12:02 PM Dansk | 93 Savklinge monteres (se Fig. A) El-værktøjet skal helst lægges fra på motorhusets frontside, når værktøj skal skiftes. Bemærk: Brug under savearbejdet altid omdirigeringsrøret 24 eller støv-/spåneboxen 25 for at undgå at blive ramt af omkringflyvende spåner. Omdirigeringsrøret 24 kan bruges med eller uden tilsluttet støv-/spåneopsugning. Drej omdirigeringsrøret 24 afhængigt af brugen, så du ikke rammes af spånerne, og stik det fast i spånudkastet 16. – Rengør savklingen 20 og alle spændedele, der skal monteres. – Sving pendulbeskyttelsesskærmen 11 tilbage og hold fast i den. – Anbring savklingen 20 på holdeflangen 21. Tændernes skæreretning (pilretning på savklingen) og drejeretningspilen på beskyttelsesskærmen 15 skal stemme overens. – Sæt spændeflangen 19 på og skru spændeskruen 18 i i drejeretningen o. Kontrollér, at holdeflange 21 og spændeflange 19 er monteret rigtigt. – Tryk tasten til spindellåsen 4 og hold den trykket ned. – Spænd spændeskruen 18 fast i drejeretning o med unbrakonøglen 6. Fastspændingsmomentet skal være 6–9 Nm, det svarer til håndfast plus ¼ omdrejning. Anbring en opsugningsslange 23 (tilbehør) på spånudkastet 16. Forbind opsugningsslangen 23 med en støvsuger (tilbehør). En oversigt over tilslutning af forskellige støvsugere findes bagest i denne vejledning. Støv-/spånudsugning (se Fig. B – E) Anvend en specialstøvsuger til opsugning af særligt sundhedsfarligt, kræftfremkaldende eller tørt støv. f Træk stikket ud af stikkontakten, før der udføres arbejde på el-værktøjet. f Støv fra materialer som f.eks. blyholdig maling, nogle træsorter, mineraler og metal kan være sundhedsfarlige. Berøring eller indånding af støv kan føre til allergiske reaktioner og/eller åndedrætssygdomme hos brugeren eller personer, der opholder sig i nærheden af arbejdspladsen. Bestemt støv som f.eks. ege- eller bøgestøv gælder som kræftfremkaldende, især i forbindelse med ekstra stoffer til træbehandling (chromat, træbeskyttelsesmiddel). Asbestholdigt materiale må kun bearbejdes af fagfolk. – Anvend helst en støvopsugning. – Sørg for god udluftning af arbejdspladsen. – Det anbefales at bære åndeværn med filterklasse P2. Opsugning med fremmed støvsuger (se Fig. B) Eæl-værktøjet kan tilsluttes direkte til stikdåsen på en almindelig Bosch støvsuger med fjernbetjening. Denne starter automatisk, når el-værktøjet tændes. Støvsugeren skal være egnet til det materiale, som skal opsuges. Egen opsugning (se Fig. C–E) Støv-/spåneboxen 25 kan bruges til småt arbejde med lukket skyder 26. Til større arbejde bør ud lade skyderen 26 være åben, så spånerne kan falde ud. Stik støv-/spåneboxen 25 fast ind i spånudkastet 16. Tøm støv-/spåneboxen 25 rettidigt, så arbejdet forbliver effektivt. Støv-/spåneboxen 25 tømmes ved at trække den af spånudkastet 16. Tryk skyderen 26 opad, drej støv-/spåneboxen 25 ud til siden og tøm den. Rengør tilslutningsstudsen på støv-/spåneboxen 25, før den sættes på. Overhold forskrifterne, der gælder i dit land vedr. de materialer, der skal bearbejdes. Bosch Power Tools 1 609 929 S13 | (19.3.10) OBJ_BUCH-841-005.book Page 94 Friday, March 19, 2010 12:02 PM 94 | Dansk Brug Funktioner f Træk stikket ud af stikkontakten, før der udføres arbejde på el-værktøjet. Snitmarkeringer (PKS 55) Snitmarkeringen 0° (30) viser savklingens position ved et retvinklet snit. Snitmarkeringen 45° (29) viser savklingens position ved 45°-snit. Snitdybde indstilles (se Fig. F) f Tilpas snitdybden i forhold til emnets tykkelse. Mindre end en hel tandhøjde skal kunne ses under emnet. Løsne spændegrebet 27. Til en mindre snitdybde fjernes saven fra grundpladen 12, til en større snitdybde trykkes saven hen mod grundpladen 12. Indstil det ønskede mål på snitdybdeskalaen. Spænd spændegrebet 27 igen. Indstilling af geringsvinkel Løsne vingeskruerne 7 og 14. Sving saven ud til siden. Indstil det ønskede mål på skalaen 5. Skru vingeskruerne 7 og 14 fast igen. Bemærk: Ved geringssnit er snitdybden mindre end den viste værdi på snitdybdeskalaen 28. Snitmarkeringer (se Fig. G) (PKS 55 A/PKS 66 A/PKS 66 AF) Vinduet „CutControl“ 9, der kan klappes udad, bruges til at sikre en præcis føring af rundsaven i den snitlinje, der er anbragt på emnet. Vinduet „CutControl“ 9 har en markering for det retvinklede snit og en markering for 45°-snittet. Snitmarkeringen 0° (30) viser savklingens position ved et retvinklet snit. Snitmarkeringen 45° (29) viser savklingens position ved 45°-snit.

Til et målnøjagtigt snit positioneres rundsaven på emnet, som vist på billedet. Du skal helst gennemføre et prøvesnit. Ibrugtagning f Kontrollér netspændingen! Strømkildens spænding skal stemme overens med angivelserne på el-værktøjets typeskilt. El-værktøj til 230 V kan også tilsluttes 220 V. Tænd/sluk El-værktøjet tages i brug ved først at aktivere kontaktspærren 1 og herefter trykke på startstop-kontakten 2 og holde den nede. El-værktøjet slukkes ved at slippe start-stopkontakten 2. Bemærk: Af sikkerhedstekniske grunde kan start-stop-kontakten 2 ikke fastlåses; den skal trykkes ned og holdes nede, så længe saven er i drift. Arbejdsvejledning Beskyt savklingerne mod stød og slag. Før el-værktøjet jævnt og med let skub i snitretning. For stærk fremføring forringer indsatsværktøjets levetid betydeligt og kan beskadige el-værktøjet. Til et målnøjagtigt snit positioneres rundsaven på emnet, som vist på billedet. Du skal helst gennemføre et prøvesnit. 1 609 929 S13 | (19.3.10) Saveevnen og snitkvaliteten afhænger i væsentlig grad af savklingens tilstand og tandform. Anvend derfor kun skarpe savklinger, som er egnet til det materiale, som der skal saves i. Bosch Power Tools OBJ_BUCH-841-005.book Page 95 Friday, March 19, 2010 12:02 PM Dansk | 95 Savning i træ Det rigtige valg af savklingen retter sig efter træart, trækvalitet og om der skal gennemføres længde- eller tværsnit. Ved længdesavning af gran opstår der lange, spiralformede spåner. Bøge- og egestøv er specielt sundhedsfarligt, arbejd derfor kun med støvopsugning. Savning i ikke-jernholdigt metal Bemærk: Anvend kun en skarp savklinge, der er egnet til ikke-jernholdigt metal. Dette sikrer et rent snit og forhindrer, at savklingen sammenklæbes. Før el-værktøjet i tændt tilstand mod emnet og forsav det forsigtigt. Fortsæt herefter arbejdet med lille fremføring og uden afbrydelse. Start altid snittet ved profiler ved den smalle side, ved U-profiler aldrig på den åbne side. Understøt lange profiler for at undgå en fastklemning af savklingen og et tilbageslag af el-værktøjet. Savning med parallelanslag (se Fig. H) Parallelanslaget 10 gør det muligt at udføre nøjagtige snit langs med en emnekant og save striber med ens mål. Løsne vingeskruen 8 og skub parallelanslagets skala 10 gennem føringen i grundpladen 12. Indstil den ønskede snitbredde som skalaværdi på den tilsvarende snitmarkering 30 hhv. 29, se afsnit „Snitmarkeringer“. Spænd vingeskruen 8 igen. Savning med hjælpeanslag (se Fig. I) Til bearbejdning af store emner eller til skæring af lige kanter kan man fastgøre et bræt eller en liste som hjælpeanslag på emnet og føre grundpladen på rundsaven langs med hjælpeanslaget. Savning med styreskinne (se billede J – L) Ved hjælp af styreskinnen 32 kan man gennemføre snit, der forløber i en lige linje. Den skridsikre belægning forhindrer, at styreskinnen glider, og skåner emneoverfladen. Styreskinnen 32 kan forlænges. Drej styreskinnen 32 180° og samle de to styreskinner 32. Tryk til låsning på tasten 33. Tryk til demontering på tasten 33 på den anden side og træk styreskinnerne 32 ud af hinanden. Bosch Power Tools Styreskinnen 32 har to markeringer på oversiden. Siden med markeringen „90°“ bruges til retvinklede snit, siden med markeringen „45°“ bruges til alle andre geringssnit. Gummilæben på styreskinnen er ved 90°- og 45°-snit en spånbeskyttelse, der forhindrer en beskadigelse af overfladen, når der saves i træmaterialer. Gummilæben tilpasses i forbindelse med det første savearbejde, så den passer til rundsaven, og saves en smule af. Bemærk: Styreskinnen 32 skal altid ligge op ad emnets kant, der hvor der skal saves, og må ikke rage ud over kanten. Rager styreskinnen 32 ud over emnets ende, må rundsaven ikke stå på styreskinnen 32, uden at man holder fast i den. Styreskinnen 32 er af kunststof og bærer ikke rundsaven. Fastgør styreskinnen 32 på emnet med de specielle skruetvinger 31. Sørg for, at den buede del på den indvendige side af skruetvingen 31 sidder i styreskinnens udsparing 32. Tænd for el-værktøjet og før det jævnt og med let skub i snitretningen. Vedligeholdelse og service Vedligeholdelse og rengøring f Træk stikket ud af stikkontakten, før der udføres arbejde på el-værktøjet. f El-værktøj og el-værktøjets ventilationsåbninger skal altid holdes rene for at sikre et godt og sikkert arbejde. Pendulbeskyttelsesskærmen skal altid kunne bevæges frit og lukkes automatisk. Derfor skal området omkring beskyttelsesskærmen altid være rent. Fjern støv og spåner med trykluft eller en pensel. Savklinger uden belægning kan beskyttes mod korrosion med et tyndt lag syrefri olie. Fjern olien igen før savearbejdet påbegyndes, da træ ellers bliver plettet. 1 609 929 S13 | (19.3.10) OBJ_BUCH-841-005.book Page 96 Friday, March 19, 2010 12:02 PM 96 | Dansk Harpiks- eller limrester på savklingen forringer snitkvaliteten. Rengør derfor savklinger umiddelbart efter brug. Skulle el-værktøjet trods omhyggelig fabrikation og kontrol holde op med at fungere, skal reparationen udføres af et autoriseret serviceværksted for Bosch-elektroværktøj. El-værktøjets 10-cifrede typenummer (se typeskilt) skal altid angives ved forespørgsler og bestilling af reservedele. Kundeservice og kunderådgivning Kundeservice besvarer dine spørgsmål vedr. reparation og vedligeholdelse af dit produkt samt reservedele. Reservedelstegninger og informationer om reservedele findes også under: www.bosch-pt.com Bosch kundeservice-team vil gerne hjælpe dig med at besvare spørgsmål vedr. køb, anvendelse og indstilling af produkter og tilbehør. Dansk Bosch Service Center Telegrafvej 3 2750 Ballerup Tel. Service Center: +45 (4489) 8855 Fax: +45 (4489) 87 55 E-Mail: vaerktoej@dk.bosch.com Bortskaffelse El-værktøj, tilbehør og emballage skal genbruges på en miljøvenlig måde. Gælder kun i EU-lande: Smid ikke el-værktøj ud sammen med det almindelige husholdningsaffald! Iht. det europæiske direktiv 2002/96/EF om affald af elektrisk og elektronisk udstyr skal kasseret elektrisk udstyr indsamles separat og genbruges iht. gældende miljøforskrifter. Ret til ændringer forbeholdes. 1 609 929 S13 | (19.3.10) Bosch Power Tools OBJ_BUCH-841-005.book Page 97 Friday, March 19, 2010 12:02 PM Svenska | 97 Säkerhetsanvisningar
