GEBRUIKSAANWIJZING PKS 55 BOSCH

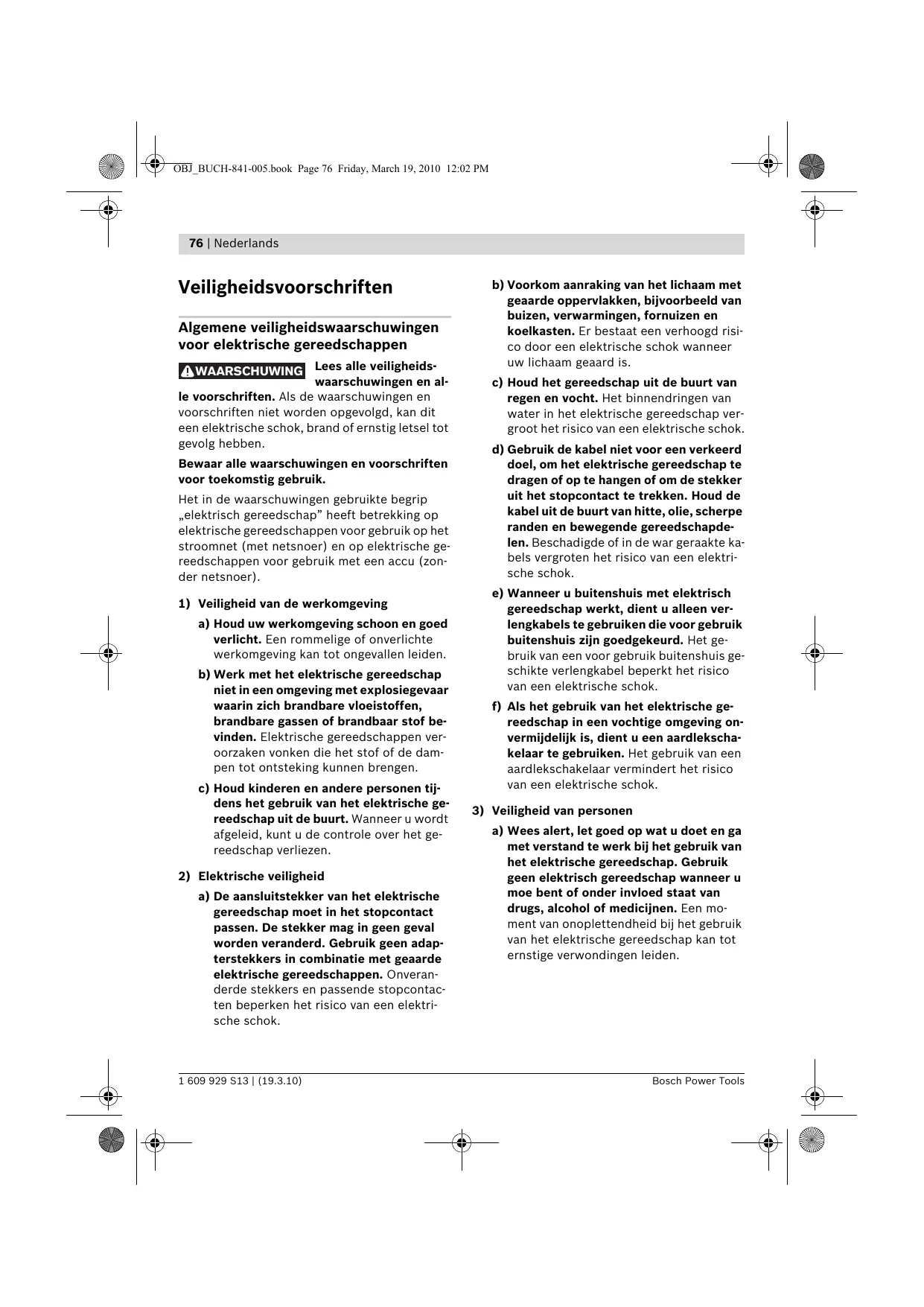

Algemene veiligheidswaarschuwingen voor elektrische gereedschappen WAARSCHUWING Lees alle veiligheidswaarschuwingen en alle voorschriften. Als de waarschuwingen en voorschriften niet worden opgevolgd, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben. Bewaar alle waarschuwingen en voorschriften voor toekomstig gebruik. Het in de waarschuwingen gebruikte begrip „elektrisch gereedschap” heeft betrekking op elektrische gereedschappen voor gebruik op het stroomnet (met netsnoer) en op elektrische gereedschappen voor gebruik met een accu (zonder netsnoer).

1) Veiligheid van de werkomgeving

a) Houd uw werkomgeving schoon en goed verlicht. Een rommelige of onverlichte werkomgeving kan tot ongevallen leiden. b) Werk met het elektrische gereedschap niet in een omgeving met explosiegevaar waarin zich brandbare vloeistoffen, brandbare gassen of brandbaar stof bevinden. Elektrische gereedschappen veroorzaken vonken die het stof of de dampen tot ontsteking kunnen brengen. c) Houd kinderen en andere personen tijdens het gebruik van het elektrische gereedschap uit de buurt. Wanneer u wordt afgeleid, kunt u de controle over het gereedschap verliezen.

2) Elektrische veiligheid

a) De aansluitstekker van het elektrische gereedschap moet in het stopcontact passen. De stekker mag in geen geval worden veranderd. Gebruik geen adapterstekkers in combinatie met geaarde elektrische gereedschappen. Onveranderde stekkers en passende stopcontacten beperken het risico van een elektrische schok. 1 609 929 S13 | (19.3.10) b) Voorkom aanraking van het lichaam met geaarde oppervlakken, bijvoorbeeld van buizen, verwarmingen, fornuizen en koelkasten. Er bestaat een verhoogd risico door een elektrische schok wanneer uw lichaam geaard is. c) Houd het gereedschap uit de buurt van regen en vocht. Het binnendringen van water in het elektrische gereedschap vergroot het risico van een elektrische schok. d) Gebruik de kabel niet voor een verkeerd doel, om het elektrische gereedschap te dragen of op te hangen of om de stekker uit het stopcontact te trekken. Houd de kabel uit de buurt van hitte, olie, scherpe randen en bewegende gereedschapdelen. Beschadigde of in de war geraakte kabels vergroten het risico van een elektrische schok. e) Wanneer u buitenshuis met elektrisch gereedschap werkt, dient u alleen verlengkabels te gebruiken die voor gebruik buitenshuis zijn goedgekeurd. Het gebruik van een voor gebruik buitenshuis geschikte verlengkabel beperkt het risico van een elektrische schok. f) Als het gebruik van het elektrische gereedschap in een vochtige omgeving onvermijdelijk is, dient u een aardlekschakelaar te gebruiken. Het gebruik van een aardlekschakelaar vermindert het risico van een elektrische schok.

3) Veiligheid van personen

a) Wees alert, let goed op wat u doet en ga met verstand te werk bij het gebruik van het elektrische gereedschap. Gebruik geen elektrisch gereedschap wanneer u moe bent of onder invloed staat van drugs, alcohol of medicijnen. Een moment van onoplettendheid bij het gebruik van het elektrische gereedschap kan tot ernstige verwondingen leiden. Bosch Power Tools OBJ_BUCH-841-005.book Page 77 Friday, March 19, 2010 12:02 PM Nederlands | 77 b) Draag persoonlijke beschermende uitrusting. Draag altijd een veiligheidsbril. Het dragen van persoonlijke beschermende uitrusting zoals een stofmasker, slipvaste werkschoenen, een veiligheidshelm of gehoorbescherming, afhankelijk van de aard en het gebruik van het elektrische gereedschap, vermindert het risico van verwondingen. c) Voorkom per ongeluk inschakelen. Controleer dat het elektrische gereedschap uitgeschakeld is voordat u de stekker in het stopcontact steekt of de accu aansluit en voordat u het gereedschap oppakt of draagt. Wanneer u bij het dragen van het elektrische gereedschap uw vinger aan de schakelaar hebt of wanneer u het gereedschap ingeschakeld op de stroomvoorziening aansluit, kan dit tot ongevallen leiden. d) Verwijder instelgereedschappen of schroefsleutels voordat u het elektrische gereedschap inschakelt. Een instelgereedschap of sleutel in een draaiend deel van het gereedschap kan tot verwondingen leiden. e) Voorkom een onevenwichtige lichaamshouding. Zorg ervoor dat u stevig staat en steeds in evenwicht blijft. Daardoor kunt u het elektrische gereedschap in onverwachte situaties beter onder controle houden. f) Draag geschikte kleding. Draag geen loshangende kleding of sieraden. Houd haren, kleding en handschoenen uit de buurt van bewegende delen. Loshangende kleding, lange haren en sieraden kunnen door bewegende delen worden meegenomen. g) Wanneer stofafzuigings- of stofopvangvoorzieningen kunnen worden gemonteerd, dient u zich ervan te verzekeren dat deze zijn aangesloten en juist worden gebruikt. Het gebruik van een stofafzuiging beperkt het gevaar door stof. Bosch Power Tools

4) Zorgvuldige omgang met en zorgvuldig gebruik van elektrische gereedschappen

a) Overbelast het gereedschap niet. Gebruik voor uw werkzaamheden het daarvoor bestemde elektrische gereedschap. Met het passende elektrische gereedschap werkt u beter en veiliger binnen het aangegeven capaciteitsbereik. b) Gebruik geen elektrisch gereedschap waarvan de schakelaar defect is. Elektrisch gereedschap dat niet meer kan worden in- of uitgeschakeld, is gevaarlijk en moet worden gerepareerd. c) Trek de stekker uit het stopcontact of neem de accu uit het elektrische gereedschap voordat u het gereedschap instelt, toebehoren wisselt of het gereedschap weglegt. Deze voorzorgsmaatregel voorkomt onbedoeld starten van het elektrische gereedschap. d) Bewaar niet-gebruikte elektrische gereedschappen buiten bereik van kinderen. Laat het gereedschap niet gebruiken door personen die er niet mee vertrouwd zijn en deze aanwijzingen niet hebben gelezen. Elektrische gereedschappen zijn gevaarlijk wanneer deze door onervaren personen worden gebruikt. e) Verzorg het elektrische gereedschap zorgvuldig. Controleer of bewegende delen van het gereedschap correct functioneren en niet vastklemmen en of onderdelen zodanig gebroken of beschadigd zijn dat de werking van het elektrische gereedschap nadelig wordt beïnvloed. Laat deze beschadigde onderdelen voor het gebruik repareren. Veel ongevallen hebben hun oorzaak in slecht onderhouden elektrische gereedschappen. f) Houd snijdende inzetgereedschappen scherp en schoon. Zorgvuldig onderhouden snijdende inzetgereedschappen met scherpe snijkanten klemmen minder snel vast en zijn gemakkelijker te geleiden. 1 609 929 S13 | (19.3.10) OBJ_BUCH-841-005.book Page 78 Friday, March 19, 2010 12:02 PM 78 | Nederlands g) Gebruik elektrisch gereedschap, toebehoren, inzetgereedschappen en dergelijke volgens deze aanwijzingen. Let daarbij op de arbeidsomstandigheden en de uit te voeren werkzaamheden. Het gebruik van elektrische gereedschappen voor andere dan de voorziene toepassingen kan tot gevaarlijke situaties leiden.

a) Laat het elektrische gereedschap alleen repareren door gekwalificeerd en vakkundig personeel en alleen met originele vervangingsonderdelen. Daarmee wordt gewaarborgd dat de veiligheid van het gereedschap in stand blijft. Veiligheidsvoorschriften voor cirkelzagen f GEVAAR: Houd uw handen uit de buurt van de zaagomgeving en het zaagblad. Houd met uw andere hand de extra handgreep of het motorhuis vast. Als u de zaagmachine met beide handen vasthoudt, kunnen uw handen niet door het zaagblad verwond worden. f Grijp niet onder het werkstuk. De beschermkap kan u onder het werkstuk niet tegen het zaagblad beschermen. f Pas de zaagdiepte aan de dikte van het werkstuk aan. Er dient minder dan een volledige tandhoogte onder het werkstuk zichtbaar te zijn. f Houdt het te zagen werkstuk nooit in uw hand of op uw been vast. Zet het werkstuk in een stabiele opname vast. Het is belangrijk om het werkstuk goed te bevestigen, om het gevaar van contact met het lichaam, vastklemmen van het zaagblad of verlies van de controle te minimaliseren. f Houd het elektrische gereedschap alleen vast aan de geïsoleerde greepvlakken als u werkzaamheden uitvoert waarbij het inzetgereedschap verborgen stroomleidingen of de eigen netkabel kan raken. Contact met een onder spanning staande leiding zet ook de metalen delen van het elektrische gereedschap onder spanning en leidt tot een elektrische schok. 1 609 929 S13 | (19.3.10) f Gebruik bij het schulpen altijd een aanslag of een rechte randgeleiding. Dit verbetert de zaagnauwkeurigheid en verkleint de mogelijkheid dat het zaagblad vastklemt. f Gebruik altijd zaagbladen met de juiste maat en met een passende vorm van het opnameboorgat (bijv. stervormig of rond). Zaagbladen die niet bij de montagedelen van de zaagmachine passen, lopen niet rond en leiden tot het verliezen van de controle. f Gebruik nooit beschadigde of verkeerde onderlegringen of schroeven voor het zaagblad. De onderlegringen en schroeven voor het zaagblad zijn speciaal geconstrueerd voor deze zaagmachine, voor optimaal vermogen en optimale bedrijfszekerheid. f Oorzaken en voorkoming van een terugslag: – Een terugslag is de plotselinge reactie als gevolg van een vasthakend, vastklemmend of verkeerd gericht zaagblad. Deze reactie leidt ertoe dat een ongecontroleerde zaagmachine uit het werkstuk omhoogkomt en in de richting van de bedienende persoon beweegt. – Als het zaagblad in de zich sluitende zaaggroef vasthaakt of vastklemt, wordt het geblokkeerd en slaat de motorkracht de zaagmachine in de richting van de bedienende persoon terug. – Als het zaagblad in de zaagopening wordt gedraaid of verkeerd wordt gericht, kunnen de tanden van de achterste zaagbladrand in het oppervlak van het werkstuk vasthaken, waardoor het zaagblad uit de zaagopening beweegt en achteruitspringt in de richting van de bedienende persoon. Een terugslag is het gevolg van het verkeerd gebruik of onjuiste gebruiksomstandigheden van de zaagmachine. Terugslag kan worden voorkomen door geschikte voorzorgsmaatregelen, zoals hieronder beschreven. Bosch Power Tools OBJ_BUCH-841-005.book Page 79 Friday, March 19, 2010 12:02 PM Nederlands | 79 f Houd de zaagmachine met beide handen vast en breng uw armen in een stand waarin u de terugslagkrachten kunt opvangen. Blijf altijd opzij van het zaagblad en breng het zaagblad nooit op één lijn met uw lichaam. Bij een terugslag kan de zaagmachine naar achteren springen. De bedienende persoon kan de terugslagkrachten echter door geschikte voorzorgsmaatregelen beheersen. f Als het zaagblad vastklemt of als u de werkzaamheden onderbreekt, schakelt u de zaagmachine uit en houdt u deze rustig in het werkstuk totdat het zaagblad tot stilstand is gekomen. Probeer nooit om de zaagmachine uit het werkstuk te verwijderen of de machine achteruit te trekken zolang het zaagblad beweegt. Anders kan er een terugslag optreden. Stel de oorzaak van het vastklemmen van het zaagblad vast en maak deze ongedaan. f Als u een zaagmachine die in het werkstuk steekt weer wilt starten, centreert u het zaagblad in de zaaggroef en controleert u of de zaagtanden niet in het werkstuk zijn vastgehaakt. Als het zaagblad vastklemt, kan het uit het werkstuk bewegen of een terugslag veroorzaken wanneer de zaagmachine opnieuw wordt gestart. f Ondersteun grote platen om het risico van een terugslag door een vastklemmend zaagblad te verminderen. Grote platen kunnen onder hun eigen gewicht doorbuigen. Platen moeten aan beide zijden worden ondersteund, zowel in de buurt van de zaagopening als aan de rand. f Gebruik geen stompe of beschadigde zaagbladen. Zaagbladen met stompe of verkeerd gerichte tanden veroorzaken door een te nauwe zaagopening een verhoogde wrijving, vastklemmen van het zaagblad of terugslag. f Draai voor het begin van de zaagwerkzaamheden de instellingen voor de zaagdiepte en de zaaghoek vast. Als de instellingen tijdens het zagen veranderen, kan het zaagblad vastklemmen en kan er een terugslag optreden. f Wees bijzonder voorzichtig bij „invallend zagen” in bestaande muren of andere plaatsen zonder voldoende zicht. Het invallende zaagblad kan bij het zagen in niet-zichtbare voorwerpen blokkeren en een terugslag veroorzaken. f Controleer voor elk gebruik of de onderste beschermkap correct sluit. Gebruik de zaagmachine niet als de onderste beschermkap niet vrij kan bewegen en niet onmiddellijk sluit. Klem of bind de onderste beschermkap nooit in de geopende stand vast. Als de zaagmachine op de vloer valt, kan de onderste beschermkap verbogen worden. Open de beschermkap met de terugtrekhendel en controleer dat de kap vrij beweegt en dat deze bij alle zaaghoeken en zaagdiepten het zaagblad of andere delen niet aanraakt. f Controleer de functie van de veer voor de onderste beschermkap. Als de onderste beschermkap en de veer niet correct werken, dient u de zaagmachine te laten repareren voordat u deze gebruikt. Beschadigde delen, plakkende aanslag of ophoping van spanen laten de onderste beschermkap vertraagd werken. f Open de onderste beschermkap alleen met de hand bij bijzondere zaagwerkzaamheden, zoals invallend zagen en haaks zagen. Open de onderste beschermkap met de terugtrekhendel en laat deze los zodra het zaagblad in het werkstuk is ingevallen. Bij alle andere zaagwerkzaamheden moet de onderste beschermkap automatisch werken. f Leg de zaagmachine niet op de werkbank of op de vloer zonder dat de onderste beschermkap het zaagblad bedekt. Een onbeschermd uitlopend zaagblad beweegt de zaagmachine tegen de zaagrichting en zaagt wat er in de weg komt. Let op de uitlooptijd van de zaagmachine. f Grijp niet met uw handen in de spaanafvoer. U kunt zich aan ronddraaiende delen verwonden. f Werk met de zaagmachine niet boven uw hoofd. Zo heeft u geen voldoende controle over het elektrische gereedschap. Bosch Power Tools 1 609 929 S13 | (19.3.10) OBJ_BUCH-841-005.book Page 80 Friday, March 19, 2010 12:02 PM 80 | Nederlands f Gebruik een geschikt detectieapparaat om verborgen stroom-, gas- of waterleidingen op te sporen of raadpleeg het plaatselijke energie- of waterleidingbedrijf. Contact met elektrische leidingen kan tot brand of een elektrische schok leiden. Beschadiging van een gasleiding kan tot een explosie leiden. Breuk van een waterleiding veroorzaakt materiële schade en kan een elektrische schok veroorzaken. Functiebeschrijving f Gebruik het elektrische gereedschap niet stationair. Het is niet geconstrueerd voor gebruik met een zaagtafel. Het elektrische gereedschap is bestemd voor het met een vaste steun en een recht verlopende zaaglijn schulpen, afkorten en verstek zagen in hout. Met geschikte zaagbladen kunnen ook dunne non-ferrometalen worden gezaagd, bijvoorbeeld profielen. Het bewerken van ijzermetaal is niet toegestaan. f Gebruik geen zaagbladen van HSS-staal. Dergelijke zaagbladen kunnen gemakkelijk breken. f Zaag geen ijzermetaal. Gloeiende spanen kunnen de stofafzuiging doen ontbranden. f Houd het elektrische gereedschap tijdens de werkzaamheden stevig met beide handen vast en zorg ervoor dat u stevig staat. Het elektrische gereedschap wordt met twee handen veiliger geleid. f Zet het werkstuk vast. Een met spanvoorzieningen of een bankschroef vastgehouden werkstuk wordt beter vastgehouden dan u met uw hand kunt doen. f Wacht tot het elektrische gereedschap tot stilstand is gekomen voordat u het neerlegt. Het inzetgereedschap kan vasthaken en dit kan tot het verlies van de controle over het elektrische gereedschap leiden. f Gebruik het elektrische gereedschap niet met een beschadigde kabel. Raak de beschadigde kabel niet aan en trek de stekker uit het stopcontact als de kabel tijdens de werkzaamheden wordt beschadigd. Beschadigde kabels vergroten het risico van een elektrische schok. Lees alle veiligheidswaarschuwingen en alle voorschriften. Als de waarschuwingen en voorschriften niet worden opgevolgd, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben. Gebruik volgens bestemming Afgebeelde componenten De componenten zijn genummerd zoals op de afbeelding van het elektrische gereedschap op de pagina met afbeeldingen. 1 Inschakelblokkering voor aan/uit-schakelaar 2 Aan/uit-schakelaar 3 Extra handgreep (geïsoleerd greepvlak) 4 Blokkeerknop uitgaande as 5 Schaalverdeling verstekhoek 6 Inbussleutel 7 Vleugelschroef voor vooraf instelbare verstekhoek 8 Vleugelschroef voor parallelgeleider 9 Kijkvenster voor zaaglijn „CutControl” (PKS 55 A/PKS 66 A/PKS 66 AF) 10 Parallelgeleider 11 Pendelbeschermkap 12 Voetplaat 13 Verstelhendel voor pendelbeschermkap 14 Vleugelschroef voor vooraf instelbare verstekhoek 15 Beschermkap 16 Spaanafvoer 17 Handgreep (geïsoleerd greepvlak) 18 Spanschroef met ring 19 Spanflens 20 Cirkelzaagblad* 1 609 929 S13 | (19.3.10) Bosch Power Tools OBJ_BUCH-841-005.book Page 81 Friday, March 19, 2010 12:02 PM Nederlands | 81 21 Opnameflens 28 Zaagdiepteschaalverdeling 22 Uitgaande as 29 Zaagmarkering 45° 23 Afzuigslang* 30 Zaagmarkering 0° 24 Omkeerbuis voor spanen 31 Lijmklem* 25 Stof- en spanenbox* 32 Geleidingsrail* 26 Schuif voor stof- en spanenbox 33 Toets voor vergrendeling geleidingsrail 27 Spanhendel voor vooraf instelbare zaagdiepte

• Niet elk afgebeeld en beschreven toebehoren wordt standaard meegeleverd. Het volledige toebehoren vindt u in ons toebehorenprogramma. Technische gegevens Cirkelzaag PKS 55 PKS 55 A PKS 66 A PKS 66 AF* 3 603 E00 0.. 3 603 E01 0.. 3 603 E02 0..

Blokkering uitgaande as

Zaaknummer Opgenomen vermogen Onbelast toerental Max. zaagdiepte – bij verstekhoek 0° – bij verstekhoek 45° Afmetingen voetplaat

3,9 3,9 5,4 / II / II / II Gewicht volgens EPTA-Procedure 01/2003 Isolatieklasse Gegevens gelden voor nominale spanningen [U] 230/240 V. Bij lagere spanningen en bij per land verschillende uitvoeringen kunnen deze gegevens afwijken. Let op het zaaknummer op het typeplaatje van het elektrische gereedschap. De handelsbenamingen van sommige elektrische gereedschappen kunnen afwijken. Alleen voor elektrische gereedschappen zonder aanloopstroombegrenzing: Inschakeling veroorzaakt een kortdurende spanningsdaling. Bij ongunstige voorwaarden van het stroomnet kunnen nadelige gevolgen voor andere machines of apparaten optreden. Bij netimpedanties kleiner dan 0,36 ohm worden geen storingen verwacht.

• PKS 66 AF met geleidingsrail Bosch Power Tools 1 609 929 S13 | (19.3.10) OBJ_BUCH-841-005.book Page 82 Friday, March 19, 2010 12:02 PM 82 | Nederlands Informatie over geluid en trillingen Meetwaarden voor geluid bepaald volgens EN 60745. Het A-gewogen geluidsniveau van het gereedschap bedraagt kenmerkend: geluidsdrukniveau 101 dB(A); geluidsvermogenniveau 112 dB(A). Onzekerheid K=3 dB. Draag een gehoorbescherming. Trillingsemissiewaarden (vectorsom van drie richtingen) bepaald volgens EN 60745: trillingsemissiewaarde ah =4,0 m/s2, onzekerheid K =1,5 m/s2. Het in deze gebruiksaanwijzing vermelde trillingsniveau is gemeten met een volgens EN 60745 genormeerde meetmethode en kan worden gebruikt om elektrische gereedschappen met elkaar te vergelijken. Het is ook geschikt voor een voorlopige inschatting van de trillingsbelasting. Het aangegeven trillingsniveau representeert de voornaamste toepassingen van het elektrische gereedschap. Als echter het elektrische gereedschap wordt gebruikt voor andere toepassingen, met afwijkende inzetgereedschappen of onvoldoende onderhoud, kan het trillingsniveau afwijken. Dit kan de trillingsbelasting gedurende de gehele arbeidsperiode duidelijk verhogen. Voor een nauwkeurige schatting van de trillingsbelasting moet ook rekening worden gehouden met de tijd waarin het gereedschap uitgeschakeld is, of waarin het gereedschap wel loopt, maar niet werkelijk wordt gebruikt. Dit kan de trillingsbelasting gedurende de gehele arbeidsperiode duidelijk verminderen. Leg aanvullende veiligheidsmaatregelen ter bescherming van de bediener tegen het effect van trillingen vast, zoals: Onderhoud van elektrische gereedschappen en inzetgereedschappen, warm houden van de handen, organisatie van het arbeidsproces. Conformiteitsverklaring Wij verklaren als alleen verantwoordelijke dat het onder „Technische gegevens” beschreven product voldoet aan de volgende normen en normatieve documenten: EN 60745 volgens de bepalingen van de richtlijnen 2004/108/EG en 2006/42/EG. 1 609 929 S13 | (19.3.10) Technisch dossier bij: Robert Bosch GmbH, PT/ESC, D-70745 Leinfelden-Echterdingen Dr. Egbert Schneider Senior Vice President Engineering Dr. Eckerhard Strötgen Head of Product Certification Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen

Montage Cirkelzaagblad inzetten of vervangen f Trek altijd voor werkzaamheden aan het elektrische gereedschap de stekker uit het stopcontact. f Draag werkhandschoenen bij de montage van het zaagblad. Bij het aanraken van het zaagblad bestaat verwondingsgevaar. f Gebruik alleen zaagbladen die voldoen aan de in deze gebruiksaanwijzing aangegeven eisen. f Gebruik in geen geval slijpschijven als inzetgereedschap. Zaagblad kiezen Een overzicht van geadviseerde zaagbladen vindt u aan het einde van deze gebruiksaanwijzing. Zaagblad demonteren (zie afbeelding A) Leg het elektrische gereedschap voor het wisselen van toebehoren bij voorkeur op de voorzijde van het motorhuis. – Druk op de asblokkeerknop 4 en houd deze ingedrukt. f Bedien de asblokkeerknop 4 alleen als de uitgaande as stilstaat. Anders kan het elektrische gereedschap beschadigd raken. – Draai met de inbussleutel 6 de spanschroef 18 in draairichting n naar buiten. – Draai de pendelbeschermkap 11 terug en houd deze vast. – Neem de spanflens 19 en het zaagblad 20 van de uitgaande as 22. Bosch Power Tools OBJ_BUCH-841-005.book Page 83 Friday, March 19, 2010 12:02 PM Nederlands | 83 Zaagblad monteren (zie afbeelding A) Leg het elektrische gereedschap voor het wisselen van toebehoren bij voorkeur op de voorzijde van het motorhuis. – Reinig het zaagblad 20 en alle te monteren spandelen. – Draai de pendelbeschermkap 11 terug en houd deze vast. – Zet het zaagblad 20 op de opnameflens 21. De zaagrichting van de tanden (pijlrichting op het zaagblad) en draairichtingspijl op de beschermkap 15 moeten overeenkomen. – Breng de spanflens 19 aan en draai de spanschroef 18 in draairichtng o in. Let op de juiste inbouwpositie van opnameflens 21 en spanflens 19. – Druk op de asblokkeerknop 4 en houd deze ingedrukt. – Draai met de inbussleutel 6 de spanschroef 18 in draairichting o vast. Het aandraaimoment moet 6–9 Nm bedragen, dat komt overeen met handvast plus een ¼ omwenteling. Afzuiging van stof en spanen (zie afbeeldingen B – E) f Trek altijd voor werkzaamheden aan het elektrische gereedschap de stekker uit het stopcontact. f Stof van materialen zoals loodhoudende verf, enkele houtsoorten, mineralen en metaal kunnen schadelijk voor de gezondheid zijn. Aanraking of inademing van stof kan leiden tot allergische reacties en/of ziekten van de ademwegen van de gebruiker of personen die zich in de omgeving bevinden. Bepaalde soorten stof, bijvoorbeeld van eiken- en beukenhout, gelden als kankerverwekkend, in het bijzonder in combinatie met toevoegingsstoffen voor houtbehandeling (chromaat en houtbeschermingsmiddelen). Asbesthoudend materiaal mag alleen door bepaalde vakmensen worden bewerkt. – Gebruik indien mogelijk een stofafzuiging. – Zorg voor een goede ventilatie van de werkplek. – Er wordt geadviseerd om een ademmasker met filterklasse P2 te dragen. Opmerking: Gebruik bij het zagen altijd de omkeerbuis 24 of de stof- en spanenbox 25 om niet door rondvliegende spanen geraakt te worden. De omkeerbuis 24 kan met of zonder aangesloten stof- en spanenafzuiging worden gebruikt. Draai de omkeerbuis 24 afhankelijk van de toepassing zodanig dat u niet door de spanen geraakt wordt en steek de omkeerbuis stevig in de spaanafvoer 16. Externe afzuiging (zie afbeelding B) Steek een afzuigslang 23 (toebehoren) op de spaanafvoer 16. Verbind de afzuigslang 23 met een stofzuiger (toebehoren). Een overzicht van aansluitingen op verschillende stofzuigers vindt u aan het einde van deze gebruiksaanwijzing. Het elektrische gereedshcap kan rechtstreeks worden aangesloten op het stopcontact van een Bosch-allroundzuiger met afstandsbediening. Deze wordt bij het inschakelen van het elektrische gereedschap automatisch gestart. De stofzuiger moet geschikt zijn voor het te bewerken materiaal. Gebruik bij het afzuigen van voor de gezondheid bijzonder gevaarlijk, kankerverwekkend of droog stof een speciale zuiger. Eigen afzuiging (se billede C–E) De stof- en spanenbox 25 kan voor kleine werkzaamheden met gesloten schuif 26 worden gebruikt. Bij grotere werkzaamheden dient u de schuif 26 open te laten, zodat de spanen naar buiten kunnen vallen. Steek de stof- en spanenbox 25 stevig in de spaanafvoer 16. Maak de stof- en spanenbox 25 op tijd leeg, zodat de efficiënte werking bewaard blijft. Als u de stof- en spanenbox 25 leeg wilt maken, trekt u deze van de spaanafvoer 16 los. Duw de schuif 26 omhoog, draai de stof- en spanenbox 25 opzij en maak deze leeg. Reinig het aansluitstuk van de stof- en spanenbox 25 vóór het vaststeken. Neem de in uw land geldende voorschriften voor de te bewerken materialen in acht. Bosch Power Tools 1 609 929 S13 | (19.3.10) OBJ_BUCH-841-005.book Page 84 Friday, March 19, 2010 12:02 PM 84 | Nederlands Gebruik Functies f Trek altijd voor werkzaamheden aan het elektrische gereedschap de stekker uit het stopcontact. Zaagdiepte instellen (zie afbeelding F) f Pas de zaagdiepte aan de dikte van het werkstuk aan. Er dient minder dan een volledige tandhoogte onder het werkstuk zichtbaar te zijn. Maak de spanhendel 27 los. Voor een kleinere zaagdiepte trekt u de zaag van de voetplaat 12 weg, voor een grotere zaagdiepte duwt u de zaag naar de voetplaat 12 toe. Stel de gewenste maat op de zaagdiepteschaalverdeling in. Draai de spanhendel 27 weer vast. Zet de cirkelzaag zoals in de afbeelding aangegeven tegen het werkstuk om maatzuiver te zagen. U kunt het best eerst proefzagen. Zaagmarkeringen (PKS 55) De zaagmarkering 0° (30) geeft de stand van het zaagblad bij haaks zagen aan. De zaagmarkering 45° (29) geeft de stand van het zaagblad bij het zagen onder een hoek van 45° aan. Verstekhoek instellen Draai de vleugelschroeven 7 en 14 los. Draai de zaag opzij. Stel de gewenste maat op de schaalverdeling 5 in. Draai de vleugelschroeven 7 en 14 weer vast. Opmerking: Bij het verstekzagen is de zaagdiepte kleiner dan de op de zaagdiepteschaalverdeling 28 aangeven waarde. Zaagmarkeringen (zie afbeelding G) (PKS 55 A/PKS 66 A/PKS 66 AF) Het naar voren toe uitklapbare kijkvenster „CutControl” 9 dient voor de nauwkeurige geleiding van de cirkelzaag langs de op het werkstuk aangebrachte zaaglijn. Het kijkvenster „CutControl” 9 heeft een markering voor haaks zagen en voor zagen op 45°. De zaagmarkering 0° (30) geeft de stand van het zaagblad bij haaks zagen aan. De zaagmarkering 45° (29) geeft de stand van het zaagblad bij het zagen onder een hoek van 45° aan.

Zet de cirkelzaag zoals in de afbeelding aangegeven tegen het werkstuk om maatzuiver te zagen. U kunt het best eerst proefzagen. Ingebruikneming f Let op de netspanning! De spanning van de stroombron moet overeenkomen met de gegevens op het typeplaatje van het elektrische gereedschap. Met 230 V aangeduide elektrische gereedschappen kunnen ook met 220 V worden gebruikt. In- en uitschakelen Als u het elektrische gereedschap wilt inschakelen bedient u eerst de inschakelblokkering 1 en drukt u vervolgens de aan/uit-schakelaar 2 in en houdt u deze ingedrukt. Als u het elektrische gereedschap wilt uitschakelen laat u de aan/uit-schakelaar 2 los. 1 609 929 S13 | (19.3.10) Bosch Power Tools OBJ_BUCH-841-005.book Page 85 Friday, March 19, 2010 12:02 PM Nederlands | 85 Opmerking: Om veiligheidsredenen kan de aan-/uitschakelaar 2 van de machine niet worden vergrendeld, maar moet deze tijdens het gebruik voortdurend ingedrukt blijven. Tips voor de werkzaamheden Bescherm de zaagbladen tegen schokken en stoten. Geleid het elektrische gereedschap gelijkmatig en licht duwend in de zaagrichting. Te sterk duwen vermindert de levensduur van de inzetgereedschappen aanzienlijk en kan het elektrische gereedschap schaden. De zaagcapaciteit en de zaagkwaliteit zijn in belangrijke mate afhankelijk van de toestand en de tandvorm van het zaagblad. Gebruik daarom alleen scherpe en voor het te bewerken materiaal geschikte zaagbladen. Hout zagen De juiste keuze van het zaagblad is afhankelijk van de houtsoort en houtkwaliteit en van de vraag of er moet worden geschulpt of afgekort. Bij het in de lengte zagen van vurenhout ontstaan lange, spiraalvormige spanen. Beuken- en eikenhoutstof is bijzonder gevaarlijk voor de gezondheid. Werk daarom alleen met stofafzuiging. Zagen van non-ferrometaal Opmerking: Gebruik een voor non-ferrometaal geschikt, scherp zaagblad. Dit staat garant voor zuiver zagen en voorkomt vastklemmen van het zaagblad. Geleid het elektrische gereedschap ingeschakeld naar het werkstuk en zaag het voorzichtig aan. Werk vervolgens met weinig voorwaartse kracht en zonder onderbreking verder. Begin bij profielen altijd te zagen aan de smalle zijde, bij U-profielen nooit aan de open zijde. Ondersteun lange profielen om het vastklemmen van het zaagblad en een terugslag van het elektrische gereedschap te voorkomen. Zagen met parallelgeleider (zie afbeelding H) Met de parallelgeleider 10 kunt u nauwkeurig zagen langs een werkstukrand en stroken op dezelfde maat zagen. Draai de vleugelschroef 8 los en schuif de schaalverdeling van de parallelgeleider 10 door de geleiding in de voetplaat 12. Stel de gewenste zaagbreedte als schaalverdelingswaarde bij de desbetreffende zaagmarkering 30 of 29 in, zie het gedeelte „Zaagmarkeringen”. Draai de vleugelschroef 8 weer vast. Zagen met hulpgeleider (zie afbeelding I) Voor het bewerken van grote werkstukken of het zagen van rechte randen kunt u een plank of een plint als hulpgeleider op het werkstuk bevestigen en de cirkelzaag met de voetplaat langs de hulpgeleider bewegen. Zagen met geleidingsrail (zie afbeeldingen J – L) Met de geleidingsrail 32 kunt u in een rechte lijn zagen. De hechtlaag voorkomt wegglijden van de geleidingsrail en beschermt het werkstukoppervlak. De geleidingsrail 32 kan verlengd worden. Draai daarvoor de geleidingsrail 32 180° en steek de beide geleidingsrails 32 vast. Druk op de knop 33 om te vergrendelen. Voor de demontage drukt u op de toets 33 aan de andere zijde en trekt u de geleidingsrails 32 uit elkaar. De geleidingsrail 32 heeft aan de bovenzijde twee markeringen. De zijde met de markering „90°” gebruikt u voor haaks zagen, de zijde met de markering „45°” gebruikt u voor het zagen van verstek onder ander hoeken. De rubber rand langs de geleidingsrail biedt bij het zagen onder een hoek van 90° en 45° een antisplinterbeveiliging die bij het zagen van houtmaterialen uitsplinteren van het oppervlak voorkomt. De rubber lip wordt bij de eerste keer zagen aan uw cirkelzaag aangepast en wordt daarbij iets afgezaagd. Opmerking: De geleidingsrail 32 moet aan de aan te zagen kant van het werkstuk altijd vlak tegen het werkstuk liggen en mag niet uitsteken. Bosch Power Tools 1 609 929 S13 | (19.3.10) OBJ_BUCH-841-005.book Page 86 Friday, March 19, 2010 12:02 PM 86 | Nederlands Als de geleidingsrail 32 aan het einde van het werkstuk uitsteekt, mag u de de cirkelzaag niet op de geleidingsrail 32 laten staan zonder de cirkelzaag vast te houden. De geleidingsrail 32 is van kunststof en draagt de cirkelzaag niet. Bevestig de geleidingsrail 32 met de speciale lijmklemmen 31 op het werkstuk. Let erop dat de welving aan de binnenzijde van de lijmklem 31 in de bijbehorende uitsparing van de geleidingsrail 32 zit. Schakel het elektrische gereedschap in en geleid het gelijkmatig en licht duwend in de zaagrichting. Onderhoud en service Klantenservice en advies Onze klantenservice beantwoordt uw vragen over reparatie en onderhoud van uw product en over vervangingsonderdelen. Explosietekeningen en informatie over vervangingsonderdelen vindt u ook op: www.bosch-pt.com De medewerkers van onze klantenservice adviseren u graag bij vragen over de aankoop, het gebruik en de instelling van producten en toebehoren. Nederland Tel.: +31 (076) 579 54 54 Fax: +31 (076) 579 54 94 E-mail: gereedschappen@nl.bosch.com België en Luxemburg Onderhoud en reiniging f Trek altijd voor werkzaamheden aan het elektrische gereedschap de stekker uit het stopcontact. f Houd het elektrische gereedschap en de ventilatieopeningen altijd schoon om goed en veilig te werken. De pendelbeschermkap moet altijd vrij kunnen bewegen en vanzelf kunnen sluiten. Houd daarom de omgeving rond de pendelbeschermkap altijd schoon. Verwijder stof en spanen door uitblazen met perslucht of met een kwast. Zaagbladen zonder bekledingslaag kunnen door middel van een dunne laag zuurvrije olie worden beschermd tegen roestaanslag. Verwijder de olie weer voor het zagen, omdat het hout anders vlekken krijgt. Hars- of lijmresten op het zaagblad schaden de zaagkwaliteit. Reinig daarom zaagbladen meteen na het gebruik. Mocht het elektrische gereedschap ondanks zorgvuldige fabricage- en testmethoden toch defect raken, dient de reparatie te worden uitgevoerd door een erkende klantenservice voor Bosch elektrische gereedschappen. Tel.: +32 (070) 22 55 65 Fax: +32 (070) 22 55 75 E-mail: outillage.gereedschap@be.bosch.com Afvalverwijdering Elektrische gereedschappen, toebehoren en verpakkingen moeten op een voor het milieu verantwoorde wijze worden hergebruikt. Alleen voor landen van de EU: Gooi elektrische gereedschappen niet bij het huisvuil. Volgens de Europese richtlijn 2002/96/EG over elektrische en elektronische oude apparaten en de omzetting van de richtlijn in nationaal recht moeten niet meer bruikbare elektrische gereedschappen apart worden ingezameld en op een voor het milieu verantwoorde wijze worden hergebruikt. Wijzigingen voorbehouden. Vermeld bij vragen en bestellingen van vervangingsonderdelen altijd het uit tien cijfers bestaande zaaknummer volgens het typeplaatje van het elektrische gereedschap. 1 609 929 S13 | (19.3.10) Bosch Power Tools OBJ_BUCH-841-005.book Page 87 Friday, March 19, 2010 12:02 PM Dansk | 87 Sikkerhedsinstrukser
