| Typ produktu | Odbiornik audio (wzmacniacz) |
| Marka | Infinity |
| Model | Reference 7005A |
| Wymiary (dł. x wys. x gł.) | 360 mm x 56 mm x 180 mm |
| Waga | 4,02 kg |
| Zasilanie | 9-16 V DC, bezpiecznik 30 A x 3 |
| Moc wyjściowa (4 Ω) | 4 x 50 W RMS + 1 x 320 W RMS |
| Moc wyjściowa (2 Ω) | 4 x 75 W RMS + 1 x 500 W RMS |
| Moc w trybie pomostowym (4 Ω) | 2 x 150 W RMS |
| Pasmo przenoszenia | 10 - 40 kHz (przód/tył), 10 - 320 Hz (subwoofer) |
| Filtr separacyjny | Górnoprzepustowy/dolnoprzepustowy 32-320 Hz, 12 dB/oktawę |
| Czułość wejściowa (liniowe) | 200 mV - 2,0 V RMS |
| Czułość wejściowa (wysoki poziom) | 2,0 V - 20 V RMS |
| Stosunek sygnał/szum | 80 dB |
| Całkowite zniekształcenia harmoniczne | < 1 % |
| Główne funkcje | Regulacja wzmocnienia, zmienny crossover, wzmocnienie basów, pilot basów |
| Bezpieczeństwo | Ochrona przed przegrzaniem, zwarciem, zbyt niskim i zbyt wysokim napięciem |
| Konserwacja i czyszczenie | Czyścić suchą, miękką szmatką |
| Części zamienne i naprawialność | Wymienny bezpiecznik, standardowe okablowanie |
Często zadawane pytania - Reference 7005A INFINITY
Pytania użytkowników dotyczące Reference 7005A INFINITY
0 pytanie dotyczące tego urządzenia. Odpowiedz na te, które znasz, lub zadaj własne.
Zadaj nowe pytanie dotyczące tego urządzenia
Pobierz instrukcję dla swojego Odbiornik audio w formacie PDF za darmo! Znajdź swoją instrukcję Reference 7005A - INFINITY i weź swoje urządzenie elektroniczne z powrotem w ręce. Na tej stronie opublikowane są wszystkie dokumenty niezbędne do korzystania z urządzenia. Reference 7005A marki INFINITY.
INSTRUKCJA OBSŁUGI Reference 7005A INFINITY
Instrukcja obsługi PL
Manual do utilizador PT
Bruksanvisning SV
- Zsuń pokrywę panelu w dół

Uwaga: Przed trwałym montażem wzmacniacza zaleca się wykonanie wszystkich połączeń przewodów.
WAŻNE: Odlączyć biegun ujemny akumulatora (−) przed rozpoczęciem montażu.
- Podczas korzystania z narzędzi należy zakładać środki ochrony oczu.
- Należy wybrać bezpieczną lokalizację montażową, z dala od wilgoci. Należy sprawdzić wolną przestrzeń po obu stronach powierzchni montażowej. Należy uważać, aby wkręty lub przewody elektryczne nie przebiły przewodów hamulcowych, przewodów paliwowych lub wiązek przewodów, a prowadzone przewody elektryczne nie przeszkadzały w bezpiecznym działaniu pojazdu. Zachować ostrożność podczas nawiercania otworów lub cięcia w obszarze montażowym.
- Wybrać lokalizację, która zapewnia wystarczającą cyrkulację powietrza.
- Nie należy montować wzmacniacza radiatorem skierowanym w dół, ponieważ utrudni to chłodzenie wzmacniacza.
- Zamontuj wzmacniacz tak, aby pasażerowie siedzący z tyłu nie mogli go uszkodzić stopami ani nie uszkodził go przesuwający się bagaż w bagażniku.

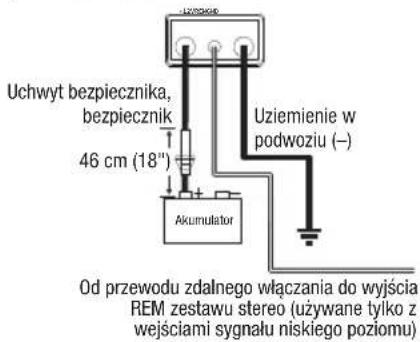

PRZEWODY ZASILANIA I UZIEMIENIA
Przy wzmacniaczu:

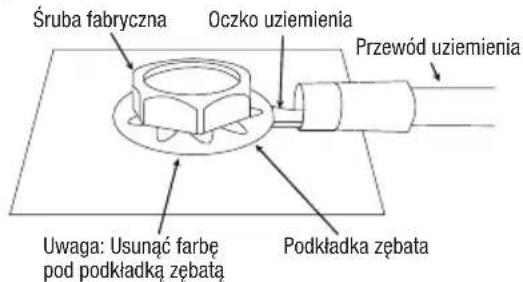

Przy uziomie:

PRZEWODY DLA SYGNAŁU WEJŚCIA

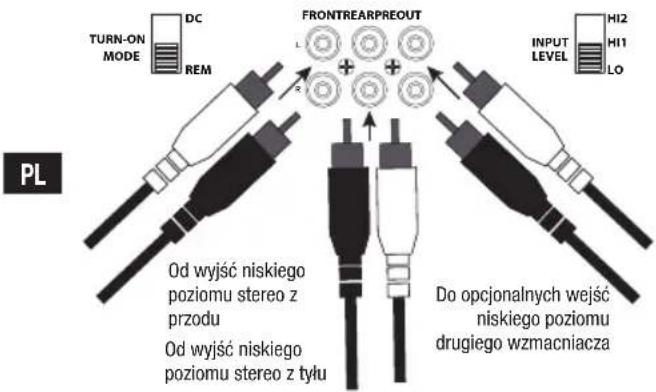

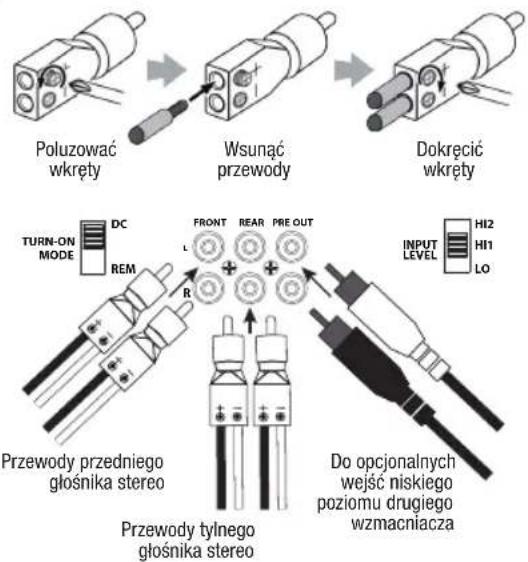

Sygnały niskiego poziomu Reference 3004A

Uwaga: gdy wykorzystywane są sygnały niskiego poziomu i przewód zdalnego włączania, należy ustawić przełącznik „TURN-ON MODE” na „REMAŚ przełącznik „” INPUT LEVEL na „LÓ

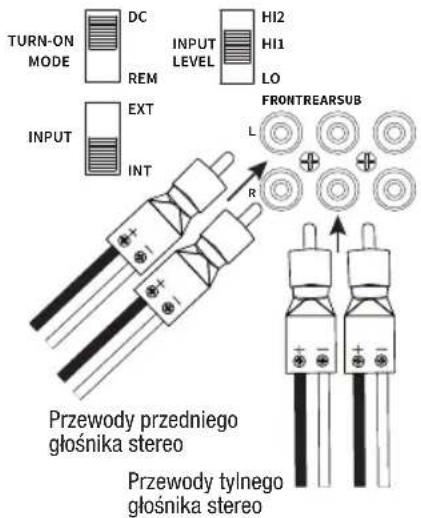

Sygnały niskiego poziomu Reference 7005A

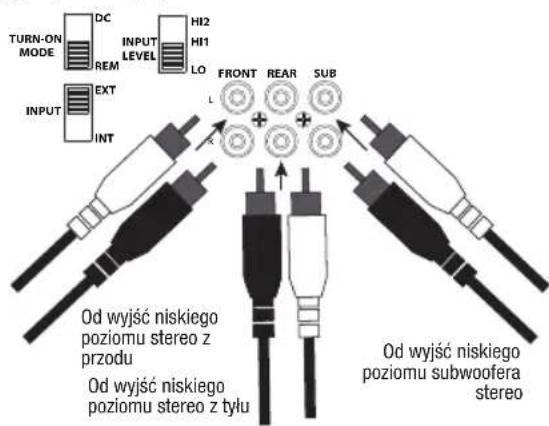

Uwaga: gdy wykorzystywane są sygnały niskiego poziomu i przewód zdalnego włączania z wzmacniaczem Reference 7005A, należy ustawić przełącznik „TURN-ON MODE” na „REM przełącznik SUB „INPUT” na „EXŁaś przełącznik „INPUT” LEVEL LO
Sygnały wysokiego poziomu Reference 3004A

Uwaga: gdy wykorzystywane są sygnały wysokiego poziomu, należy ustawić przełącznik „TURN-ON MODE” na „DCzaś przełącznik „INPUT LEVELśli dźwięk nie jest odtwarzany, należy przestawić przełącznik „INPUT LEVEL „HI2”.
Sygnały wejścia wysokiego poziomu Reference 7005A

Uwaga: gdy wykorzystywane są sygnały wysokiego poziomu ze wzmacniaczem Reference 7005A, należy ustawić przełącznik „TURN-ON MODE” na „DC”, przełącznik SUB „INPUT” na „INT”, zaś przełącznik „INPUT LEVEL” dźwitek nie jest odtwarzany, należy przestawić przełącznik „INPUT LEVEL HI2”.
PRZEWODY DLA WYJŚCIA
Wyjście 4-kanałowe wzmacniacza Reference 3004A (4 omy/2 omy)

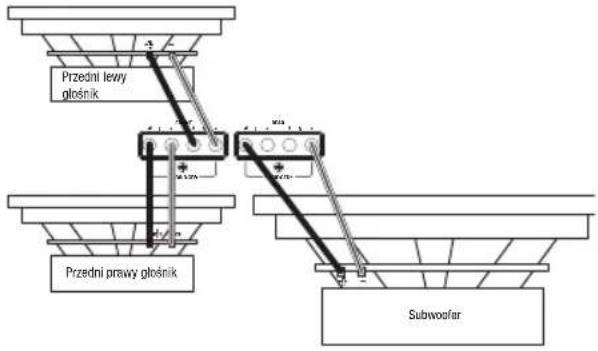

Wyjście 3-kanałowe wzmacniacza Reference 3004A (Przód: 4 omy/2 omy; tył: 4 omy)

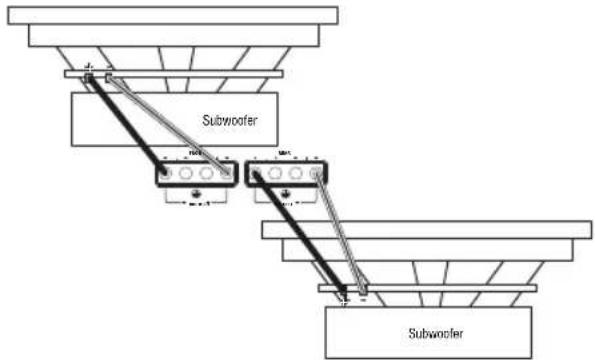

Wyjście 2-kanałowe wzmacniacza Reference 3004A (4 omy)


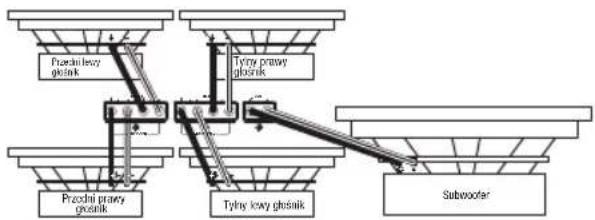

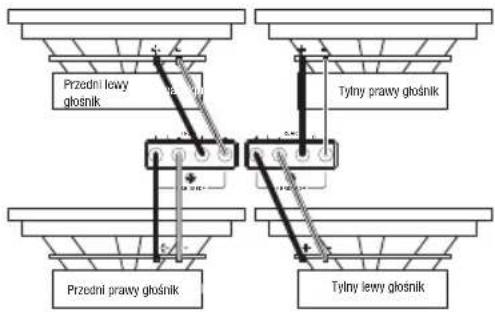

Wyjście 5-kanałowe wzmacniacza Reference 7005A (4 omy/2 omy)


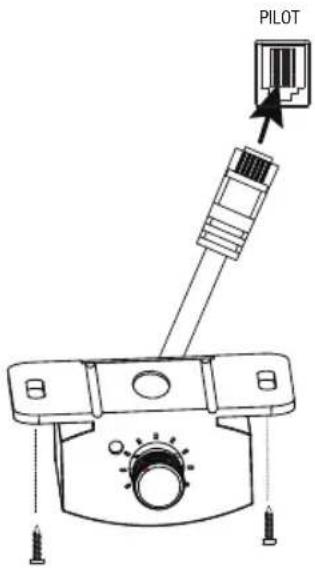

PODŁĄCZANIE PILOTA ZDALNEGO STEROWANIA NISKIMI TONAMI (TYLKO REFERENCE 7005A)

REGULOWANIE WZMOCNIENIA, ZWROTNIC I POZIOMU BASÓW
Regulowanie wzmocnienia
- Rozpocznij od nastawienia GAIN na minimum; regulator zwrotnicy powinien znajdować się w położeniu środkowym.
- Dla kanału przedniego i tyłnego wybierz muzykę, którą znasz. Dla kanału subwoofera na wzmacniaczu Reference 7005A wybierz muzykę ze znaczną zawartością niskich tonów.
- Obróć pokrętło regulacji głośności na odbiorniku do ¾ maksymalnej wartości.
- Obróć regulator GAIN w prawo, nastłuchując brzmienia basów. Jeśli słyszalne są zakłócenia, obróć regulator GAIN w lewo.
Wybór trybu zwrotnicy
Na kanale przednim i tylnym można wybrać preferowany tryb zwrotnicy.
Wybierz HPF, aby do głośników docierał sygnał tylko o częstotliwości powyżej pewnego punktu. Jest to zalecane, jeśli w systemie audio występuje subwoofer, ponieważ utrzymywana jest niska podstawa z głośników pełnozakresowych.
Wybierz LPF, aby do głośników docierał sygnał tylko o częstotliwości poniżej pewnego punktu. Jest to zalecane, jeśli łączone są kanały przednie lub tylne dla wzmocnienia subwoofera.
Wybierz FULL, aby do głośników docierał sygnał o dowolnej częstotliwości. Jest to zalecane, jeśli w systemie audio nie ma subwoofera.
Uwaga: Tryb zwrotnicy dla kanału subwoofera wzmacniacza Reference 7005A ma charakter dolnoprzepustowy.



Wybór częstotliwości zwrotnicy
Wybierz punkt zwrotnicy dopasowany do preferencji odsłuchu. Na skutek obrócenia pokrętła w lewo, punkt podziału zwrotnicy zostaje obniżony, a w prawo – podwyższony. Dokładne ustawienia zwrotnicy dla głośników współosiowych i subwooferów zależą od osobistego upodobania słuchacza.

Wybór fazy subwoofera (tylko Reference 7005A)
Przełączając między PHASE, określ, które ustawienia zapewniają najczystsze tony niskie.

Wybór wzmocnienia niskich tonów (tylko Reference 7005A)
Obróć pokrętło BASS-BOOST w prawo lub w lewo, aby dopasować wartość do swoich potrzeb.
DANE TECHNICZNE
| Reference 3004A | Reference 7005A | |
| Moc wyjścia przy 4 omach | 75 W RMS x 4 | 50 W RMS x 4,320 W x 1 |
| Moc wyjścia przy 2 omach | 100 W RMS x 4 | 75 W RMS x 4,500 W x 1 |
| Moc wyjścia w trybie zmostkowanym | 200 W RMS x 2 kanały przy 4 omach | 150 W RMS x 2 kanały przy 4 omach |
| Pasmo przenoszenia | 10-40 kHz | 10-40 kHz /10-320 Hz |
| Częstotliwości graniczne | 32-320 Hz zmienne,12 dB/oktawę | 32-320 Hz zmienne, górnó- i dolnoprzepustowe (przód i tył);32-320 Hz dolnoprzepustowe (subwoofer); 12 dB/oktawę |
| Czułość wejścia liniowego | 200 mV rms –2,0 V rms | 200 mV rms –2,0 V rms |
| Czułość wejścia wysokiego poziomu | 2,0 Vrms – 20 Vrms | 2,0 Vrms – 20 Vrms |
| Stosunek sygnału do szumu | >80 dB >80 dB | |
| Poziom zniekształceń harmonicznych THD+N przy mocy znamionowej | <1% <1% | |
| Obciążalność dopuszczalna bezpiecznika | 30 x 2 30 x 3 | |
| Napięcie robocze 9~16 V | 16 V 9~16 V | |
| Wymiary(szer. x wys. x gł.) | 12-5/8" x 2-3/16" x7-1/8" (320 mm x55,5 mm x 180 mm) | 14-3/16" x 2-3/16" x7-1/8" (360 mm x 56mm x 180 mm) |
| Masa 3.15 kg 4.02 kg | ||
| Zalecany rozmiar przewodu | 8 | 4 |
ROZWIĄZYWANIE PROBLEMÓW
Brak dźwięku, a WSKAŻNIK ZASILANIA jest wyłączony.
- Brak napięcia na zaciskach BATT+ i/lub REM lub brak/ nieprawidłowe uziemienie. Sprawdzić napięcie na zaciskach wzmacniacza za pomocą miernika uniwersalnego.
Brak dźwięku, a WSKAŻNIK ZABEZPIECZENIA miga co 4 sekundy.
- Napięcie stałe na wyjściu wzmacniacza. Wzmacniacz może wymagać serwisowania; należy sprawdzić dołączoną kartę gwarancyjną w celu uzyskania informacji o serwisie technicznym.
Brak dźwięku, a WSKAŹNIKI ZASILANIA i ZABEZPIECZENIA migają.
- Napięcie na połączeniu BATT+ poniżej 9 V. Należy sprawdzić układ zasilania pojazdu.
Brak dźwięku, a WSKAŹNIK ZABEZPIECZENIA jest włączony.
- Wzmacniacz jest przegrzany. Należy upewnić się, że chłodzenie wzmacniacza nie zostało zablokowane. Przyczyną może również być napięcie wyższe niż 16 V (lub niższe niż 8,5 V) na połączeniu BATT+. Należy sprawdzić układ zasilania pojazdu.
Bezpiecznik wzmacniacza ciągle się przepala.
- Przewody zostały podłączone nieprawidłowo lub dochodzi do spięcia. Należy sprawdzić połączenie kabli.
Znieksztalcony dźwięk.
- Czułość na wejściu nie została odpowiednio skonfigurowana. Sprawdź ustawienia. Należy sprawdzić przewody pod kątem zwarć lub przebić. Wzmacniacz lub urządzenie źródłowe mogą być wadliwe.
Zniekształcony dźwięk, a WSKAŹNIK ZABEZPIECZENIA miga.
- Spięcie w głośniku lub przewodzie. Należy pojedynczo odłącać głośniki, aby określić, który głośnik/kabel powoduje spięcie, a następnie go naprawić.
Muzyce brakuje dynamiki lub „uderzenia”.
- Głośniki nie zostały prawidłowo podłączone. Należy sprawdzić głośniki pod kątem podłączenia zgodnie z biegunowością.
Hałasy silnika – gwizdy lub brzeczenie – w głośnikach przy włączonym silniku.
- Wzmacniacz wyłapuje hałas alternatora. Należy sprawdzić uziemienie wzmacniacza – nieprawidłowe lub luźne uziemienie jest jedną z głównych przyczyn zakłóceń w systemie audio. Należy zmniejszyć czułość na wejściu. Należy przesunąć przewody audio RCA z dala od przewodów zasilania. Zainstalowanie filtra hałasu alternatora na przewodzie zasilania pomiędzy akumulatorem i alternatorem może być również konieczne.

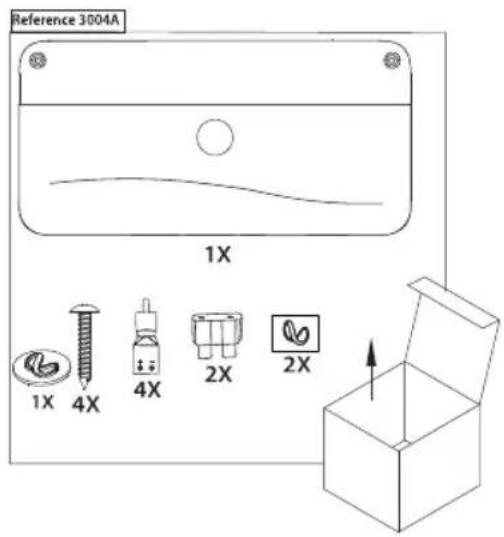

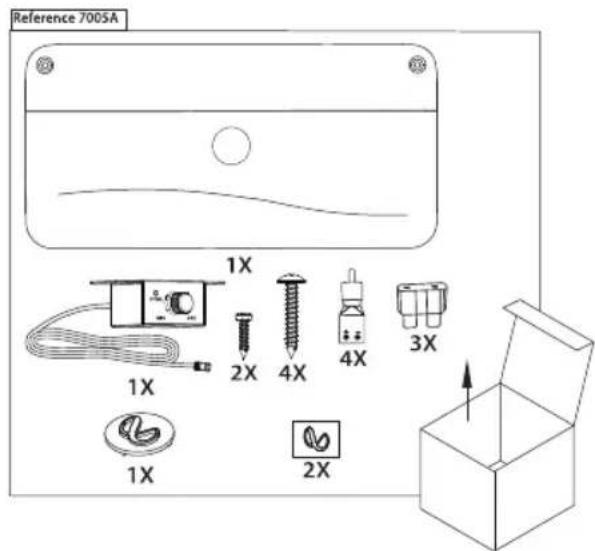

O QUE ESTÁ INCLUÍDO
