製品タイプ	オーディオレシーバー（アンプ）
ブランド	Infinity
モデル	Reference 7005A
寸法 (幅 x 高さ x 奥行き)	360 mm x 56 mm x 180 mm
重量	4.02 kg
電源	9-16 V DC、ヒューズ 30 A x 3
出力 (4 Ω)	4 x 50 W RMS + 1 x 320 W RMS
出力 (2 Ω)	4 x 75 W RMS + 1 x 500 W RMS
ブリッジ接続出力 (4 Ω)	2 x 150 W RMS
周波数特性	10 - 40 kHz (フロント/リア), 10 - 320 Hz (サブウーファー)
クロスオーバー	ハイパス/ローパス 32-320 Hz, 12 dB/オクターブ
入力感度 (ライン)	200 mV - 2.0 V RMS
入力感度 (ハイレベル)	2.0 V - 20 V RMS
S/N比	80 dB
全高調波歪み	< 1%
主な機能	ゲイン調整、可変クロスオーバー、低音増幅、低音リモコン
安全機能	過熱保護、短絡保護、低電圧保護、過電圧保護
メンテナンスと清掃	柔らかい乾いた布で拭いてください
交換部品と修理可能性	交換可能なヒューズ、標準配線

よくある質問 - Reference 7005A INFINITY

Infinity Reference 7005A アンプの取り付け方法は？

乾燥した通気性の良い場所を選んでください。乗客の邪魔にならないようにアンプを取り付けます。取り付け前にバッテリーのマイナス端子を外してください。保護メガネを着用してください。

電源とアースの配線方法は？

BATT+ ワイヤをヒューズを介してバッテリーのプラス端子に接続します。REM をコントロール信号（イグニッション）に接続します。アース（GND）を車体のクリーンなアースポイントに接続します。4 AWG ケーブルを使用してください。

アンプのゲイン調整方法は？

ゲインを最小にして開始します。ソースの音量を 3/4 まで上げます。歪みが聞こえるまで徐々にゲインを上げ、その後少し下げます。

HPF、LPF、FULL モードの意味は？

HPF（ハイパス）は高周波を通し、サブウーファーと組み合わせるのに最適です。LPF（ローパス）は低音を保持し、フルレンジスピーカー用です。FULL は全帯域を通し、サブウーファーなしで使用します。

電源ランプが消えていて音が出ない場合の対処方法は？

BATT+ と REM 端子の電圧をテスターで確認してください。アースが正しいことを確認してください。ヒューズと接続をチェックしてください。

保護ランプが 4 秒ごとに点滅するのはなぜですか？

出力に直流電圧が発生していることを示します。アンプの点検が必要な場合があります。保証を確認してください。

アンプの過熱を防ぐ方法は？

アンプは換気の良い場所に取り付け、放熱器を下に向けないでください。空気の流れを妨げるものがないか確認してください。

モーターノイズ（ヒューズ音）を除去する方法は？

まずアース接続を確認してください。ゲインを下げてください。RCA ケーブルを電源ワイヤから遠ざけてください。必要に応じてオルタネーターフィルターを取り付けてください。

低音リモコンの機能は？

低音リモコン（オプション）を使用すると、アンプにアクセスせずにサブウーファーレベルを遠隔調整できます。

ヒューズの仕様は？

アンプは 30 A のヒューズを 3 個使用します。同じヒューズと交換してください。

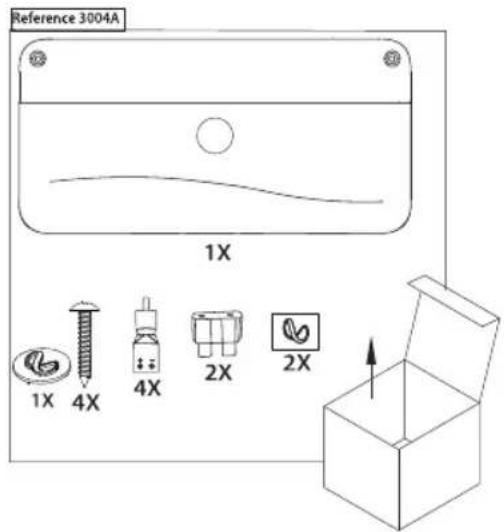

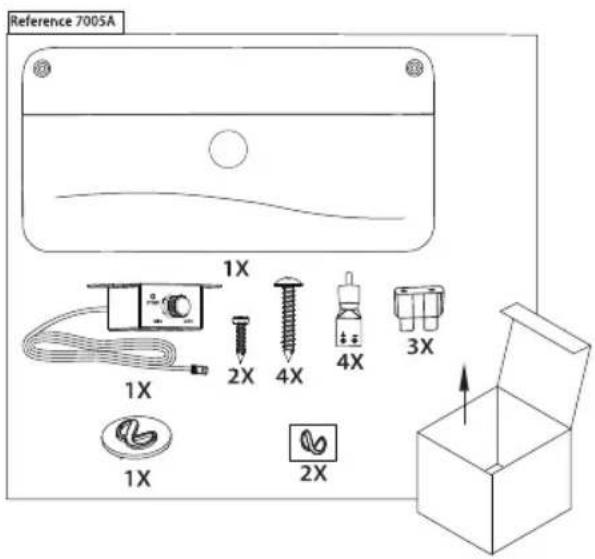

使用説明書 Reference 7005A INFINITY

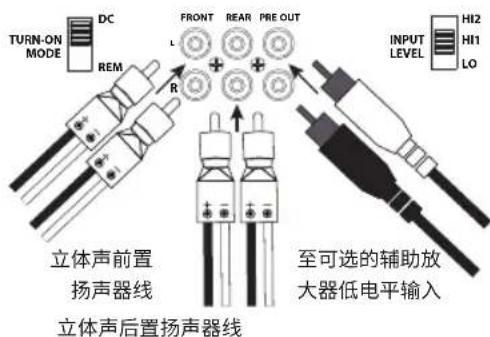

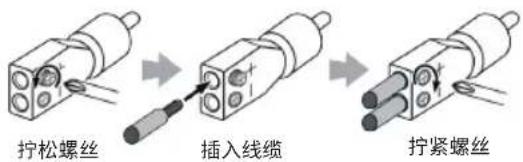

Reference 3004A 高电平信号

Reference 7005A 高电平输入信号

注: アンプを取り付ける前に、全ての配線を接続することをお勧めします。

重要：設置をする前に、自動車のバッテリーマイナス（-）端子を外してください。

• 工具を使用する際は、必ず保護用の眼鏡類をかけてください。
• 湿気のない安全な場所に取り付けてください。取り付けを予定している両側に隙間があることを確認してください。ねじやワイヤーブレーキライン、燃料経路、または電機配線に穴をあけないこと。また、配線が車両の安全運転の妨げにならないことを確認してください。取付位置に穴を空けたり、またはカットする場合はご注意ください。
• 空気が十分に流れる位置を選択してください。
• 冷却の妨げになるため、放熱板が下を向いている状態でアンプを設置しないでください。
• 後部座席からの人の足や、トランクの中の荷物が移動することによって損傷することがないようにアンプを設置してください。

コネクタ/コントロールパネルの使用

1. パネルカバーを下にスライドさせる

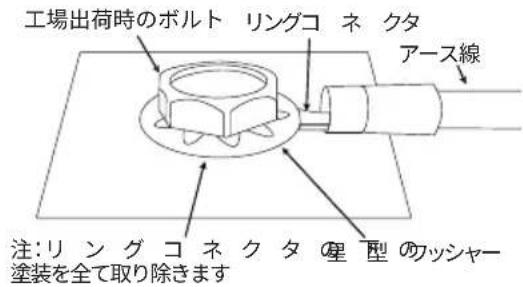

アース位置での配線：

入力信号用の配線

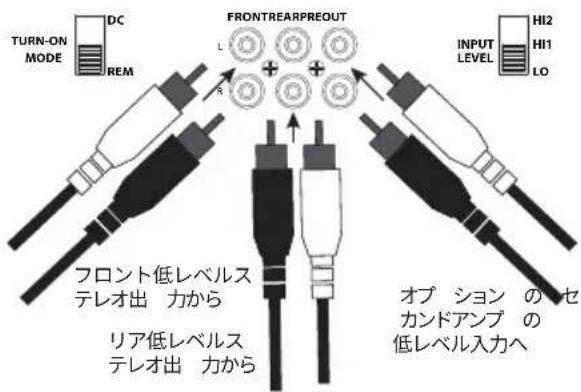

Reference 3004Aの低レベル信号

注:低レベル信号およびリモートの作動リード線を使用する場合は、
「TURN-ON MODE」を「REM、「」INPUTLEVEL」 LO
に設定してください。

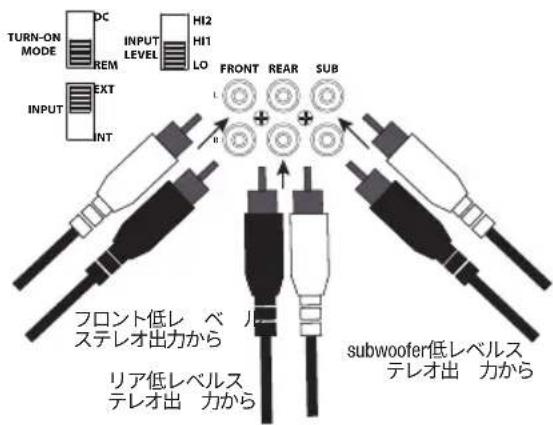

Reference 7005Aの低レベル信号

注: Reference 7005Aで、低レベル信号とリモートの作動リード線を使用する場合、「TURN-ON MODE」スイッチを「REM」に、SUBの「INPUT」スイッチを「EXT」に、そして「INPUT LEVEL」スイッチを「LO」に設定してください。

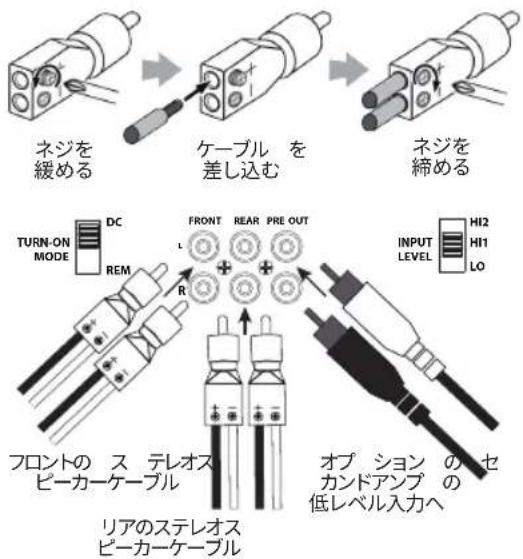

Reference 3004Aの高レベル信号

注: 高レベル信号を使用する場合は、「TURN-ON MODE」スイッチを「DC」に、そして「INPUT LEVEL」スイッチを「HI1」に設定してください。サウンドが再生されない場合は、「INPUT LEVEL」スイッチを「HI2」に切り替えてください。

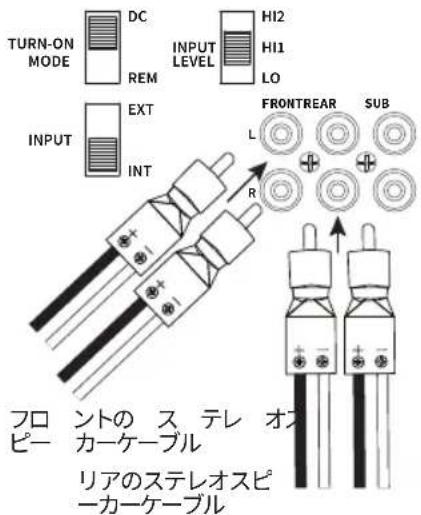

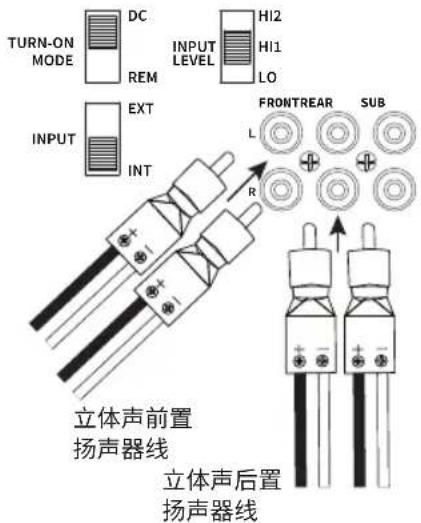

Reference 7005Aの高レベル入力信号

注: Reference 7005Aで、高レベル信号を使用する場合、「TURN-ON MODE」スイッチを「DC」に、SUBの「INPUT」スイッチを「INT」に、そして「INPUT LEVEL」スイッチを「HI1」に設定してください。サウンドが再生されない場合は、「INPUT LEVEL」スイッチを「HI2」に切り替えてください。

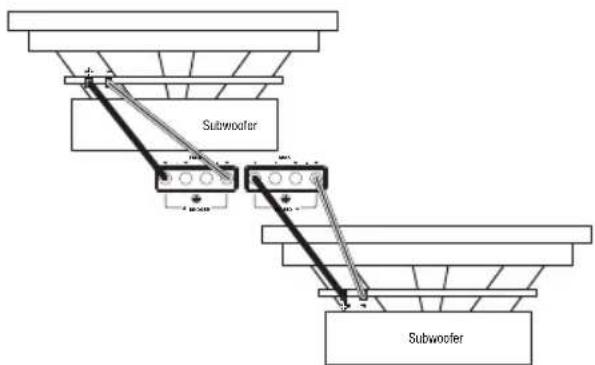

出力用配線

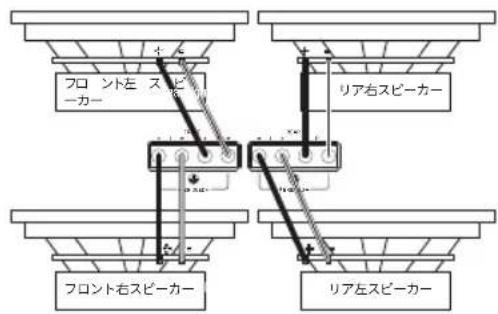

Reference 3004A 4チャンネル (2角) (4

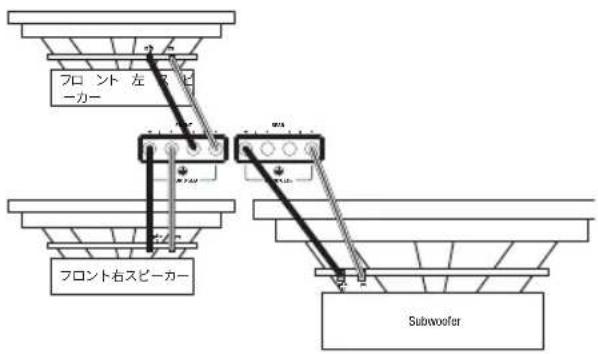

Reference 3004A 3チャンネル出力( ノ/ロツ ツ Ω) 4

Reference 3004A 2チャンネル出力(4

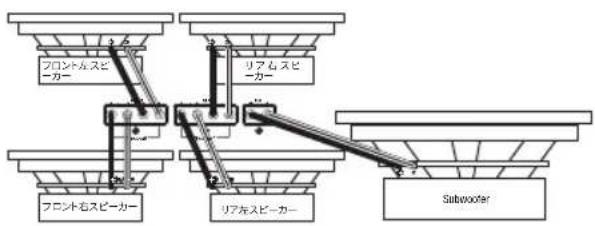

Reference 7005A 5チャンネル(2角)(4


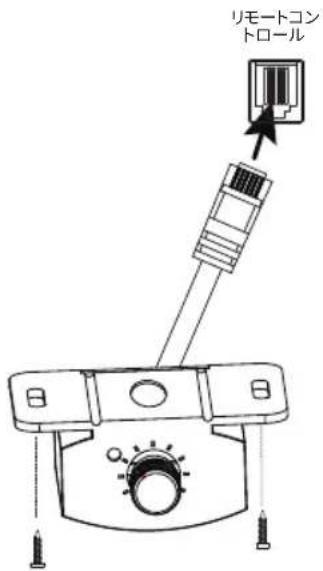

リモートバスコントローラーの接続 (REFERENCE 7005Aのみ)

ゲイン、クロスオーバーネットワーク、バスブーストの設定

ゲインの設定

1. 最初にGAINコントロールを最小にセットし、クロスオーバーコントロールを中間の位置まで回します。
2. フロントとリアのチャンネル用に、なじみのある音楽を選択してください。Reference 7005Aのsubwooferチャンネル用には、なるべく低音を多く含む音楽を使います。
3. レシーバーのポリュームコントロールを全出力の4分の3の位置まで回します。
4. バス出力を注意深く聴きながら、GAINコントロールを時計回りに回して調節します。歪みが聞こえた場合は、GAINコントロールを反時計回りに回してゲインを減少させます。

クロスオーバーネットワークモードの選択

フロントおよびリアチャンネルで、お好みのクロスオーバーネットワークモードを選択することができます。

HPFを選択すると、特定のレベルを超える周波数のみがスピーカーに届くようにすることができます。フルレンジスピーカーからの低音を保つことができるので、お持ちのシステムのsubwooferを使用している場合にお勧めです。

LPFを選択すると、特定のレベルを下回る周波数のみがスピーカーに届くようにすることができます。subwooferの電源を入れて、フロント、またはリアチャンネルをブリッジさせている場にお勧めです。

FULLを選択すると、全レベルの周波数がスピーカーに届くようにすることができます。システムでsubwooferを使用していない場合にお勧めです。

注: Reference 7005Aのsubwooferチャンネル向けのクロスオーバーネットワークモードは、ローパスのみです。

クロスオーバー周波数の選択

好みに合わせてクロスオーバーしてください。クロスオーバーポイン

には左にダイヤルを回し、上げるには 右にダイヤルを回します。同軸スピーカーとsubwooferの正確なクロスオーバー設定は、好みによって決まります。

subwooferのフェーズを 選 択 (Reference 7005Aのみ)

PHASEを前後に切り替えて、どの設定が最も明瞭なバス出力を得られるかを決定します。

バスブーストの選択 (Reference 7005Aのみ)

お好み みに合わせてBASS-BOOSTコントロールを時計回りまたは反時計回りで調節してください。

仕様

	Reference 3004A	Reference 7005A
電源出力@4Ω	75W RMSx4	50W RMSx4、320Wx1
電源出力@2Ω	100W RMSx4	75W RMSx4、500Wx1
ブリッジモードで電源出力	の4Ωで200W RMSx2	4Ωで150W RMSx2
周波数特性	10~40K Hz	10~40K Hz/10~320Hz
クロスオーバー周波数	32~320Hz 可変式、12dB/octave	32~320Hz可変式ハイおよびローパス(フロントおよびア)、32~320Hzローパス(subwoofer)、12dB/octave
ラインレベル入力音圧レベル	200mVrms~2.0Vrms	200mVrms~2.0Vrms
ハイレベル入力音圧レベル	2.0Vrms~20Vrms	2.0Vrms~20Vrms
S/N比:	80dBm超	80dBm超
THD+N@定格出力	1%未満	1%未満
ヒューズ定格	30x2	30x3
作動電圧	9~16 V	9~16 V
寸法(幅×高さ×奥行)	12-5/8x2-3/16x7-1/8インチ(320mm×1/8インチ(360mm×180mm)	14-3/16x2-3/16x7-1/8インチ(360mm×180mm)
重量	3.15kg	4.02kg
推奨のケーブル太さ	8	4

トラ ブ ルシュ ー ティン グ

音が聞ごえず、パワーインジケーターがオフになっている トを下げる

- BATT+およびまたはREM端子に電圧がかかっていない、またはアース接続が不良か、接続していません。VOMでアンプ端子の電圧をチェックします。

音が聞こえず、プロテクト・インジケーターが4秒おきに点滅する

- アンプ出力のDC電圧。アンプの点検が必要かもしれません。 点検情報については、同封の保証書をご覧ください。

音が聞こえず、プロテクトおよびパワーインジケーターが点滅する

- BATT+接続の電圧が9V未満。車の充電システムをチェックしてください。

音が聞こえず、プロテクトおよびパワーインジケーターがオンになっている

- アンプがオーバーヒートしています。取付位置でアンプの冷却が阻害されていないことをご確認ください。または、BATT+接続の電圧が16Vを上回っている(または8.5V未満)可能性があります。車の充電システムをチェックしてください。

アンプのヒューズが飛んだ場合

- 配線の接続が不適切か、ショートしています。配線の接続をチェックしてください。

音が歪む

- ゲインが適切に設定されていません。設定のチェック。ショートまたはアース用のケーブルをチェックしてください。アンプまたはソースユニットに欠陥がある可能性があります。

音が歪んでプロテクト・インジケーターが点滅する

- スピーカーまたはワイヤーのショート。ショートしたスピーカーまたはワイヤーを見つけて修理するため、1本ずつスピーカーのリード線を取り外してください。

音にダイナミックさ、または「パンチ」が欠けている

- スピーカーが適切に接続されていません。スピーカー接続が適切な極性で行われていることをチェックしてください。

エンジンがかかっている場合のシステム内のエンジンノイズ（ビー、またはカチカチ温）

- アンプがオルタネーターのノイズを拾っています。緩んだ、または不適切なアースがノイズの主要因の一つなので、最初にアンプのアース接続をチェックしてください。ゲインを絞ってください。RCAオーディオケーブルを電源ケーブルから離れたところに移動させてください。バッテリーとオルタネーター間の電源ラインにオルタネーターノイズフィルターを取り付ける必要がある場合もあります。
