Produkttyp	Audio-Receiver (Verstärker)
Marke	Infinity
Modell	Reference 7005A
Abmessungen (L x H x T)	360 mm x 56 mm x 180 mm
Gewicht	4,02 kg
Stromversorgung	9-16 V DC, Sicherung 30 A x 3
Ausgangsleistung (4 Ω)	4 x 50 W RMS + 1 x 320 W RMS
Ausgangsleistung (2 Ω)	4 x 75 W RMS + 1 x 500 W RMS
Leistung im Brückenmodus (4 Ω)	2 x 150 W RMS
Frequenzgang	10 - 40 kHz (vorne/hinten), 10 - 320 Hz (Subwoofer)
Frequenzweiche	Hochpass/Tiefpass 32-320 Hz, 12 dB/Oktave
Eingangsempfindlichkeit (Line)	200 mV - 2,0 V RMS
Eingangsempfindlichkeit (High Level)	2,0 V - 20 V RMS
Signal-Rausch-Verhältnis	80 dB
Gesamtklirrfaktor	< 1 %
Hauptfunktionen	Gain-Einstellung, variable Frequenzweiche, Bassverstärkung, Bassfernbedienung
Sicherheit	Schutz vor Überhitzung, Kurzschluss, Unterspannung und Überspannung
Wartung und Reinigung	Mit einem trockenen, weichen Tuch reinigen
Ersatzteile und Reparaturfähigkeit	Austauschbare Sicherung, Standardverkabelung

Häufig gestellte Fragen - Reference 7005A INFINITY

Wie installiere ich den Infinity Reference 7005A Verstärker?

Wählen Sie einen trockenen Standort mit guter Luftzirkulation. Montieren Sie den Verstärker so, dass er die Passagiere nicht behindert. Trennen Sie die Minusklemme der Batterie vor der Installation. Tragen Sie eine Schutzbrille.

Wie verkabele ich die Stromversorgung und Masse?

Verbinden Sie das BATT+-Kabel mit der Plusklemme der Batterie über eine Sicherung. Verbinden Sie REM mit einem Steuersignal (Zündung). Schließen Sie die Masse (GND) an einen sauberen Massepunkt des Fahrgestells an. Verwenden Sie ein Kabel der Stärke 4 AWG.

Wie stelle ich die Verstärkung ein?

Beginnen Sie mit minimaler Verstärkung. Stellen Sie die Lautstärke der Quelle auf 3/4. Erhöhen Sie allmählich die Verstärkung, bis eine Verzerrung hörbar ist, und reduzieren Sie dann leicht.

Was bedeuten die Modi HPF, LPF und FULL?

HPF (Hochpass) lässt hohe Frequenzen passieren, ideal mit einem Subwoofer. LPF (Tiefpass) behält die Bässe, für Breitbandlautsprecher. FULL lässt das gesamte Spektrum passieren, ohne Subwoofer.

Wie behebe ich fehlenden Ton bei ausgeschalteter Betriebsanzeige?

Überprüfen Sie die Spannungen an den Klemmen BATT+ und REM mit einem Voltmeter. Stellen Sie sicher, dass die Masse korrekt ist. Kontrollieren Sie die Sicherung und die Verbindungen.

Warum blinkt die Schutzanzeige alle 4 Sekunden?

Dies zeigt eine Gleichspannung am Ausgang an. Der Verstärker benötigt möglicherweise eine Überholung. Konsultieren Sie die Garantie.

Wie vermeide ich eine Überhitzung des Verstärkers?

Montieren Sie den Verstärker an einem belüfteten Ort, platzieren Sie den Kühlkörper nicht nach unten. Stellen Sie sicher, dass nichts die Luftzirkulation blockiert.

Wie beseitige ich Motorgeräusche (Fiepen)?

Überprüfen Sie zuerst die Masseverbindungen. Reduzieren Sie die Verstärkung. Halten Sie die RCA-Kabel von den Stromkabeln fern. Installieren Sie bei Bedarf einen Lichtmaschinenfilter.

Welche Funktion hat die Bassfernbedienung?

Die Bassfernbedienung (optional) ermöglicht die ferngesteuerte Einstellung der Subwoofer-Lautstärke ohne Zugriff auf den Verstärker.

Was sind die Spezifikationen der Sicherung?

Der Verstärker verwendet 3 Sicherungen mit je 30 A. Verwenden Sie identische Ersatzsicherungen.

BEDIENUNGSANLEITUNG Reference 7005A INFINITY

Bedienungsanleitung DE

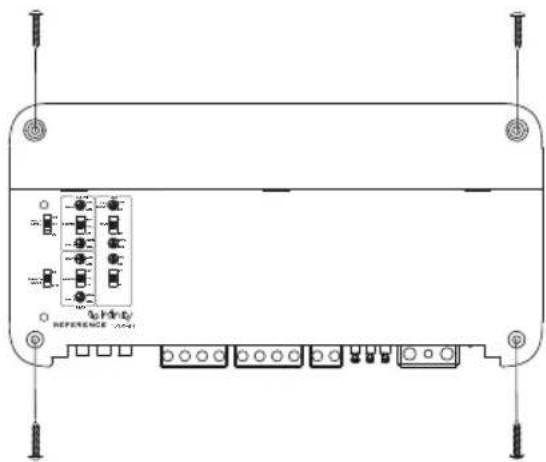

ZUGANG ZU ANSCHLÜSSEN UND BEDIENFELD

1. Abdeckung nach unten schieben


MONTAGE DES VERSTÄRKERS

Hinweis: Es wird empfohlen, alle Kabelverbindungen herzustellen, bevor der Verstärker montiert wird.

WICHTIG: Trenne den Minus-(-)-Pol der Fahrzeugbatterie vor Beginn der Installation.

• Trage bei der Arbeit mit Werkzeugen immer eine Schutzbrille.
• Wähle einen sicheren und trockenen, vor Feuchtigkeit geschützten Montagestandort. Prüfe die Abstände auf beiden Seiten der vorgesehenen Montagefläche. Achte darauf, dass Schrauben oder Kabel keine Bremsleitungen, Kraftstoffleitungen oder Kabelbäume durchstechen und dass die Kabelführung nicht den sicheren Betrieb des Fahrzeugs beeinträchtigt. Gehe beim Bohren oder Schneiden im Montagebereich vorsichtig vor.
• Wähle einen Ort, der für eine ausreichende Luftzirkulation sorgt.
• Montiere den Verstärker nicht mit dem Kühlkörper nach unten, da dies die Konvektionskühlung beeinträchtigt.
• Montiere den Verstärker so, dass er nicht durch die Füße der Mitfahrer auf dem Rücksitz oder durch ein Verschieben der Ladung im Kofferraum beschädigt werden kann.

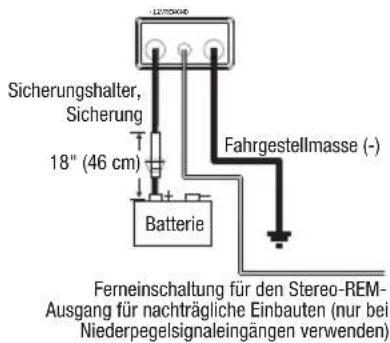

VERKABELUNG FÜR STROMVERSORGUNG UND MASSE

Am Verstärker:

DE

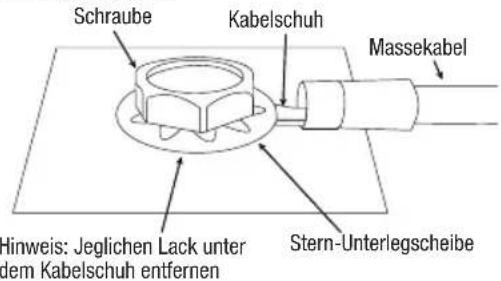

An Masseanschluss:

VERKABELUNG FÜR EINGANGSSIGNAL

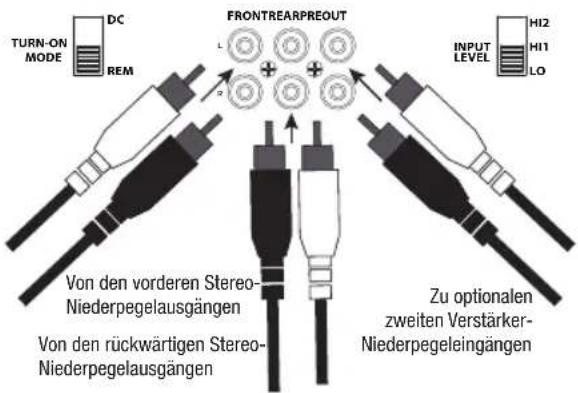

Reference 3004A Niederpegelsignale

Hinweis: Wenn Niederpegelsignale und die Fernsteuerungs-Einschaltleitung verwendet werden, muss der Schalter „TURN-ON MODE“ auf „REMD der Schalter „” INPUT LEVEL auf „L" gesetzt werden.

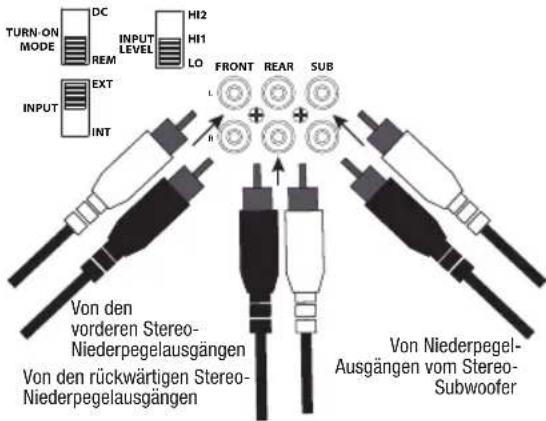

Reference 7005 a Niederpegelsignale

Hinweis: Wenn Niederpegelsignale und die Fernsteuerungs-Einschaltleitung beim Reference 7005A verwendet werden, muss der Schalter „TURN-ON MODE“ auf „REER SUB-Schalter „INPUT“, "undEXT Schalter, "auf," "INPUT LEVEL LOGesetzt werden.

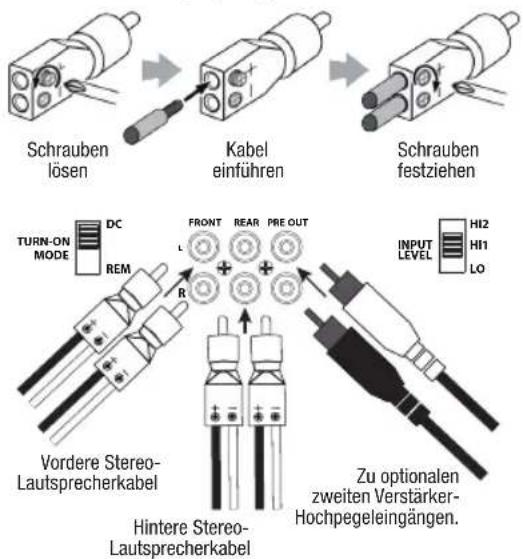

Reference 3004A Hochpegelsignale

Hinweis: Wenn Hochpegelsignale verwendet werden, muss der Schalter „TURN-ON MODE“ auf „DQnd der Schalter „INPUT.HAVE Gesetzt werden. Wenn kein Ton wiedergegeben wird, muss der Schalter „INPUT LEVEL“ auf „HI2“ gesetzt werden.

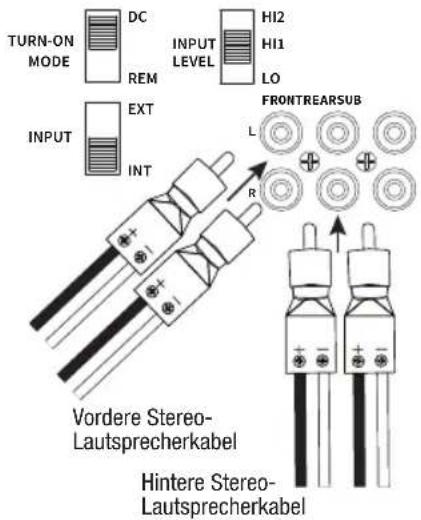

Reference 7005A Hochpegel-Eingangssignale

Hinweis: Wenn Hochpegelsignale beim Reference 7005A verwendet werden, muss der Schalter „TURN-ON MODE“ auf „DCder SUB-Schalter „INPUT“ und Unter Schalter „INPUT LEVEL gesetzt werden. Wenn kein Ton wiedergegeben wird, muss der Schalter „INPUT LEVEL gesetzt werden.

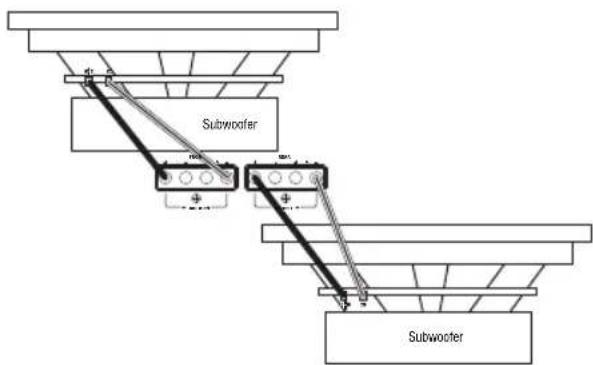

VERKABELUNG FÜR AUSGANG

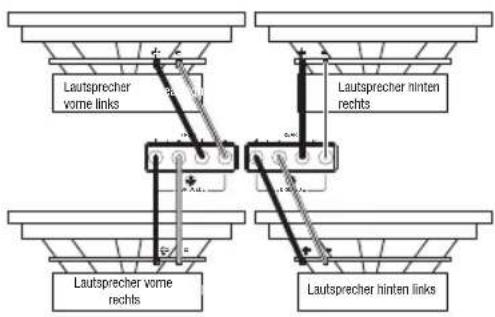

Reference 3004A 4-Kanal-Ausgang (4 Ohm/2 Ohm)

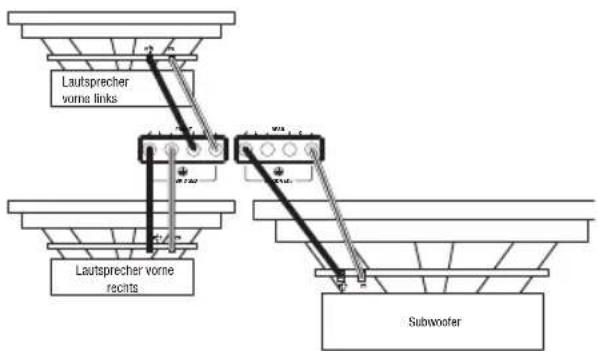

Reference 3004A 3-Kanal-Ausgang (Front: 4 Ohm/2 Ohm; Rückseite: 4 Ohm)

Reference 3004A 2-Kanal-Ausgang (4 Ohm)

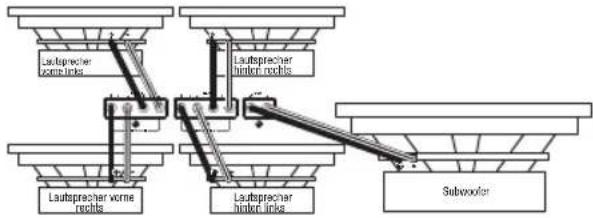

Reference 7005 a 5-Kanal-Ausgang (4 Ohm/2 Ohm)

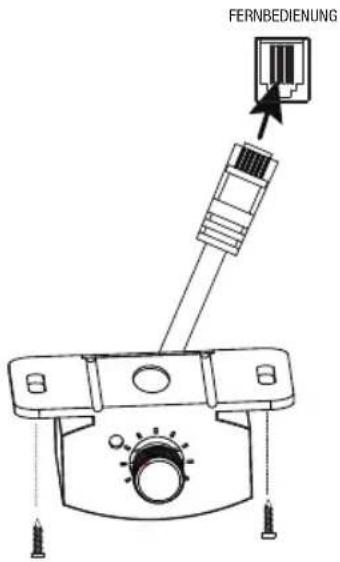

ANSCHLUSS DER BASS-FERNSTEUERUNG (NUR REFERENCE 7005A)

EINSTELLEN VON VORVERSTÄRKUNG, FREQUENZWEICHEN UND BASSVERSTÄRKUNG

Einstellen der Vorverstärkung

1. Beginne mit der Minimaleinstellung des Reglers GAIN, während die Frequenzweiche in Mittelstellung steht.
2. Wähle für die vorderen und hinteren Kanäle Musik, mit der du vertraut bist. Wähle für den Subwoofer-Kanal des Reference 7005A Musik mit kräftigem Bassanteil.
3. Drehe den Lautstärkeregler deines Receivers auf 34 der Gesamtleistung.
4. Drehe den Regler GAIN im Uhrzeigersinn, während du gleichzeitig auf die Bässe hörst. Falls du eine Verzerrung hörst, drehe den Regler GAIN gegen den Uhrzeigersinn, um die Vorverstärkung zu senken.

Auswahl des Frequenzweichenmodus

Auf den vorderen und hinteren Kanälen kann der gewünschte Frequenzweichenmodus ausgewählt werden.

Wähle HPF, um nur Frequenzen ab einem bestimmten Wert zuzulassen, die deine Lautsprecher erreichen. Dies wird empfohlen, wenn ein Subwoofer in deinem System integriert ist, da er die Wiedergabe der tiefen Bässe übernimmt und sie nicht an die Breitbandlautsprecher weitergeleitet werden.

Wähle LPF, um nur Frequenzen unter einem bestimmten Wert zuzulassen, die deine Lautsprecher erreichen. Dies wird empfohlen, wenn die vorderen oder hinteren Kanäle überbrückt sind, um einen Subwoofer zu betreiben.

Wähle FULL, damit alle Frequenzen deine Lautsprecher erreichen. Dies wird empfohlen, wenn kein Subwoofer im System integriert ist.

Hinweis: Der Frequenzweichenmodus für den Subwoofer-Kanal des Reference 7005A ist ein reiner Tiefpass.

Auswahl der Weichenfrequenz

Wähle den Übergangspunkt entsprechend den Hörpräferenzen. Drehe die Regler nach links, um den Crossover-Punkt zu verringern bzw. nach rechts, um ihn zu erhöhen. Die genauen Frequenzweicheneinstellungen für Koaxial-Lautsprecher und Subwoofer sind von deinen persönlichen Vorlieben abhängig.

Auswahl der Subwoofer-Phase (nur Reference 7005A)

Wechsle PHASE zwischen 0 und 180 Grad, um festzustellen, welche Einstellung die klarsten Bässe liefert.

Auswahl der Bassverstärkung (nur Reference 7005A)

Passe den Regler BASS-BOOST nach deinen Wünschen im Uhrzeigersinn oder gegen diesen an.

TECHNISCHE DATEN

	Reference 3004 a	Reference 7005 a
Nennleistung bei 4 Ohm 75	Watt RMS x 4	50 Watt RMS x 4 + 320 Watt RMS x 1
Nennleistung bei 2 Ohm 100	Watt RMS x 4	75 Watt RMS x 4 + 500 Watt RMS x 1
Ausgangsleistung im gebrückten Modus	200 Watt RMS x 2 mit 4 Ohm	150 Watt RMS x 2 mit 4 Ohm
Frequenzbereich 10–40 kHz		10–40 kHz / 10–320 Hz
Trennfrequenzen	32–320 Hz (variabel), 12 dB/ Oktave	32–320 Hz variabler Hoch- und Tiefpass (vome und hinten); 32–320 Hz Tiefpass (Subwoofer); 12 dB/Oktave
Eingangsempfindlichkeit für Line-Pegel:	200 mV RMS – 2,0 V RMS	200 mV RMS – 2,0 V RMS
Eingangsempfindlichkeit für Hochpegel:	2,0–20 V RMS 2,0–20 V RMS
Rauschabstand >80 dB	>80 dB
THD+N bei Nennleistung	< 1 % < 1 %
Sicherungswert 30 A x 2	30 A x 3
Betriebsspannung 9–16 V	9–16 V
Abmessungen (B x H x T):	12-5/8" x 2-3/16" x 7-1/8" (320 mm x 55,5 mm x 180 mm)	14-3/16" x 2-3/16" x 7-1/8" (360 mm x 56 mm x 180 mm)
Gewicht 3.15 kg 4.02 kg
Empfohlener Kabelquerschnitt	8	4

FEHLERBEHEBUNG

Kein Ton und die NETZSTROMANZEIGE ist aus.

- Keine oder unzureichende Spannung an den BATT+- und/oder REM-Anschlüssen oder kein Masse-Anschluss. Überprüfe die Spannung an den Verstärkeranschlüssen mit einem Spannungsmessgerät.

Kein Ton und die SCHUTZANZEIGE blinkt alle 4 Sekunden.

- DC-Spannung am Verstärker-Ausgang. Der Verstärker muss eventuell repariert werden. Entnehme die Informationen zu den Reparaturmöglichkeiten dem beigefügten Garantieschein.

Kein Ton und SCHUTZ- und NETZSTROMANZEIGE blinken.

- Stromspannung unter 9 V am BATT+-Anschluss. Überprüfe das Batterieladesystem des Fahrzeugs.

Kein Ton und die SCHUTZANZEIGE leuchtet.

- Der Verstärker ist überhitzt. Stelle sicher, dass die Kühlung des Verstärkers am aufgestellten Standort genügend Kühlluft bekommt. Möglicherweise übersteigt die Spannung am BATT+-Anschluss 16 V (oder liegt unter 8,5 V). Überprüfe das Batterieladesystem des Fahrzeugs.

Die Sicherung des Verstärkers brennt immer wieder durch.

- Die Verkabelung ist falsch angeschlossen oder ein Kurzschluss tritt auf. Überprüfe die Kabelanschlüsse.

Verzerrter Ton.

- Die Eingangsempfindlichkeit (Gain) ist falsch eingestellt. Einstellung prüfen. Vergewissere dich, dass keine Kurz- oder Masseschlüsse aufgetreten sind. Der Verstärker oder das Quellgerät ist eventuell defekt.

Verzerrter Ton und die SCHUTZANZEIGE blinkt.

- Kurzschluss im Lautsprecher oder in der Verkabelung. Entferne die Lautsprecheranschlüsse einzeln und nacheinander, um die betroffene Komponente (Lautsprecher oder Kabel) zu identifizieren, und repariere sie.

Die Musik hat keine Dynamik, oder keinen „Punch“.

- Die Lautsprecher sind nicht richtig angeschlossen. Überprüfe die Anschlüsse und die entsprechenden Polaritäten.

Motorgeräusch – „Jaulen“ oder „Knacken“ – im System, wenn der Motor läuft.

- Der Verstärker übernimmt die Geräusche der Lichtmaschine. Überprüfe die Masse-Anschlüsse am Verstärker - ein lockerer oder fehlerhafter Masse-Anschluss ist einer der häufigsten Gründe für externe Geräusche. Drehe die Vorverstärkung (Gain) herunter. Entferne die Cinch-Audiokabel von den Netzstromkabeln. Die Installation eines Filters zur Entfernung von Lichtmaschinengeräuschen am Netzkabel zwischen der Batterie und der Lichtmaschine ist evtl. auch nötig.
