Reference 7005A - Äänivastaanotin INFINITY - Ilmainen käyttöohje ja opas

Tuotetyyppi	Audioreseptori (vahvistin)
Merkki	Infinity
Malli	Reference 7005A
Mitat (L x K x S)	360 mm x 56 mm x 180 mm
Paino	4,02 kg
Virtalähde	9-16 V DC, sulake 30 A x 3
Lähtöteho (4 Ω)	4 x 50 W RMS + 1 x 320 W RMS
Lähtöteho (2 Ω)	4 x 75 W RMS + 1 x 500 W RMS
Siltaustila (4 Ω)	2 x 150 W RMS
Taajuusvaste	10 - 40 kHz (etu/taka), 10 - 320 Hz (subwoofer)
Jakosuodatin	Ylipäästö/alipäästö 32-320 Hz, 12 dB/oktaavi
Sisääntuloherkkyys (linja)	200 mV - 2,0 V RMS
Sisääntuloherkkyys (korkea taso)	2,0 V - 20 V RMS
Signaali-kohinasuhde	80 dB
Kokonaisharmoninen särö	< 1 %
Päätoiminnot	Vahvistuksen säätö, muuttuva jakosuodatin, basson vahvistus, basson kaukosäädin
Turvallisuus	Ylikuumenemissuojaus, oikosulkusuojaus, alijännite- ja ylijännitesuojaus
Huolto ja puhdistus	Puhdista kuivalla ja pehmeällä liinalla
Varaosat ja korjattavuus	Vaihdettava sulake, vakiojohdotus

Usein kysytyt kysymykset - Reference 7005A INFINITY

Miten Infinity Reference 7005A -vahvistin asennetaan?

Valitse kuiva paikka, jossa on hyvä ilmanvaihto. Asenna vahvistin niin, ettei se häiritse matkustajia. Irrota akun miinusnapa ennen asennusta. Käytä suojalaseja.

Miten virtalähde ja maa kytketään?

Kytke BATT+-johto akun plusnapaan sulakkeen kautta. Kytke REM-johto ohjaussignaaliin (sytytysvirta). Yhdistä maa (GND) puhtaaseen korin maadoituspisteeseen. Käytä 4 AWG -kaapelia.

Miten vahvistimen gain säädetään?

Aloita gain minimiasennossa. Nosta lähteen äänenvoimakkuus 3/4. Lisää gainia vähitellen, kunnes kuulet säröä, ja vähennä sitten hieman.

Mitä tilat HPF, LPF ja FULL tarkoittavat?

HPF (ylipäästö) päästää läpi korkeat taajuudet, ihanteellinen subwooferin kanssa. LPF (alipäästö) säilyttää matalat taajuudet, sopii laajakaistakaiuttimille. FULL päästää läpi koko spektrin ilman subwooferia.

Miten ratkaista äänen puuttuminen, kun virran merkkivalo ei pala?

Tarkista jännitteet BATT+- ja REM-liittimissä yleismittarilla. Varmista, että maadoitus on oikein. Tarkista sulake ja liitännät.

Miksi suojauksen merkkivalo vilkkuu 4 sekunnin välein?

Tämä tarkoittaa tasajännitettä lähdössä. Vahvistin saattaa vaatia huoltoa. Tutustu takuuseen.

Miten välttää vahvistimen ylikuumeneminen?

Asenna vahvistin ilmavaan paikkaan, älä aseta jäähdytyslevyä alaspäin. Varmista, ettei mikään estä ilman kiertoa.

Miten poistaa moottorin aiheuttama ääni (vininä)?

Tarkista ensin maadoitusliitännät. Vähennä gainia. Siirrä RCA-kaapelit pois virtajohdoista. Asenna tarvittaessa laturin suodatin.

Mikä on basson kaukosäätimen toiminto?

Basson kaukosäädin (valinnainen) mahdollistaa subwooferin tason säätämisen etänä ilman vahvistimelle menemistä.

Mitkä ovat sulakkeen tekniset tiedot?

Vahvistin käyttää 3 sulaketta, kukin 30 A. Käytä samanlaisia vaihtosulakkeita.

KÄYTTÖOHJE Reference 7005A INFINITY

Huomaa: On suositeltavaa tehdä kaikki johtoliitännät ennen vahvistimen kiinnittämistä.

TÄRKEÄÄ: Irrota auton akun negatiivinen (–) napa ennen asennuksen aloittamista.

• Käytä aina suojalaseja työkaluja käyttäessäsi.
• Valitse turvallinen ja kosteudelta suojattu kiinnityskohta. Tarkista, että kiinnityspinnan molemmilla puolilla on riittävästi vapaata tilaa. Varmista, että ruuvit tai johtimet eivät riko jarruputkia, polittoaineputkia tai johdotuksia, ja että niiden reititys ei haittaa ajoneuvon turvallista käyttöä. Noudata varovaisuutta, kun poraat tai leikkaat asennusalueetta.
• Valitse sijainti, jossa on riittävästi ilmankiertoa.
• Älä kiinnitä vahvistinta jäähdytysrivat alaspäin, sillä tämä häiritsee jäähdytystä.
• Kiinnitä vahvistin niin, että takapenkin matkustajien jalat tai takakontissa liikkuva lasti eivät voi vahingoittaa sitä.

LIITTIMIIN / OHJAUSPANEELIIN PÄÄSY

1. Liu'uta paneelin kansi alas

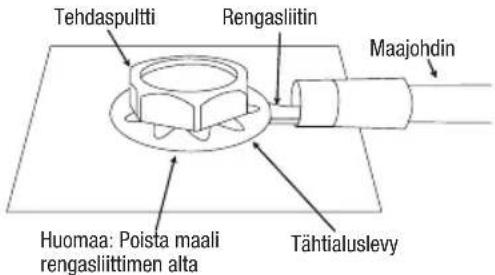

Maassa:

TULOSIGNAALIN JOHDOTUS

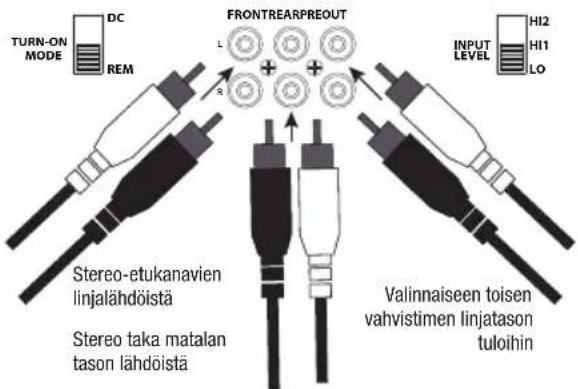

Reference 3004A linjatason signaalit

Huomaa: Kun käytät linjatason signaaleja ja herätevirtajohtoa, aseta "TURN-ON MODE"-kytkin "RE"adentoon ja "IN"kytkin LEVELasentoon. LO

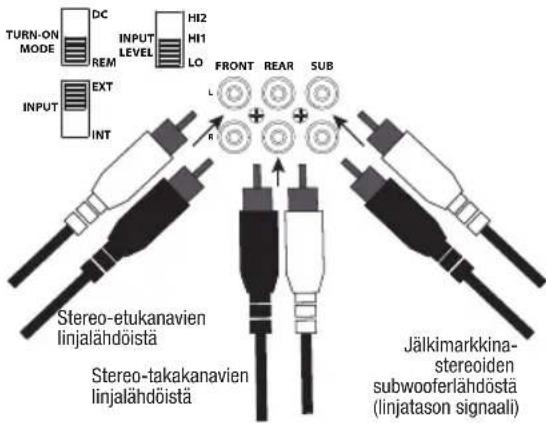

Reference 7005A linjatason signaalit

Huomaa: Kun käytät linjatason signaaleja ja herätevirtajohtoa Reference 7005A:n kanssa, aseta "TURN-ON MODE"-kytkin "REENToon ja SUB " "-kINPUT"-asentoodEXT "INPUTkibEVEAsentoon. LO

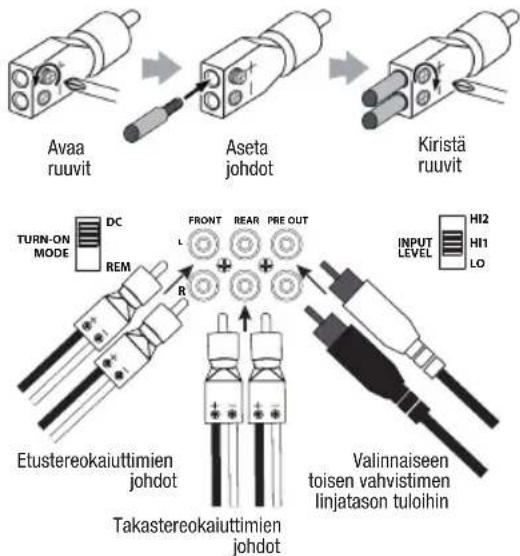

Reference 3004A kaiutintason signaalit

Huomaa: Kun käytät kaiutintason signaaleja, aseta "TURN-ON MODE"-kytkin "DC"-asentoon ja "INPUT LEVEL -kytkin "HI1"-asentoon. Jos ääntä ei kuulu, vaihda "INPUT LEVEL -kytkin "HI2"-asentoon.

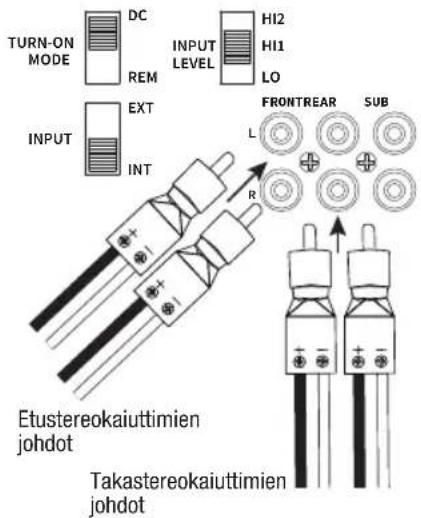

Reference 7005A kaiutintason tulosignaalit

Huomaa: kun käytät linjatason signaaleja Reference 7005A:n kanssa, aseta "TURN-ON MODE"-kytkin 'DC"-asentoon ja SUB "INRYITIN" "-asentoon ja " "-kytkINPUT'LEVEL HI1-asentoon. Jos ääntä ei kuulu, vaihda "INRYITINLEVEL HI2-asentoon.

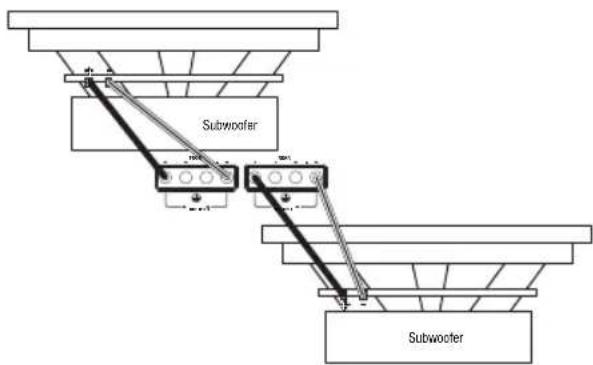

KAIUTTIMIEN JOHDOTUS

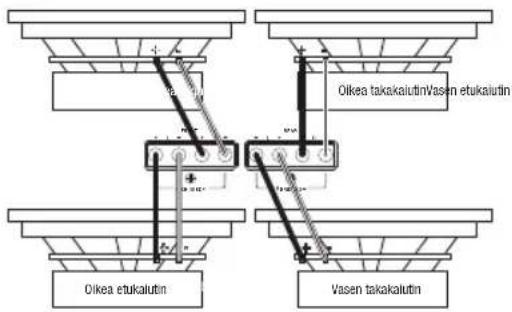

Reference 3004A 4-kanavainen lähtö (4 ohm / 2 ohm)

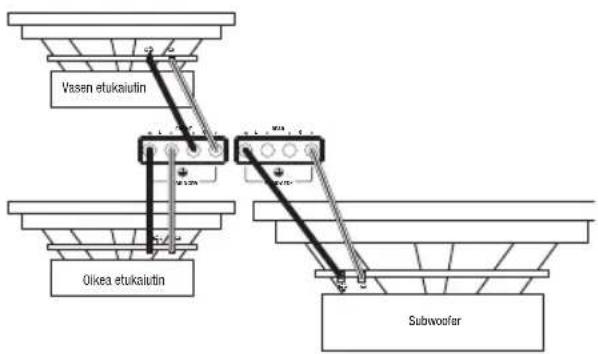

Reference 3004A 3-kanavainen lähtö (etu: 4 ohm / 2 ohm; taka: 4 ohm)

Reference 3004A 2-kanavainen lähtö (4 ohm)

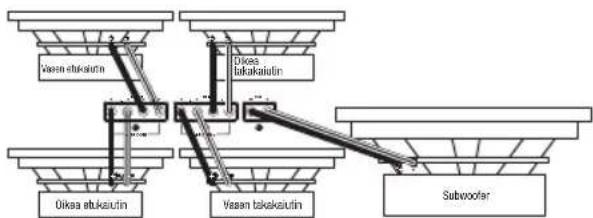

Reference 7005A 5-kanavainen lähtö (4 ohm / 2 ohm)


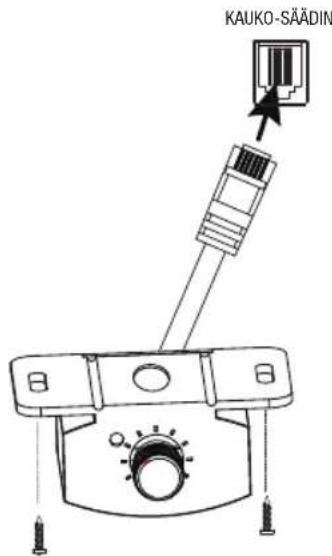

BASSON KAUKOSÄÄTIMEN KYTKEMINEN (VAIN REFERENCE 7005A)

ASETUKSET VAHVISTUKSELLE (GAIN), JAKOSUOTIMILLE, VAIHEELLE JA BASSOTEHOSTUKSELLE

Vahvistuksen asettaminen

1. Aloita GAIN säätö pienimmässä asennossa sekä jakotaajuuden ja bassotehostuksen säädöt puolivälissä.
2. Valitse etu- ja takakanaville tuttu musiikki. Valitse Reference 7005A:n subwooferkanavalle musiikki, jossa on merkittävä bassosisältö.
3. Käännä vastaanottimen äänenvoimakkuuden säädin ¾: aan sen kokonaislähdöstä.
4. Säädä GAIN -säädintä myötäpäivään kuunnellen tarkasti bassotoistoa. Jos kuulet äänen säröytymistä, käännä GAIN -säädintä vastapäivään vähentääksesi vahvistusta.

Jakosuotimen valinta

Etu- ja takakanavilla voit valita haluamasi jakosuotimen.

Valitse HPF, jotta vain tietyn pisteen yläpuolella olevat taajuudet pääsevät kaiuttimiin. Suositellaan, jos käytät subwooferia järjestelmässäsi, koska se rajaa matalimmat bassot full-range-kaiuttimilta.

Valitse LPF, jotta vain tietyn pisteen alapuolella olevat taajuudet pääsevät kaiuttimiin. Suositellaan, jos siltakytket etu-tai takakanavat ohjataksesi subwoofer-kaiutinta.

Valitse FULL, jotta kaikki taajuudet tavoittavat kaiuttimet. Suositellaan, jos et käytä subwooferia järjestelmässäsi.

Huomaa: Reference 7005A:n subwooferkanava toimii vain alipäästötilassa.

Jakotaajuuden valinta

Valitse jakosuodatinkohta sopivaksi kuunteluasetuksille. Käännä osoittimia vasemmalle, kun haluat madaltaa jakosuodinpistettä ja oikealle, kun haluat nostaa sitä. Koaksiaalikaiuttimien ja subwoofer- kaiuttimien jakosuodinpisteen optimaalinen asetus riippuu kuuntelurmieltymyksestäsi.

Valitse subwooferin vaihe (vain Reference 7005A)

Vuorottele PHASE-kytkimen asentoa kokeillaksesi, mikä asento antaa puhtaimman bassotoiston.

Bassotehostuksen valitseminen (vain Reference 7005A)

Säädä BASS-BOOST -säädintä myötäpäivään tai vastapäivään oman makusi mukaan.

TEKNISET TIEDOT

	Reference 3004A	Reference 7005A
Lähtöteho @ 4 ohm 75	W RMS x 4	50 W RMS x 4,320 W x 1
Lähtöteho @ 2 ohm 100	W RMS x 4	75 W RMS x 4,500 W x 1
Lähtöteho sillatusa tilassa	200 W RMS x 2 @ 4 ohm	150 W RMS x 2 @ 4 ohm
Taajuusvaste 10 Hz -	40 kHz	10 Hz - 40 kHz / 10-320 Hz
Jakotaajuudet	32-320 Hz säädettävä, 12 dB / oktaavi	32-320 Hz säädettävä yli- ja alipäästö (edessä ja takana);32-320 Hz alipäästö (subwoofer);12 dB / oktaavi
Linjatson tulon herkkyys	200 mV rms - 2,0 V rms	200 mV rms - 2,0 V rms
Kaiutintason tulon herkkyys	2,0 mV rms - 20 V rms	2,0 mV rms - 20 V rms
Signaali-kohinasuhde	>80 dB >80 dB
THD+ N @ nimellisteho	< 1 % < 1 %
Sulake 30 x 2 30 x 3
Käyttöjännite 9~16 V	9~16 V
Mitat (L x K x S)	320 mm x 55,5 mm x 180 mm (12-5/8" x 2-3/16" x 7-1/8")	360 mm x 56 mm x 180 mm (14-3/16" x 2-3/16" x 7-1/8")
Paino 3.15 kg 4.02 kg
Suositeltu kaapeliluokitus (Gauge)	8	4

VIANMÄÄRITYS

Ei ääntä. VIRRAN MERKKIVALO on pois päältä.

- BATT+ ja/tai REM -liittimissä ei ole jännitettä tai maadoitus on huono. Tarkista vahvistimen liittimien jännitteet volttimittarilla.

Ei ääntä. SUOJAUKSEN MERKKIVALO vilkkuu 4 sekunnin välein.

- Vahvistimen lähdössä tasavirtajännite. Vahvistin saattaa vaatia huoltoa. Katso huoltotiedot mukana toimitetusta takuukortista.

Ei ääntä. SUOJAUKSEN ja VIRRAN MERKKIVALOT välkkyvät.

- BATT+ -liitännän jännite on alle 9 volttia. Tarkasta ajoneuvon latausjärjestelmä.

Ei ääntä. SUOJAUKSEN MERKKIVALO on päällä.

- Vahvistin on ylikuumentunut. Varmista, ettei vahvistimen jäähdytys ole estynyt sen asennuspaikassa. Syynä voi olla myös ylijännite (yli 16 V) tai alijännite (alle 8,5 V) BATT+ -liitännässä. Tarkasta ajoneuvon latausjärjestelmä.

Vahvistimen sulake palaa toistuvasti.

- Johdotus on kytketty väärin tai järjestelmässä on oikosulku. Tarkista johdotuksen liitännät.

Ääni säröytyy.

- Vahvistusta ei ole asetettu oikein. Tarkista asetukset. Tarkista kaiutinkaapelit oikosulkujen ja maalenkkien varalta. Vahvistin tai lähdeyksikkö voi olla viallinen.

Ei ääntä. SUOJAUKSEN MERKKIVALO vilkkuu.

- Kaiutin tai johto oikosulussa. Irrota kaiutinjohdot yksi kerrallaan oikosulussa olevan johdon tai kaiuttimen paikantamiseksi ja korjaa oikosulku.

Musiikissa ei ole dynamiikkaa tai "potkua".

- Kaiuttimet kytketty väärin. Tarkasta kaiutinkytkentöjen napaisuudet.

Moottorin ääntä (vinkunaa tai napsahduksia) järjestelmässä moottorin ollessa päällä.

- Vahvistin poimii laturin aiheuttamia häiriöitä. Tarkista ensin vahvistimen maadoitusliitännät. Irrallaan oleva tai väärin kytketty maajohto on yksi häiriöiden pääaiheuttajista. Vähennä vahvistusta. Siirrä RCA-äänijodoot kauemmaksi virtajohdoista. Voi myös olla välttämätöntä asentaa laturin häiriönpoistosuodatin virtajohtoon akun ja laturin välille.

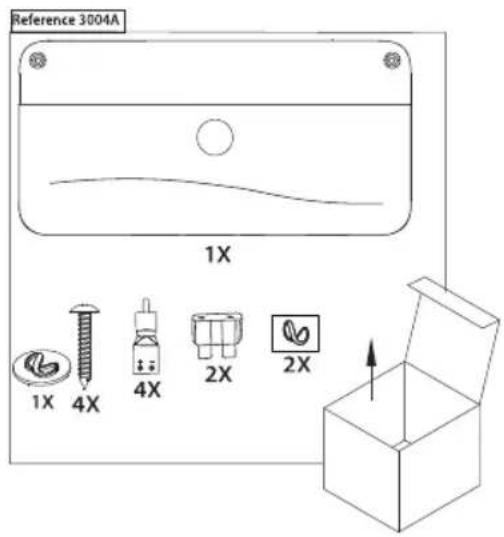

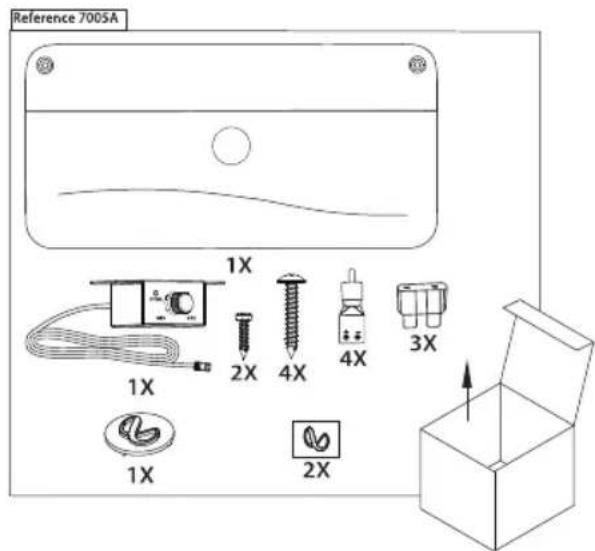

CONTENU DE LA BOÎTE
