Tipo de produto	Receptor de áudio (amplificador)
Marca	Infinity
Modelo	Reference 7005A
Dimensões (L x A x P)	360 mm x 56 mm x 180 mm
Peso	4,02 kg
Alimentação	9-16 V CC, fusível 30 A x 3
Potência de saída (4 Ω)	4 x 50 W RMS + 1 x 320 W RMS
Potência de saída (2 Ω)	4 x 75 W RMS + 1 x 500 W RMS
Potência em modo ponte (4 Ω)	2 x 150 W RMS
Resposta em frequência	10 - 40 kHz (dianteiro/traseiro), 10 - 320 Hz (subwoofer)
Filtro de crossover	Passa-alta/passa-baixa 32-320 Hz, 12 dB/oitava
Sensibilidade de entrada (linha)	200 mV - 2,0 V RMS
Sensibilidade de entrada (alto nível)	2,0 V - 20 V RMS
Relação sinal/ruído	80 dB
Distorção harmônica total	< 1 %
Funções principais	Ajuste de ganho, crossover variável, amplificação de graves, controle remoto de graves
Segurança	Proteção contra superaquecimento, curto-circuito, subtensão e sobretensão
Manutenção e limpeza	Limpar com um pano seco e macio
Peças de reposição e reparabilidade	Fusível substituível, cabeamento padrão

Perguntas frequentes - Reference 7005A INFINITY

Como instalar o amplificador Infinity Reference 7005A ?

Escolha um local seco com boa circulação de ar. Monte o amplificador de forma a não incomodar os passageiros. Desconecte o terminal negativo da bateria antes da instalação. Use óculos de proteção.

Como cabear a alimentação e a massa ?

Conecte o fio BATT+ ao terminal positivo da bateria através de um fusível. Conecte REM a um sinal de controle (ignição). Conecte o terra (GND) a um ponto de terra limpo do chassi. Use um cabo de bitola 4 AWG.

Como ajustar o ganho do amplificador ?

Comece com o ganho no mínimo. Aumente o volume da fonte para 3/4. Aumente gradualmente o ganho até ouvir uma distorção, depois reduza ligeiramente.

O que significam os modos HPF, LPF e FULL ?

HPF (passa-alta) permite a passagem de altas frequências, ideal com um subwoofer. LPF (passa-baixa) mantém os graves, para caixas de som largas. FULL permite a passagem de todo o espectro, sem subwoofer.

Como resolver uma ausência de som com o indicador de alimentação apagado ?

Verifique as tensões nos terminais BATT+ e REM com um voltímetro. Certifique-se de que o terra está correto. Verifique o fusível e as conexões.

Por que o indicador de proteção pisca a cada 4 segundos ?

Isso indica uma tensão contínua na saída. O amplificador pode necessitar de revisão. Consulte a garantia.

Como evitar o superaquecimento do amplificador ?

Monte o amplificador em um local arejado, não coloque o dissipador para baixo. Verifique se nada obstrui a circulação de ar.

Como eliminar um ruído de motor (guincho) ?

Verifique primeiro as conexões de terra. Reduza o ganho. Afaste os cabos RCA dos fios de alimentação. Se necessário, instale um filtro de alternador.

Qual é a função do controle remoto de graves ?

O controle remoto de graves (opcional) permite ajustar à distância o nível do subwoofer sem acessar o amplificador.

Quais são as especificações do fusível ?

O amplificador utiliza 3 fusíveis de 30 A cada. Use fusíveis de reposição idênticos.

MANUAL DE UTILIZADOR Reference 7005A INFINITY

1. Deslize a tampa do painel para baixo


Nota: É recomendável que faça todas as ligações dos fios antes de montar o amplificador.

IMPORTANTE: Desligue o terminal negativo (-) da bateria do veículo antes de iniciar a instalação.

• Utilize sempre óculos de proteção ao usar ferramentas.
• Escolha um local de montagem seguro, afastado da humidade. Verifique as folgas nos dois lados de uma superfície de montagem planeada. Certifique-se de que os parafusos ou os fios não perfuram as linhas dos travões, as linhas de combustível ou as cablagens e que o encaminhamento dos fios não interfere com o funcionamento seguro do veículo. Tenha cuidado ao perfurar ou cortar a área de montagem.
• Escolha um local que ofereça circulação de ar suficiente.
• Não monte o amplificador com o dissipador de calor voltado para baixo, pois isso interfere com a refrigeração.
• Monte o amplificador para que não seja danificado pelos pés dos passageiros no banco traseiro ou pela movimentação de carga no porta-malas.

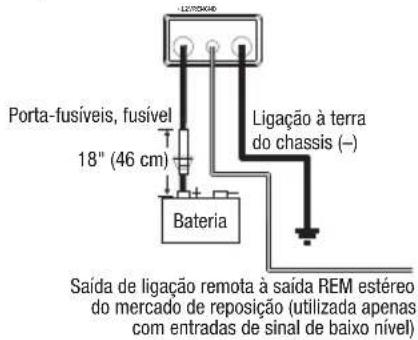

CABLAGEM PARA ALIMENTAÇÃO E LIGAÇÃO À TERRA

No amplificador:

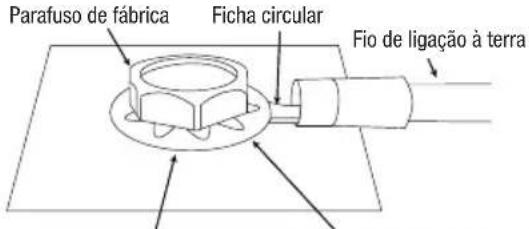

No local da ligação à terra:

existente sob a ficha circular

Note: quando utilizar sinais de baixo nível e um condutor de ativação remota com o Reference 7005A, coloque o interruptor "TURN-ON MODE" em "REMinterruptor SUB " "erINPUT "EXT" e o interruptor "INPUT LEVEL LO

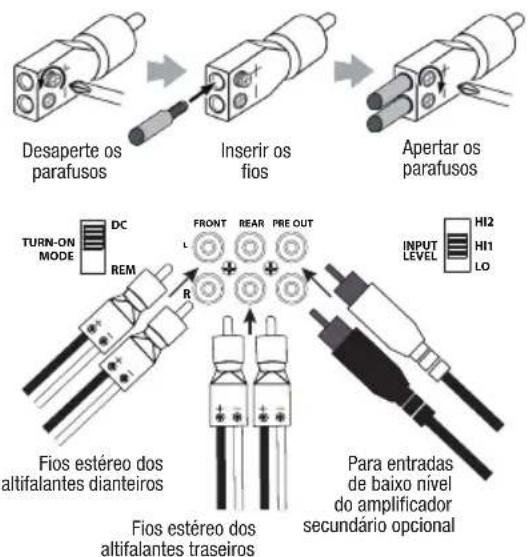

Sinais de alto nível do Reference 3004A

Nota: quando utilizar sinais de alto nível, coloque o interruptor inturn-ON MODE" em "DG o interruptor " " INPUT LEVEL "HI1". Se nenhum som for reproduzido, coloque o interruptor "INPUT LEVEL HI2

CABLAGEM PARA O SINAL DE ENTRADA

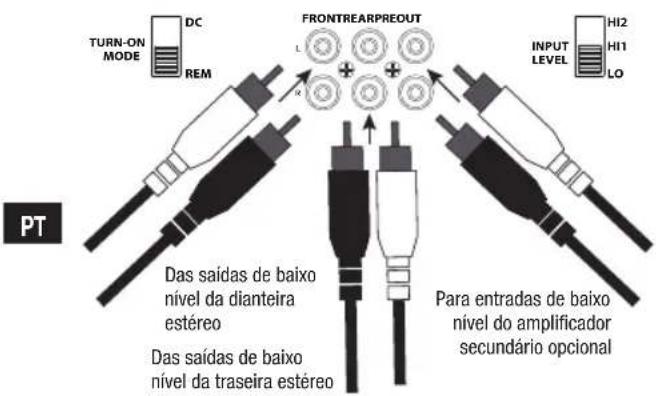

Sinais de baixo nível do Reference 3004A

Nota: quando utilizar sinais de baixo nível e um condutor de ativação remota, coloque o interruptor "TURN-ON MODE" em "REM interruptor " " erINPUT LEVEL LO

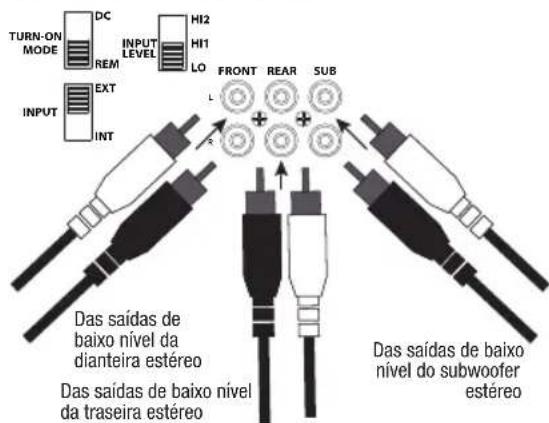

Sinais de baixo nível do Reference 7005A

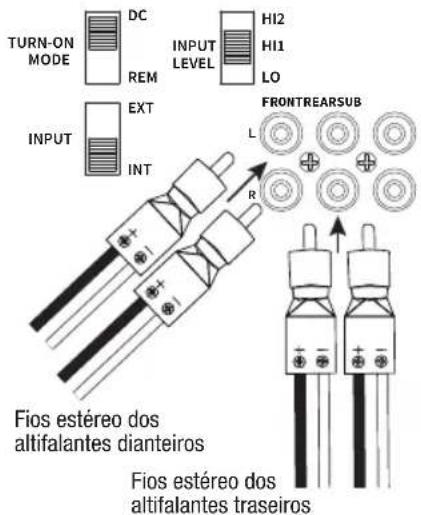

Sinais de entrada de alto nível do Reference 7005A

Nota: ao usar sinais de alto nível com a Referência 7005A, ajuste a chave "TURN-ON MODE" para "Dca chave SUB " " INPUT para "INT" e a chave "INPUT LEVEL Se nenhubi som for reproduzido, altere a chave "INPUT LEVEL HI2

CABLAGEM PARA SAÍDA

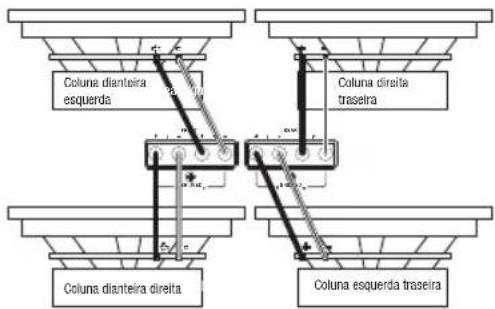

Saída de 4 canais do Reference 3004A (4 ohm/2 ohm)

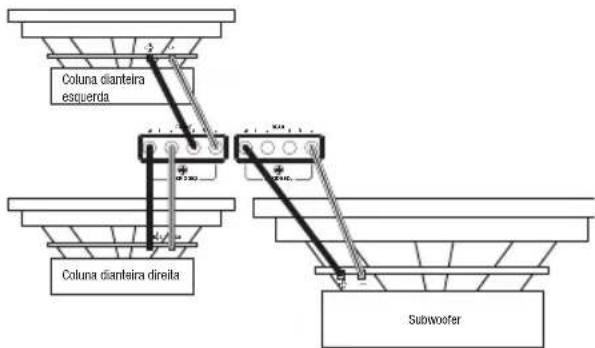

Saída de 3 canais do Reference 3004A (Dianteira: 4 ohm/2 ohm; Traseira: 4 ohm)

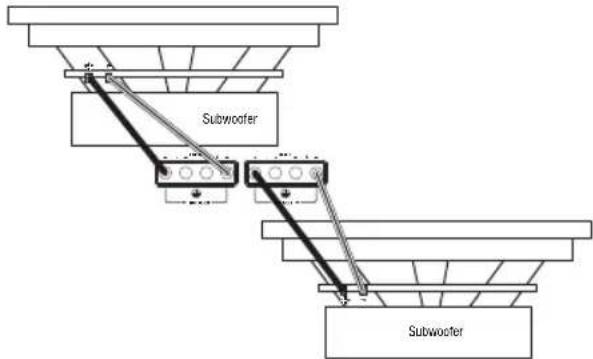

Saída de 2 canais do Reference 3004A (4 ohm)


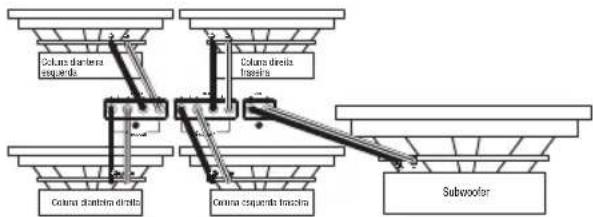

Saída de 5 canais do Reference 7005A (4 ohm/2 ohm)

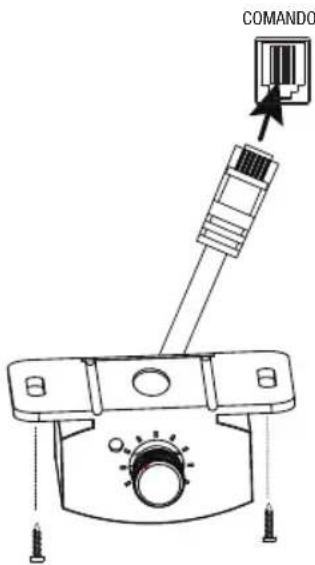

LIGAÇÃO DO COMANDO DE GRAVES (APENAS REFERENCE 7005A)

DEFINIR O GANHO, CROSSOVERS E REFORÇO DE GRAVES

Definir o ganho

1. Ligue com o controlo GAIN definido no nível mínimo e o controlo de crossover na posição central.
2. Para os canais dianteiro e traseiro, escolha músicas com as quais esteja familiarizado. Para o canal do subwoofer no Reference 7005A, escolha músicas com conteúdo substancial de graves.
3. Rode o controlo de volume do seu recetor para 34 da saída total.
4. Ajuste o controlo GAIN para a direita, ouvindo atentamente a saída de graves. Se ouvir distorção, rode o controlo GAIN para a esquerda para diminuir o ganho.

Nos canais dianteiro e traseiro, pode selecionar o modo crossover preferido.

Escolha HPF para permitir que apenas frequências acima de um determinado nível cheguem aos altifalantes. Recomendado se estiver a utilizar um subwoofer no seu sistema, pois mantém uma base baixa dos altifalantes de gama completa.

Escolha LPF para permitir que apenas frequências abaixo de um determinado nível cheguem aos altifalantes. Recomendado se estiver a ligar os canais frontal ou traseiro para alimentar um subwoofer.

Escolha FULL para permitir que todas as frequências cheguem aos altifalantes. Recomendado se não estiver a utilizar um subwoofer no sistema.

Nota: O modo crossover para o canal do subwoofer do Reference 7005A é apenas de passa-baixo.

Seleccionar a frequência de crossover

Escolha o ponto de crossover de acordo com as preferências de audição. Rode os botões para a esquerda para diminuir o crossover e para a direita para aumentar o crossover. As definições exatas de crossover para altifalantes e subwoofers coaxiais dependem das suas preferências de audição.

Seleccionar a fase do subwoofer (apenas Reference 7005A)

Mude o PHASE para a frente e para trás para determinar que definição fornece a saída de graves mais nítida.

Seleccionar o reforço de graves (apenas Reference 7005A)

Ajuste o controlo BASS-BOOST para a direita ou esquerda para se adequar às suas preferências.

ESPECIFICAÇÕES

	Reference 3004A	Reference 7005A
Potência de saída a 4 ohms	75 watts RMS x 4	50 watts RMS x 4, 320 watts x 1
Potência de saída a 2 ohms	100 watts RMS x 4	75 watts RMS x 4, 500 watts x 1
Potência de saída no modo de ponte	200 watts RMS x 2 a 4 ohms	150 watts RMS x 2 a 4 ohms
Resposta em frequência	10-40 K Hz	10-40 K Hz / 10-320 Hz
Frequências de crossover	Variável de 32 a 320 Hz, 12 dB/ oitava	Passa-baixo e passa-alto entre 32 e 320 Hz (dianteira e traseira); passa-baixo entre 32 e 320 Hz (subwoofer); 12 dB/ oitava
Sensibilidade de entrada no nível da linha	200 mVrms - 2,0 Vrms	200 mVrms - 2,0 Vrms
Sensibilidade de entrada de alto nível	2,0 Vrms - 20 Vrms	2,0 Vrms - 20 Vrms
Relação sinal/ruído >	80 dB >80 dB
THD+N à potência nominal	<1% <1%
Classificação do fusível	30 x 2 30 x 3
Tensão operacional 9~16 V 9~16 V
Dimensões (L x A x P)	12-5/8" x 2-3/16" x 7-1/8" (320 mm x 55,5 mm x 180 mm)	14-3/16" x 2-3/16" x 7-1/8" (360 mm x 56 mm x 180 mm)
Peso 3.15 kg 4.02 kg
Medição recomendada dos fios	8	4

RESOLUÇÃO DE PROBLEMAS

Sem áudio e o INDICADOR DE ENERGIA está desligado.

- Não há tensão nos terminais BATT+ e / ou REM, má ligação ou sem ligação à terra. Verifique as tensões nos terminais do amplificador com o VOM.

Sem áudio e o INDICADOR DE PROTEÇÃO pisca a cada 4 segundos.

- Tensão CC na saída do amplificador. O amplificador pode precisar de manutenção; consulte o cartão de garantia incluído para obter informações sobre como obter assistência técnica.

Sem áudio e os INDICADORES DE PROTEÇÃO e ENERGIA piscam.

- Tensão menor que 9 V na ligação BATT+. Verifique o sistema de carregamento do veículo.

Sem áudio e o INDICADOR DE PROTEÇÃO está aceso.

- O amplificador está sobreaquecido. Verifique se a refrigeração do amplificador não está bloqueada no local de montagem. Ou pode haver tensão superior a 16 V (ou inferior a 8,5 V) na ligação BATT+. Verifique o sistema de carregamento do veículo.

O fusível do amplificador continua a fundir.

- A cablagem está ligada incorretamente ou há um curto-circuito. Verifique as ligações da cablagem.

Áudio distorcido.

- O ganho não está definido corretamente. Verifique a definição. Verifique os fios quanto a curto-circuitos ou ligação à terra. O amplificador ou a unidade de fonte pode estar com defeito.

Áudio distorcido e o INDICADOR DE PROTEÇÃO pisca.

- Curto-circuito no altifalante ou no fio. Remova os condutores do altifalante, um de cada vez, para localizar o fio ou o altifalante em curto-circuito e repare.

A música carece de dinâmica ou "intensidade".

- Os altifalantes não estão ligados corretamente. Verifique as ligações dos altifalantes quanto à polaridade adequada.

Ruído do motor - gemido ou estalidos - no sistema quando o motor está ligado.

- O amplificador está a captar o ruído do alternador. Primeiro, verifique a ligação à terra no amplificador - uma ligação à terra incorreta ou solta é uma das principais causas de ruído. Diminua o ganho. Afaste os cabos de áudio RCA dos fios de energia. Também pode ser necessária a instalação de um filtro de ruído do alternador na linha de alimentação entre a bateria e o alternador.

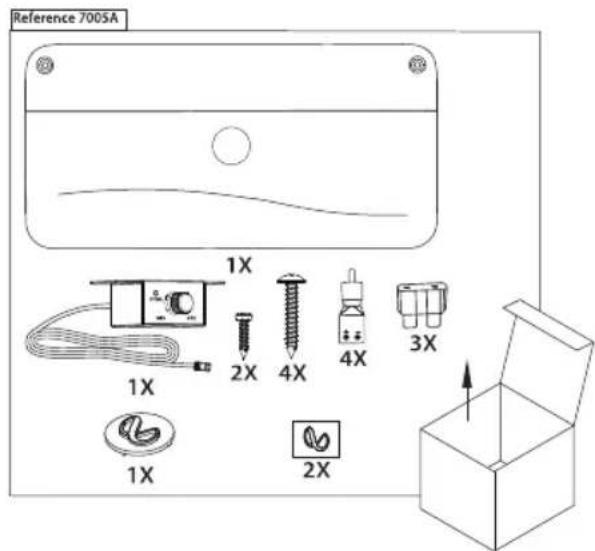

VAD FINNS I LÅDAN?
