Produkttyp	Ljudmottagare (förstärkare)
Märke	Infinity
Modell	Reference 7005A
Mått (L x H x D)	360 mm x 56 mm x 180 mm
Vikt	4,02 kg
Strömförsörjning	9-16 V DC, säkring 30 A x 3
Uteffekt (4 Ω)	4 x 50 W RMS + 1 x 320 W RMS
Uteffekt (2 Ω)	4 x 75 W RMS + 1 x 500 W RMS
Effekt i bryggkoppling (4 Ω)	2 x 150 W RMS
Frekvensomfång	10 - 40 kHz (fram/bak), 10 - 320 Hz (subwoofer)
Delningsfilter	Högpass/lågpass 32-320 Hz, 12 dB/oktav
Ingångskänslighet (linje)	200 mV - 2,0 V RMS
Ingångskänslighet (högnivå)	2,0 V - 20 V RMS
Signal/brusförhållande	80 dB
Total harmonisk distorsion	< 1 %
Huvudfunktioner	Gainjustering, variabelt delningsfilter, basförstärkning, basfjärrkontroll
Säkerhet	Skydd mot överhettning, kortslutning, underspänning och överspänning
Underhåll och rengöring	Rengör med en torr, mjuk trasa
Reservdelar och reparerbarhet	Utbytbart säkring, standardkablage

Vanliga frågor - Reference 7005A INFINITY

Hur installerar jag förstärkaren Infinity Reference 7005A?

Välj en torr plats med god luftcirkulation. Montera förstärkaren så att den inte stör passagerarna. Koppla bort batteriets minuspol före installationen. Använd skyddsglasögon.

Hur kopplar jag ström och jord?

Anslut BATT+-kabeln till batteriets pluspol via en säkring. Anslut REM till en styrsignal (tändning). Anslut jord (GND) till en ren jordpunkt på chassit. Använd 4 AWG-kabel.

Hur ställer jag in förstärkarens gain?

Börja med gain på minimum. Höj källans volym till 3/4. Öka gain gradvis tills du hör distorsion, sänk sedan något.

Vad betyder lägena HPF, LPF och FULL?

HPF (högpass) släpper igenom höga frekvenser, idealiskt med subwoofer. LPF (lågpass) behåller basen, för fullregisterhögtalare. FULL släpper igenom hela spektrumet, utan subwoofer.

Hur löser jag ingen ljud med strömindikatorn släckt?

Kontrollera spänningarna på BATT+ och REM med en voltmeter. Se till att jorden är korrekt. Kontrollera säkringen och anslutningarna.

Varför blinkar skyddsindikatorn var 4:e sekund?

Det indikerar en likspänning på utgången. Förstärkaren kan behöva service. Kontakta garantin.

Hur undviker jag överhettning av förstärkaren?

Montera förstärkaren på en ventilerad plats, placera inte kylflänsen nedåt. Kontrollera att inget hindrar luftcirkulationen.

Hur eliminerar jag motorljud (gnäll)?

Kontrollera först jordanslutningarna. Minska gain. Flytta RCA-kablar bort från strömkablar. Installera vid behov ett generatorfilter.

Vad är funktionen för basfjärrkontrollen?

Basfjärrkontrollen (tillval) gör det möjligt att fjärrjustera subwooferns nivå utan att behöva komma åt förstärkaren.

Vilka är specifikationerna för säkringen?

Förstärkaren använder 3 säkringar på 30 A var. Använd identiska ersättningssäkringar.

BRUKSANVISNING Reference 7005A INFINITY

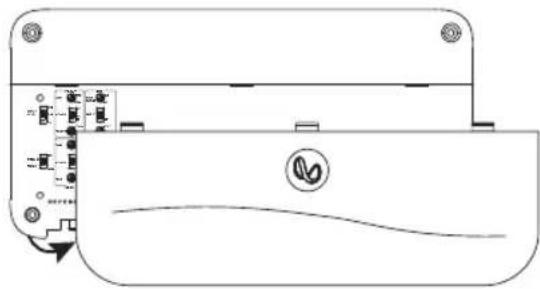

1. Drag ner panelskyddet


1. Avlägsna panelskyddet


Observera: Det rekommenderas att du ansluter alla kablar innan du monterar förstärkaren.

VIKTIGT: Koppla från batteriets minuspol (–) innan du påbörjar installationen.

• Ha alltid skyddsglasögon på dig när du använder verktyg.
• Välj en säker monteringsplats som inte utsätts för fukt. Kontrollera avståndet på båda sidor av den avsedda monteringsytan. Var noga med att skruvar eller ledningar inte gör hål på bromsledningar, bränsleslangar eller elsystem och att kabeldragningen inte påverkar fordonets säkerhet. Var försiktig vid borning eller skärning i monteringsområdet.
  • Välj en plats med tillräcklig luftcirkulation.
• Montera inte förstärkaren med kyllänsen riktad nedåt, eftersom det påverkar kylningen.
• Montera förstärkaren så att den inte skadas av baksätespassagerarnas fötter eller av last i bagageutrymmet.

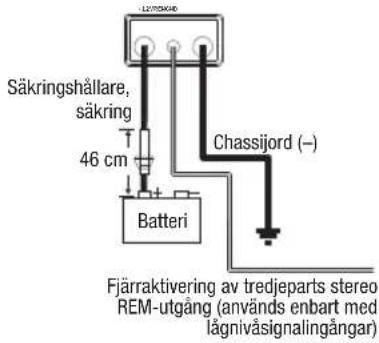

KABELDRAGNING FÖR STRÖM OCH JORDNING

På förstärkaren:

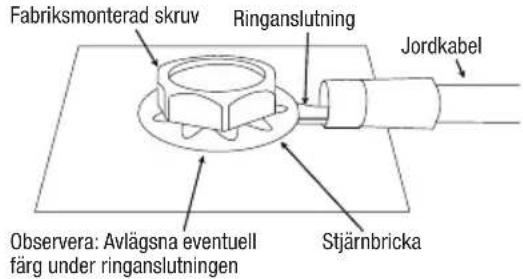

På jordningsplatsen:

KABLAGE FÖR INGÅNGSSIGNAL

Reference 3004A lågnivåsignaler

Observera: när lågnivåsignaler och fjärrstyrning används, ställ in "TURN-ON MODE" till "REM" och "INPUT LEVEL" till "LO".

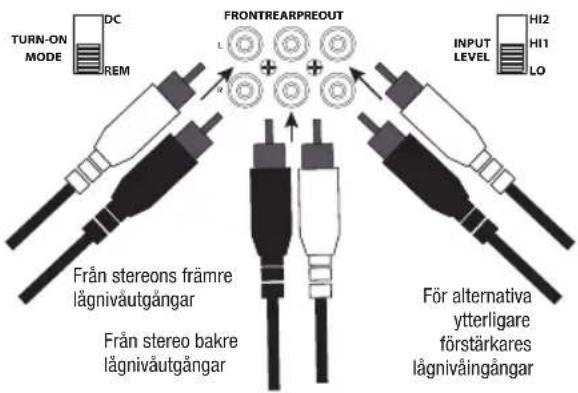

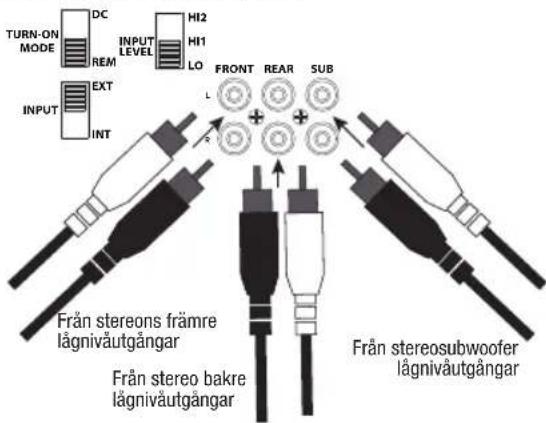

Reference 7005A lägniväsignaler

Observera: när lågnivåsignaler och fjärrstyrning används med Reference 7005A, ställ in "TURN-ON MODE" till "RESUB" INPUT och EXTILL ". INPUT LEVEL LO

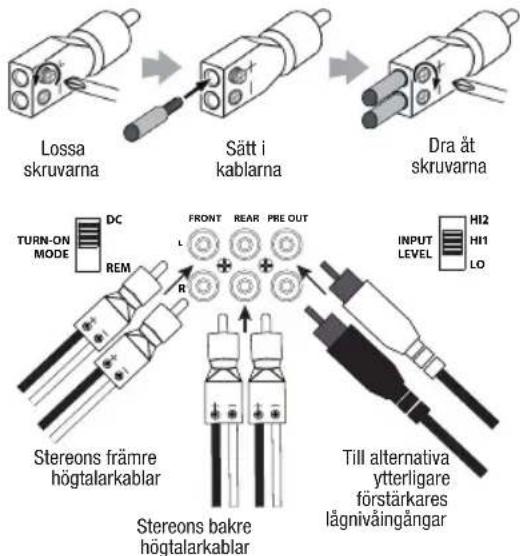

Reference 3004A högnivåsignaler

Observera: när högnivåsignaler används, ställ in "TURN-ON MODE" till läget "DC" och "INPUT LEVEL" till "HI1". Om inget ljud hörs, ändra "INPUT LEVEL" till "HI2".

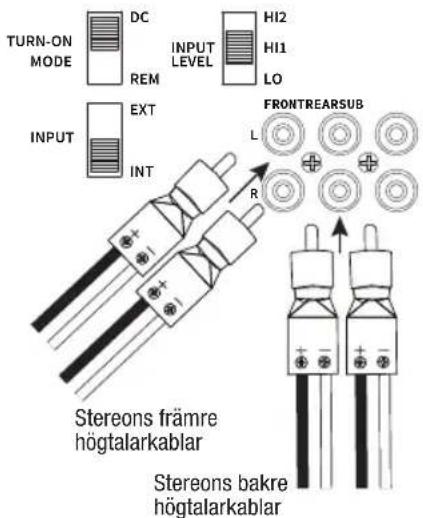

Reference 7005A högnivå ingångssignaler

Observera: när högnivåsignaler används med Reference 7005A, ställ in "TURN-ON MODE" till läget "DC", SUB "INPUT" till "INT" och "INPUT LEVEL" till "HI1". Om inget ljud hörs, ändra "INPUT LEVEL" till "HI2".

KABELDRAGNING TILL HÖGTALARE

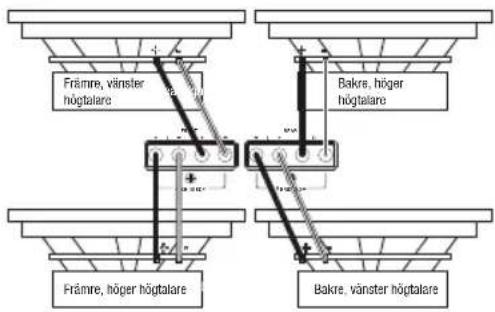

Reference 3004A 4-kanalsdrift (4 ohm/2 ohm)

Reference 3004A 3-kanalsdrift (4 ohm/2 ohm)

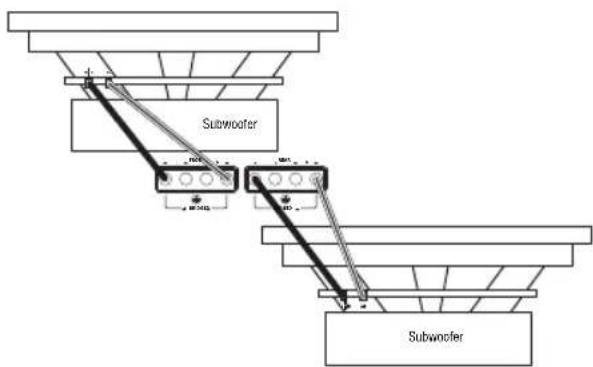

Reference 3004A 2-kanalsdrift (4 ohm)

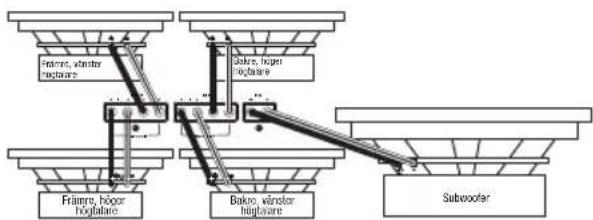

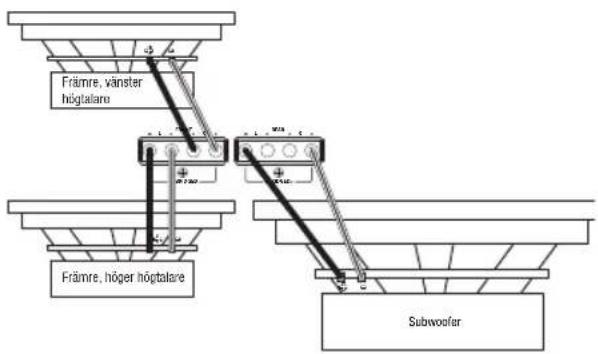

Reference 7005A 5-kanalsdrift (4 ohm/2 ohm)


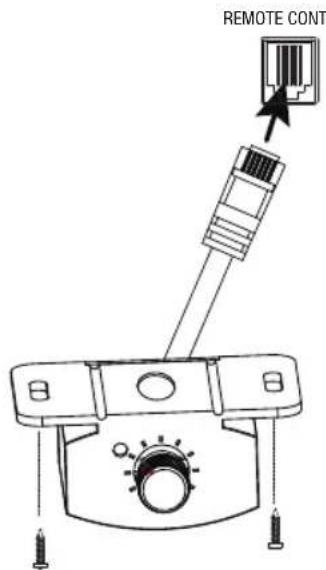

ANSLUTA BASFJÄRRKONTROLL (ENDAST REFERENCE 7005A)

Ställa in förstärkning

1. Börja med att ha GAIN-kontrollen inställd på MIN och kontrollen för delningsfiltret i mittenläget.
2. För främre och bakre kanaler, välj musik som du är kan bra. För subwooferkanalen i Reference 7005A, välj musik med stark bas.
3. Vrid volymkontrollen på din stereo till ¾ av maxvolymen.
4. Justera GAIN-kontrollen medurs och lyssna noggrant på basljudet. Om du hör förvrängning, vrid GAIN-kontrollen moturs för att sänka förstärkningen.

Välj delningsfilterläget

På de främre och bakre kanalerna kan du välja ditt föredragna läge för delningsfiltret.

Välj HPF för att tillåta frekvenser över en viss punkt att nå dina högtalare. Det rekommenderas om du använder en subwoofer i systemet, då den håller låg bas från dina fullregisterhögtalare.

Välj LPF för att tillåta frekvenser under en viss punkt att nå dina högtalare. Rekommenderas om du bryggar de främre eller bakre kanalerna för att driva en subwoofer.

Välj FULL för att tillåta alla frekvenser att nå dina högtalare. Rekommenderas om du inte använder en subwoofer i ditt system.

Observera: Delningsfilterläget för subwooferkanalen på Reference 7005A är enbart lågpass.

Välja delningsfrekvens

Välj den delningsfrekvens som passar din smak. Vrid kontrollerna åt vänster för att sänka delningsfrekvensen och till höger för att höja den. De exakta inställningarna av delningsfiltret för koaxialhögtalare och subwoofer beror på vad du föredrar.

Välj subwoofer-fas (Endast Reference 7005A)

Växla PHASE fram och tillbaka för att bestämma vilken inställning som ger den renaste basen.

Välj basförstärkning (Endast Reference 7005A)

Justera BASS-BOOST känslighetskontrollen med- eller moturs för att passa din smak.

SPECIFICATIONER

	Reference 3004A	Reference 7005A
Uteffekt @ 4 ohm 75	watt RMS x 4	50 watt RMS x 4,320 watt x 1
Uteffekt @ 2 ohm 100	watt RMS x 4	75 watt RMS x 4,500 watt x 1
Uteffekt i bryggat läge	200 watt RMS x 2vid 4 ohm	150 watt RMS x 2vid 4 ohm
Frekvensåtergivning 10 Hz-40 kHz		10 Hz-40 kHz/10-320 Hz
Delningsfrekvenser	Variabel 32-320 Hz,12 dB/ oktav	Variabel 32-320 Hz hög- och lågpass (fram och bak),32-320 Hz lågpass (subwoofer)12 dB/oktav
Linjeingångens känslighet	200 mVrms –2,0 Vrms	200 mVrms –2,0 Vrms
Högnivåns ingångskänslighet	2,0 mVrms –20 Vrms	2,0 mVrms –20 Vrms
Signal-brus-förhållande	>80 dB >80 dB
THD+N @ klassad effekt	< 1 % < 1 %
Säkring 30 x 2 30 x 3
Driftsspänning 9~16 V	9~16 V
Mätt(B x H x D)	320 x 55,5 x180 mm	360 x 56 x180 mm
Vikt 3.15 kg 4.02 kg
Rekommenderad kabeltjocklek (gauge)	8	4

FELSÖKNING

Inget ljud och POWER-INDIKATORN lyser inte.

- Ingen spänning vid terminalerna BATT+ och/eller REM, alternativt dålig eller ingen jordanslutning. Kontrollera spänningen vid förstärkarens terminaler med en multimeter.

Inget ljud och PROTECT-INDIKATORN blinkar var fjärde sekund.

- Likspänning vid förstärkarutgången. Förstärkaren kan behöva service. Se bifogat garantikort för information om service.

Inget ljud och PROTECT- och POWER-INDIKATORERNA blinkar.

- Spänning under 9 V vid BATT+- anslutningen. Kontrollera fordonets laddningssystem.

Inget ljud och PROTECT-INDIKATORN lyser.

- Förstärkaren är överhettad. Se till att förstärkaren kylning inte blockeras vid monteringsplatsen. Eller så är spänningen högre än 16 V (eller lägre än 8,5 V) vid BATT+-anslutningen. Kontrollera fordonets laddningssystem.

Förstärkarens säkring löser ut upprepade gånger.

- Kabeldragningen är felaktigt gjord och det finns en kortslutning. Kontrollera kabelanslutningar.

Förvrängt ljud.

- GAIN-förstärkningen har inte ställts in korrekt. Kontrollera inställningen. Kontrollera kablarna så att det inte finns några kortslutningar eller jordfel. Det kan hända att förstärkaren eller källenheten är defekt.

Förvängt ljud och PROTECT-INDIKATORN blinkar.

- Kortslutning i högtalare eller kabel. Avlägsna högtalarens kablar en efter en för att lokalisera den kortslutna högtalaren eller kabeln. Reparera sedan.

Musiken saknar dynamik eller "tryck".

- Högtalarna är inte ordentligt anslutna. Kontrollera att högtalaranslutningar är gjorda med rätt polaritet.

Motorljud – tjutande eller klickande – hörs i systemet när motorn är på.

- Förstärkaren fångar upp generatorljud. Kontrollera jordanslutningarna på förstärkaren – en lös eller felaktig jordanslutning är en av de vanligaste orsakerna till oljud. Vrid ner GAIN-förstärkningen. Flytta RCA-ljudkablarna längre bort från strömkablarna. Montera ett brusfilter på strömkabeln mellan batteriet och generatorn kan också behövas.
