BRUKSANVISNING Reference 1200S INFINITY

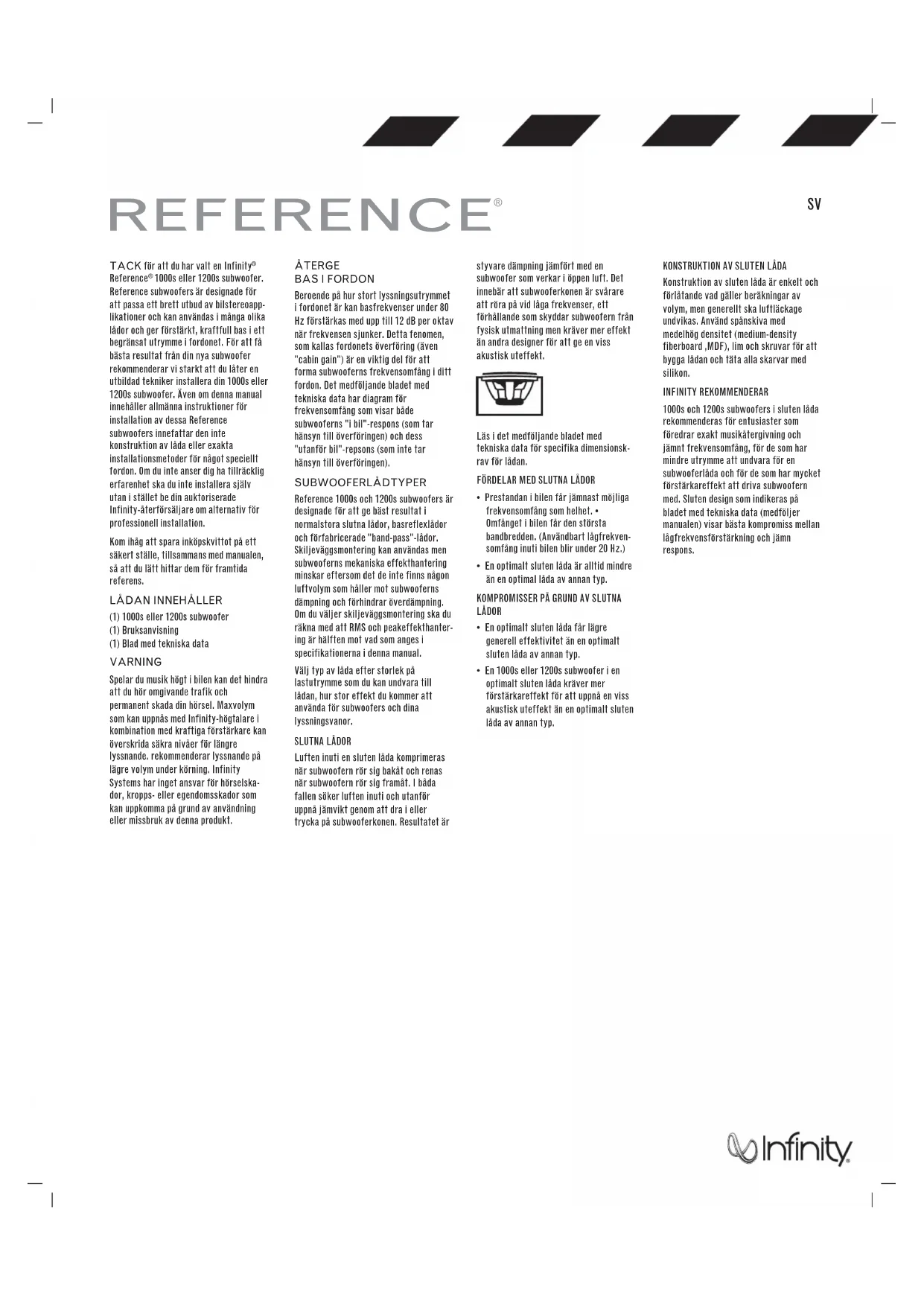

TACK för att du har valt en Infinity

1000s eller 1200s subwoofer. Reference subwoofers är designade för att passa ett brett utbud av bilstereoapp- likationer och kan användas i många olika lådor och ger förstärkt, kraftfull bas i ett begränsat utrymme i fordonet. För att få bästa resultat från din nya subwoofer rekommenderar vi starkt att du låter en utbildad tekniker installera din 1000s eller 1200s subwoofer. Även om denna manual innehåller allmänna instruktioner för installation av dessa Reference subwoofers innefattar den inte konstruktion av låda eller exakta installationsmetoder för något speciellt fordon. Om du inte anser dig ha tillräcklig erfarenhet ska du inte installera själv utan i stället be din auktoriserade Infinity-återförsäljare om alternativ för professionell installation. Kom ihåg att spara inköpskvittot på ett säkert ställe, tillsammans med manualen, så att du lätt hittar dem för framtida referens.

(1) 1000s eller 1200s subwoofer (1) Bruksanvisning (1) Blad med tekniska data VARNING Spelar du musik högt i bilen kan det hindra att du hör omgivande trafik och permanent skada din hörsel. Maxvolym som kan uppnås med Infinity-högtalare i kombination med kraftiga förstärkare kan överskrida säkra nivåer för längre lyssnande. rekommenderar lyssnande på lägre volym under körning. Infinity Systems har inget ansvar för hörselska- dor, kropps- eller egendomsskador som kan uppkomma på grund av användning eller missbruk av denna produkt. styvare dämpning jämfört med en subwoofer som verkar i öppen luft. Det innebär att subwooferkonen är svårare att röra på vid låga frekvenser, ett förhållande som skyddar subwoofern från fysisk utmattning men kräver mer effekt än andra designer för att ge en viss akustisk uteffekt. Läs i det medföljande bladet med tekniska data för specifika dimensionsk- rav för lådan.

FÖRDELAR MED SLUTNA LÅDOR

• Prestandan i bilen får jämnast möjliga frekvensomfång som helhet. • Omfånget i bilen får den största bandbredden. (Användbart lågfrekven- somfång inuti bilen blir under 20 Hz.)

• En optimalt sluten låda är alltid mindre än en optimal låda av annan typ.

• En optimalt sluten låda får lägre generell effektivitet än en optimalt sluten låda av annan typ.

• En 1000s eller 1200s subwoofer i en optimalt sluten låda kräver mer förstärkareffekt för att uppnå en viss akustisk uteffekt än en optimalt sluten låda av annan typ.

KONSTRUKTION AV SLUTEN LÅDA

Konstruktion av sluten låda är enkelt och förlåtande vad gäller beräkningar av volym, men generellt ska luftläckage undvikas. Använd spånskiva med medelhög densitet (medium-density fiberboard ,MDF), lim och skruvar för att bygga lådan och täta alla skarvar med silikon. INFINITY REKOMMENDERAR 1000s och 1200s subwoofers i sluten låda rekommenderas för entusiaster som föredrar exakt musikåtergivning och jämnt frekvensomfång, för de som har mindre utrymme att undvara för en subwooferlåda och för de som har mycket förstärkareffekt att driva subwoofern med. Sluten design som indikeras på bladet med tekniska data (medföljer manualen) visar bästa kompromiss mellan lågfrekvensförstärkning och jämn respons. ÅTERGE

Beroende på hur stort lyssningsutrymmet i fordonet är kan basfrekvenser under 80 Hz förstärkas med upp till 12 dB per oktav när frekvensen sjunker. Detta fenomen, som kallas fordonets överföring (även "cabin gain") är en viktig del för att forma subwooferns frekvensomfång i ditt fordon. Det medföljande bladet med tekniska data har diagram för frekvensomfång som visar både subwooferns "i bil"-respons (som tar hänsyn till överföringen) och dess "utanför bil"-repsons (som inte tar hänsyn till överföringen). SUBWOOFERLÅDTYPER Reference 1000s och 1200s subwoofers är designade för att ge bäst resultat i normalstora slutna lådor, basreflexlådor och förfabricerade "band-pass"-lådor. Skiljeväggsmontering kan användas men subwooferns mekaniska effekthantering minskar eftersom det de inte finns någon luftvolym som håller mot subwooferns dämpning och förhindrar överdämpning. Om du väljer skiljeväggsmontering ska du räkna med att RMS och peakeffekthanter- ing är hälften mot vad som anges i specifikationerna i denna manual. Välj typ av låda efter storlek på lastutrymme som du kan undvara till lådan, hur stor effekt du kommer att använda för subwoofers och dina lyssningsvanor.

Luften inuti en sluten låda komprimeras när subwoofern rör sig bakåt och renas när subwoofern rör sig framåt. I båda fallen söker luften inuti och utanför uppnå jämvikt genom att dra i eller trycka på subwooferkonen. Resultatet ärSV REFERENCE

BASREFLEXLÅDOR Basreflexlåda fungerar som sluten låda för frekvenser som ligger över inställd frekvens (resonansfrekvens). Vid resonans (som bestäms av "hålet") ger detta majoriteten av ljudet – subwoofer- konen är nästan orörlig medan luften i hålet vibrerar. Det ger bättre mekanisk effekt vid och över resonansfrekvensen men minskad mekanisk effekt under resonansfrekvensen. Eftersom subwooferkonen och röstspolen inte rör sig så mycket vid resonansfrekvensen minimeras luftflödet förbi röstspolen och termoeffekthanteringen minskar något vid resonansfrekvensen. Basreflexlådor är mer effektiva i intervallet 40 Hz – 60 Hz på bekostnad av ljuduteffekt vid lägsta oktaven (under 40 Hz). Vi rekommenderar användning av infrasoniskt filter med basreflexlådor. En optimal basreflexlåda för Reference Series subwoofer är större än en optimalt sluten låda. Läs i det medföljande bladet med tekniska data för specifika dimensionsk- rav för lådan.

En optimal basreflexlåda har bättre effektivitet och högre uteffekt i intervallet 40 Hz – 60 Hz än en optimalt sluten låda.

• En optimal basreflexlåda ger större baskänsla än en optimalt sluten låda.

• En 1000s eller 1200s subwoofer i en optimal basreflexlåda kräver mindre förstärkareffekt för att uppnå en viss akustisk uteffekt (beroende på lådans resonansfrekvens) än en optimalt sluten låda.

Band-passlådor kan ge den största uteffekten från alla förstärkar- och subwooferkombinationer för ett begränsat frekvensband men denna extra uteffekt får man på bekostnad av exakthet i ljudet. Band-pass-lådor kombinerar slutna och basreflexlådor med plats för subwoofer tillsammans med en reflexkammare där subwooferns ljud skickas ut. Reflexkammaren fungerar som ett akustiskt low-pass-filter som dämpar höga frekvenser i subwooferns uteffekt. Dämpningen av höga frekvenser kan göra det svårt att höra förstärkar- och högtalardistorsion. Följaktligen kanske det inte går att avgöra när det finns risk för att subwoofern skadas. Läs i det medföljande bladet med tekniska data för specifika dimensionsk- rav för lådan.

FÖRDELAR MED "BAND-PASS"-LÅDOR

• En optimal band-pass-låda ger högre uteffekt över en gränsad bandbredd än en optimal låda av någon annan typ.KOMPROMISSER PÅ GRUND AV "BAND-PASS"-LÅDOR• Band-pass-lådor ger hög uteffekt på bekostnad av exakt ljud.• En optimal band-pass-låda har mer begränsad bandbredd än en optimal låda av någon annan typ.• Lådans low-pass-filteregenskaper kan göra det svårt att höra om subwoofern löper risk att förstöras.• En optimal band-pass-låda är oftast större än en optimalt sluten låda.KONSTRUKTION AV "BAND-PASS"-LÅDABand-pass-lådkonstruktion är svårare än basreflexlådor och, precis som med slutna lådor, måste designparametrarna för reflexdelen följas noga. (Den slutna delen är mer förlåtande gentemot mindre design- och konstruktionsvariationer.) Lyckligtvis finns det många förfabricerade band-pass-lådor som är gjorda för att få ut mesta möjliga uteffekt från i princip alla subwoofers. Vi rekommenderar starkt användning av förfabricerad band-pass-låda om du måste ha en band-pass-låda. Om du föredrar att bygga din egen band-pass-låda ska du använda spånskiva med medelhög densitet (medium-density fiberboard, MDF), lim och skruvar för att bygga lådan och sedan täta alla skarvar med silikon.INFINITY REKOMMENDERARBand-pass-lådor rekommenderas enbart för entusiaster som vill ha högt ljudtryck (sound-pressure level, SPL) utan krav på exakt ljudåtergivning. Om du vill ha hög SPL OCH välljudande bas rekommenderar vi en basreflexkonstruktion.

• Minskad uteffekt i lägsta oktaven (under 40 Hz).

• Minskad mekanisk effekt under lådans resonansfrekvens. Vi rekommenderar användning av elektroniskt infrasoniskt filter för att minska risken att subwoofern körs för hårt under lådans resonansfrekvens.

• En optimal basreflexlåda är alltid större än en optimalt sluten låda.

KONSTRUKTION AV BASREFLEXLÅDA

Konstruktion av basreflexlåda är svårare än konstruktion av sluten låda. Lådans volym och håldimensioner har en specifik relation med de fysiska och elektromeka- niska egenskaperna för subwoofern som kräver att rekommenderade volym- och hålkarakteristika följs nogsamt. Precis som med slutna lådor kan du använda spånskiva med medelhög densitet (medium-density fiberboard ,MDF), lim och skruvar för att bygga lådan och täta alla skarvar med silikon. INFINITY REKOMMENDERAR 1000s and 1200s subwoofers in vented enclosures are recommended for enthusiasts who prefer accentuated bass response, for INFINITY REKOMMENDERAR 1000s och 1200s subwoofers i basreflexlåda rekommenderas för entusiaster som föredrar förstärkt basåtergivning, för de som har mycket utrymme att undvara för en subwoofer- låda och för de som använder en kraftig förstärkare att driva subwoofern med. Volym och håldimensioner som indikeras på det medföljande bladet med tekniska data måste följas i detalj för att ge optimalt resultat.SV REFERENCE

SPECIFIKATIONER s0021s0001 )mm003(mut21)mm052(mut01 refoowbuSevitomotuAISSsliforpgåLrefoowbuSevitomotuAISSsliforpgåL W052W002:)SMR(tkeffE W0001W008:)kaeP(tkeffE Bd29Bd98:m1/V38,2@tehgilsnäK zH571–zH72zH571–zH53:gnåfmosnevkerF )trablav(mho4relle2)trablav(mho4relle2:snadepmI )mm05(mut2)mm05(mut2:retemaidsnelopstsöR Monteringsdjup: 3-5/16 tum (83 mm) 3-5/16 tum (83 mm) Total diameter: 10-9/16 tum (268 mm) 12-1/4 tum (310 mm) Ursparningsdiameter: 9-1/2 tum (240mm) 11-1/8 tum (282mm) Det krävs ett giltigt serienummer för garantitäckning. Funktioner,. specifikationer och utseende kan komma att ändras utan att detta meddelas. Dessa produkter är avsedda för mobila applikationer och inte för anslutning till vanliga elnätet. HARMAN International Industries, Inc. 8500 Balboa Boulevard, Northridge, CA 91329 USA www.infinityspeakers.com© 2014 Harman International Industries, Incorporated. Alla rättigheter förbehålles. Infinity och Reference är varumärken som tillhör Harman International Industries, Incorporated, registrerade i USA och/eller andra länder. 2-ohmsinställning MONTERA SUBWOOFERN 1000s och 1200s subwoofer kan monteras från lådans utsida eller från lådans insida. Vilket sätt än subwooferns monteras ska den medföljande skumpackningen användas för att säkerställa läckagefri tätning mellan subwooferramen och lådan. ANSLUTA SUBWOOFERN

STÄLLA IN IMPEDANSEN

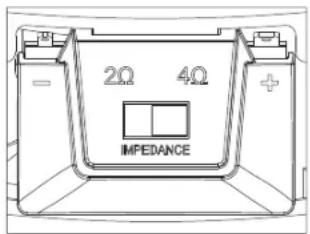

Både 1000s och 1200s subwoofer har Selectable Smart Impedance™ (SSI)-brytare. Denna exklusiva funktion låter dig ställa in subwooferns impedans på antingen 2 eller 4 ohm genom att slå om brytaren (se bilder till höger). På så sätt kan du få ut mesta möjliga från subwooferförstärkaren i alla situationer. SSI 2-ohmsinställning ökar subwooferns uteffekt jämfört med 4-ohmsinställningen med upp till 3 dB, beroende på förstärkaren. I övrigt är all prestanda identisk. Om den anslutna förstärkarten är klassad för 2 ohm och dess 4-ohmsinställning 2-ohmsklassificering ligger inom subwooferns effektspecifikationer ger inställning av SSI-brytaren på 2 ohm maximal uteffekt. VIKTIGT: Kontrollera att subwoofer- förstärkaren är avstängd innan SSI-brytaren ställs in. Ändra inte brytarens läge då subwooferförstärkaren är i gång. Det kan förstöra förstärkaren.

ANSLUTA FÖRSTÄRKAREN

Reference 1000s och 1200s subwoofer- anslutningar är kompatibla med snabbkoppling (medföljer inte) eller lödda anslutningar. Rekommenderad kabel ligger mellan 14 AWG och 8 AWG, beroende på kabelns längd mellan förstärkare och woofer. Tjockare kabel krävs för längder över 6 tum (2 m). Den bredare terminalen är positiv och den smalare är negativ (visas även på terminallocket). OBS! Om naken kabel används ska du vara noga med att inga lösa "+" och "-" delar rör vid varandra. Om de vidrör varandra kan det orsaka kortslutning som kan skada förstärkaren.DA REFERENCE
