KÄYTTÖOHJE Reference 1200S INFINITY

KIIITOS età valitsit Infinity Reference-sarjan 1000s tai 1200s bassokaiuttimen. Nämä
Reference-bassokaiuttimet ovat suunnitefu laaajan valikolmaan ajonevjuen äanentoiston solvelduka sa niita voidaan kayttä useissa eri koteloden typeissä tuottamaan laajennettua ja voimakasta bassoäantä ajonevon rajaotifussa tilassa. Saadaksesi mahdollisimman kattavan suorituksen Bassokaiuttimestasi, susivillaan pateyöifetyn ammattilainen kayttöa 1000s tai 1200s -bassokaiuttimesi asentamissessa. Huolimatta siita etta tama ohjekirja antaa yleiset ojeet näiden
Reference-sarjan hassokaiuttimien asentamiselle, see ei pida sisallän kotelo rakenteen yksityiskohta tari tarkkoja asennusmenetelmä milkeään tiptylle ajonevolle. Jos koet ettet omaa riittä kokemuspohjaa, alä pyri surittamaan asennusta itse, vaan pydda sen sijaan pateyöifetty Infinity-jakelijaa kertoman ammattilainen asennuksen vaihtoehdoista.

Muista pitāa myntikuittisi turvallissesa
palkassa yhddesa tāmān ojekirjan
kanssa, niin etta molemmat ovat
kaytettavissa tulevaisuden tarpeita
varten.

PAKKAUKSEN SISALTO

(1) 1000s tai 1200s -bassokaiuttimet
(1) 0mistajan ohjekirja
(1) Tekniset tiedot

VAROITUS

Musilin kovaääninen soitto ajoneuvossa
saatlaa estaa sinua kuulemasta
liikennetta ja vahgointta pysyvästi
kuuolasi. Aænentason immmäismärä joka
vðaïd an saavutta Infinity- kaiutlimilla
näiden ollessa yhdistettna
korkeatehoiseen vahvistimeen saattaa
ylittäur turrivallset ja laejennetulle
kuunelture. Alhaisten ainnatosoen
käyttra sʊsitelaan ajaea. Infinity
Systems ei omaa mita'an vastuuta kuolon
menetyfken, fyssisen vannautumisen,
tai omaisuvsvhongen osalta joka johtuu
tãmān tuotteen käytostä tai
vãärinkaytosta.

BASSOAANTENTUOTTO AJONEUVOISSA

Riippuen ajoneuvosi sisapuolen
kuuntelulihan koosta, fouteettufen
bassaanien taajuuksa jolka ovat alle
80 Hz tullaen tehtostamaan melekin 12 dB
okaavia kohti tajuuden vahefessä.
Täm ilmi ojka tunnetaan ajoneuvon
sirtotomintona (tai ohtaamolisana),
omaa tärkene roolin baskoaiuttimen
taajuusvasteen muokkaamisesa
ajoneuvossasi. Sisallyetyt tekniset
tiedot pitavat sisallän taajuusvastienen
graifiset kuvat jolka nayttilan
baskoaiuttimen "ajoneuvon sisäinen"
vasteen (joka tomittaa ajoneuvon
sirtotomiminna) ja sen "ajoneuvon
ulkosen" vasteen (joka ei toimita).

BASSOKAIUTTIMEN KOTELOTYYPIT

Reference 1000s ja 1200s
-bassokaiuttimet ovat suunniteltuja
tuottamaan parhaan surituken
keskimäräisen kokoiissaa suljetuissa
koteloissa, koteloissa joissa ilmanvahto
ja koteloissa joissa on esimuokattu
kalstasyöttä. Infinite-vallevkykliinitysis on
mahdollinen, mutta bassokaiuttem
mekaaninen tehonsieto tulea vahenemaan
koska e ie olman määrä joka jaykistäa
bassokaiuttem jännitysta ja estaa
yilasitusa, Jos valitset
infinite-vallevkykiniiyksen, humoii RMS
seka huiiputehensioned nimilisarvat
puoliki siita mikä on listattu teknisissa
tie doissa tassa käytööhjeessa.

Sinun tulee valita kotelotyyppi joka joka perusluu tlan märäärelle jonka voit omstaa kotelolle, tehon märäärelle jota tulek kaytämän bassokaiutdimen kaytönn, sekä kuuntelutottumuksiisi.

SULJETUT KOTELOT

Ilma joka on juuttunut suljetun kotelon
sisän puristuu kun bassokalutin likkkuu
takasuuntaisesti ja laajenee kun
bassokalutin likkkuu elusuuntaisesti.
Molemmissa tapauksissa, ilma laatikon
sisä- ja ulkopoulella hakee tasapainoa
työnämäla ja vetämäla bassokauttimer

kartiota. Tuloksena on jäyekmpi jännite
kuin bassokaiuttimeen verrattuna joka
toimil avoimessa ilmassa. Tämä
tarkoittaa etta bassokaiuttimen kartiota
on vaikecampaa likuttaa alhalsila
taajuuksilla, tämä on tilä joka suojaa
bassokaiuttimia fyyisiltä yllrasitellita,
mutta vaatii enemmä tehoa kuin muut
mallit tuottaakseen toeutetfavan
ulostulon.

Ks. toilmitetuja tekniša tieloja erityisille kotelon mittojen vaatimuksiile. SULJETUN KOTELON SUORITUSKYVYN ETUISUUDET

Ajoneuvon sisallä tapahtuva suoritus omaa tasaisimman kattavan taajuusvasteen.
Ajoneuvon sisali tapahtuva vaste omaa laajimman kalisteveyden. (Kayfettava matala-tajuuksinen vaste ajoneuvon sisali on alle 20 Hz.)
Optimaalinen suljetu kotelo tulee aina oleeana pienpni kuiin optimaalinen kotelo joka on toisen typpinen.

SULJETUN KOTELON SUORITUSKYVYN PUUTTEITA

Optimaalinen suljettu kotelo omaaalemman yleisen tehokkuuden kuin optimaalinen kotelo joka on toisen typpinen.
1000s tai 1200s -bassokaiutin optimaalissesa suljetussa kotellosa vaatli enemmahan vahvistinteho saavutlaakseen annelun akustisen ufostulon kuin optimaalinen kotelo joka on toisen typpinen.

SULJETUN KOTELON RAKENNE

Suljetun kotelon rakenne on suora -viivainen ja aanentason laskennan virheiden osalta joustava, mutta ilmavuotoja tule välttä. Kaytä keskitiivista kuituleyva (MDF), liimaa ja ruuveja kotelon rakenelmaan, ja tiivistä kaikki liitokset silkonitilkillä.

NFINITY-SUOSITUS

1000s ja 1200s -bassokaiuttimet suljetuissa koteloissa ovat susositelfuja harrastajille jotka suosivat tarkkaa musilkin toistoa sekä tasaista tajuusvastetta, niile joilla on vahan tilaa bassokaiuttimen kotelolle, ja nille joilla on paljon vahvistimen tehoa omisteftuna bassokaiuttimen tehtostamisen. Suljetti kotelon mali joka on maaritely teknisissä tiedoissa tamān ohjekirjan othes edustaa parasta komprommissia matalan taajuuden laajentuman ja tasalsen vasteen vällila.

REFERENCE

FI

KOTELOT AUKOLLA

Kotelo aukolla toimii kuten suljettu
kotelo taajuksila jotka oval sen
viritetyn (resonansinn) taajuuden
ylapuolella. Resonansisssa (joka
maäritelläan aukolla), aukko tuoa
suurimman osan änesti - bassokaiutti
men karto on melkein likkumalon ilman
varahdellessa aukon sisapuolella. Tama
mahdollstaas suuremman mekaanisen
tehonsiedon resonansin tasolla ja sen
ylapuolella, mutta vahennetyn
mekaanisen tehonsiedon resonansin
alapuolella. Koska bassokaiutlimen kadto
ja aänikämi eivat liku paljon
resonanssissa, ilmavirta aänikäamin lapi
on minimoitu ja termainalinen tehonsieto
vahenee jonkin verran resonanssissa.
Kotelot aukolla tuottavat porem
tehokkuunden 40Hz - 60Hz taajuudella,
aenlen ulostulon kustannuksella
alhaisimmalla oktaavilla (alle 40Hz Infraaiaiaftosuodattlin kyyttaausitellaan aukollisa koteolilla. Optimaalinen kotelo aukolla Reference
sarjan bassokaiuttilme on suurempi kulin optimaalinen suljetti kotelo.

Ks. toimitettuja teknisii tiefoja erityisile kotelon mittojen vaatmuksille.

AUKOLLISTEN KOTELOIDEN SUORITUSKYYVN ETUISUKSIA

Optimaalinen aukollinen kotelo omaa suuremman thehokkuuden ja korcekanmen ulostulon 40Hz - 60Hz taajuukssila kuin optimaalinen suljetti kotelo.
Optimaalinen aukollinen kotelo toimittaa korkeamman basson tuntemuksen kuin optimaalinen suljetti kotelo.
1000s tai 1200s -bassokaituin optimailisessa aukollissessa kaiut timessa vaatii vahemmian tehoa saavuttaaken annetun akustisen ulostulon (alas kotelon resonansin taajuadelle) kuin optimailisessa suljetussa kotelossa.

AUKOLLISEN KOTELON SUORITUSKYVYN KOMPROMISSIT

Vahennetty ulostulo alhaisimmassa oktaavissa (alle 40Hz
Vahennetty mekaaninen tehonsieto kotelon resonansitaajuuden alapuolella. Vahennetty mekaaninen tehonsieto kotelon resonanssitaauden alapuolella.
Optimaalinen aukollinen kotelo tulee aina olemaan suurempi kuin optimaalinen suljetti kotelo.

AUKOLLISEN KOTELON RAKENNE

Aukollisen kotelon rakenne on vaikeampi
kuin suljetun kotelon rakenne. Kotelon
aenavoimakkuoden ja liitannan
oluttuvudet omaavat erityisen suhteen
bassokaiuttimy fysisten ja sahkomeka
anisten ominaisuuksen kanssa, vaatlen
että suositeltuja kotelon aenavoim
kuoden ja liitann an ominaisuksia
noudatetaan tarkasti. Kuten suljettujten
rakenteiden kanssa, kytä keskivahvaa
kuitulevy (MDF), liimaa ja ruuveja
kotelon rakennemaan, ja liitistä kalkki
liitokset si kilonitilkillla.

INFINITY-SUOSITUS

1000s ja 1200s -bassokaiuttimia
aukollisssa koteloiisa susitellaan
harrastajille jotka suosivat painotetua
basson vastetta, niile joilla on paolon
tilaa bassokaiuttimen koteolle, ja nille
jotka kayttavat vahisempaa vahvistimen
tehoa bassokaiuttimen tehoslamseen.
Aänenvoimakuuden ja portin olottuvuuka
sita jotka oval ilmaistina sisallytetyssä
teknisissä tiedoissa tulee noudatlaa
tarkasti jotta varmistetaan optimaalinen
suoritsuskyk.

BAND-PASS (KAISTASYÖTTÖ) - KOTELOT Band-pass - kotelot yhdistavat suljetut tai aukolliset kotelot jotka piävat sisällaan bassokaiuttemu akullisella kammiolla johon bassokaiutin tuottaa aenensä. Akollinen kammio toimii akustisena matala-suodatteisen suoaldtimena joka vaimentaa korkeita taajuuksa bassokaiuttemu ulostulossa. Akollinen kammio toimii akustisena matala-suodatteisen suoaddtimena joka vaimentaa korkeita taajuuksa bassokaiuttemu ulostulossa. Tämä korkeiden taajuuksen vaimennus voit tuottaa erityisen vaiekenen kuulla vahvistimen ja kaituttim vääristymä; jostajohtuen, et ehkä pysty paatlemään milloin bassokaiutin on vaarassa vahingoittua.

Ks. toimitettuja teknijsla tietoja erityisile kotelon mittojen vaatmuksille.

BAND-PASS-KOTELON SUORITUS ETUISUUKSIA

Optimaalinen band-pass -kofelo toimittaa korkeamman ulostulon rajoitetulla kaistanleveydella kuin mikaan toisen typpinen optimaalinen kotelo rajoitettu kaistanleveys kuin minkaan muun tyypin optimaalinen kotelo.

BAND-PASS-KOTELON SUORITUSKYVYN KOMPROMISSIT

• Band-pass -kotelo saavutta korkean suorituskyvyn aanen tarkkuuden kustannuksella.
  Optimaalinen band-pass -kotelo omaa rajoitelumman kaistanleveyden kuin minkaan muun typpinen optimaalinen kotelo.
  Kotelon matala-suodatteisen suodattinen ominalsuudet voi tuottaa vaikeussen kuulla mikali bassokaitun on vaarassa hauyingoftua.
  Optimaalinen band-pass -kotelo on yleena suurempi kuin optimaalinen kotelo aukolia.

BAND-PASS-KOTELON RAKENNE

Band-pass -kotelon rakenne on vaikeampi
kuin aukollisen kotelon rakenne ja kuten
aukollisissa koteloissa, mallin
parametreja aukolliselle osalle tulee
noudattaa tarkasti. (Suljettu omaa
suuremman toleranssin pientlen muotoilun
ja rakenteen vaiteluiden osalta.)
Onneksi, on allut monia esivalmistettuja
band-pass -koteloita jotka ovat
suunnitetuja tuottamaan suurimman
mahdollisen tuotokuken mista tahansa
bassokaiuttimesta. Esivalmistettuja
band-pass -koteloita suositellaan
voimakkaasti mikali sinulla on band-pass
-kotelo. Jos valitsetr koteltao Oman
band-pass -kotelosi, kalyt keskivahya
kuituleyya (MDF), liimaa ja ruveja
rakelaaksesi kotelon ja varmista etta
tiivistat kaikki liittannat silkonitilkillä.

INFINITY-SUOSITUS

Band-pass -koteloita suositellaan vain harrastajille jotka haluavat korkeita aenepaineen tasoja (SPL) ilman aen tarkkuuden olttuvuutta. Jos korkea SPL JA erinomainsetta kuulostava basso ovat savoftinasi, suositellaan sen sijaan aukollista kotelao.

REFERENCE

FI

BASSOKAIUTTIMEN KIINNITYS

1000s ja 1200s -bassokaiuttimet voidaan
asentaa kotelon uikopoulelettai
sisapuoleletta. Kummalla tavalla tahansa
asennatkaan bassokaiuttimen, kayta
mukana toimitettua
vahtlokiinnytsiivisteltvarmistamaan
vuotamaton viviste bassokaiuttimen
rungon ja kotelon vaillila.

BASSOKAIUTTIMEN LIITTÄMINEN

IMPEDANSSIN ASETTAMINEN

Molemmissa 1000s ja 1200s

-bassokaiutlimissa on ominaisuutena Selectable Smart ImpedanceTM (SSI)

-kytkin. Tääll ainaullauitisella toiminnolla voit märirttäa bassokaiuttimen impedansin joko 2 tai 4 ohmin kytkinta käanfamalla (katsu kuvat oikealla). Tama mahdollstaay hydyntämän bassokaiuttimen vahvistinta mahdollsimman paljon jokaisessa tilanteessa.

SSI 2-ohmin asetus lisa Bassokaiuttimen tehoa yi 4 ohmin asetuksen jopa 3 dB

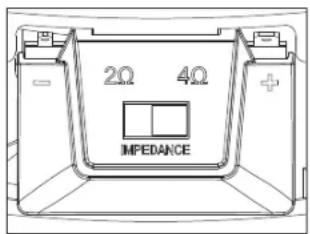

2-ohmin Asetus

4-Ohmin Asetus

vahvistestimate riippuen. Suorituskyk on
vastaava kaiklissa muissa suhteissa. Jos
kytetykn vahvistimen nimellistehona on 2
ohmin kayttj saen 2-ohmin nimellisthot
ovat bassokaiuttim tenhionsiedon
ominaisuksia, SSI-kytkimen asetus
2-ohmin tillaan sauvuftaa suurimman
tehon.

TARKEAA: Varmista, efta bassokaiuttimen vahvistin on kytketty POIS PÄALTÄ -asentoenn ennen kuin SSI-kytkintä asetetaan. Ala vaidha kytkintä asentoenn kuin bassokaiuttimen vahvistin toimii. Tamaaattaa vahingoittaa kaiutrimia.

VAHVISIMEN LIITÄMINEN

Reference 1000s ja 1200s alkaiuftimenuittimet ovat yhteensonivipikakiiinffyken (ei sisallyfety) taijuotettuken liitosten kanssa. johdonpaksus on 14AWG ja 8AWG, riippuenjohdon pituudesta valvistimen ja kaiuftimenu vallila. Paksumpaa johtoausuitellaan yi 6^(2m) pituukssille.

Laajempi pääe on positivinen ja kapeampi on negativinen (näky myös napojensuojukssissa).

HUOM.: Jos kaytā sutujoamatonta paljasta johdinta, varmista, ettei ole irrallisia "ja" sälkeita jolka koskettavat toislaan. Säikeiden kosketus saattaa aiheutta oikosulun, joka saattaa vaurioittta kaiintlasi.

TIEDOT

1000s 1200s

Herkkyys @ 2,83 V/1 m: 89 dB 92 dB

Taajuusvaste 35 Hz - 175 Hz 27 Hz - 175 Hz

Impedanssi: 2 tai 4 ohmia (valittavissa) 2 tai 4 ohmia (valittavissa)

Aänikelan halkaisja: 2" (50mm) 2" (50mm)

Kiinnityksen syvyys:

Kokonaishalkaisja: 10-9/16" (268mm)

Loven halkaisija:

3-5/16" (83 mm)

9-1/2" (240mm)

12-1/4" (310mm)

3-5/16" (83 mm)

11-1/8" (282mm)

Kelvollinen sarjanumero vaaditaan takuuta varten.

Toimintoja, teknisia ominaisuuksa ja ulkomuotoa voidaan muuttaa ilmoituksetta.

Nama tuotteet ovat suunniteluja mobillisovelluksille eikä niita ole tarkoitettu liitettavaksi tehonsyöttöen.
