Reference 3004A - Vastaanotin INFINITY - Ilmainen käyttöohje ja opas

Tuotetyyppi	4-kanavainen äänivahvistin
Merkki	Infinity
Malli	Reference 3004A
Lähtöteho (4 ohmia)	4 x 75 W RMS
Lähtöteho (2 ohmia)	4 x 100 W RMS
Siltaustila (4 ohmia)	2 x 200 W RMS
Taajuusvaste	10 Hz - 40 kHz
Rajataajuudet	32 - 320 Hz säädettävä, 12 dB/oktaavi (ylä- ja alipäästö)
Linjatason herkkyys	200 mV - 2,0 V RMS
Korkean tason herkkyys	2,0 V - 20 V RMS
Signaali-kohinasuhde	> 80 dB
Kokonaisharmoninen särö (THD)	< 1%
Sulake	30 A x 2
Syöttöjännite	9 - 16 V DC
Mitat (L x K x S)	320 x 55,5 x 180 mm
Paino	3,15 kg
Suositeltu johtimen paksuus	8 AWG
Päätoiminnot	Yläpäästö-, alipäästö- ja täyden alueen suodattimet; säädettävä vahvistus; bassokaukosäädin (valinnainen)
Huolto ja puhdistus	Puhdista ulkopinta kuivalla ja pehmeällä liinalla. Älä käytä kemikaaleja.
Turvallisuus	Suojaus oikosulkua, ylikuumenemista ja ylijännitettä vastaan; suojasulake.
Varaosat ja korjattavuus	Käyttäjä voi vaihtaa sulakkeen. Ota yhteyttä huoltopalveluun korjausta varten.

Usein kysytyt kysymykset - Reference 3004A INFINITY

Minkä tyyppistä virtajohtoa minun tulisi käyttää Infinity Reference 3004A -vahvistimelle?

Käytä 8 AWG -virtajohtoa optimaalisen asennuksen saavuttamiseksi.

Voinko kytkeä 2 ohmin kaiuttimia tähän vahvistimeen?

Kyllä, Reference 3004A tukee 2 ohmin kuormia stereokokoonpanossa (4 x 100 W RMS).

Mitä tehdä, jos vahvistin ei käynnisty?

Tarkista virtaliitännät (BATT+ ja REM) sekä maadoitus. Käytä volttimittaria jännitteen mittaamiseen. Varmista, ettei sulake ole palanut.

Kuinka vahvistuksen säätö tehdään?

Aloita vahvistuksen ollessa minimissä ja lähteen äänenvoimakkuus 3/4. Lisää vahvistusta asteittain, kunnes saavutat halutun tason ilman säröä.

Mitä tarkoittaa suojausmerkkivalo, joka vilkkuu 4 sekunnin välein?

Se tarkoittaa tasajännitettä lähdössä. Vahvistin saattaa tarvita huoltoa. Tarkista takuu.

Voinko käyttää vahvistinta alkuperäisen äänijärjestelmän (kaiutintason) kanssa?

Kyllä, korkean tason tulo (High Level) hyväksyy signaaleja 2,0 V - 20 V RMS. Aseta INPUT LEVEL -kytkin asentoon HI1 tai HI2.

Kuinka vahvistin kytketään siltaustilassa?

Kahden kanavan siltaustilassa käytä esimerkiksi vasemman etukanavan (+) ja oikean takakanavan (-) liittimiä. Tarkka kokoonpano on kuvattu käyttöohjeessa. Teho on 2 x 200 W RMS 4 ohmilla.

Mikä on suositeltu rajataajuus bassokaiuttimelle?

Aseta alipäästösuodatin välille 80–120 Hz mieltymystesi ja bassokaiuttimen ominaisuuksien mukaan.

Mitä tehdä, jos ääni on säröytynyt?

Tarkista vahvistuksen säätö, kaiutinkaapeleiden oikosulun puuttuminen ja liitäntöjen napaisuus. Vähennä vahvistusta tarvittaessa.

Kuumenenko vahvistin normaalisti?

Kohtalainen lämpeneminen on normaalia. Varmista, että asennuspaikka mahdollistaa riittävän ilmankierron. Jos suojausmerkkivalo syttyy, vahvistin on ylikuumentunut.

KÄYTTÖOHJE Reference 3004A INFINITY

Huomaa: On suositeltavaa tehdä kaikki johtoliitännät ennen vahvistimen kiinnittämistä.

LIITTIMIIN / OHJAUSPANEELIIN PÄÄSY

1. Liu'uta paneelin kansi alas


TÄRKEÄÄ: Irrota auton akun negatiivinen (–) napa ennen asennuksen aloittamista.

• Käytä aina suojalaseja työkaluja käyttäessäsi.
• Valitse turvallinen ja kosteudelta suojattu kiinnityskohta. Tarkista, että kiinnityspinnan molemmilla puolilla on riittävästi vapaata tilaa. Varmista, että ruuvit tai johtimet eivät riko jarruputkia, polittoaineputkia tai johdotuksia, ja että niiden reititys ei haittaa ajoneuvon turvallista käyttöä. Noudata varovaisuutta, kun poraat tai leikkaat asennusalueetta.
• Valitse sijainti, jossa on riittävästi ilmankiertoa.
• Älä kiinnitä vahvistinta jäähdytysrivat alaspäin, sillä tämä häiritsee jäähdytystä.
• Kiinnitä vahvistin niin, että takapenkin matkustajien jalat tai takakontissa liikkuva lasti eivät voi vahingoittaa sitä.

Maassa:

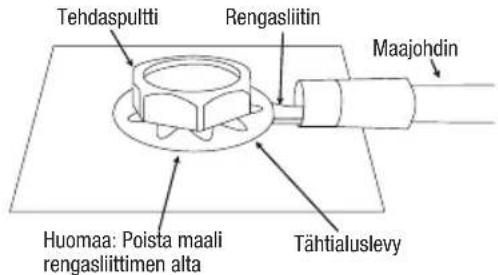

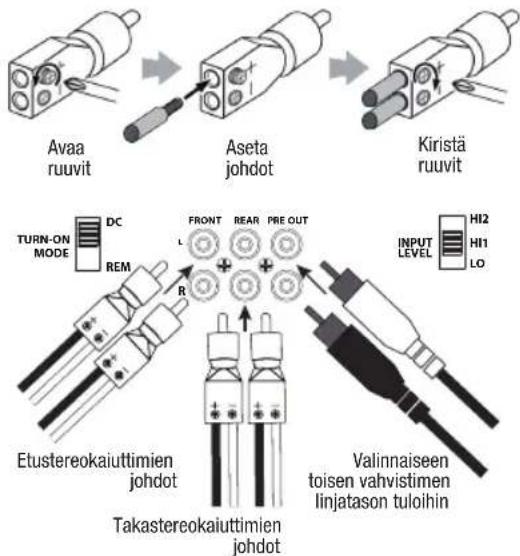

TULOSIGNAALIN JOHDOTUS

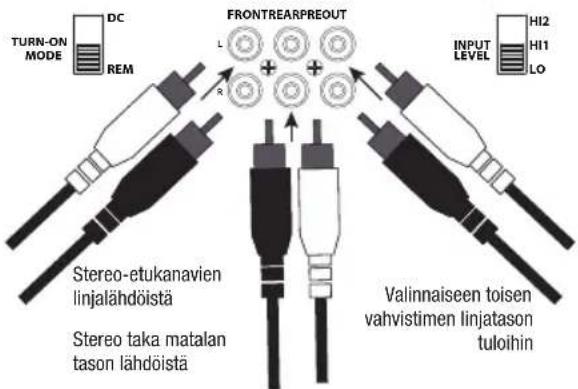

Reference 3004A linjatason signaalit

Huomaa: Kun käytät linjatason signaaleja ja herätevirtajohtoa, aseta "TURN-ON MODE"-kytkin "REM" asentoon ja "INRYTLEVEASentoon. LO

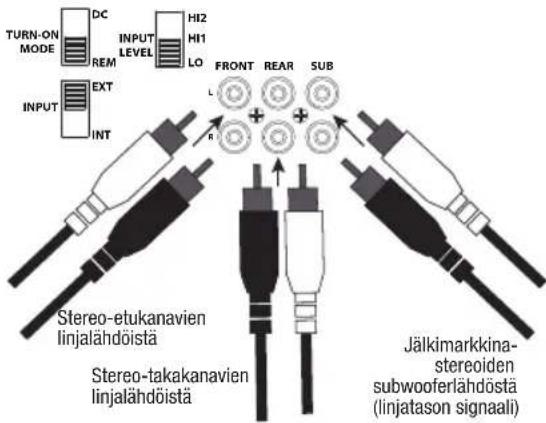

Reference 7005A linjatason signaalit

Huomaa: Kun käytät linjatason signaaleja ja herätevirtajohtoa Reference 7005A:n kanssa, aseta "TURN-ON MODE"-kytkin "REENToon ja SUB " "-kINPUT"-asentoodEXT "INPUTkibEVEAsentoon. LO

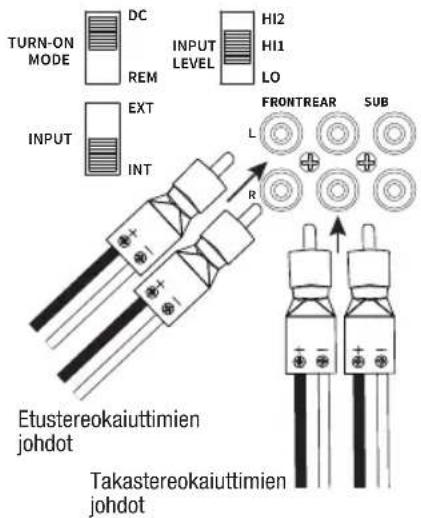

Reference 3004A kaiutintason signaalit

Huomaa: Kun käytät kaiutintason signaaleja, aseta "TURN-ON MODE"-kytkin "DC"-asentoon ja "INPUT LEVEL -kytkin "HI1"-asentoon. Jos ääntä ei kuulu, vaihda "INPUT LEVEL -kytkin "HI2"-asentoon.

Reference 7005A kaiutintason tulosignaalit

Huomaa: kun käytät linjatason signaaleja Reference 7005A:n kanssa, aseta "TURN-ON MODE"-kytkin 'DC"-asentoon ja SUB "INRYITIN" "-asentoon ja " "-kytkINPUT'LEVEL HI1-asentoon. Jos ääntä ei kuulu, vaihda "INRYITINLEVEL HI2-asentoon.

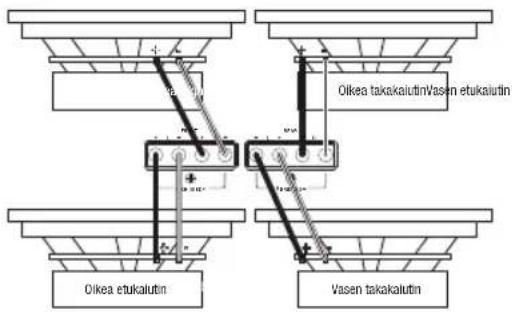

KAIUTTIMIEN JOHDOTUS

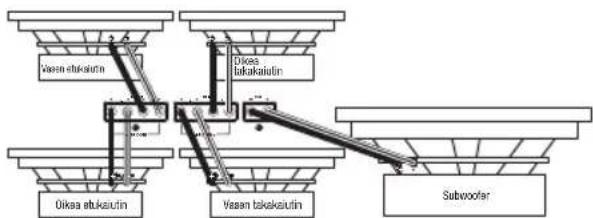

Reference 3004A 4-kanavainen lähtö (4 ohm / 2 ohm)

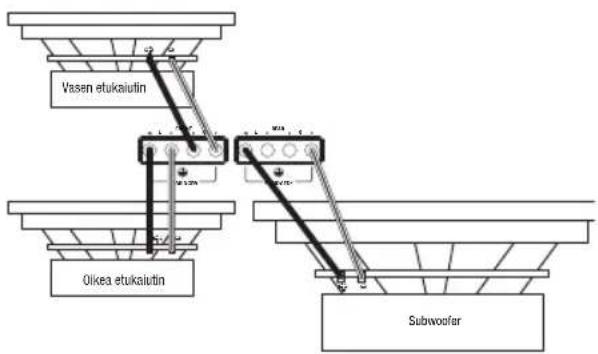

Reference 3004A 3-kanavainen lähtö (etu: 4 ohm / 2 ohm; taka: 4 ohm)

Reference 3004A 2-kanavainen lähtö (4 ohm)

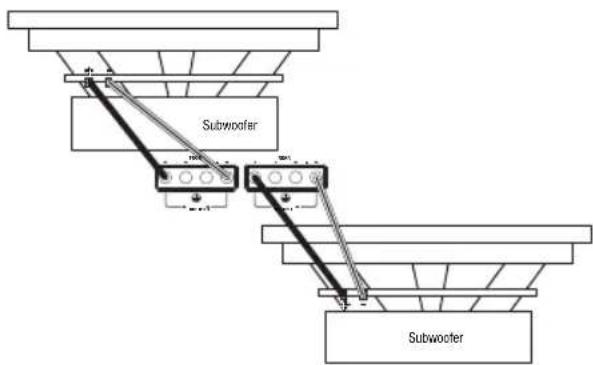

Reference 7005A 5-kanavainen lähtö (4 ohm / 2 ohm)


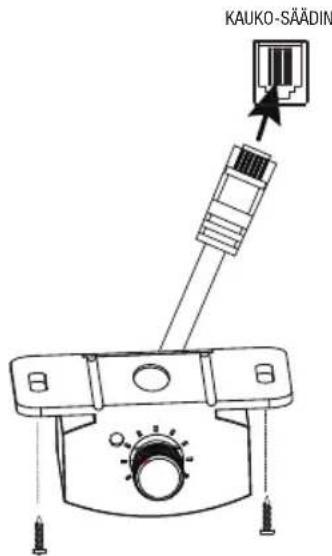

BASSON KAUKOSÄÄTIMEN KYTKEMINEN (VAIN REFERENCE 7005A)

ASETUKSET VAHVISTUKSELLE (GAIN), JAKOSUOTIMILLE, VAIHEELLE JA BASSOTEHOSTUKSELLE

Vahvistuksen asettaminen

1. Aloita GAIN säätö pienimmässä asennossa sekä jakotaajuuden ja bassotehostuksen säädöt puolivälissä.
2. Valitse etu- ja takakanaville tuttu musiikki. Valitse Reference 7005A:n subwooferkanavalle musiikki, jossa on merkittävä bassosisältö.
3. Käännä vastaanottimen äänenvoimakkuuden säädin ¾: aan sen kokonaislähdöstä.
4. Säädä GAIN -säädintä myötäpäivään kuunnellen tarkasti bassotoistoa. Jos kuulet äänen säröytymistä, käännä GAIN -säädintä vastapäivään vähentääksesi vahvistusta.

Jakosuotimen valinta

Etu- ja takakanavilla voit valita haluamasi jakosuotimen.

Valitse HPF, jotta vain tietyn pisteen yläpuolella olevat taajuudet pääsevät kaiuttimiin. Suositellaan, jos käytät subwooferia järjestelmässäsi, koska se rajaa matalimmat bassot full-range-kaiuttimilta.

Valitse LPF, jotta vain tietyn pisteen alapuolella olevat taajuudet pääsevät kaiuttimiin. Suositellaan, jos siltakytket etu-tai takakanavat ohjataksesi subwoofer-kaiutinta.

Valitse FULL, jotta kaikki taajuudet tavoittavat kaiuttimet. Suositellaan, jos et käytä subwooferia järjestelmässäsi.

Huomaa: Reference 7005A:n subwooferkanava toimii vain alipäästötilassa.

Jakotaajuuden valinta

Valitse jakosuodatinkohta sopivaksi kuunteluasetuksille. Käännä osoittimia vasemmalle, kun haluat madaltaa jakosuodinpistettä ja oikealle, kun haluat nostaa sitä. Koaksiaalikaiuttimien ja subwoofer- kaiuttimien jakosuodinpisteen optimaalinen asetus riippuu kuuntelurmieltymyksestäsi.

Valitse subwooferin vaihe (vain Reference 7005A)

Vuorottele PHASE-kytkimen asentoa kokeillaksesi, mikä asento antaa puhtaimman bassotoiston.

Bassotehostuksen valitseminen (vain Reference 7005A)

Säädä BASS-BOOST -säädintä myötäpäivään tai vastapäivään oman makusi mukaan.

TEKNISET TIEDOT

	Reference 3004A	Reference 7005A
Lähtöteho @ 4 ohm 75	W RMS x 4	50 W RMS x 4,320 W x 1
Lähtöteho @ 2 ohm 100	W RMS x 4	75 W RMS x 4,500 W x 1
Lähtöteho sillatusa tilassa	200 W RMS x 2 @ 4 ohm	150 W RMS x 2 @ 4 ohm
Taajuusvaste 10 Hz -	40 kHz	10 Hz - 40 kHz / 10-320 Hz
Jakotaajuudet	32-320 Hz säädettävä, 12 dB / oktaavi	32-320 Hz säädettävä yli- ja alipäästö (edessä ja takana);32-320 Hz alipäästö (subwoofer);12 dB / oktaavi
Linjatson tulon herkkyys	200 mV rms – 2,0 V rms	200 mV rms – 2,0 V rms
Kaiutintason tulon herkkyys	2,0 mV rms – 20 V rms	2,0 mV rms – 20 V rms
Signaali-kohinasuhde	>80 dB >80 dB
THD+ N @ nimellisteho	< 1 % < 1 %
Sulake 30 x 2 30 x 3
Käyttöjännite 9~16 V	9~16 V
Mitat (L x K x S)	320 mm x 55,5 mm x 180 mm (12-5/8" x 2-3/16" x 7-1/8")	360 mm x 56 mm x 180 mm (14-3/16" x 2-3/16" x 7-1/8")
Paino 3.15 kg 4.02 kg
Suositeltu kaapeliluokitus (Gauge)	8	4

VIANMÄÄRITYS

Ei ääntä. VIRRAN MERKKIVALO on pois päältä.

- BATT+ ja/tai REM -liittimissä ei ole jännitettä tai maadoitus on huono. Tarkista vahvistimen liittimien jännitteet volttimittarilla.

Ei ääntä. SUOJAUKSEN MERKKIVALO vilkkuu 4 sekunnin välein.

- Vahvistimen lähdössä tasavirtajännite. Vahvistin saattaa vaatia huoltoa. Katso huoltotiedot mukana toimitetusta takuukortista.

Ei ääntä. SUOJAUKSEN ja VIRRAN MERKKIVALOT välkkyvät.

- BATT+ -liitännän jännite on alle 9 volttia. Tarkasta ajoneuvon latausjärjestelmä.

Ei ääntä. SUOJAUKSEN MERKKIVALO on päällä.

- Vahvistin on ylikuumentunut. Varmista, ettei vahvistimen jäähdytys ole estynyt sen asennuspaikassa. Syynä voi olla myös ylijännite (yli 16 V) tai alijännite (alle 8,5 V) BATT+ -liitännässä. Tarkasta ajoneuvon latausjärjestelmä.

Vahvistimen sulake palaa toistuvasti.

- Johdotus on kytketty väärin tai järjestelmässä on oikosulku. Tarkista johdotuksen liitännät.

Ääni säröytyy.

- Vahvistusta ei ole asetettu oikein. Tarkista asetukset. Tarkista kaiutinkaapelit oikosulkujen ja maalenkkien varalta. Vahvistin tai lähdeyksikkö voi olla viallinen.

Ei ääntä. SUOJAUKSEN MERKKIVALO vilkkuu.

- Kaiutin tai johto oikosulussa. Irrota kaiutinjohdot yksi kerrallaan oikosulussa olevan johdon tai kaiuttimen paikantamiseksi ja korjaa oikosulku.

Musiikissa ei ole dynamiikkaa tai "potkua".

- Kaiuttimet kytketty väärin. Tarkasta kaiutinkytkentöjen napaisuudet.

Moottorin ääntä (vinkunaa tai napsahduksia) järjestelmässä moottorin ollessa päällä.

- Vahvistin poimii laturin aiheuttamia häiriöitä. Tarkista ensin vahvistimen maadoitusliitännät. Irrallaan oleva tai väärin kytketty maajohto on yksi häiriöiden pääaiheuttajista. Vähennä vahvistusta. Siirrä RCA-äänijohdot kauemmaksi virtajohdoista. Voi myös olla välttämätöntä asentaa laturin häiriönpoistosuodatin virtajohtoon akun ja laturin välille.

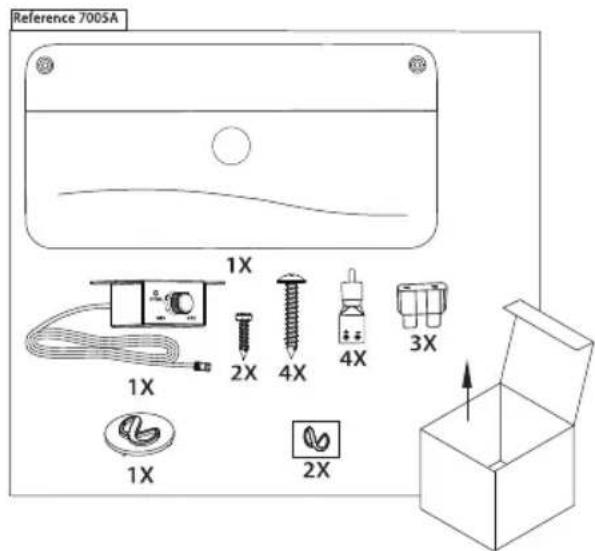

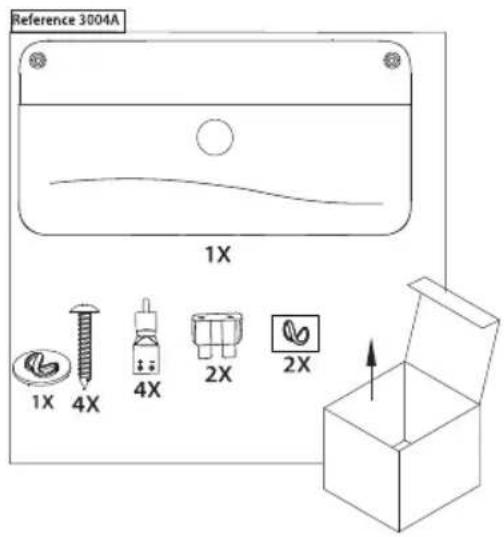

CONTENU DE LA BOÎTE
