Tipo di prodotto	Amplificatore audio a 4 canali
Marca	Infinity
Modello	Reference 3004A
Potenza di uscita (4 ohm)	4 x 75 Watt RMS
Potenza di uscita (2 ohm)	4 x 100 Watt RMS
Potenza in modalità ponte (4 ohm)	2 x 200 Watt RMS
Risposta in frequenza	10 Hz - 40 kHz
Frequenze di crossover	32 - 320 Hz variabile, 12 dB/ottava (passa-alto e passa-basso)
Sensibilità di ingresso livello linea	200 mV - 2,0 V RMS
Sensibilità di ingresso livello alto	2,0 V - 20 V RMS
Rapporto segnale/rumore	> 80 dB
Distorsione armonica totale (THD)	< 1%
Fusibile	30 A x 2
Tensione di alimentazione	9 - 16 V DC
Dimensioni (L x A x P)	320 x 55,5 x 180 mm
Peso	3,15 kg
Calibro del filo consigliato	8 AWG
Funzioni principali	Filtri passa-alto, passa-basso e full range; guadagno regolabile; telecomando dei bassi (opzionale)
Manutenzione e pulizia	Pulire l'esterno con un panno asciutto e morbido. Non utilizzare prodotti chimici.
Sicurezza	Protezione contro cortocircuiti, surriscaldamento e sovratensione; fusibile di protezione.
Ricambi e riparabilità	Fusibile sostituibile dall'utente. Per qualsiasi riparazione, contattare il servizio post-vendita.

Domande frequenti - Reference 3004A INFINITY

Quale tipo di cavo di alimentazione devo usare per l'Infinity Reference 3004A?

Utilizzare un cavo di alimentazione di calibro 8 AWG per un'installazione ottimale.

Posso collegare altoparlanti da 2 ohm a questo amplificatore?

Sì, il Reference 3004A supporta carichi di 2 ohm in configurazione stereo (4 x 100 W RMS).

Cosa fare se l'amplificatore non si accende?

Verificare le connessioni di alimentazione (BATT+ e REM) e la massa. Utilizzare un voltmetro per misurare la tensione. Assicurarsi che il fusibile non sia bruciato.

Come regolare il guadagno dell'amplificatore?

Iniziare con il guadagno al minimo e il volume della sorgente a 3/4. Aumentare gradualmente il guadagno fino a ottenere il livello desiderato senza distorsione.

Cosa significa il LED di protezione che lampeggia ogni 4 secondi?

Indica una tensione continua in uscita. L'amplificatore potrebbe necessitare di una revisione. Consultare la garanzia.

Posso usare l'amplificatore con un sistema audio originale (livello altoparlante)?

Sì, l'ingresso di livello alto (High Level) accetta segnali da 2,0 V a 20 V RMS. Impostare l'interruttore INPUT LEVEL su HI1 o HI2.

Come cablare l'amplificatore in modalità ponte?

Per una modalità ponte a 2 canali, utilizzare i terminali anteriore sinistro (+) e posteriore destro (-) per esempio. La configurazione esatta è descritta nel manuale. La potenza è di 2 x 200 W RMS su 4 ohm.

Qual è la frequenza di taglio consigliata per un subwoofer?

Impostare il filtro passa-basso tra 80 e 120 Hz in base alle preferenze e alle caratteristiche del subwoofer.

Cosa fare se l'audio è distorto?

Verificare la regolazione del guadagno, l'assenza di cortocircuiti nei cavi degli altoparlanti e la polarità delle connessioni. Ridurre il guadagno se necessario.

L'amplificatore si scalda normalmente?

Un riscaldamento moderato è normale. Assicurarsi che la posizione di montaggio permetta una circolazione d'aria sufficiente. Se il LED di protezione si accende, l'amplificatore ha surriscaldato.

MANUALE UTENTE Reference 3004A INFINITY

Manuale d'istruzioni IT

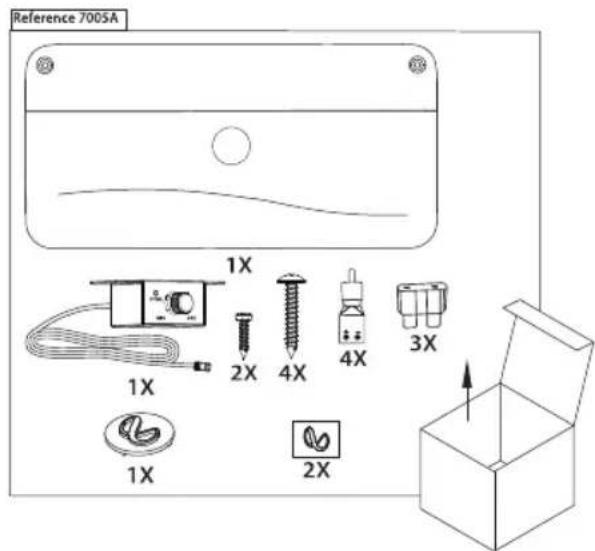

CONTENUTO DELLA CONFEZIONE

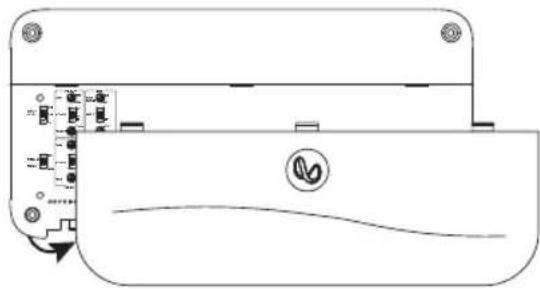

ACCESSO AI CONNETTORI/ PANNELLO DI CONTROLLO

1. Far scorrere verso il basso la copertura del pannello


1. Rimuovere la copertura del pannello


Nota: Si raccomanda di effettuare tutti i collegamenti dei cavi prima di montare l'amplificatore.

IMPORTANTE: Prima di iniziare l'installazione, scollegare il terminale negativo (-) della batteria del veicolo.

• Quando si usano gli attrezzi, indossare sempre gli occhiali di protezione.
• Scegliere una posizione di montaggio sicura, lontano dall'umidità. Controllare che vi sia spazio libero su entrambi i lati della superficie di montaggio prevista. Accertarsi che le viti o i cavi non forino le linee dei freni, le linee del carburante o i cablaggi e che l'instradamento dei cavi non interferisca con il funzionamento in sicurezza del veicolo. Prestare attenzione quando si effettuano delle perforazioni o tagli nella zona di montaggio.
• Scegliere una posizione che fornisca una sufficiente circolazione dell'aria.
• Non montare l'amplificatore con il dissipatore di calore rivolto verso il basso, poiché ciò interferisce con il raffreddamento.
• Montare l'amplificatore in modo tale che non sia danneggiato da parte dei piedi dei passeggeri dei sedili posteriori o dal carico del bagagliaio che si sposta.

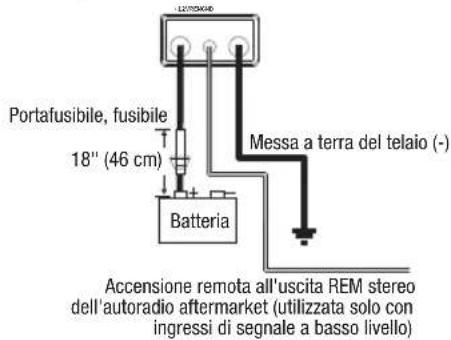

CABLAGGIO PER L'ALIMENTAZIONE E LA MESSA A TERRA

Verso l'amplificatore:

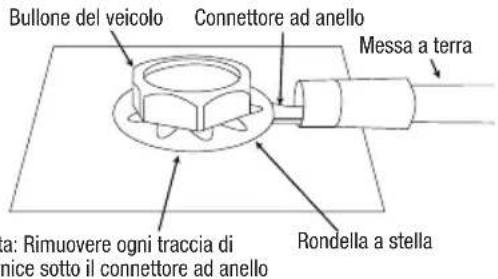

Nel punto di messa a terra:

CABLAGGIO PER IL SEGNALE AUDIO

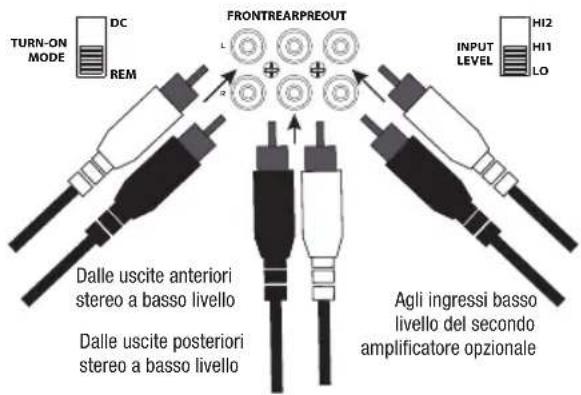

Segnali a basso livello Reference 3004A

Nota: quando si utilizzano segnali di basso livello ed il cavo di accensione a distanza, posizionare l'interruttore "TURN-ON MODE su "REMinterruttore " " sINPUT LEVEL LO

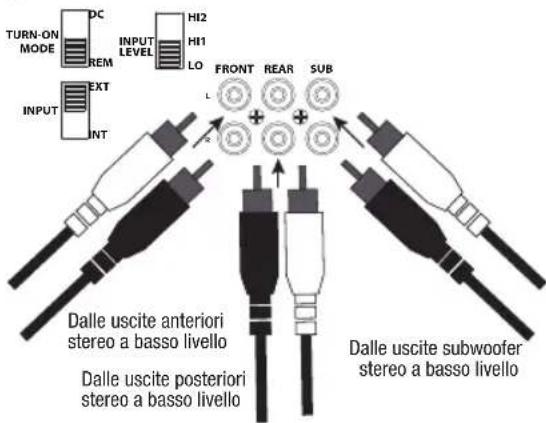

Segnali a basso livello Reference 7005A

Nota: quando si utilizzano segnali di basso livello ed il cavo di accensione a distanza con il Reference 7005A, posizionare l'interruttore "TURN-ON MODE" su "REM" interuttore del SUB "INPUT" e l'INTUTTORE " "su "". INPUT LEVEL LO

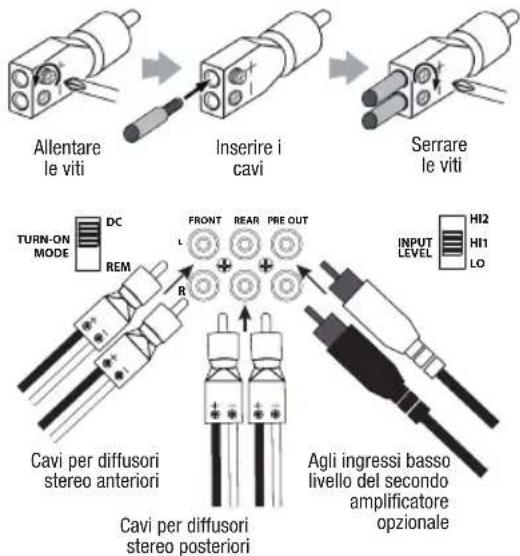

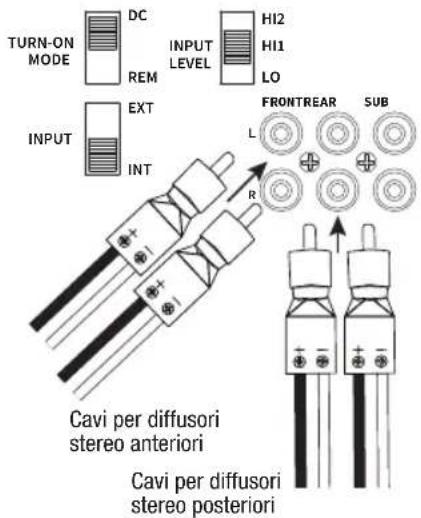

Segnali ad alto livello Reference 3004A

Nota: quando si utilizzano segnali ad alto livello, posizionare l'interruttore "TURN-ON MODE" su "DC" e l'interruttore "INPUTLEVEL" non viene riprodotto alcun suono, cambiare l'interruttore "INPUT LEVEL" HI2

Segnali ad alto livello Reference 7005A

Nota: quando si utilizzano segnali ad alto livello con il Reference 7005A, posizionare l'interruttore "TURN-ON MODE" su "DC", l'interruttore del SUB "INPUT", INTerruttore "INPUT LEVEL non VHHe riprodotto alcun suono, cambiare l'interruttore "INPUT LEVEL HI2

CABLAGGIO PER L'USCITA AUDIO

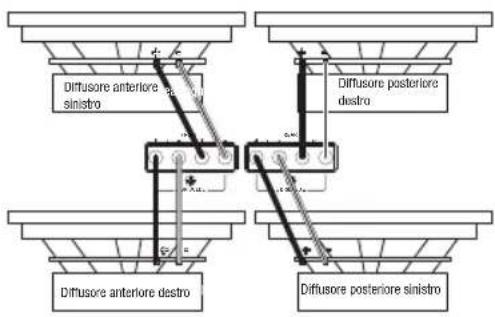

Uscita a 4 canali del Reference 3004A (4 ohm/2 ohm)

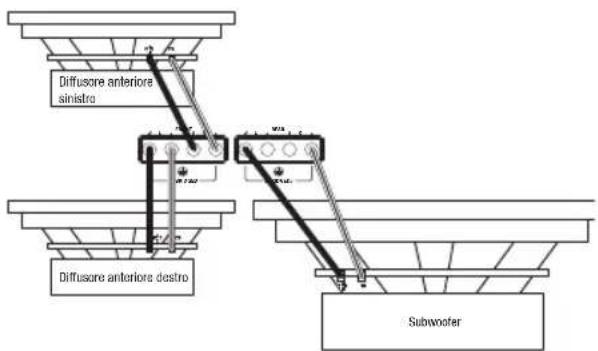

Uscita a 3 canali del Reference 3004A (Anteriore: 4 ohm/2 ohm; Posteriore: 4 ohm)

Uscita a 2 canali del Reference 3004A (4 ohm)

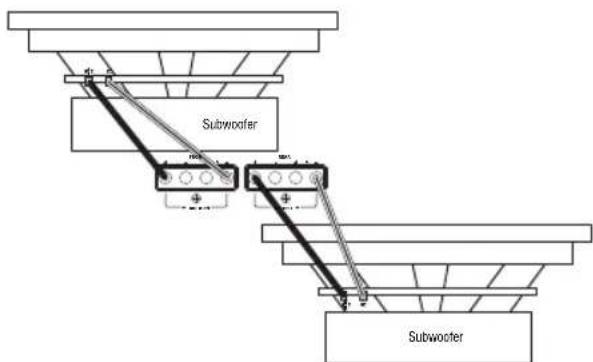

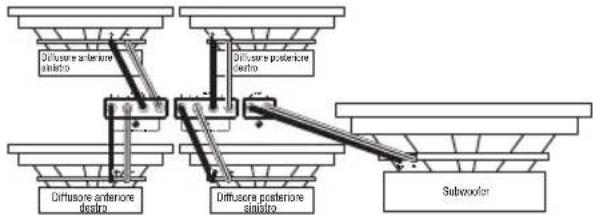

Uscita a 5 canali del Reference 7005A (4 ohm/2 ohm)

Impostazione del guadagno (Gain)

1. Cominciare con il controllo GAIN impostato al minimo, e con il controllo del crossover ruotato a metà.
2. Per i canali anteriore e posteriore, scegliere un brano musicale familiare. Per il canale subwoofer del Reference 7005A, scegliere un brano musicale con molti bassi.
3. Impostare il controllo del volume dell'autoradio a 3/4 del livello massimo.
4. Regolare il controllo GAIN in senso orario, ascoltando attentamente la riproduzione dei bassi. Se il suono è distorto, ruotare il controllo GAIN in senso antiorario per ridurre il guadagno.

Scelta della modalità di crossover

Sui canali anteriore e posteriore, è possibile selezionare la modalità crossover preferita.

Scegliere HPF per consentire solo alle frequenze al di sopra di un certo punto di raggiungere i diffusori. Impostazione consigliata se nel sistema si utilizza un subwoofer, in quanto vengono inviali pochi bassi ai diffusori full-range.

Scegliere LPF per consentire solo alle frequenze al di sotto di un certo punto di raggiungere i diffusori. Raccomandato se si sta ponticellando i canali anteriori o posteriori per pilotare un subwoofer.

Scegliere FULL per consentire a tutte le frequenze di raggiungere i diffusori. Consigliato se non si utilizza un subwoofer nel sistema.

Nota: La modalità crossover per il canale subwoofer del Reference 7005A è solo passa-basso.

Scelta della frequenza di crossover

Scegliere il punto di crossover in base alle preferenze di ascolto. Girare le ghiere verso sinistra per abbassare il punto di frequenza del crossover e verso destra per alzare il punto di frequenza. L'impostazione perfetta del crossover per gli speaker coassiali ed i subwoofer, in ultima istanza è comunque legata ai gusti personali dell'ascoltatore.

Selezione della fase del subwoofer (solo Reference 7005A)

Spostare il controllo PHASE in avanti e indietro per determinare quale impostazione fornisce una migliore riproduzione delle basse frequenze.

Selezione del bass boost (solo Reference 7005A)

Regolare il comando BASS-BOOST in senso orario od antiorario a seconda dei propri gusti.

SPECIFICHE

	Reference 3004A	Reference 7005A
Potenza nominale in uscita @ 4 ohm	75 watt RMS x 4	50 watt RMS x 4 + 320 watt RMS x 1
Potenza nominale in uscita @ 2 ohm	100 watt RMS x 4	75 watt RMS x 4 + 500 watt RMS x 1
Potenza in uscita in modalità a ponte:	200 watt RMS x 2 a 4 ohm	150 watt RMS x 2 a 4 ohm
Risposta in frequenza	10-40 K Hz	10-40 K Hz / 10-320 Hz
Frequenze di Crossover	32-320 Hz variabile, 12 dB/ ottava	32-320 Hz variabile passa alto e passa basso (anteriore e posteriore); 32-320 Hz passa basso (subwoofer); 12 dB/ottava
Sensibilità ingresso Line-level	200 mVrms - 2,0 Vrms	200 mVrms - 2,0 Vrms
Sensibilità ingresso High-level	2,0 Vrms - 20 Vrms	2,0 Vrms - 20 Vrms
Rapporto segnale-rumore	>80 dB >80 dB
THD+N @ potenza nominale	<1% <1%
Fusibile 30 x 2 30 x 3
Tensione di funzionamento	9~16 V 9~16 V
Dimensioni (L x A x P)	12-5/8" x 2-3/16" x 7-1/8" (320 mm x 55,5 mm x 180 mm)	14-3/16" x 2-3/16" x 7-1/8" (360 mm x 56 mm x 180 mm)
Peso 3.15 kg 4.02 kg
Sezione raccomandata dei cavi	8	4

RISOLUZIONE DEI PROBLEMI

Assenza di suono e la SPIA di ALIMENTAZIONE è spenta.

- Nessuna tensione ai terminali BATT+ e/o REM, o cattivo o nessun collegamento a terra. Controllare la tensione ai terminali dell'amplificatore con un VOM.

Assenza di suono e la SPIA di PROTEZIONE lampeggia ogni 4 secondi.

- Tensione continua (DC) in uscita dall'amplificatore. L'amplificatore potrebbe avere bisogno di assistenza; fare riferimento alla scheda di garanzia allegata per informazioni sul servizio di assistenza.

Assenza di suono e le SPIE di PROTEZIONE e ALIMENTAZIONE sono accese.

- Tensione inferiore a 9 V sul terminale BATT+. Controllare il sistema di ricarica del veicolo.

Assenza di suono e la SPIA di PROTEZIONE è accesa.

- L'amplificatore è surriscaldato. Assicurarsi che il raffreddamento dell'amplificatore non sia ostacolato nella posizione di montaggio. Oppure, potrebbe essere presente una tensione superiore a 16 V (o inferiore a 8,5 V) sul morsetto BATT+. Controllare il sistema di ricarica del veicolo.

Un fusibile dell'amplificatore si è bruciato.

- Il cablaggio è collegato in modo non corretto o è presente un corto circuito. Controllare i collegamenti dei cavi.

Suono distorto.

- Il guadagno non è regolato correttamente. Controllare l'impostazione. Controllare la presenza di corto circuiti sui cavi. L'amplificatore o la sorgente potrebbero essere difettosi.

Suono distorto e la SPIA di PROTEZIONE lampeggia.

- Corto circuito su un diffusore o su un cavo. Rimuovere i terminali degli altoparlanti uno alla volta per individuare il diffusore o il cavo in corto, e ripararlo.

La riproduzione musicale manca di dinamica o di "punch".

- Gli speaker non sono collegati correttamente. Controllare la corretta polarità dei collegamenti degli altoparlanti.

Rumore del motore - continuo o intermittente - nel sistema quando il motore è acceso.

- L'amplificatore è disturbato dell'alternatore. Innanzitutto, controllare i collegamenti a terra dell'amplificatore - una messa a terra poco serrata o impropria è una delle principali cause di rumori estranei. Abbassare il guadagno. Spostare i cavi audio RCA lontano dai cavi di alimentazione. Potrebbe inoltre essere necessario installare un filtro antirumore per l'alternatore sulla linea elettrica tra la batteria e l'alternatore.
