Reference 3004A - Modtager INFINITY - Gratis brugsanvisning og manual

Produkttype	4-kanals lydforstærker
Mærke	Infinity
Model	Reference 3004A
Udgangseffekt (4 ohm)	4 x 75 Watt RMS
Udgangseffekt (2 ohm)	4 x 100 Watt RMS
Effekt i brokobling (4 ohm)	2 x 200 Watt RMS
Frekvensområde	10 Hz - 40 kHz
Delefrekvenser	32 - 320 Hz variabel, 12 dB/oktav (højpas og lavpas)
Indgangsfølsomhed linieniveau	200 mV - 2,0 V RMS
Indgangsfølsomhed højt niveau	2,0 V - 20 V RMS
Signal/støj-forhold	> 80 dB
Total harmonisk forvrængning (THD)	< 1%
Sikring	30 A x 2
Forsyningsspænding	9 - 16 V DC
Mål (B x H x D)	320 x 55,5 x 180 mm
Vægt	3,15 kg
Anbefalet ledningstværsnit	8 AWG
Hovedfunktioner	Højpas-, lavpas- og full range-filtre; justerbar forstærkning; basfjernbetjening (valgfri)
Vedligeholdelse og rengøring	Rengør ydersiden med en tør, blød klud. Brug ikke kemiske midler.
Sikkerhed	Beskyttelse mod kortslutning, overophedning og overspænding; beskyttelsessikring.
Reservedele og reparerbarhed	Sikring udskiftelig af brugeren. Kontakt kundeservice ved reparation.

Ofte stillede spørgsmål - Reference 3004A INFINITY

Hvilken type strømkabel skal jeg bruge til Infinity Reference 3004A?

Brug et strømkabel med størrelse 8 AWG for optimal installation.

Kan jeg tilslutte 2 ohm højttalere til denne forstærker?

Ja, Reference 3004A understøtter 2 ohm belastning i stereo (4 x 100 W RMS).

Hvad gør jeg, hvis forstærkeren ikke tænder?

Kontroller strømtilslutningerne (BATT+ og REM) og jorden. Brug et voltmeter til at måle spændingen. Sørg for, at sikringen ikke er sprunget.

Hvordan justerer jeg forstærkning på forstærkeren?

Start med forstærkning på minimum og kildens lydstyrke på 3/4. Øg forstærkningen gradvist, indtil du opnår det ønskede niveau uden forvrængning.

Hvad betyder beskyttelsesindikatoren, der blinker hvert 4. sekund?

Dette indikerer en jævnspænding på udgangen. Forstærkeren kan kræve service. Se garantien.

Kan jeg bruge forstærkeren med et originalt lydsystem (højttalerniveau)?

Ja, højniveauindgangen (High Level) accepterer signaler fra 2,0 V til 20 V RMS. Indstil INPUT LEVEL-kontakten til HI1 eller HI2.

Hvordan tilslutter jeg forstærkeren i brokobling?

For brokobling 2 kanaler, brug f.eks. venstre forre (+) og højre bageste (-) terminaler. Den nøjagtige konfiguration er beskrevet i manualen. Effekten er 2 x 200 W RMS ved 4 ohm.

Hvad er den anbefalede delefrekvens for en subwoofer?

Indstil lavpasfilteret mellem 80 og 120 Hz afhængigt af dine præferencer og subwooferens egenskaber.

Hvad gør jeg, hvis lyden er forvrænget?

Kontroller forstærkningsindstillingen, at der ikke er kortslutning i højttalerkablerne, og polariteten på tilslutningerne. Reducer forstærkningen om nødvendigt.

Bliver forstærkeren normalt varm?

Moderat opvarmning er normalt. Sørg for, at monteringsstedet tillader tilstrækkelig luftcirkulation. Hvis beskyttelsesindikatoren tændes, er forstærkeren overophedet.

BRUGSANVISNING Reference 3004A INFINITY

Betjeningsvejledning DA

Bemærk: Det anbefales, at du tilslutter alle kabler, inden forslærkeren monteres.

VIGTIGT: Frakobl køretøjets negative (−) batteriterminal, inden du påbegynder installationen.

• Bær altid beskyttelsesbriller, når du bruger værktoj.
• Vælg et sikkert monteringssted, fjernt fra fugtighed. Sørg for, at der er fri plads på begge sider af den planlagte monteringsoverflade. Sørg for, at skruer eller ledninger ikke punkterer bremseslanger, brændstofslanger eller ledninger, og at ledningsføringen ikke påvirker sikker køretojsoperation. Vær forsigtig, når der bores eller skæres i monteringsområdet.
  • Vælg et placeringssted med tilstrækkelig luftcirkulation.
• Monter ikke forstærkeren med varmelederne nedad, da dette forringer køleevnen.
• Monter forstærkeren således, at den ikke bliver beskadiget af passagerernes fødder eller ved indlæsning af bagage i bagagerummet.

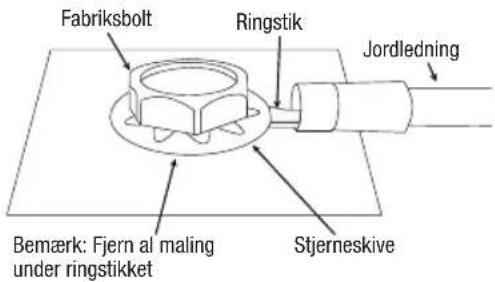

LEDNINGER TIL STR∅M OG JORD

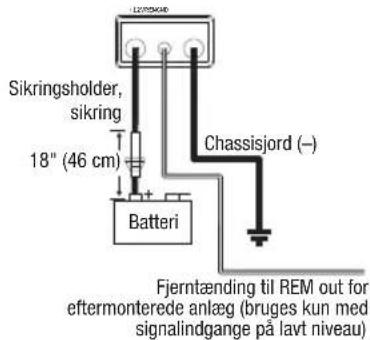

På forstærkeren:

På jordplaceringsstedet:

LEDNINGER TIL INDGANGSSIGNAL

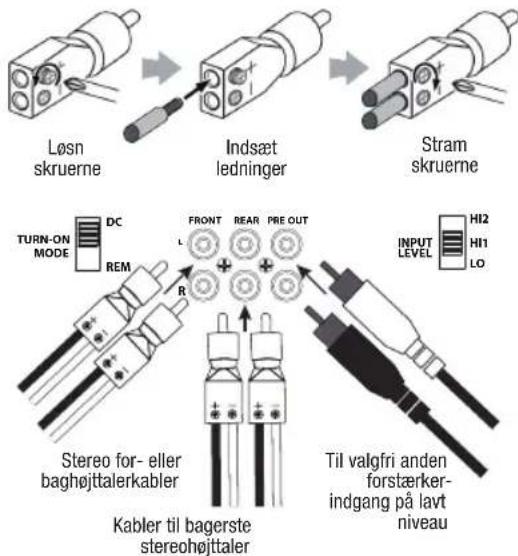

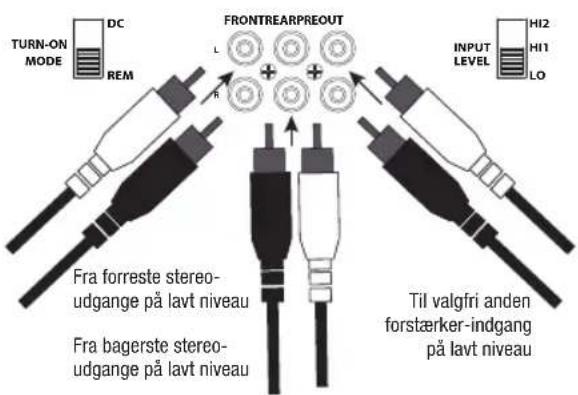

Reference 3004A signaler på lavt nivaeu

Bemærk:når du bruger signaler på lavt niveau og fjernbetjening, skal du indstille "TURN-ON MODE" kontakten på "REJ" INR/TELEVEU". LO

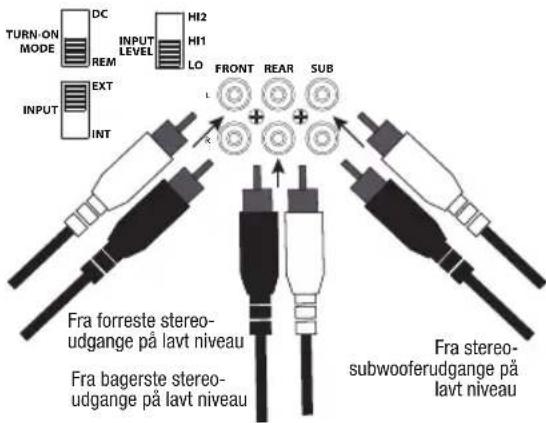

Reference 7005A signaler på lavt nivaeu

Bemaerk: når du bruger signaler på lavt niveau og fjernbetjening med Reference 7005A, skal du indstille "TURN-ON MODE" kontakten "REG SUB " " kontakten til " " og EXT "INRUTLEVEL". LO

Reference 3004A signaler på højt nivaeu

Bemaerk: når bruger signaler på hojt niveau, skal du indstille "TURN-ON MODE" kontakten til "DGg" " INPUT LEVEL kontakten til "HI1". Hvis der ikke afspilles nogen lyd, skift "INPUTLEVEL" ". HI2

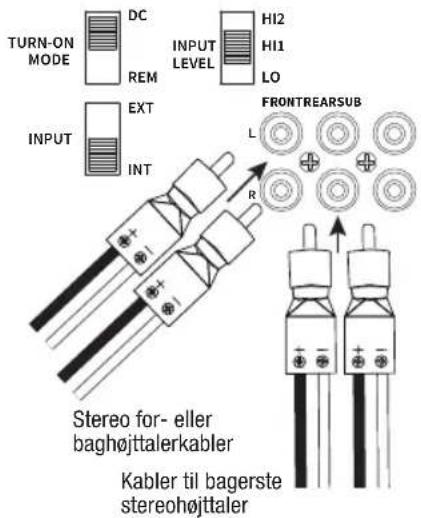

Reference 7005A indgangssignaler på højt niveau

Bemærk: når du bruger signaler på højt niveau Reference 7005A, indstil "TURN-ON MODE" kontakten til "DCSUB " INPUT kontakten til "INT", og "1NRNTAKLEVEL " . Hvis der HI1 ikke afspilles nogen lyd, skift "1NRNTAKLEVEL " . HI2

LEDNINGER TIL UDGANGE

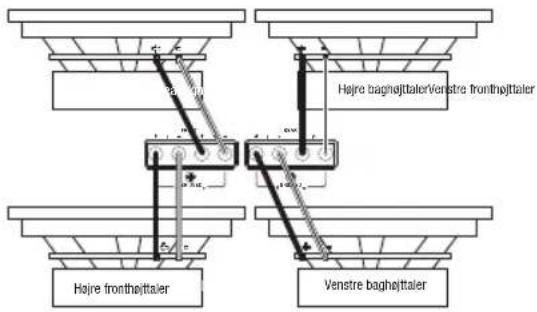

Reference 3004A 4-kanalindgang (4 ohm/2 ohm)

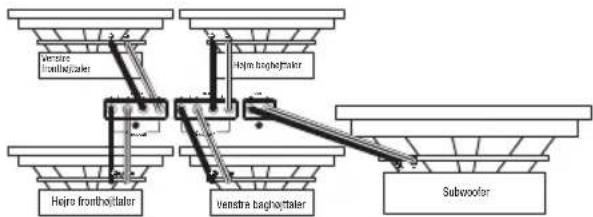

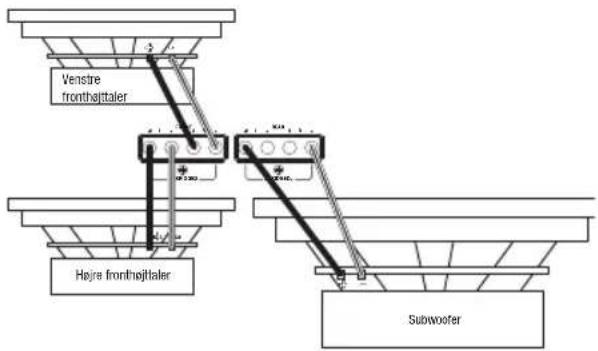

Reference 3004A 3-kanalindgang (Front: 4 ohm/2 ohm; Bag: 4 ohm)


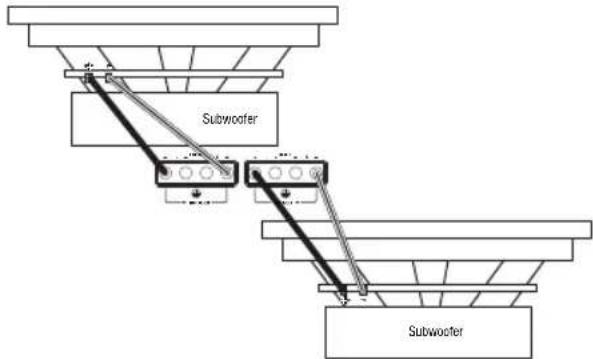

Reference 3004A 2-kanalindgang (4 ohm)

Reference 7005A 5-kanalindgang (4 ohm/2 ohm)

Indstilling af forstærkning

1. Start med GAIN forstærkningskontrol indstillet til minimum, og crossover-kontrol roteret halvejs.
2. Vælg velkendt musik til de forreste og bagerste kanaler. For musik i subwoofer på Reference 7005A skal du vælge musik med stort basindhold.
3. Drej lydstyrkekontrollen på din receiver til 3/4 af dens samlede output.
4. Juster GAIN forstærkerkontrollen med uret, og lyt nøje til basudgangen. Hvis du hører forvrængning, drej GAIN forstærkerkontrollen mod uret for at mindske forstærkningen.

Valg af crossover-tilstand

På de forreste og bagerste kanaler kan du vælge din foretrukne crossover-tilstand.

Vælg HPF for kun at tillade frekvenser over et bestemt punkt at nå dine hojttalere. Anbefales, hvis du bruger en subwoofer i dit system, da det holder dyb bas fra dine fuldskala-hojttalere.

Vælg LPF for kun at tillade frekvenser under et bestemt punkt at nå dine højttalere.

Anbefales, hvis du vil bygge en bro mellem de forreste eller bageste kanaler for at skabe en subwoofer.

Vælg FULL for at tillade alle frekvenser at nå dine højtalere. Anbefales, hvis du ikke bruger en subwoofer i dit system.

Bemærk: Crossover-tilstanden til subwooferkanalen i Reference 7005A er kun lavpas.

Valg af crossover-frekvens

Vælg crossover-punktet, der passer til dine præferencer. Drej knapperne til venstre for at sænke crossover-punktet og til højre for at hæve crossover-punktet. De nojagtige indstillinger af crossover for koaksiale højttalere og subwooofere afhænger af dine lyttepræferencer.

Valg af subwoofer-fasen (Kun Reference 7005A)

Skift PHASE frem og tilbage for at bestemme hvilken indstilling, der giver den reneste basgengivelse.

Valg af bas-forstærkning (Kun Reference 7005A)

Ingen lyd og STR∅MINDIKATOREN er slukket.

- Ingen spænding ved BATT+ og/eller REM-terminalerne, eller dårlig eller ingen jordforbindelse. Kontroller spændingen ved forstærkerens terminaler med et voltmeter.

Ingen lyd og BESKYTTELSESINDIKATOREN blinker hver 4. sekund.

- DC-spænding ved forstærkerudgang. Forstærkeren skal muligvis efterses; se vedlagte garantibeviskort for oplysninger vedrørende service.

Ingen lyd og BESKYTTELSES- og STRÖMINDIKATORERNE blinker.

- Spændingen er mindre end 9 V ved BATT+ forbindelsen. Kontroller køretøjets opladesystem.

Ingen lyd og BESKYTTELSESINDIKATOREN er tændt.

- Forstærkeren er overophedet. Sørg for, at forstærkerens køleelementer ikke er blokeret på monteringsstedet. Eller, der er muligvis en spænding, som er større end 16 V (eller mindre end 8,5 V) på BATT+ forbindelsen. Kontroller køretøjets opladesystem.

Forstærkerens sikring springer hele tiden.

- Kabelføringen er tilsluttet forkert, eller der er en kortslutning. Kontrollér kabelforbindelserne.

Forvrænget lyd.

- Forstærkningen ("Gain") er ikke indstillet korrekt. Kontroller indstillingen. Kontroller ledningerne for kortslutninger eller jordforbindelse. Forstærkeren eller kildeenhed er muligvis defekt.

Forvrænget lyd og BESKYTTELSESINDIKATOREN blinker.

- Kortslutning i højttaleren eller kablerne. Fjern højttalerkablerne én efter én for at finde den kortsluttede højttaler eller kabel, og udføre reparation.

Musikken mangler dynamik eller "punch".

- Højttalerne er ikke tilsluttet korrekt. Kontroller højttalerstikkene for korrekt polaritet.

Motorstøj—hylen eller klik—i systemet, när motoren er i gang.

- Forstærkeren opfanger støj fra generatoren. Kontroller jordforbindelsen på forstærkeren, da en løs eller forkert jordforbindelse er en af hovedårsagerne til støj. Skru ned for forstærkningen. Flyt RCA-lydkablerne væk fra strømkabler. Det kan være nødvendigt at installere et filter for generatorstøj på imellem batteriet og generatoren.

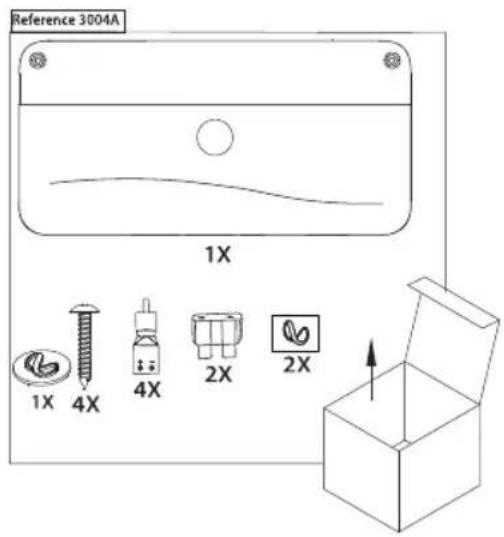

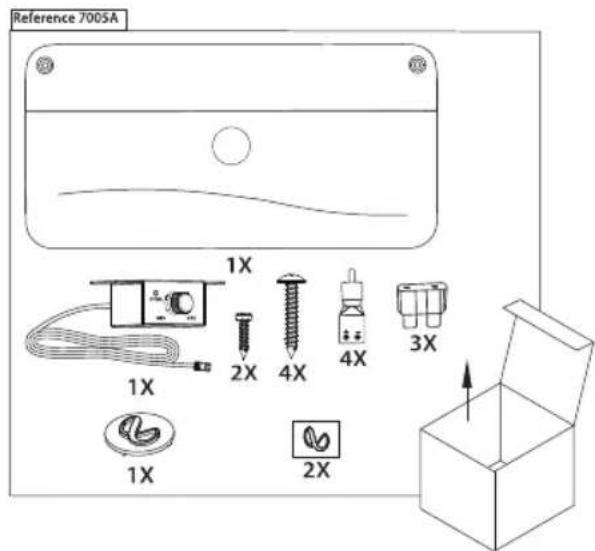

VERPACKUNGSINHALT
