Produkttyp	4-Kanal-Audioverstärker
Marke	Infinity
Modell	Reference 3004A
Ausgangsleistung (4 Ohm)	4 x 75 Watt RMS
Ausgangsleistung (2 Ohm)	4 x 100 Watt RMS
Leistung im gebrückten Modus (4 Ohm)	2 x 200 Watt RMS
Frequenzgang	10 Hz - 40 kHz
Crossover-Frequenzen	32 - 320 Hz variabel, 12 dB/Oktave (Hochpass und Tiefpass)
Line-Eingangsempfindlichkeit	200 mV - 2,0 V RMS
High-Level-Eingangsempfindlichkeit	2,0 V - 20 V RMS
Signal-Rausch-Verhältnis	> 80 dB
Gesamtklirrfaktor (THD)	< 1%
Sicherung	30 A x 2
Versorgungsspannung	9 - 16 V DC
Abmessungen (B x H x T)	320 x 55,5 x 180 mm
Gewicht	3,15 kg
Empfohlener Kabelquerschnitt	8 AWG
Hauptfunktionen	Hochpass-, Tiefpass- und Full-Range-Filter; einstellbare Verstärkung; Fernbedienung für Bass (optional)
Wartung und Reinigung	Außenseite mit einem trockenen, weichen Tuch reinigen. Keine Chemikalien verwenden.
Sicherheit	Schutz gegen Kurzschluss, Überhitzung und Überspannung; Schutzsicherung.
Ersatzteile und Reparierbarkeit	Sicherung vom Benutzer austauschbar. Für Reparaturen wenden Sie sich an den Kundendienst.

Häufig gestellte Fragen - Reference 3004A INFINITY

Welches Stromkabel sollte ich für den Infinity Reference 3004A verwenden?

Verwenden Sie ein Stromkabel mit einem Querschnitt von 8 AWG für eine optimale Installation.

Kann ich 2-Ohm-Lautsprecher an diesen Verstärker anschließen?

Ja, der Reference 3004A unterstützt Lasten von 2 Ohm in Stereo-Konfiguration (4 x 100 W RMS).

Was tun, wenn der Verstärker nicht einschaltet?

Überprüfen Sie die Stromanschlüsse (BATT+ und REM) sowie die Masse. Messen Sie die Spannung mit einem Voltmeter. Stellen Sie sicher, dass die Sicherung nicht durchgebrannt ist.

Wie stelle ich die Verstärkung des Verstärkers ein?

Beginnen Sie mit der minimalen Verstärkung und der Lautstärke der Quelle bei 3/4. Erhöhen Sie die Verstärkung allmählich, bis die gewünschte Lautstärke ohne Verzerrung erreicht ist.

Was bedeutet die Schutz-LED, die alle 4 Sekunden blinkt?

Dies weist auf eine Gleichspannung am Ausgang hin. Der Verstärker muss möglicherweise überprüft werden. Bitte wenden Sie sich an die Garantie.

Kann ich den Verstärker mit einem Werks-Audiosystem (High-Level) verwenden?

Ja, der High-Level-Eingang akzeptiert Signale von 2,0 V bis 20 V RMS. Stellen Sie den Schalter INPUT LEVEL auf HI1 oder HI2.

Wie verkabele ich den Verstärker im gebrückten Modus?

Für den 2-Kanal-Brückenmodus verwenden Sie z. B. die linken vorderen (+) und rechten hinteren (-) Anschlüsse. Die genaue Konfiguration ist in der Anleitung beschrieben. Die Leistung beträgt 2 x 200 W RMS an 4 Ohm.

Welche Trennfrequenz wird für einen Subwoofer empfohlen?

Stellen Sie den Tiefpassfilter zwischen 80 und 120 Hz ein, je nach Ihren Vorlieben und den Eigenschaften des Subwoofers.

Was tun, wenn der Ton verzerrt ist?

Überprüfen Sie die Verstärkungseinstellung, ob in den Lautsprecherkabeln ein Kurzschluss vorliegt, und die Polarität der Anschlüsse. Reduzieren Sie gegebenenfalls die Verstärkung.

Ist eine gewisse Erwärmung des Verstärkers normal?

Eine moderate Erwärmung ist normal. Stellen Sie sicher, dass der Montageort eine ausreichende Luftzirkulation ermöglicht. Wenn die Schutz-LED aufleuchtet, ist der Verstärker überhitzt.

BEDIENUNGSANLEITUNG Reference 3004A INFINITY

Bedienungsanleitung DE

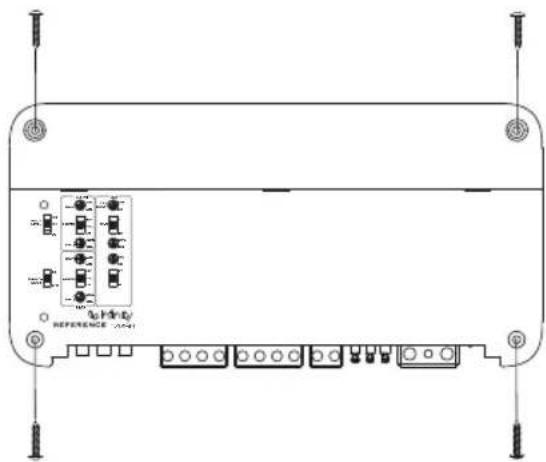

ZUGANG ZU ANSCHLÜSSEN UND BEDIENFELD

1. Abdeckung nach unten schieben


MONTAGE DES VERSTÄRKERS

Hinweis: Es wird empfohlen, alle Kabelverbindungen herzustellen, bevor der Verstärker montiert wird.

WICHTIG: Trenne den Minus-(-)-Pol der Fahrzeugbatterie vor Beginn der Installation.

• Trage bei der Arbeit mit Werkzeugen immer eine Schutzbrille.
• Wähle einen sicheren und trockenen, vor Feuchtigkeit geschützten Montagestandort. Prüfe die Abstände auf beiden Seiten der vorgesehenen Montagefläche. Achte darauf, dass Schrauben oder Kabel keine Bremsleitungen, Kraftstoffleitungen oder Kabelbäume durchstechen und dass die Kabelführung nicht den sicheren Betrieb des Fahrzeugs beeinträchtigt. Gehe beim Bohren oder Schneiden im Montagebereich vorsichtig vor.
• Wähle einen Ort, der für eine ausreichende Luftzirkulation sorgt.
• Montiere den Verstärker nicht mit dem Kühlkörper nach unten, da dies die Konvektionskühlung beeinträchtigt.
• Montiere den Verstärker so, dass er nicht durch die Füße der Mitfahrer auf dem Rücksitz oder durch ein Verschieben der Ladung im Kofferraum beschädigt werden kann.

VERKABELUNG FÜR STROMVERSORGUNG UND MASSE

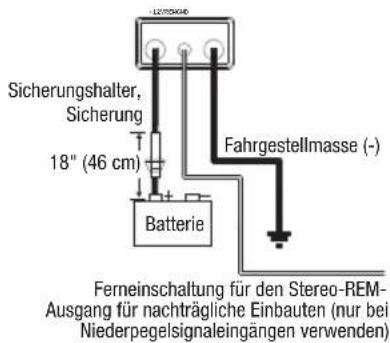

Am Verstärker:

DE

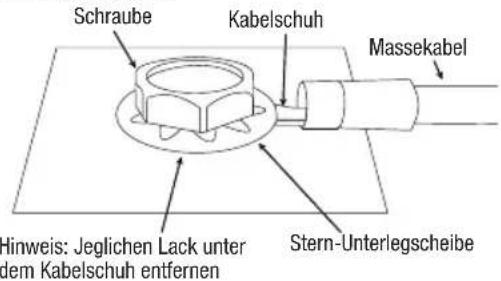

An Masseanschluss:

VERKABELUNG FÜR EINGANGSSIGNAL

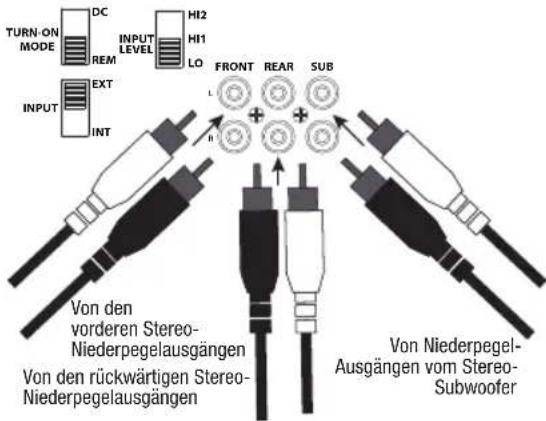

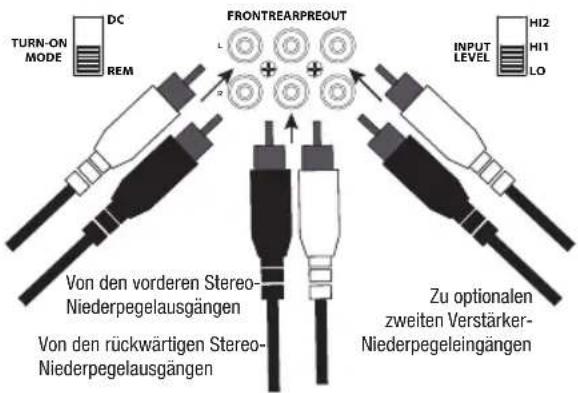

Reference 3004A Niederpegelsignale

Hinweis: Wenn Niederpegelsignale und die Fernsteuerungs-Einschaltleitung verwendet werden, muss der Schalter „TURN-ON MODE“ auf „REMD der Schalter „” INPUT LEVEL auf „L" gesetzt werden.

Reference 7005 a Niederpegelsignale

Hinweis: Wenn Niederpegelsignale und die Fernsteuerungs-Einschaltleitung beim Reference 7005A verwendet werden, muss der Schalter „TURN-ON MODE“ auf „REER SUB-Schalter „INPUT“, "undEXT Schalter, "auf," "INPUT LEVEL LOGesetzt werden.

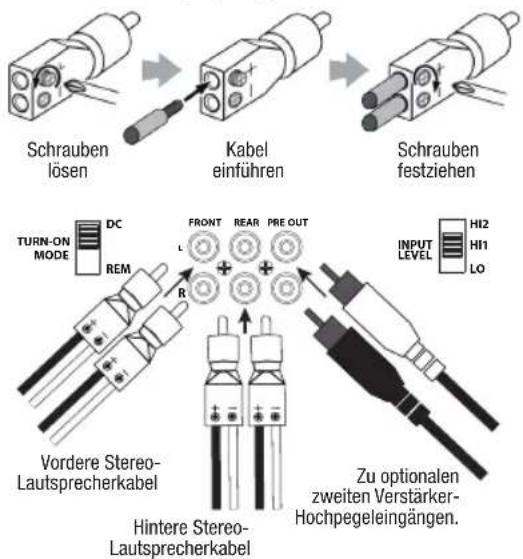

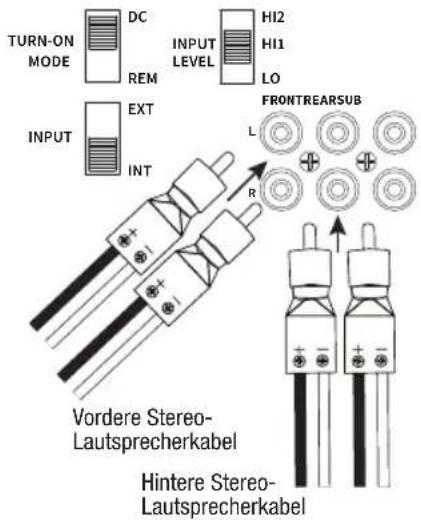

Reference 3004A Hochpegelsignale

Hinweis: Wenn Hochpegelsignale verwendet werden, muss der Schalter „TURN-ON MODE“ auf „DQnd der Schalter „INPUT.HAVE Gesetzt werden. Wenn kein Ton wiedergegeben wird, muss der Schalter „INPUT LEVEL“ auf „HI2“ gesetzt werden.

Reference 7005A Hochpegel-Eingangssignale

Hinweis: Wenn Hochpegelsignale beim Reference 7005A verwendet werden, muss der Schalter „TURN-ON MODE“ auf „DCder SUB-Schalter „INPUT“ und Unter Schalter „INPUT LEVEL gesetzt werden. Wenn kein Ton wiedergegeben wird, muss der Schalter „INPUT LEVEL gesetzt werden.

VERKABELUNG FÜR AUSGANG

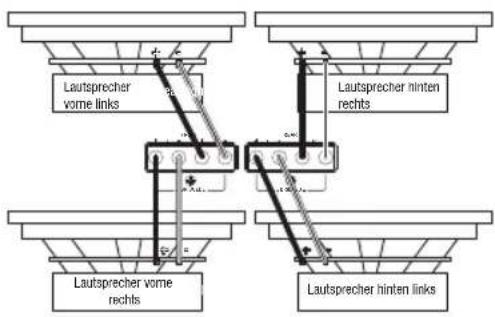

Reference 3004A 4-Kanal-Ausgang (4 Ohm/2 Ohm)

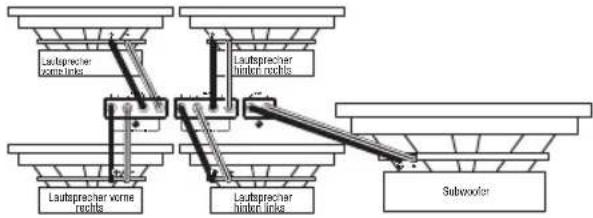

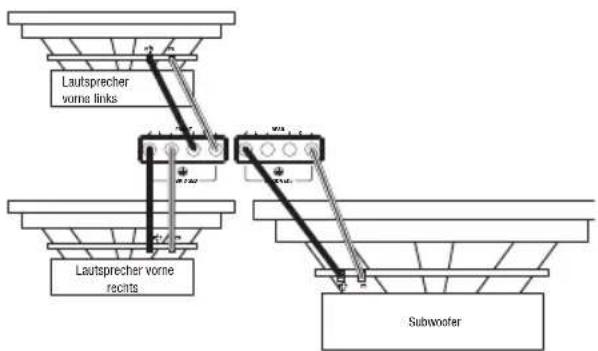

Reference 3004A 3-Kanal-Ausgang (Front: 4 Ohm/2 Ohm; Rückseite: 4 Ohm)

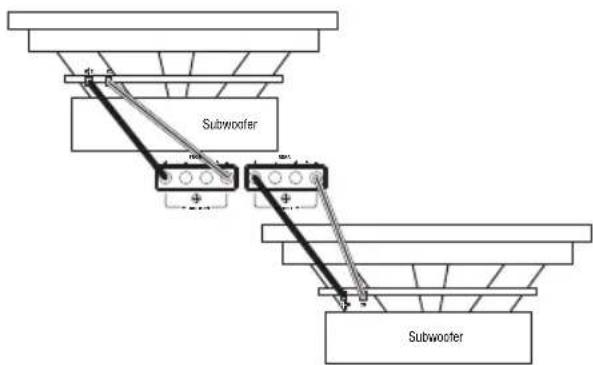

Reference 3004A 2-Kanal-Ausgang (4 Ohm)

Reference 7005 a 5-Kanal-Ausgang (4 Ohm/2 Ohm)

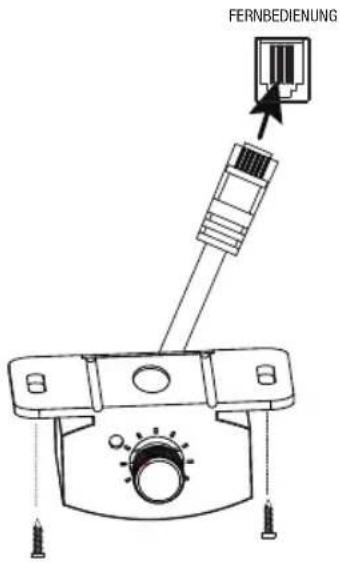

ANSCHLUSS DER BASS-FERNSTEUERUNG (NUR REFERENCE 7005A)

EINSTELLEN VON VORVERSTÄRKUNG, FREQUENZWEICHEN UND BASSVERSTÄRKUNG

Einstellen der Vorverstärkung

1. Beginne mit der Minimaleinstellung des Reglers GAIN, während die Frequenzweiche in Mittelstellung steht.
2. Wähle für die vorderen und hinteren Kanäle Musik, mit der du vertraut bist. Wähle für den Subwoofer-Kanal des Reference 7005A Musik mit kräftigem Bassanteil.
3. Drehe den Lautstärkeregler deines Receivers auf 34 der Gesamtleistung.
4. Drehe den Regler GAIN im Uhrzeigersinn, während du gleichzeitig auf die Bässe hörst. Falls du eine Verzerrung hörst, drehe den Regler GAIN gegen den Uhrzeigersinn, um die Vorverstärkung zu senken.

Auswahl des Frequenzweichenmodus

Auf den vorderen und hinteren Kanälen kann der gewünschte Frequenzweichenmodus ausgewählt werden.

Wähle HPF, um nur Frequenzen ab einem bestimmten Wert zuzulassen, die deine Lautsprecher erreichen. Dies wird empfohlen, wenn ein Subwoofer in deinem System integriert ist, da er die Wiedergabe der tiefen Bässe übernimmt und sie nicht an die Breitbandlautsprecher weitergeleitet werden.

Wähle LPF, um nur Frequenzen unter einem bestimmten Wert zuzulassen, die deine Lautsprecher erreichen. Dies wird empfohlen, wenn die vorderen oder hinteren Kanäle überbrückt sind, um einen Subwoofer zu betreiben.

Wähle FULL, damit alle Frequenzen deine Lautsprecher erreichen. Dies wird empfohlen, wenn kein Subwoofer im System integriert ist.

Hinweis: Der Frequenzweichenmodus für den Subwoofer-Kanal des Reference 7005A ist ein reiner Tiefpass.

Auswahl der Weichenfrequenz

Wähle den Übergangspunkt entsprechend den Hörpräferenzen. Drehe die Regler nach links, um den Crossover-Punkt zu verringern bzw. nach rechts, um ihn zu erhöhen. Die genauen Frequenzweicheneinstellungen für Koaxial-Lautsprecher und Subwoofer sind von deinen persönlichen Vorlieben abhängig.

Auswahl der Subwoofer-Phase (nur Reference 7005A)

Wechsle PHASE zwischen 0 und 180 Grad, um festzustellen, welche Einstellung die klarsten Bässe liefert.

Auswahl der Bassverstärkung (nur Reference 7005A)

Passe den Regler BASS-BOOST nach deinen Wünschen im Uhrzeigersinn oder gegen diesen an.

TECHNISCHE DATEN

	Reference 3004 a	Reference 7005 a
Nennleistung bei 4 Ohm 75	Watt RMS x 4	50 Watt RMS x 4 + 320 Watt RMS x 1
Nennleistung bei 2 Ohm 100	Watt RMS x 4	75 Watt RMS x 4 + 500 Watt RMS x 1
Ausgangsleistung im gebrückten Modus	200 Watt RMS x 2 mit 4 Ohm	150 Watt RMS x 2 mit 4 Ohm
Frequenzbereich 10–40 kHz		10–40 kHz / 10–320 Hz
Trennfrequenzen	32–320 Hz (variabel), 12 dB/ Oktave	32–320 Hz variabler Hoch- und Tiefpass (vome und hinten); 32–320 Hz Tiefpass (Subwoofer); 12 dB/Oktave
Eingangsempfindlichkeit für Line-Pegel:	200 mV RMS – 2,0 V RMS	200 mV RMS – 2,0 V RMS
Eingangsempfindlichkeit für Hochpegel:	2,0–20 V RMS 2,0–20 V RMS
Rauschabstand >80 dB	>80 dB
THD+N bei Nennleistung	< 1 % < 1 %
Sicherungswert 30 A x 2	30 A x 3
Betriebsspannung 9–16 V	9–16 V
Abmessungen (B x H x T):	12-5/8" x 2-3/16" x 7-1/8" (320 mm x 55,5 mm x 180 mm)	14-3/16" x 2-3/16" x 7-1/8" (360 mm x 56 mm x 180 mm)
Gewicht 3.15 kg 4.02 kg
Empfohlener Kabelquerschnitt	8	4

FEHLERBEHEBUNG

Kein Ton und die NETZSTROMANZEIGE ist aus.

- Keine oder unzureichende Spannung an den BATT+- und/oder REM-Anschlüssen oder kein Masse-Anschluss. Überprüfe die Spannung an den Verstärkeranschlüssen mit einem Spannungsmessgerät.

Kein Ton und die SCHUTZANZEIGE blinkt alle 4 Sekunden.

- DC-Spannung am Verstärker-Ausgang. Der Verstärker muss eventuell repariert werden. Entnehme die Informationen zu den Reparaturmöglichkeiten dem beigefügten Garantieschein.

Kein Ton und SCHUTZ- und NETZSTROMANZEIGE blinken.

- Stromspannung unter 9 V am BATT+-Anschluss. Überprüfe das Batterieladesystem des Fahrzeugs.

Kein Ton und die SCHUTZANZEIGE leuchtet.

- Der Verstärker ist überhitzt. Stelle sicher, dass die Kühlung des Verstärkers am aufgestellten Standort genügend Kühlluft bekommt. Möglicherweise übersteigt die Spannung am BATT+-Anschluss 16 V (oder liegt unter 8,5 V). Überprüfe das Batterieladesystem des Fahrzeugs.

Die Sicherung des Verstärkers brennt immer wieder durch.

- Die Verkabelung ist falsch angeschlossen oder ein Kurzschluss tritt auf. Überprüfe die Kabelanschlüsse.

Verzerrter Ton.

- Die Eingangsempfindlichkeit (Gain) ist falsch eingestellt. Einstellung prüfen. Vergewissere dich, dass keine Kurz- oder Masseschlüsse aufgetreten sind. Der Verstärker oder das Quellgerät ist eventuell defekt.

Verzerrter Ton und die SCHUTZANZEIGE blinkt.

- Kurzschluss im Lautsprecher oder in der Verkabelung. Entferne die Lautsprecheranschlüsse einzeln und nacheinander, um die betroffene Komponente (Lautsprecher oder Kabel) zu identifizieren, und repariere sie.

Die Musik hat keine Dynamik, oder keinen „Punch“.

- Die Lautsprecher sind nicht richtig angeschlossen. Überprüfe die Anschlüsse und die entsprechenden Polaritäten.

Motorgeräusch – „Jaulen“ oder „Knacken“ – im System, wenn der Motor läuft.

- Der Verstärker übernimmt die Geräusche der Lichtmaschine. Überprüfe die Masse-Anschlüsse am Verstärker - ein lockerer oder fehlerhafter Masse-Anschluss ist einer der häufigsten Gründe für externe Geräusche. Drehe die Vorverstärkung (Gain) herunter. Entferne die Cinch-Audiokabel von den Netzstromkabeln. Die Installation eines Filters zur Entfernung von Lichtmaschinengeräuschen am Netzkabel zwischen der Batterie und der Lichtmaschine ist evtl. auch nötig.
