BEDIENUNGSANLEITUNG Marine M6008A INFINITY

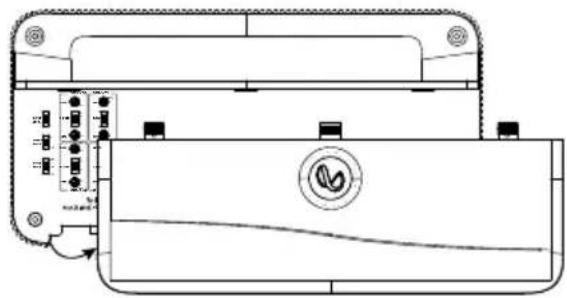

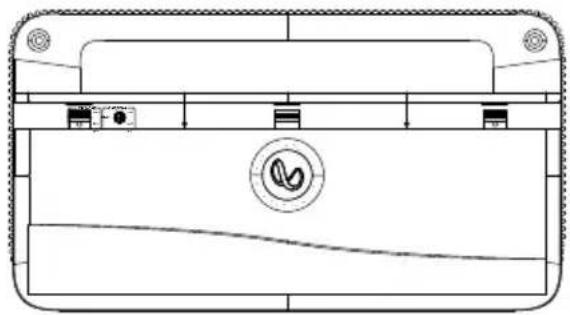

ZUGRIFF AUF ANSCHLUSSE / BEDIENFELD

1. Abdeckung nach unten schieben

1. Abdeckung entfernen

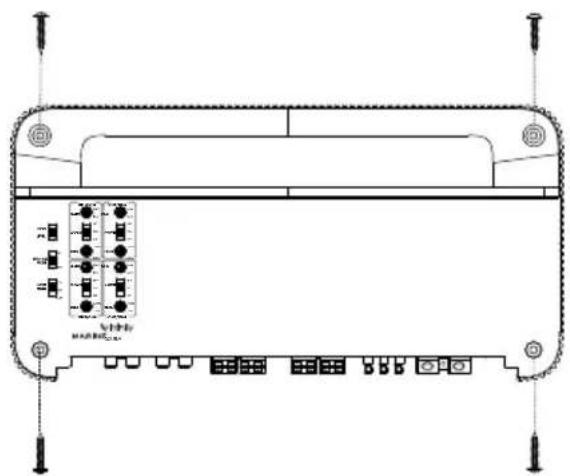

MONTAGE DES VERSTÄRKERS

Hinweis: Es wird empfohlen, alle Kabelverbindungen herzustellen, bevor der Verständner montiert wird.

WICHTIG: Den Minuspol (-) der Zubehorbatterie abklemmen, bevor mit dem Einbau begonnen wird.

• Bei der Arbeit mit Werkzeugen immer eine Schutzbrille tragen.
• Einen sicheren Montageort wahlen. Die Abstände auf beiden Seiten der vorgesehenen Montagefläche überprüfen. Darauf achten, dass Schrauben oder Kabel keine Bremsleitungen, Kraftstoffleitungen oder Kabelbäume durchstehen und dass die Kabelführung nicht den sicheren Betrieb des Fahrzeugs beeinträchtigt. Beim Bohren oder Schneiden im Montagebereich vorsichtig vorgehen.
• Einen Ort auswahlen, der über eine ausreichende Luftzirkulation verfügbar.
• Den Veränder nicht mit dem Kühlkörper nach unten montieren, da dies die Konvektionskühlung beeinträchtigt.
• Den Verständner so montieren, dass er nicht durch die Fuß der Mitfahrer auf dem Rücksitz oder durch ein Verschieben der Ladung im Kofferraum beschädigt werden kann.

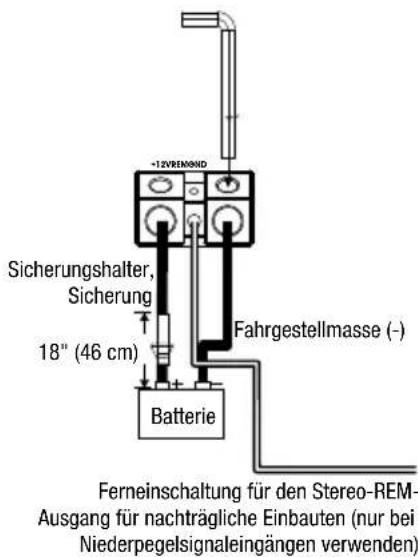

VERKABELUNG FÜR STROMVERSORGUNG UND MASSE

Am Veränderer:

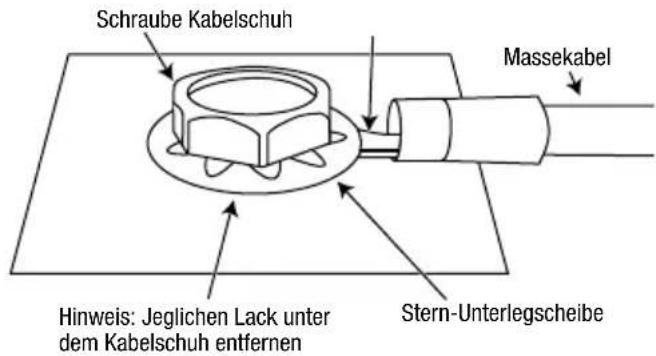

Am Masseanschluss:

VERKABELUNG FÜR EINGANGSSIGNAL

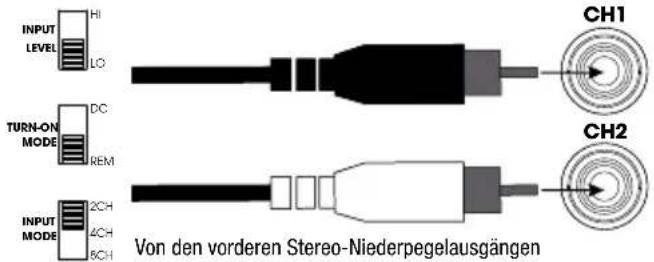

Niederpegelsignale - 2-Kanal-Eingang

Hinweis: Bei Verwendung von 2-Kanal-Niederpegelsignalen und Fern-Einschaltleitung den Schalter INPUT LEVEL auf LO, den Schalter TURN-ON MODE auf REM und den Schalter INPUT MODE auf 2CH stellen.

Niederpegelsignale - 4-Kanal-Eingang

Hinweis: Bei Verwendung von 4-Kanal-Niederpegelsignalen und Fern-Einschaltleitung den Schalter INPUT LEVEL auf LO, den Schalter TURN-ON MODE auf REM und den Schalter INPUT MODE auf 4CH stellen.

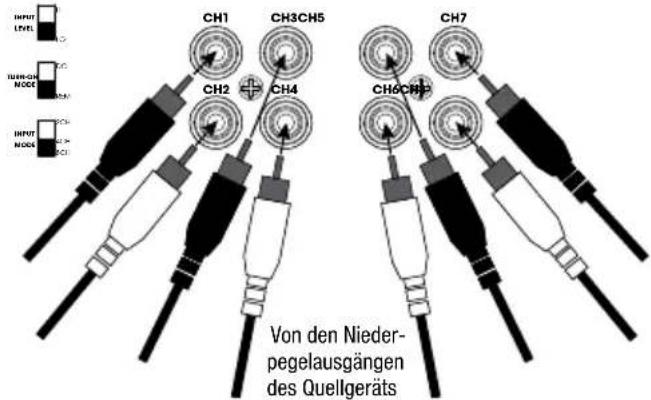

Niederpegelsignale - 8-Kanal-Eingang

Hinweis: Bei Verwendung von 8-Kanal-Niederpegelsignalen und Fern-Einschaltleitung den Schalter INPUT LEVEL auf LO, den Schalter TURN-ON MODE auf REM und den Schalter INPUT MODE auf 8CH stellen.

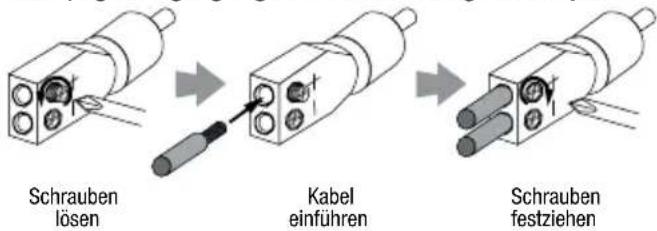

Hochpegel-Eingangssignale -Vorbereitung von Adaptern

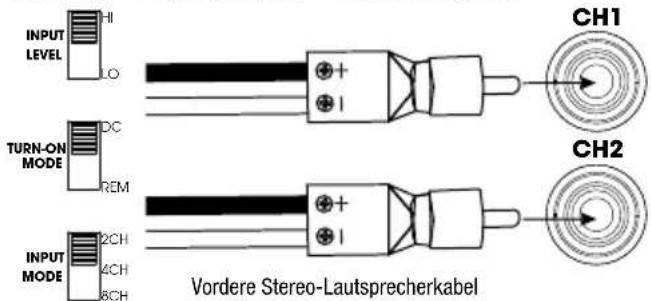

Hochpegel-Eingangssignale - 2-Kanal-Eingang

Hinweis: Bei Verwendung von 2-Kanal-Hochpegelsignalen den Schalter INPUT LEVEL auf HI, den Schalter TURN-ON MODE auf DC und den Schalter INPUT MODE auf 2CH stellen.

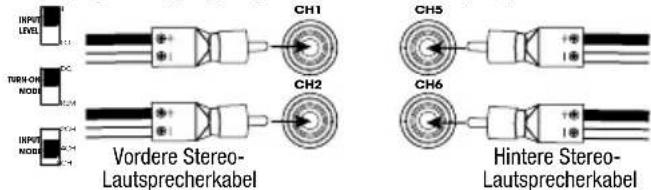

Hochpegel-Eingangssignale - 4-Kanal-Eingang

Hinweis: Bei Verwendung von 4-Kanal-Hochpegelsignalen den Schalter INPUT LEVEL auf HI, den Schalter TURN-ON MODE auf DC und den Schalter INPUT MODE auf 4CH stellen.

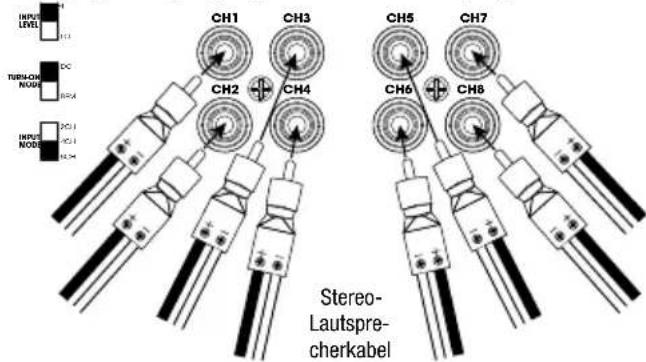

Hochpegel-Eingangssignale - 8-Kanal-Eingang

Hinweis: Bei Verwendung von 8-Kanal-Hochpegelsignalen den Schalter INPUT LEVEL auf HI, den Schalter TURN-ON MODE auf DC und den Schalter INPUT MODE auf 8CH stellen.

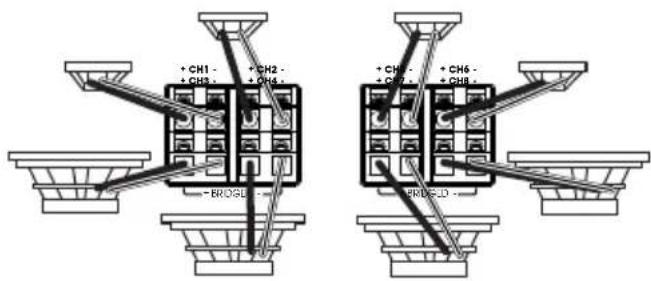

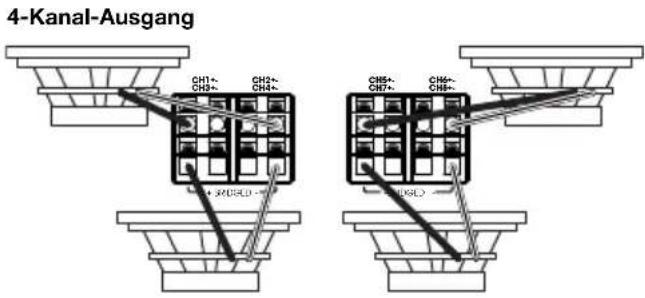

VERKABELUNG FÜR AUSGANG

Hinweis: Die korrekte Polarität muss beachtet werden.

8-Kanal-Ausgang

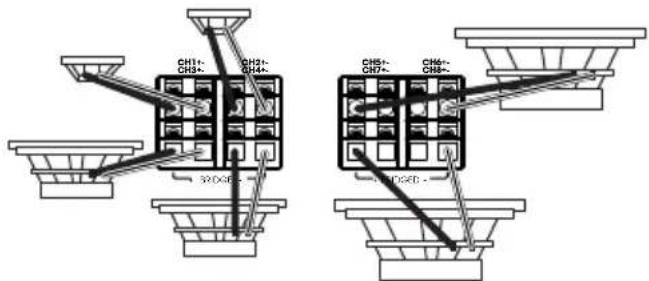

7-Kanal-Ausgang

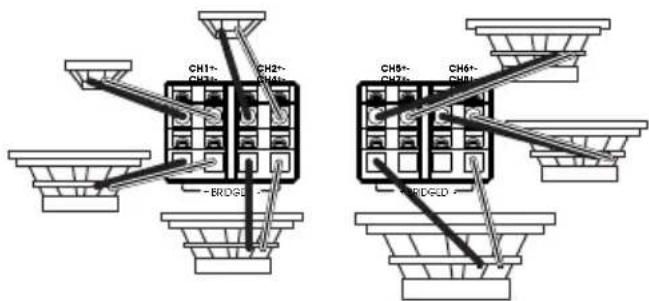

6-Kanal-Ausgang

EINSTELLEN VON VORVERSTÄRKUNG, FREQUENZWEICHEN UND BASSVERSTÄRKUNG

Einstellen der Vorverstärkung

1. Beginne mit der Minimaleinstellung des Reglers GAIN, während die Frequenzweiche in Mittelstellung steht.
2. Wahle für die vorderen und hinteren Kanäle Music, mit der du vertraut bist. Wahle für den Subwoofer-Kanal des Marine 6008A Music mit kräftigem Bassanteil.
3. Drehe den Lautstärkeregler deines Receivers auf 14 der Gesamtleistung.
4. Drehe den ReglerGAIN im Uhrzeigersinn, während du gleichzeitig auf die Basse hörst. Falls du eine Verzerrung hörst, drehe den Regler GInen den Uhrzeigersinn, um die Verständung zu senken.

AuswahldesFrequenzweichenmodus

Auf den vorderen und hinteren Kanänen kann der gewünschte Frequenzweichenmodus ausgewählten werden.

Wähle HPF, um nur Freqenzen ab einem bestimmten Wert zuzulassen, die die Lautsprecher erreichen. Dies wird empfohlen, wenn ein Subwoofer in deinem System integriert ist, da er die Wiedergabe der tiefen Basse übernimmt und sie nicht an die Breitbandloutsprecher weitergeleitet werden.

Wähle LPF, um nur Freqenzen unter einem bestimmten Wert zuzulassen, die die Lautsprecher erreichen. Dies wird empfohlen, wenn die vorderen oder hinteren Kanäle überbrückt sind, um einen Subwoofer zu betreiben.

Wähle FULL, damit alle Frenzen die Lautsprecher erreichen. Dies wird empfohlen, wenn kein Subwoofer im System integriert ist.

AuswahlderWeichenfrequenz

Wähle den Übergangspunkt entsprechend den Hörpräferenzen. Drehe die Regler nach links, um den Crossover-Punkt zu verringn bzw. nach rechts, umihn zu erhöhen. Die genauen Frequenzweicheneinstellungen für Koaxial-Lautsprecher und Subwoofer sind von denen personlichen Vorlieben abhängig.

TECHNISCHE DATEN

	Marine 6008A
Nennleistung bei 4 Ohm (14,4V)	75 Watt RMS x 8
Nennleistung bei 4 Ohm (12,8V)	65 Watt RMS x 8
Nennleistung bei 2 Ohm (14,4V)	125 Watt RMS x 8
Nennleistung bei 2 Ohm (12,8V)	100 Watt RMS x 8
Ausgangsleistung im gebrücken Modus (14,4V)	250 Watt RMS x 4
Ausgangsleistung im gebrücken Modus (12,8V)	200 Watt RMS x 4

	Marine 6008A
Frequenzgang 20-20 kHz
Trennfrequenzen	32-320 Hz variabel,12 dB/Oktave
Eingangsempfindlichkeit fürLine-Pegel	200 mV RMS - 5 V RMS
Eingangsempfindlichkeit fürHochpegel	1-25 V RMS
Rauschabstand 80 dB
THD+N bei Nenneistung 1 %
Sicherungswert 105 A
Betriebsspannung 9 ~ 16VDC
Verträker klasse D
Abmessungen (B x H x T) 360 mm x 56 mm x 180 mm
Gewicht	3,8 kg
Empfohlener Kabelquerschnitt(Stromversorgung)	4

FEHLERBEHEBUNG

Kein Ton und die POWER-ANZEIGE ist aus.

• Kein Strom an den BATT+- und/oder REM-Anschlüssen, oder schlechte bzw. keine Masseverbindung. Überprüfe die Spannung an den Verstärkeranschlüssen mit einem Spannungsmessgerät.

Kein Ton und die SCHUTZANZEIGE blinkt alle 4 Sekunden.

DC-Spannung am Verstärker-Ausgang. Der Verstärker muss eventuell repariert werden. Entnahme die Informationen zu den Reparaturmöglichkeiten dem beigefugten Garantieschein.

Kein Ton und SCHUTZ- und POWER-ANZEIGE blinken.

• Spannung unter 9 V am BATT+-Anschluss. Überprüfe das Batterieladesystem des Bootes.

Kein Ton und die SCHUTZANZEIGE leuchtet.

• Der Verträger ist überhützt. Stelle sich, dass der Verträger am aufgestellungen Standort genügd Kühluft besteht. Möglicherweise übersteigt die Spannung am BATT+-Anschluss 16 V (oder liegt unter 8,5 V). Überprüfe das Batterieladesign des Bootes.

Die Sicherung des Verständskers brennt immer wieder durch.

Die Verkabelung ist falsch angeschlossen oder ein Kurzschluss tritt auf. Überprüfe die Kabelanschlüsse.

Verzerrter Ton.

Die Vorverstärkung (Gain) ist falsch eingestellt. Einstellung prufen. Vergewissere dich, dass keine Kurz- oder Masseschlüsse bestehen. Der Veränder oder das Quellgerät ist eventuell defekt.

Verzerrter Ton und die SCHUTZANZEIGE blinkt.

• Kurzschluss im Lautsprecher oder in der Verkabelung. Entfernde Lautsprecheranschlüsse einzeln und nacheinander, um die betroffene Komponente (Lautsprecher oder Kabel) zu identifizieren, und repariere sie.

Die Musik hat keine Dynamik, oder keinen „Punch".

Die Lautsprecher sind nicht richtig angeschlossen. Überprüfe die Anschlüsse und die entsprechenden Polaritäten.

Motorgeräusch - „Jaulen“ oder „Knacken“ - im System, wenn der Motor lauft.

• Der Versteller übernimmt die Gerausche der Lichtmaschine. Überprüfe die Masse-Anschlüsse am Versteller - ein lockerer oder fehlerhaffer Masse-Anschluss ist einer der haufigsten Grunde für externe Gerausche. Schalte das Gerät aus. Verlege die RCA-Audiokabel weiter entfert von den Stromkabeln. Die Installation eines Filters zum Herausfiltern von Lichtmaschinengerauschen am Stromversorgungskabel zwischen der Batterie und der Lichtmaschine ist evtl. auch notig.

Wähle LPF, um nur Freqenzen unter einem bestimmten Wert zuzulassen, die die Lautsprecher erreichen. Dies wird empfohlen, wenn die vorderen oder hinteren Kanäe überbrückt sind, um einen Subwoofer zu betreiben.

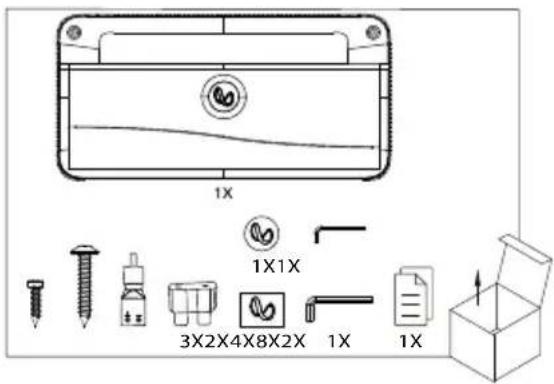

CONTENIDO DE LA CAJA
