MANUALE UTENTE Marine M6008A INFINITY

Manuale d'istruzioni

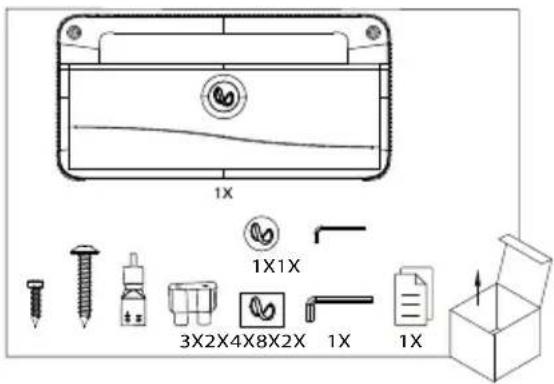

CONTENUTO DELLA CONFEZIONE

Marine 6008A

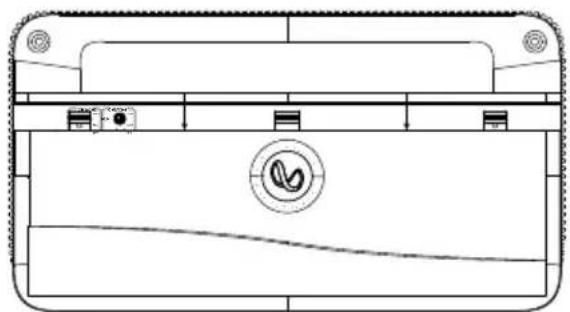

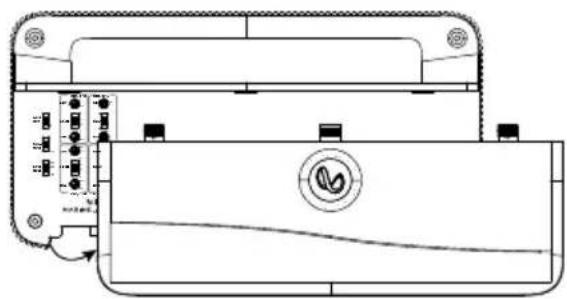

ACCESSO AI CONNECTORI/ PANNELLO CONTROLLO

1. Far scorrere verso il basso la copertura del pannello

2. Rimuovere la copertura del pannello

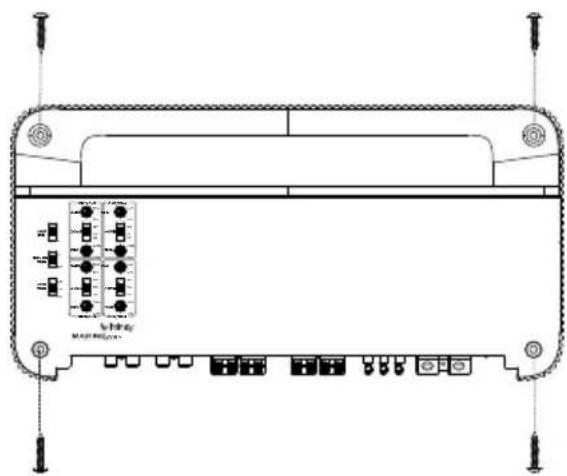

MONTAGGIO DELL'AMPLIFICATORE

Note: Si raccomanda di effettuare tutti i collegamenti dei cavi prima di montare l'amplificatore.

IMPORTANTE: Scollegare il terminale negativo (-) della batteria accessoria prima di iniziare l'installazione.

• Quando si usano gli attrezzi, indossare sempre gli occhiali di protezione.
• Scegliere una posizione di montaggio sicura. Controllare che vi sia spazio libero su entrambi i lati della superficie di montaggio prevista. Accertarsi che le viti o i cavi non forino lo scafo dell'imbarcazione, le linee del carburante o i cablaggi e che l'instradamento dei cavi non interferisce con il funzionamento in sicurezza dell'imbarcazione. Prestare attenzione quando si effettuano delle perforazioni o tagli nella zona di montaggio.
• Scegliere una posizione che fornisce una sufficiente circolazione dell'aria.
  Non montare l'amplificatore con il dissipatore di calore rivolto.
  verso il basso, poiché ciò interferisce con il raffreddamento.
• Montare l'amplificatore in modo tale che non sia danneggiato da parte dei piedi dei passeggeri o dello spostamento del carico.

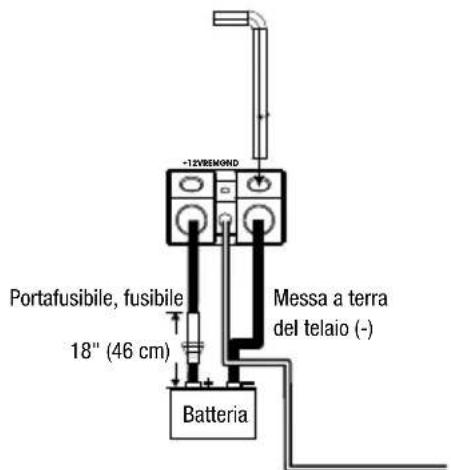

CABLAGGIO PER L'ALIMENTAZIONE E LA MESSA A TERRA

Verso l'amplificatore:

Accensione remota all'uscita REM stereo dell'autoradio aftermarket (utilizzata solo con ingressi di segnale a basso livello)

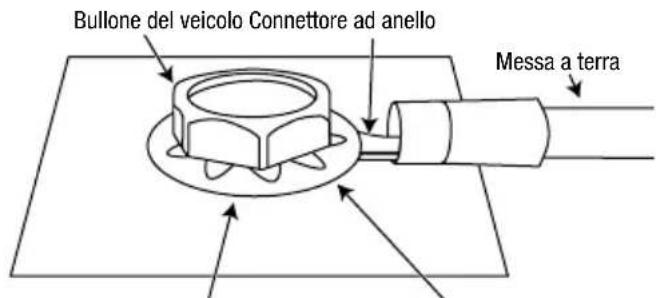

Nel punto di messa a terra:

Nota: Rimuovere agli traccia di vernice sotto il connettoe ad anello

CABLAGGIO PER IL SEGNALE IN INGRESSO

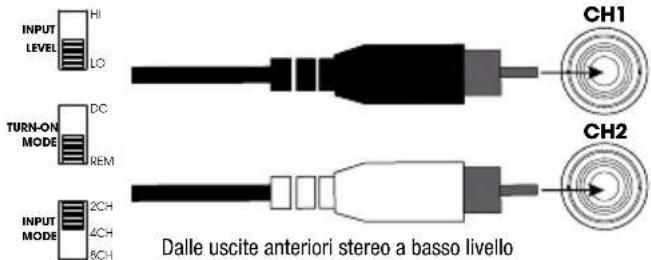

Segnali a basso livello - ingresso a 2 canali

Note: quando si utilizeszano i segnali a basso livllo a 2 canali ed il dato di accensione remota, impostare l'interruttore INPUT LEVEL su LO, l'interruttore TURN-ON MODE su REM, e l'interruttore INPUT MODE su 2CH.

Segnali a basso livello - ingresso a 4 canali

Note: quando siutilizzano segnali abasso livello a 4 canali ed il commande di accensione remota,impostare l'interruttore INPUT LEVEL su LO,l'interruttre TURN-ON MODE su REM,e I'interruttore INPUT MODE su 4CH.

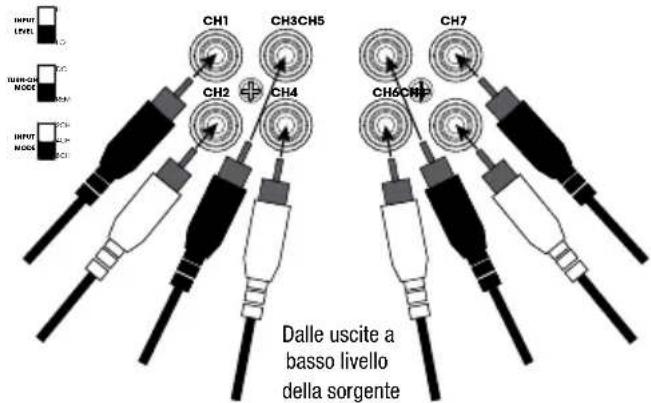

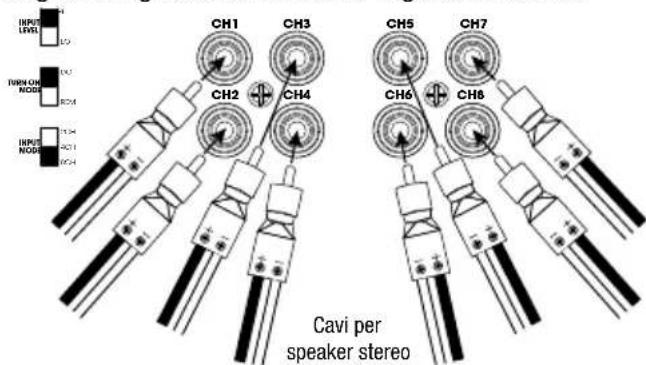

Segnali a basso livello - ingresso a 8 canali

Note: quando si utilizeszano i segnali a basso livllo a 8 canali ed il dato di accensione remota, impostare l'interruttore INPUT LEVEL su LO, l'interruttore TURN-ON MODE su REM, e l'interruttore INPUT MODE su 8CH.

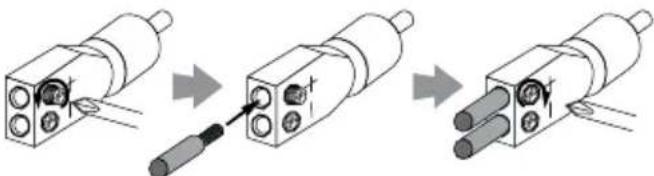

Segnali in ingresso ad alto livello - preparazione degli adattatori

Allentare le viti Inserire i cavi Serrare le viti

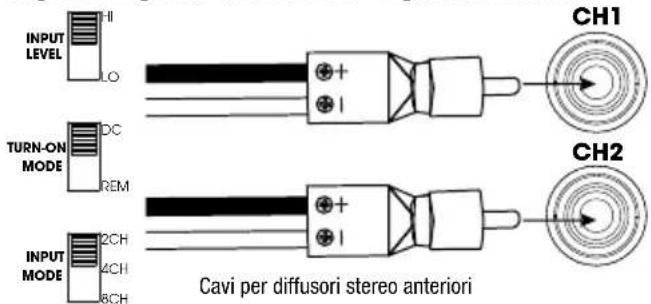

Segnali in ingresso ad alto livello - ingresso a 2 canali

Note: quando si utilizeszano i segnali ad alto livllo a 2 canali, impostare l'interruttorI INPUT LEVEL su HI, l'interruttore TURNON MODE su DC, e l'interruttore INPUT MODE su 2CH.

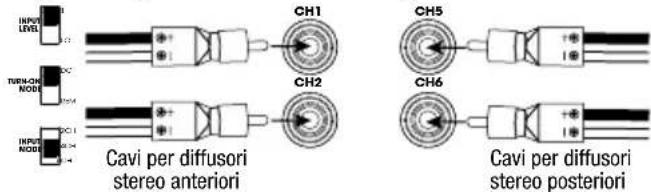

Segnali in ingresso ad alto livello - ingresso a 4 canali

Note: quando si utilizeszano segnali ad alto livllo a 4 canali, impostare l'interruttre INPUT LEVEL su HI, l'interruttre TURNON MODE su DC,e l'interruttre INPUT MODE su 4CH.

Segnali in ingresso ad alto livello - ingresso a 8 canali

Nota: quando si utilizeszano i segnali ad alto livllo a 8 canali, impostare l'interruttorE INPUT LEVEL su HI, l'interruttore TURNON MODE su DC, e l'interruttore INPUT MODE su 8CH.

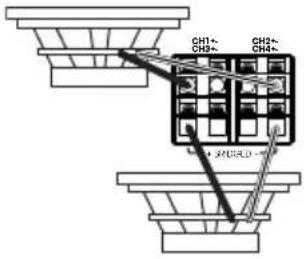

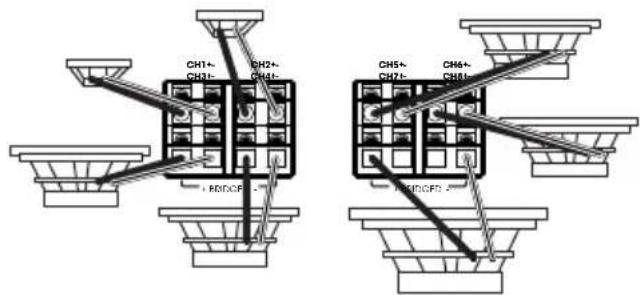

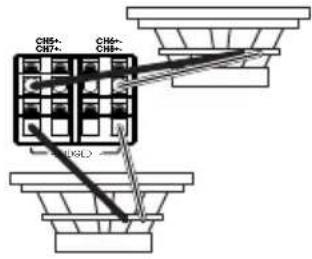

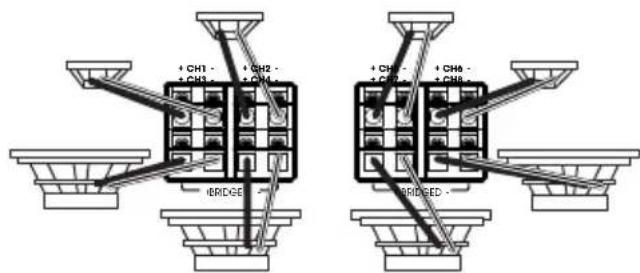

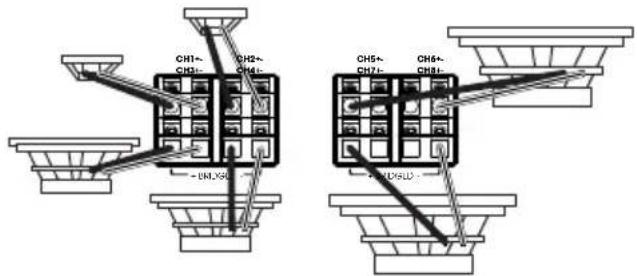

CABLAGGIO PER L'USCITA

Nota: Accertarsi di rispectare la polarità corretta dello speaker.

uscita a 8 canali
uscita a 7 canali

uscita a 6 canali

uscita a 4 canali

IMPOSTAZIONE DEL GUADAGNO, DEL CROSSOVER E DEL BASS BOOST

Impostazione del guadagno (gain)

1. Cominciare con il controlloGAIN impostato al minimo, e con il controllo del crossover ruotato a meta.
2. Per i canali anteriore e posteriori, scegliere un brano musicale familiare. Per il canale subwoofer del Marine 6008A, scegliere un brano musicale con molti bassi.
3. Impostare il controllo del volume dell'autoradio a 3 % del livello massimo.
4. Regolare il controlloGAIN in senso orario, ascoltando attendamente la riproduzione dei bassi. Se il suono è distorto, ruotare il controllo GAIN in senso antiorario per ridurre il quadagno.

Scelta della modalità del crossover

Sui canali anteriore e posteriori, è possibile selezionare la modalità crossover preferita.

Scegliere HPF per consentire solo alle frequenze al di sopra di un dato punto di raggiungere i diffusori. Impostazione consigliata se nelsystema si utilizza un subwoofer, in quantovengono inviati pochi bassi ai diffusori full-range.

Scegliere LPF per consentire solo alle frequenze al di fatto di un ricerca punto di raggiungere i diffusori. Raccommando se si sta ponticellando i canali anteriors o posteriori per pilotare un subwoofer.

Scegliere FULL per consentire a tutte le frequenze di raggiungere i diffusori. Consigliato se non si utilizza un subwoofer nel systema.

Scelta della frequenza del crossover

Scegliere il punto di crossover in base alle preferenze di ascolto. Girare le ghiere verso sinistra per abbassare il punto di frequenza del crossover e verso destra per alzare il punto di frequenza. L'impostazione perfetta del crossover per gli speaker coassiali ed i subwoofer, in ultima istanza è uncommon legata ai gusti personali dell'ascoltatore.

SPECIFICHE

	Marine 6008A
Potenza nominale in uscita @ 4 ohm (14,4V)	75 watt RMS x 8
Potenza nominale in uscita @ 4 ohm (12,8V)	65 watt RMS x 8
Potenza nominale in uscita @ 2 ohm (14,4V)	125 watt RMS x 8
Potenza nominale in uscita @ 2 ohm (12,8V)	100 watt RMS x 8
Potenza in uscita in modalità a ponte (14,4V)	250 watt RMS x 4
Potenza in uscita in modalità a ponte (12,8V)	200 watt RMS x 4

	Marine 6008A
Risposta in frequenza 20-20 KHz
Frequenze del Crossover	32-320 Hz variabile,12 dB/ottava
Sensibilità dell'ingresso a livello-linea	200 mVrms - 5 Vrms
Sensibilità dell'ingresso ad alto livello	1 - 25 Vrms
Rapporto segnale-rumore 80 dB
THD+N @ potenza nominale 1%
Valore nominale del fusibile 105A
Tensione di funzionamento 9 ~ 16VDC
Classe amplificatore D
Dimensioni (L x A x P)	14-3/16" x 2-3/16" x 7-1/8"(360 mm x 56 mm x 180 mm)
Peso 3,8 kg
Sezione raccomandata del cavo (Alimentazione)	4

RISOLUZIONE DEI PROBLEMI

Assenza di suono e la SPIA di ALIMENTAZIONE è spenta.

• Nessuna tensione ai terminali BATT+ e/o REM, o cattivo o nessun collegamento a terra. Controllare la tensione ai terminali dell'amplificatore con un VOM (Volt/Ohm Meter).

Assenza di suono e la SPLA di PROTEZIONE lampeggia agli 4 secondi.

Tensione continua (DC) in uscita dall'amplificatore. L'amplificatore potrebbe ave bisogno di assistenza;fare riferimento alla schedà di garanzia allegata per informazioni sul servizio di assistenza.

Assenza di suono e le SPIE di PROTEZIONE e ALIMENTAZIONE sono accese.

Tensione inferiore a 9V sul terminale BATT+. Controllare ilsystema di ricarica dell'imbarcazione.

Assenza di suono e la SPIA di PROTEZIONE è accesa.

L'amplificatore è surriscaldato. Assicurarsi che il raffreddamento dell'amplificatore non sia ostacolato nella posizione di montaggio. Oppure, potrebbe essere presente una tensione superiore a 16 V (o inferiore a 8,5 V) sul morsetto BATT+. Controllare ilsystema di ricarica dell'imbarcazione.

Un fusibile dell'amplificatore si è bruciato.

• Il cablaggio è collegato in modo non corretto o è presente un corto circuito. Controllare i collegamenti dei cavi.

Suono distorto.

• Il guadagno non è regolato correttamente. Controllare l'impostazione. Controllare la presenza di corto circuiti sui cavi L' amplificatore o la sorgente potrebbero essere difettosi.

Suono distorto e la SPIA di PROTEZIONE lampeggia.

• Corto circuito su un diffusore o su un cavo. Rimuovere i terminali degli alltoparanti uno alla volta per individuare il diffusore o il cavo in corto, e ripararlo.

La riproduzione musicale manca di dinamica o di "punch".

• Gli speaker non sono collegati correttamente. Controllare la corretta polarità dei collegamenti degli altoparlanti.

Rumore del motore - continu o intermittente - nel sistema quando il motore è acceso.

• L'amplificatore è disturbato dell'alternatore. Innanzitutto, controllare i collegamenti a terra dell'amplificatore - una messa a terra poco serrata o impropria è una delle principali cause di rumori estranei. Abbassare il guadagno. Spostare i cavi audio RCA lontano dai cavi di alimentazione. Potrebbe inoltre essere necessario installare un filtro antirumore per l'alternatore sulla linea elettrica tra la batteria e l'alternatore.
