Type de produit	Amplificateur marin 8 canaux
Marque	Infinity
Modèle	Marine M6008A
Dimensions (L x H x P)	360 mm x 56 mm x 180 mm
Poids	3,8 kg
Tension de service	9 ~ 16 VCC
Valeur du fusible	105 A
Classe d'amplificateur	Classe D
Puissance de sortie sous 4 ohms (14,4 V)	8 x 75 W RMS
Puissance de sortie sous 4 ohms (12,8 V)	8 x 65 W RMS
Puissance de sortie sous 2 ohms (14,4 V)	8 x 125 W RMS
Puissance de sortie sous 2 ohms (12,8 V)	8 x 100 W RMS
Puissance de sortie en mode ponté (14,4 V)	4 x 250 W RMS
Puissance de sortie en mode ponté (12,8 V)	4 x 200 W RMS
Réponse en fréquence	20 - 20 000 Hz
Fréquences de croisement	32 - 320 Hz variable, 12 dB/octave
Sensibilité d'entrée de niveau ligne	200 mV RMS - 5 V RMS
Sensibilité d'entrée de niveau haut	25 V RMS
Rapport signal sur bruit	80 dB
DHT+B à la puissance nominale	1 %
Calibre de fil recommandé (alimentation)	4 AWG
Entretien et nettoyage	Nettoyer avec un chiffon sec. Éviter l'humidité.
Pieces détachées et réparabilité	Pour réparation, consultez la carte de garantie.
Sécurité	Débrancher la borne négative de la batterie avant installation. Porter des lunettes de protection.

FOIRE AUX QUESTIONS - Marine M6008A INFINITY

Comment installer l'amplificateur Marine M6008A ?

Choisissez un emplacement sec et bien ventilé. Déconnectez la borne négative de la batterie. Fixez l'amplificateur à l'aide des vis fournies, en veillant à ne pas percer de conduites. Effectuez le câblage avant le montage.

Que faire si l'amplificateur ne s'allume pas ?

Vérifiez la tension aux bornes BATT+ et REM avec un voltmètre. Assurez-vous que la connexion de masse est bonne. Le fusible de 105 A doit être intact.

Comment régler le gain de l'amplificateur ?

Commencez avec le gain au minimum et le filtre à mi-course. Réglez le volume de la source à 3/4. Augmentez le gain jusqu'à entendre une distorsion, puis réduisez légèrement.

Quel mode de croissement choisir ?

Utilisez HPF pour les haut-parleurs large bande, LPF pour un subwoofer en ponté, et FULL si vous n'utilisez pas de subwoofer.

Quel calibre de fil d'alimentation est recommandé ?

Un calibre 4 AWG est recommandé pour l'alimentation de cet amplificateur.

Le témoin de protection clignote toutes les 4 secondes, que faire ?

Cela indique une tension continue en sortie. L'amplificateur peut nécessiter une révision. Consultez la garantie.

Comment câbler en mode ponté ?

Pour un ponté 4 canaux, connectez un haut-parleur entre les bornes positives d'un canal et la borne négative d'un autre canal. Respectez la polarité et l'impédance minimale de 4 ohms.

Quels réglages pour une entrée de niveau haut ?

Réglez le commutateur INPUT LEVEL sur HI, TURN-ON MODE sur DC, et INPUT MODE selon le nombre de canaux (2CH, 4CH ou 8CH).

Que faire si le son est déformé ?

Vérifiez le réglage du gain. Recherchez les courts-circuits ou les masses sur les câbles. Si le problème persiste, l'appareil source ou l'amplificateur peut être défectueux.

Comment entretenir l'amplificateur Marine M6008A ?

Nettoyez avec un chiffon sec. Évitez l'exposition à l'eau. Assurez une ventilation suffisante et vérifiez régulièrement les connexions.

MODE D'EMPLOI Marine M6008A INFINITY

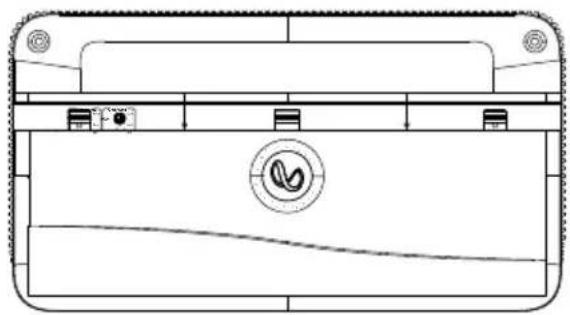

1. Faites glisser le couvercle vers le bas

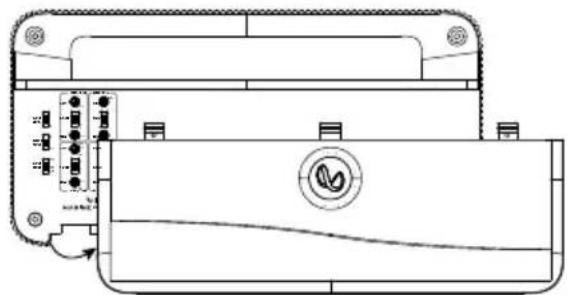

2. Retirez le couvercle

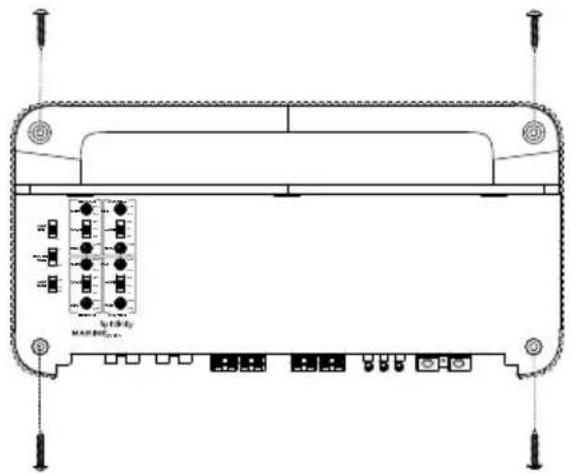

MONTAGE DE L'AMPLIFICATEUR

Remarque: il est recommandé de faire toutes les connexions des cables avant de monter l'amplificateur.

IMPORTANT: Déconnectez la borne négative (-) de la batterie de l'accessoire avant de commencer l'installation.

• Portez toujours des lunettes de protection pour utiliser des outils.
• Choisissez un emplacement de montage sur. Vérifiez les espaces des deux côtes de la surface de montage prévue. Vérifie que les vis ou les fils ne pinceront pas la coque du bateau, les conduites de carburant ou les faisceaux de câblage, et que la disposition des fils n'interférera pas avec la sécurité de fonctionnement du bateau. Soyez prudent lors des percages ou des découvertes dans la zone de montage.
• Choisissez un emplacement permettant une circulation d'air suffisante.
• Ne montez pas l'amplificateur avec son radiateur dessous, car ceci nuit a son refroidissement.
  Montez l'amplificateur de sorte qu'il ne soit pas endommagé par les pieds des passagers ou le déplacement du chargement.

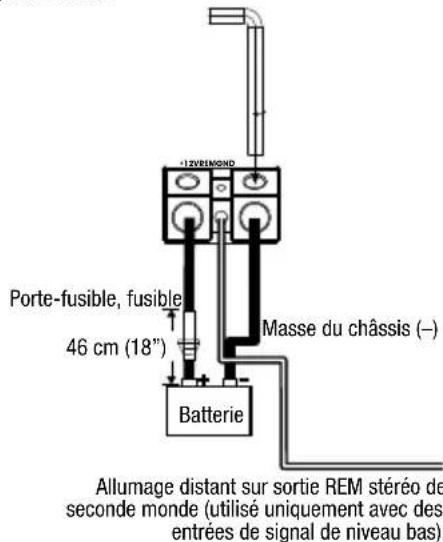

CÁBLAGE DE L'ALIMENTATION ET DE LA MASSE

Sur l'amplificateur :

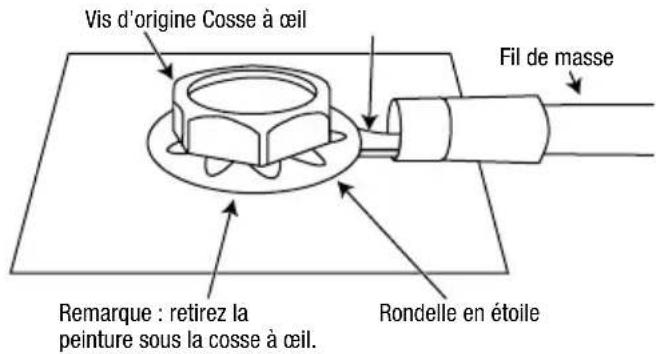

Au point de masse :

CÁBLAGE DU SIGNAL D'ENTRÉE

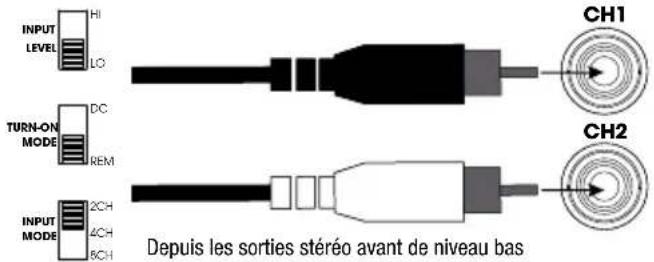

Signaux d'entrée de niveau bas - 2 canaux

Remarque : lorsque vous utilisez des signaux de niveau bas sur 2 canaux et un cable d'allumage à distance, réglez le commutateur INPUT LEVEL sur LO, le commutateur TURN-ON MODE sur REM et le commutateur INPUT MODE sur 2CH.

Signaux d'entrée de niveau bas - 4 canaux

Remarque : lorsque vous utilisez des signaux de niveau bas sur 4 canaux et un cable d'allumage à distance, réglez le commutateur INPUT LEVEL sur LO, le commutateur TURN-ON MODE sur REM et le commutateur INPUT MODE sur 4CH.

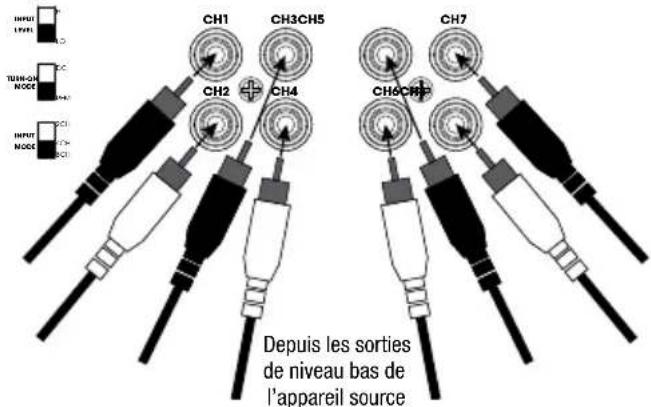

Signaux d'entrée de niveau bas - 8 canaux

Remarque : lorsque vous utilisez des signaux de niveau bas sur 8 canaux et un cable d'allumage à distance, réglez le commutateur INPUT LEVEL sur LO, le commutateur TURN-ON MODE sur REM et le commutateur INPUT MODE sur 8CH.

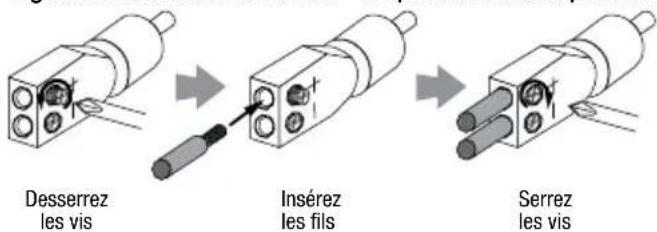

Signaux d'entrée de niveau haut - Préparation des adaptateurs

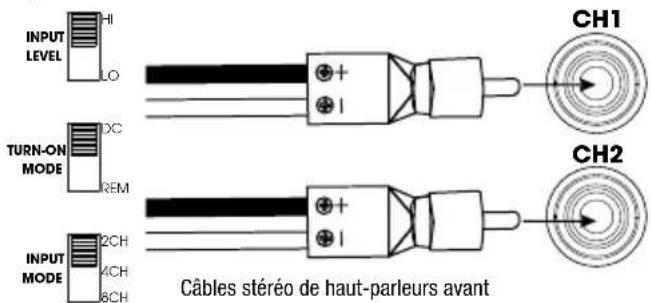

Signaux d'entrée de niveau haut - 2 canaux

Remarque : lorsque vous utilisez des signaux de niveau haut sur 2 canaux, reglez le commutateur INPUT LEVEL sur HI, le commutateur TURN-ON MODE sur DC et le commutateur INPUT MODE sur 2CH.

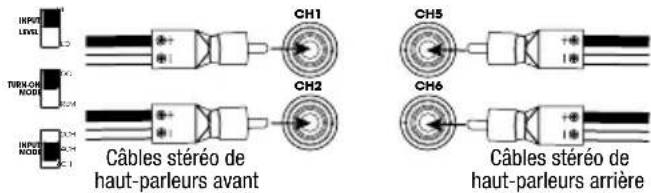

Signaux d'entrée de niveau haut - 4 canaux

Remarque : lorsque vous utilisez des signaux de niveau haut sur 4 canaux, reglez le commutateur INPUT LEVEL sur HI, le commutateur TURN-ON MODE sur DC et le commutateur INPUT MODE sur 4CH.

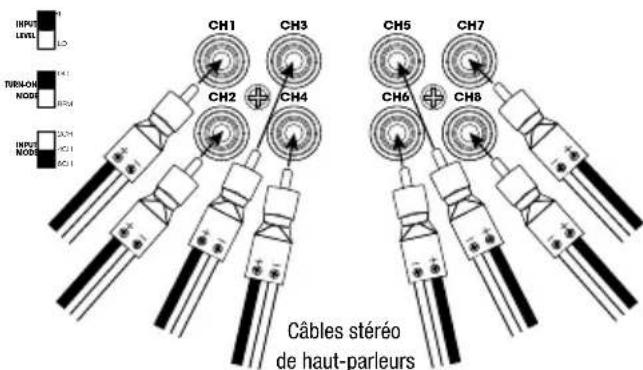

Signaux d'entrée de niveau haut - 8 canaux

Remarque : lorsque vous utilisez des signaux de niveau haut sur 8 canaux, reglez le commutateur INPUT LEVEL sur HI, le commutateur TURN-ON MODE sur DC et le commutateur INPUT MODE sur 8CH.

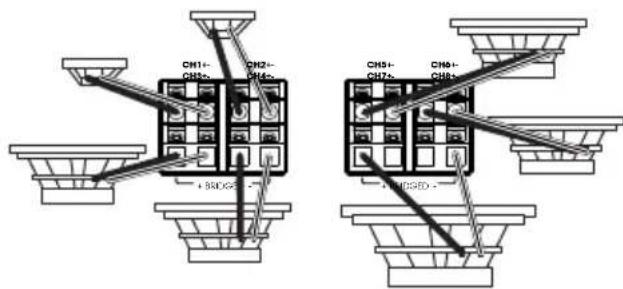

CÁBLAGE DE LA SORTIE

Remarque: Veillez à respecter la polarité correcte des haut-parleurs.

Sortie 8 canaux

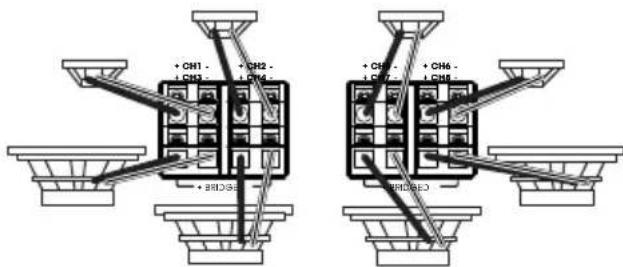

Sortie 7 canaux

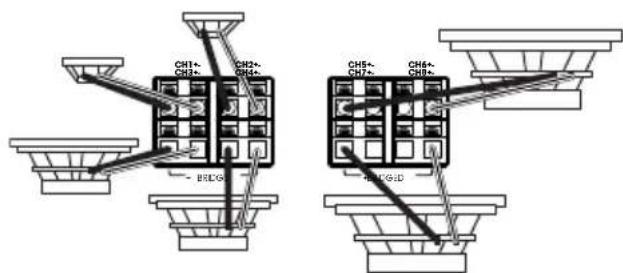

Sortie 6 canaux

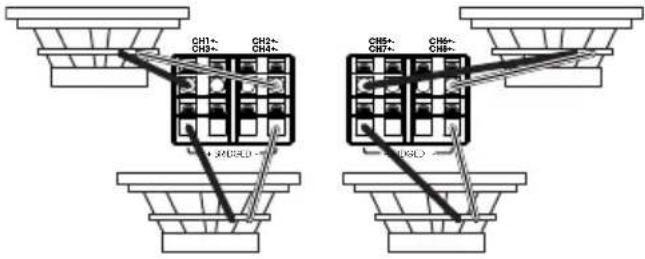

Sortie 4 canaux

RéGLAGE DU GAIN, DU FILTRE DE RÉPARTITION ET SURAMPLIFICATION DES GRAVES

Réglage du gain

1. Demarrez avec la commande GAIN reglee au minimum et la commandes de repartition tournée à mi-course.
2. Pour les canaux avant et arrriere,CHOISSEZ une musique que vous connaissiez bien. Pour le canal de subwoofer du Marine 6008A,CHOISSEZ une musique riche en graves.
3. Reglez le volume de votre recepteur à 3/4 de sa puissance totale.
4. Reglez la commande GAIN dans le sens horaire, en écouteant attentivement la sortie des graves. Si vous percevez une distorsion, tournez la commande GAIN le sens trigonométrique pour diminuer le gain.

Sélection du mode de croissement

Sur les canaux avant et arriere, vous pouvez selectionner votre mode de croissement préféRED.

Choisissez HPF pour n'autoriser que les fréquences supérieures à un certain point vers vos haut-parleurs. Ce besoin est recommendé si vous utilisez un subwoofer dans votre système, car il limite les basses fréquences de vos haut-parleurs large bande.

Choisisse LPF pour n'autoriser que les fréquences inférieures à un certain point vers vos haut-parleurs. Ce besoin est recommendé si vous pontez les canaux avant ou arrière pour alimenter un subwoofer.

Choisissez FULL pour autoriser toutes les fréquences vers vos haut-parleurs. Ce besoin est recommendé si vous n'utilise pas de subwoofer dans votre système.

Sélection de la fréquence de croissement

Choisissez le point de croissement en fonction de vos préférences d'écoute. Tournez les réglages vers la gauche pour abaiser le point de croissement et vers la droite pour l'élever. Les réglages de croissement exacts des haut-parleurs coaxiaux et des subwooferés dépendant de vos préférences d'écoute.

SPECIFICATIONS

	Marine 6008A
Puisance de sortie sous 4 ohms (14,4V)	8 x 75 watts RMS
Puisance de sortie sous 4 ohms (12,8V)	8 x 65 watts RMS
Puisance de sortie sous 2 ohms (14,4V)	8 x 125 watts RMS
Puisance de sortie sous 2 ohms (12,8V)	8 x 100 watts RMS

	Marine 6008A
Puisance de sortie en mode ponté (14,4V)	4 x 250 watts RMS
Puisance de sortie en mode ponté (12,8V)	4 x 200 watts RMS
Réponse en fréquence 20 - 20K Hz
Fréquences de croisement	32 - 320 Hz variable, 12 dB/octave
Sensibilité d'entrée de niveau ligne	200 mV rms - 5 V rms
Sensibilité d'entrée de niveau haut	- 25 V rms
Rapport signal sur bruit 80 dB
DHT+B à la puissance nominale 1 %
Valeur du fusible 105A
Tension de service 9 ~ 16VDC
Classe d'amplificateur D
Dimensions (L x H x P)	14-3/16" x 2-3/16" x 7-1/8" (360 mm x 56 mm x 180 mm)
Poids	3,8 kg
Calibres de fils recommançés (Alimentation)	4

RÉSOLUTION DES PROBLEMES

Aucun son et TÉMOIN D'ALIMENTATION éteint.

• Aucune tension sur BATT + et/ou aux bornes REM, ou connexion de masse mauvaise ou absente. Vérifie les tensions aux bornes de l' amplificateur avec un voltmètre.

Aucun son et clignotement du TÉMOIN DE PROTECTION toutes les 4 secondes.

Tension CC sur la sortie de l'amplificateur. L'amplificateur peut devoir etre révisé; consultez la carte de garantie jointe pour des informations sur le service.

Aucun son et clignotement des TÉMOINS D'ALIMENTATION ET DE PROTECTION.

• Tension inférieure à 9 V sur la connexion à BATT+. Contrôlez le circuit de charge du bateau.

Aucun son et TÉMOIN DE PROTECTION allumé.

L'amplificateur a surchauffe. Verifiez que le refroidissement de l'amplificateur n'est pas empêché à l'emplacement de montage. Ou une tension supérieure à 16 V (ou inférieure à 8,5 V) est presente sur la connexion à BATT+. Contrôlez le circuit de charge du bateau.

Le fusible de l'amplificateur fond constamment.

• Le câblage est errone ou il y a un court-circuit. Vérifiez les connexions du câblage.

Son déforme.

Le gain n'est pas regle correctement. Verifiez le réglage. Recherche des court-circuits ou des masses sur les cables. L' amplificateur ou l'appareil source peuvent etre defectueux.

Son déformé et TÉMOIN DE PROTECTION clignotant.

• Court-circuit dans le haut-parleur ou le fil. Débranchez un fil de haut-parleur à la fois pour localiser le haut-parleur ou le fil en court-circuit puis réperez.

La musique manque de dynamique ou de « punch »

• Les haut-parleurs ne sont pas connectés correctement. Vérifie la bonne polarité des connexions des haut-parleurs.

Bruit de moteur - couinement ou cliquetis - dans le système lorsque le moteur tourne.

L'amplificateur capte le bruit de l'alternateur. Verifiez d'abord les connexions de masse de l'amplificateur - une masse l'ache ou insuffisante est l'une des principales causes de bruit. Reduisez le gain. Eloignez les cables audio RCA des fils d'alimentation. Le montage d'un filtre de bruit d'alternateur sur la ligne d'alimentation entre la batterie et l'alternateur peut également être nécessaire.

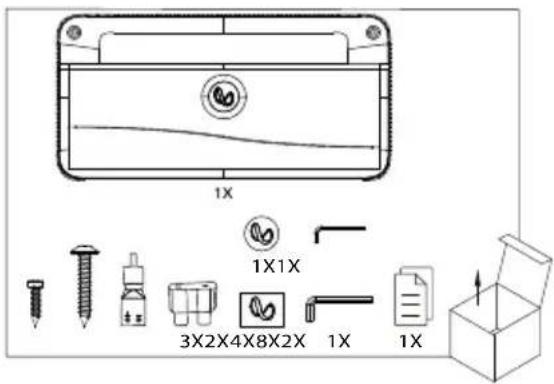

VERPACKUNGsinHALT
