GEBRUIKSAANWIJZING Marine M6008A INFINITY
Gebruikershandleiding
EN
FR
DE
ES
IT
NL
reddot winner 2023

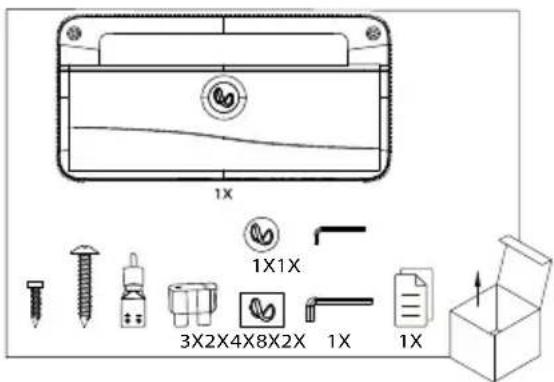

WHAT'S IN THE BOX

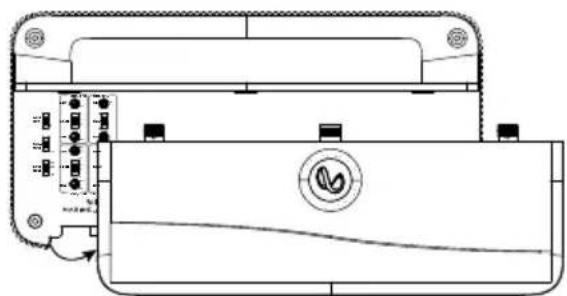

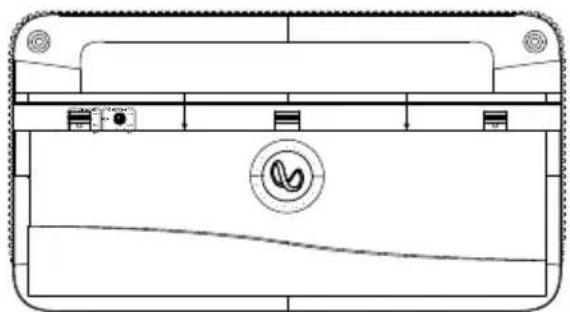

ACCESSING CONNECTORS/CONTROL PANEL
- Schuif het kapje maar beneden
- Verwijder het kapje

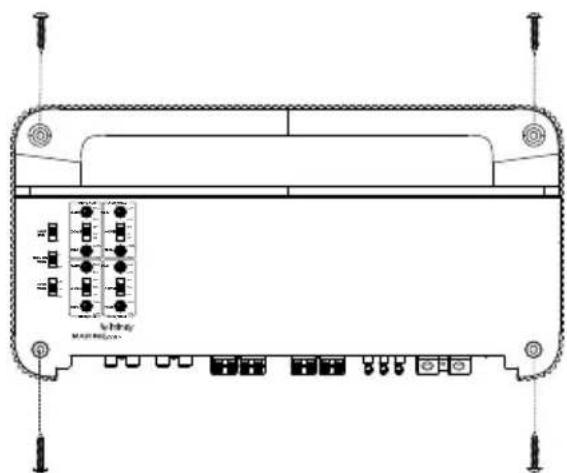

DE VERSTERKER MONTEREN
Opmerking: Het worden aanbevolen alle kabels aan te sluiten voordat de versterker worden gemonteerd.
BELANGRIJK: Koppel de negatieve (-) occupool van de batterij van het accessoire los voordat je met de installment begint.
- Draag bij geleuik van gereedschappen algtd een veiligheidsbril.
- Kies een veilige montagelocatie. Controller de ruimte aan beide zijden van de geplande montageplaats. Zorg ervoor dat schroeven of draden de scheepsromp, brandstofleidingen of kabelbomen Niet doorboren en dat de kabelgeleiding de veilige werkung van de boot Niet belemmert. Wees voorzichtig bij het boren of zagen in de montageplek.
- Kies een locatie die voldoende luchtcirculatie biedt.
- Monteer de versterker Niet met de heatsink (koellichaaam)
naar beneden gericht, odomat dit de koeling van de versterker belemmert. - Monteer de versterker zodiacig dat deze Niet door de voeten van passagiers of schuivende lading kan worden beschadigd.

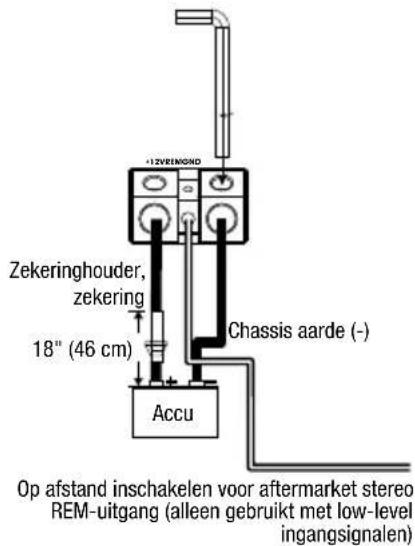

BEDRADING VOOR STROOM EN AARDE
Bijversterker:

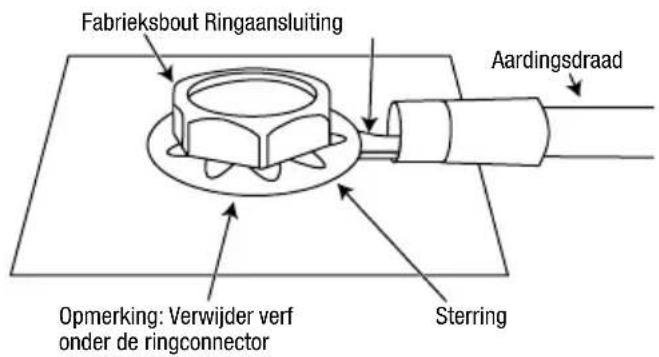

Op aardingslocatie:
BEDRADING VOOR INGANGSSIGNAAL

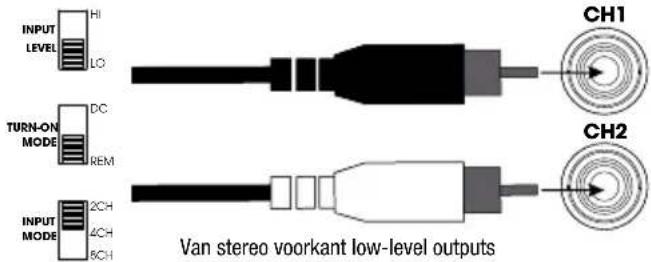

Low-level signalen - 2-kanaals ingang
Opmerking: bij gebruik van 2-kanaals low-level signalen en een remote inschakelkabel, zet je de INPUT LEVEL schakelaar op LO, de TURN-ON MODE schakelaar op REM, en de INPUT MODE schakelaar op 2CH.
Low-level signalen - 4-kanaals ingang
Opmerking: bij gelebruik van 4-kanaals low-level signalen en een remote inschakelkabel, zet je de INPUT LEVEL schakelaar op LO, de TURN-ON MODE schakelaar op REM, en de INPUT MODE schakelaar op 4CH.
NL

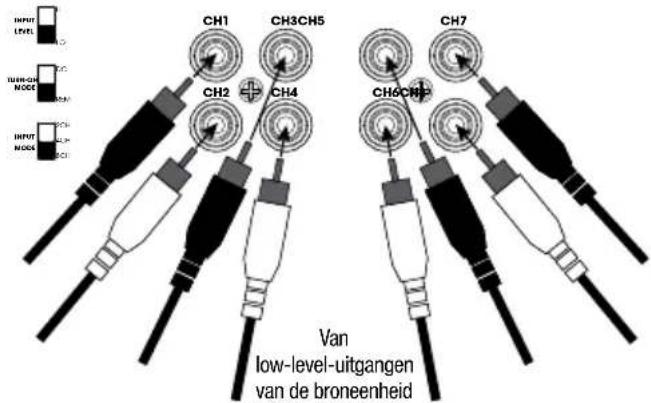

Low-level signalen - 8-kanaals ingang
Opmerking: bij gebruik van 8-kanaals low-level signalen en een remote inschakelkabel, zet je de INPUT LEVEL schakelaar op LO, de TURNS-ON MODE schakelaar op REM, en de INPUT MODE schakelaar op 8CH.

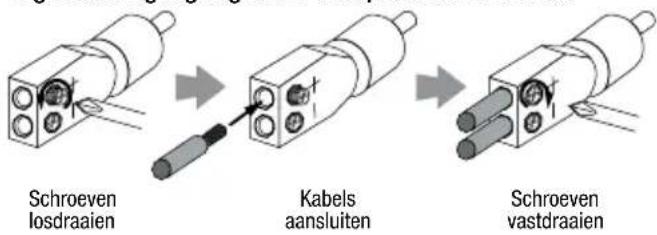

High-level ingangssignalen - Adapters voorbereiden

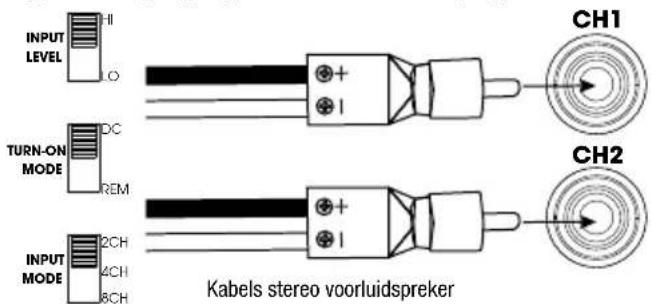

High-level ingangssignalen - 2-kanaals ingang
Opmerking: bij gebruik van 2-kanaals high-level signalen, zet je de INPUT LEVEL schakelaar op HI, de TURNS-N MODE schakelaar op DC, en de INPUT MODE schakelaar op 2CH.

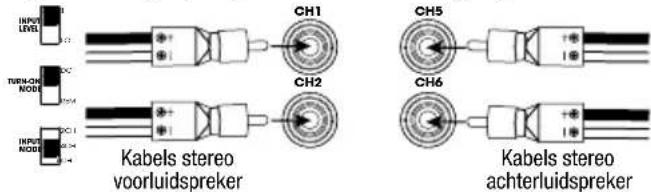

High-level ingangssignalen - 4-kanaals ingang
Opmerking: bij gebruik van 4-kanaals high-level signalen, zet je de INPUT LEVEL schakelaar op HI, de TURN-ON MODE schakelaar op DC, en de INPUT MODE schakelaar op 4CH.

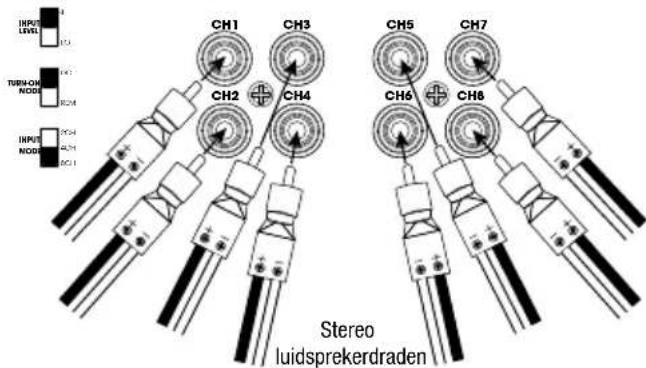

High-level ingangssignalen - 8-kanaals ingang
Opmerking: bij gebruik van 8-kanaals high-level signalen, zet je de INPUT LEVEL schakelaar op HI, de TURN-ON MODE schakelaar op DC, en de INPUT MODE schakelaar op 8CH.

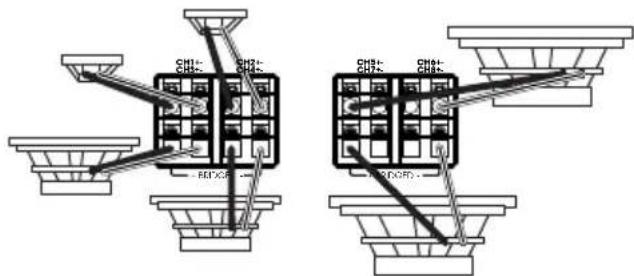

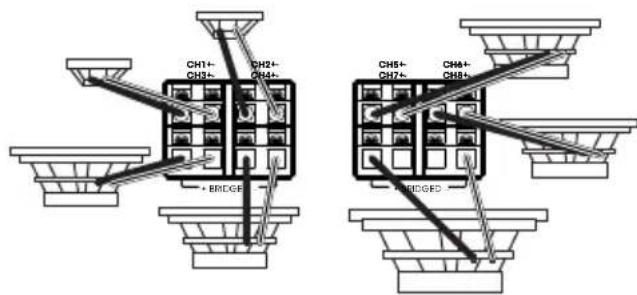

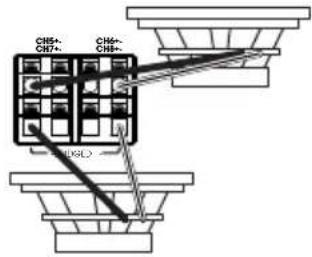

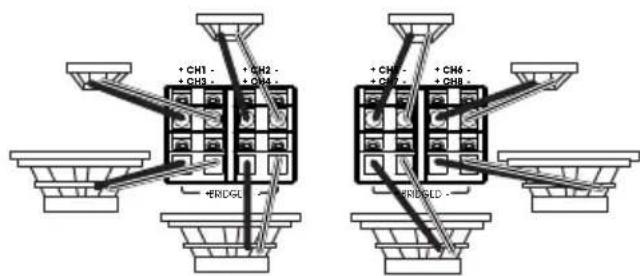

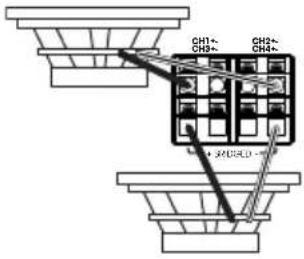

BEDRADING VOOR UITVOER
Opmerking: Let bij het aansluiten van de luidspekkers op de polariteit.
8-kanaalsuitgang
7-kanaalsuitgang
6-kanaalsuitgang
4-kanaalsuitgang
VERSTERKING (GAIN), CROSSOVERS EN BASVERSTERKING INSTELLEN
Versterking (gain) instellen
- Start met de GAIN instelling op het minimum en de crossover-bediening halverwege.
- Kies voor de voor- en achterkanalen muziek die je goed kent. Kies voor het subwooferkanaal op de Marine 6008A muziek met veel bas.
- Zet de volumeregelaar op de ontvanger op 34 van het totale vermogen.
4.Draide GAIN regelaar maar rechts, en luister aandachtig maar de bas. Als je verrorming hoort, draai dan de GAINaar maar links om de versterking te verminderen.
Crossover-modus selecteren
Op de voor- en achterkanalen kun je de gewenste crossover-modus selecteren.
Selecteer HPF zodate alleen frequenies boven een bepaald punt je luidsprekers bereiken. Aanbevolen als je een subwoofer in je systeme gebruikt, omdat deze de bas van je full-range luidsprekers laag houdt.
Selecteer LPF zodat alleen frequencies onder een bepaald punt de luidsprekers bereiken. Aanbevolen als je de kanalen aan de voor- of blijktant wilt koppelen om een subwoofer van stroom te voorzien.
Selecteer FULL zodate alle frequentries de luidsprekers bereiken. Aanbevolen als je geen subwoofer in je systeem gebruikt.
Crossover-frequentie selecteren
Kies het crossover-punt dat past bij de luistervoorkeuren. Draai de knappen maar links om het crossover-punt te verlagen enaar rechts om het crossover-punt te verhogen.Exacte crossover-instellenen voor coaxiale luidsprekers en subwooers zich athonkelijk van je luistervoorkeuren.
TIES
TIES
| Marine 6008A | |
| Uitgangsvermögen @ 4 ohm (14,4V) | 75 watt RMS x 8 |
| Uitgangsvermögen @ 4 ohm (12,8V) | 65 watt RMS x 8 |
| Uitgangsvermögen @ 2 ohm (14,4V) | 125 watt RMS x 8 |
| Uitgangsvermögen @ 2 ohm (12,8V) | 100 watt RMS x 8 |
| Uitgangsvermögen in bridge modus (14,4V) | 250 watt RMS x 4 |
| Uitgangsvermögen in bridge modus (12,8V) | 200 watt RMS x 4 |
| Frequentierespons 20-20 KHz | |
| Crossover-frequencies 32-320 Hz | variabel, 12 dB/octaaf |
| Line-level ingangsgevoeligkeit 200 mVrms - 5 Vrms | |
| High-level ingangsgevoeligkeit 1 - 25 Vrms | |
| Signaal-ruisverhouding 80 dB | |
| THD+N @ nominaal vermogen 1% | |
| Zekering 105A | |
| Werkspanning | 9 ~ 16VDC |
| Versterker klasse | D |
| Afmetingen (B x H x D) | 14-3/16" x 2-3/16" x 7-1/8" (360 mm x 56 mm x 180 mm) |
| Gewicht | 3,8 kg |
| Aanbevolen draaddikte (voeding) | 4 |
PROBLEM OPLOSSEN
Geen geluid en AAN-/UITINDICATOR isuit.
- Geen spanning op aansluitklemmen BATT+ en/of REM of een slechte of geen aardeaansluiting. Controller de spannings op de aansluitingen van de versterker met VOM.
Geen geluid en de BEVEILIGINGSINDICATOR knippert iedere 4 seconden.
Gelijkspanning op uitgang van de versterker. Versterker heeft möglich onderhoud nodig; zij bijgevoegde garantiekaart voor service-informatie.
Geen geluid en de BEVEILING EN AAN-/UIT INDICATORS knipperen.
- De spanning op de aansluiting BATT+ bedraagt minder dan 9 V. Controller het laadsysteme van de boot.
Geen geluid en BEVEILIGINGSINDICATOR is aan.
- Versterker is oververhit. Zorg ervoor dat de koeling van de versterker op de montageplaatns Niet is geblokkeerd. Controller of er spanning vaneer dan 16 V (of minder dan 8,5 V) op de BATT+ verbinding is. Controller het laadsystem van de boot.
Zekering van de versterker blijft doorslaan.
- De bedrading is nicht just aingesloten of er is kortsluiting.
Controller de bedravingsverbindungen.
Vervormd geluid.
Kortsluiting in de luidspreker of de kabel. Verwijder de luidsprekerkabels een voor een om de kortgesloten luidspreker of kabel te lokaliseren en te repareren.
Muziek mist dynamiek of "pit".
- De luidsprekers zijn nicht juist aangesloten. Controller de luidsprekeraansluitingen op de juiste polariteit.
Motorgeluiden (jankend of klikkend geluid) in het systeme wanner de motor draait.
- Versterker vangt dynamoruis op. Controller erest de aardaansluiting op de versterker - een losse of onjuiste aarde is een van de belangrijkste orzaken van ruis. Verminder de gain. Verplaats RCA-audiokabelsuit de buurt van stroomdraden. Het kan ook nodig+zijn om een dynamoruisfilter op de voedingskabeltussen batterij en dynamo te installereren.
