Ürün Tipi	4 Kanallı Ses Amplifikatörü
Marka	Infinity
Model	Reference 3004A
Çıkış Gücü (4 ohm)	4 x 75 Watt RMS
Çıkış Gücü (2 ohm)	4 x 100 Watt RMS
Köprü Modu Çıkış Gücü (4 ohm)	2 x 200 Watt RMS
Frekans Tepkisi	10 Hz - 40 kHz
Geçiş Frekansları	32 - 320 Hz değişken, 12 dB/oktav (yüksek geçiren ve alçak geçiren)
Hat Seviyesi Giriş Hassasiyeti	200 mV - 2,0 V RMS
Yüksek Seviye Giriş Hassasiyeti	2,0 V - 20 V RMS
Sinyal/Gürültü Oranı	> 80 dB
Toplam Harmonik Distorsiyon (THD)	< %1
Sigorta	30 A x 2
Besleme Gerilimi	9 - 16 V DC
Boyutlar (U x Y x D)	320 x 55,5 x 180 mm
Ağırlık	3,15 kg
Önerilen Kablo Kalınlığı	8 AWG
Ana Fonksiyonlar	Yüksek geçiren, alçak geçiren ve tam aralıklı filtreler; ayarlanabilir kazanç; bas uzaktan kumandası (isteğe bağlı)
Bakım ve Temizlik	Dış yüzeyi kuru ve yumuşak bir bezle temizleyin. Kimyasal ürünler kullanmayın.
Güvenlik	Kısa devre, aşırı ısınma ve aşırı gerilime karşı koruma; koruma sigortası.
Yedek Parçalar ve Onarılabilirlik	Sigorta kullanıcı tarafından değiştirilebilir. Herhangi bir onarım için satış sonrası servisle iletişime geçin.

Sık sorulan sorular - Reference 3004A INFINITY

Infinity Reference 3004A için hangi tip güç kablosu kullanmalıyım?

Optimal bir kurulum için 8 AWG kalınlığında bir güç kablosu kullanın.

Bu amplifikatöre 2 ohm hoparlör bağlayabilir miyim?

Evet, Reference 3004A stereo konfigürasyonda 2 ohm yüklerini destekler (4 x 100 W RMS).

Amplifikatör açılmazsa ne yapmalıyım?

Güç bağlantılarını (BATT+ ve REM) ve topraklamayı kontrol edin. Gerilimi ölçmek için bir voltmetre kullanın. Sigortanın atmadığından emin olun.

Amplifikatörün kazancını nasıl ayarlarım?

Kazancı minimumda başlatın ve kaynak ses seviyesini 3/4'e ayarlayın. İstenen seviyeye bozulma olmadan ulaşana kadar kazancı kademeli olarak artırın.

Her 4 saniyede bir yanıp sönen koruma ışığı ne anlama gelir?

Bu, çıkışta DC gerilim olduğunu gösterir. Amplifikatörün revizyonu gerekebilir. Garantiyi kontrol edin.

Amplifikatörü orijinal bir ses sistemiyle (hoparlör seviyesi) kullanabilir miyim?

Evet, yüksek seviye girişi (High Level) 2,0 V ile 20 V RMS arasındaki sinyalleri kabul eder. INPUT LEVEL anahtarını HI1 veya HI2 konumuna ayarlayın.

Amplifikatörü köprü modunda nasıl bağlarım?

2 kanallı köprü modu için, örneğin sol ön (+) ve sağ arka (-) terminallerini kullanın. Kesin yapılandırma kılavuzda açıklanmıştır. Güç 4 ohm'da 2 x 200 W RMS'dir.

Bir subwoofer için önerilen kesme frekansı nedir?

Alçak geçiren filtreyi, tercihlerinize ve subwoofer özelliklerine göre 80 ile 120 Hz arasına ayarlayın.

Ses bozuksa ne yapmalıyım?

Kazanç ayarını, hoparlör kablolarında kısa devre olmadığını ve bağlantıların polaritesini kontrol edin. Gerekirse kazancı azaltın.

Amplifikatör normalde ısınır mı?

Orta derecede ısınma normaldir. Montaj yerinin yeterli hava sirkülasyonuna izin verdiğinden emin olun. Koruma ışığı yanarsa, amplifikatör aşırı ısınmıştır.

KULLANIM KILAVUZU Reference 3004A INFINITY

Kullanıcı Kılavuzu TR

用户手册 ZH-CN

使用者手冊 ZH-TW

Panduan Pengguna ID

取扱説明書 JP

사용자 설명서 KO

Торговая марка: JBL

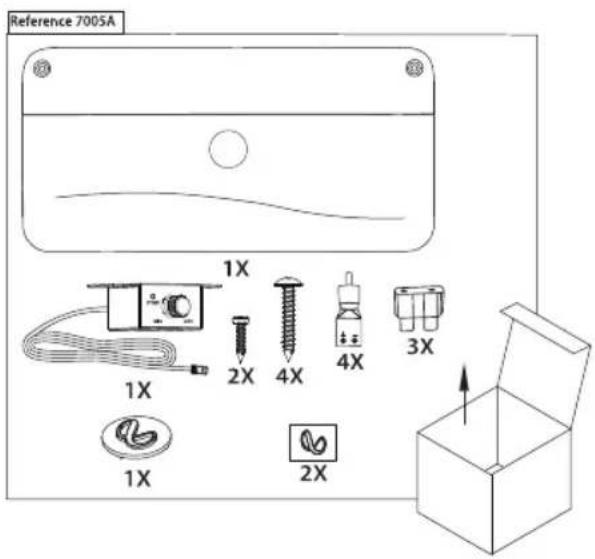

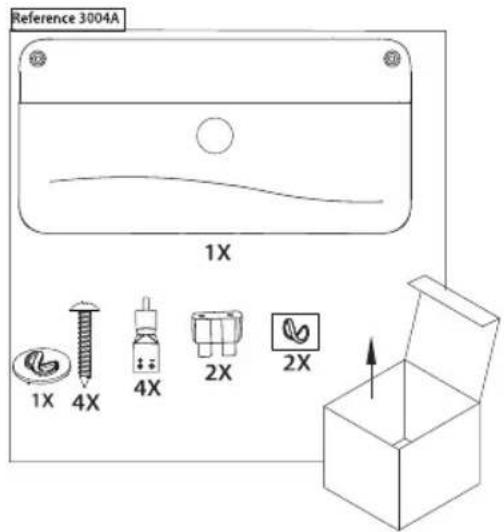

1. Panel kapağı çıkarın


Not: Amplifikatörü monte etmeden önce, tüm kablo bağlantılarını yapmanız önerilir.

ÖNEMLİ: Kuruluma başlamadan önce aracın eksi (−) akü terminalinin bağlantısını çıkarın.

• Aletleri kullanırken her zaman koruyucu gözlük takın.
• Nemden uzak güvenli bir montaj yeri seçin. Planlanan montaj yüzeyinin her iki tarafından boşluklar kontrol edin. Vidaların veya tellerinin fren hatlarını, yakıt hatlarını veya kablo demetlerini delmeyeceğinden ve tel yönlendirmesinin aracın güvenli şekilde çalışmasına engel olmayacağından emin olun. Montaj alanında delik açarken veya keserken dikkatlı olun.
• Yeterli hava sirkülasyonu sağlayan bir yer seçin.
• Amplifikatörü, ısı emici aşağı bakacak şekilde monte etmeyin, bu soğutma işlemini etkiler.
• Amplifikatörü, arka koltuktaki yolcuların ayaklarından veya bagajdaki kargodan zarar görmeyecek şekilde monte edin.

ERİŞIM BAĞLANTILARI/ KONTROL PANELI

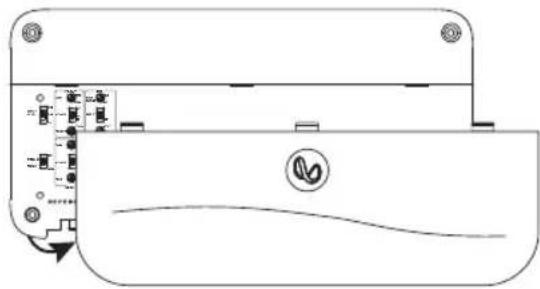

1. Panel kapağını aşağı kaydırın

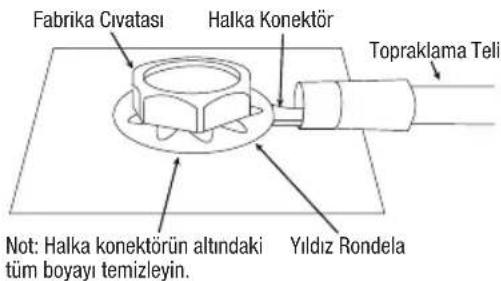

Topraklama konumunda:

GIRİŞ SINYALI IÇIN KABLOLAMA

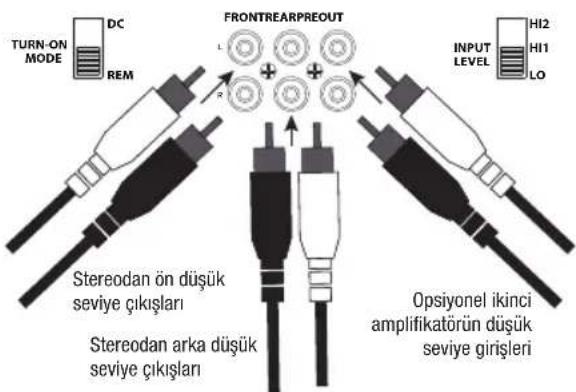

Reference 3004A düşük seviye sinyalleri

TR

Not: Düşük seviye sinyallerini ve uzaktan açma kablosunu kullanırken, "TURN-ON MODE" anahtarını "REYarlayın ve "INPEHTEVEL" ayarlayın. LO

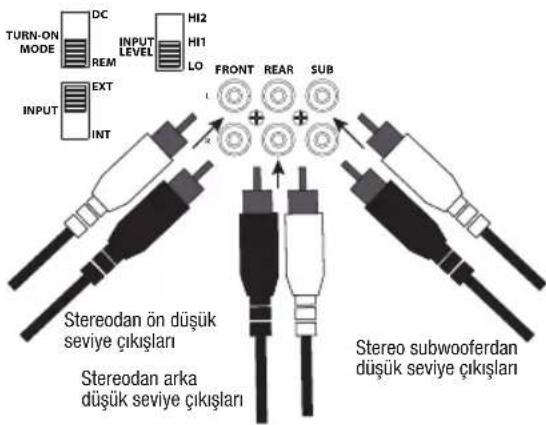

Reference 7005A düşük seviye sinyalleri

Not: 7005A ile düşük seviye sinyallerini ve uzaktan açma kablosunu kullanırken "TURN-ON MODE" anahtarını "REM ayarlayın, SUB "INPUT" anahtarını " ayarlayın ve "INPUT LEVEL" anahtarını "L'ayarlayın.

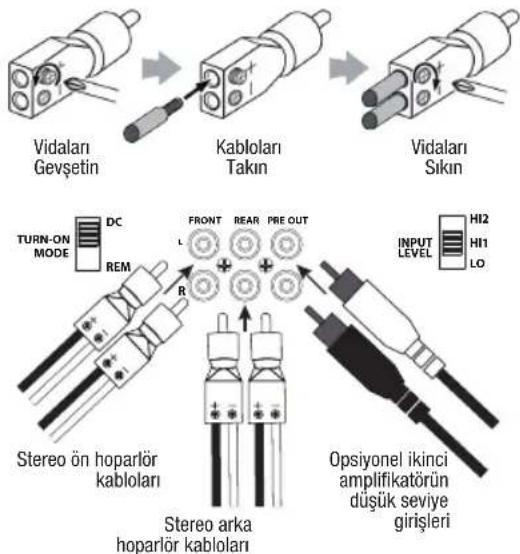

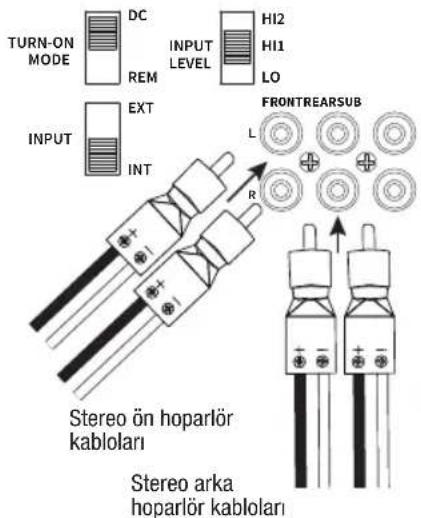

Reference 3004A yüksek seviye sinyalleri

Not: Yüksek seviye sinyallerini kullanırken "TURN-ON MODE" anahtarını "DG ayarlayın ve "INNATİLEVİt'e" ayarlayın. Eğer hiç ses gelmezse "INNATİEMEL" HI2 değiştirin.

Reference 7005A yüksek seviye sinyalleri

Not: Reference 7005A ile yüksek seviye sinyallerini kullanırken "TURN-ON MODE" anahtarını "D" ayarlayın, SUB " " INPUT anahtarını "INT" ayarlayın ve "INPUT LEVEL" anahtarını "HI1" ayarlayın. Eğer hiç ses gelmezse "INNATLEVEL" HI2 değiştirin.

ÇIKİŞ IÇIN KABLOLAMA

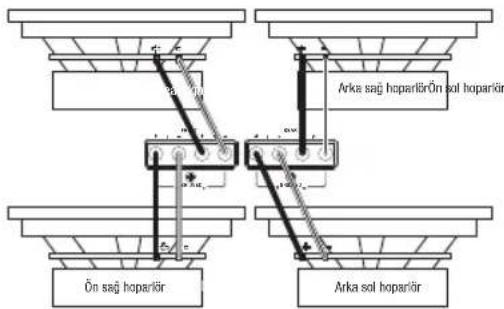

Reference 3004A 4-kanal çıkışı (4 ohm/2 ohm)

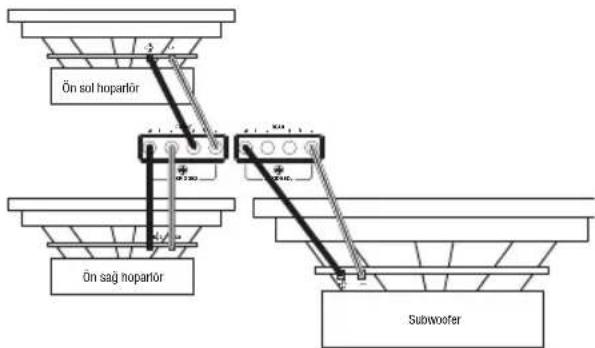

Reference 3004A 3-kanal çıkışı (Ön: 4 ohm/2 ohm; Arka: 4 ohm)

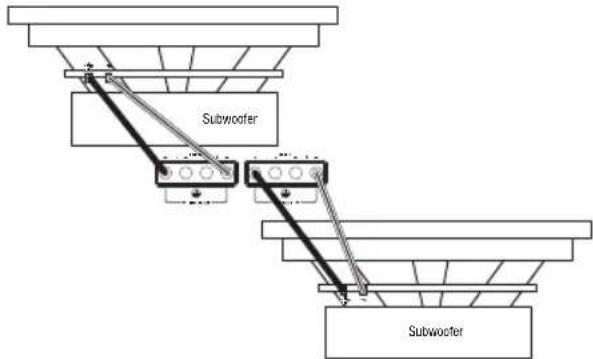

Reference 3004A 2-kanal çıkışı (4 ohm)


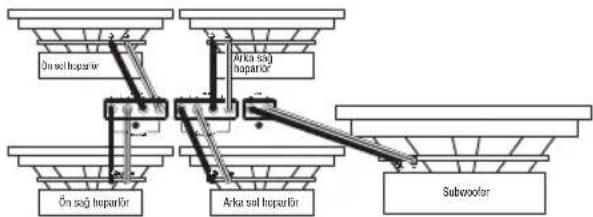

Reference 7005A 5-kanal çıkışı (4 ohm/2 ohm)


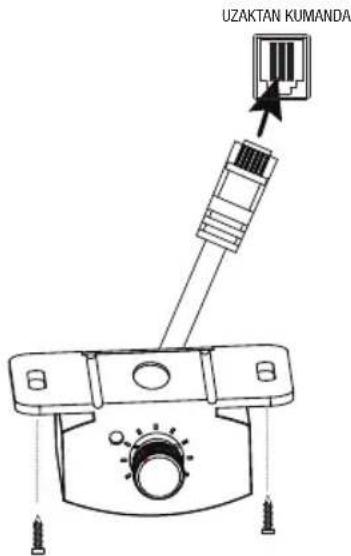

UZAKTAN BAS KONTROLÖRÜNÜ BAĞLAMA (SADECE REFERENCE 7005A)

GAIN, GEÇİŞLERİ VE BAS GÜÇLENDIRME AYARI

Gain ayarı

1. GAIN kontrolünü en aza ayarlayarak başlayın ve geçiş kontrolü ortasına döndürülür.
2. Ön ve arka kanallar için aşına olduğunuz müziği seçin. Reference 7005A üzerindeki suboofer kanalı için, önemli bir bas içeriğine sahip olan müzik seçin.
3. Alicınızdaki ses kontrolünü toplam çıktısının 34 değerine çevirin.
4. Bas çıkışını dikkatlice dinleyerek GAIN kontrolünü saat yönünde ayarlayın. Eğer bozulma duyarsanız, Gain'i azaltmak için GAIN kontrolünü saat yönünün tersine çevirin.

Geçiş frekans modunu seçme

Ön ve arka kanallarda, tercih ettiğiniz geçiş modu seçebilirsiniz.

Belirli bir noktanın üzerindeki frekansların hoparlaörünüze ulaşmasına izin vermek için HPF seçin. Düşük zemini tam aralıklı hoparlörlerinizden koruduğu için sisteminizde bir subwoofer kullanıyorsanız önerilir.

Belirli bir noktanın üzerindeki frekansların hoparlaörünüze ulaşmasına izin vermek için LPF seçin. Bir subwooferi çalıştırmak için ön veya arka kanalları birleştiriyorsanız önerilir.

Belirli bir noktanın üzerindeki frekansların hoparlaörünüze ulaşmasına izin vermek için FULL seçin. Eğer sisteminizde bir subwoofer kullanmışorsanız önerilir.

Not: Reference 7005A subwoofer kanalı için geçiş modu sadece düşük geçişlidir.

Geçiş frekansını seçme

Dinleme tercihlerinize göre geçiş noktasını seçin. Geçiş noktasını düşürmek için kadranları sola, çaprazlama noktasını yükseltmek için sağa çevirin. Koaksiyel hoparlörler ve subwoofer için tam geçiş ayarlan dinleme tercihlerinize bağlıdır.

Subwoofer faz seçimi (sadece Reference 7005A)

Hangi ayarın en temiz bas çıkışını sağladığı belirlemek için PHASE ileri ve geri değiştirin.

Bas güçlendirme seçimi (sadece Reference 7005A)

BASS-BOOST kontrolünü zevkinize göre saat yönünde veya saat yönünün tersine ayarlayın.

ÖZELLIKLER

	Reference 3004A	Reference 7005A
Güç çıkışı @ 4 ohm 75	watt RMS x 4	50 watt RMS x 4,320 watt x 1
Güç çıkışı @ 2 ohm 100	watt RMS x 4	75 watt RMS x 4,500 watt x 1
Birleştirme modunda güç tüketimi:	200 watt RMS x4'de 2 ohm	150 watt RMS x4'de 2 ohm
Frekans tepkisi: 10-40 K Hz		10-40 K Hz /10-320 Hz
Geçiş Frekansı	32-320 Hz değişken,12 dB/oktav	32-320 Hz değişkenyüksek ve düşükgeçiş (ön ve arka);32-320 Hz düşükgeçiş (subwoofer);12 dB/oktav
Hat seviyesi giriş hassasiyeti	200 mVrms –2,0 Vrms	200 mVrms –2,0 Vrms
Yüksek seviye giriş hassasiyeti	2,0 Vrms – 20 Vrms 2	2,0 Vrms – 20 Vrms
Sinyal-gürültü oranı >80 dB >80 dB
THD+N @ nominal güç	<1% <1%
Sigorta değeri 30 x 2	30 x 3
Çalışma voltajı 9–16 V	9–16 V
Boyutlar(G x Y x D)	12-5/8" x 2-3/16" x7-1/8" (320 mm x55,5 mm x 180 mm)	14-3/16" x 2-3/16" x7-1/8" (360 mm x 56mm x 180 mm)
Ağırlık 3.15 kg 4.02 kg
Tavsiye edilen kablo kalınlığı	8	4

SORUN GİDERME

Ses yok ve GÜÇ GÖSTERGESİ kapalı.

- AKÜ+ ve/veya REM terminallerinde gerilim yok veya kötü ya da topraklama bağlantısı yok. Amplifikatör terminallerinde VOM ile gerilimleri kontrol edin.

Ses yok ve KORUMA GÖSTERGESİ 4 saniyede bir yanıp sönüyor.

- Amplifikatör çıkışında DC voltajı. Amplifikatörün servise gitmesi gerekebilir; servis bilgi için ekteki garanti kartına bakın.

Ses yok ve KORUMA ve GÜÇ GÖSTERGESİ yanıp sönüyor.

- AKÜ+ bağlantısında gerilim 9 V'tan az. Aracın şarj sistemini kontrol edin.

Ses yok ve KORUMA GÖSTERGESİ açık.

- Amplifikatör aşır isınmış. Amplifikatörün soğutmasının montaj yapılan konumunda bloke olmadığından emin olun. Ya da, AKÜ + bağlantısında gerilim 16 V (veya 8,5 V daha az) daha fazla olabilir. Aracın şarj sistemini kontrol edin.

Amplifikatör sigortaları hep patlıyor

- Kablolar yanlış bağlanmış veya kısa devre var. Kablo bağlantılarını kontrol edin.

Bozuk ses.

- Gain Düzgün Ayarlanmamış. Ayarları Kontrol edin. Kabloları Kısa Devre veya Topraklama için Kontrol edin. Amplifikatör veya Kaynak Ünitesi Arızalı olabilir.

Bozuk Ses ve KORUMA GÖSTERGESİ yanıp sönüyor.

- Hoparlörde veya kabloda kısa devre Kısa devre yapmış hoparlör veya kabloyu bulmak için hoparlör uçlarını teker teker çıkarın ve onarın.

Müzik dinamikleri ya da "vuruşları" eksik.

- Hoparlörler düzgün bir şekilde bağlanmamış. Hoparlör bağlantıların doğru kutuplar olduğunu kontrol edin.

Motor açıklken— sistemde motor gürültüsü —mızıltı veya tıklama var.

- Amplifikatör alternatör gürültüsünü alıyor. İlk olarak, amplifikatördeki topraklama bağlantısını kontrol edin - gevşek veya yanlış bir topraklama, gürültünün ana nedenlerinden biridir. Gain'i kısın. RCA ses kablolarını güç hatlarından uzağa taşıyın. Akü ve alternatör arasındaki güç hattına bir alternatör gürültü filtresi takılması da gerekebilir.
