사용 설명서 Reference 3004A INFINITY

참고: 엠프를 장착하기 선 모든 배선을 연결하는 것이 좋습니다.

중요: 설치하기 전에 차량 배터리 음극(-) 단자의 연결을 분리하십시오.

  • 공구를 사용할 때는 반드시 눈 보호용 장비를 작용하십시오.
  • 습기가 없는 안전한 장착 위치를 선택하십시오. 장착하려는 양쪽 표면의 간격을 확인합니다. 나사나 선이 브레이크 라인, 연료 라인 또는 와이어링 하니스를 툴지 않는지, 선 배치가 차량의 인전한 작동을 방해하지 않는지 확인합니다. 장착 부위에 드릴 작업을 하거나 절단할 때는 주의하십시오.
    • 공기가 충분히 순환되는 위치를 선택하십시오.
  • 히트 싱크가 아래를 향하게 하여 앱프를 장착하지 마십시오. 앱프의 냉각을 방해하게 됩니다.
  • 밝이나 트링크의 짐이 음직임에 따라 손상되지 않도록 앱프를 장착하십시오.

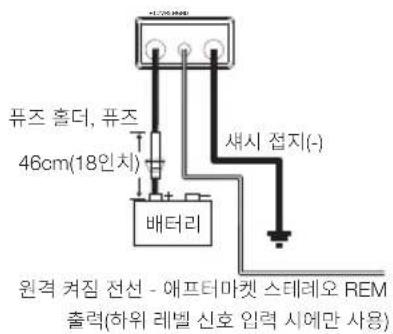

전원 및 접지 배선

앤프 측:
퓨즈 훼더, 퓨즈 46cm(18인치) 배터리 새시 접지(-) 원격 켜짐 전선 - 애프터마켓 스테레오 REM 출력(하위 레벨 신호 입력 시에만 사용)

접지 위치 측:

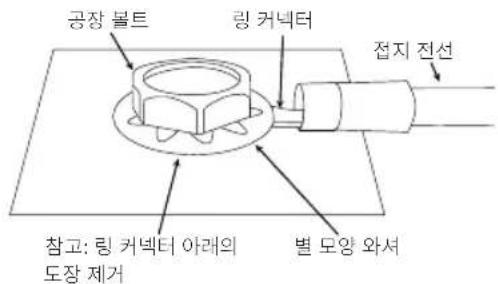

공장 몰트 링 커넥터 접지 전선 참고: 링 커넥터 아래의 도장 제거 별 모양 와셔

입력 신호 배선

Reference 3004A 하위 레벨 신호

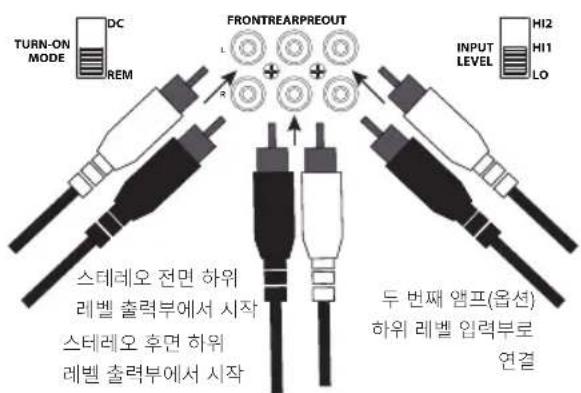

FRONTREARPREOUT TURN-ON MODE DC REM INPUT LEVEL HI2 HI1 LO 스테레오 전면 하위 레벨 출력부에서 시작 스테레오 후면 하위 레벨 출력부에서 시작 두 번째 앱프(옵션) 하위 레벨 입력부로 연결

참고: 하위 레벨 신호 및 원격 커짐 리드선을 사용하려면
"TURN-ON MODE" 스위치를 "REM"로 설정하고 "INPUT LEVEL" 스위치를 "LO"로 설정하십시오.

Reference 7005A 하위 레벨 신호

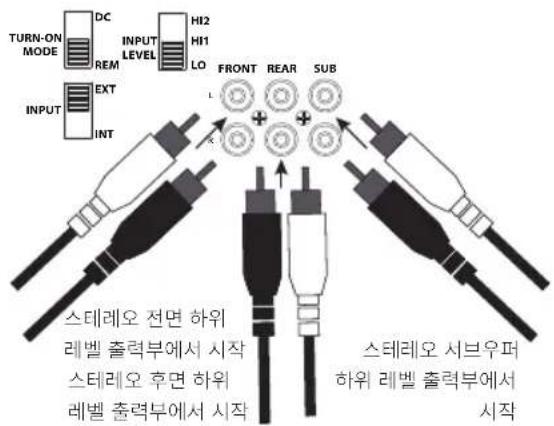

TURN-ON MODE DC INPUT LEVEL HI2 HI1 LO FRONT REAR SUB L + + K STTELEO 전면 하위 레벨 출력부에서 시작 STTELEO 후면 하위 레벨 출력부에서 시작 STTELEO 서브우퍼 하위 레벨 출력부에서 시작

참고: 하위 레벨 신호 및 원격 켜짐 리드선을 Reference 7005A 와 함께 사용하려면 "TURN-ON MODE" 스위치를 "REM SUB" INPUT" 스위치를 "EXT"로, "INPUT LEVEL" 스위치를 "LO"로 설정하십시오.

Reference 3004A 상위 레벨 신호

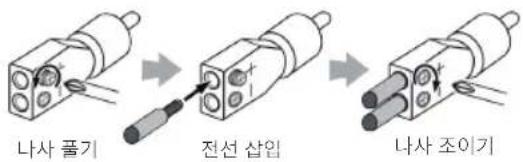

나사 풀기 전선 삽입 나사 조이기

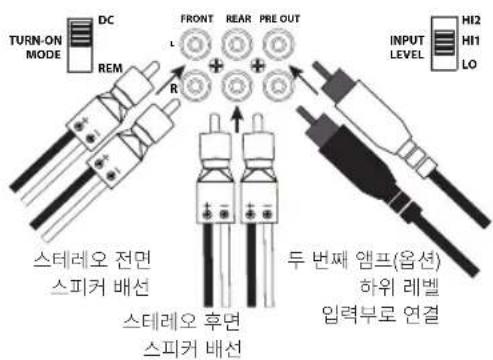

TURN-ON MODE DC REM FRONT REAR PRE OUT L R + + INPUT LEVEL HI2 HI1 LO 스테레오 전면 스피커 배선 스테레오 후면 스피커 배선 두 번째 엠프(옵션) 하위 레벨 입력부로 연결

참고: 상위 레벨 신호 사용하려면 "TURN-ON MODE" 스위치를 "DC"로 설정하고 "INPUT LEVEL" 스위치를 "HI1"로 설정하십시오. 소리가 나지 않을 경우 "INPUT LEVEL" 스위치를 "HI2"로 변경하십시오.

Reference 7005A 상위 레벨 입력 신호

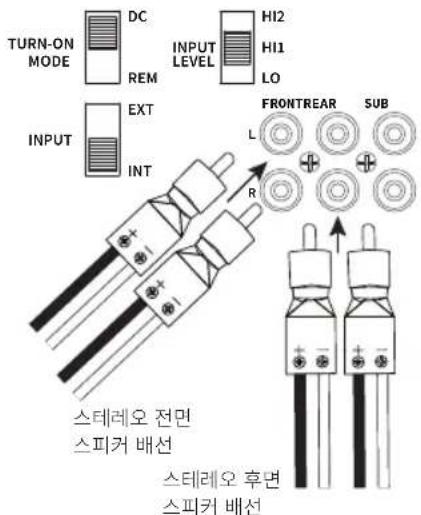

TURN-ON MODE DC REM INPUT LEVEL HI2 HI1 LO FRONTREAR SUB L R INPUT EXT INT 스테레오 전면 스피커 배선 스테레오 후면 스피커 배선

참고: 상위 레벨 신호를 Reference 7005A 와 함께 사용하려면 "TURN-ON MODE" 스위치를 "DC"로, SUB "INPUT" 스위치를 "INT"로, "INPUT LEVEL" 스위치를 "HI1"로 설정하십시오. 소리가 나지 않을 경우 "INPUT LEVEL" 스위치를 "HI2"로 변경하십시오.

출력 배선

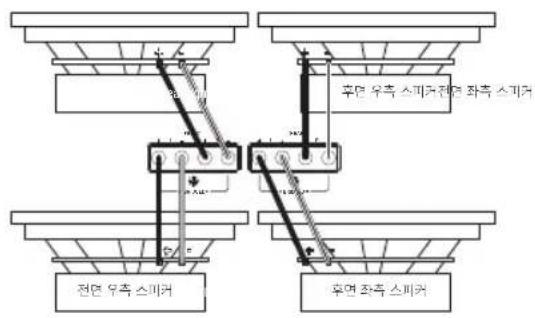

Reference 3004A 4채널 출력(4Ω/2Ω)
후면 우측 스피거전면 좌측 스피거 전면 우측 스피거 후면 좌측 스피거

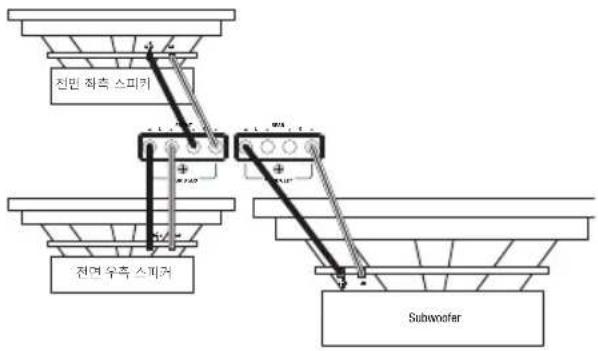

Reference 3004A 3채널 출력(전면: 4Ω/2Ω, 후면: 4Ω)

전민 최종 스피커 전면 수층 스피커 Subwoofer

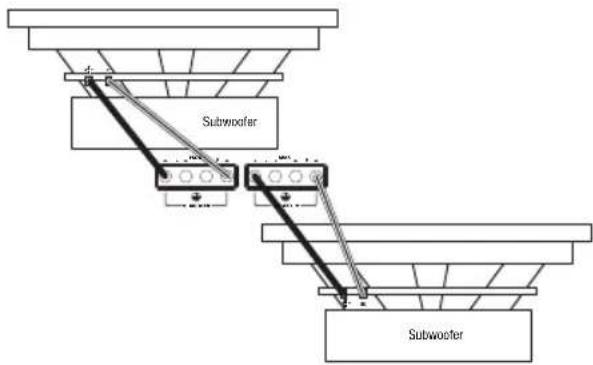

Reference 3004A 2채널 출력(4Ω)
INFINITY Reference 3004A - 출력 배선 - 3


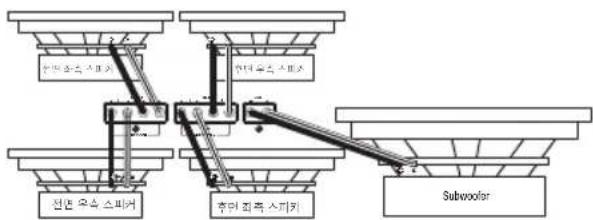

Reference 7005A 5채널 출력(4Ω/2Ω)

INFINITY Reference 3004A - 출력 배선 - 4


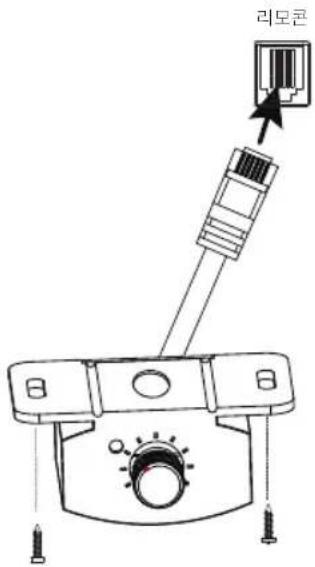

원격 저음 컨트롤러 연결(REFERENCE 7005A 만해당)

리모콘

게인,크로스오버 및 저음 부스트 설정

게인 설정

  1. GAIN 컨트롤을 최소로 설정하고 크로스오버 제어가 충간을 향하도록 한 상태에서 시작하십시오.
  2. 전면 및 후면 채널의 경우 즐겨 듣는 음악을 선택하십시오. Reference 7005A 서브우퍼 채널의 경우 강한 저음이 있는 음악을 선택하십시오.
  3. 송 출력의 3/4 수준으로 리시비의 볼륨 제어를 커십시오.
  4. 저음 출력을 주의 깊게 들으면서 GAIN 컨트롤을 시계 방향으로 조정합니다. 돼곡이 들리면 GAIN 컨트롤을 시계 반대 방향으로 들려 낮추십시오.

크로스오버 모드 선택

전면/후면 채널에서 선호하는 크로스오버 모드를 선택할 수 있습니다.

특정 지점을 초과하는 주파수만 스피커에 도달할 수 있도록 하려면 HPF를 선택하십시오. 시스템에서 서브우퍼를 사용하여 플레인지 스피커에서 낮은 저음을 유지할 경우 사용할 것을 권장합니다.

INFINITY Reference 3004A - 크로스오버 모드 선택 - 1

특정 지점 미만의 주파수만 스피커에 도달할 수 있도록 하려면 LPF를 선택하십시오. 서브우퍼에 전원을 공급하기 위해 전면 또는 후면 채널을 연결하는 경우에 사용할 것을 권장합니다.

모든 주파수가 스피커에 도달할 수 있도록 하려면 FULL를 선택하십시오. 시스템에서 서브우퍼를 사용하지 않는 경우에 사용할 것을 권장합니다.

참고: Reference 7005A 서브우퍼 체널의 크로스오버 모드는 저음 통과 전용입니다.

INFINITY Reference 3004A - 크로스오버 모드 선택 - 2

크로스오버 주파수 선택

청취자의 취향에 맞게 크로스오버 지점을 선택하십시오. 다이얼을 림쪽으로 돌리면 크로스오버 지점을 낮추고 오른쪽으로 돌리면 크로스오버 지점을 높입니다. 동축 스피거와 서브우퍼의 정확한 크로스오버 설정은 청취자의 취향에 따라 다릅니다.

INFINITY Reference 3004A - 크로스오버 주파수 선택 - 1

서브우퍼 위상 선택(Reference 7005A 만 해당)

PHASE 스위치를 앞뒤로 전환해 저음 출력이 가장 깨끗한 설정을 선택하십시오.

INFINITY Reference 3004A - 서브우퍼 위상 선택(Reference 7005A 만 해당) - 1

저음 부스트 선택(Reference 7005A 만 해당)

사용자의 취향에 맞춰 BASS-BOOST 제어를 시계 또는 반시계 방향으로 조정합니다.

사양

Reference 3004AReference 7005A
4Ω에서 전원 출력75W RMS x 450W RMS x 4,320W x 1
2Ω에서 전원 출력100W RMS x 475W RMS x 4,500W x 1
브리지 방식 모드의전원 출력200W RMS x 2(4Ω)150W RMS x 2(4Ω)
주파수 응답 10~40kHz10~40kHz/10~320Hz
크로스오버 주파수32~320Hz 가변,12dB/옥타브32~320Hz 가변고음/저음 통과(전면/후면), 32~320Hz저음 동과(서브우퍼),12dB/옥타브
라인 레벨 입력민감도200mVrms~2.0Vrms200mVrms~2.0Vrms
상위 레벨 입력민감도2.0Vrms~20Vrms 20Vrms~20Vrms
신호 대 잡음비 >80dB>80dB
정격 출력에서THD+N<1% <1%
퓨즈 정격 30 x 2 30 x 3
작동 전압 9V~16V 9V~16V
치수(너비 x 높이 x 깊이)320mm x 55.5mmx 180mm(12-5/8" x2-3/16" x 7-1/8")360mm x 56mm x180mm(14-3/16" x2-3/16" x 7-1/8")
중량3.15kg 4.02kg
권장하는 전선 게이지8 4

문제 해결

오디오가 나오지 않고 전원 표시등이 꺼져 있습니다.

- BATT+ 맺/또는 REM 단자에 전압이 없거나 접지 연결이 불량하거나 없습니다. VOM으로 앤프 단자의 전압을 점검하십시오.

오디오가 나오지 않고 보호 표시등이 4초마다 깜박입니다.

- 앱프 출력의 DC 전압. 앱프를 점검해야 할 수 있습니다. 시비스 정보는 등봉된 보증서를 참조하십시오.

오디오가 나오지 않고 보호, 전원 표시등이 깜박입니다.

- BATT+ 연결 전압이 9V 미만입니다. 차량 충전 시스템을 점검하십시오.

오디오가 나오지 않고 보호 표시등이 켜져 있습니다.

- 엠프가 과열되었습니다. 엠프 장착 위치에서 냉각 차단 여부를 확인하십시오. 또는 BATT+ 연결 전압이 16V를 초과했거나 8.5V 미만일 수 있습니다. 차량 충전 시스템을 점검하십시오.

앱프 퓨즈가 계속 나갑니다.

- 배선이 잘못 연결되었거나 합선되었습니다. 배선 연결을 점검하십시오.

오디오 왜곡.

- 게인이 제대로 설정되지 않았습니다. 설정을 점검하십시오. 전선의 합선이나 접지를 점검하십시오. 엠프나 소스 장치에 결함이 있을 수 있습니다.

오디오가 왜곡되고 보호 표시등이 깜박입니다.

- 스피커나 전선의 합션. 합선이 발생한 스피커나 전선을 찾기 위해 스피커 리드를 한 번에 하나씩 분리한 다음, 수리하십시오.

음악에 역동성이나 "타격감"이 부족합니다.

- 스피커가 제대로 연결되지 않았습니다. 적절한 극성으로 스피커가 연결되었는지 점검하십시오.

엔진을 켜을 때 시스템에 끼익찍하거나 딸짝하는 엔진 소음이 있습니다.

- 엠프가 교류 발전기 소음을 수신하고 있습니다. 먼저 느슨하거나 부적절한 접지는 소음의 주 원인 중 하나이므로 엠프의 접지 연결을 점검하십시오. 게인을 꿈니다. RCA 오디오 케이블을 전선에서 멀리 옮기십시오. 필요 시 배터리와 교류 발전기 사이의 전선에 교류 발전기 소음 필터를 설치하십시오.
