사용 설명서 DSP6840 INFINITY

이 제품은 고객이 Infinity로부터 기대하는 성능과 작동 편의를 제공하도록 설계되었습니다. 엠프를 작동하거나 설치하기 전에 시간을 내어 이 설명서를 읽어주십시오. 이 설명서는 일반적인 설치 및 작동 지침을 설명합니다. 휴대용 오디오 컴포넌트를 제대로 설치하려면 기계 및 전기적 절차에 대해 자격을 갖춘 경험자가 필요합니다. 이러한 설치를 수행하기 위한 지식 및 공구가 없는 경우 설치 옵션에 대해 공인 Infinity 대리점과 상담하는 것이 가장 좋습니다.

목차

제품 설명 44

구성품....44

설치 및 배선 44

사운드 설정 46

사양 48

문제 해결 48

제품 설명

Infinity DSP Amplifier는 애프터마켓 오디오 시스템을 미세 조정할 수 있는 오디오 프로세서입니다. 본 제품은 6채널 오디오 입력, 8 채널 파워드 오디오 출력이 탑재된 일체형 오디오 시스템으로, 초보자도 이해할 수 있는 간편한 튜닝 인터페이스는 불콘 숙런된 설치자를 만속시킴 수 있는 섬세한 튜닝 기능도 제공합니다. USB 연결을 통해 Windows PC에서 튜닝 인터페이스에 약세스하여 완전 기변형 크로스오버, 선택 가능한 0\~48dB 슬로프, 시간 지연, 31밴드 파라메트릭 또는 그래픽 EQ 조정, 입력 채널 가산으로 할당 가능한 입력-출력 뭔서, 채널 게인, 마스터 불룸 컨트롤, 오디오 출력 왜곡 방지를 보장하는 클리핑 표시기와 최대 10개의 프리셋 저장 기능을 제어할 수 있습니다.

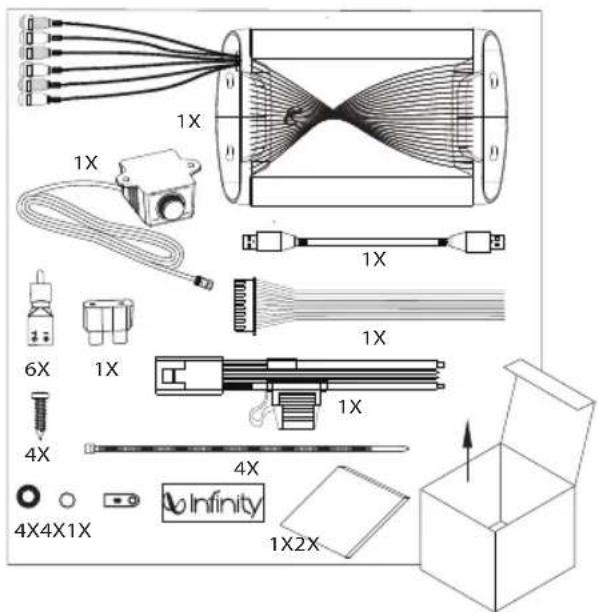

구성품

1X 1X 6X 4X 4X4X1X 1X 1X 1X 4X 4X Infinity 1X2X

설치 및 배선

중요:설치하기 전에 차량 배터리 음극(-) 단자의 연결을 분리하십시오.

• 공구를 사용할 때는 눈 보호용 장비를 착용하십시오.
• 인전한 장착 위치를 선택합니다. 해당 위치의 양쪽 면 간격을 확인합니다. 나사가 브레이크나 연료 라인 또는 와이어링 하니스를 둘지 않는지, 선 베치가 차량 작동을 방해하지 않는지 확인합니다. 드릴 작업을 하거나 질단할 때는 주의하십시오.
• 전기 연결을 할 때는 연결 상태가 안전하며 제대로 절연되었는지 확인합니다.
• 히트 싱크가 아래를 항하게 하여 엠프를 장착하지 마십시오. 엠프의 냉각을 방해하게 됩니다.

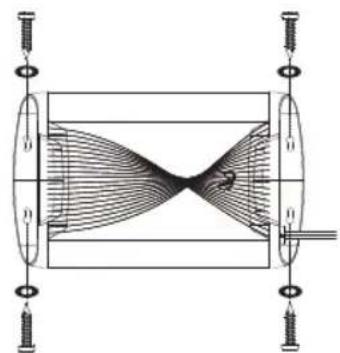

• 앱프를 텐플릿으로 사용하여 구멍의 위치를 장착 표면에 표시합니다.
• 장착 표면에 예비 구멍을 뜻습니다.
  -포함된 판금 나사와 와셔로 액프를 장착 표면에 부착합니다.

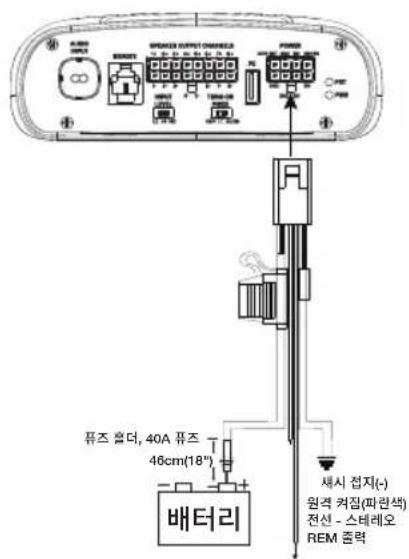

• 전원: +12V 전원선을 차량 배터리의 양극 단지에 연결합니다. 퓨즈 및 퓨즈 홀더와 배터리 간격이 457mm(18") 이내인지 확인합니다.
• 접지: GND 전선을 차량의 음극 단자에 연결하거나 배터리 근처의 차량 새시에 나사로 연결합니다. 참고: 최적의 접촉을 위해 가능하면 새시에서 모든 도장을 제거하십시오. 연결이 고정되도록 링 커넥터 아래 별 모양 와셔를 사용하는 것이 좋습니다.
• 원격 입력: 에프터마켓 스테레오와 함께 하위 레벨 신호 입력부를 사용할 경우 원격 켜짐 전선을 소스 장치의 "원격 출력" 리드에 연결합니다. 참고: 상위 레벨 신호 입력(차량 스피커 전선)을 사용 중인 경우, 12V DC 오프셋 기능으로 차량 전원을 컬 때 엠프가 켜지거나 오디오 감지 기능으로 오디오 신호를 감지할 때 엠프가 커지도록 선택할 수 있습니다. 두 경우 모두 원격 켜짐 전선을 연결하지 않아도 되며, 잡음 발생 방지를 위해 테이프니 캡으로 마감 처리합니다.
• 원격 출력: 원격 출력 전선을 Infinity DSP Amplifier 다음으로 12V 전원 커기가 필요한 외부 장치에 연결합니다. 이 연결을 사용하면 12V 원격 입력, DC 오프셋 또는 오디오신호 감지 입력을 통해 커진 애프의 대기 모드가 해제된 후 12V 장치를 걸 수 있습니다.

전원등/보호 표시등

앱프에 전원이 들어오고 재생 중일 경우 녹색 전원 표시등이 커집니다. 과/지전압, 합션, 앱프 출력 회로 고장, 과열 등이 발생한 경우 앱프가 보호 모드에 진입하며 등이 빨간색으로 커집니다.

PIKELIUS OUTPUT CONNECTS 40A 46cm(18") 배터리 류즈 흘더, 40A 퓨즈 46cm(18") 채시 접지(-) 원격 커집(파란색) 전선 - 스테레오 REM 출력

신호 입력

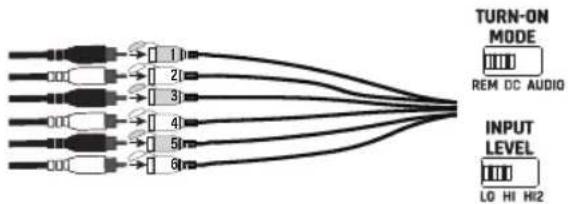

- 라인 레벨 입력: 소스 장치가 프리엠프 출력을 제공하는 경우 RCA 패시 케이블을 사용하여 엠프 전면 출력을 입력 1과 2에, 후면 출력을 입력 3과 4에, 서브우퍼 출력을 입력 5와 6에 연결합니다.

참고: 하위 레벨 신호 및 원격 켜짐 리드선을 사용하려면 "Turn-on Mode" 스위치를 "REM"으로 설정하고 "Input Level" 스위치를 "LO"로 설정하십시오.


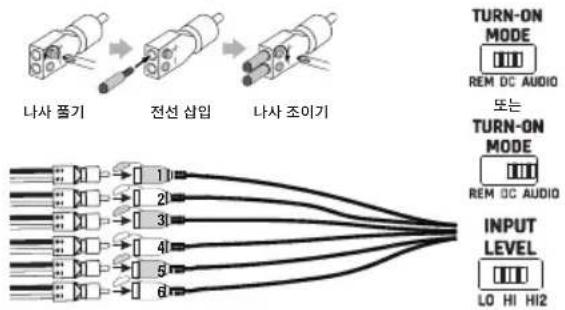

- 상위 레벨 입력: 오디오 시스템의 소스 장치에 라인 레벨 출력이 없을 경우 제공된 상위 레벨 입력 어댑터를 사용하여 소스 장치의 스피커 출력선을 엠프의 RCA 입력에 연결합니다. 12V DC 오프셋 기능이 신호를 감지하면 엠프 전원이 켜집니다.

참고: 차량 스피커의 전선을 6개까지 맨프에 연결할 수 있습니다. 예를 들어 전면 좌우 트위터를 입력 1과 2에, 전면 좌우 우퍼를 입력 3과 4에, 후면 좌우 풀레인지 스피커를 입력 5와 6에 연결할 수 있습니다. 이러한 스피커 각각의 신호를 가산하여 봄레인지 출력을 생성하고 필요한 경우 어느 맨프 출력선에나 할당할 수 있습니다. 자세한 내용은 "사운드 설정"을 첨조하십시오.

참고: 상위 레벨 신호를 사용할 경우, "Turn-on Mode" 스위치를 "DC" (베티리 전원을 사용할 때 커러면) 또는 "AUDIO"(소스 장치의 신호를 감지할 때 커러면)로 실정하고 "Input Level" 스위치를 "HI"로 실정하십시오 소리가 니지 않을 경우 "Input Level" 스위치를 "HI2"로 변경하십시오.


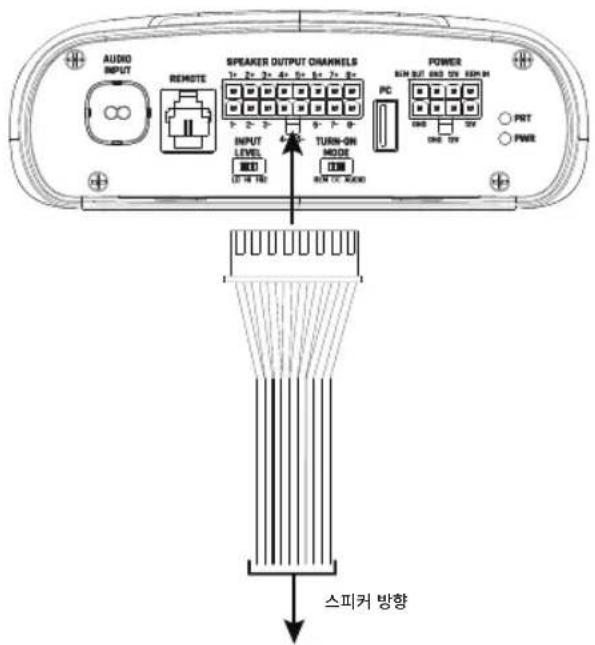

스피커 출력 연결부

스피커를 스피커 출력 와이어링 하니스의 선에 연결합니다. 극성을 확인하고 양극(+) 리드는 각각 해당 양극(+) 스피커 단자에, 음극(-) 리드는 각각 해당 음극(-) 스피커 단자에 올바르게 연결합니다. 그런 다음, 스피커 출력 와이어링 하니스를 DSP Amplifier에 꽃습니다.

참고: Infinity DSP Amplifier에 최대 8개의 스피커를 연결하고 Infinity 튜닝 소프트웨어를 사용하여 액프가 각 스피커에 전송할 수파수를 지정할 수 있습니다. 자세한 내용은 "사운드 설정"을 참조하십시오.

참고: 시스템에 추가 전력이 필요하다고 결정했다면 두 개 이상의 스피커 출력선을 사용하여 하나 이상의 앤프를 추가로 연결할 수 있습니다. 스피커 출력선을 원하는 만큼 새 엠프의 상위 레벨 일력에 연결하십시오. 중요: 외부 엠프의 오버드라이브 방지와 잡음 감소(있는 경우)를 위해 추가 엠프에 연결하는 채널의 출력 레벨을 조정하십시오.

중요: 스피커 출력 채널은 브리지 작동할 수 없습니다.

AUDIO INPUT REMOTE SPEAKER OUTPUT CHANNELS 1-2-3-4 5-6 7-8 9-10 INPUT LEVEL MED OUT OF TRD TURN-ON MODE COM POWER RUM OUT 600 500 RUM IN PC PRT PWR 스피커 방향

전선 색상 채널 명칭
흰색 채널 1 +
흰색/검은색 채널 1 -
회색 채널 2 +
회색/검은색 채널 2 -
녹색 채널 3 +
녹색/검은색 채널 3 -
보라색 채널 4 +
보라색/검은색 채널 4 -
주황색 채널 5 +
주황색/검은색 채널 5 -
파란색 채널 6 +
파란색/검은색 채널 6 -
빨간색 채널 7 +
빨간색/검은색 채널 7 -
노란색 채널 8 +
노란색/검은색 채널 8 -

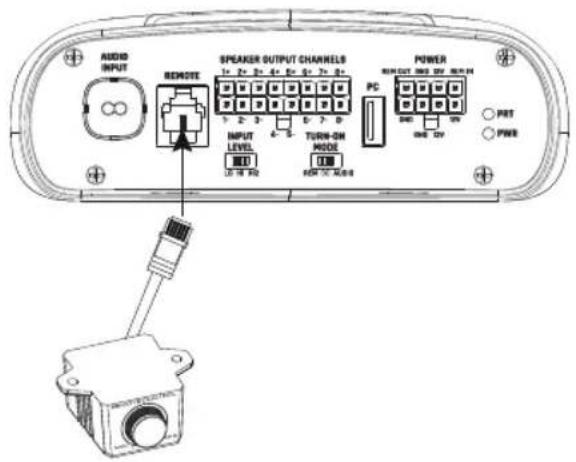

원격 저음 제어 장치 연결

원격 저음 제이 장치를 DSP Amplifier 제이판의 해당 입력에 꽃습니다. 판금 나사를 사용하여 계기판 아래와 같이 편리한 위치에 원격 장치를 장착합니다.

참고: 원격 저음 제어 장치를 "sub" 채널에 할당하면 채널 7 또는 8의 서브우퍼 출력 레벤을 제어할 수 있습니다. 튜닝 소프트웨어에서 서브우퍼 레벨을 -30dB에서 +6dB까지 조정할 수 있습니다. 이 기능은 저음 부스트 제어가 아닙니다. 저음 부스트 제어를 사용하려면 외부 서브우퍼 염프에서 원격 저음 제어 장치를 사용하는 것이 좋습니다.

AUDIO INPUT REMOTE SPEAKER OUTPUT CHANNELS 1x 2x 3x 4x 5x 6x 7x 8x INPUT LEVEL TURN-ON MODE PC POWER INPUT OUT ON OR ON ON POT PWR 2.0V 3.0V 3.0V 4.0V 4.0V 5.0V 3.0V 4.0V 3.0V 5.0V 3.0V 6.0V 3.0V 7.0V 3.0V 8.0V 3.0V 9.0V 3.0V 10.0V 3.0V 11.0V 3.0V 12.0V 3.0V 13.0V 3.0V 14.0V 3.0V 15.0V 3.0V 16.0V 3.0V 17.0V 3.0V 18.0V 3.0V 19.0V 3.0V 20.0V 3.0V 21.0V 3.0V 22.0V 3.0V 23.0V 3.0V 24.0V 3.0V 25.0V 3.0V 26.0V 3.0V 27.0V 3.0V 28.0V 3.0V 29.0V 3.0V 30.0V 3.0V 31.0V 3.0V 32.0V 3.0V 33.0V 3.0V 34.0V 3.0V 35.0V 3.0V 36.0V 3.0V 37.0V 3.0V 38.0V 3.0V 39.0V 3.0V 40.0V 3.0V 41.0V 3.0V 42.0V 3.0V 43.0V 3.0V 44.0V 3.0V 45.0V 3.0V 46.0V 3.0V 47.0V 3.0V 48.0V 3.0V 49.0V 3.0V 50.0V 3.0V 51.0V 3.0V 52.0V 3.0V 53.0V 3.0V 54.0V 3.0V 55.0V 3.0V 56.0V 3.0V 57.0V 3.0V 58.0V 3.0V 59.0V 3.0V 60.0V 3.0V 61.0V 3.0V 62.0V 3.0V 63.0V 3.0V 64.0V 3.0V 65.0V 3.0V 66.0V 3.0V 67.0V 3.0V 68.0V 3.0V 69.0V 3.0V 70.0V 3.0V 71.0V 3.0V 72.0V 3.0V 73.0V 3.0V 74.0V 3.0V 75.0V 3.0V 76.0V 3.0V 77.0V 3.0V 78.0V 3.0V 79.0V 3.0V 80.0V 3.0V 81.0V 3.0V 82.0V 3.0V 83.0V 3.0V 84.0V 3.0V 85.0V 3.0V 86.0V 3.0V 87.0V 3.0V 88.0V 3.0V 89.0V 3.0V 90.0V 3.0V 91.0V 3.0V 92.0V 3.0V 93.0V 3.0V 94.0V 3.0V 95.0V 3.0V 96.0V 3.0V 97.0V 3.0V 98.0V 3.0V 99.0V

사운드 설정

infinityspeakers.com에서 튜닝 소프트웨어 다운로드

1. Windows PC 또는 노트북을 인터넷에 연결하고 infinityspeakers.com으로 미동하여 DSP6840 Amplifier을 최신 그래픽 사용자 인터페이스를 다운로드하거나 제공된 USB 플레시 드라이브를 사용합니다.
2. 소프트웨어 설치 설정 마법사를 완료하고 컴퓨터를 Infinity DSP Amplifier에 연결합니다.

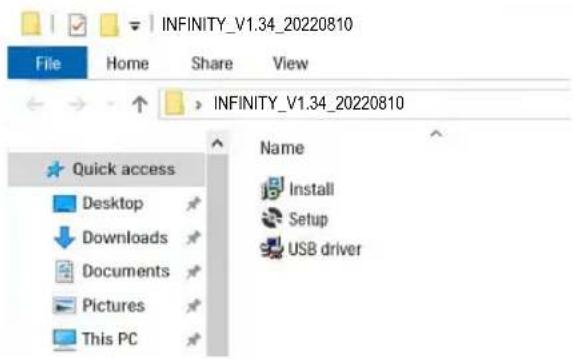

3. "Infinity DSP 소프트웨어"를 저장한 위치를 두 번 클릭합니다.

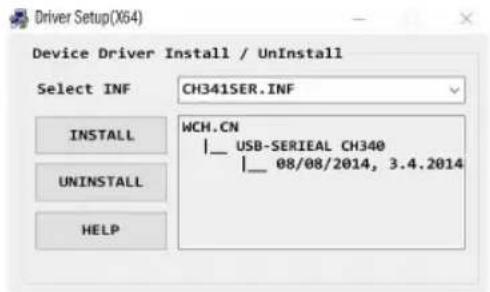

1. "USB 드라이버"를 두 번 클릭하고 설치를 클릭합니다.

참고:바이러스 백신 소프트웨어에서 컴퓨터 변경을 요청하면 허용하십시오.

Driver Setup(X64) Device Driver Install / UnInstall Select INF CH341SER.INF INSTALL WCH.CN |__ USB-SERIEAL CH340 |__ 08/08/2014, 3.4.2014 UNINSTALL HELP

1. "setup.exe"를 두 번 클릭합니다.

참고: 바이러스 백신 소프트웨이에서 컴퓨터 변경을 요청하면 허용하십시오.

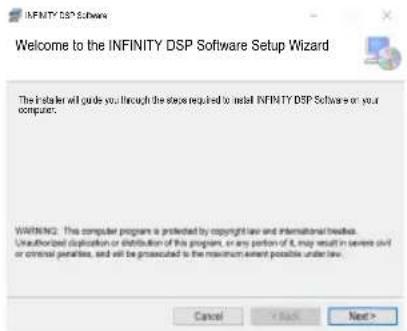

1. Infinity DSP Software Setup Wizard에서 "Next(다음)"를 클릭합니다.

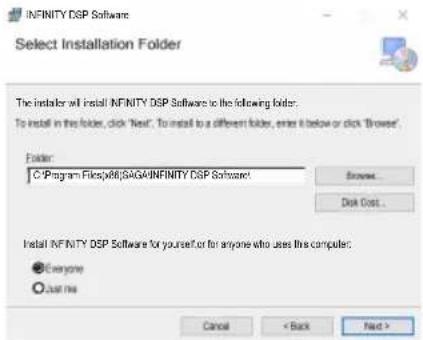

1. 선호하는 설치 풀더를 선택하거나 "Next(다음)"를 클릭하여 기본 위치를 선택합니다.

1. "Next(다음)"를 클릭하여 설치를 확인합니다. 바이러스 백신 소프트웨어에서 다시 한번 실치 완료를 확인합니다.
2. 소프트웨어 설치가 완료될 때까지 잠시 기다립니다...

10.설치가 완료되었습니다! 설정 마법사를 닫고 다음 섹션으로 진행합니다. 컴퓨터 화면에 다음 아이콘이 표시되어야 합니다.

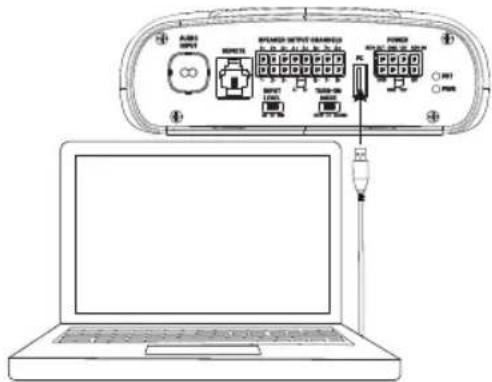

Infinity DSP Amplifier를 Windows PC에 연결

1. 포함된 USB 케이블을 사용하여 DSP Amplifier를 Windows PC 에 연결합니다.

2.오디오 소스 볼륨 레벨을 낮추고 Infinity DSP Amplifier에 전원을 공급하십시오.

1. 오디오 시스템을 활성화/전원 공급하고 모든 부품이 작동하는지 확인합니다.

참고: DSP Amplifier는 "EQ Off" 또는 프리셋 1로 작동하는 프리플래시드 EQ 프로필과 함께 제공됩니다.

1. PC를 Infinity DSP Amplifier에 연결하고 PC의 Infinity 소프트웨어 아이콘을 두 번 클릭한 다음, DSP 튜닝 소프트웨어를 엔니다.

참고: 소프트웨어에 "No Comm Port Available(사용 가능한 통신 포트 없음)"이라고 표시된 창이 나타나면 소프트웨어를 담고 컴퓨터에서 USB 케이블을 분리한 다음, 4단계로 돌아가십시오, 해당 창이 나타나지 않으면 5단계로 진행하십시오. DSP 소프트웨어를 충분히 익히고 사전 구성된 오디오 시스템 설정을 만들기 위해 연결되지 않은 DSP 소프트웨어를 작동할 수 있습니다.

1. 연결이 완료되었습니다! Tuning Procedure(튜닝 절차)를 계속하십시오...

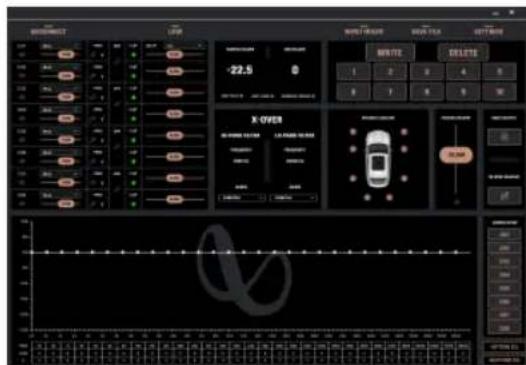

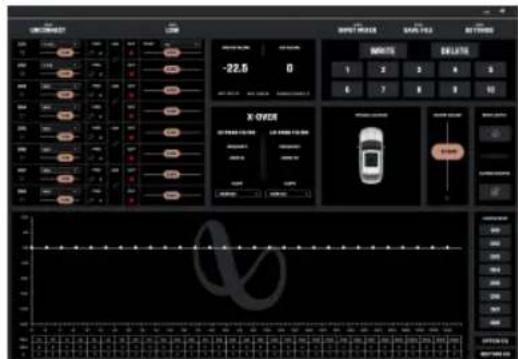

사용자 인터페이스 기능

Infinity 튜닝 소프트웨어에는 다음 컨트롤 기능이 있습니다:

1. Connected and Disconnected. 이 기능을 사용하여 매프와 Windows PC의 통신 여부를 결정할 수 있습니다.

2. Low and High. 이 기능을 사용하여 앱프 제어판에서 앱프의 하위 레벨 입력 또는 상위 레벨 입력 설정 여부를 결정할 수 있습니다.

3. 스피커 위치를 채널에 할당. 이 기능을 사용하여 DSP가 연결된 각 출력 채널에서 차량 스피커 유형과 위치를 지정할 수 있습니다.

4. 개별 채널 볼륨 제어 및 음소거. 각 채널의 상대 볼륨 레벨을 개별적으로 높이거나 낮추어 완벽한 레벨 일치 및 출력을 보장할 수 있습니다.

5. 0°/180° 위상 조정. 밸런스, 다이내믹 성능을 위해 각 채널의 위상을 개별적으로 설정할 수 있습니다.

6. 페어링된 채널의 Linking. 페어링된 채널을 연결하여 볼륨 및 트을 균등하게 적용할 수 있습니다.

7. Clipping 표시기. 각 채널에는 클리핑 표시기가 있어 10% 이상의 왜곡이 있으면 알려습니다. 왜곡이 있으면 표시기가 까질 때까지 클리핑 채널의 둘룸 레벨을 낮추십시오. 최상의 결과를 얻으러면 0dB에서 100Hz 및 1kHz 사인파로 측정하십시오.

8. Time delay. 시간 지연을 사용하여 음장의 초점을 차량 내 원히는 위치로 조정할 수 있습니다. 스피커가 원하는 초점 위치에 가까윤수록 지연이 길어집니다. 조정하려면 슬라이더를 오른쪽으로 끝어 지연을 늘리고 왼쪽으로 끝어 지연을 줄이십시오.

9. 인포메이션 디스플레이. 이 디스플레이에는 다음 통계가 표시됩니다: a. master volume 값

b. 채널 7 또는 8의 현재 subwoofer volume, 원격 저음 제어 장치 사용 시 -30dB\~+6dB 조정 가능.

c. 전원 입력 시 앱프가 읽는 voltage

d. 앱프의 현재 작동 온도

e.현재 시스템 구성.

1. X-OVER. DSP Amplifier에 연결된 각 스피커의 성능 효율성을 극대화하기 위해 고음 동과 및 저음 동과 크로스오버의 크로스오버 지점을 조정할 수 있습니다. 각 체널에 대해 선택할 수 있는 크로스오버 슬로프는 0/6/12/18/24/30/36/42/48dB로 설정할 수 있습니다.

2. Speaker location 보기. 사용 중인 앱프 채널, 차량에서 해당 스피커의 위치를 표시합니다.

3. Master Volume. 전체 시스템의 봄륨을 높이거나 낮추거나 전체 시스템을 음소거할 수 있습니다. 슬라이더를 위로 끌어 봄륨을 높이고 아래로 끌어 내리십시오. 스피커 아이콘을 클릭하여 오디오 시스템을 음소거하십시오.

4. Write/Delete. "Write(쓰기)"를 사용하면 최대 10개의 기본 오디오 설정을 프리셋으로 저장하여 액프에 적용할 수 있습니다. "write(쓰기)"를 클릭하고 프리셋 번호를 클릭한 다음, 프리셋을 저장하십시오. "delete(삭제)"와 프리셋 번호를 차례로 클릭한 다음, 프리셋을 삭제하십시오.

5. Input Mixer. 입력 미서 기능을 사용하면 입력 채널에서 특정 출력 채널로 오디오 신호를 할당할 수 있습니다. 또한 여러 입력 채널의 신호를 가산한 다음, 결과 신호를 특정 출력 채널에 적용하여, 흔히 스피커가 스피커 레벨 입력 신호를 사용할 때 가능한 가장 넓은 주파수 범위에서 재생되게 할 수 있습니다.

예: 트위터(고주파수 응답만)를 입력 채널 1에 연결하고 중간 범위스피커(중간 범위 주파수 응답만)를 채널 2에 연결했다면 이러한 각입력 신호를 가산한 새로운 플레인지 신호를 출력 채널 1에 연결한 풀레인지 스피커에 할당할 수 있습니다.

1. Save File. 이를 통해 선호하는 오디오 시스템 구성을 컴퓨터 폴더에 저장하여 나종에 사용할 수 있습니다. 또한 컴퓨터에서 이전 구성을 검색하여 연결된 엔프에 적용할 수 있습니다.

2. Settings. "Settings(설정)" 메뉴에서 다음 옵션을 제어할 수 있습니다.

a. 소프트웨어 언어 선택: English(영어), Spanish(스페인어), French(프랑스어), Chinese(중국어), Japanese(일본어) 중 선택
b. 앱프커기/끄기 지연을 위한 전원 설정(차량에 이 두 읍션이 필요할 경우)
c. 펌웨어업그레이드 및 소프트웨어의 최초 공장 설정 초기화

1. Reset Output 이 버튼을 사용하면 각 출력 채널의 스피커 유형, 차량 내 위치를 초기회할 수 있습니다.

2. EQ Mode. 각 체널에 맞게 31밴드 파라메트릭 또는 그래픽 EQ를 조정할 수 있습니다.

3. Parametric 또는 graphic EQ. 연결한 각 채널에 커스템 EQ 곡선을 적용할 수 있습니다. 주어진 주파수 레벨을 높이려면 슬라이더를 위로 고십시오. 낮추려면 슬라이더를 아래로 고십시오.

4. EQ Setup. 이 EQ 설정 기능을 사용하면 EQ 곡선을 적용하려는 채널을 클릭하여 선택할 수 있습니다.

참고: FREQ, GAIN 및 Q 필드에는 EQ 슬라이더를 움직여 변경한 값이 표시됩니다. Graphic EQ Mode(그래픽 EQ 모드)에서는 Gain 만 조정할 수 있습니다. Parametric EQ Mode(파라메트릭 EQ 모드)에서는 Frequency, Gain 및 Q를 모두 조정할 수 있습니다. 슬라이더를 사용하거나 F, G 및 Q 필드에 특정 값을 입력하여 이러한 조정을 수행할 수 있습니다.

1. BypBppEQ and(Bestore EQ)

를 사용하면 EQ 설정을 평탄화하여 튜닝 중 차이를 들을 수 있습니다. "Restore EQ(EQ 복원)"를 사용하면 모든 EQ 조정을 이전 설정으로 되돌립니다.

1. Reset EQ-이 버튼은 EQ를 공장 설정으로 되돌립니다.

사양

• RMS 전원 출력(W x 채널) @ 2Ω: 60W x 8
• RMS 전원 출력(W x 체널) @ 4Ω: 40W x 8
- 앱프 등급: Class D
- 배터리 전압 범위(V): 8V\~16V
- 선택 가능 켜기 모드: 12V, 오디오 신호 감지, DC 오프셋, 12V 원격 출력
- LED 표시등: 빨간색/초록색
- 주파수 응답: 10Hz\~22kHz @ -3dB
-신호대 잡음비:90dB
-신호대 잡음비(CEA-2006):75dB
- THD+N @ 4Ω: <1%
- 입력 감도, 선택 가능: 상위 레벨 또는 하위 레벨
- 입력 감도 - 하위 레벨: 680mV\~6V
- 입력 감도 - 상위 레벨: 1.6V-15V
- 가변 크로스오버: 모든 체널: 0\~48dB 슬로프 선택 기능 HPF, LPF, 대역 동과
- 게인, 가변: PC 사용 모든 채널
- 서브우퍼 레벨, 가변: PC 소프트웨어의 채널 7과 8 또는 -30-+6dB 액세서리 리모컨
- 퓨즈 정격: 40A
• 최소 권장 전력/접지 전선 게이지: 8awg
• 스피커 레벨 입력: 예(RCA 어댑터)
- 원격 저음 제어 장치: 구성
- 길이: 237.5mm (9-3/8")
- L|H|: 144mm (5-11/16")
- 높이: 49.5mm (1-15/16")
-종량:약1,000g
- 보호: DC, OVP, UVP, OCP, OTP

문제 해결

오디오가 나오지 않고 전원 표시등이 꺼져 있습니다.

- BATT+ 및/또는 REM 단자에 전압이 없거나 접지 연결이 불량하거나 없습니다. VOM으로 앤프 단자의 전압을 점검하십시오.

오디오가 재생되지 않고 보호 표시등이 깜박입니다.

- 앱프 출력의 DC 전압. 앱프를 점검해야 할 수 있습니다. 서비스 정보는 등봉된 보증서를 참조하십시오.

오디오가 나오지 않고 보호, 전원 표시등이 깜박입니다.

• BATT+연결 전압이 9V 미만입니다. 치량충전 시스템을 점검하십시오.

오디오가 나오지 않고 보호 표시등이 켜져 있습니다.

- 엠프가 과열되었습니다. 엠프 장착 위치에서 냉각 차단 여부를 확인하십시오. 스피커-시스템 임피던스가 지정된 한도 내인지 확인하십시오. 또는 BATT+ 연결 전압이 16V를 초과했거나 8V 미만일 수 있습니다. 차량 충전 시스템을 점검하십시오.

앱프 퓨즈가 계속 나갑니다.

- 배선이 잘못 연결되었거나 합선되었습니다. 설치 주의 사항과 절치를 검토하십시오. 배선 연결을 점검하십시오.

오디오 왜곡.

- 게인이 제대로 설정되지 않았습니다. Individual Channel Volume (개별 채널 볼륨) 및/또는 Mater Volume(마스터 볼륨) 설정을 확인하십시오. 스피커 전선의 합션이나 접지를 점검하십시오. 엠프나 소스 장치에 결함이 있을 수 있습니다.

오디오가 왜곡되고 보호 표시등이 깜박입니다.

- 스피커나 전신의 합신. 합신이 발생한 스피커나 전선을 찾기 위해 스피커 리드를 한 번에 하나씩 분리한 다음, 수리하십시오.

음악에 역동성이나 "타격감"이 부족합니다.

- 스피커가 제대로 연결되지 않았습니다. 0°/180° 위상 조정을 사용하고 엠프와 스피커에서 스피커 연결을 확인하십시오.
