Reference 7005A - 오디오 수신기 INFINITY - 무료 사용 설명서

제품 유형	오디오 수신기(앰프)
브랜드	Infinity
모델	Reference 7005A
크기(가로x세로x깊이)	360 mm x 56 mm x 180 mm
무게	4,02 kg
전원	9-16 V DC, 퓨즈 30 A x 3
출력 전력(4Ω)	4 x 50 W RMS + 1 x 320 W RMS
출력 전력(2Ω)	4 x 75 W RMS + 1 x 500 W RMS
브리지 모드 출력(4Ω)	2 x 150 W RMS
주파수 응답	10 - 40 kHz (전면/후면), 10 - 320 Hz (서브우퍼)
크로스오버 필터	하이패스/로우패스 32-320 Hz, 12 dB/옥타브
입력 감도(라인)	200 mV - 2,0 V RMS
입력 감도(하이 레벨)	2,0 V - 20 V RMS
신호 대 잡음비	80 dB
총 고조파 왜곡	< 1 %
주요 기능	게인 조정, 가변 크로스오버, 저음 증폭, 저음 리모컨
안전 기능	과열, 단락, 저전압 및 과전압 보호
관리 및 청소	부드럽고 마른 천으로 닦으십시오
예비 부품 및 수리 가능성	교체 가능한 퓨즈, 표준 배선

자주 묻는 질문 - Reference 7005A INFINITY

Infinity Reference 7005A 앰프를 어떻게 설치합니까?

통풍이 잘 되는 건조한 장소를 선택하십시오. 승객에게 방해가 되지 않도록 앰프를 장착하십시오. 설치 전에 배터리의 음극 단자를 분리하십시오. 보안경을 착용하십시오.

전원과 접지를 어떻게 배선합니까?

BATT+ 와이어를 퓨즈를 통해 배터리 양극 단자에 연결하십시오. REM을 제어 신호(점화)에 연결하십시오. 접지(GND)를 섀시의 깨끗한 접지 지점에 연결하십시오. 4 AWG 케이블을 사용하십시오.

앰프 게인을 어떻게 조정합니까?

게인을 최소로 시작하십시오. 소스 볼륨을 3/4까지 올리십시오. 왜곡이 들릴 때까지 게인을 점차 높인 다음 약간 줄이십시오.

HPF, LPF 및 FULL 모드는 무엇을 의미합니까?

HPF(하이패스)는 높은 주파수를 통과시키며 서브우퍼와 이상적입니다. LPF(로우패스)는 저음을 유지하며 풀레인지 스피커에 사용됩니다. FULL은 전체 스펙트럼을 통과시키며 서브우퍼 없이 사용됩니다.

전원 표시등이 꺼져 있고 소리가 나지 않는 경우 어떻게 해결합니까?

전압계로 BATT+ 및 REM 단자의 전압을 확인하십시오. 접지가 올바른지 확인하십시오. 퓨즈와 연결부를 점검하십시오.

보호 표시등이 4초마다 깜박이는 이유는 무엇입니까?

이는 출력에 직류 전압이 있음을 나타냅니다. 앰프에 점검이 필요할 수 있습니다. 보증을 확인하십시오.

앰프 과열을 어떻게 방지합니까?

앰프를 통풍이 잘 되는 곳에 장착하고 방열판이 아래를 향하지 않도록 하십시오. 공기 순환을 방해하는 것이 없는지 확인하십시오.

엔진 노이즈(윙윙거리는 소리)를 어떻게 제거합니까?

먼저 접지 연결을 확인하십시오. 게인을 줄이십시오. RCA 케이블을 전원선에서 멀리 배치하십시오. 필요한 경우 알터네이터 필터를 설치하십시오.

저음 리모컨의 기능은 무엇입니까?

저음 리모컨(옵션)은 앰프에 접근하지 않고 원격으로 서브우퍼 레벨을 조정할 수 있습니다.

퓨즈 사양은 무엇입니까?

앰프는 각각 30A 퓨즈 3개를 사용합니다. 동일한 교체용 퓨즈를 사용하십시오.

사용 설명서 Reference 7005A INFINITY

참고: 엠프를 장착하기 선 모든 배선을 연결하는 것이 좋습니다.

중요: 설치하기 전에 차량 배터리 음극(-) 단자의 연결을 분리하십시오.

• 공구를 사용할 때는 반드시 눈 보호용 장비를 작용하십시오.
• 습기가 없는 안전한 장착 위치를 선택하십시오. 장착하려는 양쪽 표면의 간격을 확인합니다. 나사나 선이 브레이크 라인, 연료 라인 또는 와이어링 하니스를 툴지 않는지, 선 배치가 차량의 인전한 작동을 방해하지 않는지 확인합니다. 장착 부위에 드릴 작업을 하거나 절단할 때는 주의하십시오.
  • 공기가 충분히 순환되는 위치를 선택하십시오.
• 히트 싱크가 아래를 향하게 하여 앱프를 장착하지 마십시오. 앱프의 냉각을 방해하게 됩니다.
• 밝이나 트링크의 짐이 음직임에 따라 손상되지 않도록 앱프를 장착하십시오.

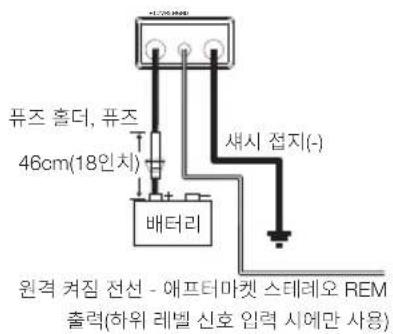

전원 및 접지 배선

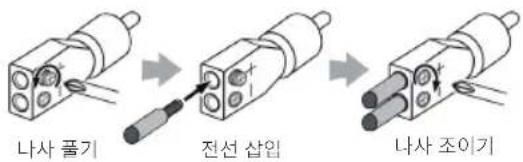

앤프 측:

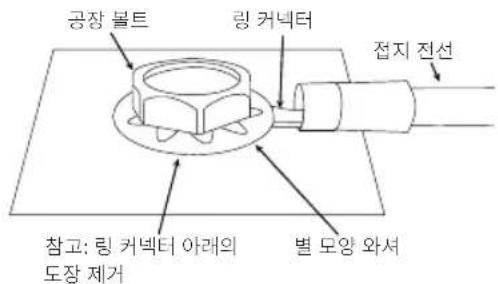

접지 위치 측:

입력 신호 배선

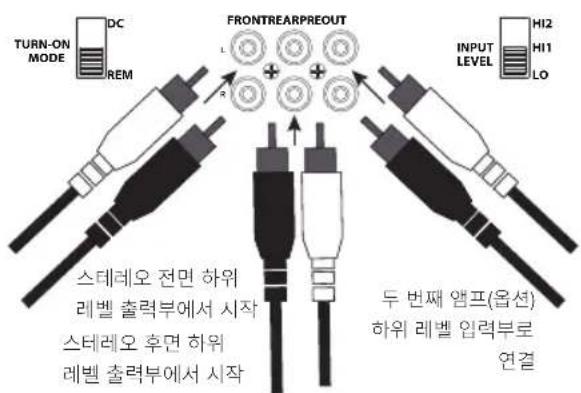

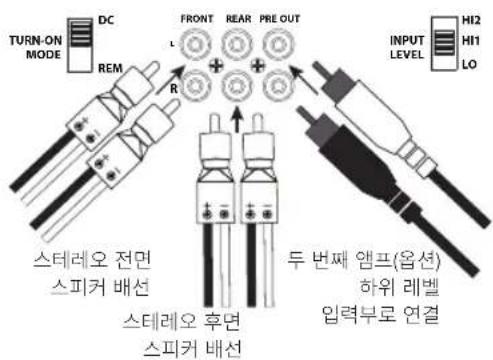

Reference 3004A 하위 레벨 신호

참고: 하위 레벨 신호 및 원격 커짐 리드선을 사용하려면
"TURN-ON MODE" 스위치를 "REM"로 설정하고 "INPUT LEVEL" 스위치를 "LO"로 설정하십시오.

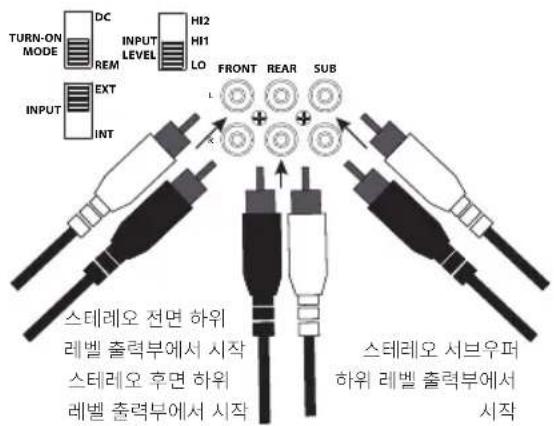

Reference 7005A 하위 레벨 신호

참고: 하위 레벨 신호 및 원격 켜짐 리드선을 Reference 7005A 와 함께 사용하려면 "TURN-ON MODE" 스위치를 "REM SUB" INPUT" 스위치를 "EXT"로, "INPUT LEVEL" 스위치를 "LO"로 설정하십시오.

Reference 3004A 상위 레벨 신호

참고: 상위 레벨 신호 사용하려면 "TURN-ON MODE" 스위치를 "DC"로 설정하고 "INPUT LEVEL" 스위치를 "HI1"로 설정하십시오. 소리가 나지 않을 경우 "INPUT LEVEL" 스위치를 "HI2"로 변경하십시오.

Reference 7005A 상위 레벨 입력 신호

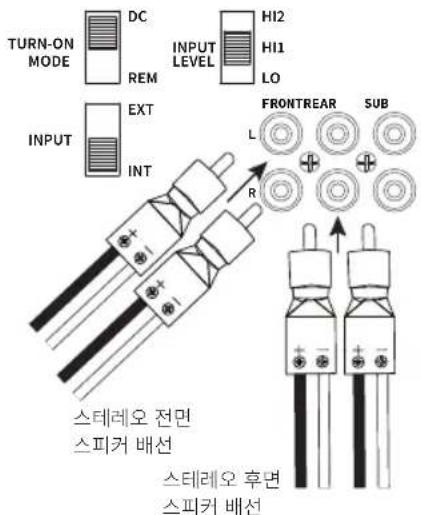

참고: 상위 레벨 신호를 Reference 7005A 와 함께 사용하려면 "TURN-ON MODE" 스위치를 "DC"로, SUB "INPUT" 스위치를 "INT"로, "INPUT LEVEL" 스위치를 "HI1"로 설정하십시오. 소리가 나지 않을 경우 "INPUT LEVEL" 스위치를 "HI2"로 변경하십시오.

출력 배선

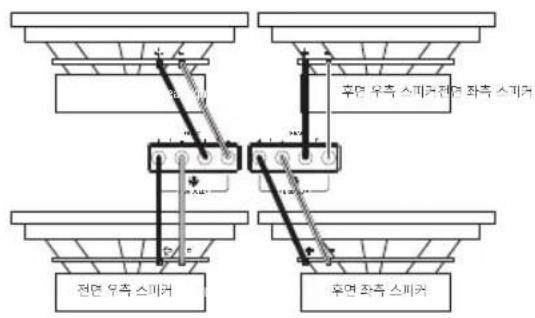

Reference 3004A 4채널 출력(4Ω/2Ω)

Reference 3004A 3채널 출력(전면: 4Ω/2Ω, 후면: 4Ω)

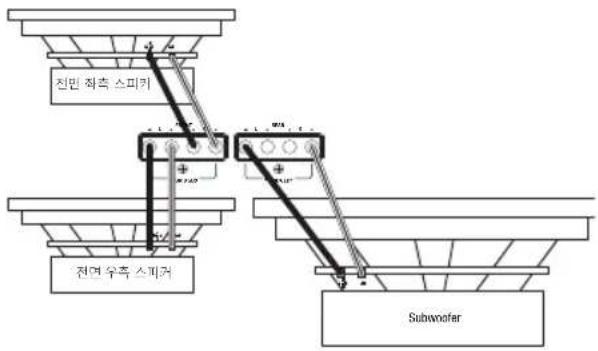

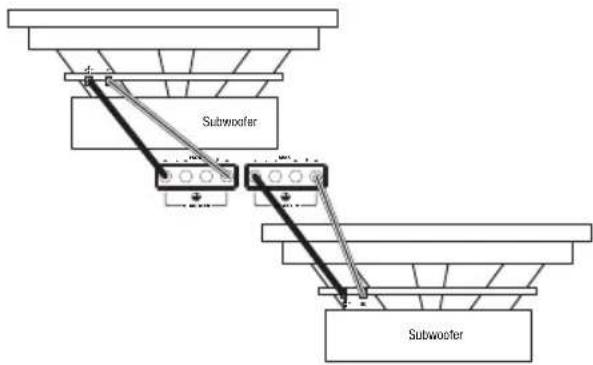

Reference 3004A 2채널 출력(4Ω)

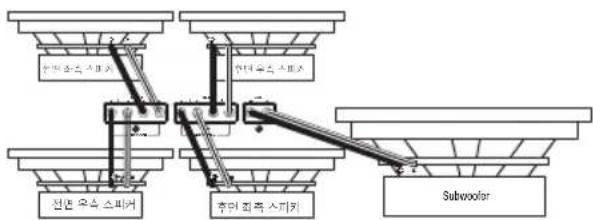

Reference 7005A 5채널 출력(4Ω/2Ω)


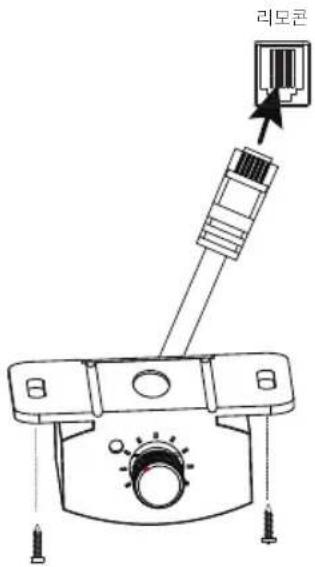

원격 저음 컨트롤러 연결(REFERENCE 7005A 만해당)

게인,크로스오버 및 저음 부스트 설정

게인 설정

1. GAIN 컨트롤을 최소로 설정하고 크로스오버 제어가 충간을 향하도록 한 상태에서 시작하십시오.
2. 전면 및 후면 채널의 경우 즐겨 듣는 음악을 선택하십시오. Reference 7005A 서브우퍼 채널의 경우 강한 저음이 있는 음악을 선택하십시오.
3. 송 출력의 3/4 수준으로 리시비의 볼륨 제어를 커십시오.
4. 저음 출력을 주의 깊게 들으면서 GAIN 컨트롤을 시계 방향으로 조정합니다. 돼곡이 들리면 GAIN 컨트롤을 시계 반대 방향으로 들려 낮추십시오.

크로스오버 모드 선택

전면/후면 채널에서 선호하는 크로스오버 모드를 선택할 수 있습니다.

특정 지점을 초과하는 주파수만 스피커에 도달할 수 있도록 하려면 HPF를 선택하십시오. 시스템에서 서브우퍼를 사용하여 플레인지 스피커에서 낮은 저음을 유지할 경우 사용할 것을 권장합니다.

특정 지점 미만의 주파수만 스피커에 도달할 수 있도록 하려면 LPF를 선택하십시오. 서브우퍼에 전원을 공급하기 위해 전면 또는 후면 채널을 연결하는 경우에 사용할 것을 권장합니다.

모든 주파수가 스피커에 도달할 수 있도록 하려면 FULL를 선택하십시오. 시스템에서 서브우퍼를 사용하지 않는 경우에 사용할 것을 권장합니다.

참고: Reference 7005A 서브우퍼 체널의 크로스오버 모드는 저음 통과 전용입니다.

크로스오버 주파수 선택

청취자의 취향에 맞게 크로스오버 지점을 선택하십시오. 다이얼을 원쪽으로 돌리면 크로스오버 지점을 낮추고 오른쪽으로 돌리면 크로스오버 지점을 높입니다. 동축 스피거와 서브우퍼의 정확한 크로스오버 설정은 청취자의 취향에 따라 다릅니다.

서브우퍼 위상 선택(Reference 7005A 만 해당)

PHASE 스위치를 앞뒤로 전환해 저음 출력이 가장 깨끗한 설정을 선택하십시오.

저음 부스트 선택(Reference 7005A 만 해당)

사용자의 취향에 맞춰 BASS-BOOST 제어를 시계 또는 반시계 방향으로 조정합니다.

사양

	Reference 3004A	Reference 7005A
4Ω에서 전원 출력	75W RMS x 4	50W RMS x 4,320W x 1
2Ω에서 전원 출력	100W RMS x 4	75W RMS x 4,500W x 1
브리지 방식 모드의전원 출력	200W RMS x 2(4Ω)	150W RMS x 2(4Ω)
주파수 응답 10~40kHz		10~40kHz/10~320Hz
크로스오버 주파수	32~320Hz 가변,12dB/옥타브	32~320Hz 가변고음/저음 통과(전면/후면), 32~320Hz저음 동과(서브우퍼),12dB/옥타브
라인 레벨 입력민감도	200mVrms~2.0Vrms	200mVrms~2.0Vrms
상위 레벨 입력민감도	2.0Vrms~20Vrms 2	0Vrms~20Vrms
신호 대 잡음비 >80dB	>80dB
정격 출력에서THD+N	<1% <1%
퓨즈 정격 30 x 2 30 x 3
작동 전압 9V~16V 9V~16V
치수(너비 x 높이 x 깊이)	320mm x 55.5mmx 180mm(12-5/8" x2-3/16" x 7-1/8")	360mm x 56mm x180mm(14-3/16" x2-3/16" x 7-1/8")
중량	3.15kg 4.02kg
권장하는 전선 게이지	8 4

문제 해결

오디오가 나오지 않고 전원 표시등이 꺼져 있습니다.

- BATT+ 밟/또는 REM 단자에 전압이 없거나 접지 연결이 불량하거나 없습니다. VOM으로 앤프 단자의 전압을 점검하십시오.

오디오가 나오지 않고 보호 표시등이 4초마다 깜박입니다.

- 앱프 출력의 DC 전압. 앱프를 점검해야 할 수 있습니다. 시비스 정보는 등봉된 보증서를 참조하십시오.

오디오가 나오지 않고 보호, 전원 표시등이 깜박입니다.

- BATT+ 연결 전압이 9V 미만입니다. 차량 충전 시스템을 점검하십시오.

오디오가 나오지 않고 보호 표시등이 켜져 있습니다.

- 엠프가 과열되었습니다. 엠프 장착 위치에서 냉각 차단 여부를 확인하십시오. 또는 BATT+ 연결 전압이 16V를 초과했거나 8.5V 미만일 수 있습니다. 차량 충전 시스템을 점검하십시오.

앱프 퓨즈가 계속 나갑니다.

- 배선이 잘못 연결되었거나 합선되었습니다. 배선 연결을 점검하십시오.

오디오 왜곡.

- 게인이 제대로 설정되지 않았습니다. 설정을 점검하십시오. 전선의 합선이나 접지를 점검하십시오. 엠프나 소스 장치에 결함이 있을 수 있습니다.

오디오가 왜곡되고 보호 표시등이 깜박입니다.

- 스피커나 전선의 합션. 합선이 발생한 스피커나 전선을 찾기 위해 스피커 리드를 한 번에 하나씩 분리한 다음, 수리하십시오.

음악에 역동성이나 "타격감"이 부족합니다.

- 스피커가 제대로 연결되지 않았습니다. 적절한 극성으로 스피커가 연결되었는지 점검하십시오.

엔진을 켜을 때 시스템에 끼익찍하거나 딸짝하는 엔진 소음이 있습니다.

- 엠프가 교류 발전기 소음을 수신하고 있습니다. 먼저 느슨하거나 부적절한 접지는 소음의 주 원인 중 하나이므로 엠프의 접지 연결을 점검하십시오. 게인을 꿈니다. RCA 오디오 케이블을 전선에서 멀리 옮기십시오. 필요 시 배터리와 교류 발전기 사이의 전선에 교류 발전기 소음 필터를 설치하십시오.
