Reference 7005A - 音频接收器 INFINITY - 免费用户手册

产品类型	音频接收器（功放）
品牌	Infinity
型号	Reference 7005A
尺寸（长 x 高 x 深）	360 mm x 56 mm x 180 mm
重量	4.02 kg
电源	9-16 V DC，保险丝 30 A x 3
输出功率（4 Ω）	4 x 50 W RMS + 1 x 320 W RMS
输出功率（2 Ω）	4 x 75 W RMS + 1 x 500 W RMS
桥接模式输出功率（4 Ω）	2 x 150 W RMS
频率响应	10 - 40 kHz（前/后），10 - 320 Hz（低音炮）
分频滤波器	高通/低通 32-320 Hz，12 dB/octave
输入灵敏度（线路）	200 mV - 2.0 V RMS
输入灵敏度（高电平）	2.0 V - 20 V RMS
信噪比	80 dB
总谐波失真	< 1%
主要功能	增益调节、可变分频、低音增强、低音遥控
安全保护	过热保护、短路保护、欠压和过压保护
维护与清洁	用干软布清洁
备件与可维修性	可更换保险丝，标准接线

常见问题 - Reference 7005A INFINITY

如何安装 Infinity Reference 7005A 功放？

选择干燥且通风良好的位置。安装功放时确保不干扰乘客。安装前断开电池负极。佩戴护目镜。

如何连接电源和接地？

将 BATT+ 线通过保险丝连接到电池正极。将 REM 连接到控制信号（点火）。将接地线（GND）连接到底盘干净的接地点。使用 4 AWG 规格的电缆。

如何调节功放的增益？

从增益最小开始。将音源音量调至 3/4。逐渐增大增益直至听到失真，然后稍微减小。

HPF、LPF 和 FULL 模式是什么意思？

HPF（高通）允许高频通过，适合搭配低音炮。LPF（低通）保留低频，适合全频扬声器。FULL 允许全频通过，无需低音炮。

如何解决电源指示灯熄灭且无声的问题？

用电压表检查 BATT+ 和 REM 端子的电压。确保接地正确。检查保险丝和连接。

为什么保护指示灯每 4 秒闪烁一次？

这表明输出存在直流电压。功放可能需要检修。请咨询保修。

如何避免功放过热？

将功放安装在通风良好的地方，不要将散热器朝下放置。确保没有物体阻碍空气流通。

如何消除发动机噪音（啸叫声）？

首先检查接地连接。降低增益。将 RCA 线远离电源线。如有必要，安装交流发电机滤波器。

低音遥控器的功能是什么？

低音遥控器（可选）允许在不接触功放的情况下远程调节低音炮的电平。

保险丝的规格是什么？

功放使用 3 个 30 A 的保险丝。请使用相同的替换保险丝。

用户手册 Reference 7005A INFINITY

部件名称	目标部件	有害物质或元素
		铅(Pb)	汞(Hg)	镉(Cd)	六价铬(Cr(VI))	多溴联苯(PBB)	多溴二苯醚(PBDE)
框体	外壳,面板,背板等	×	0	0	0	0	0
电路板	印刷电路板,电路板上的电子零件,内部相关连接线	×	0	0	0	0	0
零部件	电容,连接器等	×	0	0	0	0	0
附件	电源线,说明书,包装等	0	0	0	0	0	0

本表格依据 SJ/T 11364 的规定编制

0: 表示该有害物质在该部件所有均质材料中的含量均在 GB/T 26572 规定的限量要求以下。

X: 表示该有害物质至少在该部件的某一均质材料中的含量超出 GB/T 26572 规定的限量求。

在中华人民共和国境内销售的电子电气产品上将印有“环保使用期”(EPuP)符号。圆圈中的数字代表产品的正常环保使用年限。

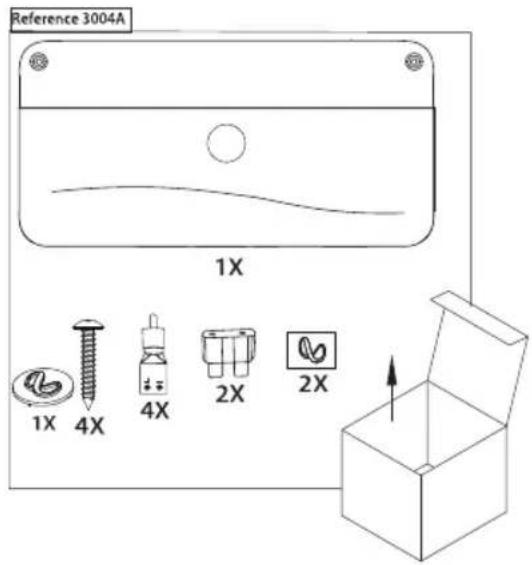

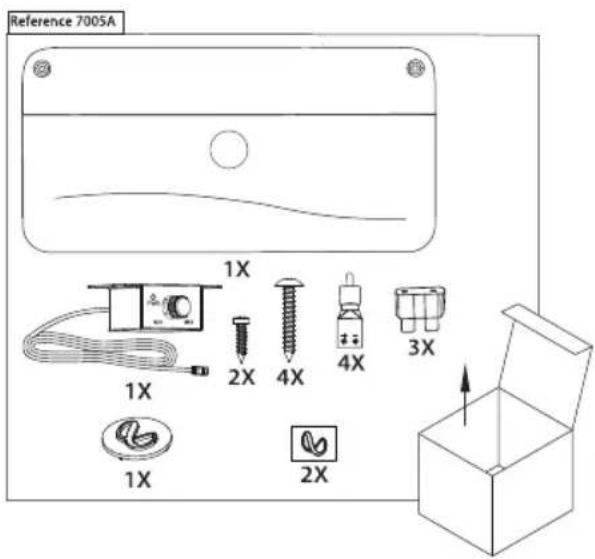

WHAT'S IN THE BOX

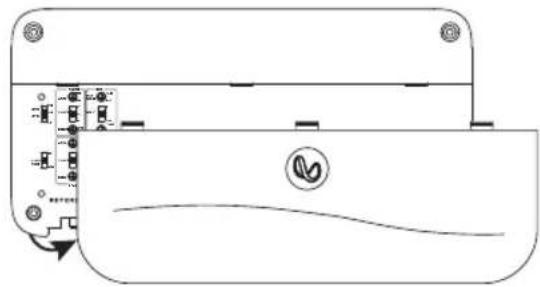

1. Remove panel cover


注意：建议您在安装放大器之前完成所有导线连接。

重要提示：开始安装前，请先断开汽车的负极（-）电池端子连接。

• 使用工具时，应始终佩戴护目镜。
• 选择一个安全的安装位置，避免潮湿。确认并清空安装位置表面的两侧空间。确保螺丝和电线不会刺穿制动管线、燃料管线或任何线束，且布线不会对车辆的安全驾驶造成干扰。在安装区域进行钻孔或切割时应小心谨慎。
• 选择具有足够空气流通的位置。
• 安装时请勿将散热器朝向下，以免干扰放大器冷却。
• 安装放大器时，请确保其不会被后座乘客踢碰，或因车尾箱内物品晃动而被撞坏。

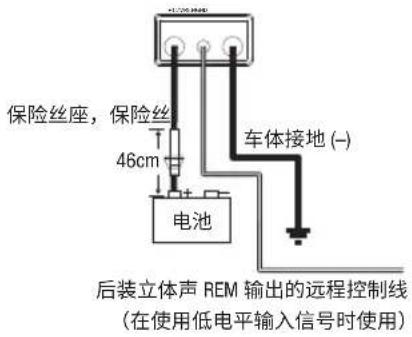

电源和接地接线

放大器：

接地位置：

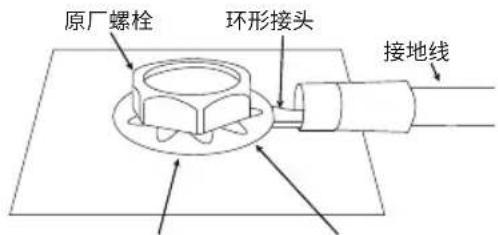

注意：请清理环形接头下的油漆 星形垫圈

输入信号接线

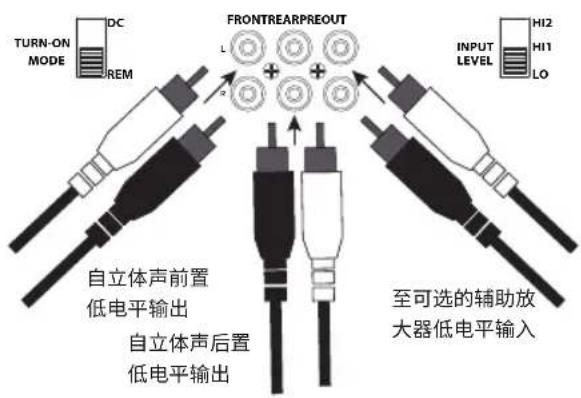

Reference 3004A 低电平信号

注意：使用低电平信号和远程导通线时，将 "TURN-ON MODE" 开关转到 "REM"，然后将 "INPUT LEVEL" 开关转到 "LO"。

ZH-CN

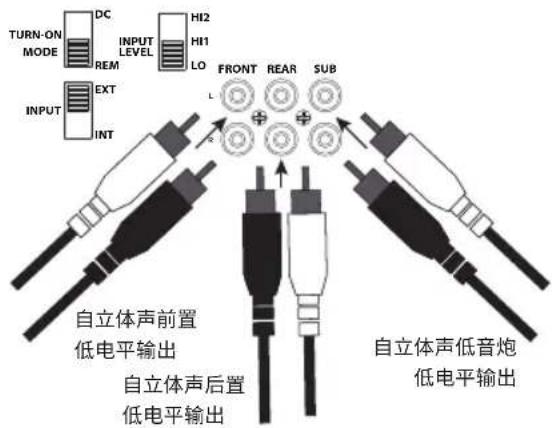

Reference 7005A 低电平信号

注意：使用 Reference 7005A 以及低电平信号和远程导通线时，将 "TURN-ON MODE" 开关转到 "REM"，将 SUB "INPUT" 开关转到 "EXT"，然后将 "INPUT LEVEL" 开关转到 "LO"。

注意：使用高电平信号时，将TURN-ON MODE"开关转到"DC”，然后将"INPUT LEVEL"开关转到"HI1"。如果没听到声音，请将"INPUT LEVEL"。HI2

注意：使用 Reference 7005A 和高电平信号时，将 "TURN-ON MODE" 开关转到 "DC"，将 SUB "INPUT" 开关转到 "INT"，然后将 "INPUT LEVEL" 开关转到 "HI1"。如果没听到声音，请将 "INPUT LEVEL"。HI2

输出接线

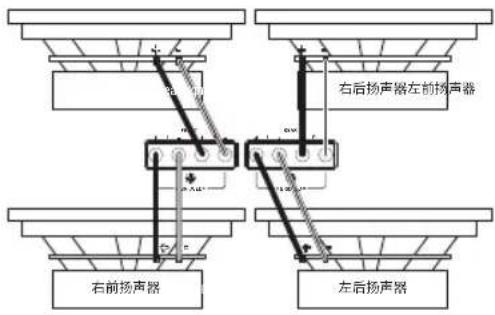

Reference 3004A 四声道输出 (4ohm/2ohm)

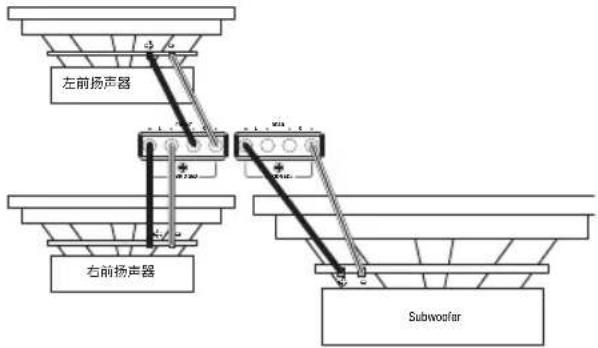

Reference 3004A 三声道输出（前置：4ohm/2ohm；后置：4ohm）

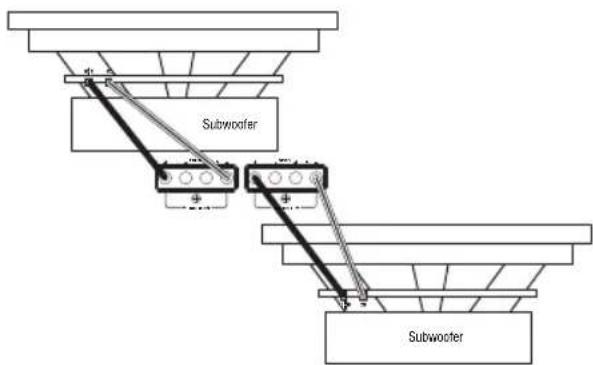

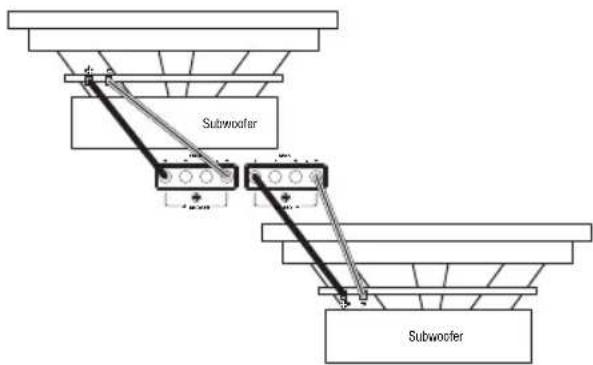

Reference 3004A 双声道输出 (4ohm)


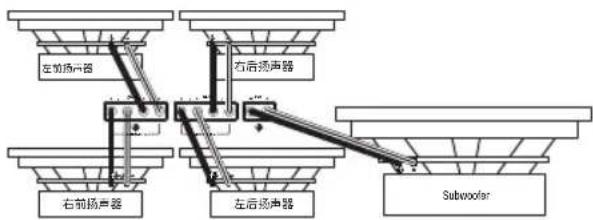

Reference 7005A 五声道输出 (4ohm/2ohm)


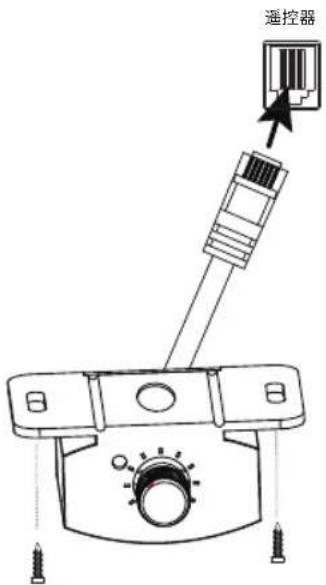

连接远程低音控制器（仅限 REFERENCE 7005A）

设置增益，分频和低音增强

设置增益

1. 首先将 GAIN 控件设置为最小, 然后将分频控件旋转到中间位置。
2. 对于前后声道，请播放您熟悉的音乐。对于 Reference 7005A 的低音炮声道，请播放包含大量低音内容的音乐。
3. 将接收器上的音量控件调到其总输出的 %。
4. 顺时针调整 GAIN 控件, 仔细聆听低音输出。如果听到失真, 请逆时针旋转 GAIN 控件以降低增益。

选择分频模式

在前后声道上，您可以确定首选的分频模式。

选择 HPF 以只允许特定点以上的频率输出到扬声器。如果您的音响系统中包含低音炮，则建议使用此设置，因为它会使全频扬声器保持较少的低音。

选择 LPF 以只允许特定点以下的频率输出到扬声器。如果您要桥接前或后声道以支持低音炮，则建议使用此设置。

选择 FULL 以允许所有频率输出到扬声器。如果您的音响系统中没有使用低音炮，则建议使用此设置。

注意：Reference 7005A 的低音炮声道的分频模式仅为低通。

选择分频频率

选择适合聆听偏好的分频点。将旋钮拧向左边可降低分频点，拧向右边可提高分频点。请根据您的收听偏好调整同轴扬声器和低音炮的分频设置。

选择低音炮相位（仅限 Reference 7005A）

来回切换 PHASE 以确定可提供最清晰低音输出的设置。

选择低音增强（仅限 Reference 7005A）

根据自身喜好，顺时针或逆时针调整 BASS-BOOST 控件。

规格

	Reference 3004A	Reference 7005A
功率输出 @ 4 ohms 7	5 W RMS x 4	50 W RMS x 4,320 W x 1
功率输出 @ 2 ohms 1	100 W RMS x 4	75 W RMS x 4,500 W x 1
桥接模式下的功率输出	200 W RMS x 2 @4 ohms	150 W RMS x 2 @4 ohms
频率响应 10-40 K Hz		10-40 K Hz /10-320 Hz
分频频率	32-320 Hz 可变,12 dB/倍频程	32-320 Hz 可变,高通和低通(前置和后置);32-320 Hz低通(低音炮);12 dB/倍频程
线路电平输入灵敏度	200 mVrms -2.0 Vrms	200 mVrms -2.0 Vrms
高电平输入灵敏度	2.0 Vrms - 20 Vrms 2.0	Vrms - 20 Vrms
信噪比 >80 dB >80 dB
THD+N @ 额定功率	<1% <1%
保险丝额定电流 30 x 2 30 x 3
工作电压 9-16 V	9-16 V
尺寸(宽 x 高 x 深)	320 mm x55.5 mm x 180 mm	360 mm x56 mm x 180 mm
重量	3.15 kg	4.02 kg
建议线规	8	4

故障排除

无音频且电源指示灯关闭。

- BATT+ 和/或 REM 端子没有电压，接地线损坏或未接地。使用万用表检查放大器端子电压。

无音频且保护指示灯每4秒闪烁一次。

- 放大器输出直流电压故障。放大器可能需要维修；请参阅随附保修卡以了解维修信息。

无音频且保护和电源指示灯闪烁。

- BATT+ 连接的电压小于 9V。检查汽车充电系统。

无音频且保护指示灯亮起。

- 放大器过热。确保放大器散热口未被安装位置阻挡。或者，BATT+连接的电压可能大于16V（或小于8.5V）。检查汽车充电系统。

放大器保险丝熔断。

- 线路连接不正确，或存在短路。检查线路连接。

音频失真。

- 增益未正确设置。检查设置。检查电缆是否短路或接地不准确。放大器或源设备可能存在质量缺陷。

音频失真且保护指示灯闪烁。

- 扬声器或电线短路。一次移除一根扬声器引线，定位短路的扬声器或电线并修理。

音乐声缺乏动态范围或“冲击力”。

- 扬声器未正确连接。检查扬声器连接的极性是否正确。

引擎启动时系统中存在引擎噪声，如嘎嘎声或咔哒声。

- 放大器正在拾起交流发电机噪声。首先，检查放大器的接地连接，因为松散或错误的接地连接是引起噪声的主要原因之一。调低增益。将 RCA 音频电缆从电源线处移开。此外，也可能需要在电池和交流发电机之间的电源线上安装交流发电机噪声滤波器。

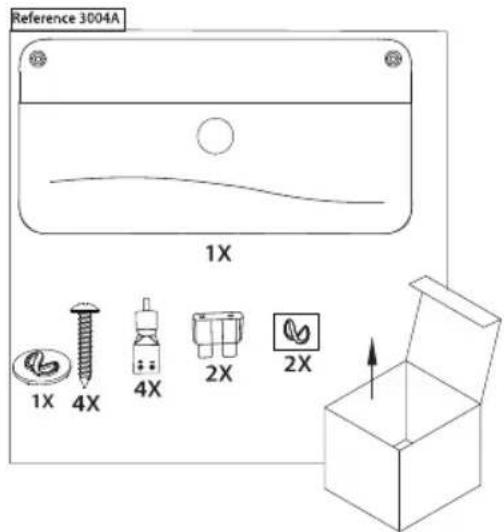

包装盒內物品

存取接口/控制面板

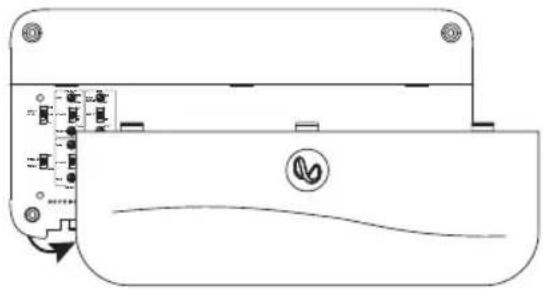

1. 向下滑動面板蓋


註：建議您先連接所有線續，然後再安裝功放。

重要事項：開始安裝之前，請先斷開汽車的負極（-）電池端子。

• 使用工具時，請始終佩戴護目鏡。
• 選擇一個遠離濕氣的安全安裝位置。檢查計劃的安裝表面兩側的距離。請確保螺絲或電線不會刺穿制動管線、燃料管線或任何線束，以及佈線不會干擾車輛的安全操控。在安裝區域鑽孔或切割時請小心。
• 選擇提供良好空氣流通的位置。
• 安裝功放時，請勿將散熱槽正面朝下，因為這會干擾冷卻。
• 裝載功放時，請確保功放不會被後座乘客踢碰，或因車尾箱內物品晃動而損壞。

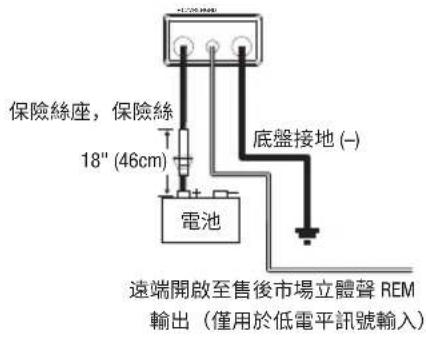

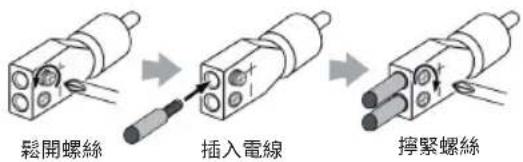

電源和接地佈線

在功放處：

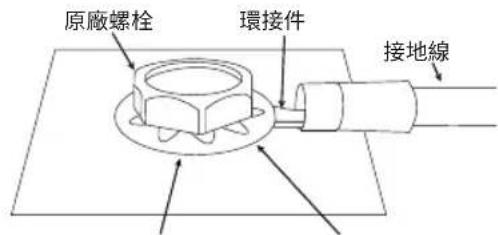

在接地位置：

註：除去環接件下的任何油漆 星形墊圈

輸入訊號的接線

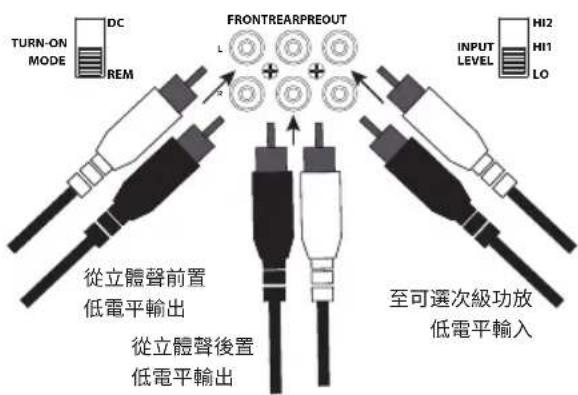

Reference 3004A 低電平訊號

註：當使用低電平訊號和遠端開啟導線時，請將「TURN-ON MODE」開關設定為「REM」，而將「INPU」開關設定為「LO」。

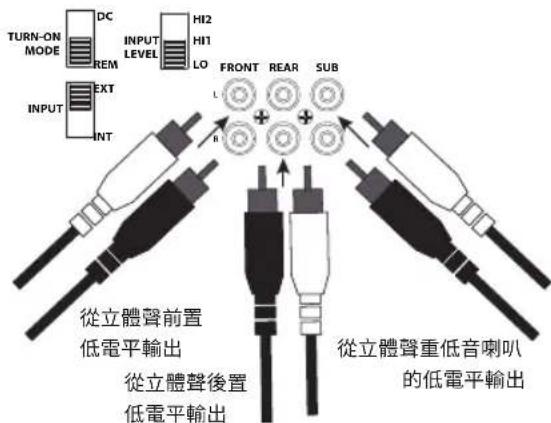

Reference 7005A 低電平訊號
ZH-TW

註：當使用 Reference 7005A 的低電平訊號和遠端開啟導線時，請將「TURN-ON MODE」開關設定為「REM，並將 SUB 「INPUT」開關設定為「」EX並將「」開關設定為「LO」。

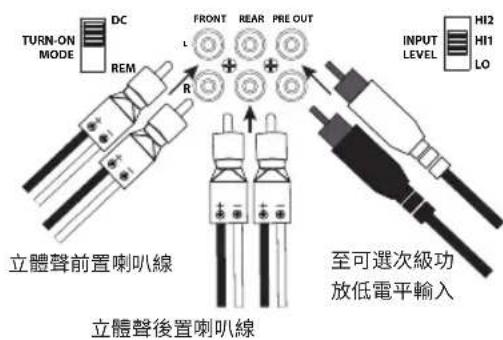

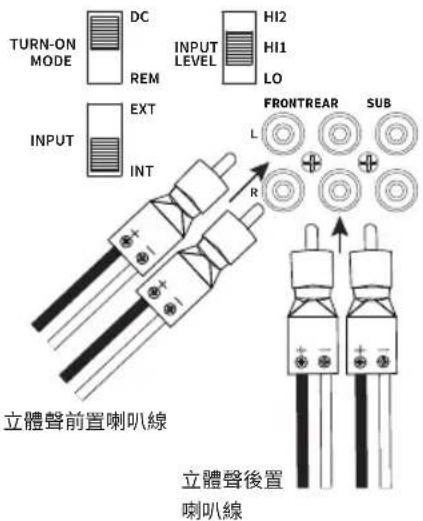

Reference 3004A 高電平訊號

註：當使用高電平訊號時，請將「TURN-ON MODE」開關設定為「DC」，而將「INPUT開關設定為「HI1」。如果沒有播放聲音，請將「INPUT開關設定為「」。HI2

Reference 7005A 高電平輸入訊號

註：當使用 Reference 7005A 的高電平訊號時，請將「TURN-ON MODE」開關設定為「DC」，將 SUB「INPUT」開關設定為「INT」，並將「INPUT開關設定為「」。如果沒有播放聲音，請將「INPUT開關設定為「」。HI2

輸出佈線

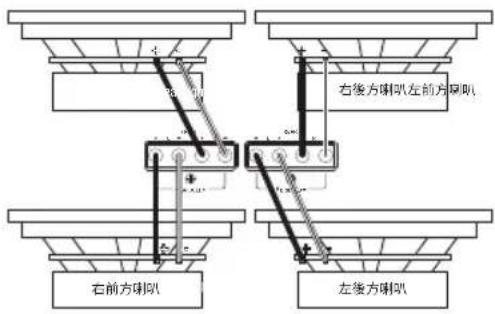

Reference 3004A 4 聲道輸出（4 歐姆/2 歐姆）

Reference 3004A 3 聲道輸出（前置：4 欧姆/2 欧姆；後置：4 欧姆）

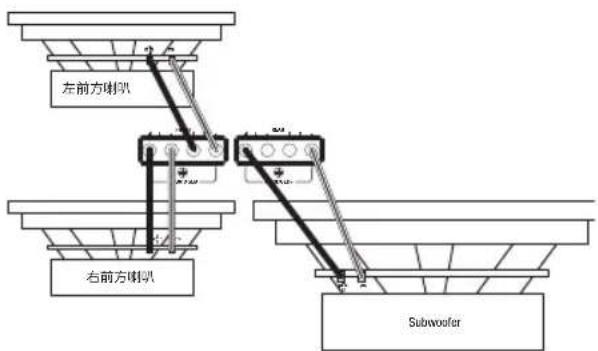

Reference 3004A 2 聲道輸出 (4 歐姆)

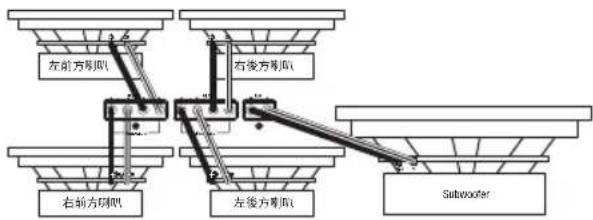

Reference 7005A 5 聲道輸出（4 歐姆/2 歐姆）

連接遠端低音控制器（僅適用於 REFERENCE 7005A）

設定增益、分頻及低音加強

設定增益

1. 首先將 GAIN 控制鈕設為最小值，然後將分頻控制鈕轉至中間值。
2. 對於前聲道和後聲道，請選擇您熟悉的音樂。對於 Reference 7005A 上的重低音喇叭聲道，請選擇包含大量低音內容的音樂。
3. 將接收器上的音量控制鈕調到其總輸出的 34 。
4. 順時針轉動 GAIN 控制鈕，仔細聆聽低音輸出。若您聽到了失真，則逆時針轉動 GAIN 控制鈕以減少增益。

選擇分頻模式

在前聲道和後聲道上，您可以選擇首選的分頻模式。

選擇 HPF 僅允許某點以上的頻率到達喇叭。在系統中使用重低音喇叭時推薦使用，因為可防止低通到達全音域喇叭。

選擇 LPF 僅允許某點以下的頻率到達喇叭。在橋接前聲道或後聲道以便為重低音喇叭供電時推薦使用。

選擇 FULL 允許所有頻率到達喇叭。在系統中不使用重低音喇叭時推薦使用。

註：Reference 7005A 的重低音喇叭聲道的分頻模式僅為低通。

選擇分頻頻率

選擇分頻點以適合聆聽喜好。向左旋轉撥盤降低分頻點，向右旋轉提高分頻點。同軸喇叭和重低音喇叭的確切分頻設定取決於您的聆聽喜好。

選擇重低音喇叭相位

(僅適用於 Reference 7005A)

來回切換 PHASE，以決定哪個設定可提供最清晰的低音輸出。

選擇低音加強（僅適用於 Reference 7005A）

根據您的品味，順時針或逆時針轉動 BASS-BOOST 控制鈕。

規格

	Reference 3004A	Reference 7005A
4 歐姆時的功率輸出	75 瓦 RMS x 4	50 瓦 RMS x 4,320 瓦 x 1
2 歐姆時的功率輸出	100 瓦 RMS x 4	75 瓦 RMS x 4,500 瓦 x 1
橋接模式下的功率輸出	4 歐姆時 200 瓦RMS x 2	4 歐姆時 150 瓦RMS x 2
頻率回應 10-40 K Hz		10-40 K Hz /10-320 Hz
分頻頻率:	32-320 Hz 可變,12 dB/八度	32-320 Hz 可變高通和低通(前和後);32-320 Hz 低通(重低音喇叭);12 dB /八度
線路電平輸入靈敏度	200 mVrms -2.0 Vrms	200 mVrms -2.0 Vrms
高電平輸入靈敏度	2.0 Vrms - 20 Vrms 2.0	Vrms - 20 Vrms
雜訊比 >80 dB >80 dB
額定功率時的THD+N	<1% <1%
保險絲額定電流 30 x 2 30 x 3
工作電壓 9~16 V 9-16 V
尺寸(寬 x 高 x 深)	12-5/8" x 2-3/16" x7-1/8" (320 mm x55.5 mm x 180 mm)	14-3/16" x 2-3/16" x7-1/8" (360 mm x 56mm x 180 mm)
重量	3.15 kg 4.02 kg
推薦電線線徑 8	4

疑難排解

無音訊並且電源指示燈關閉。

- BATT+ 和/或 REM 端子沒有電壓，或者接地連接出錯或缺失。使用伏特/歐姆計 (VOM) 檢查功放端子的電壓。

無音訊並且保護指示燈每4秒閃爍一次。

- 功放輸出上的 DC 電壓。功放可能需要維修；請參閱隨附的保固卡，瞭解維修資訊。

無音訊並且保護和電源指示燈閃爍。

- BATT+ 連接上的電壓低於 9V。檢查車輛的充電系統。

無音訊並且保護指示燈開啟。

- 功放過熱。確保安裝位置不會阻礙功放冷卻。或者 BATT+ 連接上可能存在大於 16V（或小於 8.5V）的電壓。檢查車輛的充電系統。

功放保險絲總是熔斷。

- 電線連接不正確或存在短路。檢查連線。

音訊失真。

- 增益設定不正確。檢查設定。檢查電線是否短路或接地。功放或來源裝置可能存在缺陷。

音訊失真，保護指示燈閃爍。

- 喇叭內或電線短路。每次拔掉一條喇叭導線，找到短路的喇叭或電線，並進行維修。

音樂缺乏動感或「衝擊力」。

- 喇叭連接不正確。檢查喇叭連接的極性是否正確。

引擎啟動時系統中發出雜訊（喀噠聲或高頻噪音）。

- 功放拾取交流發電機雜訊。首先，檢查功放上的接地連接鬆動或不正確接地是產生雜訊的主要原因之一。調小增益。讓 RCA 音訊纜線與電源線保持一定距離。也有必要在電池和交流發電機之間的電源線上安裝交流發電機雜訊濾波器。
