Kappa 1050M - 低音炮 INFINITY - 免费用户手册

产品类型	船用低音炮
品牌	Infinity
型号	Kappa 1050M
额定功率	300 W
峰值功率	900 W
频率响应	20 Hz - 2 kHz
标称阻抗	2或4欧姆（可选）
灵敏度	89 dB
外径	295 mm
安装开孔直径	235.6 mm
安装深度	123 mm
总深度	162.4 mm
预估重量	4.5 kg
振膜材料	聚丙烯
磁铁类型	铁氧体
密封性	附带自粘泡沫密封条
照明	多色LED（红、绿、蓝、组合色）
用途	船用，防水
包含附件	拆卸工具，线缆，LED连接器，螺丝，密封条
维护与清洁	用柔软干布清洁，避免使用溶剂。
安全	请勿并联两个扬声器，注意极性。
保修	2年
可维修性	联系Infinity授权经销商

常见问题 - Kappa 1050M INFINITY

如何安装Kappa 1050M低音炮？

安装需要专业经验。使用附带的螺丝和泡沫密封条确保密封。将扬声器安装在合适位置，注意极性。

如何连接多色LED？

将黑线（+）和R、V、B线（-）按所需颜色连接。使用附带的母接头并连接到12V电源或兼容控制器。

有哪些LED颜色可用？

7种颜色：红、绿、蓝、黄（红+绿）、紫（红+蓝）、青（蓝+绿）和白（红+蓝+绿）。请参阅手册中的接线表。

如何选择阻抗（2欧姆或4欧姆）？

使用扬声器上的阻抗开关。选择2欧姆以获得更高功率，或选择4欧姆以兼容大多数放大器。

低音炮防水吗？

是的，专为船用设计。使用附带的自动粘合泡沫密封条可提高防水和防气密封性。

我可以并联两个低音炮吗？

不可以，由于低阻抗，请勿并联两个或更多扬声器。这可能导致过热并损坏放大器。

安装所需的开孔直径是多少？

安装开孔直径为235.6毫米。切割前请精确测量。

如何清洁低音炮？

用柔软干布清洁。不要使用溶剂或磨蚀性产品。避免过度潮湿。

在哪里可以找到备件？

联系Infinity授权经销商获取备件或维修信息。

如果存在，如何拆卸高音扬声器？

使用附带的2针工具。将针插入高音扬声器网罩的孔中，顺时针旋转45度松开，然后取出。

用户手册 Kappa 1050M INFINITY

Infinity Kappa 6、Kappa 8 和 Kappa 10 船用扬声器 - 用户手册

Infinity Kappa 6、Kappa 8 和 Kappa 10 船載喇叭 - 擁有者手冊

Marine speaker laut Infinity Kappa 6, Kappa 8, dan Kappa 10 - Panduan Pengguna

您的 Infinity 产品的设计目的在于为您提供您所期待的 Infinity 的性能和操作简便性。

关于本手册

本手册描述了常规安装指南。但请注意，正确地安装船载音响组件需要具备合格的经验。如果您并不具备成功执行安装的知识和工具，我们强烈建议您向经过授权的 Infinity 经销商咨询安装服务事宜。请保留所有使用说明和销售收据以供参考。

产品清单

Kappa 6

Kappa 8

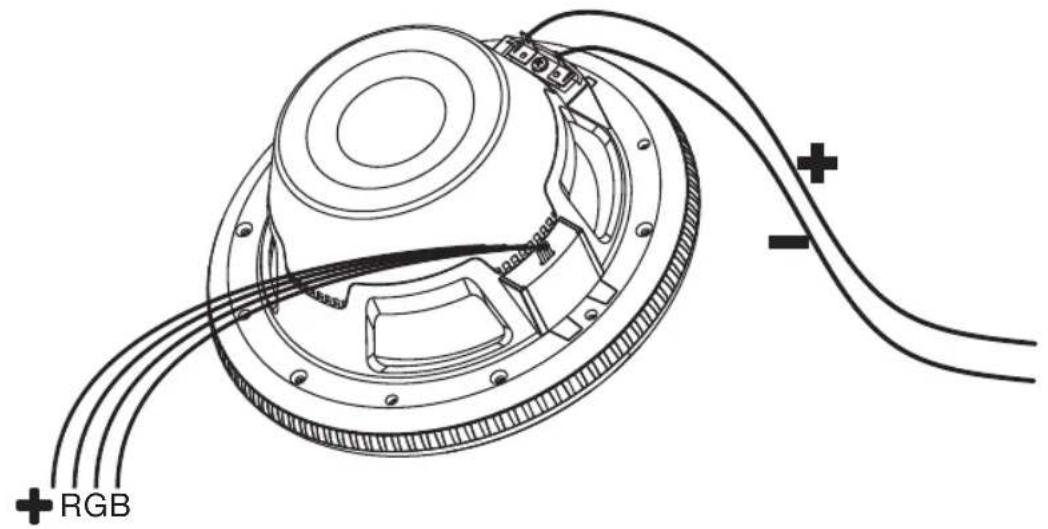

要向 Infinity 船载扬声器发送信号，请将正极 (+) 和负极 (-) 扬声器线缆连接到您的源设备或功放的合适的扬声器输出。请确保极性准确。

扬声器 LED 指示灯设置

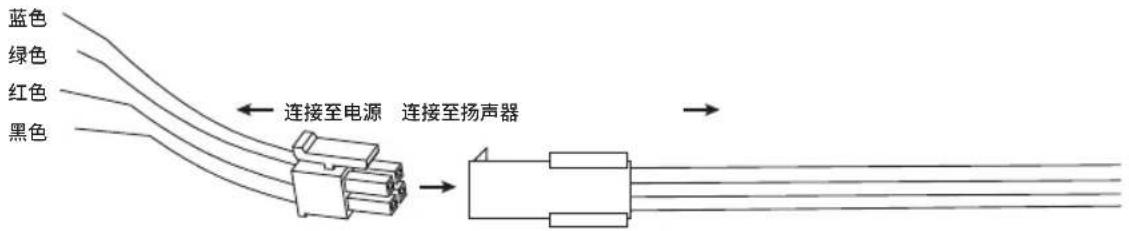

要为 LED 指示灯提供电源，请将 24 号线规的黑色 (+)、蓝色、绿色和红色扬声器 LED 线缆插入到随附的凹头连接器中，然后将线缆从凹头连接器连接到兼容的 12 伏电源或灯控制器（单独出售）。如果使用单独的控制器，请确保将每根线缆连接到合适的输出。

如果将 LED 指示灯直接硬连接到电源，您可以将黑色线缆连接到正极 (+) 端子，将合适的 R、G 和 / 或 B 单线或组合线连接到负极 (-) 端子，以选择 LED 指示灯的颜色。

根据您选择的接线配置，可能产生7种颜色：

线缆连接至正极(+12V)端子 线缆	连接至负极(-)端子产生的颜色
黑色	红色 红色
	绿色 绿色
	蓝色 蓝色
	红色+绿色 黄色
	红色+蓝色 紫色
	蓝色+绿色 碧绿色
	红色+蓝色+绿色 白色

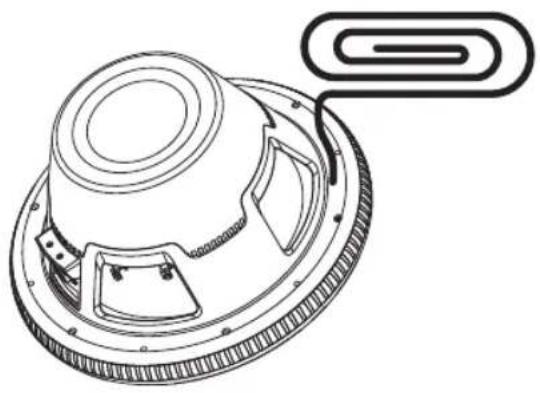

应用泡沫密封圈

为了密封设备以防水，并提供一个声学密封圈，请将自粘式泡沫密封圈应用于扬声器框架。

使用随附的螺丝将扬声器安装到所需位置。如果有必要，请使用随附的固定夹来固定设备。

注意: 切割和使用玻璃纤维和螺丝时请小心, 以避免划痕和裂纹。

Kappa 6 和 Kappa 8

Kappa 10

拆卸高音扬声器以进行单独安装（仅 KAPPA 8）

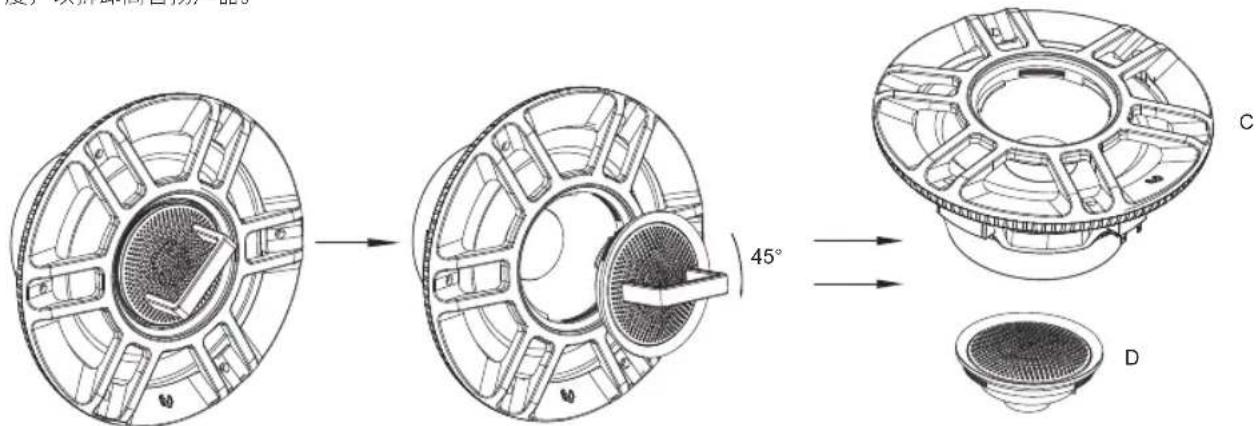

使用随附的 2 针工具将高音扬声器从低音扬声器外壳中拆除。将工具的针脚放置在高音扬声器网罩的孔中，顺时针旋转 45 度，以拆卸高音扬声器。

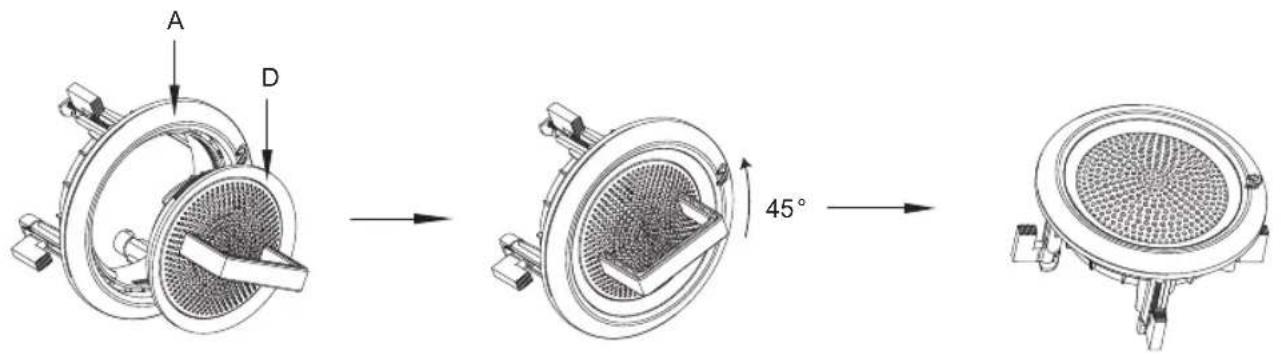

将高音扬声器放置在安装支架上，使用该工具逆时针方向旋转45度以固定设备。

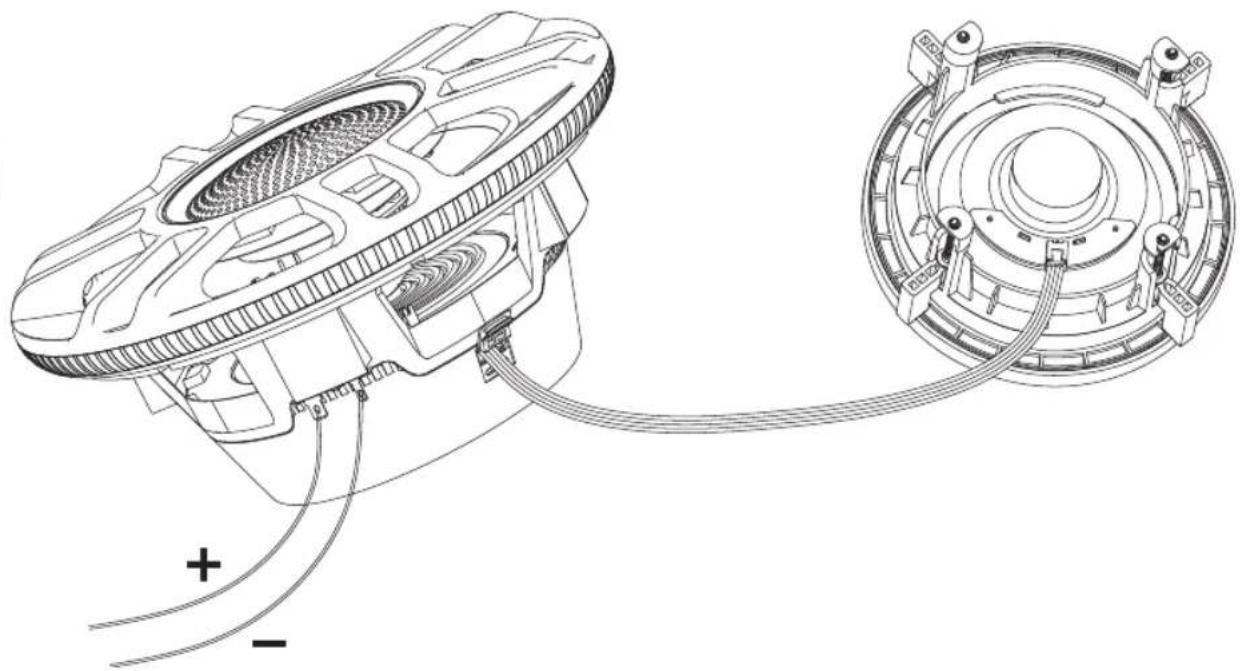

要将音频信号传输到高音扬声器，请确保使用随附的电缆接连低音扬声器和高音扬声器。

CHS

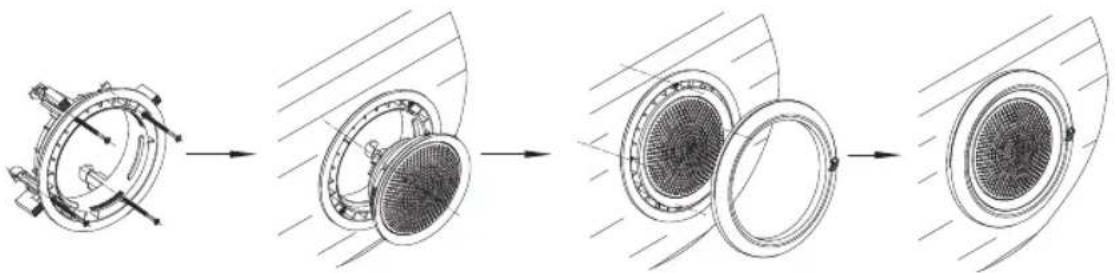

将高音扬声器放置在安装位置，然后顺时针旋转每一颗固定螺丝，以固定安装支架。请小心不要拧得过紧。将随附的外环卡在安装支架上以隐藏固定螺丝。

*请注意：由于低音扬声器阻抗较低，请勿将两台或以上低音扬声器并行连接至功放；这样做会导致功放过热和损坏。

感謝您購買本產品。..

Infinity 產品提供符合使用者預期的出色效能與操作簡便性。

關於本手冊

本手冊描述了一般性安裝指南。但請注意，正確安裝船載音訊元件需要合格的經驗。若您缺乏成功執行本安裝的知識與工具，強烈建議您諮詢授權的 Infinity 經銷商，以瞭解安裝方案。請保留所有使用說明和銷售收據以供參考。

包装盒內物品

Kappa 6

Kappa 8

若要將訊號傳送至 Infinity 船載喇叭，請將正極（+）和負極（-）喇叭線連接至來源裝置或放大器的相應喇叭輸出。務必遵循正確的極性。

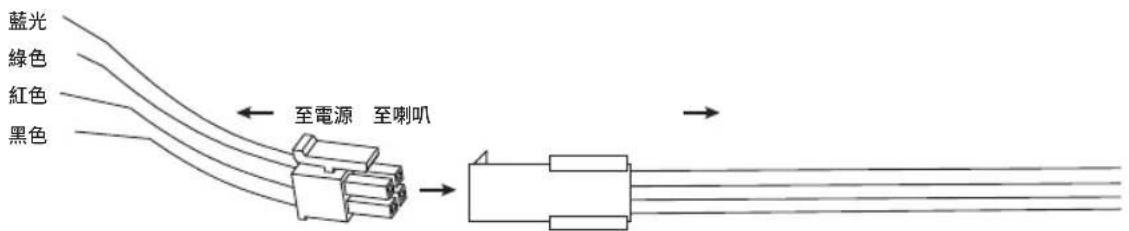

喇叭 LED 接線

若要為 LED 供電，請將 24 AWG 黑色（+）、藍色、綠色和紅色 LED 線從喇叭插入附帶的母接頭，然後將電線從母接頭連接至相容的 12 伏電源或燈光控制器（另售）。如果使用單獨的控制器，請務必將每條電線連接至正確的輸出。

CHT

如果將 LED 以硬接線方式直接連接至電源，您可以透過將黑色電線連接至正極（+）端子，將相應的 R、G 及/或 B 單線或電線組合連接至負極（-）端子，來選擇 LED 的顏色。

根據您選擇的接線配置，有7種顏色可供選擇：

電線連接至正極(+12V)端子 電線連接至負極(-)端子 產生的顏色
黑色	紅色 紅色
	綠色 綠色
	藍光 藍光
	紅色+綠色 黃色
	紅色+藍色 紫色
	藍色+綠色 碧綠色
	紅色+藍色+綠色 白色

應用泡沫密封件

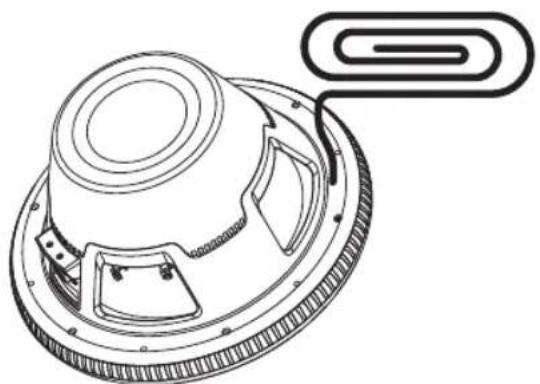

為了幫助密封設備以達到防水並提供氣密聲學密封性，請將自粘泡沫密封件應用於喇叭框架。

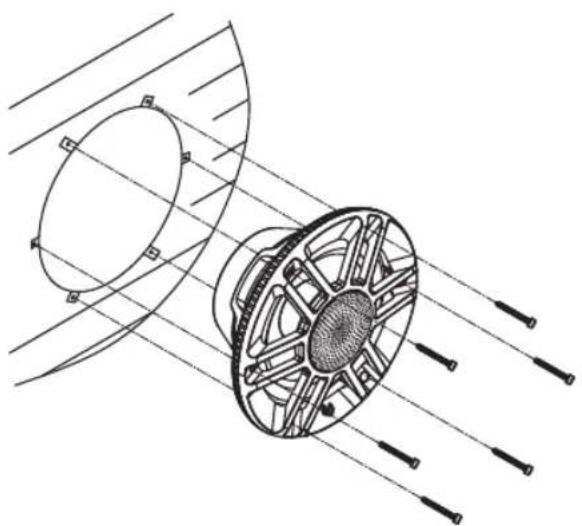

使用隨附的螺釘將喇叭安裝到指定位置。必要時使用隨附的夾片提供緊固安裝。

附註: 對玻璃纖維進行切割和使用螺釘時要小心謹慎，防止劃傷和裂縫。

Kappa 6 和 Kappa 8

Kappa 10

CHT

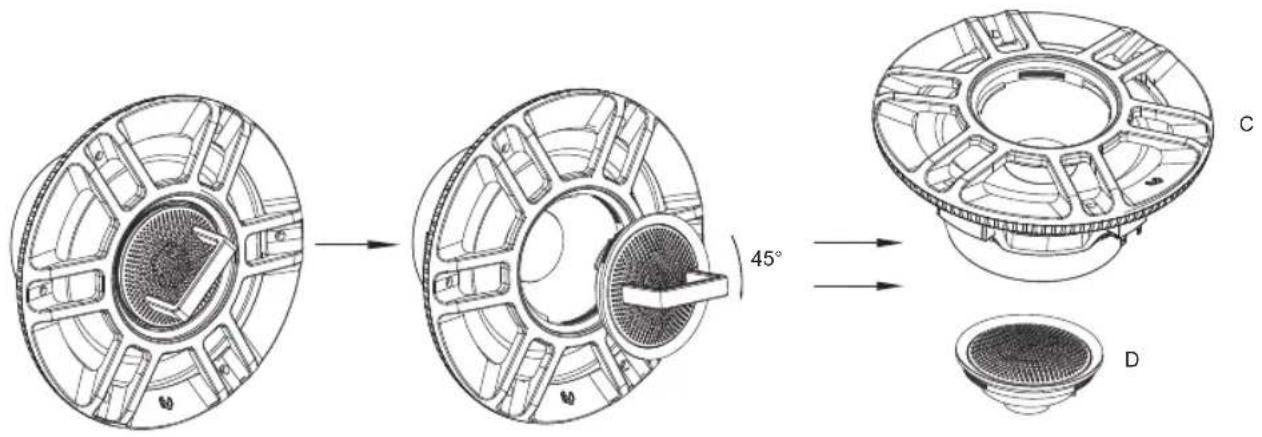

拆除用於單獨安裝的高音喇叭（僅限 KAPPA 8）

使用隨附的 2 銷工具從低音喇叭外殼中取出高音喇叭。將工具的銷放入高音喇叭格栅的孔中，順時針旋轉 45 度，鬆開並取下。

將高音喇叭放在安裝托架中，使用工具將其逆時針旋轉45度進行固定。

若要將音訊訊號傳輸至高音喇叭，請確保使用隨附的纜線連接低音喇叭和高音喇叭。

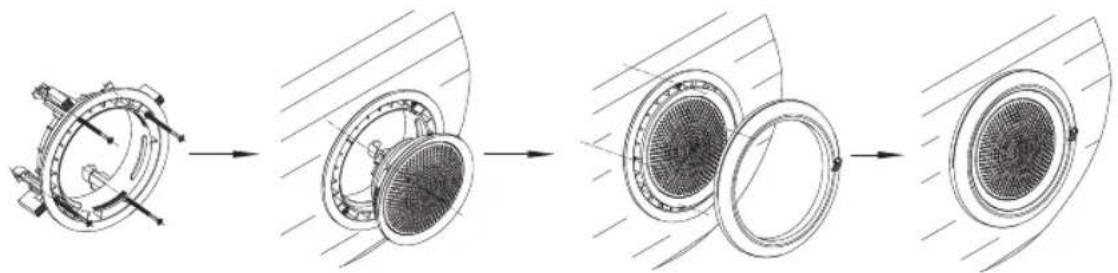

將高音喇叭放在安裝位置，然後順時針旋轉每顆固定螺絲以緊固安裝托架。請小心謹慎，以免過緊。將隨附的外圈卡在安裝托架上以隱藏固定螺絲。

*附註：由於低音喇叭的低阻抗，請勿將兩個或多個低音喇叭並聯至放大器；這樣做會導致放大器過熱和損壞。

TERIMA KASIH ATAS PEMBELIAN ANDA...
