用户手册 Kappa 1010M INFINITY
Infinity Kappa 6、Kappa 8 和 Kappa 10 船用扬声器 - 用户手册
Infinity Kappa 6、Kappa 8 和 Kappa 10 船載喇叭 - 擁有者手冊
Marine speaker laut Infinity Kappa 6, Kappa 8, dan Kappa 10 - Panduan Pengguna
您的 Infinity 产品的设计目的在于为您提供您所期待的 Infinity 的性能和操作简便性。
关于本手册
本手册描述了常规安装指南。但请注意，正确地安装船载音响组件需要具备合格的经验。如果您并不具备成功执行安装的知识和工具，我们强烈建议您向经过授权的 Infinity 经销商咨询安装服务事宜。请保留所有使用说明和销售收据以供参考。
产品清单
Kappa 6


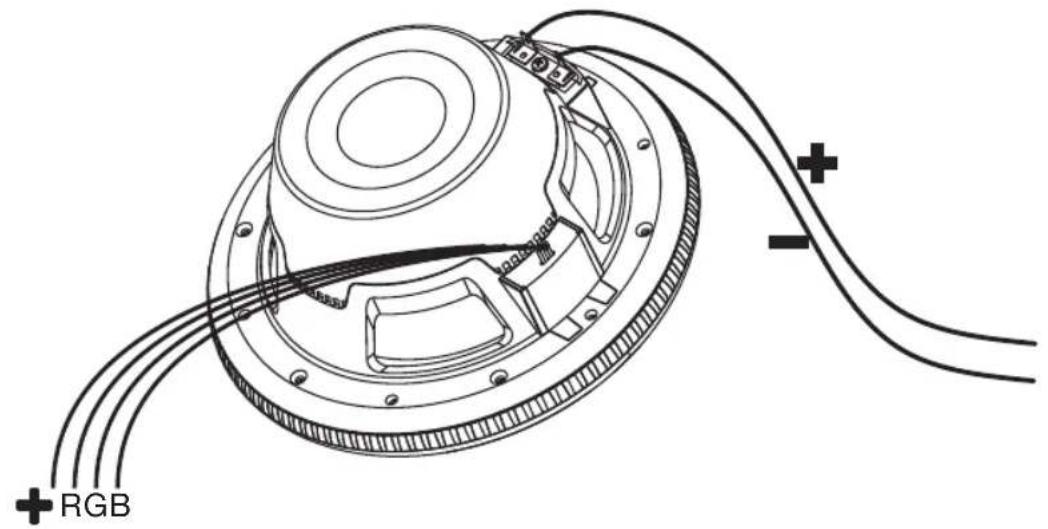

要向 Infinity 船载扬声器发送信号，请将正极 (+) 和负极 (-) 扬声器线缆连接到您的源设备或功放的合适的扬声器输出。请确保极性准确。


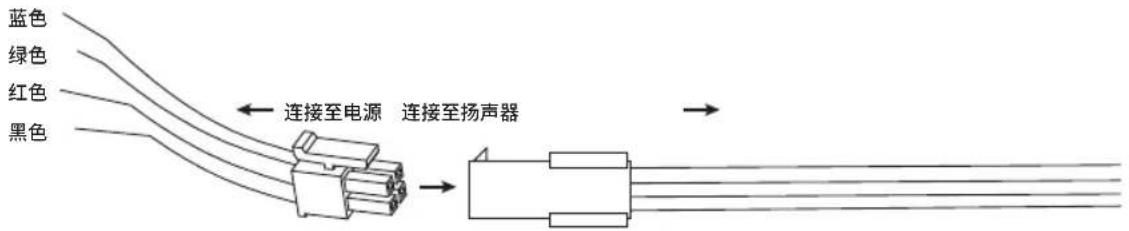

要为 LED 指示灯提供电源，请将 24 号线规的黑色 (+)、蓝色、绿色和红色扬声器 LED 线缆插入到随附的凹头连接器中，然后将线缆从凹头连接器连接到兼容的 12 伏电源或灯控制器（单独出售）。如果使用单独的控制器，请确保将每根线缆连接到合适的输出。
根据您选择的接线配置，可能产生7种颜色：
| 线缆连接至正极(+12V)端子 线缆 | 连接至负极(-)端子产生的颜色 | |
| 黑色 | 红色 红色 | |
| 绿色 绿色 | ||
| 蓝色 蓝色 | ||
| 红色+绿色 黄色 | ||
| 红色+蓝色 紫色 | ||
| 蓝色+绿色 碧绿色 | ||
| 红色+蓝色+绿色 白色 |
应用泡沫密封圈

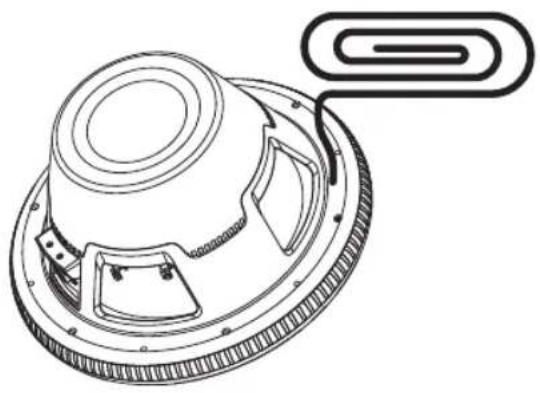

为了密封设备以防水，并提供一个声学密封圈，请将自粘式泡沫密封圈应用于扬声器框架。
使用随附的螺丝将扬声器安装到所需位置。如果有必要，请使用随附的固定夹来固定设备。
注意: 切割和使用玻璃纤维和螺丝时请小心, 以避免划痕和裂纹。
Kappa 6 和 Kappa 8
Kappa 10
拆卸高音扬声器以进行单独安装（仅 KAPPA 8）

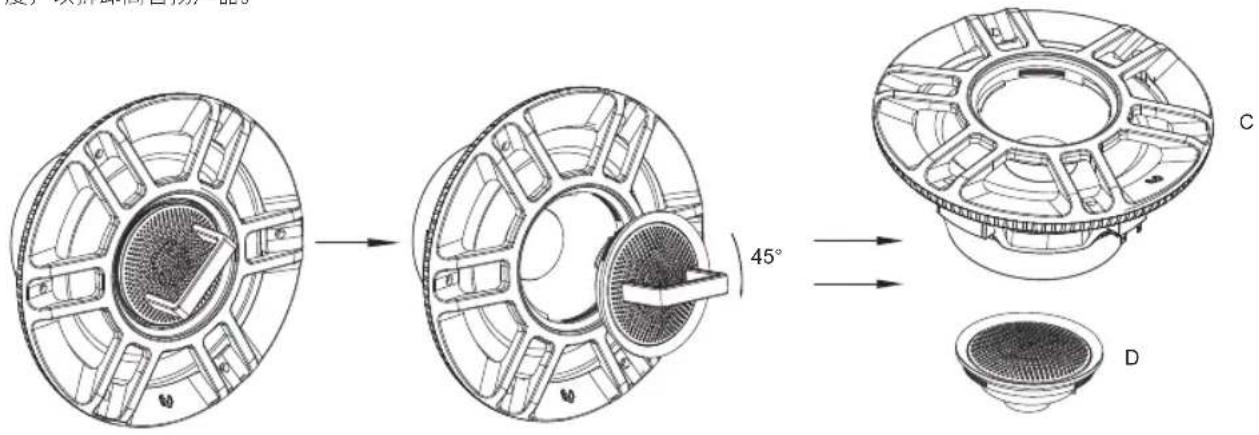

使用随附的 2 针工具将高音扬声器从低音扬声器外壳中拆除。将工具的针脚放置在高音扬声器网罩的孔中，顺时针旋转 45 度，以拆卸高音扬声器。
将高音扬声器放置在安装支架上，使用该工具逆时针方向旋转45度以固定设备。


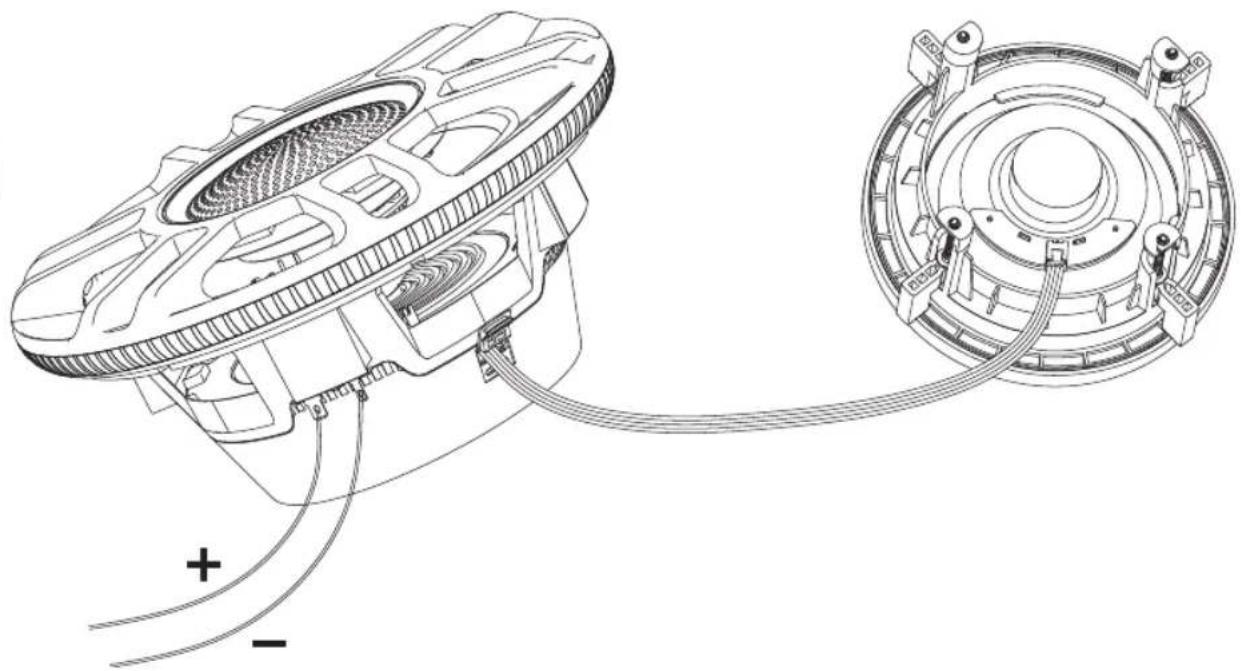

A D 45°要将音频信号传输到高音扬声器，请确保使用随附的电缆接连低音扬声器和高音扬声器。
CHS

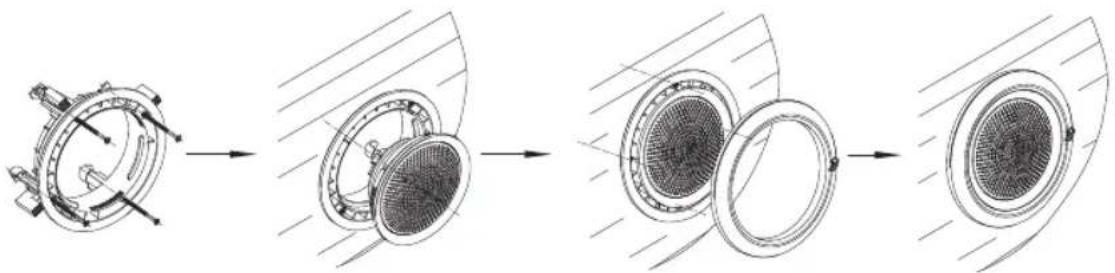

将高音扬声器放置在安装位置，然后顺时针旋转每一颗固定螺丝，以固定安装支架。请小心不要拧得过紧。将随附的外环卡在安装支架上以隐藏固定螺丝。
*请注意：由于低音扬声器阻抗较低，请勿将两台或以上低音扬声器并行连接至功放；这样做会导致功放过热和损坏。
感謝您購買本產品。..
Infinity 產品提供符合使用者預期的出色效能與操作簡便性。
關於本手冊
本手冊描述了一般性安裝指南。但請注意，正確安裝船載音訊元件需要合格的經驗。若您缺乏成功執行本安裝的知識與工具，強烈建議您諮詢授權的 Infinity 經銷商，以瞭解安裝方案。請保留所有使用說明和銷售收據以供參考。
包装盒內物品
Kappa 6
若要將訊號傳送至 Infinity 船載喇叭，請將正極（+）和負極（-）喇叭線連接至來源裝置或放大器的相應喇叭輸出。務必遵循正確的極性。


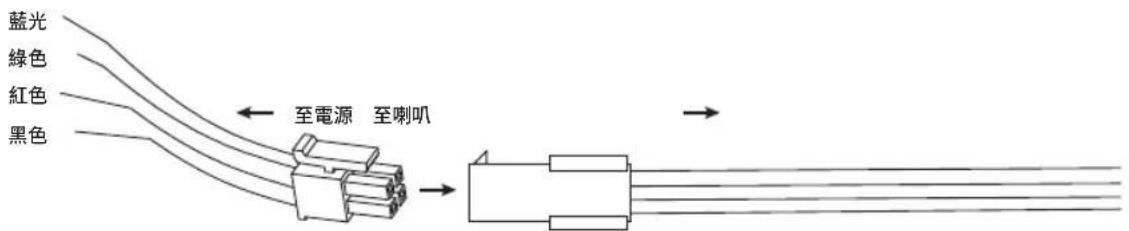

若要為 LED 供電，請將 24 AWG 黑色（+）、藍色、綠色和紅色 LED 線從喇叭插入附帶的母接頭，然後將電線從母接頭連接至相容的 12 伏電源或燈光控制器（另售）。如果使用單獨的控制器，請務必將每條電線連接至正確的輸出。
如果將 LED 以硬接線方式直接連接至電源，您可以透過將黑色電線連接至正極（+）端子，將相應的 R、G 及/或 B 單線或電線組合連接至負極（-）端子，來選擇 LED 的顏色。
根據您選擇的接線配置，有7種顏色可供選擇：
| 電線連接至正極(+12V)端子 電線連接至負極(-)端子 產生的顏色 | |
| 黑色 | 紅色 紅色 |
| 綠色 綠色 | |
| 藍光 藍光 | |
| 紅色+綠色 黃色 | |
| 紅色+藍色 紫色 | |
| 藍色+綠色 碧綠色 | |
| 紅色+藍色+綠色 白色 |
應用泡沫密封件
為了幫助密封設備以達到防水並提供氣密聲學密封性，請將自粘泡沫密封件應用於喇叭框架。

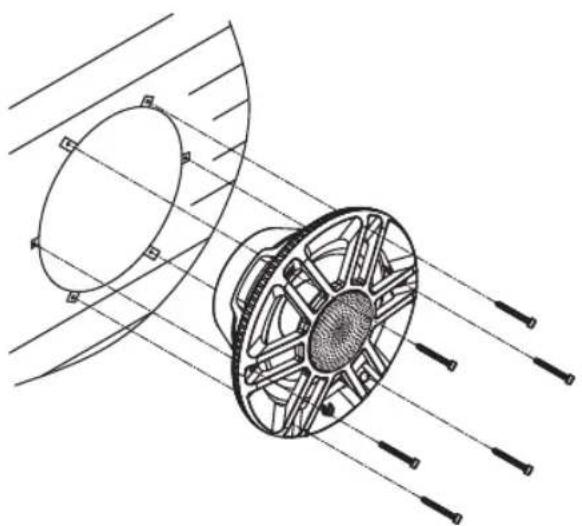

使用隨附的螺釘將喇叭安裝到指定位置。必要時使用隨附的夾片提供緊固安裝。
附註: 對玻璃纖維進行切割和使用螺釘時要小心謹慎，防止劃傷和裂縫。
Kappa 6 和 Kappa 8
Kappa 10
CHT
拆除用於單獨安裝的高音喇叭（僅限 KAPPA 8）

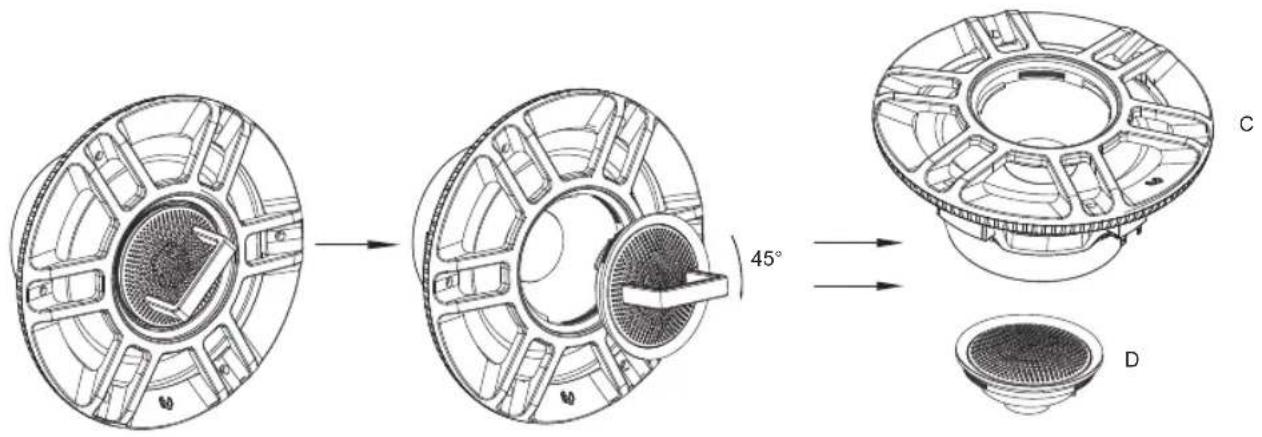

使用隨附的 2 銷工具從低音喇叭外殼中取出高音喇叭。將工具的銷放入高音喇叭格栅的孔中，順時針旋轉 45 度，鬆開並取下。

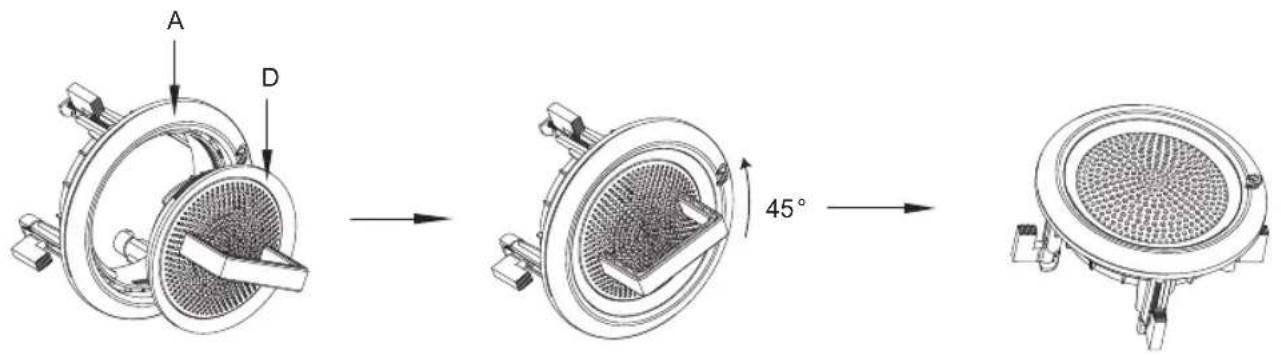

將高音喇叭放在安裝托架中，使用工具將其逆時針旋轉45度進行固定。


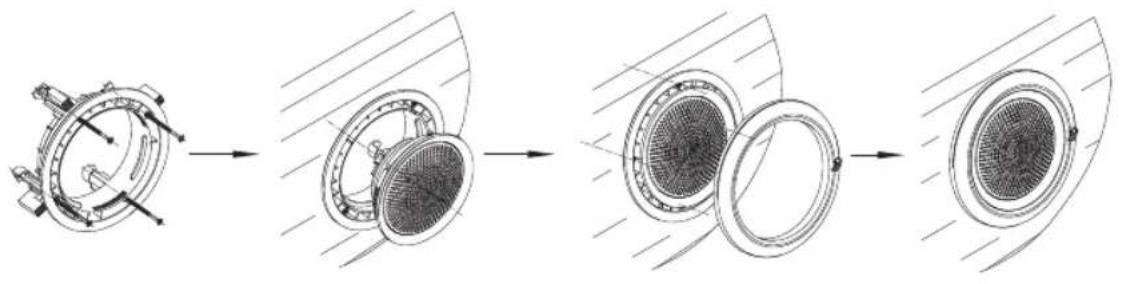

將高音喇叭放在安裝位置，然後順時針旋轉每顆固定螺絲以緊固安裝托架。請小心謹慎，以免過緊。將隨附的外圈卡在安裝托架上以隱藏固定螺絲。
*附註：由於低音喇叭的低阻抗，請勿將兩個或多個低音喇叭並聯至放大器；這樣做會導致放大器過熱和損壞。
