Kappa 1010M - サブウーファー INFINITY - 無料のユーザーマニュアル

製品タイプ	パッシブサブウーファー
ブランド	Infinity
モデル	Kappa 1010M
連続許容入力	300 W
最大許容入力	900 W
周波数特性	20 Hz - 2 kHz
公称インピーダンス	2Ωまたは4Ω（スイッチで選択可能）
感度	89 dB
外径	295 mm (11-5/8")
取り付け穴径	235.6 mm (9-9/16")
全長	162.4 mm (6-13/32")
取り付け深さ	123 mm (4-7/8")
重量	約5kg（推定）
電源	パッシブ（外部アンプが必要）
主な機能	指向性ツイーター付きウーファー、内蔵RGB LED、防水マリンデザイン
メンテナンスとお手入れ	柔らかい乾いた布で拭いてください。研磨剤入りの化学薬品は使用しないでください。
安全上の注意	過度の湿気にさらさないでください。接続時は極性を守ってください。
交換部品と修理	ツイーターは取り外し可能（工具付属）。修理については認定業者にご相談ください。
一般情報	マリン用途推奨。専門家による取り付けをお勧めします。

よくある質問 - Kappa 1010M INFINITY

Infinity Kappa 1010Mサブウーファーの接続方法は？

スピーカーのプラス（+）とマイナス（-）のケーブルをアンプの対応する出力に接続します。最適な動作のために極性を守ってください。

Kappa 1010Mのインピーダンスはどちらを選ぶべきですか？

スピーカーのスイッチで2Ωまたは4Ωを選択してください。適切なインピーダンスを選ぶためにアンプの仕様を確認してください。

RGB LEDの色の調整方法は？

黒色の線（+）を12V電源に、R、V、Bの線（または組み合わせ）をグランド（-）に接続します。希望の色合いを得るには取扱説明書の色表を参照してください。

このサブウーファーは屋外で使用できますか？

はい、Kappa 1010Mはマリン用途向けに設計されており、耐水性、耐湿性があります。接続部が確実に防水されていることを確認してください。

ツイーターの取り外し方法は？

付属の2ピン工具を使用します。ツイーターグリルの穴にピンを差し込み、時計回りに45°回してロックを解除し、取り外します。

音が歪む場合はどうすればいいですか？

接続、極性、インピーダンスを確認してください。アンプが過負荷になっていないことを確認してください。必要に応じて音量を下げてください。

推奨されるアンプの出力は？

選択したインピーダンスで300W～900W RMSの出力のアンプが理想的です。最大出力900Wを超えないようにしてください。

サブウーファーのお手入れ方法は？

柔らかい乾いた布を使用してください。化学薬品や研磨剤は避けてください。頑固な汚れには、布を軽く湿らせてください。

2台のサブウーファーを並列接続できますか？

いいえ、低インピーダンスのため、2台以上のスピーカーをアンプに並列接続しないでください。過熱やアンプの損傷の原因となります。

交換部品はどこで入手できますか？

正規のInfinity販売店にお問い合わせください。ツイーターは取り外し可能で交換できます。その他の部品については専門家にご相談ください。

使用説明書 Kappa 1010M INFINITY

Infinity(インフィニティ) Kappa 6、Kappa 8、Kappa 10マリーン・スピーカー - 取扱説明書

お買い上げいただきありがとうございます。

Infinity(インフィニティ)は、商品に期待されるパフォーマンスを簡単な操作で実現するように設計されています。

取扱説明書について

この取扱説明書では、一般的な設置ガイドラインを説明しています。マリーン・オーディオ機器を適切に設置するには、適格な経験が必要なことにご注意ください。適切に設置するための知識やツールをお持ちでない場合は、Infinity(インフィニティ)公認販売店に設置方法について相談されることを強くお勧めいたします。参考のために、すべての説明書と領収書を保管しておいてください。

同梱品

Kappa 6

Kappa 8

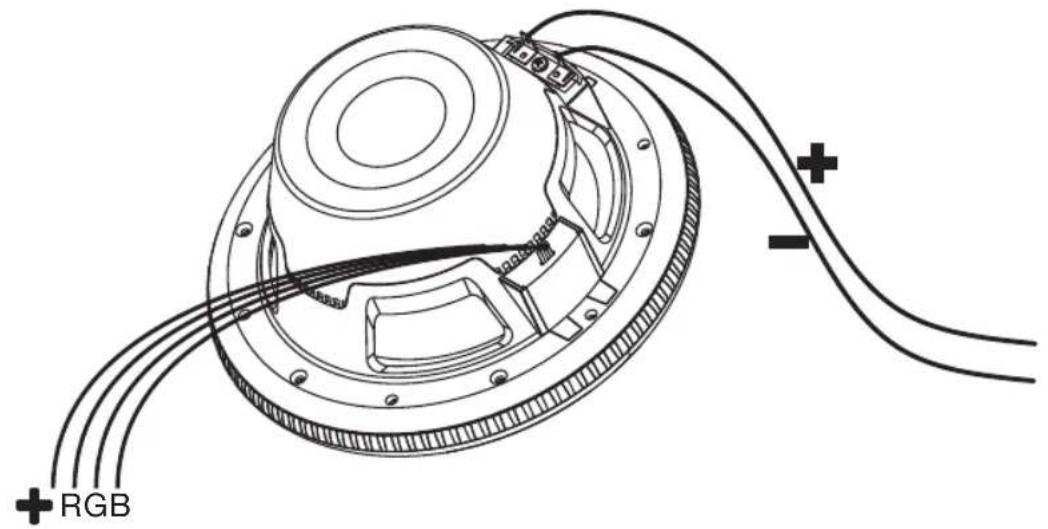

Infinity(インフィニティ)マリーン・スピーカーに信号を送るには、陽電極(+)と負電極(-)のスピーカーワイヤーをソースユニットまたはアンプの適切なスピーカー出力に接続します。必ず、正しい極性を守ってください。

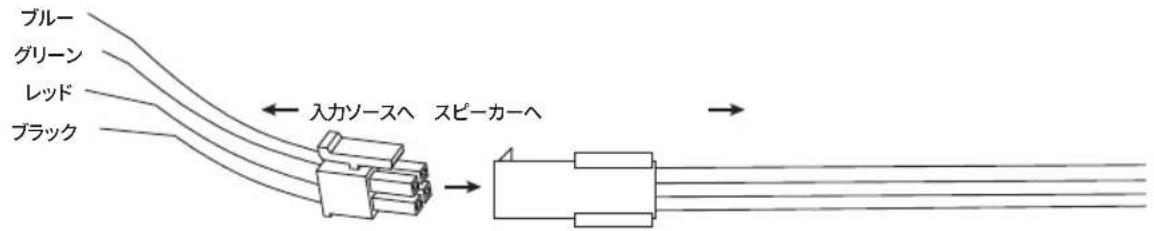

スピーカーのLED配線

LEDに電力を供給するには、スピーカーと添付の24ゲージブラック(+)、ブルー、グリーン、レッドLEDワイヤーを接続し、対応す12V入力ソースまたはライト・コントローラー(別売)とコネクタを接続します。別のコントローラーを使用する場合は、必ず各ワイヤーを適切な出力に接続してください。

JP

入力ソースに直接LEDを配線する場合は、陽電極(+)端子にブラックのワイヤーを、負電極(-)端子にワイヤーを1本もしくは複数のワイヤーの組み合わせを接続して、LEDの色を選択することができます。

選択する配線の設定に応じて7つの色を選択できます。

陽電極(+12V)端子に接続するワイヤー	負電極(-)端子に接続するワイヤー	発する色
ブラック	レッドレッド
	グリーングリーン
	ブルーブルー
	レッド+グリーンイエロー
	レッド+ブルーパープル
	ブルー+グリーンアクアマリン
	レッド+ブルー+グリーンホワイト

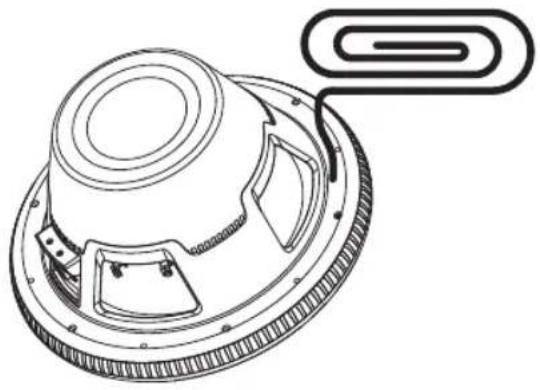

発泡シールを貼る

設置機器に水が入るのを防止し、音響的に適切な密閉を実現するため、スピーカーのフレームに粘着性の発泡シールを貼ってください。

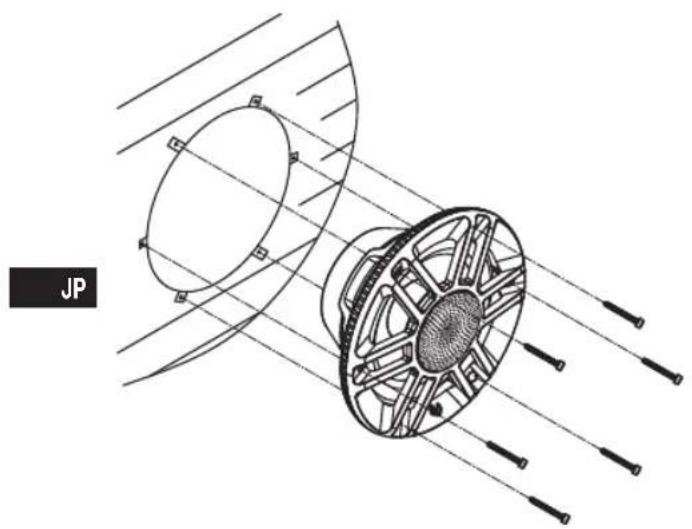

付属のねじを使用してスピーカーを決めた位置に取り付けます。強度の弱い部分に取り付ける必要がある場合は、付属のスピードクリップを使用してください。

注: グラスファイバーに穴を開けてねじを使用する場合は、引っかき傷やひび割れができないようにご注意ください。

Kappa 6 および Kappa 8

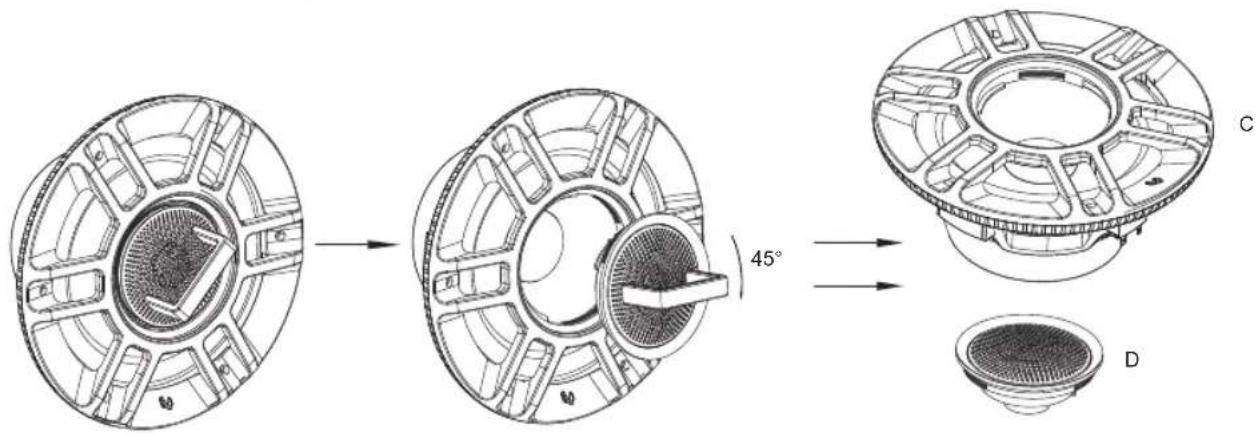

ツイーターを別の個所に設置するために取り外す(KAPPA 8のみ)

ウーファーのハウジングからツイーターを取り外すには、添付の2ピンツールを使用します。ツイーター・グリルの穴にツールのピンを差し込み、時計回りに45度回転させてツイーターを緩め、取り外します。

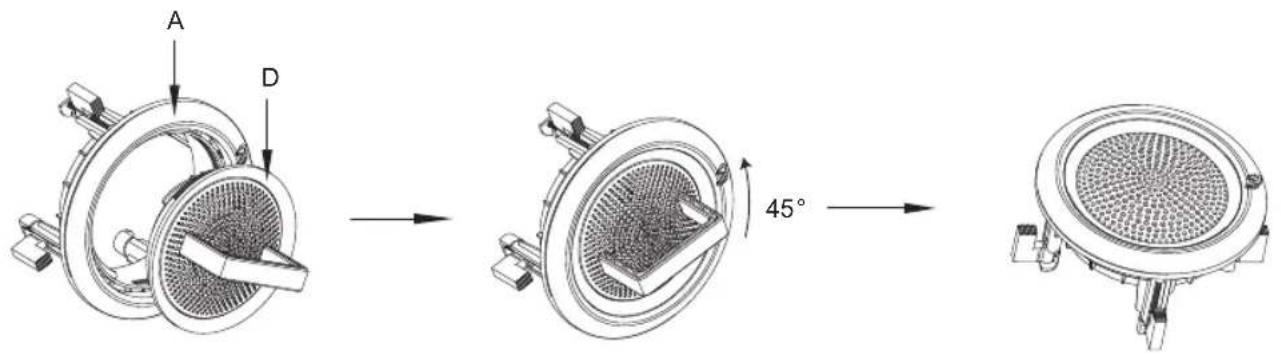

取り付けブラケットとツールを使用してツイーターを取り付け、反時計回りに45度回転させて頂定します。

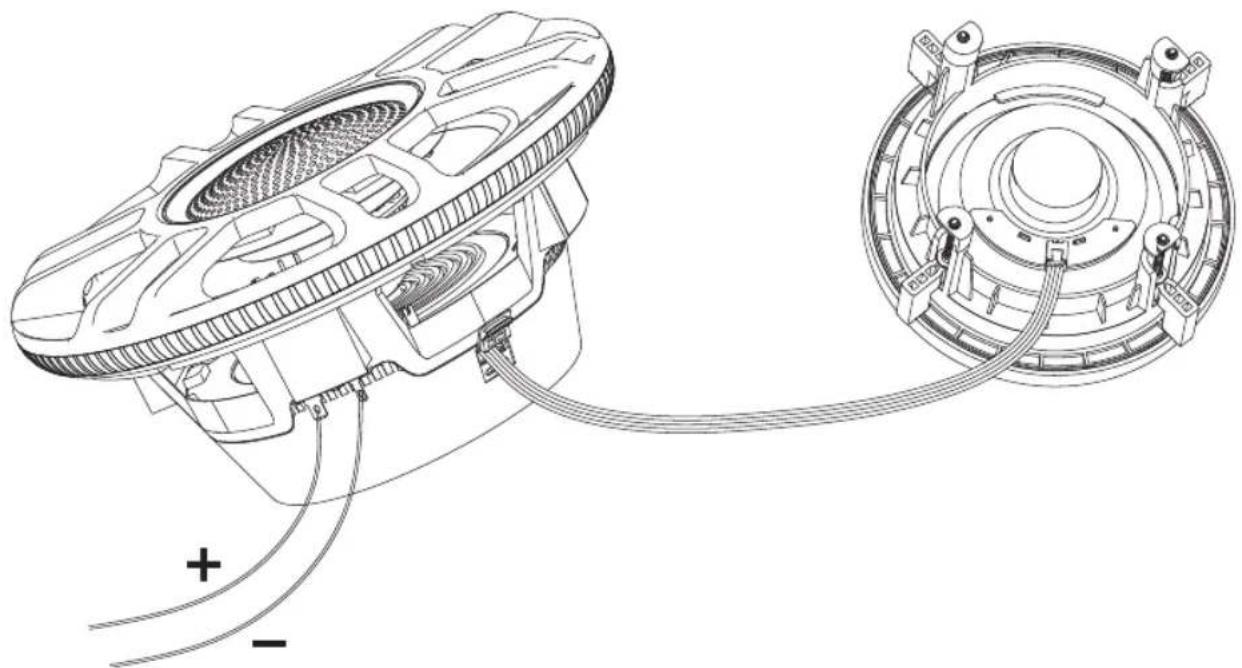

ツイーターにオーディオ信号を伝えるには、ウーファーとツイーターが付属のケーブルで接続されていることを確認してください。

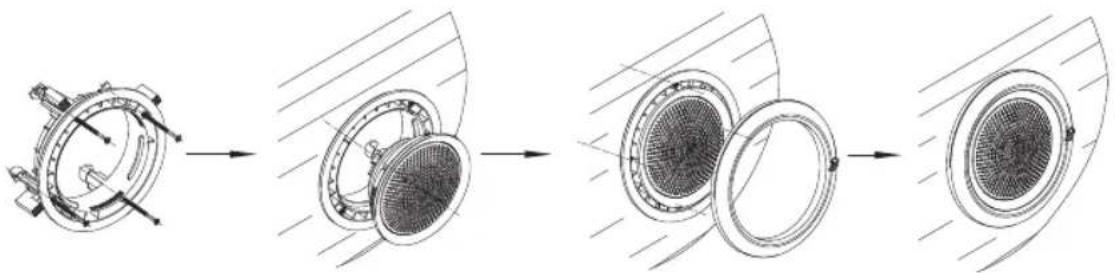

ツイーターを取り付け位置に取り付け、次に止めねじを時計回りに回して取り付けブラケットを締めます。締めすぎないようにご注意ください。取り付けブラケットの上に付属の外輪を固定し、止めねじを隠します。

仕様	Kappa 6 Kappa	8 Kappa 10
連続許容入力	100W 200W 300W
ピーク許容入力	300W 500W 900W
周波数特性	40Hz~25kHz 30Hz	~22kHz 20Hz~2kHz
公称インピーダンス	3Ω*	3Ω* 2または4Ω	(スイッチを使って選択)
出力音圧レベル	92dB	92dB	89dB
外部直径	7-15/32インチ(189.4mm)	9-1/2インチ(241mm)	11-5/8インチ(295mm)
取り付けカットアウト直径	5-23/32インチ(144.8mm)	ウーファー:7インチ(177.4mm)ツイーター・ブラケット:4-9/16インチ(115.9mm)	9-9/16インチ(235.6mm)
トータル寸法	3-21/32インチ(92.5mm)	4-9/32インチ(108.1mm)	6-13/32インチ(162.4mm)
埋め込み寸法	2-9/16インチ(65mm)	3-3/16インチ(80.5mm)	4-7/8インチ(123mm)

*注：ウーファーを低インピーダンス状態に保つために、アンプに平行で2本以上の配線をしないでください。その結果オーバーヒートし、アンプに損傷を与える可能性があります。
