Kappa 1010M - Caisson de basses INFINITY - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Caisson de basses passif
Marque	Infinity
Modèle	Kappa 1010M
Puissance admissible continue	300 W
Puissance crête admissible	900 W
Réponse en fréquence	20 Hz - 2 kHz
Impédance nominale	2 ou 4 ohms (sélectionnable via commutateur)
Sensibilité	89 dB
Diamètre externe	295 mm (11-5/8")
Diamètre de découpe de montage	235,6 mm (9-9/16")
Profondeur totale	162,4 mm (6-13/32")
Profondeur de montage	123 mm (4-7/8")
Poids	Environ 5 kg (estimation)
Alimentation	Passif (nécessite amplificateur externe)
Fonctions principales	Haut-parleur grave avec tweeter orientable, DEL RGB intégrées, conception marine étanche
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits chimiques abrasifs.
Sécurité	Ne pas exposer à une humidité excessive. Respecter la polarité lors du branchement.
Pièces détachées et réparabilité	Tweeter amovible (outil inclus). Pour toute réparation, consulter un professionnel agréé.
Informations générales	Utilisation marine recommandée. Installation par un professionnel conseillée.

FOIRE AUX QUESTIONS - Kappa 1010M INFINITY

Comment brancher le caisson de basses Infinity Kappa 1010M ?

Connectez le fil positif (+) et négatif (-) du haut-parleur aux sorties correspondantes de votre amplificateur. Respectez la polarité pour un fonctionnement optimal.

Quelle impédance choisir pour le Kappa 1010M ?

Utilisez le commutateur situé sur le haut-parleur pour sélectionner 2 ou 4 ohms. Consultez les spécifications de votre amplificateur pour choisir l'impédance adaptée.

Comment régler la couleur des DEL RGB ?

Branchez le fil noir (+) à l'alimentation 12V et les fils R, V, B (ou combinaisons) à la masse (-). Consultez le tableau de couleurs dans la notice pour obtenir la teinte souhaitée.

Puis-je utiliser ce caisson de basses en extérieur ?

Oui, le Kappa 1010M est conçu pour une utilisation marine, résistant à l'eau et à l'humidité. Assurez-vous que les connexions sont bien étanches.

Comment retirer le tweeter du caisson ?

Utilisez l'outil à 2 broches inclus. Insérez les broches dans les trous de la grille du tweeter, tournez de 45° dans le sens horaire pour le déverrouiller et le retirer.

Que faire si le son est déformé ?

Vérifiez les connexions, la polarité et l'impédance. Assurez-vous que l'amplificateur n'est pas en surcharge. Réduisez le volume si nécessaire.

Quelle puissance d'amplificateur est recommandée ?

Un amplificateur délivrant entre 300 W et 900 W RMS sous l'impédance choisie est idéal. Ne pas dépasser la puissance crête de 900 W.

Comment nettoyer le caisson de basses ?

Utilisez un chiffon doux et sec. Évitez les produits chimiques ou abrasifs. Pour les saletés tenaces, humidifiez légèrement le chiffon.

Puis-je brancher deux caissons de basses en parallèle ?

Non, en raison de la faible impédance, ne câblez pas deux haut-parleurs ou plus en parallèle sur un amplificateur. Cela pourrait provoquer une surchauffe et endommager l'amplificateur.

Où trouver les pièces de rechange ?

Contactez un distributeur agréé Infinity. Le tweeter est amovible et peut être remplacé. Pour d'autres pièces, consultez un professionnel.

MODE D'EMPLOI Kappa 1010M INFINITY

Haut-parleur marine Infinity Kappa 6, Kappa 8 et Kappa 10 - Mode D'emploi

Votre produit Infinity a été conçu pour vous offrir les performances et la facilité d'utilisation que vous attendez de notre part.

PRÉSENTATION DU MANUEL

Ce manuel contient les directives d'installation générales. Cependant, veuillez noter que l'installation correcte de composants audio marine requiert une expérience qualifiée. Si vous ne disposez pas des connaissances et des outils permettant d'exécuter correctement cette installation, nous vous recommandons fortement de consulter un distributeur agréé Infinity pour connaître vos options d'installation. Conservez toutes les instructions et les factures à titre de référence.

CONTENU DE LA BOÎTE

Kappa 6

Kappa 8

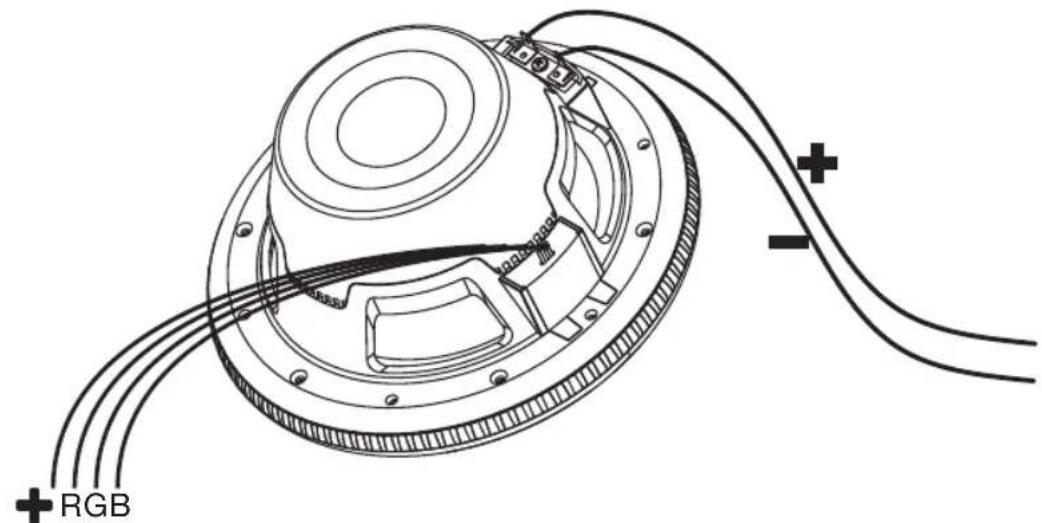

Pour envoyer le signal au haut-parleur marine Infinity, connectez les fils de haut-parleur positif (+) et négatif (-) aux sorties de haut-parleur appropriées de votre appareil ou amplificateur source. Veillez à respecter la polarité adéquate.

FR

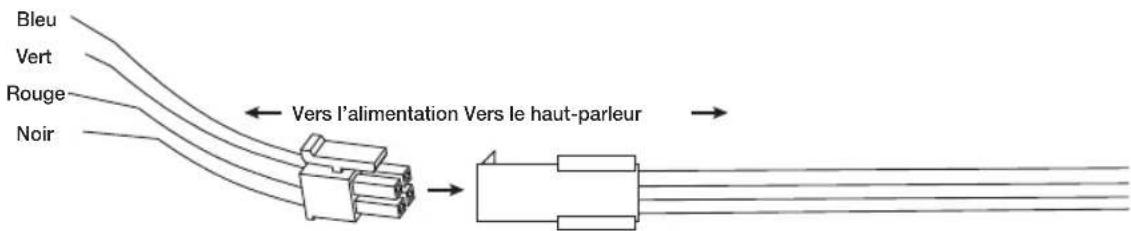

Pour alimenter les DEL, branchez les fils de DEL de 0,205 mm² (24-gauge) noir (+), bleu, vert et rouge du haut-parleur dans le connecteur femelle inclus, puis faites passer les fils du connecteur femelle à votre alimentation 12 volts ou contrôleur d'éclairage compatible (vendu séparément). Si vous utilisez un contrôleur séparé, veillez à connecter chaque fil à la bonne sortie.

Si vous câblez directement les DEL à votre alimentation, vous pouvez choisir la couleur des DEL en connectant le fil noir à la borne positive (+) et les fils R, V et/ou B individuels appropriés ou une combinaison de ces fils à la borne négative (-).

Il y a 7 couleurs possibles, selon la configuration de câblage que vous choisissez :

Fil connecté à la borne positive (+12V)	Fil connecté à la borne négative (-)	Couleur produite
Noir	Rouge Rouge
	Vert Vert
	Bleu Bleu
	Rouge + Vert Jaune
	Rouge + Bleu Mauve
	Bleu + Vert Bleu vert
	Rouge + Bleu + Vert Blanc

APPLICATION DE LA MOUSSE D'ÉTANCHÉITÉ

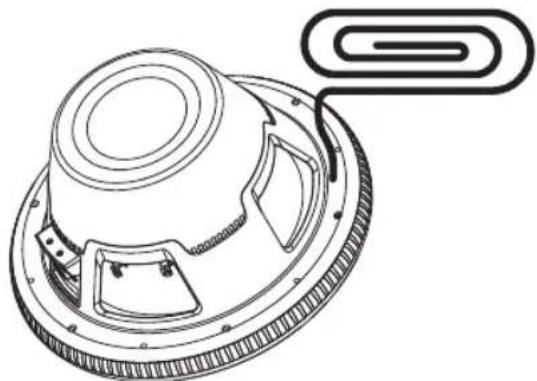

Pour contribuer à l'étanchéité de votre installation contre l'eau et pour créer une étanchéité acoustique à l'air, appliquez le joint de mousse auto-adhésif sur la structure du haut-parleur.

Utilisez les vis incluses pour monter le haut-parleur dans son emplacement. Utilisez les attaches rapides incluses si nécessaire pour sécuriser le montage.

REMARQUE : Soyez prudent pour découper et visser des vis dans la fibre de verre afin d'éviter des rayures et des fêlures.

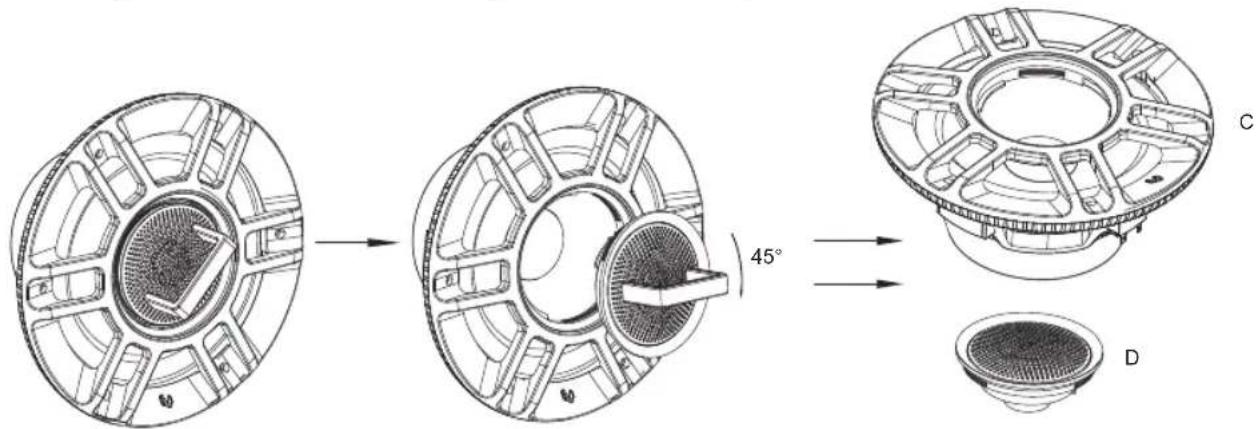

Utilisez l'outil à 2 broches inclus pour retirer le tweeter du corps du haut-parleur grave. Placez les broches de l'outil dans les trous de la grille du tweeter et tournez sur 45 degrés dans le sens horaire pour le desserrer et le retirer.

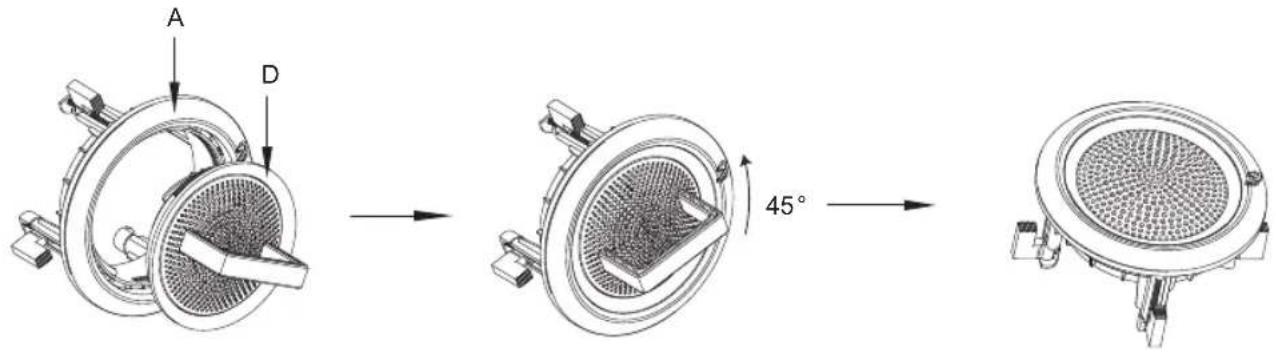

Placez le tweeter dans le support de fixation et utilisez l'outil pour le bloquer en tournant sur 45 degrés dans le sens trigonométrique.

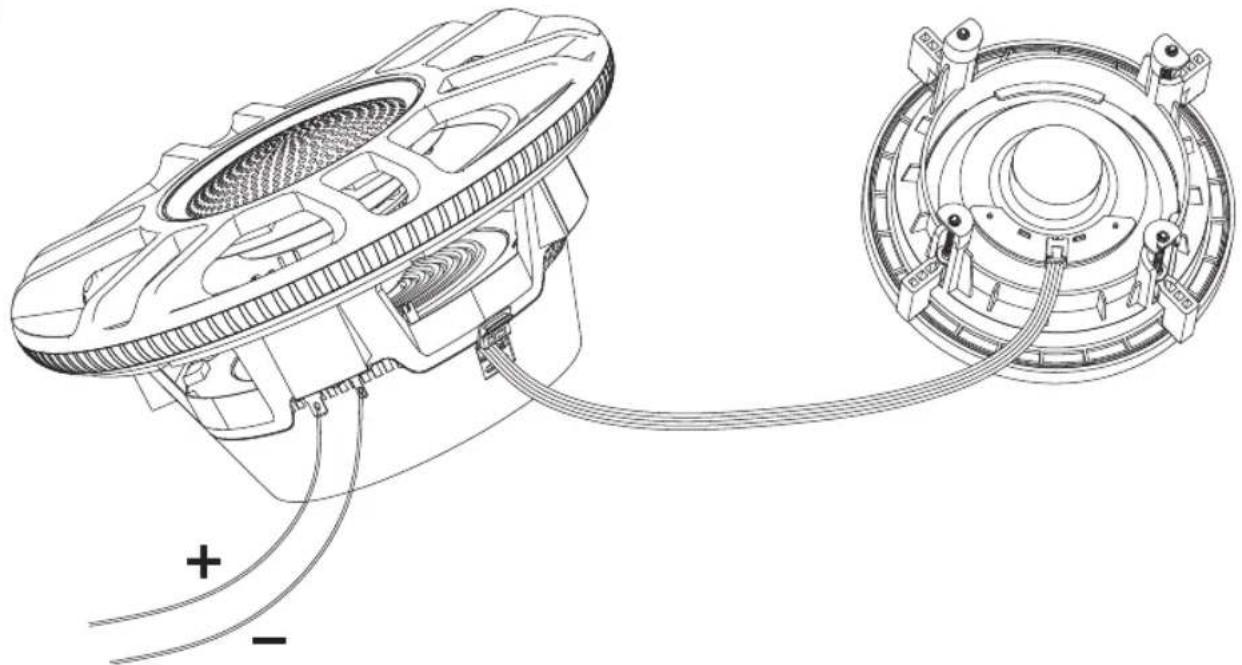

Pour transmettre le signal audio au tweeter, vérifiez que le haut-parleur grave et le tweeter sont branchés avec le câble inclus.

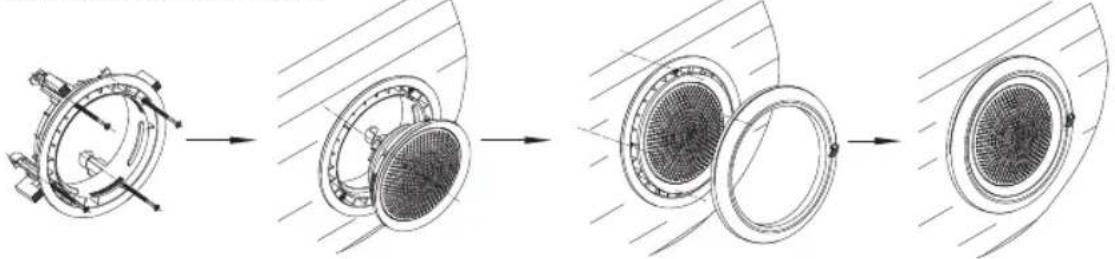

Placez le tweeter dans l'emplacement de montage, tournez ensuite chaque vis de blocage dans le sens horaire pour serrer les supports de fixation. Soyez prudent pour ne pas trop serrer. Accrochez la bague extérieure incluse sur le support de fixation pour cacher les vis de blocage.

Spécifications	Kappa 6 Kappa	8 Kappa 10
Puissance admissible continue	100 W 200 W 300 W
Puissance crête admissible	300 W 500 W 900 W
Réponse en fréquence 40 Hz - 25 kHz 30 Hz - 22 kHz		20 Hz - 2 kHz
Impédance nominale 3 Ohms* 3 Ohms* 2 ou 4 ohms			(sélectionner avec le commutateur)
Sensibilité 92 dB 92dB 89dB
Diamètre externe	189,4 mm (7-15/32")	241 mm (9-1/2")	295 mm (11-5/8")
Diamètre de découpe de montage	144,8 mm (5-23/32")	Haut-parleur grave : 177,4 mm (7")Support de tweeter : 115,9 mm (4-9/16")	235,6 mm (9-9/16")
Profondeur totale	92,5 mm (3-21/32")	108,1 mm (4-9/32")	162,4 mm (6-13/32")
Profondeur de montage	65 mm (2-9/16")	80,5 mm (3-3/16")	123 mm (4-7/8")

*REMARQUE : En raison de la faible impédance du haut-parleur grave, ne câblez pas deux haut-parleurs ou plus en parallèle sur un amplificateur ; ceci peut provoquer une surchauffe et endommager l'amplificateur.
