PANDUAN PENGGUNA Kappa 1010M INFINITY

Produk Infinity Anda telah dirancang untuk memberikan performa dan kemudahan pengoperasian khas produk Infinity.

TENTANG PANDUAN

Buku panduan ini menjelaskan pedoman pemasangan umum. Meskipun demikian, harap diingat bahwa pemasangan komponen audio laut yang benar membutuhkan pengalaman yang memadai. Jika Anda tidak memiliki pengetahuan dan peralatan untuk melakukan pemasangan dengan benar, kami sarankan Anda berkonsultasi dengan penyalur Infinity resmi mengenai berbagai opsi pemasangan. Simpan semua buku instruksi dan nota pembelian sebagai referensi.

ISI KOTAK

Kappa 6

12X 12X 1X 2X 1X 1X 2X 2X

Kappa 8

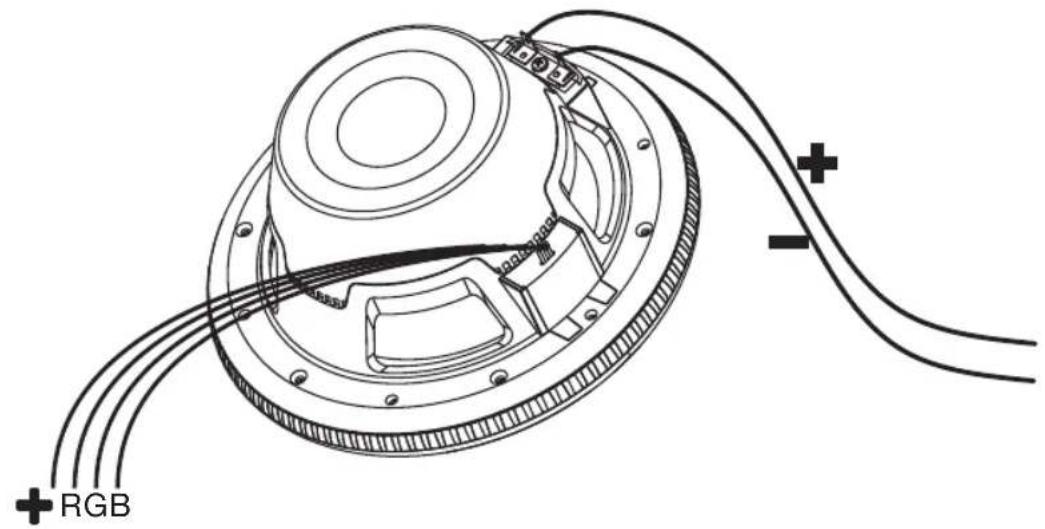

Untuk mengirimkan sinyal ke speaker laut Infinity, hubungkan kabel speaker positif (+) dan negatif (-) dengan keluaran speaker yang sesuai pada unit sumber atau amplifier. Pastikan pemasangannya sudah benar.

RGB

PEMASANGAN KABEL LED SPEAKER

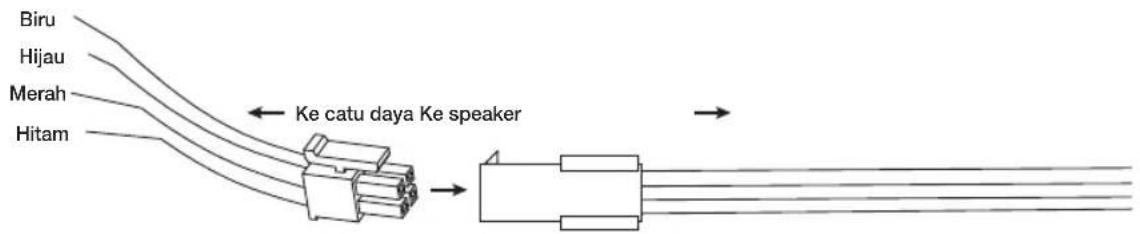

Untuk memberi daya LED, colokkan kabel LED 24-gauge hitam (+), hijau, dan merah pada speaker ke konektor perempuan yang sudah ada, kemudian ulur kabel konektor perempuan ke sumber daya 12 volt atau pengendali cahaya yang kompatibel (dijual terpisah). Jika menggunakan pengendali terpisah, pastikan untuk menyambungkan setiap kabel ke output yang sesuai.

Biru Hijau Merah Hitam Ke catu daya Ke speaker

Jika menyambungkan LED langsung dengan sumber daya, pilih warna LED dengan menyambungkan kabel hitam ke terminal positif (+), dan kabel tunggal R, G, dan/atau B atau kombinasi kabel yang sesuai ke terminal negatif (-).

Terdapat 7 kemungkinan warna, tergantung pada konfigurasi pemasangan kabel yang Anda pilih:

Untuk melindungi pemasangan dari air, dan untuk memberikan lapisan akustik kedap udara, gunakan lapisan busa yang merekat pada kerangka speaker.

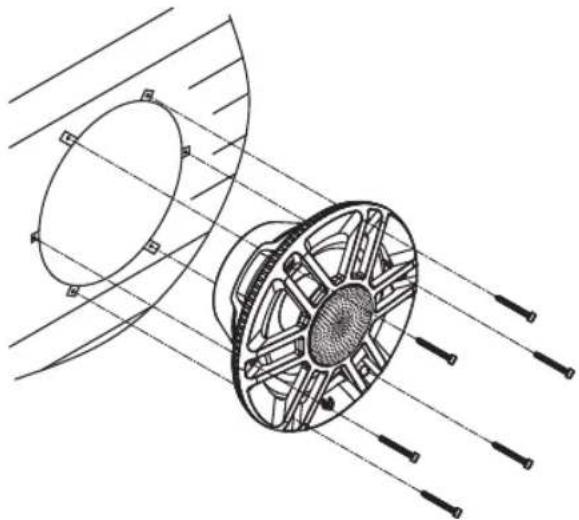

Gunakan sekrup yang sudah disediakan untuk memasang speaker di tempat yang diinginkan. Jika perlu, gunakan speed clip untuk mengencangkan pemasangan.

CATATAN: Berhati-hatilah saat memotong dan memasang sekrup dengan serat kaca agar tidak ada goresan dan retakan.

Kappa 6 dan Kappa 8
Kappa 10

Gunakan alat 2-pin yang tersedia untuk melepaskan tweeter dari wadah woofer. Pasang pin alat pada lubang kisi-kisi tweeter dan putar 45 derajat searah jarum jam untuk mengendurkan dan melepaskannya.

Letakkan tweeter pada braket dudukan dan gunakan alat untuk mengencangkannya dengan memutar 45 derajat berlawanan arah jarum jam.

A D 45°

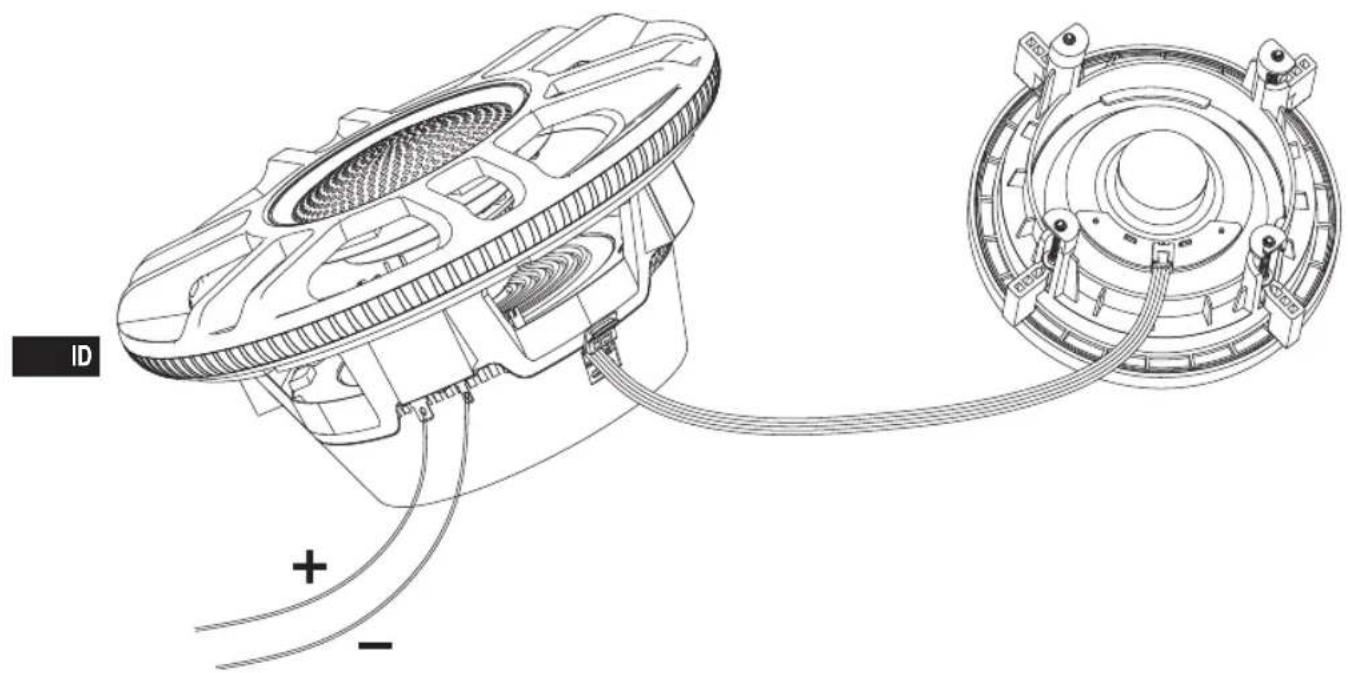

Untuk mentransmisikan sinyal audio ke tweeter, pastikan woofer dan tweeter tersambung ke kabel yang tersedia.

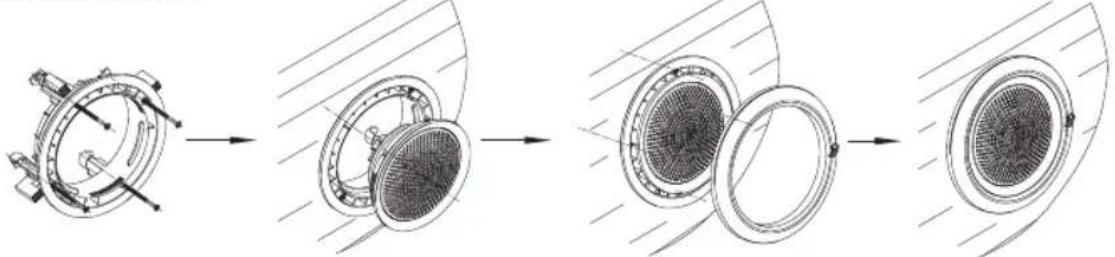

Letakkan tweeter pada tempat pemasangan, kemudian putar tiap sekrup penekan searah jarum jam untuk mengencangkan braket dudukan. Berhati-hatilah agar tidak terlalu kencang. Pasang dengan cepat ring luar di atas braket dudukan untuk menutupi sekrup penekan.

*CATATAN: Karena woofer mempunyai impedansi rendah, jangan pasang dua woofer atau lebih secara paralel ke amplifier; hal ini bisa mengakibatkan panas berlebihan dan kerusakan pada amplifier.
