Kappa 1050M - サブウーファー INFINITY - 無料のユーザーマニュアル

製品タイプ	マリンサブウーファー
ブランド	インフィニティ
モデル	Kappa 1050M
連続許容入力	300 W
最大許容入力	900 W
周波数特性	20 Hz - 2 kHz
公称インピーダンス	2または4Ω（選択可能）
感度	89 dB
外径	295 mm
取付穴径	235.6 mm
取付深度	123 mm
全深度	162.4 mm
推定重量	4.5 kg
振動板素材	ポリプロピレン
マグネットタイプ	フェライト
シール性	自己粘着フォームガスケット付属
照明	マルチカラーLED（赤、緑、青、組み合わせ）
用途	マリン、耐水性
付属品	取り外し工具、ケーブル、LEDコネクター、ネジ、ガスケット
お手入れと清掃	柔らかく乾いた布で拭いてください。溶剤は避けてください。
安全性	2つ以上のスピーカーを並列接続しないでください。極性を守ってください。
保証	2年
修理可能性	正規インフィニティ販売店にご連絡ください

よくある質問 - Kappa 1050M INFINITY

Kappa 1050Mサブウーファーの取り付け方法は？

取り付けには専門知識が必要です。付属のネジとフォームガスケットを使用してシール性を確保してください。極性を守り、適切な場所にスピーカーを取り付けてください。

マルチカラーLEDの接続方法は？

黒線（+）と希望の色に応じてR、V、B線（-）を接続します。付属のメスコネクターを使用し、12V電源または対応コントローラーに接続してください。

利用可能なLEDの色は？

7色：赤、緑、青、黄（赤+緑）、紫（赤+青）、青緑（青+緑）、白（赤+青+緑）。取扱説明書の配線図を参照してください。

インピーダンス（2Ωまたは4Ω）の選択方法は？

スピーカーのインピーダンス切替スイッチを使用します。より高出力の場合は2Ω、ほとんどのアンプとの互換性のためには4Ωを選択してください。

サブウーファーは防水ですか？

はい、マリン用途に設計されています。付属の自己粘着フォームガスケットを適用して、水密性と気密性を向上させてください。

2台のサブウーファーを並列接続できますか？

いいえ、低インピーダンスのため、2つ以上のスピーカーを並列接続しないでください。過熱やアンプの損傷の原因となります。

取り付けに必要な穴径は？

取付穴径は235.6 mmです。切断前に正確に測定してください。

サブウーファーのお手入れ方法は？

柔らかく乾いた布で拭いてください。溶剤や研磨剤は使用しないでください。過度の湿気を避けて保管してください。

交換部品はどこで入手できますか？

交換部品や修理可能性については、正規インフィニティ販売店にお問い合わせください。

ツイーターが付いている場合の取り外し方法は？

付属の2ピン工具を使用します。ツイーターグリルの穴にピンを差し込み、時計回りに45°回して緩め、取り外します。

使用説明書 Kappa 1050M INFINITY

Infinity(インフィニティ) Kappa 6、Kappa 8、Kappa 10マリーン・スピーカー - 取扱説明書

お買い上げいただきありがとうございます。

Infinity(インフィニティ)は、商品に期待されるパフォーマンスを簡単な操作で実現するように設計されています。

取扱説明書について

この取扱説明書では、一般的な設置ガイドラインを説明しています。マリーン・オーディオ機器を適切に設置するには、適格な経験が必要なことにご注意ください。適切に設置するための知識やツールをお持ちでない場合は、Infinity(インフィニティ)公認販売店に設置方法について相談されることを強くお勧めいたします。参考のために、すべての説明書と領収書を保管しておいてください。

同梱品

Kappa 6

Kappa 8

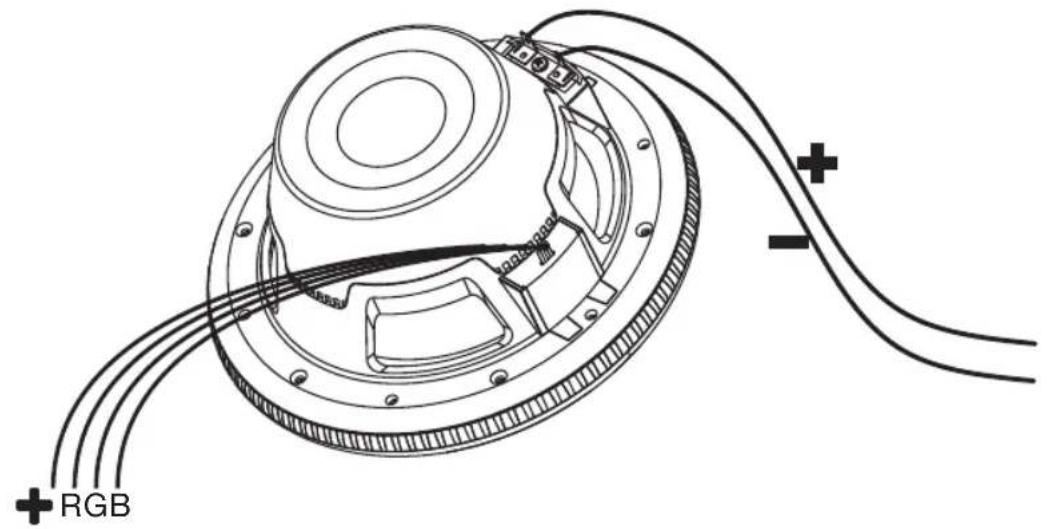

Infinity(インフィニティ)マリーン・スピーカーに信号を送るには、陽電極(+)と負電極(-)のスピーカーワイヤーをソースユニットまたはアンプの適切なスピーカー出力に接続します。必ず、正しい極性を守ってください。

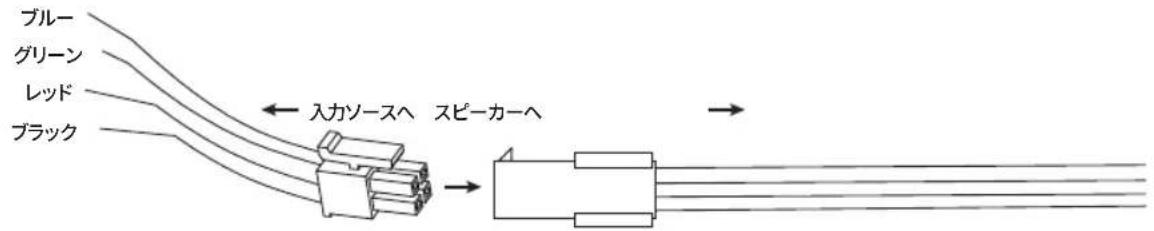

スピーカーのLED配線

LEDに電力を供給するには、スピーカーと添付の24ゲージブラック(+)、ブルー、グリーン、レッドLEDワイヤーを接続し、対応す12V入力ソースまたはライト・コントローラー(別売)とコネクタを接続します。別のコントローラーを使用する場合は、必ず各ワイヤーを適切な出力に接続してください。

JP

入力ソースに直接LEDを配線する場合は、陽電極(+)端子にブラックのワイヤーを、負電極(-)端子にワイヤーを1本もしくは複数のワイヤーの組み合わせを接続して、LEDの色を選択することができます。

選択する配線の設定に応じて7つの色を選択できます。

陽電極(+12V)端子に接続するワイヤー	負電極(-)端子に接続するワイヤー	発する色
ブラック	レッドレッド
	グリーングリーン
	ブルーブルー
	レッド+グリーンイエロー
	レッド+ブルーパープル
	ブルー+グリーンアクアマリン
	レッド+ブルー+グリーンホワイト

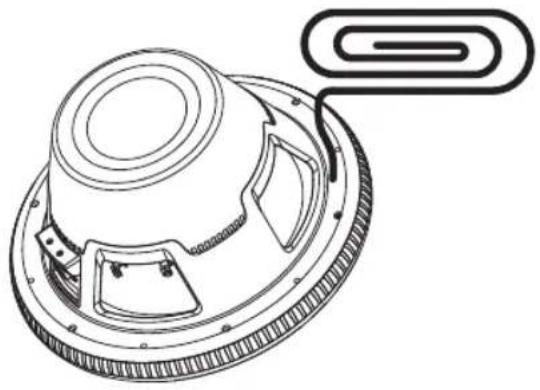

発泡シールを貼る

設置機器に水が入るのを防止し、音響的に適切な密閉を実現するため、スピーカーのフレームに粘着性の発泡シールを貼ってください。

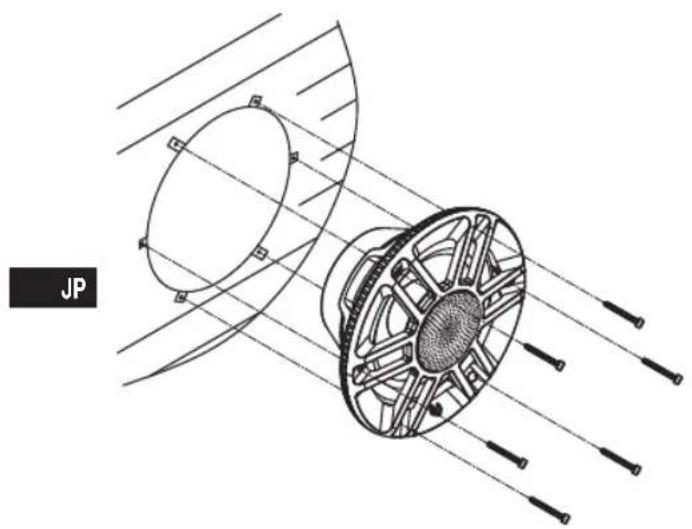

付属のねじを使用してスピーカーを決めた位置に取り付けます。強度の弱い部分に取り付ける必要がある場合は、付属のスピードクリップを使用してください。

注: グラスファイバーに穴を開けてねじを使用する場合は、引っかき傷やひび割れができないようにご注意ください。

Kappa 6 および Kappa 8

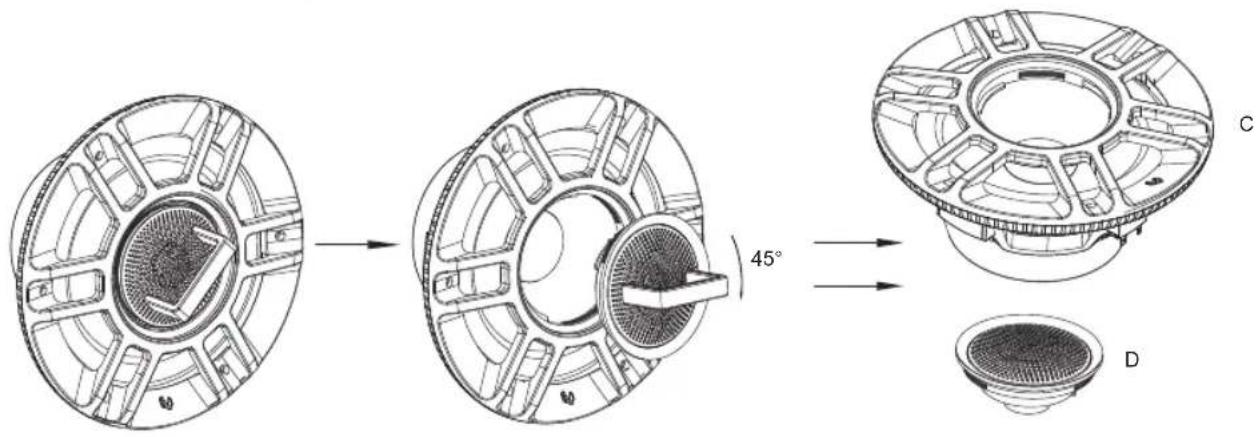

ツイーターを別の個所に設置するために取り外す(KAPPA 8のみ)

ウーファーのハウジングからツイーターを取り外すには、添付の2ピンツールを使用します。ツイーター・グリルの穴にツールのピンを差し込み、時計回りに45度回転させてツイーターを緩め、取り外します。

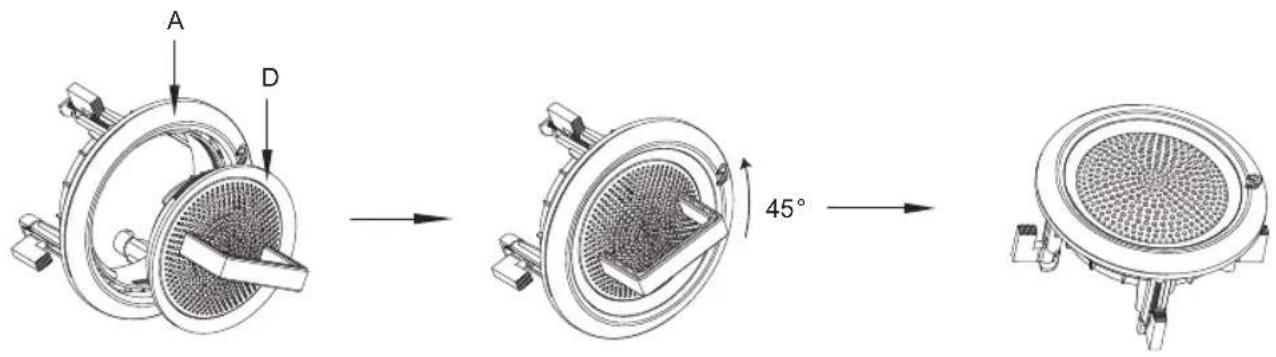

取り付けブラケットとツールを使用してツイーターを取り付け、反時計回りに45度回転させて頂定します。

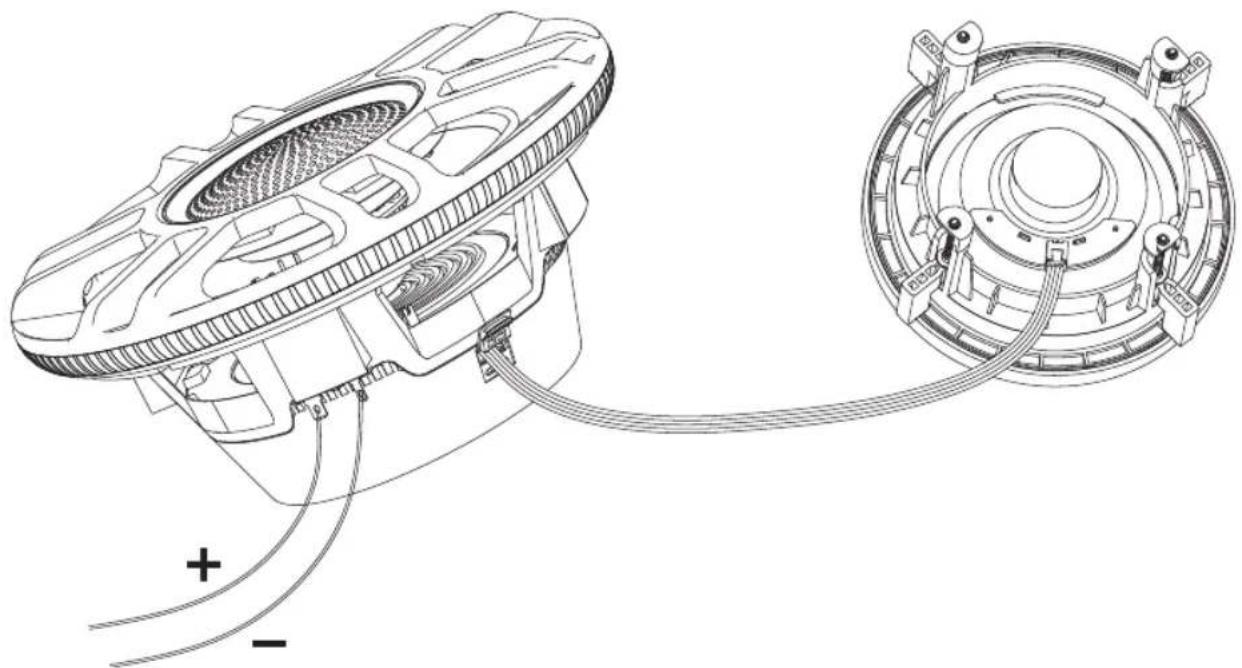

ツイーターにオーディオ信号を伝えるには、ウーファーとツイーターが付属のケーブルで接続されていることを確認してください。

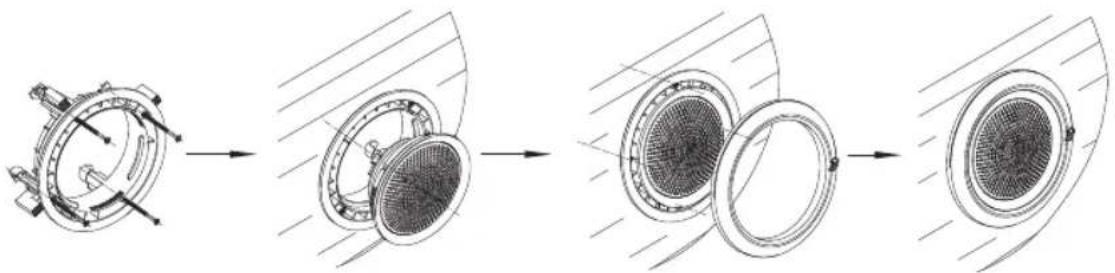

ツイーターを取り付け位置に取り付け、次に止めねじを時計回りに回して取り付けブラケットを締めます。締めすぎないようにご注意ください。取り付けブラケットの上に付属の外輪を固定し、止めねじを隠します。

仕様	Kappa 6 Kappa	8 Kappa 10
連続許容入力	100W 200W 300W
ピーク許容入力	300W 500W 900W
周波数特性	40Hz~25kHz 30Hz	~22kHz 20Hz~2kHz
公称インピーダンス	3Ω*	3Ω* 2または4Ω	(スイッチを使って選択)
出力音圧レベル	92dB	92dB	89dB
外部直径	7-15/32インチ(189.4mm)	9-1/2インチ(241mm)	11-5/8インチ(295mm)
取り付けカットアウト直径	5-23/32インチ(144.8mm)	ウーファー:7インチ(177.4mm)ツイーター・ブラケット:4-9/16インチ(115.9mm)	9-9/16インチ(235.6mm)
トータル寸法	3-21/32インチ(92.5mm)	4-9/32インチ(108.1mm)	6-13/32インチ(162.4mm)
埋め込み寸法	2-9/16インチ(65mm)	3-3/16インチ(80.5mm)	4-7/8インチ(123mm)

*注：ウーファーを低インピーダンス状態に保つために、アンプに平行で2本以上の配線をしないでください。その結果オーバーヒートし、アンプに損傷を与える可能性があります。
