Kappa 1050M - Caisson de basses INFINITY - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Caisson de basses INFINITY Kappa 1050M, puissance nominale de 300W, impédance de 4 ohms, réponse en fréquence de 25 Hz à 200 Hz.
Utilisation	Conçu pour une utilisation dans des systèmes audio de voiture, idéal pour améliorer les basses et la qualité sonore globale.
Maintenance et réparation	Vérifier régulièrement les connexions et l'état des câbles, nettoyer le caisson avec un chiffon doux, éviter l'exposition à l'humidité.
Sécurité	Ne pas exposer à des températures extrêmes, éviter les courts-circuits lors de l'installation, respecter les spécifications de puissance pour éviter les dommages.
Informations générales	Garantie limitée, dimensions compactes pour un montage facile, design élégant qui s'intègre bien dans l'intérieur des véhicules.

FOIRE AUX QUESTIONS - Kappa 1050M INFINITY

Pourquoi mon caisson de basses INFINITY Kappa 1050M ne produit-il pas de son ?

Vérifiez que le caisson est correctement connecté à l'amplificateur et que l'amplificateur est allumé. Assurez-vous également que le câble audio est en bon état et que les réglages de volume sont adéquats.

Comment installer correctement le caisson de basses INFINITY Kappa 1050M ?

Pour une installation optimale, placez le caisson dans un coin de la pièce pour maximiser la résonance des basses. Connectez-le à votre système audio en utilisant des câbles appropriés et assurez-vous que tous les branchements sont sécurisés.

Le caisson de basses émet des bruits étranges. Que faire ?

Un bruit étrange peut indiquer un problème de connexion ou un déséquilibre dans le système. Vérifiez toutes les connexions et assurez-vous que le caisson n'est pas surchargé. Si le problème persiste, contactez le service client.

Quelles sont les spécifications d'alimentation du caisson de basses INFINITY Kappa 1050M ?

Le INFINITY Kappa 1050M nécessite une alimentation de 12 V avec une capacité de courant appropriée. Consultez le manuel pour des détails sur la puissance recommandée.

Comment régler les niveaux de basses sur le caisson INFINITY Kappa 1050M ?

Utilisez le panneau de contrôle situé à l'arrière du caisson pour ajuster le niveau de gain et la fréquence de coupure. Commencez par des réglages moyens et ajustez selon vos préférences d'écoute.

Le caisson de basses INFINITY Kappa 1050M est-il compatible avec tous les systèmes audio ?

Le caisson est conçu pour être compatible avec la plupart des systèmes audio. Assurez-vous simplement que votre amplificateur dispose d'une sortie appropriée pour le connecter.

Comment nettoyer le caisson de basses INFINITY Kappa 1050M ?

Utilisez un chiffon doux et sec pour nettoyer la surface du caisson. Évitez d'utiliser des produits chimiques agressifs qui pourraient endommager la finition.

Que faire si le caisson de basses ne s'allume pas ?

Vérifiez que le caisson est correctement branché à une source d'alimentation fonctionnelle. Testez avec une autre prise si nécessaire. Si le problème persiste, il pourrait être nécessaire de contacter le service client.

Le caisson de basses INFINITY Kappa 1050M est-il garanti ?

Oui, le produit est généralement couvert par une garantie limitée. Veuillez consulter le manuel d'utilisation pour les détails de la garantie et les instructions de réclamation.

MODE D'EMPLOI Kappa 1050M INFINITY

Ce manuel contient les directives d’installation générales. Cependant, veuillez noter que l’installation correcte de composants audio marine requiert une expérience qualifiée. Si vous ne disposez pas des connaissances et des outils permettant d’exécuter correctement cette installation, nous vous recommandons fortement de consulter un distributeur agréé Infinity pour connaître vos options d’installation. Conservez toutes les instructions et les factures à titre de référence.

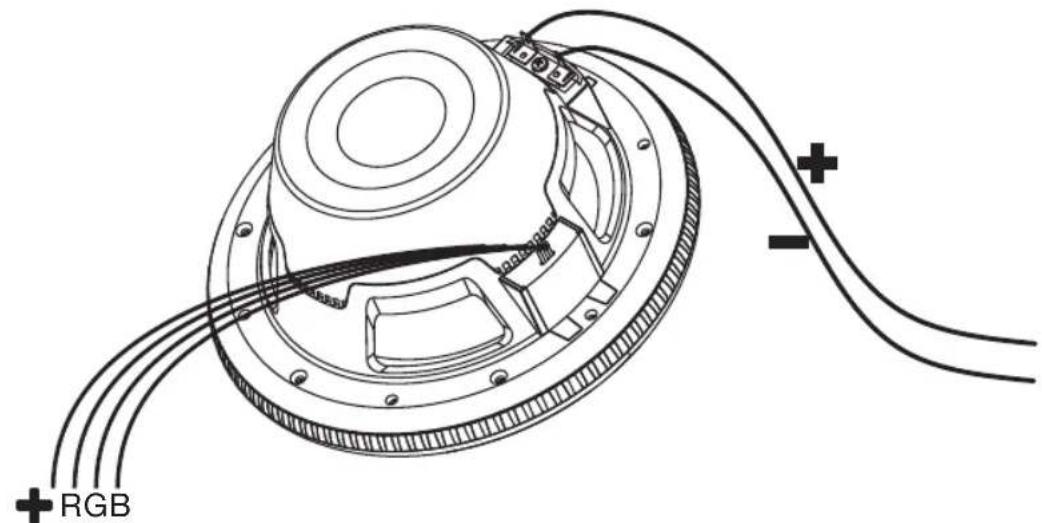

Pour envoyer le signal au haut-parleur marine Infinity, connectez les fils de haut-parleur positif (+) et négatif (-) aux sorties de haut-parleur appropriées de votre appareil ou amplificateur source. Veillez à respecter la polarité adéquate.

CÂBLAGE DES DEL DU HAUT-PARLEUR

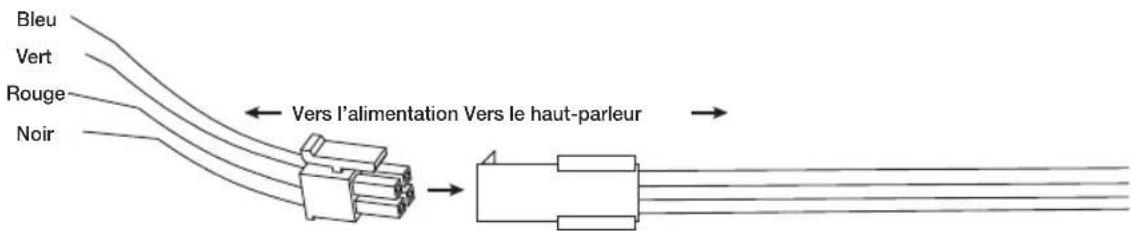

Pour alimenter les DEL, branchez les fils de DEL de 0,205 mm² (24-gauge) noir (+), bleu, vert et rouge du haut-parleur dans le connecteur femelle inclus, puis faites passer les fils du connecteur femelle à votre alimentation 12 volts ou contrôleur d’éclairage compatible (vendu séparément). Si vous utilisez un contrôleur séparé, veillez à connecter chaque fil à la bonne sortie. Si vous câblez directement les DEL à votre alimentation, vous pouvez choisir la couleur des DEL en connectant le fil noir à la borne positive (+) et les fils R, V et/ou B individuels appropriés ou une combinaison de ces fils à la borne négative (-). Il y a 7 couleurs possibles, selon la configuration de câblage que vous choisissez : Kappa 10 9-9/16” (235.6mm) 11-5/8” (295mm) 6-13/32” 162.4mm4-7/8” (123mm) R BG Vers l’alimentation Vers le haut-parleur Bleu Vert Rouge Noir FRFil connecté à la borne positive (+12V) Fil connecté à la borne négative (-) Couleur produite Noir Rouge Rouge Vert Vert Bleu Bleu Rouge + Vert Jaune Rouge + Bleu Mauve Bleu + Vert Bleu vert Rouge + Bleu + Vert Blanc APPLICATION DE LA MOUSSE D’ÉTANCHÉITÉ Pour contribuer à l’étanchéité de votre installation contre l’eau et pour créer une étanchéité acoustique à l’air, appliquez le joint de mousse auto-adhésif sur la structure du haut-parleur.

MONTAGE DU HAUT-PARLEUR

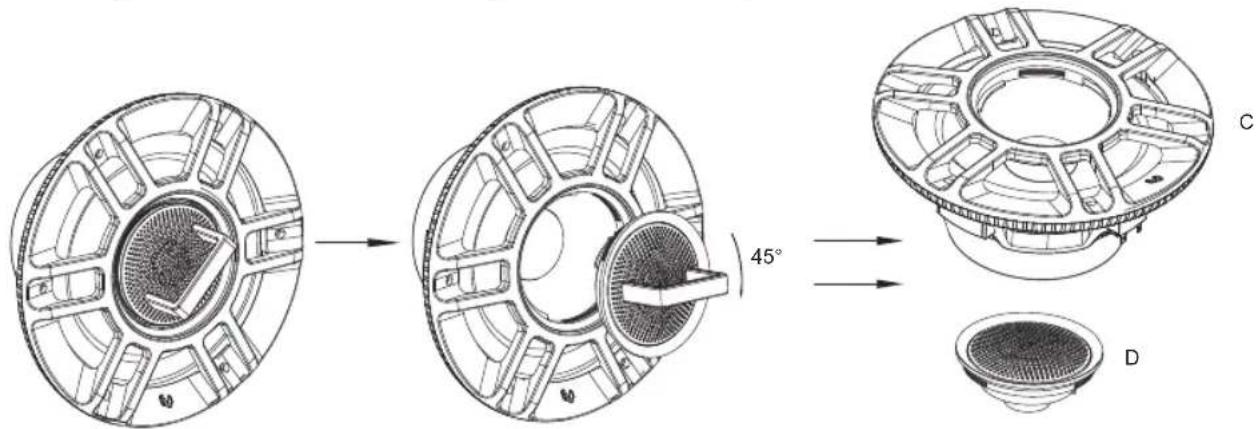

Utilisez les vis incluses pour monter le haut-parleur dans son emplacement. Utilisez les attaches rapides incluses si nécessaire pour sécuriser le montage. REMARQUE : Soyez prudent pour découper et visser des vis dans la fibre de verre afin d’éviter des rayures et des fêlures. Kappa 6 and Kappa 8 Kappa 10 FRDÉPOSE DU TWEETER POUR UN MONTAGE SÉPARÉ (KAPPA 8 UNIQUEMENT) Utilisez l’outil à 2 broches inclus pour retirer le tweeter du corps du haut-parleur grave. Placez les broches de l’outil dans les trous de la grille du tweeter et tournez sur 45 degrés dans le sens horaire pour le desserrer et le retirer.

MONTAGE AFFLEURANT DU TWEETER

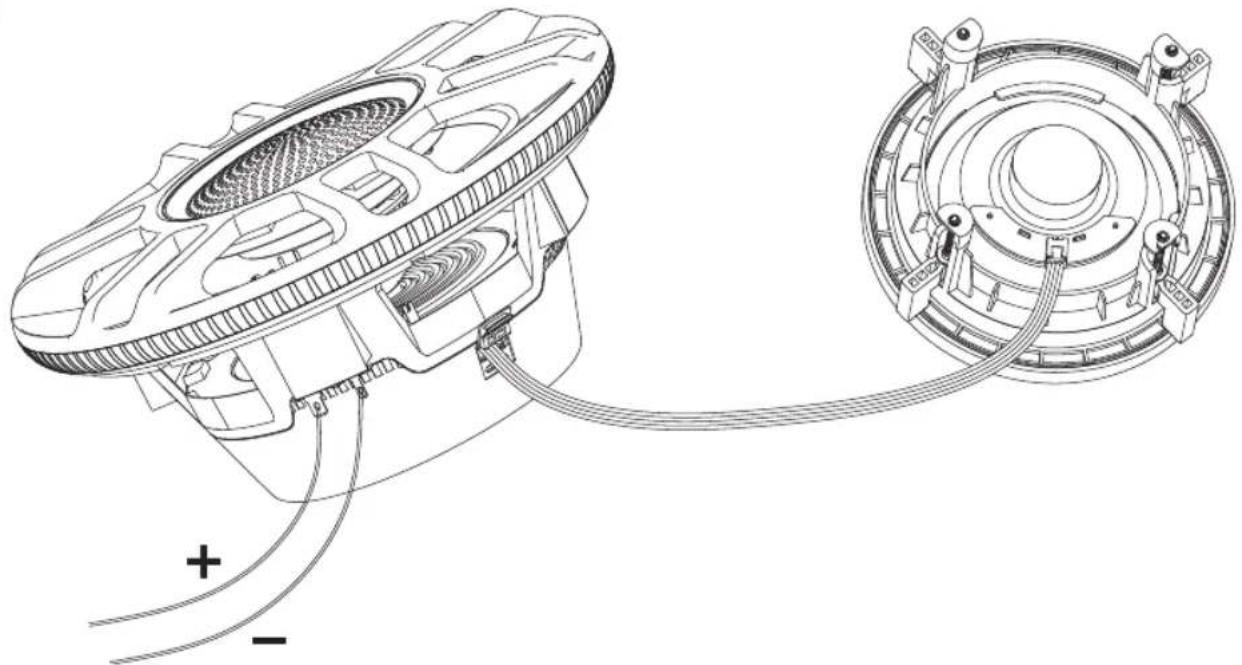

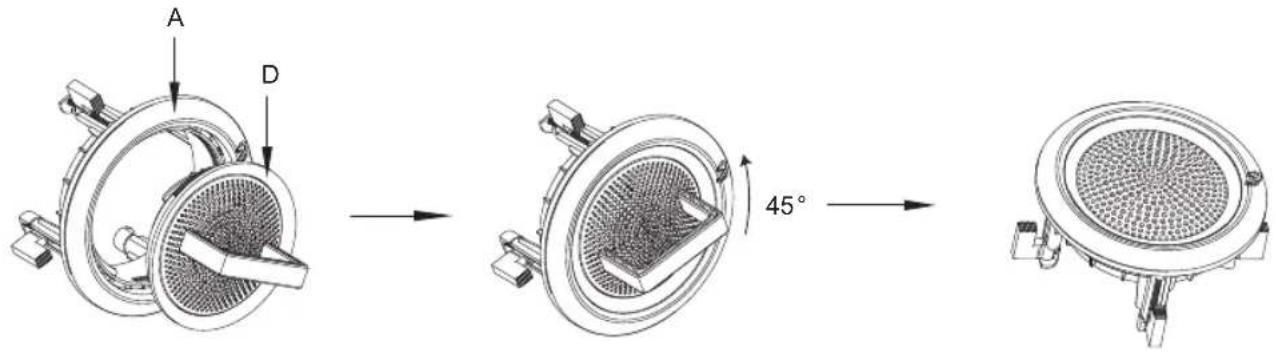

Placez le tweeter dans le support de fixation et utilisez l’outil pour le bloquer en tournant sur 45 degrés dans le sens trigonométrique. Pour transmettre le signal audio au tweeter, vérifiez que le haut-parleur grave et le tweeter sont branchés avec le câble inclus.

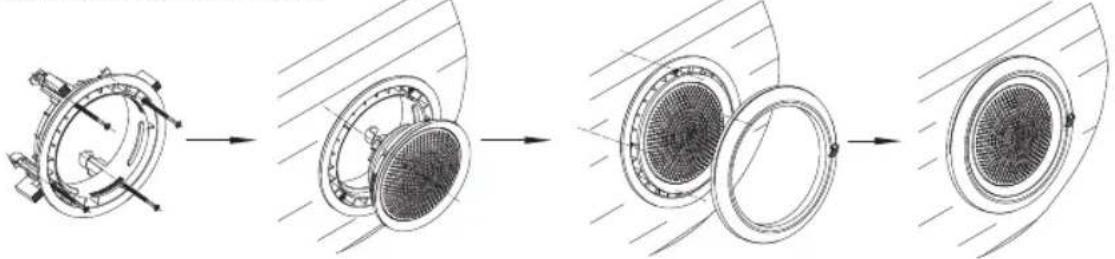

45 ° FRPlacez le tweeter dans l’emplacement de montage, tournez ensuite chaque vis de blocage dans le sens horaire pour serrer les supports de fixation. Soyez prudent pour ne pas trop serrer. Accrochez la bague extérieure incluse sur le support de fixation pour cacher les vis de blocage. Spécications Kappa 6 Kappa 8 Kappa 10 Puissance admissible continue 100 W 200 W 300 W Puissance crête admissible 300 W 500 W 900 W Réponse en fréquence 40 Hz – 25 kHz 30 Hz – 22 kHz 20 Hz – 2 kHz Impédance nominale 3 Ohms* 3 Ohms* 2 ou 4 ohms (sélectionner avec le commutateur) Sensibilité 92 dB 92dB 89dB Diamètre externe 189,4 mm (7-15/32") 241 mm (9-1/2”) 295 mm (11-5/8”) Diamètre de découpe de montage 144,8 mm (5-23/32”) Haut-parleur grave : 177,4 mm (7”) Support de tweeter : 115,9 mm (4-9/16”) 235,6 mm (9- 9/16”) Profondeur totale 92,5 mm (3-21/32”) 108,1 mm (4-9/32”) 162,4 mm (6- 13/32”) Profondeur de montage 65 mm (2-9/16”) 80,5 mm (3-3/16”) 123 mm (4-7/8”) *REMARQUE : En raison de la faible impédance du haut-parleur grave, ne câblez pas deux haut-parleurs ou plus en par- allèle sur un amplificateur ; ceci peut provoquer une surchauffe et endommager l’amplificateur. HARMAN International Industries, Incorporated 8500 Balboa Boulevard, Northridge, CA 91329 USAwww.infinityspeakers.com© 2018 HARMAN International Industries, Incorporated. Tous droits réservés.Infinity est une marque commerciale de HARMAN International Industries, Incorporated, déposée aux États-Unis et/ou dans d’autres pays. Les caractéristiques, les spécifications et l’aspect sont susceptibles d’être modifiés sans préavis. FRGRACIAS POR SU COMPRA . . . Su producto Infinity se ha diseñado para proporcionarle el rendimiento y la facilidad de uso que se espera de Infinity.
