Tipo de producto	Subwoofer marino
Marca	Infinity
Modelo	Kappa 1050M
Potencia nominal continua	300 W
Potencia máxima	900 W
Respuesta en frecuencia	20 Hz - 2 kHz
Impedancia nominal	2 o 4 Ohmios (seleccionable)
Sensibilidad	89 dB
Diámetro externo	295 mm
Diámetro de corte de montaje	235,6 mm
Profundidad de montaje	123 mm
Profundidad total	162,4 mm
Peso estimado	4,5 kg
Material del cono	Polipropileno
Tipo de imán	Ferrita
Estanqueidad	Junta de espuma autoadhesiva incluida
Iluminación	LED multicolor (rojo, verde, azul, combinaciones)
Uso	Marino, resistente al agua
Accesorios incluidos	Herramienta de extracción, cables, conector LED, tornillos, junta
Mantenimiento y limpieza	Limpiar con un paño suave y seco. Evitar disolventes.
Seguridad	No cablear dos altavoces en paralelo. Respetar la polaridad.
Garantía	2 años
Reparabilidad	Contactar a un distribuidor autorizado de Infinity

Preguntas frecuentes - Kappa 1050M INFINITY

¿Cómo instalar el subwoofer Kappa 1050M?

La instalación requiere experiencia calificada. Utilice los tornillos incluidos y la junta de espuma para garantizar la estanqueidad. Monte el altavoz en una ubicación adecuada respetando la polaridad.

¿Cómo conectar los LED multicolores?

Conecte el cable negro (+) y los cables R, V, B (-) según el color deseado. Utilice el conector hembra incluido y conecte a una alimentación de 12V o un controlador compatible.

¿Qué colores de LED están disponibles?

7 colores: rojo, verde, azul, amarillo (rojo+verde), púrpura (rojo+azul), azul verdoso (azul+verde) y blanco (rojo+azul+verde). Consulte la tabla de cableado en el manual.

¿Cómo elegir la impedancia (2 o 4 ohmios)?

Utilice el interruptor de impedancia ubicado en el altavoz. Seleccione 2 ohmios para una mayor potencia o 4 ohmios para compatibilidad con la mayoría de los amplificadores.

¿El subwoofer es estanco?

Sí, está diseñado para uso marino. Aplique la junta de espuma autoadhesiva incluida para mejorar la estanqueidad al agua y al aire.

¿Puedo cablear dos subwoofers en paralelo?

No, debido a la baja impedancia, no cablee dos altavoces o más en paralelo. Esto puede provocar sobrecalentamiento y dañar el amplificador.

¿Cuál es el diámetro de corte necesario para la instalación?

El diámetro de corte de montaje es de 235,6 mm. Asegúrese de medir con precisión antes de cortar.

¿Cómo limpiar el subwoofer?

Limpie con un paño suave y seco. No use disolventes ni productos abrasivos. Manténgalo alejado de la humedad excesiva.

¿Dónde encontrar piezas de repuesto?

Contacte a un distribuidor autorizado de Infinity para obtener piezas de repuesto o información sobre la reparabilidad.

¿Cómo quitar el tweeter si está presente?

Use la herramienta de 2 pines incluida. Inserte los pines en los orificios de la rejilla del tweeter, gire 45° en sentido horario para aflojarlo, luego retírelo.

MANUAL DE USUARIO Kappa 1050M INFINITY

Altavoz para entornos marinoss Infinity Kappa 6, Kappa 8 y Kappa 10 - Manual de Propietario

GRACIAS POR SU COMPRA...

Su producto Infinity se ha diseñado para proporcionarle el rendimiento y la facilidad de uso que se espera de Infinity.

ACERCA DEL MANUAL

Este manual describe directrices generales de instalación. Sin embargo, es necesario tener en cuenta que la instalación de componentes de audio para entornos marinos requiere experiencia cualificada. Si no dispone de conocimientos y herramientas para realizar correctamente la instalación, le recomendamos encarecidamente que consulte a un distribuidor autorizado de Infinity sobre las opciones de instalación. Guarde todas las instrucciones y los recibos de venta como referencia.

CONTENIDO DE LA CAJA

Kappa 6

Kappa 8

CABLEADO DE SEÑAL DEL ALTAVOZ

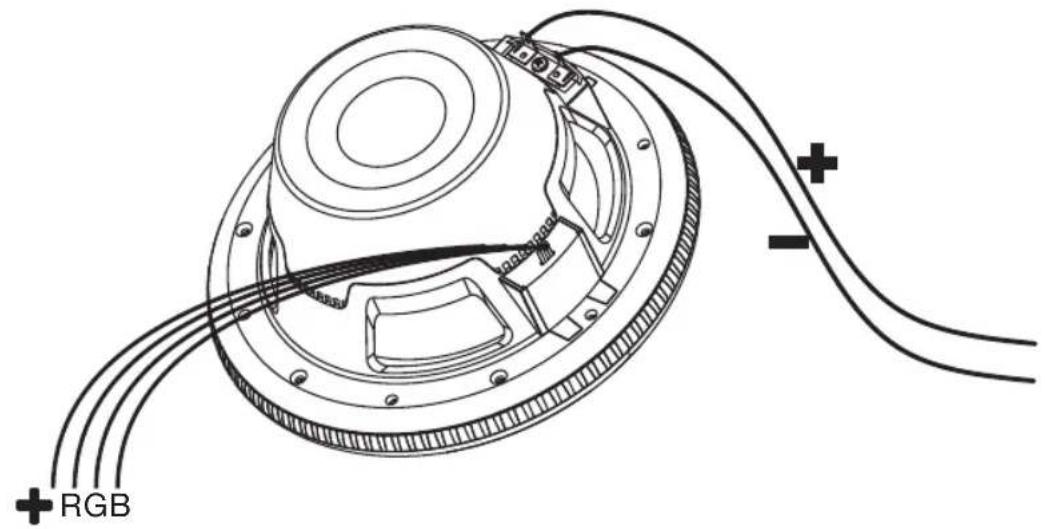

Para enviar la señal al altavoz para entornos marinos Infinity, es necesario conectar los cables de altavoz positivo (+) y negativo (-) a las salidas de altavoz adecuadas de la unidad de fuente o el amplificador. Es necesario asegurarse de respetar la polaridad adecuada.

CABLEADO DE LOS LED DEL ALTAVOZ

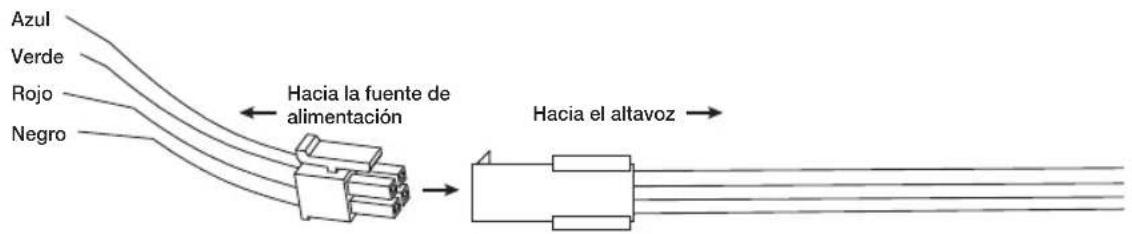

Para alimentar los LED, conecte los cables de calibre 24 negro (+), azul, verde y rojo de los cables desde el altavoz hacia el conector hembra y, a continuación, tienda los cables desde el conector hembra a la fuente de alimentación compatible de 12 V o al controlador de luces (se vende por separado). If using a separate controller, be sure to connect each wire to the proper output.

Si va a cablear los LED fijos directamente desde fuente de alimentación, puede elegir el color de los LED conectando el cable negro al terminal positivo (+) y el cable R, G o B único, o la combinación de cables que desee, al terminal negativo (-).

Hay 7 colores posibles, según la configuración del cableado elegida:

Cable conectado al terminal positivo (+12 V)	Cable conectado al terminal negativo (-)	Color que se obtiene
Negro	Rojo Rojo
	Verde Verde
	Azul Azul
	Rojo + verde Amarillo
	Rojo + azul Púrpura
	Azul + verde Aguamarina
	Rojo + azul + verde Blanco

APLICACIÓN DE LA JUNTA DE ESPUMA

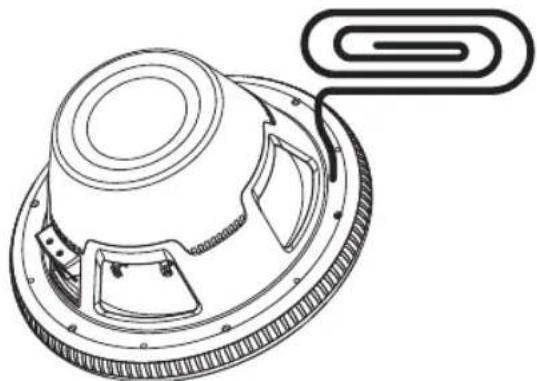

Para ayudar a sellar la instalación y protegerla del agua, así como para disponer de un sello acústico hermético, aplique la junta de espuma autoadhesiva al marco del altavoz.

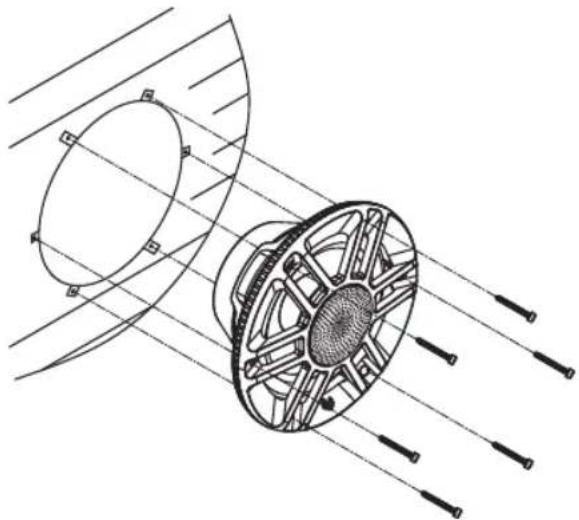

Utilice los tornillos incluidos para montar el altavoz en su lugar. Si es necesario, utilice los clips rápidos incluidos para que el montaje sea más seguro.

NOTA: Actúe con precaución al cortar y utilizar tornillos en fibra de vidrio para evitar arañazos y grietas.

Kappa 6 y Kappa 8
Kappa 10

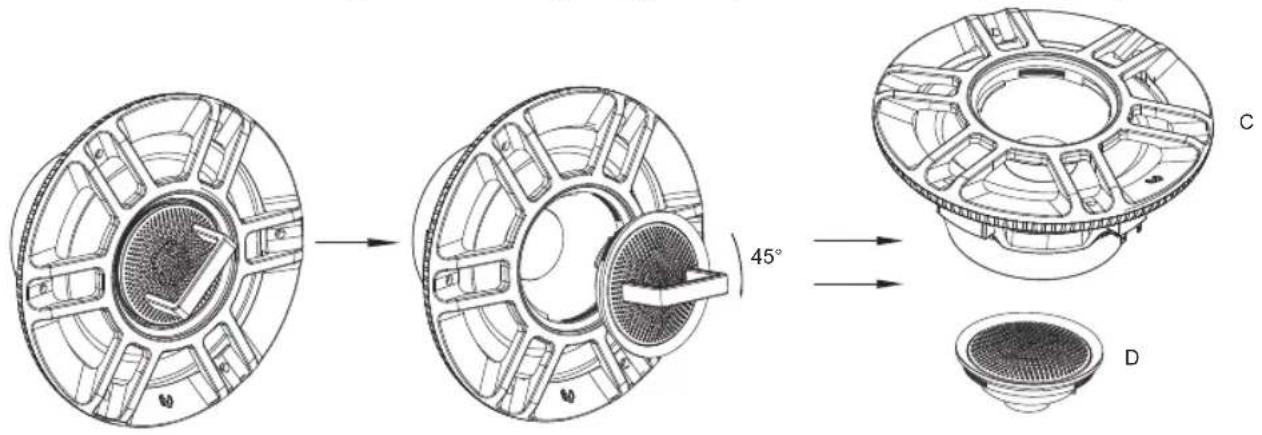

Utilice la herramienta con 2 patillas incluida para quitar el altavoz de agudos de la caja del woofer. Coloque las patillas de la herramienta en los orificios de la rejilla del altavoz de agudos y gírela 45 grados hacia la derecha para aflojarlo y retirarlo.

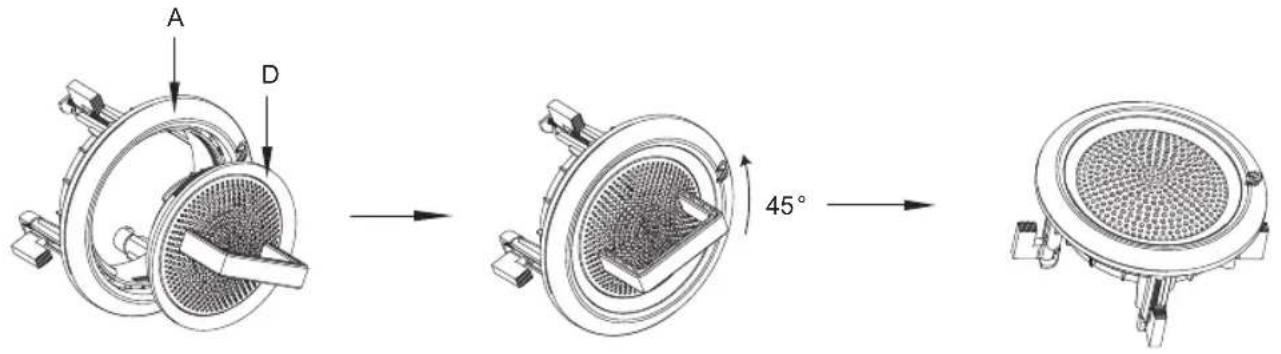

Coloque el altavoz de agudos en el soporte de montaje y utilice la herramienta para sujetarlo girándola 45 grados hacia la izquierda.

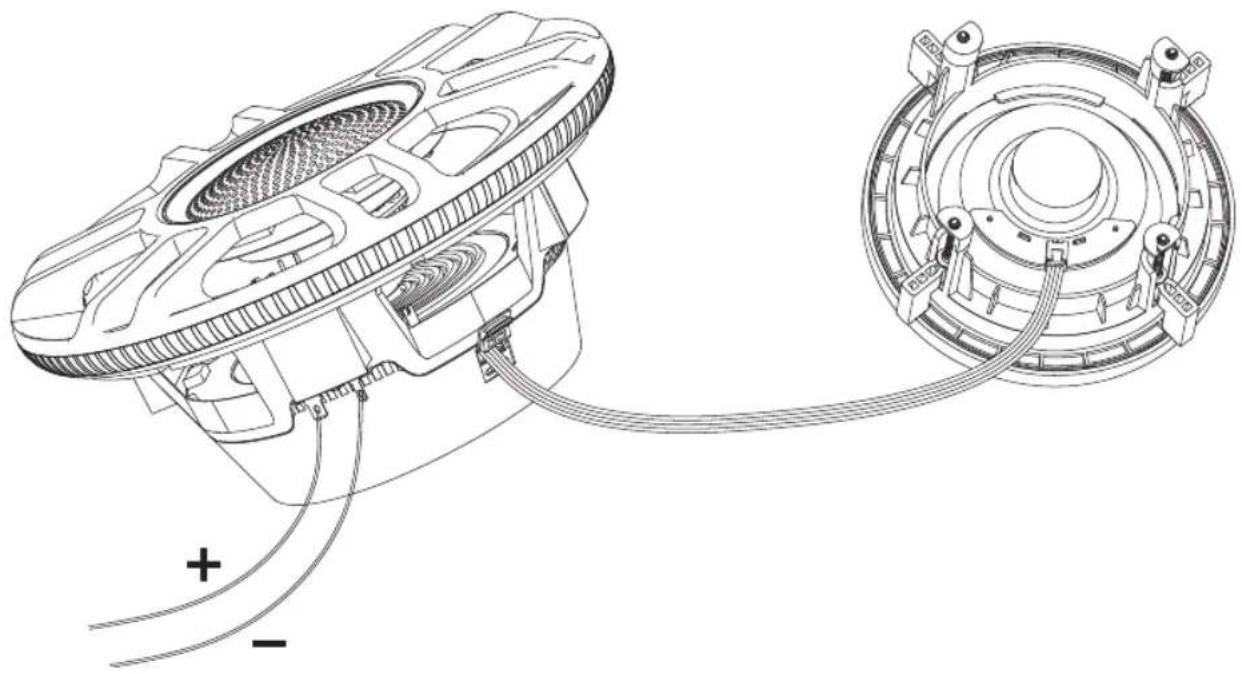

Para transmitir la señal de audio hacia el altavoz de agudos, asegúrese de que el woofer y el altavoz de agudos estén conectados con el cable incluido.

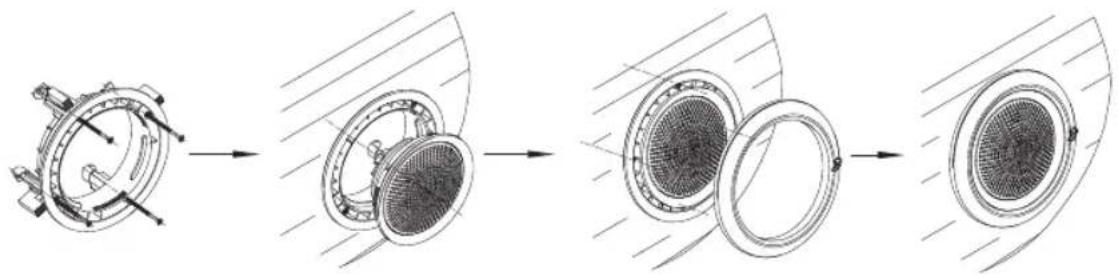

Coloque el altavoz de agudos en la ubicación de montaje y, a continuación, gire cada tornillo prisionero hacia la derecha para apretar los soportes de montaje. Vaya con cuidado para no apretar en exceso. Encaje el anillo exterior incluido sobre el soporte de montaje para ocultar los tornillos prisioneros.

Especificaciones	Kappa 6 Kappa	8 Kappa 10
Manejo de potencia continua	100 W 200 W 300 W
Capacidad de potencia pico	300 W 500 W 900 W
Intervalo de frecuencias 40 Hz - 25 kHz 30 Hz - 22 kHz 20 Hz - 2 kHz
Impedancia nominal 3 Ohm*	3 Ohm* 2 o 4 Ohm		(utilice el conmutador para seleccionarla)
Sensibilidad 92 dB 92 dB 89 dB
Diámetro exterior 189,4 mm	241 mm	295 mm
Diámetro del troquel de montaje	144,8 mm	Woofer: 177,4 mmSoporte del altavoz de agudos: 115,9 mm	235,6 mm
Profundidad total	92,5 mm	108,1 mm	162,4 mm
Profundidad de montaje	65 mm	80,5 mm	123 mm

*NOTA: A causa de la baja impedancia del woofer, no cablee dos o más en paralelo con un amplificador, ya que esto provocaría el recalentamiento del amplificador y lo dañaría.
