Produkttype	Lydmodtager (forstærker)
Mærke	Infinity
Model	Reference 7005A
Dimensioner (B x H x D)	360 mm x 56 mm x 180 mm
Vægt	4,02 kg
Strømforsyning	9-16 V DC, sikring 30 A x 3
Udgangseffekt (4 Ω)	4 x 50 W RMS + 1 x 320 W RMS
Udgangseffekt (2 Ω)	4 x 75 W RMS + 1 x 500 W RMS
Effekt i brokobling (4 Ω)	2 x 150 W RMS
Frekvensrespons	10 - 40 kHz (for/bag), 10 - 320 Hz (subwoofer)
Delingsfilter	Højpas/lavpas 32-320 Hz, 12 dB/oktav
Indgangsfølsomhed (linje)	200 mV - 2,0 V RMS
Indgangsfølsomhed (højt niveau)	2,0 V - 20 V RMS
Signal/støj-forhold	80 dB
Total harmonisk forvrængning	< 1 %
Hovedfunktioner	Gainjustering, variabel crossover, basforstærkning, basfjernbetjening
Sikkerhed	Beskyttelse mod overophedning, kortslutning, underspænding og overspænding
Vedligeholdelse og rengøring	Rengør med en tør, blød klud
Reservedele og reparerbarhed	Udskiftelig sikring, standard ledninger

Ofte stillede spørgsmål - Reference 7005A INFINITY

Hvordan installeres Infinity Reference 7005A forstærkeren?

Vælg et tørt sted med god luftcirkulation. Monter forstærkeren, så den ikke generer passagerer. Afbryd batteriets minuspol før installation. Bær beskyttelsesbriller.

Hvordan tilsluttes strømforsyning og jord?

Tilslut BATT+ ledningen til batteriets pluspol via en sikring. Tilslut REM til et styresignal (tænding). Tilslut jord (GND) til et rent jordpunkt på chassiset. Brug et 4 AWG kabel.

Hvordan indstilles forstærkerens gain?

Start med gain på minimum. Skru op for kildevolumen til 3/4. Øg gain gradvist, indtil du hører forvrængning, og skru derefter lidt ned.

Hvad betyder tilstandene HPF, LPF og FULL?

HPF (højpas) lader høje frekvenser passere, ideel med subwoofer. LPF (lavpas) bevarer bassen, til bredbåndshøjttalere. FULL lader hele spektret passere, uden subwoofer.

Hvordan løses manglende lyd med strømindikator slukket?

Kontroller spændingerne på BATT+ og REM terminalerne med et voltmeter. Sørg for at jordforbindelsen er korrekt. Kontroller sikringen og forbindelserne.

Hvorfor blinker beskyttelsesindikatoren hvert 4. sekund?

Det indikerer en jævnspænding på udgangen. Forstærkeren kan kræve service. Kontakt garantien.

Hvordan undgås overophedning af forstærkeren?

Monter forstærkeren et ventileret sted, placer ikke kølepladen nedad. Kontroller at intet blokerer luftcirkulationen.

Hvordan fjernes motorstøj (hvin)?

Kontroller først jordforbindelserne. Reducer gain. Hold RCA kabler væk fra strømledninger. Installer om nødvendigt et generatorfilter.

Hvad er funktionen af basfjernbetjeningen?

Basfjernbetjeningen (ekstraudstyr) gør det muligt at justere subwooferens niveau på afstand uden at skulle til forstærkeren.

Hvad er specifikationerne for sikringen?

Forstærkeren bruger 3 sikringer på 30 A hver. Brug identiske erstatningssikringer.

BRUGSANVISNING Reference 7005A INFINITY

Betjeningsvejledning DA

Bemærk: Det anbefales, at du tilslutter alle kabler, inden forslærkeren monteres.

ADGANG TIL TILSLUTNINGER/ KONTROLPANEL

1. Skub paneldækslet ned


VIGTIGT: Frakobl køretøjets negative (−) batteriterminal, inden du påbegynder installationen.

• Bær altid beskyttelsesbriller, når du bruger værktoj.
• Vælg et sikkert monteringssted, fjernt fra fugtighed. Sørg for, at der er fri plads på begge sider af den planlagte monteringsoverflade. Sørg for, at skruer eller ledninger ikke punkterer bremseslanger, brændstofslanger eller ledninger, og at ledningsføringen ikke påvirker sikker køretojsoperation. Vær forsigtig, når der bores eller skæres i monteringsområdet.
  • Vælg et placeringssted med tilstrækkelig luftcirkulation.
• Monter ikke forstærkeren med varmelederne nedad, da dette forringer køleevnen.
• Monter forstærkeren således, at den ikke bliver beskadiget af passagerernes fødder eller ved indlæsning af bagage i bagagerummet.

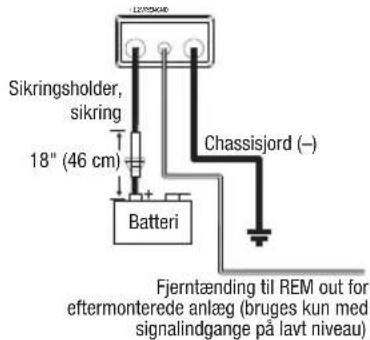

LEDNINGER TIL STR∅M OG JORD

På forstærkeren:

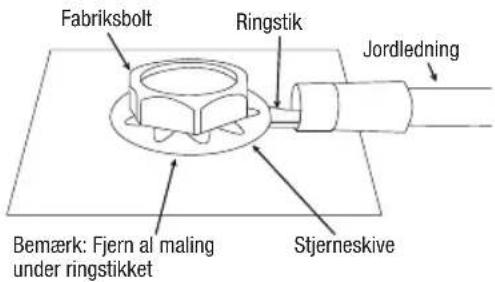

På jordplaceringsstedet:

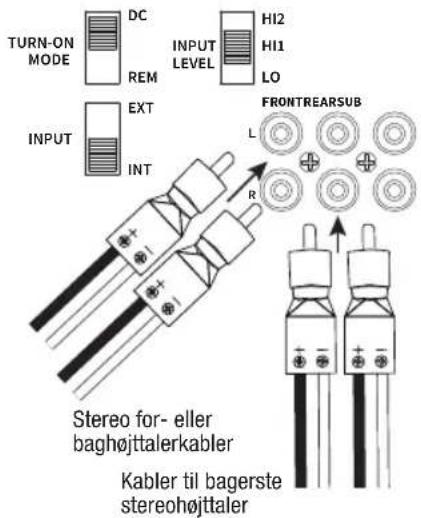

LEDNINGER TIL INDGANGSSIGNAL

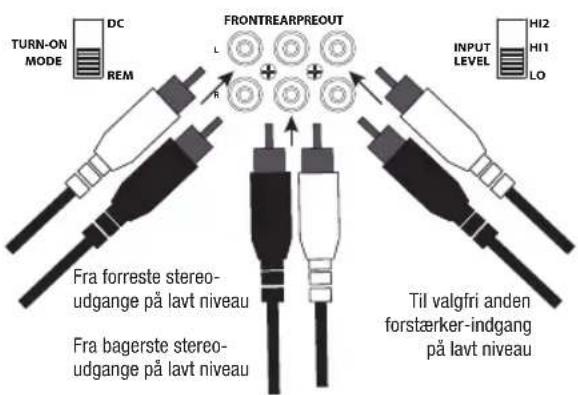

Reference 3004A signaler på lavt nivaeu

Bemærk:når du bruger signaler på lavt niveau og fjernbetjening, skal du indstille "TURN-ON MODE" kontakten på "REJ" INR/TELEVEU". LO

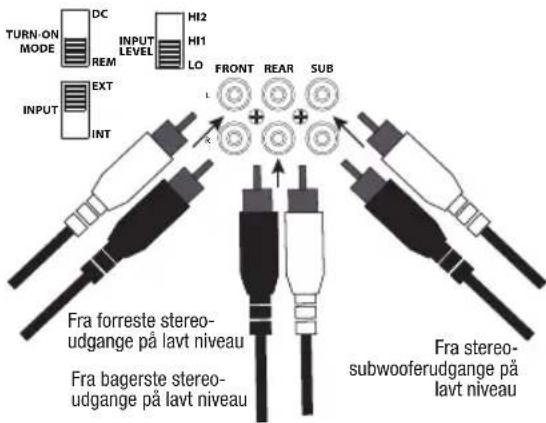

Reference 7005A signaler på lavt nivaeu

Bemaerk: når du bruger signaler på lavt niveau og fjernbetjening med Reference 7005A, skal du indstille "TURN-ON MODE" kontakten "REG SUB " " kontakten til " " og EXT "INRUTLEVEL". LO

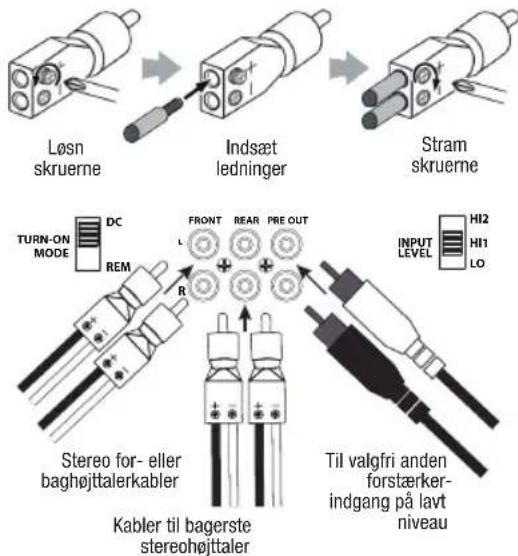

Reference 3004A signaler på højt nivaeu

Bemaerk: når bruger signaler på hojt niveau, skal du indstille "TURN-ON MODE" kontakten til "DGg" " INPUT LEVEL kontakten til "HI1". Hvis der ikke afspilles nogen lyd, skift "INPUTLEVEL" ". HI2

Reference 7005A indgangssignaler på højt niveau

Bemærk: når du bruger signaler på højt niveau Reference 7005A, indstil "TURN-ON MODE" kontakten til "DCSUB " INPUT kontakten til "INT", og "1NRNTAKLEVEL " ". Hvis der HI1 ikke afspilles nogen lyd, skift "1NRNTAKLEVEL " ". HI2

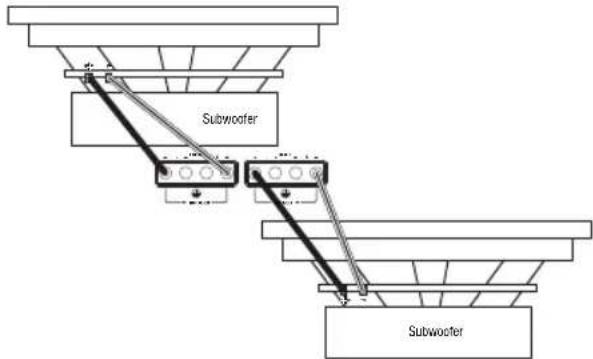

LEDNINGER TIL UDGANGE

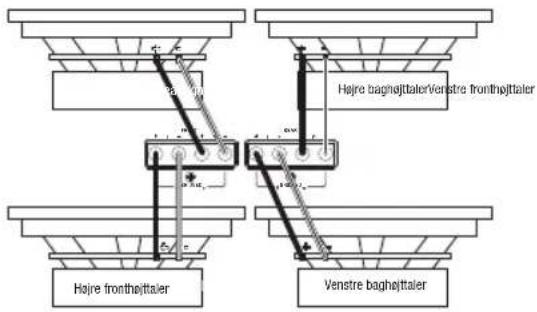

Reference 3004A 4-kanalindgang (4 ohm/2 ohm)

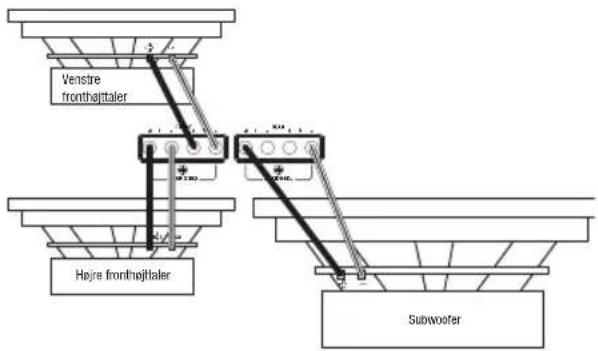

Reference 3004A 3-kanalindgang (Front: 4 ohm/2 ohm; Bag: 4 ohm)

Reference 3004A 2-kanalindgang (4 ohm)


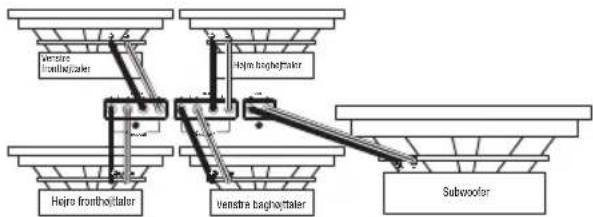

Reference 7005A 5-kanalindgang (4 ohm/2 ohm)


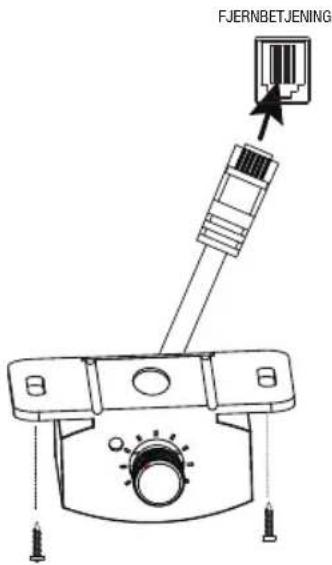

TILSLUTNING AF FJERNBETJENING AF BASSEN (KUN REFERENCE 7005A)

INDSTILLING AF FORSTÆRKNING, CROSSOVERS OG BAS-FORSTÆRKNING

Indstilling af forstærkning

1. Start med GAIN forstærkningskontrol indstillet til minimum, og crossover-kontrol roteret halvejs.
2. Vælg velkendt musik til de forreste og bagerste kanaler. For musik i subwoofer på Reference 7005A skal du vælge musik med stort basindhold.
3. Drej lydstyrkekontrollen på din receiver til 3/4 af dens samlede output.
4. Juster GAIN forstærkerkontrollen med uret, og lyt nøje til basudgangen. Hvis du hører forvrængning, drej GAIN forstærkerkontrollen mod uret for at mindske forstærkningen.

Valg af crossover-tilstand

På de forreste og bagerste kanaler kan du vælge din foretrukne crossover-tilstand.

Vælg HPF for kun at tillade frekvenser over et bestemt punkt at nå dine hojttalere. Anbefales, hvis du bruger en subwoofer i dit system, da det holder dyb bas fra dine fuldskala-hojttalere.

Vælg LPF for kun at tillade frekvenser under et bestemt punkt at nå dine højttalere.

Anbefales, hvis du vil bygge en bro mellem de forreste eller bageste kanaler for at skabe en subwoofer.

Vælg FULL for at tillade alle frekvenser at nå dine højtalere. Anbefales, hvis du ikke bruger en subwoofer i dit system.

Bemærk: Crossover-tilstanden til subwooferkanalen i Reference 7005A er kun lavpas.

Valg af crossover-frekvens

Vælg crossover-punktet, der passer til dine præferencer. Drej knapperne til venstre for at sænke crossover-punktet og til højre for at hæve crossover-punktet. De nojagtige indstillinger af crossover for koaksiale højttalere og subwooofere afhænger af dine lyttepræferencer.

Valg af subwoofer-fasen (Kun Reference 7005A)

Skift PHASE frem og tilbage for at bestemme hvilken indstilling, der giver den reneste basgengivelse.

Valg af bas-forstærkning (Kun Reference 7005A)

Ingen lyd og STR∅MINDIKATOREN er slukket.

- Ingen spænding ved BATT+ og/eller REM-terminalerne, eller dårlig eller ingen jordforbindelse. Kontroller spændingen ved forstærkerens terminaler med et voltmeter.

Ingen lyd og BESKYTTELSESINDIKATOREN blinker hver 4. sekund.

- DC-spænding ved forstærkerudgang. Forstærkeren skal muligvis efterses; se vedlagte garantibeviskort for oplysninger vedrørende service.

Ingen lyd og BESKYTTELSES- og STRÖMINDIKATORERNE blinker.

- Spændingen er mindre end 9 V ved BATT+ forbindelsen. Kontroller køretøjets opladesystem.

Ingen lyd og BESKYTTELSESINDIKATOREN er tændt.

- Forstærkeren er overophedet. Sørg for, at forstærkerens køleelementer ikke er blokeret på monteringsstedet. Eller, der er muligvis en spænding, som er større end 16 V (eller mindre end 8,5 V) på BATT+ forbindelsen. Kontroller køretøjets opladesystem.

Forstærkerens sikring springer hele tiden.

- Kabelføringen er tilsluttet forkert, eller der er en kortslutning. Kontrollér kabelforbindelserne.

Forvrænget lyd.

- Forstærkningen ("Gain") er ikke indstillet korrekt. Kontroller indstillingen. Kontroller ledningerne for kortslutninger eller jordforbindelse. Forstærkeren eller kildeenhed er muligvis defekt.

Forvrænget lyd og BESKYTTELSESINDIKATOREN blinker.

- Kortslutning i højttaleren eller kablerne. Fjern højttalerkablerne én efter én for at finde den kortsluttede højttaler eller kabel, og udføre reparation.

Musikken mangler dynamik eller "punch".

- Højttalerne er ikke tilsluttet korrekt. Kontroller højttalerstikkene for korrekt polaritet.

Motorstøj—hylen eller klik—i systemet, när motoren er i gang.

- Forstærkeren opfanger støj fra generatoren. Kontroller jordforbindelsen på forstærkeren, da en løs eller forkert jordforbindelse er en af hovedårsagerne til støj. Skru ned for forstærkningen. Flyt RCA-lydkablerne væk fra strømkabler. Det kan være nødvendigt at installere et filter for generatorstøj på imellem batteriet og generatoren.

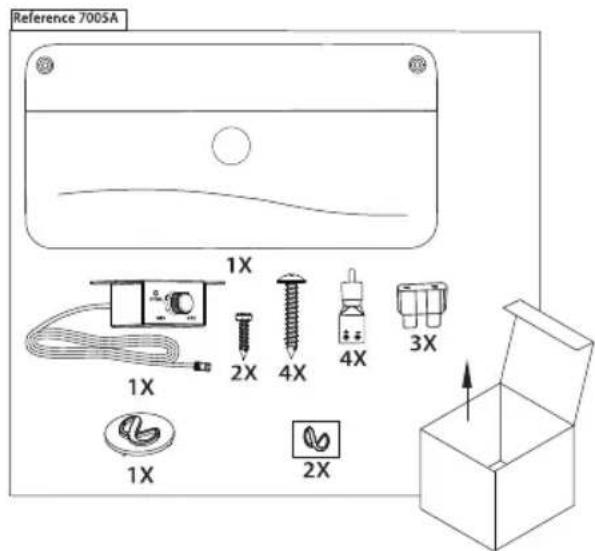

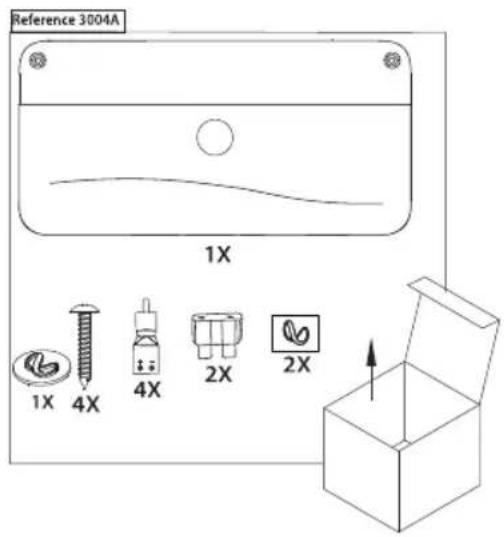

VERPACKUNGSINHALT
