Reference 3004A - Receptor INFINITY - Manual de utilização gratuito

Tipo de produto	Amplificador de áudio 4 canais
Marca	Infinity
Modelo	Reference 3004A
Potência de saída (4 ohms)	4 x 75 Watts RMS
Potência de saída (2 ohms)	4 x 100 Watts RMS
Potência em modo ponte (4 ohms)	2 x 200 Watts RMS
Resposta em frequência	10 Hz - 40 kHz
Frequências de crossover	32 - 320 Hz variável, 12 dB/oitava (passa-alta e passa-baixa)
Sensibilidade de entrada nível de linha	200 mV - 2,0 V RMS
Sensibilidade de entrada nível alto	2,0 V - 20 V RMS
Relação sinal/ruído	> 80 dB
Distorção harmônica total (DHT)	< 1%
Fusível	30 A x 2
Tensão de alimentação	9 - 16 V DC
Dimensões (L x A x P)	320 x 55,5 x 180 mm
Peso	3,15 kg
Calibre de fio recomendado	8 AWG
Funções principais	Filtros passa-alta, passa-baixa e full range; ganho ajustável; controle remoto de graves (opcional)
Manutenção e limpeza	Limpe o exterior com um pano seco e macio. Não use produtos químicos.
Segurança	Proteção contra curto-circuito, superaquecimento e sobretensão; fusível de proteção.
Peças sobressalentes e reparabilidade	Fusível substituível pelo usuário. Para qualquer reparo, entre em contato com o serviço pós-venda.

Perguntas frequentes - Reference 3004A INFINITY

Que tipo de cabo de alimentação devo usar para o Infinity Reference 3004A?

Use um cabo de alimentação de calibre 8 AWG para uma instalação ideal.

Posso conectar alto-falantes de 2 ohms a este amplificador?

Sim, o Reference 3004A suporta cargas de 2 ohms em configuração estéreo (4 x 100 W RMS).

O que fazer se o amplificador não ligar?

Verifique as conexões de alimentação (BATT+ e REM) e a massa. Use um voltímetro para medir a tensão. Certifique-se de que o fusível não está queimado.

Como ajustar o ganho do amplificador?

Comece com o ganho no mínimo e o volume da fonte a 3/4. Aumente o ganho progressivamente até obter o nível desejado sem distorção.

O que significa o indicador de proteção que pisca a cada 4 segundos?

Isso indica uma tensão contínua na saída. O amplificador pode precisar de revisão. Consulte a garantia.

Posso usar o amplificador com um sistema de áudio original (nível de alto-falante)?

Sim, a entrada de alto nível (High Level) aceita sinais de 2,0 V a 20 V RMS. Ajuste o comutador INPUT LEVEL para HI1 ou HI2.

Como conectar o amplificador em modo ponte?

Para um modo ponte de 2 canais, use os terminais dianteiro esquerdo (+) e traseiro direito (-) por exemplo. A configuração exata está descrita no manual. A potência é de 2 x 200 W RMS sob 4 ohms.

Qual é a frequência de corte recomendada para um subwoofer?

Ajuste o filtro passa-baixo entre 80 e 120 Hz de acordo com suas preferências e as características do subwoofer.

O que fazer se o som está distorcido?

Verifique o ajuste do ganho, a ausência de curto-circuito nos cabos dos alto-falantes e a polaridade das conexões. Reduza o ganho se necessário.

O amplificador aquece normalmente?

Um aquecimento moderado é normal. Certifique-se de que o local de montagem permite uma circulação de ar suficiente. Se o indicador de proteção acender, o amplificador superaqueceu.

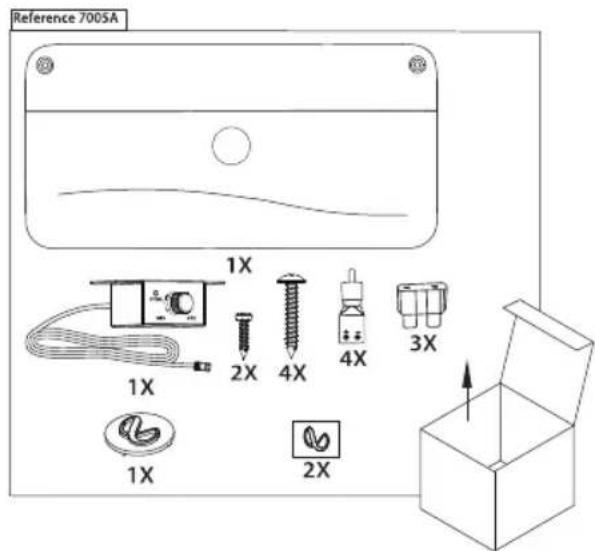

MANUAL DE UTILIZADOR Reference 3004A INFINITY

1. Deslize a tampa do painel para baixo


Nota: É recomendável que faça todas as ligações dos fios antes de montar o amplificador.

IMPORTANTE: Desligue o terminal negativo (-) da bateria do veículo antes de iniciar a instalação.

• Utilize sempre óculos de proteção ao usar ferramentas.
• Escolha um local de montagem seguro, afastado da humidade. Verifique as folgas nos dois lados de uma superfície de montagem planeada. Certifique-se de que os parafusos ou os fios não perfuram as linhas dos travões, as linhas de combustível ou as cablagens e que o encaminhamento dos fios não interfere com o funcionamento seguro do veículo. Tenha cuidado ao perfurar ou cortar a área de montagem.
• Escolha um local que ofereça circulação de ar suficiente.
• Não monte o amplificador com o dissipador de calor voltado para baixo, pois isso interfere com a refrigeração.
• Monte o amplificador para que não seja danificado pelos pés dos passageiros no banco traseiro ou pela movimentação de carga no porta-malas.

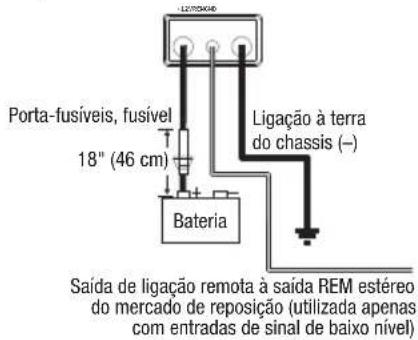

CABLAGEM PARA ALIMENTAÇÃO E LIGAÇÃO À TERRA

No amplificador:

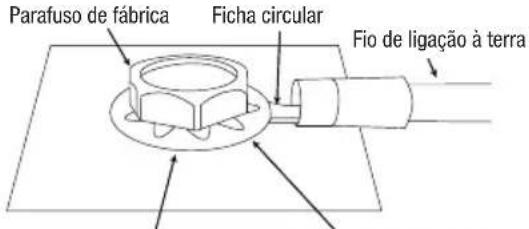

No local da ligação à terra:

existente sob a ficha circular

Note: quando utilizar sinais de baixo nível e um condutor de ativação remota com o Reference 7005A, coloque o interruptor "TURN-ON MODE" em "REMinterruptor SUB " "erINPUT "EXT" e o interruptor "INPUT LEVEL LO

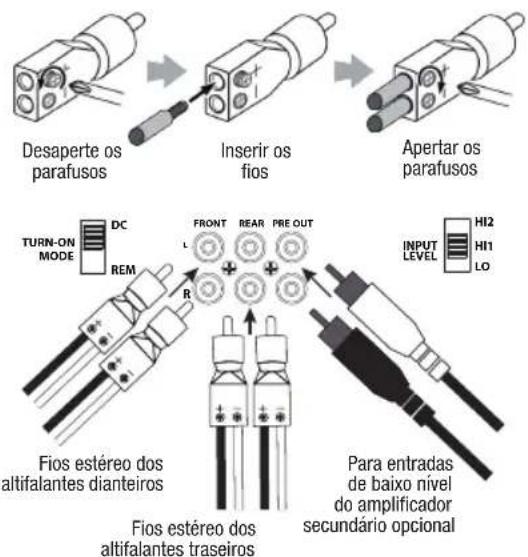

Sinais de alto nível do Reference 3004A

Nota: quando utilizar sinais de alto nível, coloque o interruptor "INTURN-ON MODE" em "DG o interruptor " " INPUT LEVEL "HI1". Se nenhum som for reproduzido, coloque o interruptor "INPUT LEVEL HI2

CABLAGEM PARA O SINAL DE ENTRADA

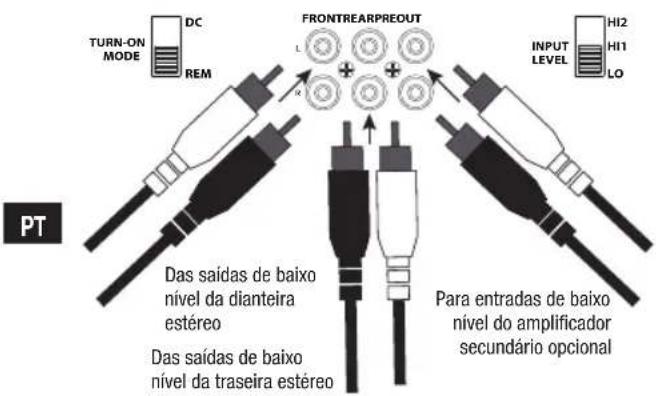

Sinais de baixo nível do Reference 3004A

Nota: quando utilizar sinais de baixo nível e um condutor de ativação remota, coloque o interruptor "TURN-ON MODE" em "REM interruptor " " erINPUT LEVEL LO

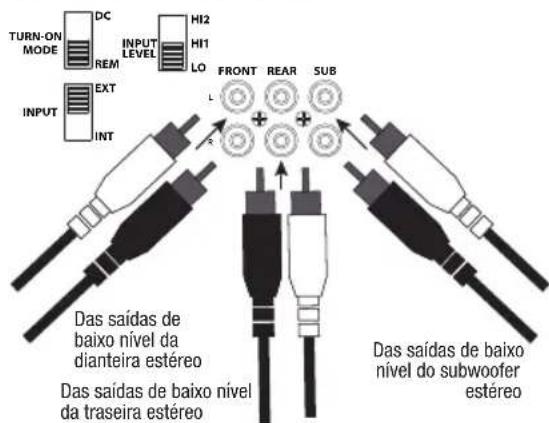

Sinais de baixo nível do Reference 7005A

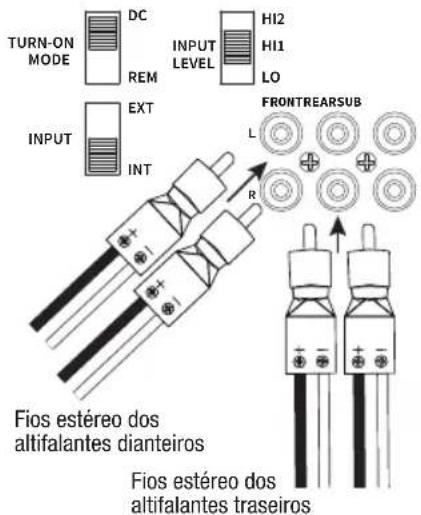

Sinais de entrada de alto nível do Reference 7005A

Nota: ao usar sinais de alto nível com a Referência 7005A, ajuste a chave "TURN-ON MODE" para "Dca chave SUB " INPUT para "INT" e a chave "INPUT LEVEL Se nenhubi som for reproduzido, altere a chave "INPUT LEVEL HI2

CABLAGEM PARA SAÍDA

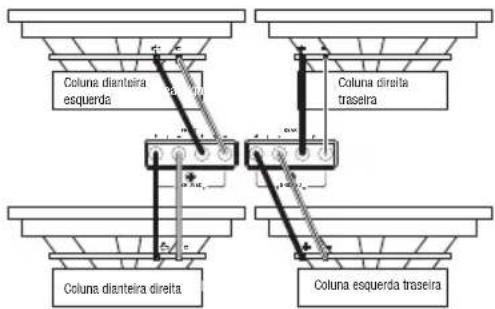

Saída de 4 canais do Reference 3004A (4 ohm/2 ohm)

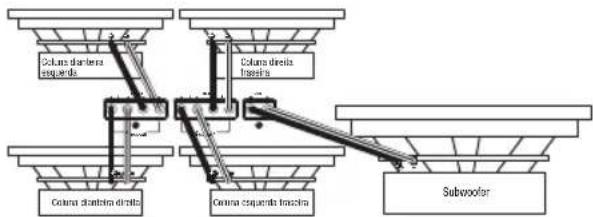

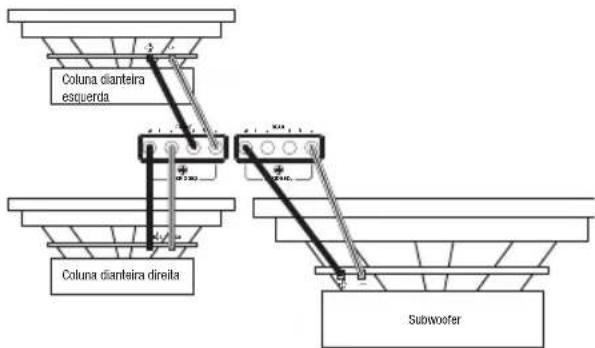

Saída de 3 canais do Reference 3004A (Dianteira: 4 ohm/2 ohm; Traseira: 4 ohm)

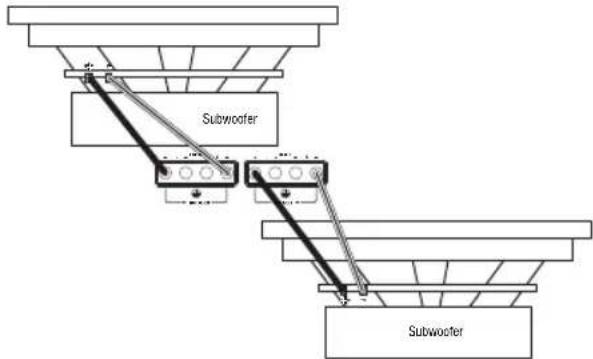

Saída de 2 canais do Reference 3004A (4 ohm)

Saída de 5 canais do Reference 7005A (4 ohm/2 ohm)


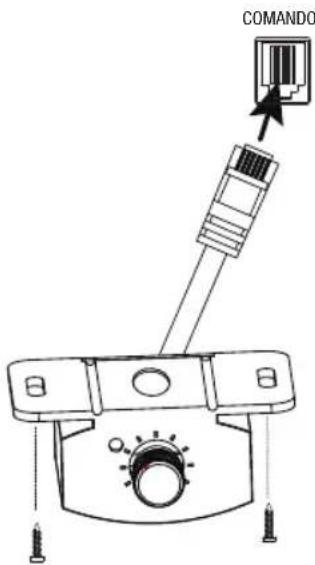

LIGAÇÃO DO COMANDO DE GRAVES (APENAS REFERENCE 7005A)

DEFINIR O GANHO, CROSSOVERS E REFORÇO DE GRAVES

Definir o ganho

1. Ligue com o controlo GAIN definido no nível mínimo e o controlo de crossover na posição central.
2. Para os canais dianteiro e traseiro, escolha músicas com as quais esteja familiarizado. Para o canal do subwoofer no Reference 7005A, escolha músicas com conteúdo substancial de graves.
3. Rode o controlo de volume do seu recetor para 34 da saída total.
4. Ajuste o controlo GAIN para a direita, ouvindo atentamente a saída de graves. Se ouvir distorção, rode o controlo GAIN para a esquerda para diminuir o ganho.

Nos canais dianteiro e traseiro, pode selecionar o modo crossover preferido.

Escolha HPF para permitir que apenas frequências acima de um determinado nível cheguem aos altifalantes. Recomendado se estiver a utilizar um subwoofer no seu sistema, pois mantém uma base baixa dos altifalantes de gama completa.

Escolha LPF para permitir que apenas frequências abaixo de um determinado nível cheguem aos altifalantes. Recomendado se estiver a ligar os canais frontal ou traseiro para alimentar um subwoofer.

Escolha FULL para permitir que todas as frequências cheguem aos altifalantes. Recomendado se não estiver a utilizar um subwoofer no sistema.

Nota: O modo crossover para o canal do subwoofer do Reference 7005A é apenas de passa-baixo.

Seleccionar a frequência de crossover

Escolha o ponto de crossover de acordo com as preferências de audição. Rode os botões para a esquerda para diminuir o crossover e para a direita para aumentar o crossover. As definições exatas de crossover para altifalantes e subwoofers coaxiais dependem das suas preferências de audição.

Seleccionar a fase do subwoofer (apenas Reference 7005A)

Mude o PHASE para a frente e para trás para determinar que definição fornece a saída de graves mais nítida.

Seleccionar o reforço de graves (apenas Reference 7005A)

Ajuste o controlo BASS-BOOST para a direita ou esquerda para se adequar às suas preferências.

ESPECIFICAÇÕES

	Reference 3004A	Reference 7005A
Potência de saída a 4 ohms	75 watts RMS x 4	50 watts RMS x 4, 320 watts x 1
Potência de saída a 2 ohms	100 watts RMS x 4	75 watts RMS x 4, 500 watts x 1
Potência de saída no modo de ponte	200 watts RMS x 2 a 4 ohms	150 watts RMS x 2 a 4 ohms
Resposta em frequência	10-40 K Hz	10-40 K Hz / 10-320 Hz
Frequências de crossover	Variável de 32 a 320 Hz, 12 dB/ oitava	Passa-baixo e passa-alto entre 32 e 320 Hz (dianteira e traseira); passa-baixo entre 32 e 320 Hz (subwoofer); 12 dB/ oitava
Sensibilidade de entrada no nível da linha	200 mVrms - 2,0 Vrms	200 mVrms - 2,0 Vrms
Sensibilidade de entrada de alto nível	2,0 Vrms - 20 Vrms	2,0 Vrms - 20 Vrms
Relação sinal/ruído >	80 dB >80 dB
THD+N à potência nominal	<1% <1%
Classificação do fusível	30 x 2 30 x 3
Tensão operacional 9~16 V 9~16 V
Dimensões (L x A x P)	12-5/8" x 2-3/16" x 7-1/8" (320 mm x 55,5 mm x 180 mm)	14-3/16" x 2-3/16" x 7-1/8" (360 mm x 56 mm x 180 mm)
Peso 3.15 kg 4.02 kg
Medição recomendada dos fios	8	4

RESOLUÇÃO DE PROBLEMAS

Sem áudio e o INDICADOR DE ENERGIA está desligado.

- Não há tensão nos terminais BATT+ e / ou REM, má ligação ou sem ligação à terra. Verifique as tensões nos terminais do amplificador com o VOM.

Sem áudio e o INDICADOR DE PROTEÇÃO pisca a cada 4 segundos.

- Tensão CC na saída do amplificador. O amplificador pode precisar de manutenção; consulte o cartão de garantia incluído para obter informações sobre como obter assistência técnica.

Sem áudio e os INDICADORES DE PROTEÇÃO e ENERGIA piscam.

- Tensão menor que 9 V na ligação BATT+. Verifique o sistema de carregamento do veículo.

Sem áudio e o INDICADOR DE PROTEÇÃO está aceso.

- O amplificador está sobreaquecido. Verifique se a refrigeração do amplificador não está bloqueada no local de montagem. Ou pode haver tensão superior a 16 V (ou inferior a 8,5 V) na ligação BATT+. Verifique o sistema de carregamento do veículo.

O fusível do amplificador continua a fundir.

- A cablagem está ligada incorretamente ou há um curto-circuito. Verifique as ligações da cablagem.

Áudio distorcido.

- O ganho não está definido corretamente. Verifique a definição. Verifique os fios quanto a curto-circuitos ou ligação à terra. O amplificador ou a unidade de fonte pode estar com defeito.

Áudio distorcido e o INDICADOR DE PROTEÇÃO pisca.

- Curto-circuito no altifalante ou no fio. Remova os condutores do altifalante, um de cada vez, para localizar o fio ou o altifalante em curto-circuito e repare.

A música carece de dinâmica ou "intensidade".

- Os altifalantes não estão ligados corretamente. Verifique as ligações dos altifalantes quanto à polaridade adequada.

Ruído do motor - gemido ou estalidos - no sistema quando o motor está ligado.

- O amplificador está a captar o ruído do alternador. Primeiro, verifique a ligação à terra no amplificador - uma ligação à terra incorreta ou solta é uma das principais causas de ruído. Diminua o ganho. Afaste os cabos de áudio RCA dos fios de energia. Também pode ser necessária a instalação de um filtro de ruído do alternador na linha de alimentação entre a bateria e o alternador.
