INSTRUKCJA OBSŁUGI Reference 1270 INFINITY

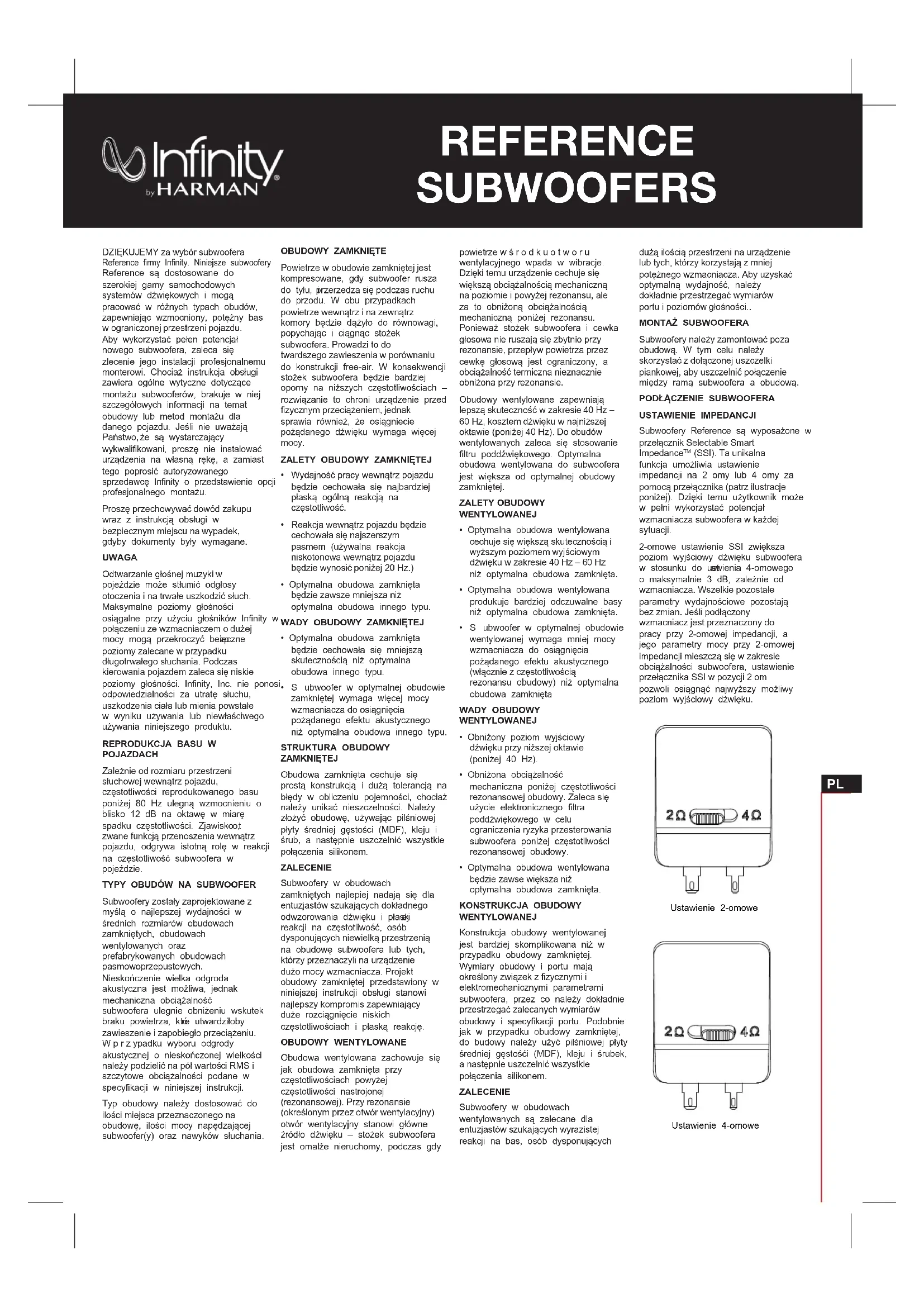

5-5/8" (142mm)9" (228mm)10-3/4" (272mm)11/16" (17 mm)6-1/2" (165mm)11-1/4" (285mm)12-15/16" (328mm)11/16" (17 mm)PL DZIĘKUJEMY zawybór subwoofera Reference firmy Infinity. Niniejsze subwoofery szerokiej gamy samochodowych systemów dźwiękowych i mogą pracować w różnych typach obudów, zapewniając wzmocniony, potężny bas w ograniczonej przestrzeni pojazdu. Aby wykorzystać pełen potencjał nowego subwoofera, zaleca się zlecenie jego instalacji profesjonalnemu monterowi. Chociaż instrukcja obsługi zawiera ogólne wytyczne dotyczące montażu subwooferów, brakuje w niej szczegółowych informacji na temat obudowy lub metod montażu dla danego pojazdu. Jeśli nie uważają Państwo, że są wystarczający wykwalifikowani, proszę nie instalować urządzenia na własną rękę, a zamiast tego poprosić autoryzowanego profesjonalnego montażu. Proszęprzechowywać dowód zakupu wraz z instrukcją obsługi w bezpiecznym miejscu na wypadek, gdyby dokumenty były wymagane. UWAGA Odtwarzanie głośnej muzyki w pojeździe może stłumić odgłosy otoczenia i na trwałe uszkodzić słuch. Maksymalne poziomy głośności połączeniu zewzmacniaczem o dużej mocy mogą przekroczyć bezp ieczne poziomy zalecane w przypadku długotrwałego słuchania. Podczas kierowania pojazdem zaleca się niskie odpowiedzialności za utratę słuchu, uszkodzenia ciała lub mienia powstałe w wyniku używania lub niewłaściwego używania niniejszego produktu.

POJAZDACH Zależnie od rozmiaru przestrzeni słuchowej wewnątrz pojazdu, częstotliwości reprodukowanego basu poniżej 80 Hz ulegną wzmocnieniu o blisko 12 dB na oktawę w miarę spadku częstotliwości. Zjawisko t

zwane funkcją przenoszenia wewnątrz pojazdu, odgrywa istotną rolę w reakcji na częstotliwość subwoofera w pojeździe.

TYPY OBUDÓW NA SUBWOOFER

Subwoofery zostały zaprojektowane z myślą o najlepszej wydajności w średnich rozmiarów obudowach zamkniętych, obudowach wentylowanych oraz prefabrykowanych obudowach pasmowoprzepustowych. Nieskończenie wielka odgroda akustyczna jest możliwa, jednak mechaniczna obciążalność subwoofera ulegnie obniżeniu wskutek braku powietrza, któ re utwardziłoby zawieszenie i zapobiegło przeciążeniu. Wprzypadku wyboru odgrody akustycznej o nieskończonej wielkości należy podzielić na półwartościRMSi szczytowe obciążalności podane w specyfikacji w niniejszej instrukcji. Typ obudowy należy dostosować do ilości miejsca przeznaczonego na obudowę, ilości mocy napędzającej subwoofer(y) oraz nawyków słuchania.

Powietrze w obudowie zamkniętej jest kompresowane, gdy subwoofer rusza do tyłu, i przerzedzasiępodczas ruchu do przodu. W obu przypadkach powietrze wewnątrz inazewnątrz komory będzie dążyło do równowagi, popychając i ciągnąc stożek subwoofera. Prowadzitodo twardszego zawieszenia w porównaniu do konstrukcji free-air. W konsekwencji stożek subwoofera będzie bardziej oporny na niższych częstotliwościach – rozwiązanie to chroni urządzenie przed fizycznym przeciążeniem, jednak sprawia również, że osiągniecie pożądanego dźwięku wymaga więcej mocy.

ZALETY OBUDOWY ZAMKNIĘTEJ

• Wydajność pracy wewnątrz pojazdu będzie cechowała się najbardziej płaską ogólną reakcją na częstotliwość.

• Reakcja wewnątrz pojazdu będzie cechowała się najszerszym pasmem (używalna reakcja niskotonowa wewnątrz pojazdu będzie wynosić poniżej 20 Hz.)

• Optymalna obudowa zamknięta będzie zawsze mniejszaniż optymalna obudowa innego typu.

WADY OBUDOWY ZAMKNIĘTEJ

• Optymalna obudowa zamknięta będzie cechowała się mniejszą skutecznością niż optymalna obudowa innego typu.

• Subwoofer w optymalnej obudowie zamkniętej wymaga więcej mocy wzmacniacza do osiągnięcia pożądanego efektu akustycznego niż optymalna obudowa innego typu. STRUKTURA OBUDOWY ZAMKNIĘTEJ Obudowa zamknięta cechuje się prostą konstrukcją i dużą tolerancją na błędy w obliczeniu pojemności, chociaż należy unikać nieszczelności. Należy złożyć obudowę, używając pilśniowej płyty średniej gęstości (MDF), kleju i śrub, a następnie uszczelnić wszystkie połączenia silikonem. ZALECENIE Subwoofery w obudowach zamkniętych najlepiej nadają się dla entuzjastówszukających dokładnego odwzorowania dźwięku i płaski

reakcji na częstotliwość, osób dysponujących niewielką przestrzenią na obudowę subwoofera lub tych, którzyprzeznaczyli na urządzenie dużo mocy wzmacniacza. Projekt obudowy zamkniętej przedstawiony w niniejszej instrukcji obsługi stanowi najlepszy kompromis zapewniający duże rozciągnięcie niskich częstotliwościach i płaską reakcję. OBUDOWY WENTYLOWANE Obudowa wentylowana zachowuje się jak obudowa zamknięta przy częstotliwościach powyżej częstotliwości nastrojonej

rezonansowej). Przyrezonansie (określonym przez otwór wentylacyjny) otwór wentylacyjny stanowi główne źródło dźwięku – stożek subwoofera jest omalże nieruchomy, podczas gdy powietrzewśrodkuotworu wentylacyjnego wpada w wibracje. Dzięki temu urządzenie cechuje się większą obciążalnością mechaniczną na poziomie i powyżej rezonansu, ale za to obniżoną obciążalnością mechaniczną poniżej rezonansu. Ponieważ stożek subwoofera i cewka głosow a nie ruszają się zbytnio przy rezonansie, przepływ powietrzaprzez cewkę głosową jest ograniczony, a obciążalność termiczna nieznacznie obniżona przyrezonansie. Obudowy wentylowane zapewniają lepsząskuteczność w zakresie 40 Hz – 60 Hz, kosztem dźwięku w najniższej oktawie (poniżej 40 Hz). Do obudów wentylowanych zaleca się stosowanie filtru poddźwiękowego. Optymalna obudowa wentylowana do subwoofera jest większa od optymalnej obudowy zamkniętej. ZALETY OBUDOWY WENTYLOWANEJ

• Optymalna obudowa wentylowana cechuje się większąskutecznością i wyższym poziomem wyjściowym dźwięku w zakresie 40 Hz –60Hz niż optymalna obudowa zamknięta.

• Optymalna obudowa wentylowana produkuje bardziej odczuwalne basy niż optymalna obudowa zamknięta.

• Subwoofer w optymalnej obudowie wentylowanej wymaga mniej mocy wzmacniacza do osiągnięcia pożądanego efektu akustycznego (włącznie z częstotliwością rezonansu obudowy) niż optymalna obudowa zamknięta

• Obniżony poziom wyjściowy dźwięku przyniższej oktawie (poniżej 40 Hz).

• Obniżona obciążalność mechaniczna poniżej częstotliwości rezonansowej obudowy. Zaleca się użycie elektronicznego filtra poddźwiękowego w celu ograniczenia ryzyka przesterowania subwoofera poniżej częstotliwości rezonansowej obudowy.

• Optymalna obudowa wentylowana będzie zawse większaniż optymalna obudowa zamknięta. KONSTRUKCJA OBUDOWY WENTYLOWANEJ Konstrukcja obudowy wentylowanej jest bardziej skomplikowana niż w przypadku obudowy zamkniętej. Wymiary obudowy i portu mają określony związek z fizycznymi i elektromechanicznymi parametrami subwoofera, przez co należy dokładnie przestrzegać zalecanych wymiarów obudowy i specyfikacji portu. Podobnie jak w przypadku obudowy zamkniętej, do budowy należy użyć pilśniowej płyty średniej gęstośći (MDF), kleju i śrubek, a następnie uszczelnić wszystkie połączenia silikonem. ZALECENIE Subwoofery w obudowach wentylowanych są zalecane dla entuzjastówszukających wyrazistej reakcji na bas, osób dysponujących dużą ilością przestrzeni na urządzenie lub tych, którzykorzystają z mniej potężnego wzmacniacza. Aby uzyskać optymalną wydajność, należy dokładnie przestrzegać wymiarów portu i poziomów głośności.. MONTAŻ SUBWOOFERA Subwoofery należy zamontować poza obudową. W tym celu należy skorzystać z dołączonej uszczelki piankow ej, aby uszczelnić połączenie między ramą subwoofera a obudową.

PODŁĄCZENIE SUBWOOFERA

USTAWIENIE IMPEDANCJI przełącznik Selectable Smart Impedance

(SSI). Ta unikalna funkcja umożliwia ustawienie impedancji na 2 omy lub 4 omy za pomocą przełącznika (patrz ilustracje poniżej). Dzięki temu użytkownik może w pełni wykorzystać potencjał wzmacniacza subwoofera w każdej sytuacji. 2-omowe ustawienie SSI zwiększa poziom wyjściowy dźwięku subwoofera w stosunku do ust awienia 4-omowego o maksymalnie 3 dB, zależnie od wzmacniacza. Wszelkie pozostałe parametry wydajnościowe pozostają bezzmian. Jeśli podłączony wzmacniacz jest przeznaczony do pracy przy 2-omowej impedancji, a jego parametry mocy przy 2-omowej impedancji mieszcząsięwzakresie obciążalności subwoofera, ustawienie przełącznika SSI w pozycji 2 om pozwoli osiągnąć najwyższy możliwy poziom wyjściowy dźwięku. Ustawienie 2-omowe Ustawienie 4-omowe REFERENCE SUBWOOFERS Reference są dostosowane do sprzedawcę Infinity o przedstawienie opcji osiągalne przy użyciu głośników Infinity w poziomy głośności. Infinity, Inc. nie ponosi Subwoofery Reference są wyposażone wREFERENCE 1070 REFERENCE 1270 WAŻNE: Przed użyciem przełącznikaSSI należy upewnić się, żewzmacniacz subwoofera jestwyłączony. Nie należy zmieniaćpozycji przełącznika podczas pracywzmacniacza. Może to spowodowaćuszkodzenie wzmacniacza.PODŁĄCZANIE WZMACNIACZA2. Włóż przewodydo otworówzłącza REZYSTANCJA CEWKI DRGAJĄCEJ PRZY DC: INDUKCYJNOŚĆ CEWKI DRGAJĄCEJ PRZY 1 KHZ: OBSZAR PROMIENIOWANIA DŹWIĘKU: SIŁA DZIAŁAJĄCA NA CEWKĘ GŁOŚNIKA: OBJĘTOŚĆ EKWIWALENTNA:ZGODNOŚĆ ZAWIESZENIA: MASA RUCHOMA, ŁĄCZNIE Z POWIETRZEM: REZONANS W WOLNEJ PRZESTRZENI:DOBROĆ MECHANICZNA:DOBROĆ ELEKTRYCZNA:DOBROĆ CAŁKOWITA:WYSOKOŚĆ SZCZELINY MAGNETYCZNEJ:WYSOKOŚĆ CEWKI DRGAJĄCEJ:WYCHYLENIE GRANICZNE: REZYSTANCJA CEWKI DRGAJĄCEJ PRZY DC: INDUKCYJNOŚĆ CEWKI DRGAJĄCEJ PRZY 1 KHZ: OBSZAR PROMIENIOWANIA DŹWIĘKU: SIŁA DZIAŁAJĄCA NA CEWKĘ GŁOŚNIKA: OBJĘTOŚĆ EKWIWALENTNA:ZGODNOŚĆ ZAWIESZENIA: MASA RUCHOMA, ŁĄCZNIE Z POWIETRZEM: REZONANS W WOLNEJ PRZESTRZENI:DOBROĆ MECHANICZNA:DOBROĆ ELEKTRYCZNA:DOBROĆ CAŁKOWITA:WYSOKOŚĆ SZCZELINY MAGNETYCZNEJ:WYSOKOŚĆ CEWKI DRGAJĄCEJ:WYCHYLENIE GRANICZNE: PARAMETRY THIELE'A-SMALLA PARAMETRY THIELE'A-SMALLA OBJĘTOŚĆ OBUDOWY ZAMKNIĘTEJ (UWZGL. PRZESUNIĘCIE GŁOŚNIKA) OBJĘTOŚĆ OBUDOWY WENTYLOWANEJ (UWZGL. PRZESUNIĘCIE GŁOŚNIKA/PORTU) OBJĘTOŚĆ OBUDOWY ZAMKNIĘTEJ (UWZGL. PRZESUNIĘCIE GŁOŚNIKA) OBJĘTOŚĆ OBUDOWY WENTYLOWANEJ (UWZGL. PRZESUNIĘCIE GŁOŚNIKA/PORTU) OBJ. OBUDOWY = 0,50 ft

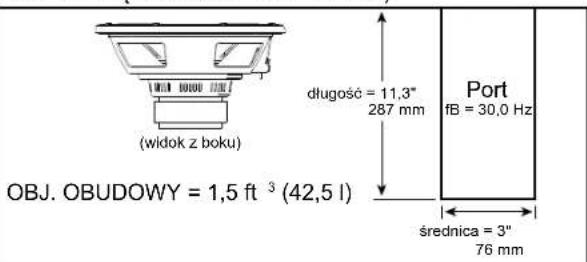

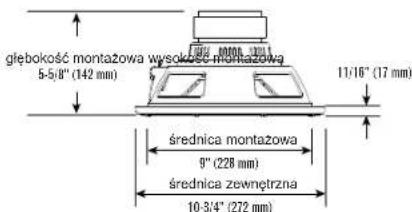

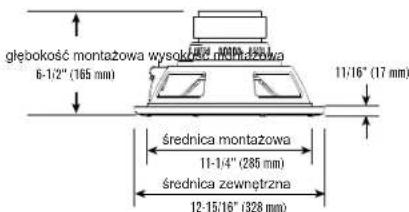

(70,8 l) (widok z boku)długość = 11,3"287 mmśrednica = 3"76 mm Port fB = 30,0 Hzdługość = 11,7"298 mmśrednica = 4"102 mm Port fB = 30,0 Hz ŚREDNICA: WRAŻLIWOŚĆ PRZY 2,83 V/1 M: OBCIĄŻALNOŚĆ MECHANICZNA: PASMO PRZENOSZENIA: IMPEDANCJA ZNAMIONOWA: ŚREDNICA CEWKI DRGAJĄCEJ: WYMIARY: 10" (254 MM) 92 dB 250 Wrms (1000 W SZCZYT.) 30 HZ ~ 175 HZ 2LUB4OMY 2" (50 MM) DANE TECHNICZNE DANE TECHNICZNE ŚREDNICA: WRAŻLIWOŚĆ PRZY 2,83 V/1 M: OBCIĄŻALNOŚĆ MECHANICZNA: PASMO PRZENOSZENIA: IMPEDANCJA ZNAMIONOWA: ŚREDNICA CEWKI DRGAJĄCEJ: WYMIARY: 12" (305 MM) 93 dB 275 Wrms (1100 W SZCZYT.) 25 HZ ~ 175 HZ 2LUB4OMY 2" (50 MM) głębokość montażowa wysokość montażowaśrednica montażowaśrednica zewnętrznagłębokość montażowa wysokość montażowaśrednica montażowaśrednica zewnętrznaHARMAN International Industries, Inc.8500 Balboa Boulevard, Northridge,CA 91329 USAwww.infinityspeakers.com © 2017 HARMAN International Industries, Incorporated. Wszelkie prawa zastrzeżone Infinity jest znakiem towarowym firmy HARMAN International Industries, Incorporated, zarejestrowanym w Stanach Zjednoczonych i innych krajach. DANE TECHNICZNE Złącza subwooferów są kompatybilne z połączeniami szybkoodłączalnymi (niedostępne w zestawie) i lutowanymi. Zalecany przekrój kabla wynosi od 14AWG do 8AWG, zależnie od długości kabla między wzmacniaczem a subwooferem. W przypadku długości ponad 2 m zaleca się użycie większego przekroju. Szerszy zacisk jest dodatni, zaś węższy – ujemny (jak oznaczono na pokrywie zacisku).UWAGA: W przypadku nieocynkowanych,nieosłoniętych przewodów nie należy dopuścić do zetknięcia części dodatnich z ujemnymi. Zetknięcie tych części może spowodować zwarcie obwodu i uszkodzić wzmacniacz.
