R9 - Caméra auto Navitel - Bezpłatna instrukcja obsługi

Typ produktu	Kamera samochodowa (Dash Cam)
Procesor	MSTAR AIT839
Wyświetlacz	2.7" TN, 320×240
Kamera główna	Sony IMX307 (noktowizja)
Rozdzielczość wideo	Full HD 1920×1080 @ 30 kl./s
Kąt widzenia	170°
Soczewka	4-warstwowe szkło
Pamięć	Karta microSD do 64 GB (klasa 10 lub wyższa)
Bateria	Wbudowana 300 mAh
Zasilanie	5V, 1,5A przez ładowarkę samochodową
Obsługa kamery tylnej	Tak, HD (sprzedawana osobno)
Wi-Fi	Tak (802.11 b/g/n)
GPS	Wbudowany chipset i antena GPS
Alerty GPS	Fotoradary, ostrzeżenia, prędkość
Czujnik G	Tak (wykrywanie uderzeń, automatyczne blokowanie plików)
Tryb parkowania	Nagrywanie aktywowane wibracją
Nagrywanie cykliczne	Tak (konfigurowalny czas: 1/3/5 min)
Nagrywanie dźwięku	Tak (mikrofon włącz/wyłącz)
Znacznik daty	Tak (data i informacje GPS)
Wygaszacz ekranu	Automatyczne wyłączanie ekranu (konfigurowalne)
Format pliku	Wideo: MOV, Zdjęcie: JPG
Kompatybilność z aplikacją	Navitel DVR Center dla iOS/Android
Wymiary (ok.)	65 × 50 × 30 mm
Waga (ok.)	80 g
Języki	Czeski, angielski, francuski, niemiecki, węgierski, włoski, polski, rumuński, rosyjski, słowacki, hiszpański, ukraiński
Bezpieczeństwo	Używaj tylko oryginalnej ładowarki; nie demontuj; trzymaj z dala od ognia; używaj w temp. 0-35°C
Konserwacja	Utrzymuj soczewkę w czystości; używaj miękkiej ściereczki; unikaj chemikaliów; wyłącz przed czyszczeniem
Zgodność	Dyrektywa RED 2014/53/UE

Często zadawane pytania - R9 Navitel

Jak zainstalować kamerę samochodową Navitel R9?

Włóż kartę microSD (klasa 10, 8-64 GB) do gniazda. Przymocuj uchwyt do przedniej szyby i zamocuj kamerę. Podłącz ładowarkę samochodową do gniazda zapalniczki oraz do wejścia anteny GPS (mini-USB) w celu uzyskania funkcji GPS. Wyreguluj pozycję i włącz urządzenie; wskaźnik zaświeci się na czerwono i rozpocznie nagrywanie.

Dlaczego mój GPS nie działa?

Upewnij się, że ładowarka samochodowa jest podłączona do wejścia anteny GPS (mini-USB), a nie do portu micro-USB. Słaby sygnał GPS może być spowodowany niepogodą lub czynnikami zewnętrznymi. Sprawdź, czy GPS jest włączony w menu (Znacznik GPS > Wł.). Odczekaj na zewnątrz na przechwycenie satelitów.

Jak sformatować kartę SD?

Przejdź do Menu > Formatuj kartę SD i potwierdź. Formatowanie jest zalecane przed pierwszym użyciem lub w przypadku błędów danych. Używaj szybkiej karty (klasa 10 lub wyższa) o pojemności 8-64 GB.

Czy mogę używać kamery bez GPS?

Tak, kamera może nagrywać bez GPS. Możesz podłączyć ładowarkę samochodową bezpośrednio do portu micro-USB, ale funkcja GPS będzie niedostępna. Urządzenie będzie nadal nagrywać wideo i dźwięk.

Jak podłączyć kamerę tylną?

Zamontuj kamerę tylną na tylnej szybie lub ramce tablicy rejestracyjnej. Poprowadź kabel przez kabinę i podłącz go do portu kamery tylnej w kamerze. Widok z tyłu można wyświetlić, przytrzymując przycisk Lewy w trybie nagrywania.

Jak korzystać z aplikacji Navitel DVR Center?

Pobierz aplikację z App Store lub Google Play. Włącz Wi-Fi w menu kamery. Uruchom aplikację, wybierz kamerę z listy (Wi-Fi Navitel) i połącz się za pomocą hasła wyświetlanego w menu. Możesz oglądać transmisję na żywo, zapisywać pliki i regulować ustawienia.

Jaka jest żywotność baterii Navitel R9?

Wbudowana bateria 300 mAh służy tylko do nagrywania awaryjnego w trybie parkowania i prawidłowego wyłączania. Do pełnej pracy wymagane jest stałe zasilanie zewnętrzne. Czas ciągłego nagrywania na baterii jest ograniczony (ok. 10-15 minut).

Jak działa nagrywanie cykliczne?

Nagrywanie cykliczne zapisuje wideo w segmentach 1, 3 lub 5 minut. Gdy karta SD jest pełna, najstarsze niezabezpieczone pliki są nadpisywane. Aby zapobiec nadpisywaniu, zablokuj pliki za pomocą przycisku Zasilanie lub menu Chron.

Jak zabezpieczyć plik przed usunięciem?

Podczas nagrywania naciśnij przycisk Zasilanie, aby zablokować bieżący plik (pojawi się ikona kłódki). W trybie wideo/zdjęć wybierz plik, naciśnij Menu > Chron > Zablokuj bieżący lub Zablokuj wszystkie. Zablokowanych plików nie można usunąć ani nadpisać. Odblokuj za pomocą Odblokuj bieżący/wszystkie.

Co zrobić, jeśli urządzenie się zawiesi?

Naciśnij przycisk Reset za pomocą szpilki, aby zrestartować urządzenie. Jeśli problem nie ustąpi, spróbuj sformatować kartę SD lub zaktualizować oprogramowanie. Upewnij się, że zasilanie jest stabilne i używaj oryginalnych akcesoriów.

INSTRUKCJA OBSŁUGI R9 Navitel

Dziękujemy za zakup produktu firmy NAVITEL®.

NAVITEL R9 to wielofunkcyjny rejestrator, który nagrywa wideo w rozdzielczości Full HD. Wszystkie funkcje i cechy urządzenia opisane są w poniższej instrukcji obsługi. Prosimy zapoznać się z instrukcją i zachować ją na przyszłość.

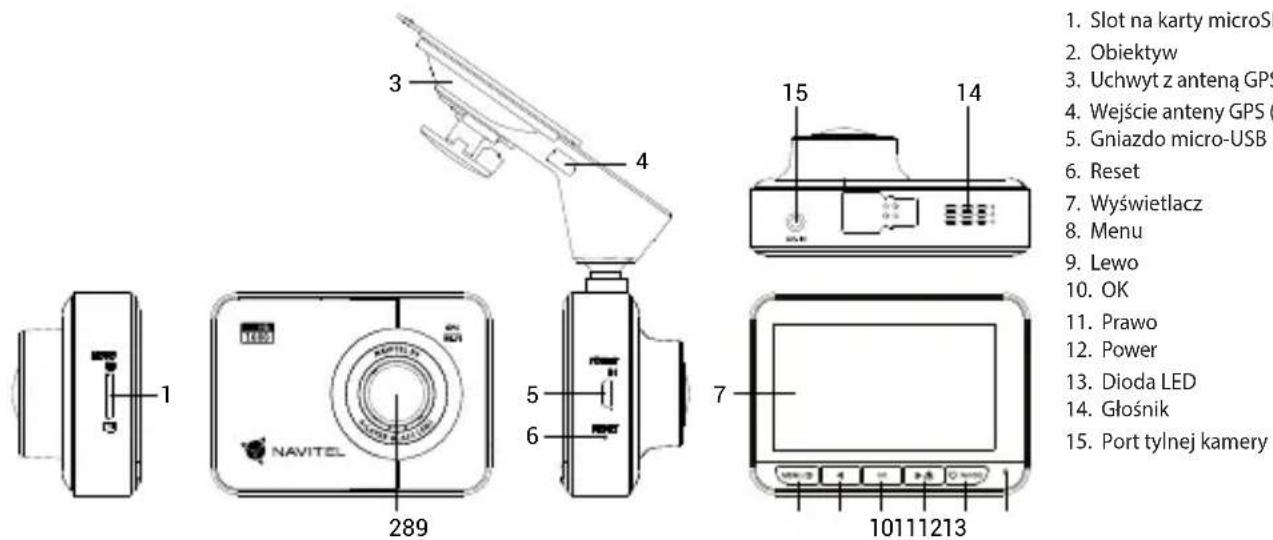

Wygląd Zewnętrzny

1. Slot na karty microSD
2. Obiektyw
3. Uchwyt z anteną GPS
4. Wejście anteny GPS (mini-USB)
5. Gniazdo micro-USB
6. Reset
7. Wyświetlacz
8. Menu
9. Lewo
10. OK
11. Prawo
12. Power
13. Dioda LED
14. Głośnik
15. Port tylnej kamery

Parametry techniczne

Procesor MSTAR AIT8339
Wyświetlacz 2.7", 320×240, TN
Sensor SONY IMX307 (night vision)
Format nagrywania MOV
Rozdzielczość wideo głównej kamery Full HD (1920×1080), 30 fps
Format zdjęcia JPG
Rozdzielczość zdjęcia 2 MP
Kąt nagrywania 170°
Rodzaj soczewki 4-warstwo we szkło
Pamięć Karta microSD
Pojemność karty microSD Max. 64 GB

USB mini-USB / micro-USB
Bateria 300 mAh
Zasilanie 5 V, 1.5 A
Tylna kamera	Tak, HD
Wi-fi	Tak
Moduł GPS	fotoradary / ostrzeżenia / prędkość
Język	angielski, czeski, francuski, hiszpański, niemiecki, polski, rosyjski, rumuński, słowacki, ukraiński, węgierski, włoski

Uwaga: specyfikacje mogą ulec zmianie ze względu na aktualizacje.

Instalacja

1. Wlóż do urządzenia kartę microSD. Użyj karty w standardzie Class10 lub wyższym, o pojemności od 8 do 64 GB.

• Aby uniknąć awarii urządzenia i/lub karty SD, nie wkładaj i nie usuwaj karty SD podczas pracy urządzenia.

• Przed użyciem karty microSD sformatuj ją wewnątrz urządzenia, aby uniknąć błędu danych. W Menu głównym przejdź do opcji Formatuj kartę SD i wybierz Tak.

• Zamontuj uchwyt i umieść urządzenie na przedniej szybie.

• Podłącz ładowarkę do gniazda zapalniczki.
• Podłącz ładowarkę samochodową do wejścia z anteną GPS (mini-USB). Kiedy ładowarka samochodowa jest podłączona bezpośrednio do gniazda w korpusie urządzenia, działanie modułu GPS nie będzie dostępne.
• Ustaw odpowiednio obiektyw kamery.
• Włącz zasilanie, sprawdź, czy urządzenie jest poprawnie zainstalowane. Jeśli urządzenie zostało poprawnie zainstalowane, dioda będzie podświetlona na czerwono. Gdy silnik zostanie włączony, urządzenie zacznie automatycznie nagrywać (będzie migać niebieska dioda).

• Korzystaj wyłącznie z oryginalnej ładowarki. Używanie innego adaptera może negatywnie wpłynąć na działanie baterii. Używaj wyłącznie akcesoriów zatwierdzonych przez producenta.
• Dopuszczalna temperatura otoczenia w trybie pracy urządzenia: od 0 do +35 °C. Temperatura przechowywania: od +5 do +45 °C. Względna wilgotność: od 5% do 90% bez kondensacji (25 °C).
• Umieść urządzenie z dala od ognia, aby uniknąć wybuchu lub pożaru.
• Nie narażaj urządzenia na uderzenia fizyczne.
• Unikaj kontaktu urządzenia ze źródłami promieniowania elektromagnetycznego.
• Utrzymuj obiektyw w czystości. Nie używaj chemikaliów ani detergentów do czyszczenia produktu; zawsze wyłączaj urządzenie przed czyszczeniem.
• Należy ściśle przestrzegać prawa oraz aktów regulacyjnych w regionie, w którym urządzenie jest używane. Urządzenie nie może być wykorzystywane do celów niezgodnych z prawem.
• Nie należy samodzielnie demontować ani naprawiać urządzenia. W przypadku awarii sprzętu skontaktuj się ze wsparciem technicznym.

STARVIS i STARVIS są znakami towarowymi Sony Corporation.

Przyciski

Przycisk Funkcje
Power	Naciśnij, aby włączyć urządzenie.Naciśnij i przytrzymaj przez 2 sekundy, aby wyłączyć urządzenie.W trybie Kamery (STBY) naciśnij, aby przełączać się między trybami Kamery, Aparatu, Wideo i Zdjęcia.W trybie Kamery (REC) naciśnij, aby zablokować plik (zabezpieczony plik nie może zostać usunięty lub nadpisany).Naciśnij, aby zamknąć otwarte Menu lub listę funkcji.
Menu	Naciśnij, aby otworzyć Menu.W Menu naciśnij, aby zamknąć otwarte Menu lub listę funkcji.
Lewo / Prawo	W trybie Kamery / Aparatu naciśnij i przytrzymaj Lewo, aby pokazać / ukryć ekran z widokiem z kamery cofania.W trybie Kamery naciśnij Prawo, aby włączyć lub wyłączyć mikrofon.W trybie Wideo / Zdjęcia naciśnij, aby wybrać poprzedni / kolejny plik.W Menu naciśnij, aby wybrać poprzedni / kolejny element menu.
OK	W trybie Kamery (STBY) naciśnij, aby rozpocząć nagrywanie.W trybie Kamery (REC) naciśnij, aby zatrzymać nagrywanie.W trybie Kamery (REC) naciśnij i przytrzymaj przez 2 sekundy, aby zrobić zdjęcie.W trybie Aparatu naciśnij, aby zrobić zdjęcie.W trybie Wideo naciśnij, aby wybrać plik lub zatrzymać / wznowić wideo.W trybie Zdjęcia naciśnij, aby wybrać plik.W Menu naciśnij, aby wybrać dany element menu.
Reset Jeśli urządzenie nie reaguje, naciśnij, aby je zrestartować.

Uwaga: wbudowana bateria przeznaczona jest tylko do nagrania niepożadanego zdarzenia w trybie parkingowym i wyłączania urządzenia w prawidłowy sposób po wyłączeniu zasilania; aby zapewnić pełną funkcjonalność urządzenia w każdym trybie, wymagane jest stałe podłączenie zasilania.

Funkcje urządzenia

Formatuj kartę SD	Formatowanie karty microSD w wideorejestratorze jest niezbędne dla prawidłowego działania urządzenia. Aby sformatować kartę z poziomu menu, wybierz opcję Formatuj kartę SD.
Kamera	Podłącz urządzenie do zewnętrznego źródła zasilania, a nagrywanie rozpocznie się automatycznie. Naciśnij OK, aby zakończyć nagrywanie. Ponownie naciśnij OK, aby nagrać kolejny film. Każdy film zostanie automatycznie zapisany.
Aparat	W trybie Kamery (STBY) naciśnij Power, aby przejść do trybu Aparatu, naciśnij OK, aby zrobić zdjęcie (zdjęcie zostanie automatycznie zapisane).
Wideo	W trybie Kamery (STBY) naciśnij dwukrotnie przycisk Power, aby przejść do trybu Wideo; naciśnij Lewo / Prawo, aby zaznaczyć pliki; naciśnij OK, aby odtworzyć plik. Podczas odtwarzania naciśnij OK, aby zatrzymać/wznowić odtwarzanie; naciskaj klawisze Lewo / Prawo, aby przewinąć do przodu/do tyłu. Aby przełączyć się między plikami z przedniej/tylnej kamery wciśnij Menu na 2 sekundy. Litera F lub R w nazwie pliku oznacza, czy pochodzi on z przedniej (F) lub tylnej (R) kamery.
Zdjęcie	W trybie Aparat (STBY) naciśnij dwukrotnie przycisk Power, aby przejść do trybu Zdjęcia; naciśnij Lewo / Prawo, aby zaznaczyć pliki; naciśnij OK, aby odtworzyć plik. Aby przełączyć się między plikami z przedniej/tylnej kamery wciśnij Menu na 2 sekundy. Litera F lub R w nazwie pliku oznacza, czy pochodzi on z przedniej (F) lub tylnej (R) kamery.
Plik chroniony	W trybie Kamery (REC) naciśnij Power, aby zablokować bieżący plik. W trybie Wideo / Zdjęcia wybierz plik, naciśnij Menu i wybierz Zabezpiecz, a następnie Zablokuj bieżący lub Zablokuj wszystko. Zablokowane pliki nie mogą być usunięte lub zastąpione. Wybierz Odblokuj bieżący lub Odblokuj wszystko aby usunąć ochronę.
Nagrywanie w pętli	Funkcja nagrywania w pętli umożliwia zapisanie materiału wideo jako zbioru plików, ustawionych wcześniej w menu urządzenia (opcje „Czas trwania klipu”, „Nagrywanie w pętli”). Jeśli zabraknie miejsca na karcie pamięci, niezabezpieczone pliki zostaną zastąpione w kolejności, w jakiej zostały utworzone.
Dźwięk wideo Nagrywanie wideo z dźwiękiem lub bez.
Datownik Ta funkcja	pozwala włączyć lub wyłączyć oznaczenie nagrywanej sekwencji aktualną datą urządzenia.
Wygaszacz LCD	Urządzenie może automatycznie wyłączyć ekran, aby zmniejszyć zużycie energii. Przedział czasu można ustawić w Menu > Wygaszacz ekranu. Domyślnie wyłączone.
G-sensor Jeżeli pojazd zostanie uderzony, rejestrator automatycznie zablokuje bieżący film.
Tryb parkingowy	W przypadku wykrycia drgań kiedy urządzenie jest wyłączone, włączy się ono automatycznie i rozpocznie nagrywanie. Plik zostanie zabezpieczony (zablokowany).
GPS location	Urządzenie posiada wbudowany odbironik GPS i antenę GPS. Może dzięki pokazać współrzędne geograficzne miejsca, w którym się znajdujesz. Wybierz GPS status by sprawdzić informacje o satelitach lub GPS Stamp by dodać dane do Twoich plików.
APP support	Możesz współdzielić swoje nagrania i zdjęcia z Twoim telefonem komórkowym za pomocą sieci bezprze wodowej WiFi, dzięki możliwości zainstalowania specjalnej aplikacji.
Ładowanie baterii	Czerwony dioda baterii świeci się, gdy urządzenie podłączone jest do zewnętrznego źródła zasilania; gdy bateria jest rozładowana czerwony dioda będzie się stopniowo przyciemniał; czerwone światło oznacza, że bateria jest pełna.
Łącze USB *	Podczas podłączania urządzenia do komputera za pomocą kabla USB pojawią się dwie opcje połączenia:1) Mass Storage: odtwarzanie, kopiowanie i usuwanie plików.2) Record: tryb standardowy.

* Ta funkcja jest dostępna tylko w wersji oprogramowania układowego 1.7.68 i wyższej.

Instalacja aplikacji Navitel DVR Center

1. Pobierz i zainstaluj aplikację Navitel DVR Center na swój smartfon lub tablet i postępuj zgodnie ze wskazówkami. Możesz również pobrać aplikację skanując telefonem kod QR w Menu wideorejestratora (Aplikacja Kod QR).
2. Włącz Wi-Fi w Menu wideorejestratora (Wi-Fi) oraz w ustawieniach telefonu.
3. Włącz aplikację. Wybierz swój wideorejestrator z listy. Informacje o wideorejestratorze znajdują się w Menu urządzenia.
4. Połącz swój smartfon z wideorejestratorem za pomocą Wi-Fi. Jeśli to konieczne, użyj hasła. Możesz je zmienić w Menu wideorejestratora (hasło Wi-Fi).
5. Używając aplikacji Navitel DVR Center możesz:

- zapisywać,oglądać, usuwać i przesyłać materiały wideo i zdjęcia jak równieżoglądać je w czasie rzeczywistym, na ekranie swojego telefonu lub tabletu;

- zmieniać funkcje urządzenia: dostosowywać tryb parkingowy, czujnik przeciążeń, tryb nagrywania oraz sformatować kartę pamięci.

Informacje o prędkości

Cyfrowy prędkościomierz służy do wyświetlania aktualnej prędkości pojazdu, obliczonej na podstawie sygnału GPS [1] oraz czasu. Dostępne tryby:

• Prędkość – prędkość [B] jest wyświetlana stale,
• Prędkość + czas – na ekranie wyświetlana jest prędkość [B] i czas [C].

Wszystkie informacje są wyświetlane na czarnym tle.

W trybie Kamery (REC) wyświetlany jest wskaźnik ●REC lub ● [A].

Jeśli pojazd nie porusza się, wyświetlane jest 0.

Jeśli nie ma sygnału GPS, wyświetlane są --- [2].

Uwaga. Słaby sygnał GPS może być spowodowany złą pogoda lub czynnikami zewnętrznymi. Kieruj się wartością, którą wskazuje prędkościomierz pojazdu.

[1]

Za pomocą kamery cofania można uzyskać obraz o wysokiej rozdzielczości, pokazujący co dzieje się za samochodem w celu np. bezpiecznego parkowania pojazdu. Nowoczesna technologia podwójnego zapisu umożliwia nagrywanie zarówno z przodu, jak i tyłu pojazdu na wypadek nieprzewidzianych sytuacji.

Instalacja tylnej kamery

1. Zainstaluj kamerę na tylnej szybie samochodu lub na zewnątrz, nad ramką tablicy rejestracyjnej.
2. Umieść przewód w podsufitce.
3. Podłącz przewód do portu kamery cofania.

Uwaga. Zaleca się, aby instalacja kamery została wykonana przez wykwalifikowany personel, który dysponuje niezbędnymi umiejętnościami. Przeprowadzenie kabla może wymagać specjalnych narzędzi. Upewnij się, że wykonanie tych czynności będzie bezpieczne.

NAVITEL s.r.o. niniejszym oświadcza, że urządzenie NAVITEL R9 jest zgodne z Europejską dyrektywą RED 2014/53/EU. Pełny tekst Deklaracji Zgodności jest dostępny pod następującym adresem internetowym:

www.navitel.cz/pl/declaration_of_conformity/r9
