R9 - Caméra auto Navitel - Безкоштовний посібник користувача

Тип продукту	Відеореєстратор (автомобільна камера)
Процесор	MSTAR AIT839
Дисплей	2,7" TN, 320×240
Основна камера	Sony IMX307 (нічне бачення)
Роздільна здатність відео	Full HD 1920×1080 @ 30 к/с
Кут огляду	170°
Об'єктив	4-шарове скло
Зберігання даних	Карта microSD до 64 ГБ (клас 10 або вище)
Акумулятор	300 мАг вбудований
Вхідна напруга	5 В, 1,5 А через автомобільний зарядний пристрій
Підтримка задньої камери	Так, HD (продається окремо)
Wi-Fi	Так (802.11 b/g/n)
GPS	Вбудований чіпсет GPS та антена
GPS-сповіщення	Камери швидкості, попередження, швидкість
G-сенсор	Так (виявлення удару, автоматичне блокування файлів)
Режим паркування	Запис при вібрації
Циклічний запис	Так (налаштовувана тривалість: 1/3/5 хв)
Запис аудіо	Так (мікрофон увімк./вимк.)
Штамп дати	Так (дата та інформація GPS)
Зберігач екрану	Автовимкнення екрану (налаштовується)
Формат файлів	Відео: MOV, Фото: JPG
Сумісність з додатком	Navitel DVR Center для iOS/Android
Розміри (прибл.)	65 × 50 × 30 мм
Вага (прибл.)	80 г
Мови	чеська, англійська, французька, німецька, угорська, італійська, польська, румунська, російська, словацька, іспанська, українська
Безпека	Використовуйте лише оригінальний зарядний пристрій; не розбирайте; тримайте подалі від вогню; експлуатуйте при 0-35°C
Обслуговування	Тримайте об'єктив чистим; використовуйте м'яку тканину; уникайте хімікатів; вимикайте перед чищенням
Відповідність	Директива RED 2014/53/EU

Часті запитання - R9 Navitel

Як встановити відеореєстратор Navitel R9?

Вставте карту microSD (клас 10, 8-64 ГБ) у слот. Прикріпіть кріплення до лобового скла та зафіксуйте реєстратор. Підключіть автомобільний зарядний пристрій до прикурювача та до входу GPS-антени (mini-USB) для роботи GPS. Відрегулюйте положення та увімкніть пристрій; індикатор загоряється червоним і починається запис.

Чому не працює GPS?

Переконайтеся, що автомобільний зарядний пристрій підключено до входу GPS-антени (mini-USB), а не до порту micro-USB. Слабкий сигнал GPS може бути спричинений поганою погодою або зовнішніми факторами. Перевірте, чи GPS увімкнено в меню (GPS Stamp > On). Зачекайте на отримання супутників на вулиці.

Як відформатувати SD-карту?

Перейдіть у Меню > Форматувати SD-карту та підтвердіть. Форматування рекомендується перед першим використанням або у разі помилок даних. Використовуйте високошвидкісну карту (клас 10 або вище) ємністю 8-64 ГБ.

Чи можна використовувати реєстратор без GPS?

Так, реєстратор може записувати без GPS. Ви можете підключити автомобільний зарядний пристрій безпосередньо до порту micro-USB, але робота GPS буде недоступна. Пристрій все одно записуватиме відео та аудіо.

Як підключити задню камеру?

Встановіть задню камеру на заднє скло або номерний знак. Прокладіть кабель через салон та підключіть до порту задньої камери на реєстраторі. Вид ззаду можна відобразити, утримуючи ліву кнопку в режимі запису.

Як користуватися додатком Navitel DVR Center?

Завантажте додаток з App Store або Google Play. Увімкніть Wi-Fi у меню реєстратора. Запустіть додаток, виберіть реєстратор зі списку (Wi-Fi Navitel) та підключіться, використовуючи пароль, вказаний у меню. Ви можете переглядати відео в реальному часі, зберігати файли та налаштовувати параметри.

Який час роботи акумулятора Navitel R9?

Вбудований акумулятор 300 мАг призначений лише для аварійного запису в режимі паркування та коректного вимкнення. Для повноцінної роботи потрібне постійне зовнішнє живлення. Безперервний час запису від акумулятора обмежений (приблизно 10-15 хвилин).

Як працює циклічний запис?

Циклічний запис зберігає відео сегментами по 1, 3 або 5 хвилин. Коли SD-карта заповнюється, найстаріші незахищені файли перезаписуються. Щоб запобігти перезапису, заблокуйте файли за допомогою кнопки живлення або меню Protect.

Як захистити файл від видалення?

Під час запису натисніть кнопку живлення, щоб заблокувати поточний файл (з'являється значок замка). У режимі відео/фото виберіть файл, натисніть Меню > Protect > Lock Current або Lock All. Захищені файли не можна видалити або перезаписати. Розблокуйте за допомогою Unlock Current/All.

Що робити, якщо пристрій завис?

Натисніть кнопку Reset голкою, щоб перезавантажити пристрій. Якщо проблема не зникає, спробуйте відформатувати SD-карту або оновити прошивку. Переконайтеся, що джерело живлення стабільне, і використовуйте оригінальні аксесуари.

ПОСІБНИК КОРИСТУВАЧА R9 Navitel

Дякуємо Вам за придбання продукту компанії NAVITEL®.

NAVITEL R9 - багатофункціональний відеореєстратор з високою якістю відео- та фотозйомки, а також великою кількістю додаткових функцій, описаних в даному Посібнику користувача. Уважно прочитайте посібник перед використанням пристрою та зберігайте для подальшого використання.

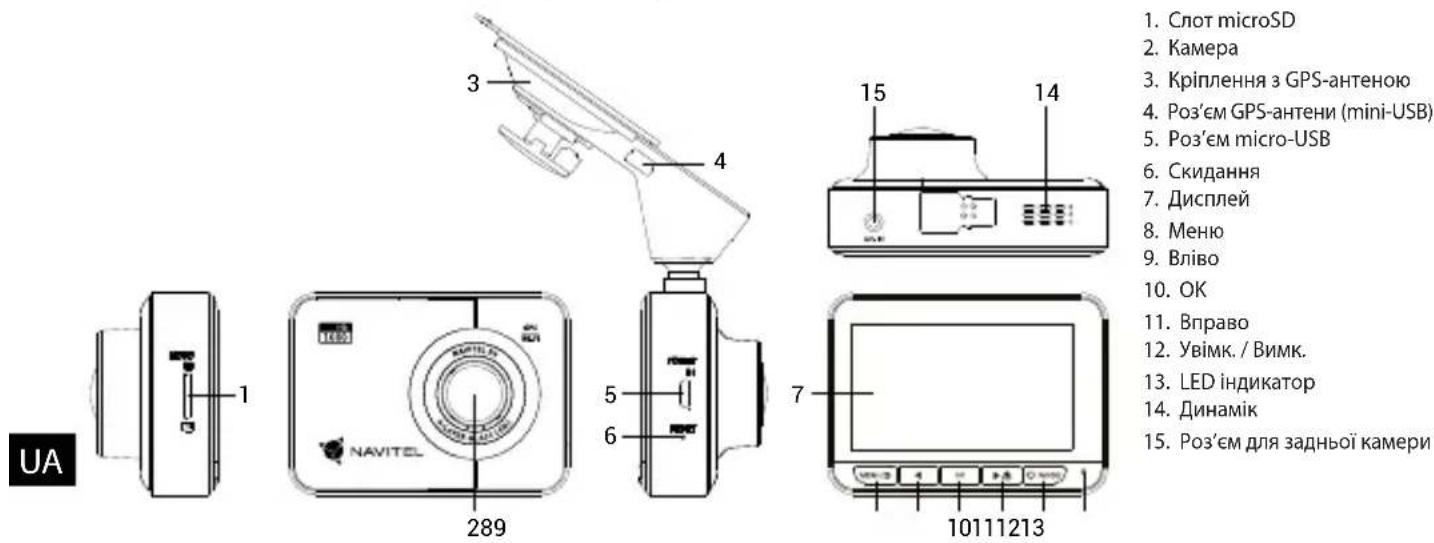

Зовнішній вигляд пристрою

1. Слот microSD
2. Камера
3. Кріплення з GPS-антеною
4. Роз'єм GPS-антени (mini-USB)
5. Роз'єм micro-USB
6. Скидання
7. Дисплей
8. Меню
9. Вліво
10. OK
11. Вправо
12. Увімк. / Вимк.
13. LED індикатор
14. Динамік
15. Роз'єм для задньої камери

Технічні характеристики

Процесор MSTAR AIT8339
Дисплей 2,7", 320×240, TN
Камера SONY IMX307 (night vision)
Формат відео MOV
Дозвіл відео основної камери Full HD (1920×1080), 30 fps
Формат зображення JPG
Роздільна здатність фото 2 Мп
Кут огляду 170°
Матеріал лінзи скло (4 шари)
Пам'ять microSD карта
Об'єм microSD-карти до 64 Гбайт

USB mini-USB / micro-USB
Акумулятор 300 мА·г
Живлення 5 В, 1.5 А
Камера заднього виду	€, HD
Wi-fi	€
GPS-оповіщення	камери / небезпеки / швидкість
Мови	англійська, іспанська,італійська, німецька,польська, румунська,російська, словацька,угорська, українська,французька, чеська

Примітка: технічні характеристики можуть змінюватися у результаті оновлень.

Установка

1. Встановіть microSD-карту у відповідний слот відеореєстратора. Використовуйте високошвидкісну (Class 10 і вище) карту ємністю 8-64 Гбайт.

• Щоб уникнути пошкодження пристрою та/або карти пам'яті, не вставляйте і не виймайте її під час роботи пристрою.

• До початку запису потрібно обов'язково відформатувати карту пам'яті в відеореєстраторі. Це необхідно, щоб уникнути помилок читання і запису даних. Для форматування в режимі Меню виберіть пункт Форматувати SD-карту і підтвердіть обрану дію.

• Закріпіть пристрій на лобовому склі за допомогою утримувача.

• Підключіть зарядний пристрій (ЗП) до гнізда прикурювача.
• Підключіть ЗП через роз'єм GPS-антени (mini-USB). При підключенні ЗП безпосередньо до роз'єму відеореєстратора використання GPS недоступно.
• Переконайтеся, що камера розташована правильно.
• Увімкніть живлення, переконайтеся, що пристрій встановлено правильно. Якщо пристрій встановлено правильно, загориться червоний індикатор. Пристрій увімкнеться і розпочне відеозапис (синій індикатор почне блимати).

• Використовуйте тільки оригінальний адаптер 3П. Використання іншого адаптера може негативно вплинути на аккумулятор пристрою. Використовуйте тільки рекомендовані виробником аксесуари.
• Допустима теМпература зовнішнього середовища в режимі експлуатації: від 0 до +35 °C. ТеМпература зберігання: від +5 до +45 °C. Відносна вологість: від 5% до 90% без конденсату (25 °C).
• Не піддавайте пристрій сильному механічному впливу.
• Уникайте контакту пристрою з джерелами електромагнітного випромінювання.
• Уникайте контакту пристрою з джерелами вогню, щоб уникнути вибуху або пожежі.
• Слідкуйте за чистотою об'єктива. Не використовуйте для чищення виробу хімічні речовини або мийні засоби; завжди вимикайте пристрій перед чищенням.
  • Чітко дотримуйтесь законів і регулюючих актів регіону використання пристрою. Цей пристрій не може використовуватися у незаконних цілях.
• Не розбирайте і не ремонтуйте пристрій самостійно. У разі його несправності зверніться до сервісного центру.

Кнопки

Кнопка Функції
Увімк. / Вимк.	Натисніть коротко для увімкнення пристрою.Натисніть і утримуйте 2 секунди для вимкнення пристрою.У режимі Відеозапис (STBY) натисніть, щоб переключитися між режимами Відеозапис, Фотозйомка, Відео та Фото.У режимі Відеозапис (REC) натисніть, щоб заблокувати файл (захищені файли не можуть бути видалені або перезаписані).У режимі Меню, натисніть, щоб вибрати наступний розділ меню.
Меню	Натисніть, щоб перейти в Меню налаштувань пристрою.У режимі Меню, натисніть, щоб вибрати наступний розділ меню.
Вліво / Вправо	У режимі Відеозапис / Фотозйомка натисніть і утримуйте Вліво, щоб приховати / показати екран із зображенням з задньої камери.У режимі Запис відео, натисніть Вправо, щоб вимкнути / увімкнути мікрофон.У режимі Відео / Фото, натисніть, щоб вибрати попередній / наступний файл.У Меню, натисніть, щоб вибрати попередній / наступний пункт меню.
ОК	У режимі Відеозапис (STBY), натисніть для початку запису.У режимі Відеозапис (REC), натисніть, щоб зупинити запис.У режимі Відеозапис (REC), натисніть і утримуйте 2 секунди, щоб зробити знімок.У режимі Фотозйомка, натисніть, щоб зробити знімок.У режимі Відео, натисніть, щоб вибрати файл або призупинити/продовжити перегляд.У режимі Фото, натисніть, щоб вибрати файл.У Меню, натисніть, щоб вибрати пункт меню.
Скидання Якщо пристрій не відповідає, натисніть для скидання.

Примітка: вбудований акумулятор призначений тільки для запису аварійної події в режимі паркування та коректного вимикання пристрою при відключенні живлення; для повноцінної роботи пристрою в будь-якому з режимів потрібне постійне підключення живлення.

Функції пристрою

Форматування карти пам'яті	Форматування карти пам'яті в відеореєстраторі необхідно для коректної роботи пристрою. Форматування карти потрібно виконувати перед початком використання карти пам'яті, а також при виникненні помилок запису і читання даних. Для форматування в режимі Меню виберіть пункт Форматувати SD-карту і підтвердіть обрану дію.
Відеозапис	При підключенні до джерела живлення пристрій увімкнеться і розпочне запис автоматично (при цьому почне блимати синій індикатор). Щоб зупинити запис натисніть ОК. Для запису нового відео натисніть ОК ще раз. Кожне відео автоматично зберігається.
Фотозйомка	У режимі Відеозапис, натисніть кнопку Увімк. / Вимк., щоб потрапити в режим Фотозйомка, потім натисніть ОК, щоб зробити знімок. Він буде збережений автоматично.
Відео	У режимі Відеозапис (STBY), двічі натисніть кнопку Увімк. / Вимк., щоб потрапити в режим Відео. Виберіть файл за допомогою кнопок Вліво / Вправо , потім натисніть ОК для відтворення файлу. Ви можете призупинити/ продовжити відтворення натисканням на кнопку ОК, а також прокрутити вперед/назад кнопками Вліво / Вправо. Ви можете перемикатися між файлами з фронтальної камери / камери заднього виду утримуючи 2 секунди кнопку Меню. Буква в назві файлу вказує на камеру: F - фронтальна, R - заднього виду.
Фото	У режимі Фотозйомка (STBY), двічі натисніть кнопку Увімк. / Вимк., щоб потрапити в режим Фото. Виберіть файл за допомогою кнопок Вліво / Вправо , потім натисніть ОК для відтворення файлу. Ви можете перемикатися між файлами з фронтальної камери / камери заднього виду утримуючи 2 секунди кнопку Меню. Буква в назві файлу вказує на камеру: F - фронтальна, R - заднього виду.
Захист файлу	У режимі Відеозапис (REC) натисніть Увімк. / Вимк., щоб захистити поточний запис. У режимі Відео / Фото, виберіть файл, натисніть кнопку Меню, виберіть пункт Захист, потім Заблокувати цей файл або Блокувати всі файли. Захищені файли не можуть бути видалені або перезаписані.
Циклічний запис	Ця функція дозволяє зберігати відеозапис окремими фрагментами, тривалість яких можна налаштувати в Меню. Якщо на карті закінчиться місце, незахищені файли будуть перезаписані у тому порядку, у якому вони були створені.
Запис аудіо Ця функція дозволяє зробити запис відео зі звуком або без звуку.
Штамп Ця функція додає до відеозапису дату і/або логотип пристрою.
Вимкнути дисплей	Пристрій може автоматично вимикати екран для зниження енергоспоживання. У меню налаштувань можна вибрати часовий інтервал автоматичного вимкнення екрану.
Датчик удару У разі зіткнення, пристрій автоматично захистить поточний запис.
Режим парковки	Якщо, перебуваючи у вимкненому стані, пристрій відчує вібрацію, він автоматично вмикається і починає запис. Файл запису буде заблокований. Якщо нічого не буде відбуватися протягом 10 секунд, пристрій вимкнеться.
GPS локація	Пристрій підтримує роботу вбудованого чіпа і GPS-антени, він може відображати довготу, широту і іншу інформацію про ваше поточне місцезнаходження. Натисніть GPS Status, щоб перевірити дані GPS. Натисніть «Увімкнути» в меню «Штамп GPS», щоб додати інформацію GPS до ваших файлів.
Мобільний додаток	Ви можете переглядати і ділитися медіафайлами з вашего реєстратора на своєму мобільному пристрої за допомогою спеціального додатку. Додаток підключається через мережу Wi-Fi і має бути попередньо встановленим на вашому мобільному пристрої.
Підзаряд батареї	При підключенні пристрою до джерела зовнішнього живлення загориться червоний індикатор. По мірі заповнення батареї червоне світло буде тьмяніти. Коли батарея буде повністю заряджена, червоний індикатор вимкнеться.
USB-підключення *	При підключенні пристрою до ПК за допомогою USB-кабелю з'являться дві опції підключення:1) Mass Storage: відтворення, копіювання і видалення файлів.2) Record: стандартний режим.

* Ця функція доступна тільки у версії прошивки 1.7.68 і вище.

Установка Navitel DVR Center Цифровий спідометр

App

1. Завантажте та встановіть додаток Navitel DVR Center на свій смартфон або планшет і дотримуйтесь вказівок. Ви також можете завантажити додаток відсканувавши телефоном QR-код, в Меню відеореєстратора (Додаток QR-Код).
2. Увімкніть Wi-Fi у меню відеореєстратора (Wi-Fi) та в налаштуваннях телефону.
3. Увімкніть програму. Виберіть зі свого списку відеореєстратор. Інформацію про відеореєстратор можна знайти в меню пристрою.
4. З'єднайте смартфон з відеореєстратором за допомогою Wi-Fi. Якщо це необхідно, використовуйте пароль. Ви можете змінити їх в Меню відеореєстратора (пароль Wi-Fi).
5. За допомогою програми Navitel DVR Center ви можете:

- зберігати, переглядати, видаляти і передавати відео та фотографії, а також дивитися їх у реальному часі на екрані вашого телефону або планшета;

- змінювати функції пристрою: налаштувати режим паркування, датчик перевантаження, режим запису і відформатувати карту пам'яті.

Функція Цифровий спідометр слугує для відображення поточної швидкості, що розрахована по GPS-сигналу і часу [1]. Режими:

• Швидкість – постійно відображається поточна швидкість [В],
• Швидкість і час – відображаються поточні швидкість [В] і час [С].

Вся інформація відображається на чорному тлі.

У режимі Відеозапису (REC) на екрані відобразиться ●REC або ● [A]. Якщо автомобіль нерухомий, на екрані відображається швидкість 0. Якщо немає точного GPS-сигналу, на екрані відображається – – – [2].

Примітка. Слабкий GPS-сигнал може бути викликаний поганими погодними умовами та іншими зовнішніми факторами. Орієнтуйтеся на показання спідометра автомобіля.

[1]

Камера заднього виду

За допомогою задньої камери ви можете отримати зображення високої роздільної здатності позаду вашого автомобіля для безпечного паркування або запису під час руху. Сучасна технологія подвійного запису дозволяє зберігати зображення як попереду, так і позаду автомобіля для реєстрації будь-якої непередбаченої ситуації.

Установка камери заднього виду

1. Встановіть камеру на задньому склі всередині автомобіля, або зовні на рамці номерного знака.
2. Прокладіть кабель по салону.
3. Приєднайте кабель до роз'єму камери заднього виду.

Примітка: Наполегливо рекомендується роботи по установці камери проводити кваліфікованим персоналом, що має необхідні навички. Для прокладки кабелю можуть знадобитися спеціальні інструменти або пристосування. Переконайтеся в безпеці цих робіт.

Правила зберігання, перевезення, реалізації та утилізації

• Зберігання та транспортування пристрою повинні проводитися в сухому приміщенні. Пристрій потребує дбайливого поводження, оберігайте його від впливу пилу, бруду, ударів, вологи, вогню і т.д.
• Реалізація пристрою повинна проводитися відповідно до чинного законодавства України.
• Після закінчення терміну служби пристрій належить здати на утилізацію до відповідного пункту прийому електричного та електронного обладнання для подальшої переробки та утилізації відповідно до законодавства.

Тип пристрою: Відеореєстратор.

Найменування товару: NAVITEL R9.

Виробник: NAVITEL s.r.o.

Адреса виробника: U Habrovky 247/11, 140 00, Praha 4, Czech Republic. Тел.: [phone].

Виготовлено в Китаї Компанією NAVITEL s.r.o. на заводі Shenzhen Roverstar Technology Co., Ltd.

Імпортер в Україну: ТОВ «НАВІТЕЛ УКРАЇНА», 02183, м. Київ, вулиця М. Кибальчича, буд. 13А.

СТАРВІС і STARVIS є товарними знаками Корпорації Соні.
