R9 - Caméra auto Navitel - Nemokama naudojimo instrukcija

Gaminio tipas	Vaizdo registratorius (automobilio kamera)
Procesorius	MSTAR AIT839
Ekranas	2,7 colio TN, 320×240
Pagrindinė kamera	Sony IMX307 (naktinis matymas)
Vaizdo raiška	Full HD 1920×1080 @ 30 kadrų/s
Matymo kampas	170°
Objektyvas	4 sluoksnių stiklas
Saugykla	microSD kortelė iki 64 GB (10 klasės ar aukštesnė)
Baterija	300 mAh įmontuota
Maitinimo įvestis	5V, 1,5A per automobilinį krautuvą
Galinės kameros palaikymas	Taip, HD (parduodama atskirai)
Wi-Fi	Taip (802.11 b/g/n)
GPS	Įmontuotas GPS lustas ir antena
GPS įspėjimai	Greičio radarai, įspėjimai, greitis
G-sensor	Taip (smūgio aptikimas, automatinis failų užrakinimas)
Stovėjimo režimas	Vibracija aktyvuojamas įrašymas
Ciklinis įrašymas	Taip (nustatoma trukmė: 1/3/5 min.)
Garso įrašymas	Taip (mikrofonas įjungti/išjungti)
Datos antspaudas	Taip (data ir GPS informacija)
Ekrano užsklanda	Automatinis ekrano išjungimas (nustatomas)
Failo formatas	Vaizdo įrašas: MOV, Nuotrauka: JPG
Programėlės suderinamumas	Navitel DVR Center, skirta iOS/Android
Matmenys (apytiksliai)	65 × 50 × 30 mm
Svoris (apytiksliai)	80 g
Kalbos	Čekų, Anglų, Prancūzų, Vokiečių, Vengrų, Italų, Lenkų, Rumunų, Rusų, Slovakų, Ispanų, Ukrainiečių
Saugumas	Naudokite tik originalų krautuvą; neišardykite; laikykite toliau nuo ugnies; eksploatuokite 0-35°C temperatūroje
Priežiūra	Laikykite objektyvą švarų; naudokite minkštą šluostę; venkite chemikalų; išjunkite prieš valymą
Atitiktis	RED direktyva 2014/53/ES

Dažnai užduodami klausimai - R9 Navitel

Kaip įdiegti Navitel R9 vaizdo registratorių?

Įdėkite microSD kortelę (10 klasės, 8-64 GB) į lizdą. Pritvirtinkite laikiklį prie priekinio stiklo ir pritvirtinkite vaizdo registratorių. Prijunkite automobilinį krautuvą prie cigarečių degiklio ir prie GPS antenos įvesties (mini-USB), kad veiktų GPS. Sureguliuokite padėtį ir įjunkite įrenginį; indikatorius užsidegs raudonai ir pradės įrašymą.

Kodėl mano GPS neveikia?

Įsitikinkite, kad automobilinis krautuvas prijungtas prie GPS antenos įvesties (mini-USB), o ne prie micro-USB prievado. Silpnas GPS signalas gali būti dėl blogų oro sąlygų ar išorinių veiksnių. Patikrinkite, ar GPS įjungtas meniu (GPS antspaudas > Įjungtas). Palaukite palydovų paieškos lauke.

Kaip suformatuoti SD kortelę?

Eikite į Meniu > Formatuoti SD kortelę ir patvirtinkite. Formatuoti rekomenduojama prieš pirmą naudojimą arba jei atsiranda duomenų klaidų. Naudokite greitą kortelę (10 klasės ar aukštesnę) su talpa 8-64 GB.

Ar galiu naudoti vaizdo registratorių be GPS?

Taip, vaizdo registratorius gali įrašyti be GPS. Galite prijungti automobilinį krautuvą tiesiai prie micro-USB prievado, tačiau GPS veikimas nebus prieinamas. Įrenginys vis tiek įrašys vaizdą ir garsą.

Kaip prijungti galinę kamerą?

Įdiekite galinę kamerą ant galinio lango arba valstybinio numerio rėmelio. Praveskite kabelį per saloną ir prijunkite prie galinės kameros prievado ant vaizdo registratoriaus. Galinį vaizdą galima rodyti laikant nuspaudus Kairįjį mygtuką įrašymo režimu.

Kaip naudoti Navitel DVR Center programėlę?

Atsisiųskite programėlę iš App Store arba Google Play. Įjunkite Wi-Fi vaizdo registratoriaus meniu. Paleiskite programėlę, pasirinkite vaizdo registratorių iš sąrašo (Wi-Fi Navitel) ir prijunkite naudodami slaptažodį, rodomą meniu. Galite peržiūrėti tiesioginį vaizdo įrašą, išsaugoti failus ir koreguoti nustatymus.

Kokia Navitel R9 baterijos veikimo trukmė?

Įmontuota 300 mAh baterija skirta tik avariniam įrašymui stovėjimo režimu ir tinkamam išjungimui. Visaverčiam veikimui reikalinga nuolatinė išorinė maitinimo įtampa. Nepertraukiamo įrašymo baterija trukmė ribota (apie 10-15 min.).

Kaip veikia ciklinis įrašymas?

Ciklinis įrašymas išsaugo vaizdo įrašą kaip 1, 3 ar 5 minučių segmentus. Kai SD kortelė pilna, seniausi neapsaugoti failai perrašomi. Kad išvengtumėte perrašymo, užrakinkite failus naudodami maitinimo mygtuką arba Apsaugoti meniu.

Kaip apsaugoti failą nuo ištrynimo?

Įrašymo metu paspauskite maitinimo mygtuką, kad užrakintumėte esamą failą (pasirodo užrakto piktograma). Vaizdo / Nuotraukų režimu pasirinkite failą, paspauskite Meniu > Apsaugoti > Užrakinti dabartinį arba Užrakinti visus. Apsaugotų failų negalima ištrinti ar perrašyti. Atrakinkite naudodami Atrakinti dabartinį / visus.

Ką daryti, jei įrenginys užšąla?

Paspauskite Atstatyti mygtuką smeigtuku, kad perkrautumėte įrenginį. Jei problema išlieka, pabandykite suformatuoti SD kortelę arba atnaujinti programinę-aparatinę įrangą. Įsitikinkite, kad maitinimo šaltinis stabilus ir naudokite originalius priedus.

NAUDOJIMO INSTRUKCIJA R9 Navitel

NAVITEL R9 yra daugiafunkcis didelės raiškos DVR įrenginys su daugybe funkcijų ir savybių, aprašytų šioje naudotojo instrukcijoje. Prieš naudodami įrenginį, atidžiai perskaitykite instrukciją ir ją išsaugokite, jei reikėtų peržiūrėti ateityje.

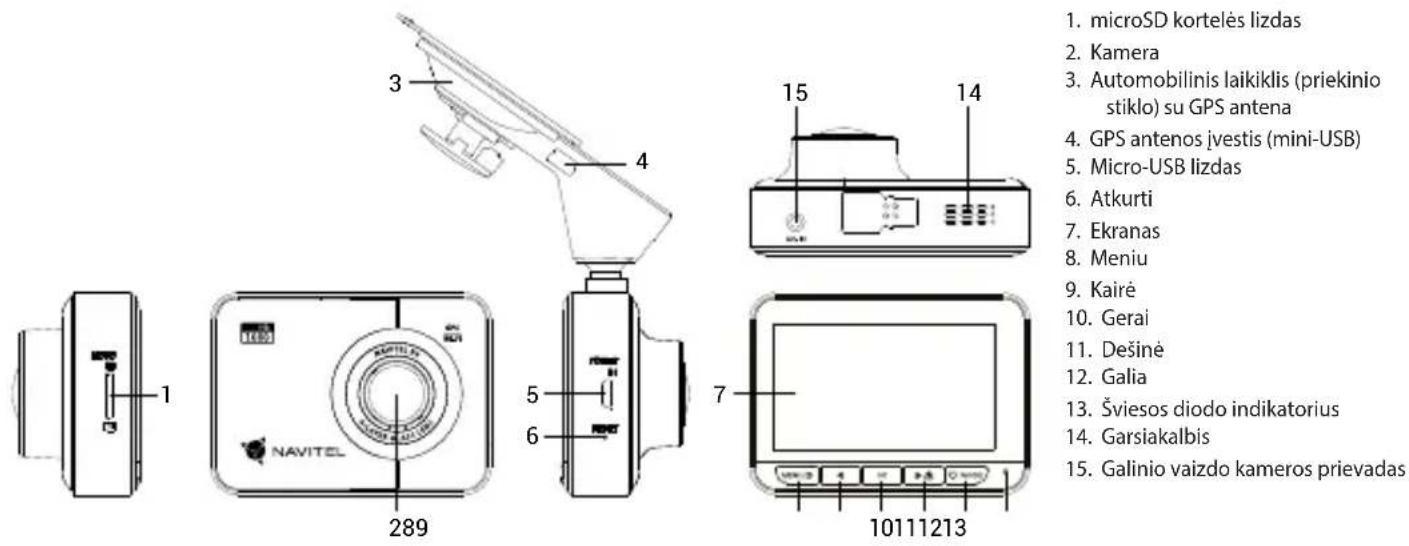

lrenginio išdėstymas

Specifikacijos

Procesorius MSTAR AIT8339
Ekranas 2.7", 320×240, TN
Kamera SONY IMX307 (night vision)
Įrašymo formatas MOV
Įrašymo raiška pagrindinė kamera Full HD (1920×1080), 30 fps
Vaizdo formatas JPG
Vaizdo raiška 2 MP
Peržiūros kampas 170°
Objektyvo tipas 4-sluoksnis stiklo
Saugojimas microSD kortelė
microSD kortelės talpa Maks. 64 GB

USB mini-USB / micro-USB
Baterija 300 mAh
Galia	5 V, 1.5 A
Galinio vaizdo kamera	Yra, HD
Wi-fi	Yra
GPS įspėjimas	kameros / įspėjimai / greitis
Kalba	anglu, čeku, ispanu, italu, lenku, prancūzu, rumunu, rusu, slovaku, ukrainiečiu, vengru, vokiečiu

Pastaba: specifikacijos gali keistis atlikus atnaujinimus.

Montavimas

1. Idėkite microSD kortelę i DVR. Naudokite didelės spartos SD kortelę (10 ar aukštesnės klasės); 8-64 GB galingumo.

• Kad išvengtumėte DVR ir (arba) SD kortelės veikimo sutrikimų, DVR veikimo metu nejdėkite ir neišimkite SD kortelės.

• Prieš naudodami „microSD“ kortelę, formatuokite ją DVR (skaitmeninio vaizdo įrašytuvo) viduje, siekiant išvengti duomenų klaidų. Norėdami suformatuoti SD kortelę meniu režimu, pasirinkite SD kortelės formatavimą (Format SD-card) ir patvirtinkite.

• [rengin] pritvirtinkite prie priekinio stiklo, naudodami laikiklj.

• Automobilinj ikroviklj prijunkite prie cigarečių degiklio lizdo.
• Prijunkite automobilini jkroviklj prie GPS antenos jvesties (mini-USB). Prijungus automobilini jkroviklj tiesiai i DVR micro USB prievada, GPS neveiks.
• Nustatykite kameros padėtį.
• Paleiskite variklj; patikrinkite, ar jrenginys yra tinkamai sumontuotas. Tinkamai sumontavus jrenginj, šviečia raudona indikatoriaus lemputė; jrenginys paleis ir pradės įrašymą (mirksi mėlyna indikatoriaus lemputė).

• Naudokite originalų įkroviklio adapterį. Priešingu atveju, galite sugadinti įrenginio bateriją. Naudokite tik gamintojo patvirtintus priedus.
• Leidžiama darbinė temperatūra: nuo 0 iki +35 °C. Laikymo temperatūra: nuo +5 iki +45 °C. Santykinė drėgmė: nuo 5% iki 90% be kondensato (25 °C).
• Laikykite prietaisą toliau nuo ugnies šaltinių, siekiant išvengti gaisro ar sprogimo.
• Saugokite prietaisą nuo fizinio poveikio.
• Saugokite prietaisą nuo sąlyčio su elektromagnetinės radiacijos šaltiniais.
• Stebėkite, kad objektyvas būtų švarus. Nenaudokite chemikalų ar valiklių prietaisui valyti; išjunkite prietaisą prieš jį valydami.
  • Griežtai laikykitės regiono, kuriame įrenginys yra naudojamas, įstatymų ir tesės aktų. Šis įrenginys negali būti naudojamas neteisėtais tikslais.
• Neardykite ir netaisykite prietaiso patys. Gedimo atveju susisiekite su klientų aptarnavimo centru.

STARVIS ir STARVIS yra „Sony Corporation“ prekės ženklai.

Mygtukai

Mygtukas Funkcijos
Galia	Paspauskite mygtuką, kad ijungtumėte.Palaikykite nuspaudę mygtuką 2 sekundes, kad išjungtumėtejrenginį.Paspauskite mygtuką, norėdami perjungti Įrašymo (STBY), Fotografavimo, Vaizdo ar Nuotraukų režimus.Įrašymo režimu (REC) paspauskite mygtuką, kad užrakintumėte failą (užrakintų failų negalima pašalinti ar perrašyti).Meniu paspauskite mygtuką, kad išeitumėte iš pasirinkto meniu.
Meniu	Paspauskite mygtuką, norėdami jungti meniu.Meniu paspauskite mygtuką, kad išeitumėte iš pasirinkto meniu.
Kairė / Dešinė	Įrašymo / Fotografavimo režimu palaikykite nuspaudę mygtuką Kairė, kad galėtumėte rodyti / paslėpti ekraną su galinio vaizdo kameros rodomu vaizdu.Įrašymo režimu paspauskite mygtuką Dešinė, kad ijungtumėte / išjungtumėte mikrofoną.Vaizdo / Nuotraukų režimu paspauskite mygtuką, kad pasirinktumėte kitą / ankstesnį failą.Meniu paspauskite mygtuką, kad pasirinktumėte kitą / ankstesnį meniu punktą.
Gerai	Įrašymo režimu (STBY) paspauskite mygtuką, kad pradėtumėte įrašymą.Įrašymo režimu (REC) paspauskite mygtuką, kad sustabdyti įrašymą.Įrašymo režimu (REC) paspauskite nuspaudę mygtuką 2 sekundes, kad galėtumėte fotografuoti.Fotografavimo režimu paspauskite mygtuką, kad galėtumėte fotografuoti.Vaizdo režimu paspauskite mygtuką, norėdami pasirinkti failą arba pristabdyti / vėl paleisti vaizdo įrašą.Nuotraukų režimu paspauskite mygtuką, norėdami pasirinkti failą.Meniu paspauskite mygtuką, kad pasirinktumėte meniu punktą.
Atkurti Jei įrenginys nereaguoja, paspauskite mygtuką, kad iš naujo paleistumėte įrenginį.

Pastaba: jrengtas akumuliatorius skirtas tik avariniam jvykiui parkavimosi režimu ir teisingam jrenginio išjungimui, atjungiant maitinimą; visaverčiam jrenginio darbui bet kokuu režimu jrenginiui reikia nuolatinio maitinimo šaltinio.

lrenginio funkcijos

SD kortelės formatavimas	microSD kortelės formatavimas DVR (skaitmeninio vaizdo įrašytuve) yra būtinas teisingam prietaiso veikimui. Prieš naudojant microSD kortelę arba duomenų klaidos atveju suformatuokite microSD kortelę. Norėdami suformatuoti SD kortelę meniu režimu, pasirinkite SD kortelės formatavimą (Format SD-card) ir patvirtinkite.
Įrašymo	Įrenginį prijungus prie išorinio maitinimo šaltinio, automatiškai įsjungia įrašymas. Paspauskite mygtuką Gerai, kad sustabdytumėte įrašymą. Dar kartą paspauskite Gerai, kad įrašytumėte kitą vaizdo įrašą. Visi vaizdo įrašai išsaugomi automatiškai.
Fotografavimo	Įrašymo režimu (STBY) paspauskite Galia mygtuką, kad įjungtumėte Fotografavimo režimą ir OK (Gerai) mygtuką, norėdami fotografuoti (išsaugoma automatiškai).
Vaizdo	Įrašymo režimu (STBY) du kartus paspauskite Galia mygtuką, kad įjungtumėte Vaizdo režimą; norėdami pasirinkti failą, paspauskite Kairė / Dešinė mygtukus; paspauskite Gerai mygtuką, kad paleistumėte failą. Atkūrimo metu paspauskite Gerai mygtuką, kad pristabdytumėte / vėl paleistumėte failą; paspauskite Kairė / Dešinė mygtukus, norėdami pasukti pirmyn / atgal. Galima persijungti failus iš priekinio / galinio vaizdo kamerų, laikant 2 sekundė mygtuką. Failo pavadinime esanti raide nurodo į kamerą: F – priekinio vaizdo, R – galinio vaizdo kamera.
Nuotraukų	Fotografavimo režimu du kartus paspauskite Galia mygtuką, kad įjungtumėte Nuotraukų režimą; norėdami pasirinkti failą, paspauskite Kairė / Dešinė mygtukus; paspauskite Gerai mygtuką, kad paleistumėte failą. Galima persijungti failus iš priekinio / galinio vaizdo kamerų, laikant 2 sekundes mygtuką. Failo pavadinime esanti raide nurodo į kamerą: F – priekinio vaizdo, R – galinio vaizdo kamera.
Užrakto failas	Įrašymo režimu (REC) paspauskite Galia mygtuką, kad apsaugotumėte dabartinį įrašą. Ekrano apačioje atsiras rakto simbolis. Vaizdo / Nuotraukų režimu pasirinkite failą, paspauskite Meniu mygtuką ir pasirinkite Apsaugoti. Tada paspauskite Užrakinti esamą įrašą arba Užrakinti viską mygtuką. Apsaugotų failų negalima pašalinti arba perrašyti. Norėdami pašalinti apsaugą, pasirinkite Atrakinti esamą įrašą / Atrakinti viską.
Ciklinis įrašymas	Ši funkcija leidžia įrašyti vaizdo įrašą kaip rinkmenų rinkinį, pateiktą trukmės meniu (duration menu). Jei atminties kortelė užpildyta, visi neapsaugoti failai bus perrašyti tokia tvarka, kokia jie buvo sukurti.
Garso įrašymas Vaizdo	įrašymas su arba be garso.
Žyma Ši funkcija	leidžia pridėti įrašo datos žymą.
Išjungti ekraną	Įrenginys gali automatiškai išjungti ekraną, kad būtų sumažintas energijos suvartojimas; laiko intervalą galima nustatyti ekrano užsklandos meniu.
G-jutiklis Transporto	priemonei į kažką atsitrenkus, DVR automatiškai užrakins dabartinį vaizdo įrašą.
Parkavimo	Aptikus vibravimą, kai įrenginys yra išjungtas, jis automatiškai įsijungs ir paleis įrašymą. Failas monitorius bus apsaugotas (užrakintas).
GPS vieta	Įrenginys palaiko įmontuotą GPS mikroschemą ir GPS anteną, kurių dėka, rodomos jūsų esamos vietos il guma, platuma ir kita informacija. Norėdami peržiūrėti GPS duomenis, paspauskite GPS būseną. Norėda mi įtraukti GPS informaciją į savo failus, GPS žymos meniu paspauskite On (ljungta).
APP palaikymas	DVR padarytus vaizdo įrašus ir nuotraukas galite peržiūrėti ir jais dalintis naudodamiesi specialia pro gramėle. Programėlė prisijungia naudodama Wi-Fi tinklą ir turi būti įdiegta mobiliajame telefone.
Baterija	Įrenginį prijungus prie išorinio maitinimo šaltinio, užsidega raudona indikatoriaus lemputė; ikraunant bateriją, raudona indikatoriaus lemputė palaipsniui gęsta; išsijungusi raudona indikatoriaus lemputė rodo, kad baterija yra visiškai įkrauta.
USB-jungtis *	Prijungus įrenginį prie kompiuterio USB kabeliu, pasirodys dvi ryšio parinktys:1) Mass Storage: paleiskite, nukopijuokite ir ištrinkite failus.2) Record: standartinis režimas.

* Ši funkcija galima tik 1.7.68 ir naujesnės versijos programinės įrangos versijose.

Navitel DVR Center pro- gramèlès diegimas

1. Atsisiųskite ir įdiekite „Navitel DVR Center” į savo mobilųjį telefoną ar planšetinį kompiuterį, laikykitės savo mobiliojo prietaiso instrukcijų. Programą galite atsisiųsti nuskaitydami QR kodą „DVR“ meniu (App QR Code) savo mobiliajame telefone.
2. Ijunkite „Wi-Fi“ DVR meniu („Wi-Fi“) ir mobiliojo prietaiso nustatymuose.
3. Paleiskite programą. Sąraše pasirinkite savo DVR. Informacija apie DVR yra DVR meniu („Wi-Fi Navitel“).
4. Prijunkite savo mobiluji jrenginj prie DVR per „Wi-Fi“. Jei reikia, naudokite slaptažodj. Jj galite pakeisti DVR meniu („Wi-Fi“ slaptažodis).
5. Naudodamiesi „Navitel“ DVR centru Jüs galite:

- išsaugoti, peržiūrėti, ištrinti ir siųsti vaizdo įrašus ir nuotraukas, taip pat žiūrėti DVR vaizdo įrašus realiu laiku mobiliojo įrenginio ekrane; - valdyti DVR funkcijas „Nustatymų” meniu: sukonfigūruoti parkavimo režimą, smūgio jutiklj, vaizdo režimą ir suformatuoti savo SD kortelę.

Skaitmeninio greičio

Skaitmeninio greičio funkcija naudojama rodyti laiką ir transporto priemonės greitį, apskaičiuotą naudojant GPS signalą [1]. Režimai:

• Greitis – srovės greitis rodomas nuolat [B],
• Greitis ir laikas – rodomas srovės greitis [B] ir laikas [C].

Visa informacija rodoma juodame ekrane. Irašymo režimu (REC) rodomi • REC arba • [A]. Jei transporto priemonė yra, rodoma 0. Jei nėra GPS signalo, rodomas – – – [2].

Pastaba. Silpnas GPS signalas gali atsirasti dėl blogų oro sąlygų ir kitų išorinių veiksnių. lgaliotojo žiniasklaidos greičio matuoklis.

[1]

Galinio vaizdo kamera

Galinio vaizdo kameros dėka, rodomas didelės skiriamosios gebos vaizdas automobilio gale, kuris užtikrina saugų automobilio parkavimą arba įrašymą važiuojant. Moderni dvigubo įrašymo technologija leidžia išsaugoti įrašymą tiek automobilio priekyje, tiek jo gale, kad būtų galima nustatyti bet kokią nenumatytą situaciją.

Galinio vaizdo kameros montavimas

1. Sumontuokite kamerą ant galinio lango automobilio viduje arba išorėje ant valstybinio numerio rėmo.
2. Išveskite laidą per saloną.
3. Prijunkite laidą prie galinio vaizdo kameros prievado.

Pastaba. Primygtinai rekomenduojama, kad kameros montavimo darbus atliktų reikiamų įgūdžių turintys kvalifikuoti asmenys. Laidų tiesimui gali reikėti specialių įrankių ar priedų. Būtina užtikrinti, kad šie darbai būtų atliekami saugiai.

NAVITEL s.r.o. pareiškia, kad NAVITEL R9 yra suderinamas su Direktyva RED 2014/53/EU. Visas atitikties deklaracijos tekstas pateikiamas šiuo interneto adresu: www.navitel.cz/lt/declaration_of_conformity/r9
