| Typ produktu | Palubní kamera |
| Procesor | MSTAR AIT839 |
| Displej | 2.7" TN, 320×240 |
| Hlavní kamera | Sony IMX307 (noční vidění) |
| Rozlišení videa | Full HD 1920×1080 @ 30 snímků/s |
| Úhel záběru | 170° |
| Objektiv | 4vrstvé sklo |
| Úložiště | microSD karta až 64 GB (třída 10 nebo vyšší) |
| Baterie | vestavěná 300 mAh |
| Napájení | 5V, 1,5A přes autonabíječku |
| Podpora zadní kamery | Ano, HD (prodává se samostatně) |
| Wi-Fi | Ano (802.11 b/g/n) |
| GPS | Vestavěný GPS čipset a anténa |
| GPS výstrahy | Radary, varování, rychlost |
| G-senzor | Ano (detekce nárazu, automatické uzamčení souborů) |
| Režim parkování | Záznam aktivovaný vibrací |
| Smyčkové nahrávání | Ano (nastavitelná délka: 1/3/5 min) |
| Záznam zvuku | Ano (mikrofon zap/vyp) |
| Datumový razítko | Ano (datum a GPS informace) |
| Spořič obrazovky | Automatické vypnutí obrazovky (nastavitelné) |
| Formát souboru | Video: MOV, Foto: JPG |
| Kompatibilita s aplikací | Navitel DVR Center pro iOS/Android |
| Rozměry (přibližně) | 65 × 50 × 30 mm |
| Hmotnost (přibližně) | 80 g |
| Jazyky | Čeština, Angličtina, Francouzština, Němčina, Maďarština, Italština, Polština, Rumunština, Ruština, Slovenština, Španělština, Ukrajinština |
| Bezpečnost | Používejte pouze originální nabíječku; nerozebírejte; chraňte před ohněm; provozujte při teplotě 0-35°C |
| Údržba | Udržujte objektiv čistý; používejte měkký hadřík; vyhýbejte se chemikáliím; před čištěním vypněte |
| Shoda | Směrnice RED 2014/53/EU |
Často kladené otázky - R9 Navitel
Dotazy uživatelů ohledně R9 Navitel
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Caméra auto ve formátu PDF zdarma! Najděte svůj návod R9 - Navitel a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. R9 značky Navitel.
NÁVOD K OBSLUZE R9 Navitel
Děkujeme Vám za nákup produktu NAVITEL*.
NAVITEL R9 je multifunkční digitální video rekordér (DVR) s vysokým rozlišením, s mnoha funkcemí a vlastnostmi, které jsou popsány v této uživatelské příručce. Před použitím zařízení si prosím pečlivě přečtěte tuto příručku a uchovejte ji pro pozdější použití.

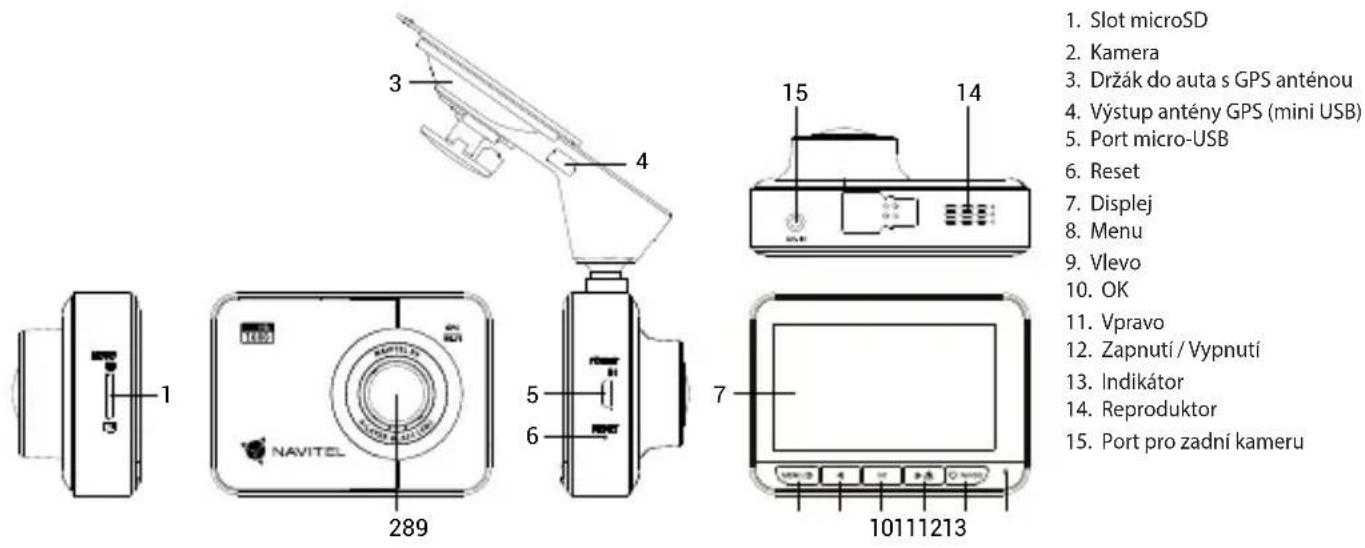

Vnější vzhled
- Slot microSD
- Kamera
- Držák do auta s GPS anténou
- Výstup antény GPS (mini USB)
- Port micro-USB
- Reset
- Displej
- Menu
- Vlevo
- OK
- Vpravo
- Zapnutí/Vypnutí
- Indikátor
- Reproduktor
- Port pro zadní kameru
Specifikace
| Čip MSTAR AIT8339 | |
| Displej 2.7", 320×240 | TN |
| Kamera SONY IMX307 | (night vision) |
| Formát záznamu video MOV | |
| Rozlišení videa hlavní kamery Full HD (1920×1080), 30 fps | |
| Formát obrazu JPG | |
| Rozlišení obrazu 2 MP | |
| Úhel záběru 170° | |
| Typ objektivu 4-vrstvá skleněná čočka | |
| Úložiště microSD karta | |
| Kapacita microSD karty Max. | 64 GB |
| USB mini-USB / micro-USB | |
| Baterie 300 mAh | |
| Napájení 5 V, 1.5 A | |
| Zadní kamera | Ano, HD |
| Wi-fi | Ano |
| GPS upozornění | kamery / varování / rychlost |
| Jazyk | angličtina, čeština, francouzština, italština, mađarština, němčina, polština, rumunština, ruština, slovenština, španělština, ukrajinština |
Poznámka: specifikace se může změnit v případě novější verze zařízení.
Instalace
- Vložte microSD kartu do zařízení. Použijte vysokorychlostní SD kartu (třída 10 či výše); kapacita by měla být v rozmezí 8-64 GB.
- Nemanipulujte s SD kartou během používání kamery.
-
Abyste předešli chybám v datových úlohách, prosím naformátujte kartu microSD uvnitř kamery. Pro formátování SD karty vyberte v Menu možnost Formátovat SD kartu a potvrděte.
-
Připevněte držák se zařízením na čelní sklo.
- Připojte adaptér do zásuvky zapalovače.
- Připojte autonabíječku do mini-USB portu v GPS anténě. Při připojení nabíječky do micro-USB portu přímo v kameře není GPS k dispozici.
- Nastavte pozici kamery.
- Zapněte napájení; zkontrolujte, zda je zařízení správně nainstalováno. Pokud je zařízení nainstalováno správně, rozsvítí se červená kontrolka; zařízení se spustí a začne nahrávat (blikající modrá kontrolka).
Opatření
- Používejte originální adaptér určený tomuto zařízení. Použití jiného adaptéru může mít negativní vliv na baterii zařízení. Používejte pouze příslušenství schválené výrobcem.
- Přípustná teplota okolního prostředí v provozním režimu: 0 až +35 °C. Skladovací teplota: +5 až +45 °C. Relativní vlhkost: 5% až 90% bez kondenzace (25 °C).
- Udržujte zařízení mimo dosah ohně, zabráníte tak výbuchu či požáru.
- Nevystavujte prístroj fyzickým nárazům.
- Zabraňte kontaktu zařízení se zdroji elektromagnetického záření.
- Udržujte objektiv v čistotě. Nepoužívejte k čištění zařizení chemikálie ani čistící prostředky; vždy před čištěním zařizení vypněte.
- Důsledně dodržujte vnitrostátní právní předpisy. Zařizení nesmí být použito pro nezákonné účely.
- Nerozebírejte ani sami neopravujte zařízení. V případě poruchy zařízení se obratte na servisní středisko.
STARVIS a
STARVIS
jsou ochranné známky společnosti Sony Corporation.
| Tlačitko Funkce | |
| Zapnutí / Vypnutí | Kráte stiskněte pro podržte k zapnutí zařizení.Stiskněte a po dobu 2 sekund podržte k vypnutí zařizení.Stiskněte propřepínání mezi režimy Záznam (STBY), Snímek, Video a Fotky.V režimu Záznam (REC) stiskněte pro uzamknutí / odemknutí souboru (zamknuté soubory nemohou být smazány ani přepsány).V režimu Menu stiskněte pro ukončení jakéhokoliv menu nebo seznamu funkcí. |
| Menu | Stiskněte pro vstup do Menu.V Menu stiskněte pro ukončení jakéhokoliv menu nebo seznamu funkcí. |
| Vlevo / Vpravo | V režimu Záznam / Snímek stiskněte a po dobu tlačitko Vlevo pro zobrazení / skrytí obrazovky zadní kamery.V režimu Záznam stiskněte tlačitko Vpravo pro vypnutí / zapnutí mikrofonu (nahrávání zvuku).V režimu Video / Fotky stiskněte pro výběr následující / předchozí souboru.V Menu stiskněte pro výběr následující / předchozí položky v menu. |
| OK | V režimu Záznam (STBY) stiskněte pro začátek nahrávání.V režimu Záznam (REC) krátce stiskněte pro ukončení nahrávání.V režimu Záznam (REC) stiskněte a po dobu 2 sekund pro pořízení snímku.V režimu Snímek stiskněte pro pořízení snímku.V režimu Video stiskněte pro výběr souboru nebo pro pozastavení a znovu spuštění videa.V režimu Fotky stiskněte pro výběr souboru.V Menu stiskněte pro výběr položky v menu. |
| Reset Pokud zařizení neodpovídá, stiskněte tlačitko reset pro resetování zařizení. | |
Poznámka: vestavěná baterie je určena pouze pro nouzové záznamy v režimu parkování a pro správné vypnutí zařízení po odpojení napájení; pro plný provoz v jakémkoliv režimu je nutné konstantní připojení k napájení.
Funkce zařízení
| Formátování SD karty | Formátování karty microSD v autokameře jenezbytné pro správnou funkci zařízení. Před použitím karty microSD nebo v případě chyby dat zformátujte kartu microSD. Pro formátování vyberte v Menu možnost "Formátovat SD kartu" a potvrděte ji. |
| Záznam | Po připojení zařízení k externímu zdroji napájení, zařízení automaticky zahájí nahrávání. Stisknutím tlačítka OK nahrávání zastavíte. Opětovným stisknutím tlačítka OK můžete nahrát další videozáznam. Každý záznam se automaticky uloží. |
| Snímek | Pokud je zařízení v režimu Záznam (STBY), stiskněte tlačítko Zapnutí / Vypnutí pro přechod do režimu Snímek, stisknutím lačítka OK pořídíte snímek, který se automaticky uloží. |
| Video | Pokud je zařízení v režimu Záznam (STBY), stiskněte dvakrát tlačítko Zapnutí / Vypnutí pro přechod do režimu Video, pomocí tlačítek Vlevo / Vpravo procházíte soubory, stisknutím tlačítka OK přehráváte soubory. Při přehrávání souboru stiskněte tlačítko OK pro pauzu / konec pauzy; tlačítka Vlevo / Vpravo prorychlý posun vpřed / vzad. Přepínat mezi soubory přední / zadní kamery je možné podržením tlačítka Menu po dobu 2 sekund. Písmeno v názvu souboru indikuje kameru: F - přední, R - zadní. |
| Fotky | Pokud je zařízení v režimu Snímek, stiskněte dvakrát tlačítko Zapnutí / Vypnutí pro přechod do režimu Fotky, pomocí tlačítek Vlevo / Vpravo procházíte soubory, stisknutím tlačítka OK přehráváte soubory. Přepínat mezi soubory přední / zadní kamery je možné podržením tlačítka Menu po dobu 2 sekund. Písmeno v názvu souboru indikuje kameru: F - přední, R - zadní. |
| Ochrana souboru | V režimu Záznam (REC) stiskněte tlačítko Zapnutí / Vypnutí k zamknutí souboru. V režimu Video / Fotky vyberte soubor, který chcete uzamknout. Stiskněte tlačítko Menu, možnost Uzamknout a vyberte bud’to Uzamknout aktuální anebo Uzamknout vše. Zamknuté soubory nemohou být smazány ani přepsány. Pro odemknutí souboru vyberte možnost Odemknout aktuální / Odemknout vše. |
| Záznam do smyčky | Tato funkce umožňuje uložit video jako sadu souborů v takové délce, jakou jste si určili v menu možností. Pokud je na paměťové kartě nedostatek místa, nechráněné soubory budou přepsány v pořadí, v jakém byly vytvořeny. |
| Audio záznam Nahrávání | video se zvukem nebo beze zvuku. |
| Vodoznak Tato funkce přídá vodoznak data nebo loga zařízení do záznamu. | |
| Spořič obrazovky | Zařízení automaticky vypne displej kvůli snížení spotřeby energie; časový interval lze nastavit v menu spořiče obrazovky. |
| G-sensor Při nárazu | vozidla zařízení automaticky uzamkne a uloží aktuální video. |
| Parkovací režim | V případě, že je zařízení v pohotovostním režimu a zaregistruje vibrace, automaticky začne nahrávat videozáznam. |
| GPS lokace | Zařízení podporuje vestavěný chipset a anténu GPS. Je tedy možné zobrazit zeměpisnou délku, země pisnou šířku a další informace o aktuální poloze. Pro kontrolu dat GPS stiskněte tlačítko Stav GPS. Pro přídání souřadnic GPS k souborům, zapněte funkci vodoznak GPS. |
| Podpora APP | Pořízená videa a snímky si můžete prohlížet a sdílet prostřednictvím speciální mobilní aplikace. Nainstalujte si aplikaci do mobilního zařízení a připojte se k DVR přes Wi-Fi sit. |
| Napájení baterie | Červená kontrolka se rozsvítí, pokud je přístroj připojen k externímu zdroji napájení; čím více bude červená kontrolka tmavnout, tím více je baterie nabita; pokud je baterie zařízení plně nabitá, kontrolka zhasne. |
| USB-připojení * | Při připojení zařízení k počítači pomocí kabelu USB se zobrazí dvě možnosti připojení:1) Mass Storage: přehrávání, kopírování a mazání souborů.2) Record: standardní režim. |
* Tato funkce je k dispozici pouze ve verzi firmwaru 1.7.68 a vyšší.
Instalace Navitel DVR Center app
- Stáhněte si a nainstalujte Navitel DVR Center do svého mobilního telefonu nebo tabletu, postupujte podle pokynů mobilního zařízení. Aplikaci si můžete stáhnout naskenováním QR kódu v Menu kamery (App QR Code) pomocí svého mobilního telefonu.
- Zapněte Wi-Fi v nabídce kamery (Wi-Fi) a v nastavení vašeho mobilniho zařízení.
- Spustte aplikaci. Vyberte svou kameru v seznamu. Informace ke kameře jsou v nabídce (Wi-Fi Navitel).
- Připojte své mobilní zařízení ke kameře prostřednictvím Wi-Fi. V případě potřeby použijte heslo. Můžete jej změnit v nabídce kamery (heslo Wi-Fi).
- Pomocí Navitel DVR Center můžete:
- ukládat, prohlížet, mazat a odesílat videa a fotografie a sledovat video z kamery v reálném čase na obrazovce mobilního zařízení;
- ovládejte funkce kamery v nabídce Nastavení: konfigurujte parkovací režim, snímač nárazu, režim videa a formátujte SD kartu.
Digitální měřič rychlosti
Digitální rychloměr se používá k zobrazení vypočtené aktuální rychlosti na základě signálu GPS a času [1]. Režimy:
- Rychlost – rychlost [B] se zobrazuje na displeji,
- Rychlost + čas -zobrazí se rychlost [B] a čas [C].
Všechny informace jsou na černém pozadí.
V režimu Záznam (REC) se zobrazí indikátor nahrávání (●REC a ●) [A]. Pokud vozidlo stoji, na displeji je 0.
Pokud není k dispozici signál GPS, zobrazí se --- [2].
Poznámka. Slabý signál GPS může být zapříčiněn špatným počasím a dalšími okolními vlivy. Řidťe se především údaji na tachometru Vašeho vozidla.
[1]
Díky zadní kameře získáte přehled o situaci za Vaším vozidlem při jízdě i parkování. Moderní technologie dvojitého záznamu umožňuje nahrávat záznamy před vozidlem i za vozidlem a zachytit tak všechny nepředvídatelné situace.
Instalace zadní kamery
- Nainstalujte kameru na zadní sklo pomocí nálepky nebo poblíž státní poznávací značky.
- Protáhněte kabel podél střechy.
- Připojte kabel k zadní kameře.
Poznámka: Doporučujeme, aby práce s instalací a připojením kamery prováděla kvalifikovaná osoba s potřebnými znalostmi. Instalace kabelu může vyžadovat speciální nástroje nebo zařízení. Ujistěte se, že jsou tyto práce bezpečné.
NAVITEL s.r.o. tímto prohlašuje, že zařízení NAVITEL R9 je kompatibilní se směrnící RED 2014/53/EU. Úplné znění Prohlášení o shodě je k dispozici na následující internetové adrese: www.navitel.cz/cz/declaration_of_conformity/r9
Einleitung
www.navitel.cz/hu/declaration_of_conformity/r9
lvadas
Gerbiamas, Kliente!
- ovládajte funkcie kamery v ponuke Nastavenia: konfigurujte parkovací režim, snímač nárazu, režim videa a formátujte SD kartu.
- Rýchlost' - rýchlost' [B] sa zobrazuje na displeji.
• Rýchlost' + čas - zobrazí sa rýchlost' [B] a čas [C].
Ak vozidlo stojí, zobrazí sa na displeji 0
V režime nahrávania (REC) sa zobrazí indikátor nahrávania (●REC alebo ●)[A].
Ak nie je k dispozícii signál GPS, zobrazí sa -- - [2].
