R9 - Caméra auto Navitel - Kostenlose Bedienungsanleitung

Produkttyp	Dashcam (Auto-Kamera)
Prozessor	MSTAR AIT839
Display	2,7" TN, 320×240
Hauptkamera	Sony IMX307 (Nachtsicht)
Videoauflösung	Full HD 1920×1080 @ 30 fps
Blickwinkel	170°
Objektiv	4-schichtiges Glas
Speicher	microSD-Karte bis zu 64 GB (Klasse 10 oder höher)
Akku	300 mAh integriert
Stromversorgung	5V, 1,5A über Autoladegerät
Unterstützung für Rückfahrkamera	Ja, HD (separat erhältlich)
WLAN	Ja (802.11 b/g/n)
GPS	Integrierter GPS-Chipsatz und Antenne
GPS-Warnung	Geschwindigkeitskameras, Warnungen, Geschwindigkeit
G-Sensor	Ja (Aufprallerkennung, automatisches Sperren von Dateien)
Parkmodus	Vibrationsaktivierte Aufnahme
Endlosschleifenaufnahme	Ja (konfigurierbare Dauer: 1/3/5 Min.)
Audioaufnahme	Ja (Mikrofon ein/aus)
Datumsstempel	Ja (Datum und GPS-Informationen)
Bildschirmschoner	Automatische Bildschirmabschaltung (konfigurierbar)
Dateiformat	Video: MOV, Foto: JPG
App-Kompatibilität	Navitel DVR Center für iOS/Android
Abmessungen (ca.)	65 × 50 × 30 mm
Gewicht (ca.)	80 g
Sprachen	Tschechisch, Englisch, Französisch, Deutsch, Ungarisch, Italienisch, Polnisch, Rumänisch, Russisch, Slowakisch, Spanisch, Ukrainisch
Sicherheit	Nur Original-Ladegerät verwenden; nicht zerlegen; von Feuer fernhalten; Betrieb bei 0-35°C
Wartung	Halten Sie das Objektiv sauber; verwenden Sie ein weiches Tuch; vermeiden Sie Chemikalien; vor der Reinigung ausschalten
Konformität	RED-Richtlinie 2014/53/EU

Häufig gestellte Fragen - R9 Navitel

Wie installiere ich die Navitel R9 Dashcam?

Setzen Sie eine microSD-Karte (Klasse 10, 8-64 GB) in den Steckplatz ein. Befestigen Sie die Halterung an der Windschutzscheibe und sichern Sie die Dashcam. Schließen Sie das Autoladegerät an den Zigarettenanzünder und an den GPS-Antenneneingang (Mini-USB) für die GPS-Funktionalität an. Passen Sie die Position an und schalten Sie das Gerät ein; die Anzeige leuchtet rot und beginnt mit der Aufnahme.

Warum funktioniert mein GPS nicht?

Stellen Sie sicher, dass das Autoladegerät an den GPS-Antenneneingang (Mini-USB) und nicht an den Mikro-USB-Anschluss angeschlossen ist. Ein schwaches GPS-Signal kann durch schlechtes Wetter oder äußere Faktoren verursacht werden. Überprüfen Sie, ob GPS im Menü aktiviert ist (GPS-Stempel > Ein). Warten Sie im Freien auf Satellitenempfang.

Wie formatiere ich die SD-Karte?

Gehen Sie zu Menü > SD-Karte formatieren und bestätigen. Das Formatieren wird vor der ersten Verwendung oder bei Datenfehlern empfohlen. Verwenden Sie eine Hochgeschwindigkeitskarte (Klasse 10 oder höher) mit einer Kapazität von 8-64 GB.

Kann ich die Dashcam ohne GPS verwenden?

Ja, die Dashcam kann ohne GPS aufnehmen. Sie können das Autoladegerät direkt an den Mikro-USB-Anschluss anschließen, aber der GPS-Betrieb ist nicht verfügbar. Das Gerät zeichnet weiterhin Video und Audio auf.

Wie schließe ich die Rückfahrkamera an?

Installieren Sie die Rückfahrkamera an der Heckscheibe oder am Kennzeichenrahmen. Verlegen Sie das Kabel durch den Innenraum und schließen Sie es an den Rückfahrkamera-Anschluss der Dashcam an. Die Rückansicht kann durch Halten der linken Taste im Aufnahmemodus angezeigt werden.

Wie verwende ich die Navitel DVR Center App?

Laden Sie die App aus dem App Store oder Google Play herunter. Schalten Sie WLAN im Dashcam-Menü ein. Starten Sie die App, wählen Sie die Dashcam aus der Liste (Wi-Fi Navitel) und verbinden Sie sich mit dem im Menü angezeigten Passwort. Sie können Live-Video anzeigen, Dateien speichern und Einstellungen anpassen.

Wie lange hält der Akku der Navitel R9?

Der eingebaute 300-mAh-Akku dient nur für Notfallaufnahmen im Parkmodus und zum ordnungsgemäßen Herunterfahren. Für den vollen Betrieb ist eine konstante externe Stromversorgung erforderlich. Die kontinuierliche Aufnahmezeit mit Akku ist begrenzt (ca. 10-15 Minuten).

Wie funktioniert die Endlosschleifenaufnahme?

Die Aufnahme im Endlosmodus speichert Videos als Segmente von 1, 3 oder 5 Minuten. Wenn die SD-Karte voll ist, werden die ältesten ungeschützten Dateien überschrieben. Um ein Überschreiben zu verhindern, sperren Sie die Dateien über den Ein-/Ausschalter oder das Schutzmenü.

Wie schütze ich eine Datei vor dem Löschen?

Drücken Sie während der Aufnahme den Ein-/Ausschalter, um die aktuelle Datei zu sperren (Schlosssymbol erscheint). Wählen Sie im Video-/Fotomodus eine Datei aus, drücken Sie Menü > Schützen > Aktuell sperren oder Alle sperren. Geschützte Dateien können nicht gelöscht oder überschrieben werden. Entsperren Sie mit Aktuell entsperren/Alle entsperren.

Was soll ich tun, wenn das Gerät einfriert?

Drücken Sie die Reset-Taste mit einem Stift, um das Gerät neu zu starten. Wenn das Problem weiterhin besteht, versuchen Sie, die SD-Karte zu formatieren oder die Firmware zu aktualisieren. Stellen Sie sicher, dass die Stromversorgung stabil ist, und verwenden Sie Originalzubehör.

BEDIENUNGSANLEITUNG R9 Navitel

Sehr geehrter Kunde!

Vielen Dank für den Kauf dieses NAVITEL®- Produktes.

Der NAVITEL R9 ist ein multifunktionaler HD-DVR mit vielen Funktionen und Eigenschaften, die in diesem Benutzerhandbuch beschrieben sind. Bitte lesen Sie das Handbuch vor Gebrauch des Gerätes sorgfältig durch und bewahren Sie es zum späteren Nachschlagen auf.

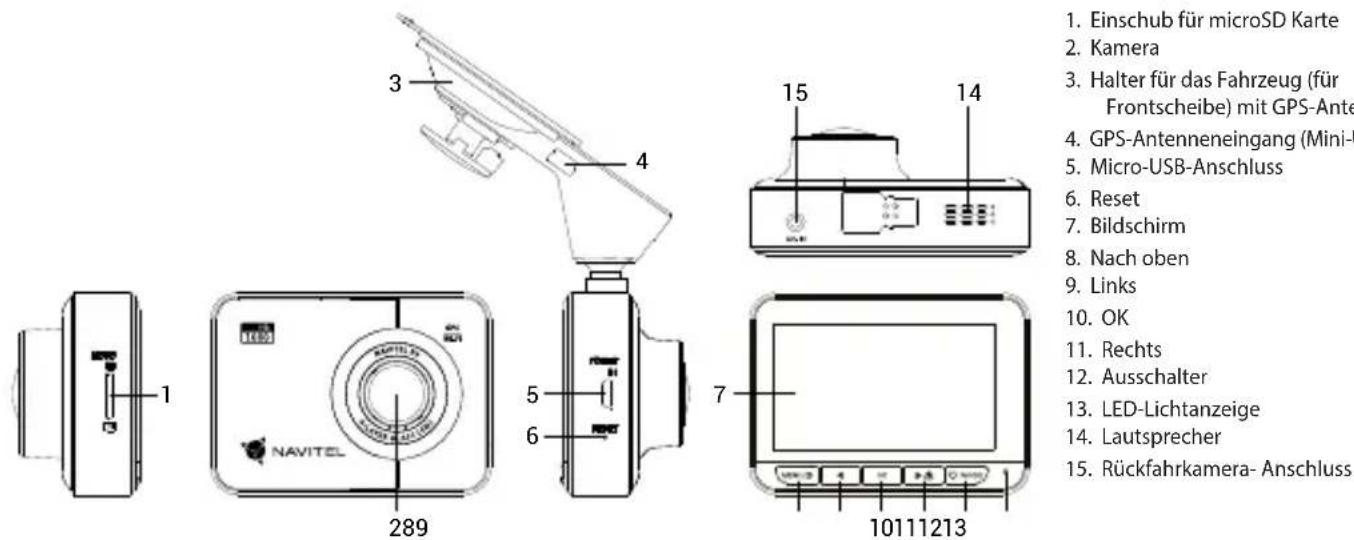

Anordnung des Geräts

1. Einschub für microSD Karte
2. Kamera
3. Halter für das Fahrzeug (für Frontscheibe) mit GPS-Antenne
4. GPS-Antenneneingang (Mini-USB)
5. Micro-USB-Anschluss
6. Reset
7. Bildschirm
8. Nach oben
9. Links
10. OK
11. Rechts
12. Ausschalter
13. LED-Lichtanzeige
14. Lautsprecher
15. Rückfahrkamera- Anschluss

Spezifikation

Prozessor MSTAR AIT839

Display 2.7", 320×240, TN

Kamera SONY IMX307 (night vision)

Aufzeichnungsformat MOV

Videoauflösung der Hauptkamera Full HD (1920×1080), 30 fps

Bildformat JPG

Bildauflösung 2 MP

Sichtwinkel 170°

Linse 4-Schicht Glas

Speicherkarte microSD karta

Kapazität der microSD-Karte Max. 64 GB

USB mini-USB / micro-USB
Batterie 300 mAh
Stromversorgung 5 B, 1.5 A
Rückfahrkamera	Ja, HD
Wi-fi	Ja
GPS-Alarm	Kameras / Warnungen / Geschwindigkeit
Sprache	Englisch, Französisch, Deutsch, Italienisch, Polnisch, Rumänisch, Russisch, Slowakisch, Spanisch, Tschechisch, Ungarisch, Ukrainisch

Bemerkung: in Folge von Aktualisierungen kann sich diese Spezifikation ändern.

Installation

1. Legen Sie eine microSD-Karte in den DVR. verwenden Sie eine Hochgeschwindigkeits-microSD-Karte (mindestens Class 10), die Kapazität sollte 8-64 GB betragen.

• Um Fehlfunktionen des digitalen DVR und / oder der SD-Karte zu vermeiden, müßen Sie die SD-Karte während des DVR-Betriebs weder einlegen noch entnehmen.

• Bevor Sie eine microSD-Karte verwenden, formatieren Sie diese im DVR, um Datenfehler zu vermeiden. Um eine SD-Karte zu formatieren, wählen Sie im Menümodus SD-Karte formatieren und bestätigen Sie es.

• Befestigen Sie das Gerät an der Frontscheibe mittels des Halters.

• Schließen Sie das Ladegerät an der Steckdose des Zigarettenanzünders an.
• Schließen Sie das Ladegerät des Fahrzeugs an den GPS-Antenneneingang (Mini-USB) an. Wenn Sie das Ladegerät des Fahrzeuges direkt an den Micro-USB-Anschluss des DVR an schließen, ist der GPS-Betrieb nicht verfügbar.
• Passen Sie die Position der Kamera an.
• Schalten Sie das Gerät ein; kontrollieren Sie, ob das Gerät richtig installiert ist. Wenn das Gerät richtig installiert ist, wird die Kontrollleuchte rot leuchten; das Gerät schaltet sich ein und beginnt aufzunehmen (Indikator ist eine blau blinkende Kontrollleuchte).

• Verwenden Sie unseren speziellen Adapter; die Verwendung eines anderen Adapters kann einen unwiederbringlichen Schaden am Gerät verursachen. Verwenden Sie nur Zubehör, das vom Hersteller zugelassen wurde.
• Zulässige Umgebungstemperatur im Betriebsmodus: 0 °C bis +35 °C. Lagerungstemperatur: +5 °C bis +45 °C. Relative Luft-feuchtigkeit: 5% bis 90% ohne Kondensation (25 °C).
• Halten Sie das Gerät von Feuerquellen fern, um Explosionen oder Brand zu vermeiden.
• Setzen Sie das Gerät keinen physikalischen Einwirkungen aus.
• Vermeiden Sie, das Gerät mit elektromagnetischen Strahlungsquellen in Kontakt zu bringen.
• Halten Sie das Objektiv sauber. Verwenden Sie keine Chemikalien oder Reinigungsmittel bei der Reinigung des Produkts. Schalten Sie das Gerät vor dem Reinigen immer aus.
• Halten Sie gründlich die entsprechenden innerstaatlichen Rechtsvorschriften ein. Dieses Produkt darf nicht für ungesetzliche Zwecke verwendet warden.
• Sie dürfen das Gerät nicht selbst reparieren oder zerlegen. Wenden Sie sich im Falle eines Gerätefehlers an das Servicecenter.

STARVIS und STARVIS sind Marken der Sony Corporation.

Tasten

Taste Funktion
Ausschalter	Durch Drücken, wenn Sie das Gerät einschalten möchten.Drücken und Halten Sie ihn mindestens 2 Sekunden, wenn Sie das Gerät ausschalten möchten.Drücken Sie zwischen den modi Record (STBY), Capture, Video und Foto um.Im modus Record (REC) drücken, um eine Datei zu sperren / entsperren (geschützte Dateien können nicht gelöscht oder überschrieben werden).Im modus Menü drücken, um ein Menü oder eine Funktionsliste zu verlassen.
Menü	Drücken, um auf das Einstellungsmenü aufzurufen.Im Menü drücken, um ein Menü oder eine Funktionsliste zu verlassen.
Links / Rechts	Drücken und Halten Sie im Record / Capture modus die Links, um den Bildschirm mit der Ansicht von der Rückfahrkamera ein- oder auszublenden.Im modus Rechts die Nach unten Taste drücken, um das Mikrofon ein- oder auszuschalten.Im modus Video / Foto drücken, um den nächsten / vorherigen Datei auszuwählen.Im Menü drücken, um den nächsten / vorherigen Menüpunkt.
OK	Im modus Record (STBY) drücken, um die Aufnahme zu starten.Im modus Record (REC) drücken, um die Aufnahme zu stoppen.Im modus Record (REC) und Halten Sie ihn mindestens 2 Sekunden, um die Aufnahme zu stoppen.Im modus Capture drücken, um eine Aufnahme zu machen.Im modus Video drücken, um eine Datei auszuwählen oder ein Video anzuhalten oder fortzusetzen.Im modus Foto drücken, um eine Datei auszuwählen.Im Menü drücken, um einen Menüpunkt.
Reset Wenn das Gerät nicht reagiert, drücken um zurückzusetzen.

Hinweis: die eingebaute Batterie ist nur zur Aufzeichnung eines Notfalls im Parkmodus und zur ordnungsgemäßen Ausschaltung des Geräts bei abgeschalteter Stromversorgung vorgesehen; für vollständiges Funktionieren des Geräts in allen Betriebsmodi ist eine permanente Stromversorgung erforderlich.

Funktionen des Geräts

SD-Karte formatieren	Eeine microSD-Karte in einem DVR zu formatieren ist für die korrrekte Arbeit des Gerätes erforderlich. Befor Sie eine mictoSD-Karte verwenden oder bei Datenfehlern, formatieren Sie die microSD-Karte. Um eine SD-Karte zu formatieren, wählen Sie im Menümodus SD-Karte formatieren und bestätigen Sie es.
Record	Schließen Sie das Gerät an eine externe Stromversorgung an und die Aufnahme wird automatisch gestartet. Drücken Sie die OK-Taste, um die Aufnahme zu beenden. Drücken Sie erneut OK, um ein weiteres Video aufzunehmen. Jedes Video wird automatisch gespeichert.
Capture	Drücken Sie im modus Record (STBY) die Ausschalter, um in den modus Capture zu wechseln, und drücken Sie die OK-Taste, um eine Aufnahme (Foto) zu machen (Speicherung erfolgt automatisch).
Video	Drücken Sie im modus Record (STBY) zweimal die Ausschalter, um in den modus Video zu wechseln. Drücken Sie die Links / Rechts, um eine Datei auszuwählen. Drücken Sie die OK-Taste, um eine Datei wiederzugeben. Drücken Sie während der Wiedergabe auf OK, um die Wiedergabe zu unterbrechen / fortzusetzen. Drücken Sie die Links / Rechts für schnellen Vor- / Rücklauf. Sie können zwischen Dateien von der vorderen und der hinteren Kamera wechseln, indem Sie die Taste Menü 2 Sekunden gedrückt halten. Die Buchstabe im Dateinamen bezeichnet die betreffende Kamera: F – vordere, R – hintere.
Foto	Drücken Sie im modus Capture zweimal die Ausschalter, um in den modus Foto zu wechseln. Drücken Sie die Links / Rechts, um eine Datei auszuwählen. Drücken Sie die OK-Taste, um eine Datei wiederzugeben. Sie können zwischen Dateien von der vorderen und der hinteren Kamera wechseln, indem Sie die Taste Menü 3 Sekunden gedrückt halten. Die Buchstabe im Dateinamen bezeichnet die betreffende Kamera: F – vordere, R – hintere.
Sperrdatei	Drücken Sie im modus Video (REC) auf Ausschalter, um die aktuelle Aufnahme zu schützen. Ein Schlüssel symbol erscheint unten auf dem Bildschirm. Wählen Sie im modus Video / Foto eine Datei aus, drücken Sie Menü und wählen Sie Schützen, dann Aktuelle sperren / Alle sperren. Geschützte Dateien können nicht gelöscht oder überschrieben werden. Wählen Sie Aktuelle entsper ren / Alle entsperren aus, um den Schutz aufzuheben.
Loop-Aufnahme	Mit dieser Funktion können Sie ein Video als eine Reihe von Dateien speichern, die im Menü für die Dauer angegeben sind (duration menu). Wenn die Speicherkarte voll ist, werden alle ungeschützten Dateien in der Reihen folge überschrieben, in welcher sie erstellt wurden.
Tonaufnahme Nehmen	Sie das Video mit oder ohne Ton auf.
Stempel	Diese Funktion fügt dem Datensatz einen Datumsstempel oder das Logo des Gerätes hinzu. Klicken Sie auf OK, um den Stempeltyp auszuwählen oder die Funktion auszuschalten.
Bildschirm ausschalten	Das Gerät kann automatisch den Bildschirm abschalten, damit der Energieverbrauch verringert wird; das Off-Screen Zeitintervall lässt sich im Menü Regelmässige Off-Screen einstellen.
G-sensor Wenn das	Fahrzeug von etwas getroffen wird, sperrt der DVR automatisch das aktuelle Video.
Parkmonitor Wenn das	Gerät im Standby-Modus die Vibration erkennt, wird die Aufnahmefunktion automatisch aktiviert.
GPS-Ortung	Das Gerät unterstützt den eingebauten GPS-Chipsatz und die GPS-Antenne und kann Längengrad, Breit engrad und andere Informationen Ihren aktuellen Standort betreffend anzeigen. Drücken Sie den GPS Status, um die GPS-Daten zu überprüfen. Drücken Sie im GPS-Stempelmenü auf On (Ein), um GPS-Infor mationen über Ihre Dateien hinzuzufügen.
APP-Unterstützung	Sie können Ihre in DVR aufgenommenen Videos und Fotos über eine spezielle Applikation auf Ihrem Mo biltelefon anzeigen und teilen. Die Applikation verbindet sich über ein WiFi-Netzwerk und sollte auf Ihrem Mobiltelefon installiert sein.
Batterie	Die rote Anzeige leuchtet auf, wenn das Gerät an eine externe Stromversorgung angeschlossen ist. Während die Batterie sich auflädt, wird das Rot allmählich schwächer. Wenn das rote Licht ausgeht, bedeutet dies, dass die Batterie voll ist.
USB-Anschluss *	Wenn Sie das Gerät über ein USB-Kabel an einen PC anschließen, werden zwei Verbindungsoptionen angezeigt:1) Mass Storage: Dateien abspielen, kopieren und löschen.2) Record: Standardmodus.

* Diese Funktion ist nur in der Firmware-Version 1.7.68 und höher verfügbar.

Installation der Navitel DVR Center applikation

1. Laden Sie Navitel DVR Center herunter und installieren Sie es auf Ihrem Handy oder Tablet. Befolgen Sie dazu die Anweisungen auf Ihrem Mobilgerät. Sie können die Anwendung herunterladen, indem Sie den QR-Code im DVR-Menü (QR Code App) mit Ihrem Handy scannen.
2. Schalten Sie Wi-Fi im DVR-Menü (Wi-Fi Einstellungen) und in den Einstellungen Ihres Mobilgeräts ein.
3. Starten Sie die App. Wählen Sie Ihren DVR aus der Liste. Die DVR Angaben sind im DVR-Menü angegeben (Wi-Fi Navitel).
4. Verbinden Sie Ihr Mobilgerät über Wi-Fi mit dem DVR. Verwenden Sie ggf. das Passwort. Sie können es im DVR-Menü (Wi-Fi-Passwort) ändern.
5. Mit dem Navitel DVR Center können Sie:

- Videos und Fotos speichern, durchsehen, löschen und sich teilen, sowie DVR-Videos in Echtzeit auf dem Bildschirm des Mobilgeräts anzeigen;

- Steuern Sie die DVR-Funktionen im Einstellungsmenü: Konfigurieren Sie den Parkmodus, den Aufprallsensor und den Videomodus und formatieren Sie Ihre SD-Karte;

- Sie können die Funktionen von DVR über das Menü Einstellungen steuern: den Parkmodus, Aufprallsensor, Videomodus anpassen und die SD-Karte formatieren.

Digitale Geschwindigkeit

Die digitale Geschwindigkeitsfunktion dient zur Anzeige der mit Hilfe des GPS-Signals berechneten Zeit und Fahrzeuggeschwindigkeit [1]. Modi:

• Geschwindigkeit – aktuelle Geschwindigkeit wird konstant angezeigt [B],
• Geschwindigkeit + Zeit – aktuelle Geschwindigkeit [B] und Zeit [C] werden angezeigt.

Alle Informationen werden auf einem schwarzen Bildschirm angezeigt. Im modus Record (REC) wird ● REC oder ● angezeigt [A].

Wenn das Fahrzeug noch steht, wird 0 angezeigt.

Wenn kein GPS-Signal vorhanden ist, wird -- - [2] angezeigt.

Hinweis. Ein schwaches GPS-Signal kann durch schlechte Wetterbedingungen und andere externe Faktoren verursacht werden. Bitte konsultieren Sie unser Fahrzeugpeedometer.

[1]

Mithilfe der Rückfahrkamera können Sie ein hochauflösendes Bild hinter Ihrem Auto für ein sicheres Parken oder Aufnehmen während der Fahrt erhalten. Dank der modernen Doppelaufnahmetechnik können Aufnahmen vor und hinter dem Fahrzeug gespeichert werden, um unvorhergesehene Situationen festzuhalten.

Installation der Rückfahrkamera

1. Installieren Sie die Kamera an der Heckscheibe innerhalb des Fahrzeugs oder außerhalb am Nummernschildrahmen.
2. Führen Sie das Kabel durch die Kabine.
3. Schließen Sie das Kabel an den Anschluss der Rückfahrkamera an.

Hinweis. Es wird dringend empfohlen, dass Arbeiten verbunden mit der Installation der Kamera durch qualifiziertes Personal mit den erforderlichen Qualifikationen durchgeführt werden. Die Kabelführung kann Spezialwerkzeuge oder Zubehör erfordern. Stellen Sie sicher, dass diese Arbeiten sicher durchgeführt werden.

NAVITEL s.r.o. erklärt hiermit, dass NAVITEL R9 mit der Richtlinie RED 2014/53/EU kompatibel sind. Der vollständige Text der Konformitätserklärung ist unter folgender Internetadresse verfügbar: www.navitel.cz/de/declaration_of_conformity/r9
