R9 - Caméra auto Navitel - Bezmaksas lietošanas instrukcija

Produkta veids	Ceļa kamera (auto kamera)
Procesors	MSTAR AIT839
Ekrāns	2.7" TN, 320×240
Galvenā kamera	Sony IMX307 (nakts redzamība)
Video izšķirtspēja	Full HD 1920×1080 @ 30 fps
Skata leņķis	170°
Objektīvs	4-slāņu stikls
Atmiņa	microSD karte līdz 64 GB (10. klase vai augstāk)
Akumulators	300 mAh iebūvēts
Barošana	5V, 1.5A ar auto lādētāju
Atbalsts aizmugures kamerai	Jā, HD (pārdod atsevišķi)
Wi-Fi	Jā (802.11 b/g/n)
GPS	Iebūvēta GPS mikroshēma un antena
GPS brīdinājumi	Ātruma kameras, brīdinājumi, ātrums
G-sensors	Jā (trieciena noteikšana, automātiska failu bloķēšana)
Stāvēšanas režīms	Vibrācijas aktivizēts ieraksts
Cikliskais ieraksts	Jā (konfigurējams ilgums: 1/3/5 min)
Audio ieraksts	Jā (mikrofons ieslēgts/izslēgts)
Datuma zīmogs	Jā (datums un GPS informācija)
Ekrāna taupītājs	Automātiska ekrāna izslēgšana (konfigurējams)
Failu formāts	Video: MOV, Foto: JPG
App saderība	Navitel DVR Center lietotne iOS/Android
Izmēri (aptuveni)	65 × 50 × 30 mm
Svars (aptuveni)	80 g
Valodas	Čehu, Angļu, Franču, Vācu, Ungāru, Itāļu, Poļu, Rumāņu, Krievu, Slovāku, Spāņu, Ukrainu
Drošība	Izmantot tikai oriģinālo lādētāju; neizjaukt; turēt prom no uguns; darbināt 0-35°C temperatūrā
Apkope	Turēt objektīvu tīru; izmantot mīkstu drānu; izvairīties no ķīmiskām vielām; izslēgt pirms tīrīšanas
Atbilstība	RED Direktīva 2014/53/ES

Bieži uzdotie jautājumi - R9 Navitel

Kā uzstādīt Navitel R9 ceļa kameru?

Ievietojiet microSD karti (10. klase, 8-64 GB) slotā. Piestipriniet stiprinājumu pie vējstikla un nostipriniet kameru. Pievienojiet auto lādētāju cigarešu šķiltavai un GPS antenas ieejai (mini-USB) GPS funkcionalitātei. Noregulējiet pozīciju un ieslēdziet ierīci; indikators iedegsies sarkanā krāsā un sāks ierakstu.

Kāpēc mans GPS nedarbojas?

Pārliecinieties, ka auto lādētājs ir pievienots GPS antenas ieejai (mini-USB), nevis micro-USB portam. Vājš GPS signāls var būt sliktu laikapstākļu vai ārēju faktoru dēļ. Pārbaudiet, vai GPS ir ieslēgts izvēlnē (GPS zīmogs > Ieslēgts). Pagaidiet, kamēr tiek uztverti satelīti ārpus telpām.

Kā formatēt SD karti?

Dodieties uz Izvēlne > Formatēt SD karti un apstipriniet. Formatēšana ir ieteicama pirms pirmās lietošanas vai ja rodas datu kļūdas. Izmantojiet ātrdarbīgu karti (10. klase vai augstāk) ar ietilpību 8-64 GB.

Vai es varu izmantot ceļa kameru bez GPS?

Jā, ceļa kamera var ierakstīt bez GPS. Jūs varat pievienot auto lādētāju tieši micro-USB portam, bet GPS darbība nebūs pieejama. Ierīce joprojām ierakstīs video un audio.

Kā pievienot aizmugures kameru?

Uzstādiet aizmugures kameru uz aizmugures stikla vai numura zīmes rāmja. Izvadiet kabeli caur salonu un pievienojiet to aizmugures kameras portam ceļa kamerā. Aizmugures skatu var parādīt, ieraksta režīmā turot nospiestu kreiso pogu.

Kā izmantot Navitel DVR Center lietotni?

Lejupielādējiet lietotni no App Store vai Google Play. Ieslēdziet Wi-Fi ceļa kameras izvēlnē. Palaidiet lietotni, izvēlieties ceļa kameru no saraksta (Wi-Fi Navitel) un izveidojiet savienojumu, izmantojot izvēlnē norādīto paroli. Jūs varat skatīties tiešraides video, saglabāt failus un pielāgot iestatījumus.

Kāds ir Navitel R9 akumulatora darbības laiks?

Iebūvētais 300 mAh akumulators ir paredzēts tikai avārijas ierakstam stāvēšanas režīmā un pareizai izslēgšanai. Pilnai darbībai ir nepieciešama pastāvīga ārējā barošana. Nepārtraukts ieraksta laiks no akumulatora ir ierobežots (aptuveni 10-15 minūtes).

Kā darbojas cikliskais ieraksts?

Cikliskais ieraksts saglabā video kā segmentus pa 1, 3 vai 5 minūtēm. Kad SD karte ir pilna, vecākie neaizsargātie faili tiek pārrakstīti. Lai novērstu pārrakstīšanu, bloķējiet failus, izmantojot barošanas pogu vai Aizsardzības izvēlni.

Kā aizsargāt failu no dzēšanas?

Ieraksta laikā nospiediet barošanas pogu, lai bloķētu pašreizējo failu (parādās bloķēšanas ikona). Video/Foto režīmā izvēlieties failu, nospiediet Izvēlne > Aizsargāt > Bloķēt pašreizējo vai Bloķēt visus. Aizsargātos failus nevar izdzēst vai pārrakstīt. Atbloķējiet, izmantojot Atbloķēt pašreizējo/visus.

Ko darīt, ja ierīce aizsēžas?

Nospiediet Atiestatīšanas pogu ar saspraudi, lai restartētu ierīci. Ja problēma turpinās, mēģiniet formatēt SD karti vai atjaunināt programmatūru. Pārliecinieties, ka barošanas avots ir stabils un izmantojiet oriģinālos piederumus.

LIETOŠANAS INSTRUKCIJA R9 Navitel

Paldies, ka iegādājāties šo NAVITEL* produktu.

NAVITEL R9 ir daudzfunkcionâls augstas izškirtspējas digitālais videoierakstītājs (DVI) ar daudzām funkcijām un iespējām, kuras ir aprakstītas šajā lietotāja rokasgrāmatā. Lūdzu, pirms ierīces lietošanas rūpīgi izlasiet rokasgrāmatu un saglabājiet to turpmākām atsaucēm.

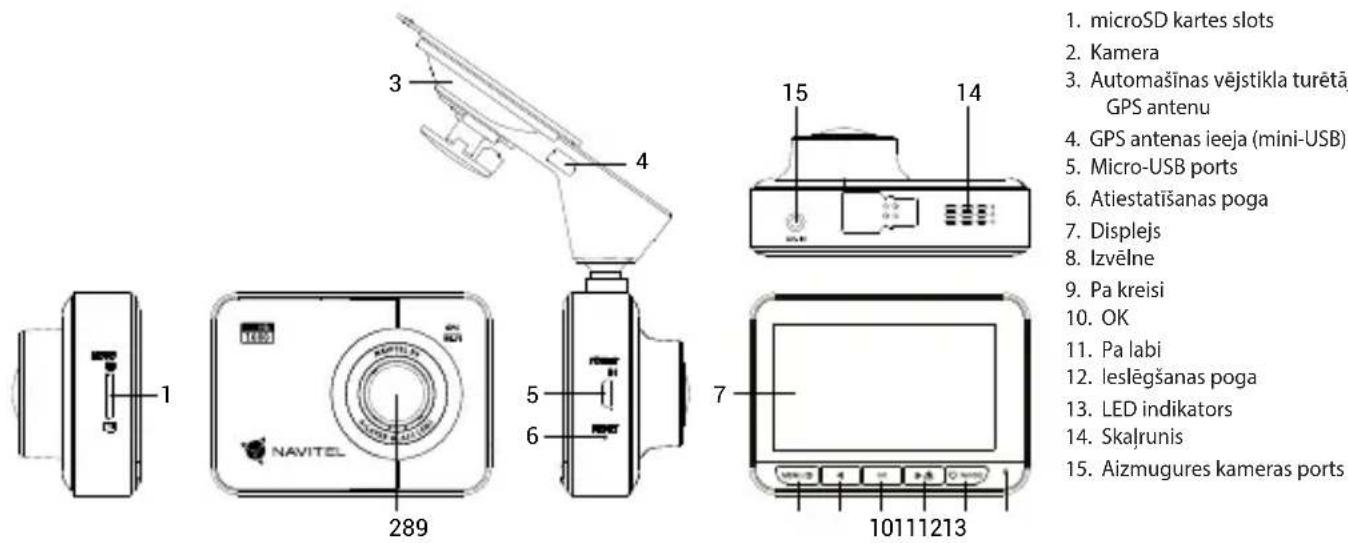

lerīces izkārtojums

1. microSD kartes slots
2. Kamera
3. Automašinas vējstikla turētājsar GPS antenu
4. GPS antenas ieeja (mini-USB)
5. Micro-USB ports
6. Atiestatīšanas poga
7. Displejs
8. Izvělne
9. Pa kreisi
10. OK
11. Pa labi
12. leslēgšanas poga
13. LED indikators
14. Skalrunis
15. Aizmugures kameras ports

Specifikācijas

Procesors MSTAR AIT8339
Displejs 2.7", 320×240, TN
Kamera SONY IMX307 (night vision)
Video formāts MOV
Galvenās kameras video izšķirtspēja Full HD (1920×1080), 30 fps
Attēlu formāts JPG
Attēlu izšķirtspēja 2 MP
Skata leņķis 170°
Objektīva tips 4-kārtīgs stikls
Atmiņas ierīce microSD karte
SD kartes ietilpība Maks. 64 GB

USB mini-USB / micro-USB
Baterija 300 mAh
Jauda	5 V, 1.5 A
Aizmugures kamera	Jā, HD
Wi-fi	Jā
GPS brīdinājums	kameras / brīdinājumi / ātrums
Valoda	angļu, čehu, franču, itāliešu, krievu, poļu, rumāņu, slovāku, spāņu, ukraiņu, ungāru, vācu

Piezīme: šīs specifikācijas var mainīties jauninājumu rezultātā.

Uzstādīšana

1. lelieciet microSD karti DVI. izmantojiet âtru SD karti (desmit vai augstāka klase) ar 8-64 GB ietilpību.

• Lai izvairitos no DVR un/vai SD-kartes darbības traucējumiem, DVR darbības laikā neievietojiet un neiznemiet SD-karti.

• Pirms microSD kartes lietošanas formatēt to DVR ieriče, lai novērstu datu klūdas. Lai formatētu SD karti, Izvēlnes režimā izvēlēties Formatēt SD karti un apstiprināt.

• Piestipriniet ierici pie vējstikla, izmantojot kronšteinu.

• Pievienojiet automobila lādētāju pie piepīpētāja ligzdas.
• Savienojiet automašinas lādētāju ar GPS antenas ievadi (mini-USB). Pievienojot automašinas lādētāju tieši DVR micro USB portam, GPS darbība nav pieejama.
• Pielāgojiet kameras pozīciju un pārliecinieties.
• leslédziet barošanu un pärbaudiet, vai ierīce ir uzstādīta pareizi. Ja ierīce būs uzstādīta pareizi, spīdēs sarkanā indikatora gaismiņa. Ierīce ieslēgsies un sāks ierakstit (par to liecinās mirgojoša zila gaismiņa).

Piesardzības pasākumi

• Izmantojiet tikai originālo lādētāja adapteri. Cita adaptera izmantošana var negatīvi ietekmēt ierīces bateriju. Izmantojiet tikai tos piederumus, ko apstiprinājis ražotājs.
• Pieļaujamā apkārtējās vides temperatūra darbošanās laikā no 0 līdz +35 °C. Glabāšanas temperatūra no +5 līdz +45 °C. Relatīvais mitrums: no 5% līdz 90% bez kondensācijas (25 °C).
• Turiet ierīci attālu no uguns avotiem, lai izvairītos no sprādziena vai ugunsgrēka.
  • Nepaklaujiet ierici fiziskam triecienam.
• Nepievienojiet ierici elektromagnētiskas radiācijas avotiem.
• Pieraugiet, lai lēca būtu tīra. Produkta tīrīšanai neizmantojiet kīmiskas vielas vai tīrīšanas līdzekļus, pirms tīrīšanas vienmēr to izslēdziet.
  • Rūpīgi ievērojiet ierīces lietošanas regionā spēkā esošos likumus un normatīvos aktus. Šo ierīci nedrīkst izmantot pretlikumīgos nolūkos.
• Nelabojiet un neizjauciet ierici paši. Ja notikusi klūme, sazinieties ar apkalpošanas centra darbiniekiem.

STARVIS un STARVIS ir Sony Corporation preču zīmes.

Pogas

Poga Funkcijas
Ieslėgšanas poga	Nospiediet lai ieslėgtu ierīci.Nospiediet un paturiet 2 sekundes, lai izslėgtu ierīci.Nospiediet lai pārslėgtos starp lerakstīšanas (STBY), Uznemšanas, Video un Attēlu režīmiem.Nospiediet lerakstīšanas režimā (REC), lai slėgtu / atslėgtu datni (slėgtās datnes nevar izdzēst vai pārrakstīt).Nospiediet Izvēlnē režimā, lai izietu no izvēlnes.
Izvēlne	Nospiediet, lai pieklūtu Izvēlnei.Nospiediet Izvēlnē, lai izietu no izvēlnes.
Pa kreisi / Pa labi	Nospiediet un paturiet Pa kreisi lerakstīšanas / Uznemšanas režimā, lai parādītu / paslėptu ekrānu ar skatu no aizmugures kameras.Nospiediet Pa labi lerakstīšanas režimā, lai ieslėgtu / izslėgtu mikrofonu.Nospiediet Video / Attēlu režimā, lai izvēlētos iepriekšējo / nākamo datni.Nospiediet Izvēlnē, lai izvēlētos iepriekšējo / nākamo izvēlnes elementu.
OK	Nospiediet lerakstīšanas režimā (STBY), lai sāktu ierakstīšanu.Nospiediet lerakstīšanas režimā (REC), lai pārtrauktu ierakstīšanu.Nospiediet un paturiet 2 sekundes lerakstīšanas režimā (REC), lai uzņemtu attēlu.Nospiediet Uznemšanas režimā, lai uzņemtu attēlu.Nospiediet Video režimā, lai izvēlētos datni vai apturētu / turpinātu atskanošanu.Nospiediet Attēlu režimā, lai izvēlētos datni.Nospiediet Izvēlnē, lai izvēlētos Izvēlnes elementu.
Atiestatīšanas poga Ja ierīce nereagē, nospiediet, lai atiestatītu to.

Piezime: lebūvētā baterija ir paredzēta tikai avārijas gadījuma ierakstīšanai stāvēšanas režimā un ierīces pareizai izslēgšanai, izslēdzot barošanu. Ierīces pilnvērtīgai darbībai jebkurā režimā ir nepieciešama pastāvīga barošana.

lerīces funkcijas

Formatët SD karti	microSD kartes formatëšana DVR ierïcë ir nepieciešama ierīces pareizai darbībai. Pirms microSD kartes lietošanas vai datu klūdas gadījumā formatët microSD karti. Lai formatëtu SD karti, Izvēlnes režimā izvēlēties Formatët SD karti un apstiprināt.
Ierakstīšanas	Pievienojiet ierīci ārējam barošanas avotam, un tā automātiski sāks ierakstīt. Nospiediet OK, lai pārtrauktuierakstīšanu. Nospiediet OK vēlreiz, lai ierakstītu jaunu video. Visi video automātiski tiek saglabāti.
Uzņemšanas	lerakstīšanas režīmā (STBY) nospiediet leslēgšanas pogu, lai ieslēgtu Uzņemšanas režīmu, tad nospiediet OK, lai uzņemtu attēlu (tas tiks automātiski saglabāts).
Video	lerakstīšanas režīmā (STBY) divreiz nospiediet leslēgšanas pogu, lai ieslēgtu Video režīmu. Izmantoji et pogas Pa kreisi / Pa labi, lai izvēlētos datni. Nospiediet OK, lai atskaņotu datni. Atskaņošanas laikā nospiediet OK, lai apturētu / atsāktu atskaņošanu. Izmantojiet pogas Pa kreisi / Pa labi, lai patītu uz priekšu vai atpakal. Jūs varat pārslēgties starp datnēm no priekšējās / aizmugurējās kameras, nospiežot un turot pogu Izvēlne 2 sekundes. Burts datnes nosaukumā apzīmē kameru: F – priekšējā, R – aizmugurējā.
Attēlu	Uzņemšanas režīmā (STBY) divreiz nospiediet leslēgšanas pogu, lai ieslēgtu Attēlu režīmu. Izmantoji et pogas Pa kreisi / Pa labi, lai izvēlētos datni. Nospiediet OK, lai atskaņotu datni. Jūs varat pārslēgties starp datnēm no priekšējās / aizmugurējās kameras, nospiežot un turot pogu Izvēlne 2 sekundes. Burts datnes nosaukumā apzīmē kameru: F – priekšējā, R – aizmugurējā. -
Datņu slēgšana	lerakstīšanas režīmā (REC) nospiediet leslēgšanas pogu, lai aizsargātu pašreizējo ierakstu. Ekrāna apakšā parādīsies atslēgas simbols. Video / Attēlu režīmā izvēlieties datni, nospiediet izvēlnes pogu un izvēlieties Aizsargāt, tad izvēlēties Slēgt pašreizējo vai Slēgt visus. Aizsargātās datnes nevar izdzēst vai pārrakstīt. Izvēlieties Atslēgt pašreizējo / Atslēgt visus, lai noņemtu aizsardzibu.
Nepārtrauktā ierakstīšana	Šī funkcija ľauj saglabāt videoklipu kā failu kopumu, kas norādīts ilguma izvēlnē (duration menu). Ja atmiņas karte būs pilna, visas neaizsargātās datnes tiks pārrakstītas tādā secībā, kādā tās tika izveidotas.
Audio ierakstīšana lerakstiet video ar vai bez skaņas.
Zīmogs Šī funkcija	ļauj pievienot ierakstam datuma zīmogu.
Izslēgt displeju	lerīce var automātiski izslēgt ekrānu, lai taupītu enerģiju. Laika intervālu var iestatīt ekrānsaudzētāja izvēlnē.
G sensors Transport	līdzeklim ar kaut ko saduroties, DVI automātiski slēgs konkrēto video.
Uzraudzība	Konstatējot vibrāciju izslēgtā stāvoklī, ierīce automātiski ieslēgsies un sāks ierakstīt. Šī datne stāvēšanas laikātiks aizsargāta (slēgta).
GPS lokācija	Šī ierīce atbalsta iebūvētu GPS mikroshēmu komplektu un GPS antenu, tā spēj rādīt garuma, platuma grā dus un citu informāciju pa jūsu pašreizējo atrašanās vietu. Lai pārbaudītu GPS datus, nospiediet GPS Statuss. Izvēlnē GPS Zīmogs nospiediet leslēgts, lai pievienotu failiem GPS informāciju.
APP atbalsts	Jūs varat apskatīt ar DVR uzņemtos video un foto attēlus, kā arī kopīgot tos ar draugiem savā viedtāl runī ar speciālas lietotnes palīdzību. Šī lietotne nodrošina savienojumu ar Wi-Fi tīkla starpniecību, un tā jāuzstāda jūsu viedtālrunī.
Baterija	Pievienojot ierīci ārējam barošanas avotam, iedegsies sarkana gaismiņa. Baterijai lādējoties, sarkanā gaismiņa klūs arvien blāvāka. Kad baterija būs uzlādēta, sarkanā gaismiņa nodzisīs.
USB-savienojums *	Pievienojot ierīci datoram, izmantojot USB kabeli, parādīsies divas savienojuma iespējas:1) Mass Storage: atskaņojiet, kopējiet un izdzēsiet failus.2) Record: standarta režīms.

* Šī funkcija ir pieejama tikai programmaparatūras versijā 1.7.68 un jaunākā versijā.

Navitel DVR Center lietotnes uzstādīšana

1. Lejupielādējiet un instalējiet Navitel DVR Center savā mobilajā tālrunī vai planšetdatorā, izpildiet mobilās ierīces instrukcijas. Lietojumprogrammu varat lejupielādēt, skenējot QR kodu, izmantojot savu mobilo tālruni, DVR izvēlnē (Lietotnes QR kods).
2. leslēdziet Wi-Fi DVR izvēlnē (Wi-Fi) un mobilās ierīces iestatījumos.
3. Palaidiet lietotni. Sarakstā izvēlieties savu DVR. Informācija par DVR ir atrodama DVR izvēlnē (Wi-Fi Navitel).
4. Pievienojiet mobilo ierici DVR, izmantojot Wi-Fi. Ja nepieciešams, izmantojiet paroli. To var mainit DVR izvělné (Wi-Fi parole).
5. Izmantojot Navitel DVR centru, jüs varat:

- saglabājiet, skatiet, dzēsiet un nosūtiet videoklipus un fotoattēlus, kā arī skatieties DVR video reāllaikā mobilās ierīces ekrānā;

Digitālais spidometrs

Digitālā spidometra funkcija tiek izmantota, lai parādītu ātrumu, ko aprēķina ar GPS signālu un laiku [1]. Režīmi:

- Ātrums – pašreizējais ātrums [B] tiek nepārtraukti parādīts, - Ātrums un laiks – tiek parādīts pašreizējais ātrums [B] un laiks [C].

Visa informācija tiek rādīta melnā fonā.

Ierakstīšanas (REC) režimā ekrānā parādās ● REC vai ● [A]. Ja automašina stāv, ekrānā tiek parādīts ātrums 0. Ja nav preciza GPS signāla, ekrānā tiek parādīts --- [2].

Piezime. Vāju GPS signālu var izraisīt slikti laika apstākļi un citi ārējie faktori. Koncentrējieties uz transportlīdzekļa spidometra rādījumu.

[1]

Ar aizmugures kameras palīdzību var uzņemt augstas izšķirtspējas attēlu aiz automobila aizmugurējās daļas, lai droši varētu novietot automobili stāvvietā, vai veiktu ierakstu braukšanas laikā. Mūsdienu dubultās ierakstīšanas tehnoloģija ľauj saglabāt ierakstus gan no automobila priekšpuses, gan aizmugures, lai palīdzētu risināt dažādas neparedzētas situācijas.

Aizmugures kameras uzstādīšana

1. Uzstādiet kameru uz aizmugures loga no iekšpuses vai ārpusē pie numura zīmes ietvara.
2. Izvelciet vadu caur salonu.
3. Pievienojiet vadu pie aizmugures kameras porta.

Piezime. Loti ieteicams, lai kameras uzstādīšanas darbus veiktu kvalificēts personāls ar nepieciešamajām prasmēm. Kabelu vilkšanai var būt nepieciešami speciāli instrumenti vai piederumu. Šie darbi noteikti jāpaveic droši.

NAVITEL s.r.o. ar šo paziņo, ka NAVITEL R9 ir saderīgs ar Direktīvu RED 2014/53/EU. Atbilstības deklarācijas pilns teksts ir pieejams šādā interneta adresē: www.navitel.cz/lv/declaration_of_conformity/r9
