Typ produktu	Odkurzacz specjalny do strzelnic wewnętrznych
Marka	Kärcher
Model	NT 80/1 B1 M S
Pojemność zbiornika	80 L
Typowa masa robocza	32,5 kg
Wymiary (dł. x szer. x wys.)	660 x 520 x 1078 mm
Zasilanie elektryczne	230 V, 50-60 Hz, 1200 W
Maksymalne podciśnienie	19,0 kPa (190 mbar)
Maksymalny przepływ powietrza	126 m³/h
Długość przewodu zasilającego	10 m
Typ ochrony	IP54
Klasa ochronności	I
Powierzchnia filtra	0,75 m²
Poziom ciśnienia akustycznego (LpA)	74 dB(A)
Wartość drgań ręka-ramię	< 2,5 m/s²
Temperatura otoczenia	-10 do +40 °C
Wilgotność względna	30 do 90 %
Klasa pyłu	H (wg EN 60335-2-69)
Ochrona przed zapłonem	Ex II 3D 95 °C
Główne funkcje	Odkurzanie spalonego prochu miotającego, suchych, niepalnych pyłów szkodliwych dla zdrowia w strefie 22
Konserwacja i czyszczenie	Regularne czyszczenie zbiornika i akcesoriów, wymiana wkładu filtra, opróżnianie i usuwanie odpadów zgodnie z wytycznymi
Bezpieczeństwo	Wyłącznik awaryjny, monitorowanie siły ssania, wskaźnik zatkania, automatyczne wyłączenie przy pełnym zbiorniku
Części zamienne i naprawialność	Oryginalne akcesoria dostępne na www.kaercher.com (wąż, kolanko, rura, dysza, wkład filtra, pianka Ex)
Informacje ogólne	Zastosowanie przemysłowe, wymagany zbiornik wody, dodanie pianki Ex RM 761

Często zadawane pytania - NT 80/1 B1 M S Kärcher

Jak uruchomić odkurzacz NT 80/1 B1 M S?

Przed uruchomieniem napełnij zbiornik wodą do połowy wziernika i dodaj piankę Ex (RM 761). Podłącz wtyczkę bezpośrednio do gniazda (bez przedłużacza) i ustaw przełącznik w pozycji 1.

Co zrobić, gdy siła ssania spada?

Sprawdź, czy dysza, wąż lub przewód ssący nie są zatkane. W razie potrzeby wyczyść akcesoria lub wymień wkład filtra.

Jak wymienić wkład filtra?

Odłącz urządzenie od zasilania. Otwórz zamknięcia zbiornika, zdejmij głowicę ssącą. Odkręć nakrętkę motylkową i odłącz przewód uziemienia. Odkręć wkład filtra i wymień go. Złóż w odwrotnej kolejności. Nosić maskę oddechową P2 i odzież jednorazową.

Jakie są podstawowe zasady bezpieczeństwa?

Nigdy nie odkurzaj źródeł zapłonu. Używaj tylko oryginalnych akcesoriów oznaczonych Ex. Zakaz palenia podczas użytkowania i czyszczenia. Przestrzegaj wytycznych dotyczących usuwania odpadów. Urządzenie może być używane przez przeszkolony personel.

Jak usuwać zebrane odpady?

Odpady należy spalić po wysuszeniu w celu usunięcia pozostałości prochu, lub usuwać jako odpady niebezpieczne zgodnie z lokalnymi przepisami. Nie wylewać do kanalizacji.

Co oznacza lampka kontrolna na urządzeniu?

Lampka zapala się, gdy prędkość powietrza w wężu spadnie poniżej 20 m/s, co wskazuje na zatkanie filtra lub akcesoriów. Sprawdź i wyczyść lub wymień filtr w razie potrzeby.

Czy mogę odkurzać ciecze tym odkurzaczem?

Nie. Urządzenie nie jest przeznaczone do odkurzania cieczy. Służy do odkurzania suchych pyłów i prochu miotającego. Odkurzanie cieczy stwarza ryzyko wybuchu.

Jaka jest pojemność zbiornika?

Pojemność zbiornika wynosi 80 litrów. Ze względów bezpieczeństwa przed użyciem zbiornik należy napełnić wodą do połowy wziernika.

Jak transportować i przechowywać urządzenie?

Do transportu podłącz otwór ssący do zaślepki i zabezpiecz urządzenie przed przesuwaniem. Przechowuj wyłącznie w pomieszczeniach, w suchym miejscu, poza zasięgiem osób nieupoważnionych.

Jakie akcesoria są dostępne do tego odkurzacza?

Oryginalne akcesoria obejmują: wąż ssący (nr ref. 4.440-001.0), kolanko (4.036-032.0), rura (4.025-372.0), dysza podłogowa (4.130-399.0), wkład filtra (6.904-325.0) i pianka Ex RM 761 (6.291-389.0). Dostępne na www.kaercher.com.

INSTRUKCJA OBSŁUGI NT 80/1 B1 M S Kärcher

Prikaz stanja filtra się przyg.

Zamień wkład filtra.

Serwis użytkownika

Przed pierwszym użyciem urządzenia należy przeczytać oryginalną instrukcję obsługi, postępować według jej wskazań i zachować ją do późniejszego wykorzystania lub dla następnego użytkownika.

Należy postępować według wskazań instrukcji obsługi i zachować ją do późniejszego wykorzystania lub dla następnego użytkownika.

• Przed pierwszym uruchomieniem należy koniecznie przeczytać zasady bezpieczeństwa 5.956-249.0!
• Nieprzestrzeganie wskazówek zawartych w niniejszej instrukcji obsługi i wskazówek bezpieczeństwa może prowadzić do sytuacji niebezpiecznych dla obsługującego lub innych osób. Ewentualne uszkodzenia transportowe należy niezwłocznie zgłosić sprzedawcy.

Koniecznie przestrzegać krajowych i miejscowych przepisów dotyczących czyszczenia strzelnic.

Koniecznie przestrzegać krajowych i miejscowych przepisów dotyczących czyszczenia strzelnic.

Bezwzględnie przestrzegać wskazówek zawartych w serii broszur „SP 25.7 Czyszczenie strzelnic” oraz zaleceń dotyczących bezpieczeństwa wydanych przez Bundesinstitut für chemisch-technische Untersuchungen (Federalny Instytut Badań Chemiczno-Technicznych).

Bezwzględnie przestrzegać wskazówek zawartych w serii broszur „SP 25.7 Czyszczenie strzelnic" oraz zaleceń dotyczących bezpieczeństwa wydanych przez Bundesinstitut für chemisch-technische Untersuchungen (Federalny Instytut Badań Chemiczno-Technicznych).

„Czyszczenie strzelnic” Zarząd główny związków zawodowych Deelbogenkamp 4 D-22297 Hamburg Wymogi techniczne dotyczące odkurzaczy przeznaczonych do pracy w zakładach produkujących materiały wybuchowe BICT Großes Cent D-53913 Swisstal

Czyszczenie strzelnic. Zarząd głowy związków zawodowych Deelbogenkamp 4 D-22297 Hamburg. Wymogi techniczne dotyczące odkurzaczy przeznaczonych do pracy w zakładach produkujących materiały wybuchowe. BICT Großes Cent D-53913 Swisstal

Ochrona środowiska PL 1

Ochrona środowiska PL 1

Stopnie zagrożenia

Użytkowanie zgodne z przeznaczeniem

Symbole na urządzeniu

Elementy urządzenia

Wskazówki bezpieczeństwa

Uruchamianie

Obsługa

Wyłączenie z ruchu

Transport

Przechowywanie

Czyszczenie i konserwacja

Usuwanie usterek

Utylizacja

Gwarancja

Wyposażenie dodatkowe i części zamienne

Dane techniczne PL 8

Deklaracja zgodności UE PL 8

Ochrona środowiska

	Material, z którego wykonano opakowanie nadaje są do po-wtórgeno przyteworzenia. Prosi-myNie wyrzuć opakowania do smieci z gospodarstw domo- wych, lecz oddać do recyklinger.
	Zuzyte urzadzenia zawierajcène surowce wtórne, kró po- winny być oddawane do utyliza- cji. Akumulatory, olej i tym po- dobre substantcjne nie powinny przypostać są doŚrodkowska naturalnégo. Prosimi o utyliza- cję starych urzadzen w odpo- wiednich placówkach zbieraj- cych surowce wtórne.

Wskazówki dotyczące składników (REACH)

Aktualne informacje dotyczące składników znajdują się pod:

Wskazówka dot. bezpośredniego zagrożenia, prowadzącego do ciężkich obrażeń ciała lub do śmierci.

OSTRZEŻENIE

Wskazówka dot. możliwie niebezpiecznej sytuacji, mogącej prowadzić do ciężkich obrażeń lub śmierci.

OSTROŻNIE

Wskazówka dot. możliwie niebezpiecznej sytuacji, która może prowadzić do lekkich zranień.

UWAGA

Wskazówka dot. możliwie niebezpiecznej sytuacji, która może prowadzić do szkód materialnych.

Użytkowanie zgodne z przeznaczeniem

• Niniejsze urządzenie jest specjalnym odkurzaczem do strzelnic. Urządzenie nadaje się do odkurzania spalonego prochu strzelniczego o zawartości resztkowej niespalonego prochu strzelniczego od 5% do 10%, występującej w przypadku zwykłego strzelania.
• Niedozwolone jest zasysanie materiałów wybuchowych lub składników mieszanki, które wchodzą w niebezpieczną reakcję z wodą.
• Ilość spalonego prochu, zbierającego się razem z pozostałym kurzem podczas jego odkurzania, nie powinna przekraczać ok. 50 g.
• Odpowiedzialność za stosowanie odkurzacza w strzelnicach należy powierzyć osobie odpowiednio przeszkolonej w rozumieniu ustawy o materiałach wybuchowych. Osoba ta musi sporządzić pisemną instrukcję dla personelu obsługi, w której nakazane będzie regularne czyszczenie strzelnicy, tak aby nie została przekroczona podana całkowita ilość 50 g prochu strzelniczego.
• Personel obsługi musi zostać poinformowany o ewentualnych ryzykach występujących podczas obchodzenia się z prochem strzelniczym.
• Urządzenie nadaje się do odsysania suchych, łatwopalnych i szkodliwych dla zdrowia pyłów w strefie 22, klasa pyłów M i B22 zgodnie z EN 60 335-2-69. Ograniczenia: Zabronione jest zasysanie substancji rakotwórczych, z wyjątkiem pyłu drzewnego.
• Urządzenia o konstrukcji typu 22 są przeznaczone do zbierania pyłów palnych w strefie 22. Nie nadają się do podłączenia do maszyn wytwarzających pył.
• Urządzenia o konstrukcji typu 22 nie nadają się do zbierania pyłów lub cieczy o wysokim ryzyku wybuchu oraz mieszanin zapalnych pyłów i cieczy.
• Urządzenie przeznaczone jest do użytku profesjonalnego.
• Odkurzacz musi być obsługiwany wyłącznie przez osobę poinstruowaną, która w wyraźny sposób została pouczona na temat przestrzegania zakazu palenia.

Symbole na urządzeniu

Strefa 22

Nie zasysać źródeł zapłonu! Nadaje się do zasysania pyłów zapalnych o klasie wybuchowości w strefie 22.

Elementy urządzenia

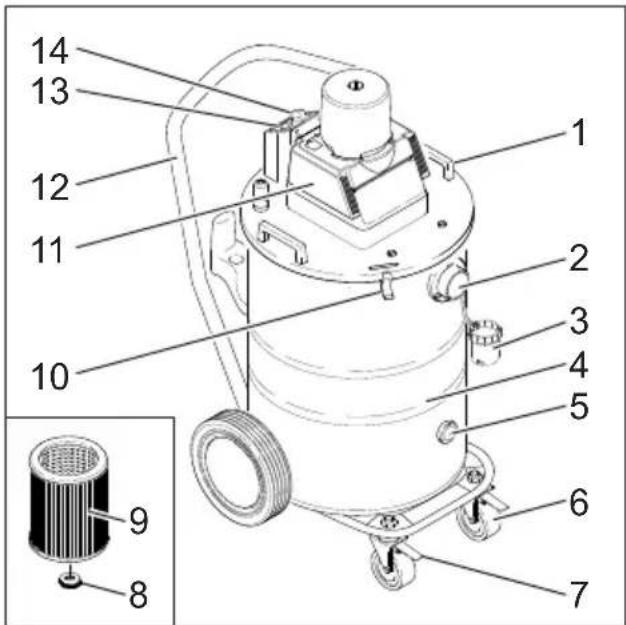

1 Uchwyt 2 Przyłącze węża ssącego 3 Korek zatyczkowy 4 Zbiornik 5 Wziernik 6 Kółko skrętne 7 Hamulec blokujący 8 Śruba radełkowana 9 Nabój filtrujący 10 Klamra pojemnika 11 Głowica ssąca 12 Uchwyt do prowadzenia 13 Kontrolka (wskazanie stanu filtra) 14 Wyłącznik

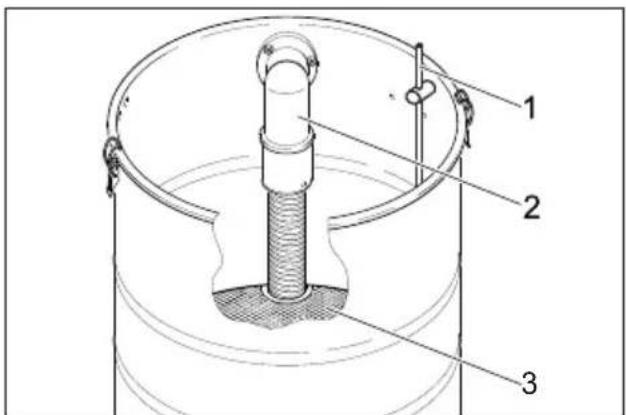

1 Elektroda czujnika stanu napełnienia 2 Kolanko 3 Oddzielacz

Wskazówki bezpieczeństwa

→ Wyłączyć urządzenie przy załączeniu się ogranicznika temperatury (ochrona przed przegrzaniem) i po zakończeniu pracy oraz wyciągnąć wtyczkę z gniazda zasilającego.

NIEBEZPIECZEŃSTWO

• W przypadku odprowadzania powietrza z urządzenia do pomieszczenia, w pomieszczeniu musi być zapewniony wystarczający wskaźnik wymiany powietrza L. W celu zachowania wymaganych wartości granicznych strumień objętości powietrza zwrotnego może wynosić maksymalnie 50% strumienia objętości powietrza świeżego (kubatura pomieszczenia V_R x wskaźnik wymiany powietrza L_w ). Bez specjalnego wietrzenia obowiązuje: L_w = 1h^-1 .
• Urządzenie i substancje, dla których jest ono przeznaczone, wraz z bezpieczną procedurą usuwania nagromadzonego materiału, mogą być obsługiwane jedynie przez odpowiednio przeszkolony personel.
• Urządzenie zawiera szkodliwe dla zdrowia pyły. Opróżnianie i konserwacja, w tym usuwanie zbiorników pyłu, mogą być przeprowadzane tylko przez fachowy personel, używający odpowiedniego wyposażenia ochronnego.
• Nie używać urządzenia bez kompletnego systemu filtracyjnego.
• Należy przestrzegać właściwych przepisów bezpieczeństwa, odnoszących się do obsługiwanych materiałów.
• Załączone akcesoria przewodzą prąd. Nie stosować innych akcesoriów!
• Przed pierwszym uruchomieniem i w regularnych odstępach czasu należy sprawdzać przewód masy pod kątem prawidłowego stanu, zamocowania i działania.
• Odsysać tylko ze wszystkimi filtrami, gdyż w przeciwnym razie może to prowadzić do uszkodzenia silnika ssącego i stanowić zagrożenie dla zdrowia w wyniku zwiększonego wydmuchu drobnego pyłu!
• Odkurzacze przemysłowe zabezpieczone przed wybuchem pyłów ze względów bezpieczeństwa są przeznaczone do odsysania substancji wybuchowych w rozumieniu §1 Ustawy o substancjach i preparatach chemicznych, cieczy ani mieszanek palnych pyłów z cieczami.
• Przestrzegać wskazówek bezpieczeństwa dotyczących materiałów, które mogą być odsysane. Podczas użycia zgodnego z przeznaczeniem niektóre elementy odkurzacza przemysłowego (np. wylot powietrza) mogą osiągnąć temperaturę do 95 °C.
• Odkurzaczy, szczególnie tych z certyfikatem kontroli jakości, nie można zmieniać. Odnosi się to szczególnie do kombinacji elementu przechwytującego (dyszy), rury, oddzielacza mokrego i odkurzacza.
• Zmian w odkurzaczach (np. zmiany przekroju lub długości węża do zasysania) w celu wykonania specjalnych zadań można dokonywać wyłącznie po uzyskaniu zgody producenta.
• Przed zastosowaniem należy zwrócić uwagę na nienaganny stan odkurzacza, włącznie z elektrycznym przewodem zasilającym.

W razie niebezpieczeństwa

→ W razie niebezpieczeństwa (np. podczas odsysania materiałów palnych, w przypadku spięcia lub innych usterek elektrycznych) wyłączyć urządzenie i wyjąć wtyczkę z gniazdka.

Uruchamianie

△NIEBEZPIECZEŃSTWO

Niebezpieczeństwo wybuchu. Przed każdym uruchomieniem sprawdzić poziom wody w zbiorniku (widoczny przez wziernik).

→ Urządzenie ustawić w., w razie potrzeby zabezpieczyć hamulcem. → Wąż ssący umieścić w przyłączu i zablokować, obracając w prawo. Nalać wody do zbiornika, aż jej poziom dojdzie do połowy wziernika.

Dodać pianę Ex (RM 761), przestrzegając odpowiedniego dozowania. → Nałożyć żądane akcesoria i wkręcić, obracając w prawo.

Wskazówka: Dla pyłów o energii zapłonu poniżej 1 mJ mogą wystąpić zagrożenia wybuchem. Należy stosować odpowiednie środki ostrożności.

Obsługa

Włączanie urządzenia

Umieścić wtyczkę urządzenia w gniazdku sieciowym. Stosowanie przedłużaczy jest niedozwolone. → Włączyć urządzenie przy użyciu włącznika/wyłącznika (pozycja 1).

Automatyczny nadzór siły ssania

Urządzenie wyposażone jest w nadzór siły ssania. Jeżeli prędkość powietrza w wężu ssącym spadnie poniżej 20 m/s, zapali się kontrolka.

→ Sprawdzić, czy wężyk do zasysania lub akcesoria nie są zatkane. → Po dłuższym czasie użytkowania należy ewentualnie wymienić również filtr wkładkowy.

Wskazówka: Podczas zwykłej eksploatacji (np. podczas pracy ze ssawką podłogową) kontrolka może krótko zaświecić, gdy zmniejsza się siła ciągu (redukcja przekroju) i zwiększa się podciśnienie.

Wskazówka: W tych przypadkach nie jest to oznaka usterki, a jedynie informacja, że ilość powietrza zmniejszyła się, a podciśnienie zwiększyło.

Wskazówka: Jeżeli zbiornik jest pełny, pływak zamyka otwór ssący, a turbina ssąca pracuje na zwiększonych obrotach. Należy natychmiast wyłączyć urządzenie i opróżnić zbiornik.

Wyłączenie z ruchu

Po odsysaniu spalonego prochu strzelniczego

△NIEBEZPIECZEŃSTWO

Niebezpieczeństwo wybuchu przy niespalonych resztkach prochu strzelniczego. Odkurzacz i akcesoria czyścić niezwłocznie po każdym odkurzaniu.

△NIEBEZPIECZEŃSTWO

Niebezpieczeństwo wybuchu! W trakcie czyszczenia odkurzacza i usuwania odpadów należy przestrzegać zakazu palenia.

→ Wyłączyć urządzenie (ustawienie 0). → Natychmiast po użyciu urządzenia należy wyjąć odkurzoną substancję i, bez przejściowego składowania, poddać utylizacji (patrz „Usuwanie zebranego kurzu"). Musi tego dokonać odpowiednio przeszkolona wzgl. poinstruowana osoba. W razie potrzeby wypłukać akcesoria wodą i osuszyć. Umyć zbiornik, kolanko i oddzielacz wody. Oczyścić elektrodę czujnika poziomu wilgotną szmatką. Wymienić nabój filtrujący przy zbyt wielkim zanieczyszczeniu wzgl. wymieniać regularnie.

Możliwość utylizacji:

1. Spalenie zebranego kurzu: Zebrany kurz należy osuszyć, a następnie uwolnić przy spalaniu resztki prochu strzelniczego, zanim może stać się niebezpiecznym odpadem. 2. Oddanie zebranego kurzu jako odpadu o charakterze specjalnym.

Wskazówka: Zebranego kurzu nie należy odprowadzać do kanalizacji bez uprzedniego jego przefiltrowania.

△NIEBEZPIECZEŃSTWO

Podczas usuwania odpadów należy stosować się do odpowiednich przepisów krajowych.

Po odsysaniu pyłów kategorii M

Wskazówka: Odkurzacz należy opróżniać i czyścić po każdym użyciu, a w razie potrzeby częściej.

Opróżnić zbiornik. Wyczyścić urządzenie od zewnątrz i od wewnątrz przez odkurzenie i wycieranie. → Odstawić urządzenie do suchego pomieszczenia i zabezpieczyć przed użytkowaniem przez osoby nieuprawnione. Do odkurzania urządzenia należy stosować odkurzacz co najmniej tej samej lub wyższej klasy.

Transport

OSTROŻNIE

Niebezpieczeństwo zranienia i uszkodzenia! Zwrócić uwagę na ciężar urządzenia w czasie transportu.

Na czas transportu i konserwacji urządzenia należy zamknąć otwór ssawny zatyczką zamykającą. → W trakcie transportu w pojazdach należy urządzenie zabezpieczyć przed poślizgiem i przechyleniem zgodnie z obowiązującymi przepisami.

Przechowywanie

OSTROŻNIE

Niebezpieczeństwo zranienia i uszkodzenia! Zwrócić uwagę na ciężar urządzenia przy jego przechowywaniu.

Urządzenie powinno być przechowywane jedynie w pomieszczeniach wewnętrznych.

Czyszczenie i konserwacja

NIEBEZPIECZEŃSTWO

Przed przystąpieniem do wszelkich prac w obrębie urządzenia należy wyłączyć urządzenie i odłączyć przewód sieciowy od zasilania.

Urządzenia do usuwania pyłów są sprzętem zabezpieczającym służącym do zapobiegania lub usuwania niebezpieczeństw w sensie przepisów BHP.

• W celu konserwacji należy rozmontować i oczyścić urządzenie oraz przeprowadzić czynności konserwacyjne, o ile jest to możliwe bez stwarzania zagrożenia dla personelu i innych osób. Do wskazanych środków ostrożności należy odkażenie urządzenia przed rozmontowaniem. W miejscach, gdzie ma nastąpić rozmontowanie urządzenia, należy zapewnić wentylację mechaniczną z lokalną filtracją, oczyszczenie miejsca konserwacji oraz odpowiednią ochronę personelu.
• Zanim urządzenie opuści niebezpieczny teren, należy odkazić jego zewnętrzną powierzchnię przez odessanie pyłu i jego wytrzepanie lub użycie środków uszczelniających. Wszystkie części urządzenia należy uznać za zanieczyszczone, jeżeli pochodzą z niebezpiecznego terenu. W celu uniknięcia rozprzestrzeniania się kurzu należy podjąć odpowiednie środki. W trakcie przeprowadzania prac konserwacyjnych i naprawczych należy wyrzucić wszystkie zanieczyszczone przedmioty, których nie można w zadowalającym stopniu wyczyścić. Przedmioty te należy usunąć w odpowiednich szczelnych workach, zgodnie z obowiązującymi przepisami o usuwaniu takich odpadów. W przypadku czyszczenia lub naprawy po czasowym wyłączeniu odkurzacza z eksploatacji należy liczyć się z obecnością reagujących na tarcie osadów, zawierających materiały wybuchowe. Należy koniecznie usunąć je na mokro przy przeprowadzaniu prac.

OSTRZEŻENIE

Należy regularnie przeprowadzać konserwację urządzeń zabezpieczających w celu zapobiegania zagrożeniom i usuwania ich. Oznacza to, że przynajmniej raz w roku zostanie przez producenta lub poinstruowaną osobę skontrolowane pod względem nienagannego funkcjonowania technicznego, np.: szczelność urządzenia, uszkodzenia filtra, działanie sprzętu kontrolnego.

• Proste prace konserwacyjne i pielęgnacyjne użytkownik może przeprowadzić sam.
• Powierzchnie urządzenia i wewnętrzną stronę pojemnika należy regularnie czyścić mokrą szmatką.

NIEBEZPIECZEŃSTWO

Niebezpieczeństwo na skutek istnienia pyłów szkodliwych dla zdrowia. Podczas prac konserwacyjnych (np. wymiana filtra) należy nosić maskę przeciwpyłową klasy P2 lub wyższej oraz odzież jednorazową.

Wymiana naboju filtrującego

NIEBEZPIECZEŃSTWO

Niebezpieczeństwo wybuchu. Ze względu na niebezpieczne reakcje ze środkami utleniającymi, takimi jak chlorany i nadchlorany, z organicznymi, palnymi materiałami należy unikać zbierania tych środków utleniających w filtrze poprzez regularną wymianę filtra.

Pociągnąć do góry i odblokować po obu stronach zamki pojemników. Zdjąć głowicę ssącą za pomocą uchwytu i odłożyć spodem do góry. Odkręcić nakrętkę kołpakową i wyjąć przewód masy z obiema tarczami zębatymi. → Odkręcić śrubę radełkowaną. W celu uniknięcia kurzenia się podczas wymiany filtra należy nałożyć na niego plastikowy worek. Wyjąć filtr wkładkowy i wymienić na nowy. Nałożyć tarczę zębatą na gwintowy bolec. → Nałożyć końcówkę kablową na przewód masy. → Nasunąć drugą tarczę zębatą. → Nakręcić i mocno dokręcić nakrętkę kołpakową. → Nałożyć głowicę ssącą na zbiornik i zablokować zamki.

△NIEBEZPIECZEŃSTWO

Niebezpieczeństwo wybuchu. Wymieniony filtr wkładkowy należy spalić lub wypalić z powodu resztek prochu strzelniczego. Podczas spalania filtrów zawierających chlorany mogą nastąpić wybuchy.

Wskazówka: Zwróć uwagę na prawidłowe osadzenie (zablokowanie) głowicy ssącej; włącznik/wyłącznik musi znajdować się z tyłu.

→ Zużyty filtr usunąć zgodnie z obowiązującymi przepisami w zamkniętym, nieprzepuszczającym pyłu worku. → Usunąć powstałe zanieczyszczenie po stronie czystego powietrza.

Usuwanie usterek

△NIEBEZPIECZEŃSTWO

Przed przystąpieniem do wszelkich prac w obrębie urządzenia należy wyłączyć urządzenie i odłączyć przewód sieciowy od zasilania.

△NIEBEZPIECZEŃSTWO

Wszystkie kontrole i prace przy elementach elektrycznych powinien przeprowadzać fachowiec.

Turbina ssąca nie pracuje

→ Sprawdzić gniazdko i bezpiecznik zasilania. Sprawdzić kabel sieciowy i wtyczkę sieciową urządzenia. → Włączyć urządzenie.

-Zbyt niski poziom wody w zbiorniku. Ze względów bezpieczeństwa czujnik poziomu napełnienia zapobiega włączeniu turbiny ssącej. Nalać wody do zbiornika, aż jej poziom dojdzie do połowy wziernika.

Moc ssania słabnie

→ Odetkać dyszę ssącą, rurę ssącą, węże oraz filtr wkładkowy. Wyczyścić akcesoria. Wymienić filtr wkładkowy.

Podczas odsysania wydostaje się pył.

Sprawdzić właściwe osadzenie filtra wkładkowego. Wymienić filtr wkładkowy.

Zapala się kontrolka stanu filtra.

Wymienić filtr wkładkowy.

Serwis firmy

Jeżeli usterka nie daje się usunąć, urządzenie musi być sprawdzone przez serwis.

Utylizacja

Po zakończeniu okresu eksploatacji należy usunąć urządzenie zgodnie z obowiązującymi przepisami.

Gwarancja

W każdym kraju obowiązują warunki gwarancji określone przez odpowiedniego lokalnego dystrybutora. Ewentualne usterki urządzenia usuwane są w okresie gwarancji bezpłatnie, o ile spowodowane są błędem materiałowym lub produkcyjnym. W sprawach napraw gwarancyjnych prosimy kierować się z dowodem zakupu do dystrybutora lub do autoryzowanego punktu serwisowego.

Wyposażenie dodatkowe i części zamienne

△NIEBEZPIECZEŃSTWO

Stosować wyłącznie akcesoria dopuszczone przez producenta i

oznaczone naklejkami informującymi o zagrożeniu wybuchowym dla konstrukcji typu 22. Zastosowanie innych elementów akcesoriów może spowodować niebezpieczeństwo wybuchu.

Stosować tylko oryginalne akcesoria i części zamienne, które gwarantują niezawodną i bezusterkową eksploatację przyrządu. Informacje dotyczące akcesoriów i części zamiennych można znaleźć na stronie internetowej www.kaercher.com.

Akcesoria Nr katalogy
Wąź sscy 4.440-001	.0
Krzywak 4.036-032.0
Rura 4.025-372.0
Ssawka podłogowa 4	.130-399.0
Nabój filtrujucy 6.904	.325.0
Piana Ex RM 761 6.29	91-389.0

Dane techniczne

Tabliczka identyfikacyjna

Stopiéń ochrony --	IP54
Pojemnosć zbiorni- ka	I	80
Typowy;ciezar ro- boczy	kg 32,5
Dmuchawa
Napiȩcie zasilajȩce	V 230
Czȩstotliwość Hz 1~	50-60
Moc znamionowa W	V 1200
Podciasnienie (maks.)	kPa (mbar)	19,0 (190)
Ilość powietrza (maks.)	m³/h 126
Dług. x szer. x wys.	mm 660 x 520 x 1078
Długość kabla m 10
Klasa ochronność	-- I
Przewód zasilaja- cy: Nr katalogowy	-- 6.647-4	10.0
Kabel siecio- wy:Typ:	-- H07RN	-F 3x1,5 mm²
Temperatura oto- czenia	°C	-10...+40
Wilgotność wźględ- na powietrza	%	30-90
Powierzchnia filtra	m²	0,75
Klasa ochryny przechiw Zapłonowej:	£x	II 3D 95 °C
Wartosci okreslone zgodnia z EN 60335-2-69
Poziom ci东南ienie akustycznego LpA	dB(A)	74
Niepewność po- miaru KpA	dB(A)	1
Organia przeno- szone przyez kon- czynyGPCR	m/s²	<2,5
Niepewność po- miaru K	m/s²	0,2

A: numer seryjny B: rok produkcji

Deklaracja zgodności UE

Niniejszym oświadczamy, że określone poniżej urządzenie odpowiada pod względem koncepcji, konstrukcji oraz wprowadzonej przez nas do handlu wersji obowiązującym wymogom dyrektyw UE dotyczącym wymagań w zakresie bezpieczeństwa i zdrowia. Wszelkie nieuzgodnione z nami modyfikacje urządzenia powodują utratę ważności tego oświadczenia.

Produkt: Odkurzacz do pracy na mokro i sucho

Typ: 1.667-xxx

Obowiązujące dyrektywy UE

Zastosowane normy zharmonizowane

EN 55014-1: 2006+A1: 2009+A2: 2011

EN 55014-2: 2015

EN 60335-1

EN 60335-2-69

EN 61000-3-2: 2014

EN 61000-3-3:2013

EN 62233: 2008

Zastosowane normy krajowe

Oznaczenia

II 3D 95° C

5.957-754

Z upoważnienia zarządu przedsiębiorstwa.

H.Jenner

CEO

S. Reiser

Head of Approbation

Pełnomocnik dokumentacja:

S. Reiser

Pokyny k złożeniu (REACH)
