| Typ produktu | Szczotka do mycia do myjki ciśnieniowej |
| Marka | Kärcher |
| Model | WB 7 Plus |
| Główne zastosowanie | Czyszczenie powierzchni malowanych, szkła, plastiku (meble ogrodowe, pojazdy, motocykle, ogrody zimowe, bramy garażowe, rolety, żaluzje) |
| Kompatybilność | Myjki ciśnieniowe Kärcher Home & Garden klasy K2 do K7 |
| Funkcje czyszczenia | Strumień płaski, pianka czyszcząca, szczotka do mycia |
| Typ przyłącza | Bagnet z nakrętką złączną |
| Maksymalna dozwolona temperatura wody | 60 °C |
| Minimalna odległość dyszy od powierzchni | 30 cm dla powierzchni wrażliwych lub malowanych |
| Zbiornik na detergent | Wbudowany, wyjmowany |
| Ochrona krawędzi | Tak, wbudowana |
| Włosie | Wbudowane, skierowane do góry podczas przechowywania |
| Konserwacja po użyciu | Opłukać zbiornik na detergent i dyszę piankową, wyczyścić szczotkę, wysuszyć z włosiem skierowanym do góry |
| Czyszczenie dyszy wysokociśnieniowej | Demontowalna, płuczalna czystą wodą |
| Środki ostrożności | Nie używać w pobliżu osób lub zwierząt; uruchamiać tylko z odpowiedniej odległości; nie obracać pierścienia regulacyjnego pod ciśnieniem |
| Przechowywanie | Chronić przed mrozem, włosie skierowane do góry |
| Gwarancja | Zgodnie z warunkami danego kraju, wady materiałowe lub produkcyjne |
| Akcesoria i części zamienne | Dostępne na www.kaercher.com |
Często zadawane pytania - WB 7 Plus Kärcher
Pytania użytkowników dotyczące WB 7 Plus Kärcher
0 pytanie dotyczące tego urządzenia. Odpowiedz na te, które znasz, lub zadaj własne.
Zadaj nowe pytanie dotyczące tego urządzenia
Pobierz instrukcję dla swojego Odkurzacz w formacie PDF za darmo! Znajdź swoją instrukcję WB 7 Plus - Kärcher i weź swoje urządzenie elektroniczne z powrotem w ręce. Na tej stronie opublikowane są wszystkie dokumenty niezbędne do korzystania z urządzenia. WB 7 Plus marki Kärcher.
INSTRUKCJA OBSŁUGI WB 7 Plus Kärcher
| Ogólne wskazówki | 75 |
| Wskazówki dotyczące bezpieczeństwa | 76 |
| Ilustracje i opisy w niniejszej instrukcji obsługi | 76 |
| Ochrona środowiska | 76 |
| Zastosowanie zgodne z przeznaczeniem | 76 |
| Akcesoria i części zamienne | 76 |
| Zakres dostawy | 76 |
| Opis urządzenia | 76 |
| Uruchamianie | 76 |
| Wlewanie środka czyszczącego | 77 |
| Działanie | 77 |
| Po użyciu | 78 |
| Przechowywanie | 78 |
| Czyszczenie i konserwacja | 78 |
| Usuwanie usterek | 79 |
| Gwarancja | 79 |

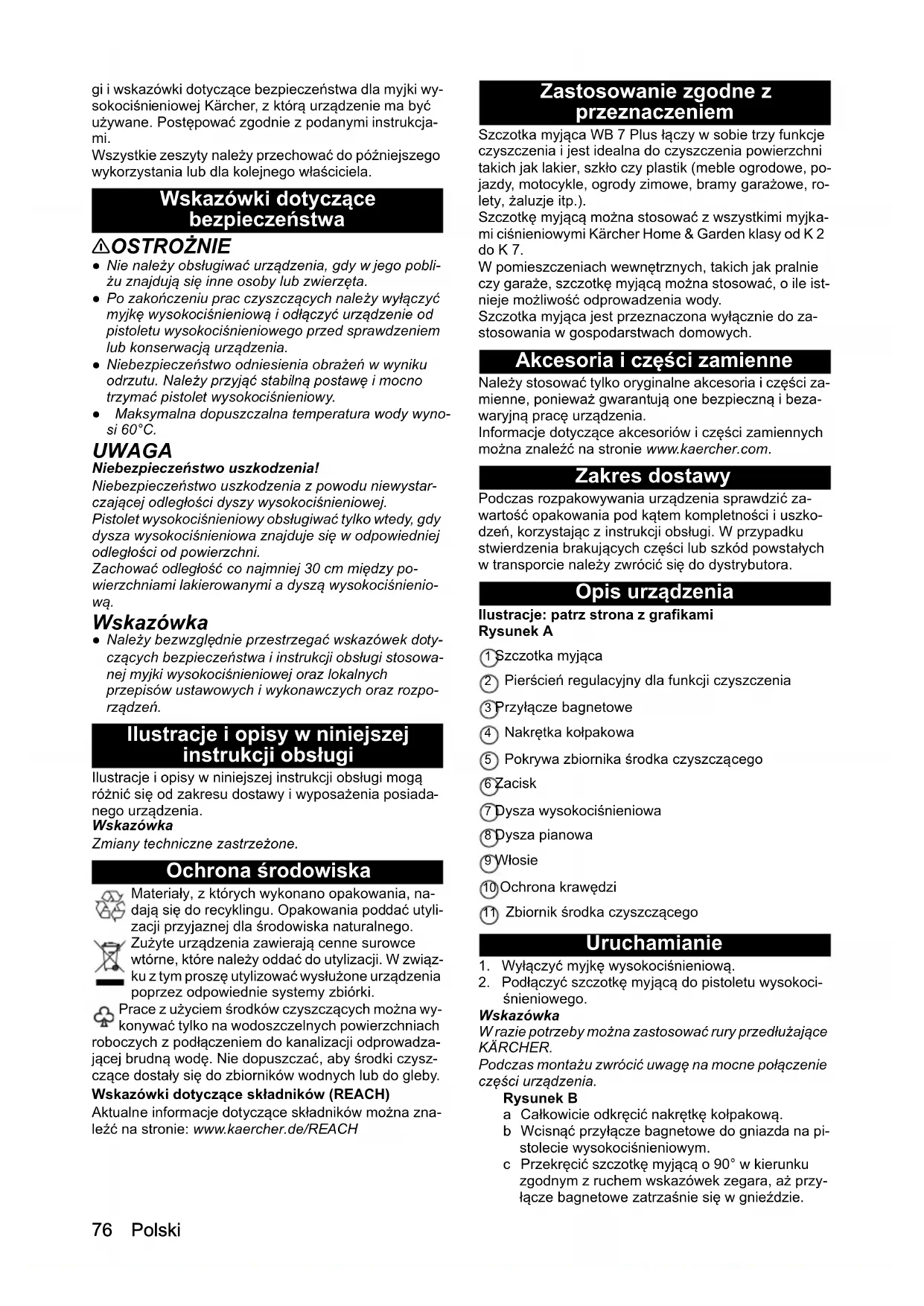

Ogólne wskazówki

Przed pierwszym użyciem urządzenia należy przeczytać niniejszą oryginalną instrukcję obsługi oraz instrukcję obsłu-
gi i wskazówki dotyczące bezpieczeństwa dla myjki wysokociśnieniowej Kärcher, z którą urządzenie ma być używane. Postępować zgodnie z podanymi instrukcja- mi.
Wszystkie zeszyty należy przechować do późniejszego wykorzystania lub dla kolejnego właściciela.
Wskazówki dotyczące bezpieczeństwa
⚠OSTROŻNIE
- Nie należy obsługiwać urządzenia, gdy w jego pobliżu znajdują się inne osoby lub zwierzęta.
- Po zakończeniu prac czyszczących należy wyłączyć myjkę wysokociśnieniową i odłączyć urządzenie od pistoletu wysokociśnieniowego przed sprawdzeniem lub konserwacją urządzenia.
- Niebezpieczeństwo odniesienia obrażeń w wyniku odrzutu. Należy przyjąć stabilną postawę i mocno trzymać pistolet wysokociśnieniowy.
- Maksymalna dopuszczalna temperatura wody wynosi 60°C.
UWAGA
Niebezpieczeństwo uszkodzenia!
Niebezpieczeństwo uszkodzenia z powodu niewystarczającej odległości dyszy wysokociśnieniowej.
Pistolet wysokociśnieniowy obsługiwać tylko wtedy, gdy dysza wysokociśnieniowa znajduje się w odpowiedniej odległości od powierzchni.
Zachować odległość co najmniej 30 cm między powierzchniami lakierowanymi a dyszą wysokociśnieniową.
Wskazówka
- Należy bezwzględnie przestrzegać wskazówek dotyczących bezpieczeństwa i instrukcji obsługi stosowanej myjki wysokociśnieniowej oraz lokalnych przepisów ustawowych i wykonawczych oraz rozporządzeń.
llustracje i opisy w niniejszej instrukcji obsługi
Ilustracje i opisy w niniejszej instrukcji obsługi mogą różnić się od zakresu dostawy i wyposażenia posiada-nego urządzenia.
Wskazówka
Zmiany techniczne zastrzeżone.
Ochrona środowiska

Materiały, z których wykonano opakowania, nadają się do recyklingu. Opakowania poddać utyli-zacji przyjaznej dla środowiska naturalnego.

Zużyte urządzenia zawierają cenne surowce wtórne, które należy oddać do utylizacji. W związku z tym proszę utylizować wysłużone urządzenia poprzez odpowiednie systemy zbiórki.
Prace z użyciem środków czyszczących można wykonywać tylko na wodoszczelnych powierzchniach roboczych z podłączeniem do kanalizacji odprowadzającej brudną wodę. Nie dopuszczać, aby środki czyszczące dostały się do zbiorników wodnych lub do gleby.
Wskazówki dotyczące składników (REACH)
Aktualne informacje dotyczące składników można znaleźć na stronie: www.kaercher.de/REACH
Zastosowanie zgodne z przeznaczeniem
Szczotka myjąca WB 7 Plus łączy w sobie trzy funkcje czyszczenia i jest idealna do czyszczenia powierzchni takich jak lakier, szkło czy plastik (meble ogrodowe, pojazdy, motocykle, ogrody zimowe, bramy garażowe, rolety, żaluzje itp.).
Szczotkę myjącą można stosować z wszystkimi myjkami ciśnieniowymi Kärcher Home & Garden klasy od K 2 do K 7.
W pomieszczeniach wewnętrznych, takich jak pralnie czy garaże, szczotkę myjącą można stosować, o ile istnieje możliwość odprowadzenia wody.
Szczotka myjąca jest przeznaczona wyłącznie do za- stosowania w gospodarstwach domowych.
Akcesoria i części zamienne
Należy stosować tylko oryginalne akcesoria i części zamienne, ponieważ gwarantują one bezpieczną i bezawaryjną pracę urządzenia.
Informacje dotyczące akcesoriów i części zamiennych można znaleźć na stronie www.kaercher.com.
Zakres dostawy
Podczas rozpakowywania urządzenia sprawdzić zawaartość opakowania pod kątem kompletności i uszkodzeń, korzystając z instrukcji obsługi. W przypadku stwierdzenia brakujących części lub szkód powstałych w transporcie należy zwrócić się do dystrybutora.
Opis urządzenia
Ilustracje: patrz strona z grafikami
Rysunek A
① Szczotka myjąca
② Pierścień regulacyjny dla funkcji czyszczenia
③ Przyłącze bagnetowe
④ Nakrętka kołpakowa
⑤ Pokrywa zbiornika środka czyszczącego
6 Zacisk
⑦ Dysza wysokociśnieniowa
⑧ Dysza pianowa
⑨ Włosie
⑩ Ochrona krawędzi
⑪ Zbiornik środka czyszczącego
Uruchamianie
- Wyłączyć myjkę wysokociśnieniową.
- Podłączyć szczotkę myjącą do pistoletu wysokociśnieniowego.
Wskazówka
W razie potrzeby można zastosować rury przedłużające KÄRCHER.
Podczas montażu zwrócić uwagę na mocne połączenie części urządzenia.
Rysunek B
a Całkowicie odkręcić nakrętkę kołpakową.
b Wcisnąć przyłącze bagnetowe do gniazda na pistolecie wysokociśnieniowym.
c Przekręcić szczotkę myjącą o 90° w kierunku zgodnym z ruchem wskazówek zegara, aż przyłącze bagnetowe zatrzaśnie się w gnieździe.
W razie potrzeby obróć szczotkę myjącą o 90° w kierunku przeciwnym do ruchu wskazówek zegara, aby włosie było skierowane do góry.
d Dokręcić nakrętkę kołpakową.
UWAGA
Niebezpieczeństwo uszkodzenia!
Niebezpieczeństwo uszkodzenia delikatnych lub lakierowanych powierzchni przez zebrane cząsteczki brudu.
Niebezpieczeństwo uszkodzenia włosia.
Nigdy nie odstawiać ani nie odkładać szczotki myjącej na włosiu, aby nie zbierać cząsteczek brudu i nie uszkodzić włosia.
Zawsze odkładać szczotkę myjącą tak, aby włosie było skierowane do góry.
Rysunek C
- Zdejmowanie szczotki myjącej odbywa się w odwrotnej kolejności.
Wlewanie środka czyszczącego
⚠ NIEBEZPIECZEŃSTWO
Zagrożenie dla zdrowia!
W przypadku niewłaściwego stosowania środka czyszczącego istnieje ryzyko poważnego uszczerbku na zdrowiu.
Przestrzegać karty charakterystyki producenta środka czyszczącego, a w szczególności wskazówek dotyczących osobistego wyposażenia ochronnego.
UWAGA
Niebezpieczeństwo uszkodzenia!
Niebezpieczeństwo uszkodzenia w przypadku zastosowania nieodpowiednich środków czyszczących.
Nie używać nieodpowiednich środków czyszczących, które mogą uszkodzić urządzenie i czyszczony przedmiot.
Wskazówka
Zalecamy stosowanie środków czyszczących Kärcher takich jak uniwersalny środek czyszczący, środek do czyszczenia tworzyw sztucznych, szampon samochodowy.
- Zwolnić pokrywę zbiornika środka czyszczącego, wyciągając ją lekko do góry z otworu wlewowego i obracając na bok.
Rysunek D
-
Przechylić szczotkę myjącą lekko w dół.
-
Włać środek czyszczący do zbiornika środka czyszczącego.
Środek czyszczący należy wlewać powoli, aby uniknąć powstawania pęcherzyków powietrza. Napełnić maksymalnie do krawędzi obudowy (strzałka).
- Obrócić z powrotem pokrywę zbiornika środka czyszczącego i wcisnąć ją do otworu wlewowego.
Działanie
Ustawianie funkcji czyszczenia
UWAGA
Niebezpieczeństwo uszkodzenia!
Obracanie pierścienia regulacyjnego funkcji czyszczenia przy uruchomionym pistolecie wysokociśnieniowym może spowodować uszkodzenie szczotki myjącej.
Nie obracać pierścienia regulacyjnego funkcji czyszczenia, gdy pistolet wysokociśnieniowy jest uruchomiony.
- Obrócić pierścień regulacyjny funkcji czyszczenia na odpowiedni symbol, aby ustawić żądaną funkcję czyszczenia.
Rysunek E

Strumień płaski
Po uruchomieniu pistoletu wysokociśnieniowego z dyszy wysokociśnieniowej wydobywa się płaski strumień.
Zastosowanie:
- Czyszczenie wstępne, rozpuszczanie większych zanieczyszczeń
- Gruntowne czyszczenie główne
- Spłukiwanie piany myjącej i rozpuszczonych zanieczyszczeń

Piana myjąca
Po uruchomieniu pistoletu wysokociśnie- niowego z dyszy pianowej wydobywa się piana myjąca.
Zastosowanie:
• Nanoszenie środków czyszczących

Szczotka myjąca
Po uruchomieniu pistoletu wysokociśnie- niowego w obszarze włosia wydostaje się woda.
Zastosowanie:
- Delikatne, mechaniczne czyszczenie główne z włosiem płukanym wodą. Rozpuszczenie i stałe spłukiwanie zanieczyszczeń, aby uniknąć uszkodzenia powierzchni.
Czyszczenie wstępne
UWAGA
Uszkodzenie powierzchni
Uszkodzenie delikatnych lub lakierowanych powierzchni z powodu niewystarczającej odległości dyszy wysokociśnieniowej.
W przypadku delikatnych lub lakierowanych powierzchni zachować odległość strumienia co najmniej 30 cm.
Nie zatrzymywać się w jednym miejscu, ale utrzymywać szczotkę myjącą stale w ruchu.
Najpierw przetestować funkcje czyszczenia w niewidocznym miejscu.
-
Ustawić funkcję „Strumień płaski”, patrz rozdział Ustawianie funkcji czyszczenia.
-
Uruchomić pistolet wysokociśnieniowy i wstępnie oczyścić powierzchnie od dołu do góry.
Rysunek F
Nakładanie piany myjącej
- Ustawić funkcję czyszczenia „Piana myjąca”, patrz rozdział Ustawianie funkcji czyszczenia.
- W przypadku pistoletów wysokociśnieniowych z regulacją ciśnienia należy ustawić najwyższy poziom ciśnienia, aby uzyskać optymalną pianę.
UWAGA
Niebezpieczeństwo uszkodzenia!
Piana myjąca może uszkodzić gorące powierzchnie i jeśli będzie pozostawać na powierzchniach zbyt długo.
Nie stosować piany myjącej na gorące powierzchnie i przestrzegać maksymalnego czasu działania.
Nie dopuszczać do zaschnięcia piany myjącej.
- Uruchomić pistolet wysokociśnieniowy i nanieść pianę myjącą od dołu do góry na czyszczone powierzchnie.
Wskazówka
Jeśli wypływ piany jest niski lub pozostała ilość w zbiorniku środka czyszczącego jest mała, przechylić dyszę piany lekko w dół, jak pokazano na rysunku, lub uzupełnić środek czyszczący.
Wskazówka
Środek czyszczący działa lepiej na suchej powierzchni.
Rysunek G
Czyszczenie szczotką myjąca
UWAGA
Uszkodzenia lakieru
Uszkodzenie powierzchni przez zabrudzoną szczotkę myjącą.
Przed użyciem szczotki upewnić się, że nie jest ona zabrudzona i nie znajdują się w niej żadne cząstki.
- Ustawić funkcję czyszczenia „Szczotka myjąca”, patrz rozdział Ustawianie funkcji czyszczenia.
UWAGA
Niebezpieczeństwo uszkodzenia!
Uszkodzenia powierzchni spowodowane większymi zabrudzeniami.
Przed każdym użyciem szczotki myjącej należy usunąć większe zabrudzenia z czyszczonych powierzchni za pomocą strumienia płaskiego, patrz rozdział Czyszczenie wstępne.
UWAGA
Niebezpieczeństwo uszkodzenia!
Niebezpieczeństwo uszkodzenia w wyniku użycia nadmiernej siły.
Prowadzić szczotkę myjącą po powierzchniach z niewielką siłą, aby uniknąć uszkodzeń spowodowanych kontaktem z obudową szczotki myjącej.
Dodatkowo ochrona krawędzi chroni przed kontaktem z delikatnymi powierzchniami.
- Uruchomić pistolet wysokociśnieniowy i oczyścić powierzchnie od dołu do góry za pomocą szczotki myjącej.
Rysunek H
Dodatkowe czyszczenie
UWAGA
Uszkodzenie powierzchni
Uszkodzenie delikatnych lub lakierowanych powierzchni z powodu niewystarczającej odległości dyszy wysokociśnieniowej.
W przypadku delikatnych lub lakierowanych powierzchni zachować odległość strumienia co najmniej 30 cm.
Nie zatrzymywać się w jednym miejscu, ale utrzymywać szczotkę myjącą stale w ruchu.
Najpierw przetestować funkcje czyszczenia w niewidocznym miejscu.
Dodatkowe czyszczenie:
-
Ustawić funkcję „Strumień płaski”, patrz rozdział Ustawianie funkcji czyszczenia.
-
Uruchomić pistolet wysokociśnieniowy i spłukać z dołu do góry pozostałe zanieczyszczenia i pianę myjącą.
Rysunek F
Po użyciu
Płukanie zbiornika środka czyszczącego i dyszy pianowej
UWAGA
Niebezpieczeństwo uszkodzenia!
Niebezpieczeństwo uszkodzenia wskutek zatkania dyszy pianowej zaschniętym środkiem czyszczącym.
Wypłukać zbiornik środka czyszczącego i dyszę pianową po każdym użyciu środka czyszczącego.
- Zwolnić pokrywę zbiornika środka czyszczącego, wyciągając ją lekko do góry z otworu wlewowego i obracając na bok.
Rysunek I
-
Przelać niewykorzystany środek czyszczący ze zbiornika z powrotem do butelki.
-
Napelnić zbiornik środka czyszczącego mniej więcej do połowy czystą wodą, przechylić i opróżnić.
-
Napelnić zbiornik środka czyszczącego czystą woda.
-
Przekręcić pierścień regulacyjny funkcji czyszczenia w pozycję „Piana myjąca”.
-
Uruchomić pistolet wysokociśnieniowy na ok. 15 sekund.
Dysza pianowa jest płukana.
-
Opróżnić zbiornik środka czyszczącego.
-
Obrócić z powrotem pokryw ę zbiornika środka czyszczącego i wcisnąć ją do otworu wlewowego.
Czyszczenie szczotki myjącej
Po każdym użyciu dokładnie wyczyść szczotkę myjącą i pozostawić do wyschnięcia.
-
Zdjąć szczotkę myjącą z pistoletu wysokociśnieniowego, patrz rozdział Uruchamianie.
-
Dokładnie wypłukać szczotkę myjącą czystą wodą, zwłaszcza włosie.
Rysunek J
UWAGA
Niebezpieczeństwo uszkodzenia!
W przypadku odłożenia szczotki myjącej na włosiu istnieje niebezpieczeństwo trwałego odkształcenia.
Nie odkładać urządzenia na włosiu.
- Energicznie wstrząsnąć szczotką myjącą i odłożyć ją tak, aby włosie było skierowane do góry.
Rysunek K
- Pozostawić szczotkę myjącą do całkowitego wyschnięcia.
Przechowywanie
UWAGA
Niebezpieczeństwo uszkodzenia!
W przypadku odłożenia szczotki myjącej na włosiu istnieje niebezpieczeństwo trwałego odkształcenia.
Nie odkładać urządzenia na włosiu.
Oczyszczoną, suchą szczotkę myjącą z włosiem skierowanym do góry przechowywać w miejscu zabezpieczonym przed mrozem.
Rysunek K
Czyszczenie i konserwacja
Demontaż/montaż dyszy wysokociśnieniowej
-
Zdjąć szczotkę myjącą z pistoletu wysokociśnieniowego, patrz rozdział Uruchamianie.
-
Zdemontować dyszę wysokociśnieniową ze szczotki myjącej.
Rysunek L
⚠OSTROŻNIE
Niebezpieczeństwo odniesienia obrażeń
Podczas używania śrubokrętów istnieje ryzyko powstania ran klutych i ciętych, a także szkód materialnych na skutek poślizgu.
Ostrożnie używać śrubokręta.
a Wyciągnąć zacisk za pomocą śrubokręta.
b Wyjąć dyszę wysokociśnieniową.
- Zamontować dyszę wysokociśnieniową w szczotce myjącej w odwrotnej kolejności.
Czyszczenie dyszy wysokociśnieniowej
-
Zdemontować dyszę wysokociśnieniową, patrz rozdział Demontaż/montaż dyszy wysokociśnieniowej.
-
Przepłukać dyszę wysokociśnieniową czystą wodą w obu kierunkach. Wymienić uszkodzoną dyszę wysokociśnieniową.
-
Zamontować dyszę wysokociśnieniową, patrz rozdział Demontaż/montaż dyszy wysokociśnieniowej.
Usuwanie usterek
Usterki mają często proste przyczyny, które można usunąć samodzielnie, korzystając z poniższego przeglądu. W razie wątpliwości lub wystąpienia usterek innych niż
wymienione należy skontaktować się z autoryzowanym serwisem.
| Błąd | Przyczyna | Sposób usunięcia |
| Myjka wysokociśnieniowa nie wytwarza ciśnienia lub pulsuje. | Dysza wysokociśnieniowa jest zatkana lub uszkodzona. | 1. Zdemontować dyszę wysokociśnieniową, patrz rozdział Demontaż/montaż dyszy wysokociśnieniowej.2. Sprawdzić, czy dysza wysokociśnieniowa nie jest zatkana i w razie potrzeby wyczyścić, patrz rozdział Czyszczenie dyszy wysokociśnieniowej.3. Sprawdzić, czy dysza wysokociśnieniowa nie jest uszkodzona i w razie potrzeby wymienić.4. Szczotkę myjącą bez dyszy wysokociśnieniowej przepłukać czystą wodą.5. Zamontować dyszę wysokociśnieniową, patrz rozdział Demontaż/montaż dyszy wysokociśnieniowej. |
| Z dyszy pianowej nie wypływa piana myjąca lub wypływa jej zbyt mało. | Pierścień regulacyjny funkcji czyszczenia nie jest obrócony do pozycji „Piana myjąca”. | 1. Obrócić pierścień regulacyjny funkcji czyszczenia do pozycji „Piana myjąca”, patrz rozdział Ustawianie funkcji czyszczenia. |
| Brak lub zbyt mało środka czyszczącego w zbiorniku środka czyszczącego. | 1. Włać odpowiedni środek czyszczący do zbiornika środka czyszczącego, patrz rozdział Wlewanie środka czyszczącego. | |
| Zbiornik środka czyszczącego i dysza pianowa nie zostały przepłukane czystą wodą po użyciu i są zatkane zaschniętym środkiem czyszczącym. | 1. Włać z powrotem środek czyszczący do zbiornika środka czyszczącego, patrz rozdział Ptłukanie zbiornika środka czyszczącego i dyszy pianowej.2. Napełnić zbiornik środka czyszczącego czystą, zimną wodą.3. Przekręcić pierścień regulacji funkcji czyszczenia w pozycję „Piana myjąca” i uruchomić pistolet wysokociśnieniowy, aby przepłukać dyszę pianową.4. Jeśli piana nadal nie wypływa, otworzyć pokrywę zbiornika środka czyszczącego i zanurzyć szczotkę myjącą całkowicie w czystej, zimnej wodzie na 1 godzinę.5. Napełnić zbiornik środka czyszczącego czystą, zimną wodą i uruchomić pistolet wysokociśnieniowy na ok. 30 sekund w celu przepłukania dyszy pianowej.6. Opróżnić zbiornik środka czyszczącego.7. Włać środek czyszczący do zbiornika środka czyszczącego, patrz rozdział Wlewanie środka czyszczącego. |
Gwarancja
W każdym kraju obowiązują warunki gwarancji określone przez dystrybutora. Ewentualne usterki urządzenia usuwane są w okresie gwarancji bezpłatnie, o ile spowodowane są błędem materiałowym lub produkcyjnym. W sprawach napraw gwarancyjnych prosimy kierować się z dowodem zakupu do dystrybutora lub do autoryzowanego punktu serwisowego. (Adres znajduje się na odwrocie)
Cuprins
d Prisukite gaubiamają veržlę.
