INSTRUKCJA OBSŁUGI Xpedition Kinderkraft

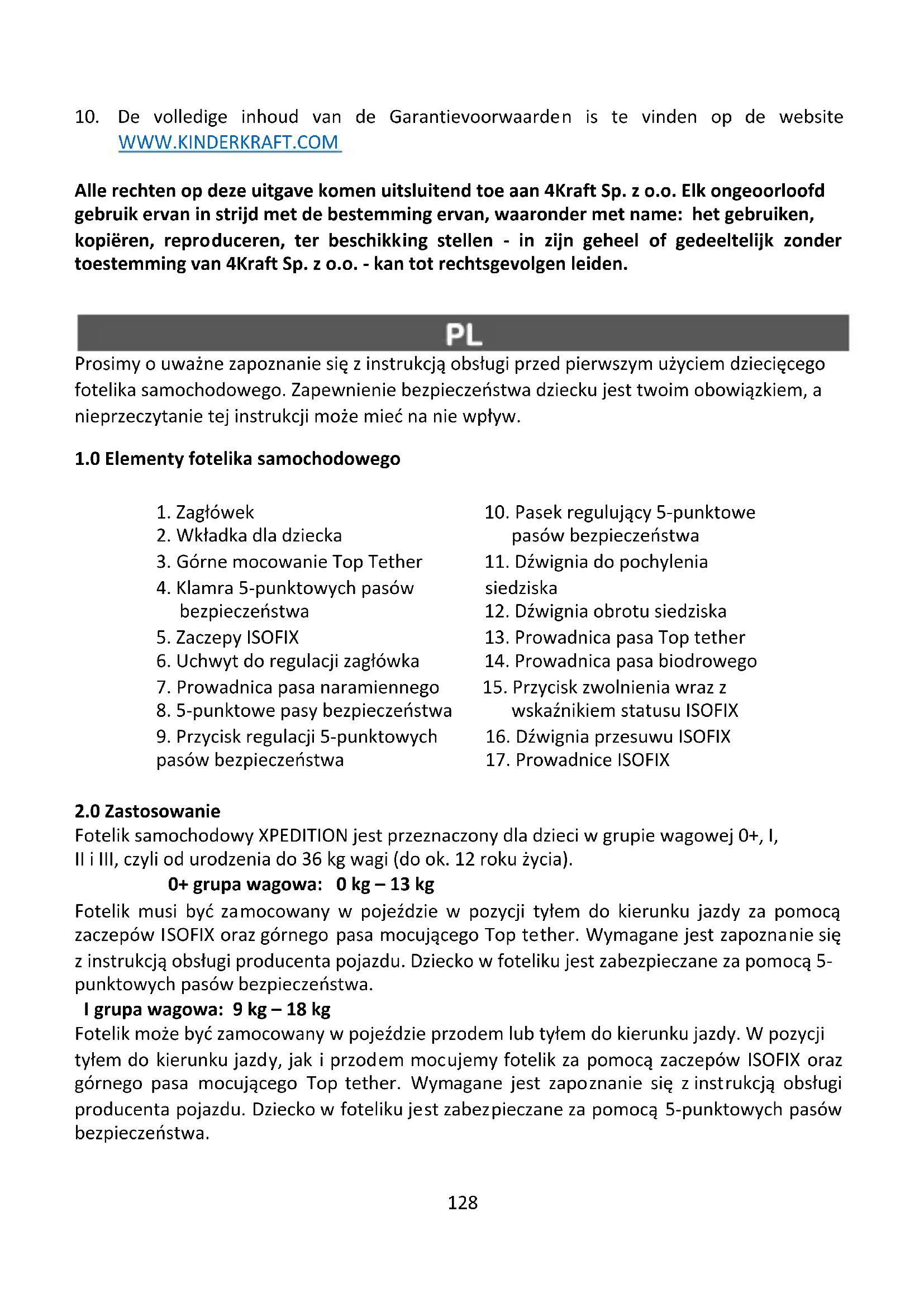

1.0 Elementy fotelika samochodowego

2. Wkładka dla dziecka

3. Górne mocowanie Top Tether

4. Klamra 5-punktowych pasów

6. Uchwyt do regulacji zagłówka

7. Prowadnica pasa naramiennego

8. 5-punktowe pasy bezpieczeństwa

9. Przycisk regulacji 5-punktowych

pasów bezpieczeństwa

10. Pasek regulujący 5-punktowe

pasów bezpieczeństwa

12. Dźwignia obrotu siedziska

13. Prowadnica pasa Top tether

14. Prowadnica pasa biodrowego

15. Przycisk zwolnienia wraz z

wskaźnikiem statusu ISOFIX

16. Dźwignia przesuwu ISOFIX

Fotelik samochodowy XPEDITION jest przeznaczony dla dzieci w grupie wagowej 0+, I, II i III, czyli od urodzenia do 36 kg wagi (do ok. 12 roku życia). 0+ grupa wagowa: 0 kg – 13 kg Fotelik musi być zamocowany w pojeździe w pozycji tyłem do kierunku jazdy za pomocą zaczepów ISOFIX oraz górnego pasa mocującego Top tether. Wymagane jest zapoznanie się z instrukcją obsługi producenta pojazdu. Dziecko w foteliku jest zabezpieczane za pomocą 5- punktowych pasów bezpieczeństwa. I grupa wagowa: 9 kg – 18 kg Fotelik może być zamocowany w pojeździe przodem lub tyłem do kierunku jazdy. W pozycji tyłem do kierunku jazdy, jak i przodem mocujemy fotelik za pomocą zaczepów ISOFIX oraz górnego pasa mocującego Top tether. Wymagane jest zapoznanie się z instrukcją obsługi producenta pojazdu. Dziecko w foteliku jest zabezpieczane za pomocą 5-punktowych pasów bezpieczeństwa.129 II grupa wagowa: 15 kg – 25 kg III grupa wagowa: 22 kg – 36 kg W przypadku dzieci w grupach wagowych II i III (od 15 kg do 36 kg) 5-punktowe pasy bezpieczeństwa należy ukryć (patrz punkt 6.0) i zapinać dziecko przy użyciu 3-punktowych pasów bezpieczeństwa dla dorosłych z dodatkowymi zaczepami ISOFIX lub na same 3- punktowe pasy bezpieczeństwa dla dorosłych, patrz punkt 5.3, 5.4. Wymagane jest zapoznanie się z instrukcją obsługi producenta pojazdu.

ECE Mocowanie fotelika Orientacja fotelika Kategoria Pozycja fotela (rys. A.1.1, A.1.2) Waga

ISOFIX + górne mocowanie Top tether tyłem Pół-uniwersalna

ISOFIX + górne mocowanie Top tether Pół-uniwersalna

ISOFIX + górne mocowanie Top tether przodem Uniwersalna ISOFIX

9 kg – 18 kg II, III ISOFIX + 3 punktowy pas samochodowy Pół-uniwersalna

II, III 3-punktowym pasem pojazdu Uniwersalna

3.0 Instrukcje bezpieczeństwa

Prosimy poświęcić kilka minut na przeczytanie niniejszej instrukcji obsługi w celu zapewnienia należytego bezpieczeństwa dziecku. Wiele łatwych do uniknięcia urazów powodowanych jest przez lekkomyślne i niewłaściwe używanie fotelika.

• NIE WOLNO umieszczać fotelika dziecięcego na siedzeniach wyposażonych w aktywną, przednią poduszkę powietrzną, gdyż może to być niebezpieczne. Nie dotyczy to bocznych poduszek powietrznych.

• W przypadku zamontowania fotelika na przednim siedzeniu, należy wyłączyć poduszkę powietrzną. Zaleca się montowanie fotelika jedynie na tylnych siedzeniach samochodu. Wskazówki na temat przydatności siedzenia samochodu do użycia z fotelikiem dziecięcym można znaleźć w podręczniku użytkowania samochodu.130

• Nadaje się do instalacji jedynie wówczas, gdy homologowane pojazdy wyposażone są w trzypunktowe, wyposażone w zwijacz pasy bezpieczeństwa, które uzyskały homologację zgodnie z regulaminem ONZ/EKG nr 16 lub innymi równoważnymi normami.

• Pamiętaj, aby wszelkie pasy mocujące fotelik do pojazdu były napięte; 5-punktowe pasy bezpieczeństwa przytrzymujące dziecko były dopasowane do budowy jego ciała oraz by pasy nie były poskręcane.

• Fotelik należy wymienić, jeśli został on poddany gwałtownym obciążeniom działającym podczas wypadku drogowego.

• Fotelika nie wolno poddawać żadnym modyfikacjom.

• Fotelik dziecięcy należy chronić przed bezpośrednim działaniem słońca, inaczej nagrzane elementy mogą oparzyć twoje dziecko.

• Nigdy nie zostawiaj dziecka w foteliku bez opieki.

• Należy zwrócić uwagę na to, aby bagaże i inne przedmioty były wystarczająco zabezpieczone, w szczególności na półce pod tylną szybą, gdyż w razie zderzenia mogą one spowodować obrażenia ciała.

• Fotelik nie może być używany bez tapicerki.

• Nie należy używać zamiennych tapicerek, innych niż te, rekomendowane przez producenta, ponieważ stanowi ona integralną częścią systemu bezpieczeństwa fotelika.

• Zaleca się zachowanie instrukcji obsługi fotelika przez cały okres jego użytkowania.

• Nie należy stosować innych punktów mocowań niż punkty opisane w instrukcji i oznaczone na foteliku dla dzieci.

• Wszystkie twarde elementy oraz plastikowe części fotelika dla dzieci należy umieścić i zainstalować w taki sposób, by w normalnych warunkach eksploatacji pojazdu nie mogły zostać uwięzione przez przesuwne siedzenie lub drzwi pojazdu.

• Regularnie sprawdzaj stan techniczny 5-punktowych pasów bezpieczeństwa, szczególną uwagę zwróć na punkty mocowania, szwy, oraz elementy regulujące.

• Zaprzestań korzystać z fotelika, jeżeli jego części uległy uszkodzeniu lub obluzowaniu.

• W przypadku wystąpienia sytuacji awaryjnej ważne jest szybkie rozpięcie pasów bezpieczeństwa. Oznacza to, że przycisk zwalniający 5-punktowe pasy bezpieczeństwa nie jest w pełni zabezpieczony, dopilnuj, aby twoje dziecko nie bawiło się klamrą.

• Tył oparcia fotelika musi opierać się o oparcie fotela samochodu. Należy przy tym zwrócić uwagę, aby poprzez zagłówek samochodowy nie doszło do powstania niechcianego odstępu między oparciem fotelika a oparciem fotela pojazdu. Niektóre zagłówki samochodowe stanowią przeszkodę przy montażu fotelika samochodowego i dlatego należy je najpierw zdemontować.

• Zwrócić uwagę na to, aby pas był prawidłowo przeprowadzony w prowadnicach. Klamra samochodowego pasa bezpieczeństwa musi znajdować się poniżej prowadnicy pasa w foteliku (klamra nie może dotykać prowadnicy). W przypadku wątpliwości odnośnie tego punktu skontaktuj się z producentem fotelika.

• Należy dawać dziecku dobry przykład i zawsze przypinać się pasami. Zagrożenie dla dziecka może stanowić również osoba dorosła nieprzypięta pasami bezpieczeństwa.

• Przed każdą podróżą samochodem upewnij się, że fotelik jest poprawnie przymocowany.131

• Fotelik należy zabezpieczyć także wtedy, gdy nie jest używany. Niezamocowany fotelik może nawet przy awaryjnym hamowaniu spowodować obrażenia ciała pasażerów.

4. Zabezpieczanie dziecka

Wkładka do dziecka poprawia wygodę i daje dodatkowe oparcie w przypadku bardzo małych dzieci. Zalecamy używanie dolnej części, jak i górnej części, pełniącą funkcję poduszki dla główki dziecka aż dziecko nie osiągnie wagi 5 kg (rys. A.1a). Po osiągnięciu przez dziecko 5 kg zalecamy odczepić górną część (rys. A.1b). Zalecamy używanie dodatkowej wkładki aż dziecko nie osiągnie wagi 12 kg. Po osiągnięciu przez dziecko wagi 12 kg wkładkę należy usunąć (rys. A.1c). Pamiętaj: Wkładkę dla dziecka, poduszki ochronne należy przechowywać w bezpiecznym miejscu do wykorzystania na przyszłość. UWAGA! Należy używać wyłącznie tej oryginalnej wkładki Kinderkraft Xpedition. Ta wkładka jest przeznaczona wyłącznie do użytku z fotelikiem Xpedition.

4.1 Wysokość zagłówka i pasów naramiennych

Dla grupy wagowej 0+ i 1, gdy korzystamy z 5-punktowych pasów bezpieczeństwa, aby ustawić wysokość zagłówka:

• Jednocześnie przytrzymaj, przycisk regulujący 5-punktowe pasy bezpieczeństwa (9) a następnie poluzuj pasy, pozwoli to swobodniej regulować wysokością zagłówka.

• Przytrzymaj uchwyt do regulacji zagłówka (6), który znajduje się z tyłu zagłówka. Jeżeli chcesz podnieść zagłówek pociągnij uchwyt delikatnie w górę. Wyreguluj zagłówek do żądanej wysokości. Gdy wysokość zostanie wyregulowana, należy puścić uchwyt regulujący, zagłówek zostanie zablokowany w wybranej pozycji.

• Obniżyć wysokość zagłówka można poprzez wciśnięcie uchwytu do regulacji wysokości (6). Gdy wysokość zostanie wyregulowana, należy puścić uchwyt regulujący, zagłówek zostanie zablokowany w wybranej pozycji. Umieść fotelik na siedzeniu pojazdu. Umieść dziecko w foteliku i sprawdź wysokość zagłówka. Odpowiednią wysokość pasów naramiennych ustawiamy tak, aby pas wchodził w oparcie fotelika nieco powyżej lub na równi z ramionami dziecka. Należy dopilnować, aby pasy naramienne były dobrze dopasowane do ramion dziecka (rys. A.1.d). UWAGA! Jeśli to konieczne, powtórz czynność regulacji wysokości zagłówka, aż do osiągnięcia optymalnej wysokości pasów naramiennych. Dla grupy wagowej II i III, gdy mamy ukryte 5-punktowe pasy bezpieczeństwa i korzystamy z 3-punktowych pasów bezpieczeństwa dla dorosłych, aby ustawić wysokość zagłówka:

• Chwyć uchwyt do regulacji zagłówka (6), który znajduje się z tyłu zagłówka. Jeżeli chcesz podnieść zagłówek pociągnij uchwyt delikatnie w górę. Wyreguluj zagłówek do żądanej wysokości. Gdy wysokość zostanie wyregulowana, należy puścić uchwyt regulujący, zagłówek zostanie zablokowany w wybranej pozycji. UWAGA! Jeśli to konieczne, należy poluzować ukryte 5-punktowe pasy bezpieczeństwa, pozwoli to swobodniej regulować wysokością zagłówka.132

• Obniżyć wysokość zagłówka można poprzez wciśnięcie uchwytu do regulacji wysokości. Gdy wysokość zostanie wyregulowana, należy puścić uchwyt regulujący, zagłówek zostanie zablokowany w wybranej pozycji. UWAGA! Pamiętaj o tym, żeby lekko naciągnąć ukryte 5-punktowe pasy bezpieczeństwa (8) pasem regulacyjnym, aż pasy bezpieczeństwa będą leżeć płasko na oparciu fotelika. Umieść fotelik na siedzeniu pojazdu. Umieść dziecko w foteliku i sprawdź wysokość zagłówka. Pas naramienny powinien przejść między ramieniem a szyją dziecka. Prawidłowo ustawiony zagłówek zapewnia optymalne rozmieszczenie części naramiennej pasa samochodowego i zapewnia dziecku ochronę oraz komfort (rys. A.1.3). UWAGA! Jeśli to konieczne, powtórz czynność regulacji wysokości zagłówka, aż do osiągnięcia optymalnej wysokości.

4.2 Dostosowanie oparcia / Regulacja nachylenia oparcia

• Kąt nachylenia fotelika można regulować (rys. A.1.4) za pomocą dźwigni (11). Pociągnij dźwignię, a następnie przesuń siedzenie. Puść dźwignię w wymaganej pozycji. Porusz lekko siedziskiem, aż usłyszysz wyraźny odgłos „kliknięcia” – siedzisko zostało zabezpieczone w wybranej pozycji. UWAGA! W grupach 0+ i I (do 18kg) z fotelikiem zamontowanym tyłem do kierunku jazdy, należy korzystać z pozycji „1” najbardziej leżąca (rys. A.1.1). W grupie I (9kg-18kg) oraz w grupach II i III (15kg - 36kg) z fotelikiem zamontowanym przodem do kierunku jazdy, można korzystać z pozycji od „1” do „4”. (rys. A.1.2).

4.3 Zabezpieczanie dziecka za pomocą 5-punktowych pasów bezpieczeństwa

• Poluzuj do końca pasy bezpieczeństwa naciskając przycisk (9) i pociągając pasy bezpieczeństwa. Pamiętaj! Nie należy pociągać za poduszki naramienne.

• Rozepnij klamrę (4). Umieść 5-punktowe pasy bezpieczeństwa po bokach fotelika (rys. B.1). Umieść dziecko w foteliku.

• Wyreguluj zagłówek do wzrostu dziecka (patrz punkt 4.1).

• Złóż ze sobą oba zatrzaski klamry, aby zazębić je i włóż je do klamry (4), aż usłyszysz "kliknięcie".

4.4 Zaciskanie 5-punktowych pasów bezpieczeństwa

• Pociągnij za paski naramienne, aby wyeliminować luz odcinka biodrowego, dzięki czemu pas będzie leżeć płasko.

• Naciągnij 5-punktowe pasy bezpieczeństwa pasem regulacyjnym (10), do momentu aż pasy będą leżeć płasko na ciele dziecka i blisko niego. Należy dopilnować, aby pasy naramienne były dobrze dopasowane do ramion dziecka. Właściwe naprężenie jest zapewnione, jeśli w przestrzeni pomiędzy pasem naramiennym a klatką piersiową dziecka jest możliwe włożenie maksimum jednego palca (ok. 1 cm) pomiędzy pasami a ciałem dziecka (rys. A.1.5). UWAGA! 5-punktowe pasy bezpieczeństwa odcinka biodrowego muszą być ustawione możliwie nisko na biodrach dziecka. Zwróć uwagę, żeby pasy nie były poskręcane.133

4.5 Mechanizm rotacyjny

• Montując fotelik tyłem do kierunku jazdy, dla dzieci z grupy wagowej 0+/I (do 18 kg) w systemie mocowania ISOFIX i górnego pasa mocującego Top tether, aby zachować funkcjonalność systemu rotacyjnego i go nie blokować, należy poprowadzić pas górnego mocowanie Top tether po wewnętrznej stronie samochodu (rys. A.1.6, A.1.7).

• Obróć fotelik za pomocą dźwigni obrotu siedziska (12), dzięki tej funkcji w łatwy sposób umieścisz i wyjmiesz dziecko z fotelika. WAŻNE! Pamiętaj o kolejności wykonywanych czynności podczas umieszczania dziecka w foteliku. Obróć fotelik, umieść dziecko w foteliku, zabezpiecz dziecko 5-punktowym pasem bezpieczeństwa, wykonaj obrót tak aby fotelik znajdował się tyłem do kierunku jazdy. Należy zweryfikować czy funkcja obrotowa poprawnie została zablokowana. W tym celu sprawdź kolor wskaźnika przy dźwigni obrotu siedziska (12) - kolor zielony potwierdza zablokowanie funkcji obrotu siedziska. Sprawdź czy pas Top tether jest prawidłowo naciągnięty, prawidłowe naciągnięcie pasa wskaże zielony kolor na wskaźniku (rys. A.1.8).

5. Montaż fotelika w pojeździe dla poszczególnych grup wagowych.

5.0 Montaż w pojeździe

W przypadku nagłego hamowania lub wypadku, osoby niezapięte w pasy bezpieczeństwa mogą spowodować obrażenia pozostałych pasażerów. Zawsze należy sprawdzić, czy:

• Oparcia foteli w pojeździe są zablokowane (tj. zatrzaśnięta jest blokada składanego oparcia tylnego siedzenia).

• Wszystkie przedmioty ciężkie i posiadające ostre krawędzie są zabezpieczone (np. na tylnej półce).

• Wszyscy pasażerowie zapięli pasy bezpieczeństwa.

• Fotelik jest zawsze zabezpieczony, nawet jeśli dziecko nie jest w nim przewożone. Zabezpieczenie pojazdu Poszewki foteli w niektórych pojazdach mogą być wykonane z delikatnych materiałów, na których fotelik może pozostawić ślady. Można ich uniknąć umieszczając pod fotelikiem koc lub ręcznik.

5.1 Instalacja fotelika tyłem do kierunku jazdy, dla dzieci z grupy wagowej 0+/I (do 18 kg) w

systemie mocowania ISOFIX i górnego pasa mocującego (ang. „Top tether”). WAŻNE! W instrukcji pojazdu podano lokalizację punktów mocowania ISOFIX i górnego pasa mocującego oraz inne niezbędne informacje dotyczące montowania fotelika w samochodzie. Użytkownik musi KONIECZNIE przeczytać instrukcję z pojazdu.

• Przed zamontowaniem fotelika należy zdjąć osłonę znajdującą się na zaczepach ISOFIX (o ile nie została zdjęta wcześniej), w tym celu przesuń przycisk zwolnienia ISOFIX (15), system uwolni osłonę, którą należy zdjąć (rys. A. 2.1, A.2.2)

• Fotelik należy umieścić na siedzeniu samochodu w bliskiej odległości od oparcia.134

• Proszę przesunąć zaczepy ISOFIX (5) na ich maksymalną długość poprzez odblokowanie i przytrzymanie dźwigni przesuwu (16) (rys. A.3) a następnie wysunięcie zaczepów (rys. A.3.1). Czynność należy wykonać po obu stronach fotelika.

• Zamocuj prowadnice ISOFIX na złączach fotela (A.4a)

• Wysunięte zaczepy ISOFIX należy połączyć do mocowań w fotelu samochodowym aż do momentu charakterystycznego kliknięcia (rys. A.4b). Po poprawnym montażu ISOFIX wskaźnik na przycisku (15) zmieni się z barwy czerwonej na zieloną, zweryfikuj poprawny montaż czy wskaźniki są koloru zielonego (rys. A.5).

• UWAGA! Zaczepy blokujące są prawidłowo zamocowane tylko wtedy, gdy oba znaczniki przycisków są całkowicie zielone.

• Gdy fotelik jest poprawnie zamontowany za pomocą zaczepów ISOFIX, należy ustawić w go kierunku przeciwnym do kierunku jazdy. Wciśnij dźwignię obrotu siedziska (12) (rys. A.6) oraz wykonaj obrót fotelika tak by jego pozycja była przeciwna do kierunku jazdy samochodu (rys. A.7), poprawnie zablokowaną pozycję wskaże zielony kolor identyfikatora przy dźwigni obrotu siedziska (12).

• Po wykonaniu czynności związanych z ustawieniem kierunku jazdy fotelika należy ustawić odchylenie oparcia fotelika. Poprzez przytrzymanie dźwigni do pochylania siedziska (11) (rys. A.8), fotelik należy ustawić w pozycji „1” – najbardziej pochyłej (rys. A.9).

• Wyreguluj zagłówek do wzrostu dziecka (patrz punkt 4.1).

• Tak ustawiony fotelik należy dosunąć do siedziska samochodowego poprzez wywieranie mocnego równego nacisku po obu stronach fotelika w kierunku oparcia, tak by fotelik jak największą powierzchnią przylegał do oparcia siedziska samochodu (rys. A.10). Po wykonaniu czynności związanych z dosunięciem fotelika do oparcia siedziska należy chwycić za podstawę zintegrowanej bazy fotelika i tym samym docisnąć zaczepy ISOFIX, wykonując ruch (lewo- prawo) (rys. A.10.1). Wykonując te czynności upewniasz się, że fotelik jest bezpiecznie zamocowany .

• Chwyć fotelik i sprawdź, czy jest dobrze zamocowany bez luzów. Jeśli się rusza, a zaczepy ISOFIX się nie wysuwają, należy powtórzyć wcześniejsze czynności, skontroluj czy oba wskaźniki ISOFIX są całkowicie zielone.

• Z tyłu fotelika znajduje się pas górnego mocowanie Top tether (3) z hakiem. Proszę nacisnąć przycisk i pociągnąć za klamrę regulatora (rys A.11), zwolnić górne mocowanie Top tether do odpowiedniej długości. Top tether należy włożyć do jednej z prowadnic (13) znajdujących się z tyłu skorupy fotelika (rys. A.1.6, A.1.7). UWAGA! Zapoznaj się z prawidłowym poprowadzeniem górnego pasa mocującego Top tether, aby zachować funkcję rotacji fotelika (patrz pkt. 4.5)

• Załóż hak mocujący pasa na punkt mocowania pojazdu, zalecany w instrukcji pojazdu.

• Na koniec należy naciągnąć pas górnego mocowania Top tether, aż na wskaźniku pojawi się kolor zielony (rys. A.12). Pas powinien przechodzić pod zagłówkiem od siedziska w samochodzie. UWAGA: Należy upewnić się, że pozycja fotelika jest dobrze ustalona i stabilna. Sprawdzić górne mocowanie Top tether oraz upewnić się, że pas mocowania został prawidłowo poprowadzony.135

• Zabezpiecz dziecko w foteliku zgodnie z punktami 4.3 i 4.4.

5.2 Instalacja fotelika przodem do kierunku jazdy, dla dzieci z I grupy wagowej (9 kg-18 kg)

w systemie mocowania ISOFIX i górnego pasa mocującego (ang. „Top tether”). WAŻNE! W instrukcji pojazdu podano lokalizację punktów mocowania ISOFIX i górnego pasa mocującego oraz inne niezbędne informacje dotyczące montowania fotelika w samochodzie. Użytkownik musi KONIECZNIE przeczytać instrukcję z pojazdu.

• Przed zamontowaniem fotelika należy zdjąć osłonę z zaczepów ISOFIX (o ile nie została zdjęta wcześniej), w tym celu przesuń przycisk zwolnienia ISOFIX (15) system uwolni osłonę, którą, należy zdjąć (rys. A.2.1, A.2.2)

• Fotelik należy umieścić na siedzeniu samochodu w bliskiej odległości od oparcia.

• Proszę przesunąć zaczepy ISOFIX (5) na ich maksymalną długość poprzez odblokowanie dźwigni przesuwu (16) (rys. A.3, A.3.1). Czynność należy wykonać po obu stronach fotelika.

• Zamocuj prowadnice ISOFIX na złączach fotela (A.4a)

• Wysunięte zaczepy ISOFIX należy połączyć z elementami znajdującymi się w samochodzie aż do momentu charakterystycznego kliknięcia (rys. A.4b). Po poprawnym montażu zaczepów ISOFIX (5) wskaźnik na przycisku (15) zmieni się z barwy czerwonej na zieloną, zweryfikuj poprawny montaż czy wskaźniki są koloru zielonego (rys. A.5).

• UWAGA! Zaczepy blokujące są prawidłowo zamocowane tylko wtedy, gdy oba znaczniki przycisków są całkowicie zielone.

• Gdy fotelik jest poprawnie zamontowany za pomocą zaczepów ISOFIX (5), należy ustawić go przodem do kierunku jazdy. Wciśnij dźwignię obrotu siedziska (12); (rys. A.6), aby obrócić fotelik zgodnie z kierunkiem jazdy (rys. A.7.1), poprawnie zablokowaną pozycję wskaże zielony kolor identyfikatora przy dźwigni obrotu siedziska (12).

• Po wykonaniu czynności związanych z ustawieniem kierunku jazdy fotelika należy ustawić odchylenie oparcia fotelika, poprzez przytrzymanie dźwigni do pochylania siedziska (11); (rys. A.8), fotelik należy ustawić w dogodnej pozycji od „1” do „4”. (rys. A.9.1).

• UWAGA! Każde zmiana pochylenia oparcia w trakcie użytkowania fotelika, wymaga ponownego dostosowania długości pasa górnego mocowania Top tether.

• Pas górnego mocowania Top tether (3) z hakiem połóż na zagłówku fotelika.

• Tak ustawiony fotelik należy dosunąć do siedziska samochodowego poprzez wywieranie mocnego równego nacisku po obu stronach fotelika w kierunku oparcia tak by fotelika jak największą powierzchnią przylegał do oparcia siedziska samochodu (rys. A.10.2). Po wykonaniu czynności związanych z dosunięciem fotelika do oparcia siedziska należy chwycić za podstawę zintegrowanej bazy fotelika i tym samym docisnąć zaczepy ISOFIX, wykonując ruch (lewo-prawo) (rys A.10.3). Wykonując te czynności upewniasz się, że fotelik jest bezpiecznie zamocowany (rys. A.10.4).

• Chwyć fotelik i sprawdź, czy jest dobrze zamocowany bez luzów. Jeśli się rusza, a zaczepy ISOFIX się nie wysuwają, należy powtórzyć wcześniejsze czynności, skontroluj czy oba wskaźniki ISOFIX są całkowicie zielone.136

• Naciśnij przycisk zwalniający klamry regulatora (rys. A.11), żeby dostosować długość górnego pasa mocującego. Długość pasa musi pozwalać na nałożenie haka na punkt mocowania znajdujący się z tyłu fotela pojazdu.

• Załóż hak mocujący pasa na punkt mocowania pojazdu, zalecany w instrukcji pojazdu.

• Na koniec należy naciągnąć pas górnego mocowania Top tether, aż na wskaźniku pojawi się kolor zielony (rys. A.12). Pas powinien przechodzić pod zagłówkiem od siedziska w samochodzie.

• Umieść dziecko w foteliku wyreguluj zagłówek do wzrostu dziecka (patrz punkt 4.1). UWAGA: Należy upewnić się, że pozycja fotelika jest dobrze ustalona i stabilna. Sprawdzić górne mocowanie Top tether oraz upewnić się, że pas mocowania został prawidłowo poprowadzony.

• Zabezpiecz dziecko w foteliku zgodnie z punktami 4.3 i 4.4.

5.3 Instalacja fotelika przodem do kierunku jazdy dla dzieci z ll/lll grupy wagowej (15 kg-36

kg) za pomocą 3-punktowych pasów bezpieczeństwa pojazdu i dodatkowych dolnych mocowań ISOFIX. WAŻNE W instrukcji pojazdu podano lokalizację punktów mocowania oraz inne niezbędne informacje dotyczące montowania fotelika w samochodzie. Użytkownik musi KONIECZNIE przeczytać instrukcję z pojazdu.

• W celu dostosowania fotelika do grupy wagowej II/III (15 kg – 36 kg), przed montażem należy ukryć 5-punktowe pasy bezpieczeństwa fotelika, postępuj zgodnie z punktem 6.0.

• Przed zamontowaniem fotelika należy zdjąć osłonę z zaczepów ISOFIX (o ile nie została zdjęta wcześniej), w tym celu przesuń przycisk zwolnienia ISOFIX (16), system uwolni osłonę, którą, należy zdjąć (rys. A.2.1, A.2.2)

• Fotelik należy umieścić na siedzeniu samochodu w bliskiej odległości od oparcia.

• Proszę przesunąć zaczepy ISOFIX (5) na ich maksymalną długość poprzez odblokowanie dźwigni przesuwu (16) (rys. A.3, A.3.1). Czynność należy wykonać po obu stronach fotelika.

• Zamocuj prowadnice ISOFIX na złączach fotela (A.4a)

• Wysunięte zaczepy ISOFIX należy połączyć z elementami znajdującymi się w samochodzie aż do momentu charakterystycznego kliknięcia (rys. A.4b). Po poprawnym montażu ISOFIX wskaźnik na przycisku (15) zmieni się z barwy czerwonej na zieloną, zweryfikuj poprawny montaż czy wskaźniki są koloru zielonego (rys. A.5).

• UWAGA! Zaczepy blokujące są prawidłowo zamocowane tylko wtedy, gdy oba znaczniki przycisków są całkowicie zielone.

• Gdy fotelik jest popranie zamontowany za pomocą zaczepów ISOFIX (5) należy ustawić go przodem do kierunku jazdy. Wciśnij dźwignię obrotu siedziska (12) (rys. A.6), aby obrócić fotelik zgodnie z kierunkiem jazdy (rys. A.7.1), poprawnie zablokowaną pozycję wskaże zielony kolor identyfikatora przy dźwigni obrotu siedziska (12).

• Po wykonaniu czynności związanych z ustawieniem kierunku jazdy fotelika należy ustawić odchylenie oparcia fotelika, poprzez przytrzymanie dźwigni do pochylania siedziska (11) (rys. A.8), fotelik należy ustawić w dogodnej pozycji od „1” do „4”. (rys. A.9.1).137

• Tak ustawiony fotelik należy dosunąć do siedziska samochodowego, poprzez wywieranie mocnego równego nacisku po obu stronach fotelika w kierunku oparcia, tak by fotelika jak największą powierzchnią przylegał do oparcia siedziska samochodu (rys. A.10.2). Po wykonaniu czynności związanych z dosunięciem fotelika do oparcia siedziska należy chwycić za podstawę zintegrowanej bazy fotelika i tym samym docisnąć zaczepy ISOFIX, wykonując ruch (lewo-prawo) (rys A.10.3). Wykonując te czynności upewniasz się, że fotelik jest bezpiecznie zamocowany (rys. A.10.4).

• Chwyć fotelik i sprawdź, czy jest dobrze zamocowany bez luzów. Jeśli się rusza, a zaczepy ISOFIX się nie wysuwają, należy powtórzyć wcześniejsze czynności, skontroluj czy oba wskaźniki ISOFIX są całkowicie zielone.

• Umieść dziecko w foteliku, poprowadź pas samochodowy z przodu dziecka. Zapnij pas samochodowy w klamrze, usłyszysz wtedy charakterystyczne „kliknięcie”.

• Pas naramienny poprowadź przez prowadnicę (7) pod zagłówkiem (rys. A.13).

• Pas biodrowy powinien być umieszczony w prowadnicach fotelika, które oznaczone są kolorem czerwonym po obu stronach siedziska (14) (rys. A.13).

• Wyreguluj zagłówek do wzrostu dziecka (patrz punkt 4.1).

• Naciągnij pas bezpieczeństwa pojazdu, pociągając najpierw odcinek pasa biodrowego, następnie odcinek pasa naramiennego. Dopilnuj, aby pas biodrowy był rozciągnięty możliwie nisko nad biodrami dziecka, mieścił się w prowadnicach oraz żeby był zapięty klamrą. Pas naramienny powinien przechodzić między ramieniem a szyją dziecka. Upewnij się, że pas nie uciska szyi dziecka.

5.4 Instalacja fotelika przodem do kierunku jazdy dla dzieci z ll/lll grupy wagowej (15 kg-36

kg) za pomocą 3-punktowych pasów bezpieczeństwa pojazdu. WAŻNE W instrukcji pojazdu podano lokalizację punktów mocowania oraz inne niezbędne informacje dotyczące montowania fotelika w samochodzie. Użytkownik musi KONIECZNIE przeczytać instrukcję z pojazdu.

• W celu dostosowania fotelika do grupy wagowej II/III (15-36 kg), przed montażem należy ukryć 5-punktowe pasy bezpieczeństwa fotelika, postępuj zgodnie z punktem 6.0.

• Fotelik należy umieścić na siedzeniu samochodu w bliskiej odległości od oparcia.

• Fotelik należy ustawić przodem do kierunku jazdy. Wciśnij dźwignię obrotu siedziska (12) (rys. A.6), aby obrócić fotelik zgodnie z kierunkiem jazdy (rys. A.7.1), poprawnie zablokowaną pozycję wskaże zielony kolor identyfikatora przy dźwigni obrotu siedziska (12).

• Po wykonaniu czynności związanych z ustawieniem kierunku jazdy fotelika należy ustawić odchylenie oparcia fotelika, poprzez przytrzymanie dźwigni do pochylania siedziska (11) (rys. A.8), fotelik należy ustawić w dogodnej pozycji od „1” do „4” (rys. A.9.1).

• Umieść dziecko w foteliku, poprowadź pas samochodowy z przodu dziecka. Zapnij pas samochodowy w klamrze, usłyszysz wtedy charakterystyczne „kliknięcie”.

• Pas naramienny poprowadź przez prowadnicę (7) pod zagłówkiem (rys. A.13).

• Pas biodrowy powinien być umieszczony w prowadnicach fotelika, które oznaczone są kolorem czerwonym po obu stronach siedziska (14); (rys. A.13)

• Wyreguluj zagłówek do wzrostu dziecka (patrz punkt 4.1).138

• Naciągnij pas bezpieczeństwa pojazdu, pociągając najpierw odcinek pasa biodrowego, następnie odcinek pasa naramiennego. Dopilnuj, aby pas biodrowy był rozciągnięty możliwie nisko nad biodrami dziecka, mieścił się w prowadnicach oraz żeby był zapięty klamrą. Pas naramienny powinien przejść między ramieniem a szyją dziecka. Upewnij się, że pas nie uciska szyi dziecka.

5.5 Demontaż fotelika (system mocowania ISOFIX + Top tether)

• Aby zwolnić górny pas mocujący Top tether (3) należy wcisnąć przycisk na klamrze (rys. A.11) i poluzować pas mocujący. Gdy pas będzie wystarczająco luźny odepnij hak Top tether od punktu mocowania. Po wykonaniu poprzednich czynności zwiń górny pas mocujący Top tether.

• Naciśnij przycisk zwalniający (15) znajdujący się na obu zaczepach ISOFIX. Zaczepy zostaną zwolnione, a kolor wskaźników ISOFIX (15) zmieni się z zielonego na kolor czerwony. Schowaj zaczepy ISOFIX używając dźwigni przesuwu (16), wsuń z powrotem w podstawę fotelika poprzez wywieranie nacisku na zaczepy w kierunku fotelika tak, aby schowały się w jego podstawie, czynność wykonaj po obu stronach fotelika.

6. Ukrycie 5-punktowych pasów bezpieczeństwa oraz pielęgnacja fotelika.

6.0 Ukrycie 5-punktowych pasów bezpieczeństwa

• Poluzuj 5-punktowe pasy bezpieczeństwa (8) poprzez naciśnięcie przycisku (9) oraz wyciągnięcie pasów z oparcia do ich maksymalnej długości.

• Ustaw wysokość zagłówka za pomocą uchwytu regulacji zagłówka (6) w jego najwyższej pozycji.

• Rozepnij klamrę (4) aby zwolnić pasy bezpieczeństwa i przesuń je na bok (rys. B.1),

• Odczep materiałową osłonę klamry krokowej, która zamontowana jest na rzep (rys. B.2), następnie przełóż klamrę pasa krokowego (4) przez spód pokrowca siedziska.

• Materiał oparcia zapięty jest na napy. Odepnij je przed umieszczeniem pasów pod obiciem (rys. B.3).

• Jako kolejny krok należy ułożyć pasy bezpieczeństwa wraz z osłonkami naramiennymi pod materiałem oparcia na plastikowej skorupie fotelika (rys. B.4).

• Pod siedziskiem znajdziesz wkładkę z miękkiej pianki (rys. B.5), wyjmij ją, a pod nią znajduje się wypełnienie w postaci twardego styropianu (rys. B.6). Usuń wypełnienie z twardego styropianu, a w jego miejsce umieść zapiętą klamrę 5-punktowych pasów. Prawidłowa pozycja pasów pokazana jest na rysunku (B.7).

• Po umiejscowieniu klamry we wnęce włóż z powrotem wkładkę z miękkiej pianki (rys. B.8).

• UWAGA! Pamiętaj o tym, żeby naciągnąć 5-punktowe pasy bezpieczeństwa pasem regulacyjnym do momentu, aż pasy bezpieczeństwa będą leżeć płasko za materiałem oparcia fotelika.

• Nasuń z powrotem pokrowiec na siedzisko i oparcie zabezpieczając pokrowiec napami (rys. B.9)

6.1 Demontaż/montaż pokrowca

• Przed ukryciem 5-punkotwych pasów bezpieczeństwa, należy zdjąć nakładki naramienne (rys. C.1)139

• Demontaż pokrowca oparcia i siedziska: odepnij cztery napy mocujące pokrowiec do tylnej części oparcia fotelika (rys. C.2, C.3). Zdemontuj pokrowiec z bocznych osłon poprzez zsunięcie materiału (rys. C.4).

• Delikatnie pociągając materiał z obu stron siedziska na zewnątrz fotelika, zsuń pokrowiec z przedniej części siedziska. Pamiętaj o wysunięciu materiału wokół przycisku regulacji pasów. Tak zsunięty materiał możesz teraz zdjąć z fotelika przekładając go przez zagłówek.

• Demontaż pokrowca z zagłówka: Chwyć górną część pokrowca znajdującej się za przyciskiem regulacji wysokości zagłówka i delikatnie zsuń materiał z górnej części zagłówka (rys. C.6, C.7). Gdy materiał z górnej części zostanie zsunięty przejdź do demontażu pokrowca na bokach zagłówka. W celu montażu pokrowca należy postępować w odwrotnej kolejności.

Należy korzystać tylko z oryginalnego pokrowca, jest on bowiem istotnym elementem bezpieczeństwa fotelika. UWAGA! Nie należy korzystać z fotelika bez pokrowca. Pamiętaj o regularnym sprawdzaniu i czyszczeniu fotelika.

• Pokrowiec można zdejmować i prać w łagodnym proszku na programie delikatnym (30°C). Należy przestrzegać instrukcji prania umieszczonych na metce pokrowca. W przypadku prania w temperaturze powyżej 30°C kolory mogą wyblaknąć. Pokrowca nie należy odwirowywać ani suszyć w suszarce bębnowej (co może doprowadzić do oddzielenia się warstw materiału). Pokrowca nie należy eksponować na długotrwałe działanie słońca.

• Elementy plastikowe można czyścić wodą z rozrobionym mydłem. Nie należy stosować agresywnych środków czyszczących (jak rozpuszczalniki).

• Elementy takie jak pasek do regulacji 5-punktowych pasów bezpieczeństwa czy klamrę pasa krokowego to elementy, których stan należy sprawdzać regularnie, ponieważ podatne są na gromadzenie się ciał obcych, czyścić te elementy możemy za pomocą miękkiej ściereczki lub gąbki, używając do tej czynności ciepłej wody.

1. Wszystkie Produkty Kinderkraft objęte są 24 - miesięczną gwarancją. Okres ochrony

gwarancyjnej rozpoczyna się z dniem wydania produktu Kupującemu.

2. Gwarancja obowiązuje wyłącznie na terytorium krajów członkowskich Unii Europejskiej

z wyłączeniem terytoriów zamorskich (zgodnie z aktualnym stanem faktycznym, w tym w szczególności: Azory, Madera, Wyspy Kanaryjskie, Francuskie departamenty zamorskie, Wyspy Alandzkie, Athos, Ceuta, Melilla, Helgoland, Büsingen am Hochrhein, Campione d’Italia i Livigno) oraz na terytorium Zjednoczonego Królestwa Wielkiej Brytaniii i Irlandii Północnej z wyłączeniem brytyjskich terytoriów zamorskich (m.in. Bermudy, Kajmany, Falklandy).

3. W krajach niewymienionych powyżej gwarancja producenta nie obowiązuje. Warunki

dodatkowej gwarancji może określić Sprzedawca.140

4. W niektórych krajach możliwe jest przedłużenie gwarancji do 120 miesięcy (10 lat) w

ograniczonym zakresie. Pełna treść warunków oraz formularz rejestracyjny przedłużenia gwarancji dostępne są na stronie WWW.KINDERKRAFT.COM

5. Gwarancja obowiązuje wyłącznie na terytorium wskazanym w ust. 2.

6. Reklamacje należy składać poprzez uzupełnienie formularza udostępnionego na stronie

WWW.RMA.KINDERKRAFT.COM

7. Gwarancja nie obejmuje:

A. Uszkodzeń kosmetycznych, w tym między innymi: zadrapań, wgnieceń i pęknięć plastiku, chyba że awaria nastąpiła z powodu wady materiałowej lub produkcyjnej; B. Uszkodzeń wynikających z niewłaściwego użytkowania lub złej konserwacji - w tym między innymi: uszkodzeń mechanicznych produktów spowodowanych niewłaściwym użytkowaniem lub złą konserwacją;

• Należy zapoznać się z instrukcją użytkowania i konserwacji produktu zawartą w instrukcji obsługi; C. Uszkodzeń spowodowanych niewłaściwym montażem, instalacją lub demontażem produktów i/lub akcesoriów;

• Należy zapoznać się z instrukcją użytkowania i montażu produktu zawartą w instrukcji obsługi; D. Uszkodzeń spowodowanych korozją, pleśnią lub rdzą, wynikających z niewłaściwej konserwacji, pielęgnacji i przechowywania; E. Uszkodzeń spowodowanych normalnym zużyciem lub w inny sposób wynikających z normalnego upływu czasu;

• Obejmuje to: rozdarcia lub przebicia dętek; uszkodzenia opon; uszkodzenia bieżnika opon; wyblaknięć tkanin powstałych w wyniku mechanicznego użytkowania (np. na przegubach i pokryciu ruchomych części); F. Uszkodzeń lub erozji spowodowanych działaniem słońca, potu, detergentów, warunków przechowywania lub częstego prania itp.; G. Uszkodzeń spowodowanych przez wypadek, nadużycie, niewłaściwe użytkowanie, pożar, kontakt z cieczą, trzęsienie ziemi lub inne przyczyny zewnętrzne; H. Produktów, które zostały zmodyfikowane w celu zmiany funkcjonalności bez pisemnej zgody firmy 4Kraft;

I. Produktów, z których usunięto lub w jakikolwiek sposób zniekształcono numer seryjny

lub numer partii; J. Uszkodzeń spowodowanych użyciem komponentów lub produktów stron trzecich - w tym między innymi: uchwytów na kubki, parasoli, elementów odblaskowych, dzwonków; K. Uszkodzeń spowodowanych transportem lub przez obsługę samolotu.

8. Okres gwarancji na akcesoria dołączone do urządzenia wynosi 6 miesięcy od daty

sprzedaży, z wyłączeniem uszkodzeń opisanych powyżej.

9. Niniejsze warunki gwarancji mają charakter uzupełniający w stosunku do ustawowych

uprawnień Klienta przysługujących Klientowi wobec 4KRAFT sp. z o.o.. Gwarancja nie141 wyłącza, nie ogranicza ani nie zawiesza uprawnień Klienta wynikających z przepisów o rękojmi za wady rzeczy sprzedanej.

10. Pełna treść Warunków Gwarancji jest dostępna na stronie internetowej

Wszelkie prawa do niniejszego opracowania należą w całości do 4Kraft Sp. z o.o. Jakiekolwiek ich nieuprawnione użycie niezgodnie z ich przeznaczeniem, w tym szczególności: używanie, kopiowanie, powielanie, udostępnianie – w całości lub części bez zgody 4Kraft Sp. z o.o. może skutkować konsekwencjami natury prawnej. Leia atentamente o manual de instruções antes de utilizar o assento infantil pela primeira vez. É sua responsabilidade manter seu filho em segurança e essa pode ser afetada se deixar de ler este manual.

• Wyreguluj zagłówek do wzrostu dziecka (patrz punkt 4.1).

II, III ISOFIX + 3 punktowy pas samochodowy Semi-universală

II, III 3-punktowym pasem pojazdu Universală
