Planar 6 - Gramofon REGA - Bezpłatna instrukcja obsługi

Typ produktu	Gramofon z napędem paskowym
Marka	Rega
Model	Planar 6
Zasilanie	Zasilacz sieciowy PS1 (24 V AC + 20 V DC)
Prędkości	33 1/3 i 45 obr./min, regulowane elektronicznie
Kontrola prędkości	Moduł Neo z precyzyjną regulacją za pomocą enkodera (skok 0,01 obr./min)
Ramię gramofonu	RB330 z regulacją siły nacisku i antiskatingiem
Głowica	Montaż przez użytkownika z dołączonym szablonem do ustawienia
Talerz	Talerz szklany, podtalerz z paskiem napędowym
Konserwacja	Miękka ściereczka z mikrofibry lekko wilgotna; pasek wymieniany co 5 lat
Bezpieczeństwo	Nie używać w pobliżu cieczy, źródeł ciepła; zapewnić wentylację 10 cm; temperatura 5-35 °C
Gwarancja	Dożywotnia na wady produkcyjne; normalne zużycie wyłączone
Akcesoria opcjonalne	Zestaw stroboskopowy Rega, aplikacja RPM na iPhone

Często zadawane pytania - Planar 6 REGA

Jak zamontować szklany talerz i matę?

Ostrożnie umieść szklany talerz na podtalerzu po usunięciu kartonu transportowego. Następnie połóż dostarczoną matę.

Jak podłączyć silnik Neo do gramofonu?

Używaj wyłącznie dostarczonego zasilacza PS1. Podłącz przewód zasilający między modułem Neo a gramofonem. Włącz, naciskając przycisk zasilania na Neo.

Jak wyregulować siłę nacisku ramienia RB330?

Ustaw pokrętło siły nacisku i antiskating na zero. Wyreguluj przeciwwagę, aż igła będzie unosić się. Obróć pokrętło do zalecanej wartości (np. 1,75 g dla głowic Rega). Ustaw antiskating na tę samą wartość.

Jak precyzyjnie dostroić prędkość za pomocą Neo?

Wybierz 33 1/3 obr. Naciśnij przycisk programatora prędkości z tyłu (stała czerwona dioda). Użyj klucza imbusowego 1,7 mm, aby obrócić enkoder (zgodnie z ruchem wskazówek = +, przeciwnie = -). Skok 0,01 obr./min. Naciśnij ponownie, aby wyjść.

Jak zresetować ustawienia prędkości Neo?

Wybierz 33 1/3 obr. Przytrzymaj przycisk programatora przez 10 sekund (dioda miga po 5 s). Zwolnij, naciśnij raz, aby wrócić do trybu pracy.

Jaka jest najlepsza metoda sprawdzenia prędkości?

Użyj zestawu stroboskopowego Rega (sprzedawany osobno): umieść dysk stroboskopowy na talerzu i oświetl go diodą LED 100 Hz. Jeśli paski są nieruchome, prędkość jest prawidłowa.

Jak podłączyć gramofon do wzmacniacza?

Podłącz przewody sygnałowe: czerwony dla prawego kanału, czarny dla lewego. Podłącz do wejścia phono wzmacniacza lub przedwzmacniacza phono.

Co zrobić, jeśli Neo nie włącza się?

Sprawdź, czy zasilacz PS1 jest podłączony i przewód jest dobrze połączony. Jeśli bezpiecznik samoczynny zadziałał, wyłącz Neo z panelu przedniego na 10 sekund, aby go zresetować.

Jak czyścić gramofon Planar 6?

Odłącz urządzenie. Czyść miękką ściereczką z mikrofibry lekko wilgotną. Nie używaj środków chemicznych. Nie zdejmuj żadnych pokryw.

Jak często wymieniać pasek napędowy?

Rega zaleca wymianę paska co 5 lat w celu utrzymania optymalnej wydajności. Zużyty pasek może powodować wahania prędkości.

INSTRUKCJA OBSŁUGI Planar 6 REGA

W celu zapewnienia optymalnych parametrów i doskonałego działania prosimy o postępowanie zgodnie z instrukcjami podanymi w niniejszym krótkim przewodniku konfiguracji. Nieprzestrzeganie tych zaleceń może spowodować unieważnienie gwarancji. Aby uzyskać dodatkowe informacje na temat produktu, należy odwiedzić stronę www.rega.co.uk.

ROZPAKOWYWANIE GRAMOFONU

• Gramofon powinien być zawsze ustawiony poziomo.
• Należy postępować zgodnie z instrukcjami rozpakowywania wydrukowanymi na przedniej części pudełka.
• Opakowanie należy zachować na wypadek konieczności transportu gramofonu w przyszłości.
• Gramofon należy umieścić na sztywnej, równej powierzchni.
• Należy sprawdzić, czy pasek napędowy znajduje się na swoim miejscu i wyjąć kartę transportową piasty spod dolnego talerza.
• Ostrożnie umieścić talerz szklany na piaście i założyć matę gramofonu.

KONFIGURACJA I POŁĄCZENIA

1. Należy używać wyłącznie dostarczonego zasilacza prądu przemiennego PS1.
2. Podłączyć przewód zasilający DIN (dostarczony) między tylną częścią gramofonu Planar 6 a gniazdem wejściowym prądu przemiennego 24 V na tylnym panelu zasilacza Neo.
3. Podłączyć zasilacz Rega PS1 do gniazdka i włączyć zasilanie sieciowe.
4. Aby włączyć zasilacz Neo, należy nacisnąć przycisk oznaczony „power” (zasilanie) znajdujący się na panelu przednim. Talerz gramofonu zacznie się obracać z wybraną prędkością obrotową.
5. Jeśli po włączeniu zasilania logo Rega jest podświetlone na czerwono, oznacza to, że wybrana jest prędkość obrotowa 33½ obr./min.
6. Podświetlenie logo Rega na zielono oznacza, że wybrana jest prędkość obrotowa 45 obr./min.
7. Aby zmienić prędkość obrotową, należy nacisnąć odpowiednio do potrzeb przycisk oznaczony „33/45” na przednim panelu.

Uwaga: W celu minimalizacji ryzyka wystąpienia buczenia wychwytywanego przez wkładkę zasilacz Neo powinien być umieszczony tak daleko od gramofonu, jak to możliwe z uwagi na długość kabla łączącego.

PODŁĄCZENIE DO WZMACNIACZA

Przewody zewnętrznego przedwzmacniacza ramienia należy podłączyć do odpowiedniego przedwzmacniacza gramofonowego.

Podłączenie należy wykonać w następujący sposób: kolor czerwony = prawy kanał / kolor czarny = lewy kanał

W zależności od wybranego rodzaju wkładki konieczne jest zastosowanie odpowiedniego przedwzmacniacza MM lub MC. Jeśli wzmacniacz nie jest wyposażony w zintegrowany przedwzmacniacz gramofonowy, wymagane będzie użycie przedwzmacniacza zewnętrznego (sprzedawanego osobno).

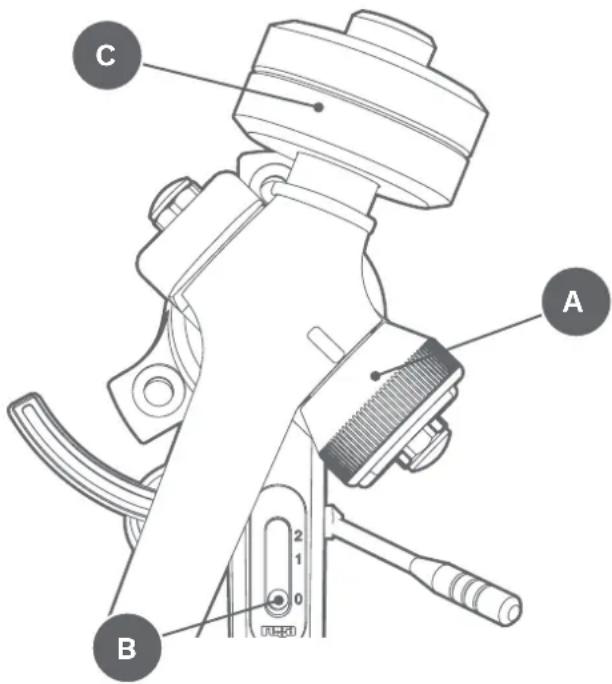

MONTAŻ WKŁADKI I KONFIGUROWANIE RAMIENIA RB330

Najpierw należy upewnić się, że mocowanie wkładki jet zgodnie ze specyfikacjami producenta. W celu dokładnego ustalenia położenia wkładki należy użyć szablonu do ustawiania wkładki (w zestawie). Pokrętło nacisku igły gramofonowej (A) i suwak regulacji siły odśrodkowej (antiskating) (B) muszą być ustawione na zero. Umieścić przeciwwagę (C) na trzepieniu ramienia. Przy zdjętej ostonie igły umieścić wkładkę powyżej rozbiegówki płyty. Podpierając główkę z wkładką należy ostrożnie wciskać przeciwwagę na trzpień tak, aby igła zwiśała swobodnie ok. 1 mm powyżej powierzchni płyty.

Używając pokrętła nacisku igły gramofonowej (A) należy teraz ustawić zalecany nacisk igły. Należy zawsze stosować się odpowiadającą górnej wartości granicznej zakresu zalecanego przez producentów wkładek. Na koniec należy przesunąć suwak antiskatingu do pozycji oznaczonej taką samą wartością, co ustawienie nacisku.

A B C

REGULACJA PRĘDKOŚCI OBROTOWEJ (USTAWIONA FABRYCZNIE — REGULOWAĆ NALEŻY TYLKO W RAZIE KONIECZNOŚCI)

Funkcje regulacji prędkości obrotowej są dostępne na tylnym panelu zasilacza Neo.

Przełącznik programu prędkości obrotowej — umożliwia włączenie ustawionego trybu prędkości obrotowej.

Dioda LED trybu programu — wskazuje dwa tryby pracy: fabryczny tryb domyślny i tryb regulacji prędkości obrotowej.

Regulacja prędkości obrotowej — ten koder służy do regulacji prędkości obrotowej. Wielkość kroku regulacji prędkości obrotowej wynosi 0,01 obr./min.

REGULACJA PRĘDKOŚCI OBROTOWEJ

Uwaga: w celu dokładnego pomiaru prędkości obrotowej podczas regulacji zalecamy używanie zestawu stroboskopowego Rega (sprzedawanego osobno).

Uwaga: prędkość obrotowa jest regulowana podczas pracy z prędkością 33½ obr./min i wszystkie dokonane przy niej regulacje są automatycznie stosowane dla prędkości 45 obr./min.

1. Wybrać prędkość obrotową 33½ obr./min.
2. Po wprowadzeniu urządzenia do trybu konfiguracji nacisnąć przełącznik programu prędkości obrotowej na tylnym panelu. Dioda LED trybu programu będzie świeciła ciągłym światłem czerwonym.
3. Wyregulować prędkość obrotową za pomocą elementu sterującego, używając dostarczonego klucza imbusowego 1,7 mm. Obrócenie w prawo powoduje zwiększenie prędkości, a obrócenie w lewo — jej zmniejszenie. Wielkość kroku regulacji wynosi 0,01 obr./min. W celu zapewnienia dokładności regulacji należy dokonywać małych regulacji, do pięciu kroków w jednej sekwencji. W celu osiągnięcia optymalnej dokładności sprawdzić prędkość obrotową po każdej regulacji.
4. Po prawidłowym ustawieniu prędkości obrotowej nacisnąć jeden raz przetącznik programu prędkości, aby powrócić do trybu pracy. Dioda LED trybu programu zgaśnie i będzie migała przez około dziesięć sekund, informując o zmianie prędkości obrotowej względem ustawienia fabrycznego. Po wykonaniu tych czynności gramofon jest ustawiony i gotowy do użycia.

PRZYWRACANIE USTAWIEŃ FABRYCZNYCH ZASILACZA NEO

Wykonanie tej procedury jest zalecane w przypadku montażu w gramofonie nowego paska napędowego lub po serwisie, w celu optymalizacji dostępnego zakresu regulacji.

1. Wybrać prędkość obrotową 33½ obr./min.
2. Nacisnąć przycisk programu prędkości obrotowej i przytrzymać go przez około dziesięć sekund.
3. Przez pierwszych pięć sekund dioda LED będzie świeciła światłem ciągłym, przez kolejnych pięć sekund będzie migata, a następnie zacznie ponowie świecić światłem ciągłym.
4. Aby powrócić do trybu pracy nacisnąć ponownie przycisk programu prędkości obrotowej. Po wykonaniu tych czynności urządzenie zostaje zresetowane do fabrycznych wartości domyślnych.

Uwaga: w celu zapewnienia optymalnych parametrów zalecamy wymianę pasków napędowych Rega co pięć lat. Eksploatacja zasilacza Neo ze starymi, zużytymi paskami może powodować pogorszenie parametrów i zmiany stabilności prędkości obrotowej.

KORZYSTANIE Z APLIKACJI MOBILNYCH DO SPRAWDZANIA I REGULACJI PRĘDKOŚCI OBROTOWEJ

Firma Rega we współpracy z londyńskim studiem masteringu sprawdziła opracowaną przez Philipa Brodera aplikację RPM na iPhone'a (dostępna w sklepie App Store) do sprawdzania i regulacji prędkości obrotowej gramofonu z wykorzystaniem zasilacza Neo, osiągając pozytywne wyniki. Stosując posiadany przez firmę Rega sprzęt do pomiaru prędkości obrotowej, zweryfikowaliśmy podstawową dokładność aplikacji, jednak ponieważ jest to aplikacja niezależnej firmy, nie możemy zagwarantować jakości odczytów z uwagi na niepewność, którą mogą wprowadzać wiek, stan i system operacyjny telefonu, na którym zainstalowana jest aplikacja. W razie wątpliwości należy sprawdzić poprawność aplikacji RPM, korzystając z odpowiedniego wzorca.

ZESTAW STROBOSKOPOWY I PŁYTA STROBOSKOPOWA REGA (SPRZEDAWANE OSOBNO)

Najlepszym sposobem regulacji prędkości obrotowej gramofonu Planar 6 jest użycie zestawu stroboskopowego firmy Rega. Płyta stroboskopowa to przyrząd optyczny, stosowany do pomiaru prędkości obrotowej gramofonu przez „zamrażanie” pasków na płycie. Paski są podświetlane przez dokładną diodę LED z blokadą kwarcową, pulsującą z częstotliwością 100 Hz.

STOSOWANIE ZESTAWU STROBOSKOPOWEGO

Płytę stroboskopową należy umieścić pod talerzem gramofonu. Należy włączyć diodę LED o częstotliwości 100 Hz i utrzymywać ją 2 cm powyżej obracającej się płyty. Jeśli paski będą sprawiały wrażenie, że pozostają w bezruchu, prędkość obrotowa wynosi 33,33 obr./min. Jeśli paski przesuwają się w lewo, gramofon pracuje z większą prędkością obrotową, i odwrotnie — jeśli paski przesuwają się w prawo, gramofon pracuje z mniejszą prędkością obrotową.

Jeśli w ciągu minuty nastąpi pozorne przesunięcie o jeden pasek w lewo lub w prawo, prędkość obrotowa jest odpowiednio o 0,016% większa lub mniejsza. Stosując sterowanie prędkością obrotową zasilacza Neo można osiągnąć dokładność +/- 0,05% (+/- 1,3 obr./min).

Uwaga: jeśli w ciągu minuty nastąpi pozorne przesunięcie o dwa paski w lewo lub w prawo, prędkość obrotowa jest odpowiednio o 0,01 obr./min, większa lub mniejsza. Stosując sterowanie prędkością obrotową zasilacza Neo można osiągnąć dokładność +/- 0,01 obr./min, odpowiadającą jednemu krokowi regulacji prędkości obrotowej.

Ostrzeżenie: z uwagi na charakter efektu stroboskopowego płyty i diody LED zdecydowanie odradzamy stosowanie urządzenia osobom cierpiącym na padaczkę fotogenną. Chociaż taki stan występuje bardzo rzadko, użytkownik musi być świadomy zagrożenia. W razle potrzeby należy zwrócić się o pomoc do dystrybutora.

OSTRZEŻENIA

Zasilacza nie wolno odłączać od gramofonu, gdy jest on wtączony. Przed odłączeniem należy wyłączyć zasilacz. Nie wolno używać zasilacza bez podłączonego gramofonu. Na wtykach wtyczki występuje sygnał 24 V AC i 20 V DC. Zwarcie spowoduje uszkodzenie zasilacza. Używać wyłącznie z zasilaczem Rega PS1. Nie wystawiać urządzenia na działanie deszczu ani wilgoci. Nie otwierać obudowy tego urządzenia. Urządzenie nie zawiera żadnych części, które mogą być naprawiane przez użytkownika.

Zasilacz Neo jest wyposażony w resetowane bezpieczniki, znajdujące się we wzmacniaczu sterownika, zabezpieczające przez usterkami wynikającymi z przetężenia, powodującymi nieprawidłową pracę lub brak działania gramofonu. W rzadkich wypadkach, w których zostają one uaktywnione, należy je zresetować przez wyłączenie zasilacza Neo z poziomu panelu przedniego na około 10 sekund. Jeśli usterka nie ustępuje, należy skonsultować się z dystrybutorem.

SERVICE

Po odtączeniu urządzenia od zasilania sieciowego wyczyścić je sclereczką z mikrofibry (w razle potrzeby lekko zwilżona). Nie wolno zdejmować oston. Urządzenie nie zawiera żadnych części, które mogą być konserwowana przez użytkownika. Jeśli urządzenie dzieła nieprawildotwo lub wydziela dym lub nie-przyjernny zapach, należy odtączyć je od zasilacza i przekazać wykwalifikowanemu technikowi serwisowemu.

GWARANCJA

Wszystkie produkty firmy Rega są objete wieczystą gwarancją w cdniesieniu do wad produkcyjnych. Gwarancja ta nie obejmuje normalnego zużycia. Wszelkie nieupoważnione modyfikacje lub nieprzestreżanie zaleceń firmy Rega mogą spowodować unieważnienie gwarancji. W celu zachowania gwarancji, zwaracając towary do przedawcy detalicznego należy użyć oryginalnego opakowania. Uszkodzenia powstałe podczas transportu spowodowane użyciem nieodpowiedniego opakowania mogą spowodować unieważnienie gwarancji. Opakowania zastępcze są dostępne u przedawców detalicznych firmy Rega. Powyzsze nie ogranicza praw ustawowych konsumenta.

INSTRUKCJE BEZPIECZEŃSTWA

Nie używać urządzenia w pobliżu cieczy i wystawiać go na dziatanie wilącji. Nie używać go w pobliżu źródet ciepta takich, jak grzejniki, odpowiedzniiki, piece lub świecie. Zapewnić odpowiednia wentylację wokół produktu, ośtaganą dzięki odstepom wynoszącym co najmniej 10 cm wie wszystkich kierunkach. Unikać umieszczania urządzenia na miękkich powierzchniach, takich jak długle dywany oraz tkaniny. Nie otwierać obudowy urządzenia ani wciskać do jego otworów żadnych przedmiotów. Umieść urządzenie na twandjeł, rownej powierzchni, z której nie może spaść ani przewrócić się. Urządzenia można używać wyłącznie w umiarkowanych warunkach klimatycznych, w temperaturach od 5 °C do 35 °C (pod 41 °F do 95 °F). Opakowanie i małe elementy przechowywać w miejscach niedostępnych dla dzieci. Jeśli urządzenie ma pozostawać nłużywane przez dłuższy czas, odtączyć zasilacz.

WEEE COMPLIANCE

EN

Ten symbol oznacza, że elektroniczny sprzęt, którym go oznakowano, po zakończeniu użytkowania nie powinien być usuwany wraz z ogólnymi odpadami z gospodarstw domowych. Sprzęt należy oddać do punktu zbiórki zużytego sprzętu elektrycznego i elektronicznego, zgodnie z przepisami krajowymi i dyrektywą 2012/19/UE. Aby uzyskać więcej informacji na temat utylizacji zużytego sprzętu elektronicznego, skontaktuj słę z lokalnymi władzami lub sprzedawcą w miejscu zakupu produktu.

SPECIFICATIONS (PS1)

PS1 (UK)	PS1 (EU)	PS1 (AUS/NZ)
INPUT 230 V AC 50 Hz 0.07 A	INPUT 230 V AC 50 Hz	INPUT 230 V AC 50 Hz 0.07 A
OUTPUT 24 V AC 350 mA AC	OUTPUT 24 V AC 350 mA AC	OUTPUT 24 V AC 350 mA AC
PS1 (KR)	PS1 (USA)	PS1 (JPN)
INPUT 220 V AC 50/60 Hz	INPUT 115 V AC 60 Hz	INPUT 100 V AC 50/60 Hz
OUTPUT 24 V AC 350 mA AC	OUTPUT 24 V AC 350 mA AC	OUTPUT 24 V AC 350 mA AC
