INSTRUKCJA OBSŁUGI Elicit MK5 REGA

Instrukcje użytkowania w danym języku są dostępne na stronie www.rega.co.uk, gdzie można ściągnąć część strony, której dotyczy wybrany produkt.

SAFETY PRECAUTIONS

Po odlączeniu urządzenia od zasilania sieciowego wyczyścić je ściereczką z mikrofibry (w razie potrzeby lekko zwilżona). Nie wolno zółejmować osłon. Urządzenie nie zawiera zadnych części, które mogą być konserwowane przez użytkownika. Jeśli urządzenie działa nieprawidłowo lub wydziela dym lub nieprzyjemny zapach, należy odlączyć je od zasilacza i przekazać wykwalifikowanemu technikowi serwisowemu.

Gwarancja

Wszystkie produkty firmy Rega są objęte wieczystą gwarancją w odniesieniu do wad produkcyjnych. Gwarancja ta nie obejmuje normalnego zużycia. Wszelkie nieuwoważnione modyfikacje lub nieprzestrzeganie zaleceń firmy Rega mogą spowodować unieważnienie gwarancji. W celu zachowania gwarancji, zwracając towary do sprawadawy detalicznego należy użyć oryginalnego opakowania. Uszkodzenia powstałe podczas transportu spowodowane uzyclem nieodpowiedniego opakowania mogą spowodować unieważnienie gwarancji. Opakowania zastępcze są dostępne u sprawadawców detalicznych firmy Rega. Powyższe nie ogranicza praw ustawowych konsumenta.

Instrukcje Bezpieczeństwa

Nie używać urządzenia w pobliżu cięczy i wystawiać go na działanie wilgoci. Nie używać go w pobliżu źródeł ciępła takich, jak przejinski, odpowiedzniń, piecie lub świece. Zapewnić odpowiednią wentylację wokół produktu, osiągań dżęki odstępom wynoszącym co najmniej 10cm we wszystkich kierunkach. Unińća umieszczenia urządzenia na miękkich powierzchniach, takich jak długie dwamy oraz tkaniny. Nie otwierać obudowy urządzenia ani wciskać do jego otworów żadnych przedmiotow. Umieść urządzenie na twardej, równej powierzchni. z której nie może spaśni przez Grirocie się. Urządzenia można używać wyłącznie w umiarkowanych warunkach klimatycznych, w temperaturach od 5°C do 35°C (od 41°F do 95°F). Opakowanie i małe elementy przechowywać w miejscach niedostępnych dla dzieci. Jeśli urządzenie ma pozostawać nieużywane przez dłuższy czas, ołączyć zasilacz.

COMPLIANCE INFORMATION

English

Ten symbol oznacza, że elektroniczny sprzęt, którym god oznakowano, po zakonzceniu użytkowania nie powinien być usuwany wraz z ognólnymi odpadami z gospodarstw domowych. Sprzęt należy oddać do punktu zbiórki zużytego sprzętu elektrycznego i elektronicznego, zgodnie z przepisami krajowymi i dyrektywą 2012/19/UE. Аby uzyskać więcej informacji na temat utylizacji zużytego sprzętu elektronicznego, skontaktuj się z lokaliwni władzami lub surzedawcą w miejscu zakupu produktu.

Dziękujemy za zakup urządzenia Rega Elicit MK5. Elicit to stereofoniczny wzmacniacz zintegrowany, zaprojektowany z myślą o zapewnieniu jak najczystszego brzmienia muzycznego. Umieszczony w zupełnie nowej, specjalnie zaprojektowanej obudowie, pasującej do reszty serii Rega – nowy MK5 stanowi rozwinięcie poprzednich konstrukcji Rega, wykorzystując nasz wielokrotnie nagradzany układ wzmacniacza mocy klasy A/B, aby zapewnić potężną moc 105 W na kanał przy obciążeniu 8 Ω. Moc ta jest dostarczana przez obszerne, ciche, wielostopniowe zasilanie liniowe, podczas gdy szyny zasilające dla sekcji cyfrowej i analogowej są izolowane galwanicznie.

Elicit jest w stanie z łatwością sterować trudnymi głośnikami i doskonale integruje się z każdym systemem audio, oferując szeroki zakres opcji połączeń. Oprócz wejść liniowych, cyfrowych i wysokiej jakości wejść gramofonowych z ruchomym magnesem (MM) użytkownik znajdzie tu również funkcję wyjścia przedwzmacniacza, wejścia bezpośredniego, pętli nagrywania oraz wyjścia słuchawkowego o dużej wydajności.

Elicit posiada również inne cechy konstrukcyjne zaczerpnięte bezpośrednio z wysoko cenionego wzmacniacza Aethos. Zastosowano ten sam dyskretny obwód przedwzmacniacza oparty na FET oraz potencjometr głośności Alps w celu dalszej poprawy parametrów brzmieniowych i technicznych. Jak można się spodziewać, szczególnie uwagę zwrócono na dobór kluczowych komponentów audio. W całej konstrukcji zastosowano układy dyskretne, wysokiej jakości przekaźniki, kondensatory polipropylenowe i tranzystory wyjściowe Sanken.

Galwanicznie/optycznie izolowane wejścia cyfrowe wykorzystują układ scalony odbiornika S/PDIF firmy Wolfson, aby zapewnić wyjątkową szczegółowość i czystość dźwięku z każdego podłączonego źródła. Wyjście zapewnia przetwornik cyfrowo-analogowy firmy Wolfson oraz zaprojektowany przez Regę dyskretny obwód przetwornika liniowego.

Nowy Elicit MK5 opiera się na zdobywanym przez dekady, wielokrotnie nagradzanym doświadczeniu w projektowaniu wzmacniaczy i obwodów cyfrowych, którego kulminacją jest doskonale opracowana równowaga pomiędzy niezawodnością, możliwościami połączeniowymi, a przede wszystkim dokładnością odtwarzania muzyki.

INSTALACJA

Wzmacniacz Elicit działa dobrze na większości powierzchni, takich jak półka lub stół, pod warunkiem że wokół radiatorów będzie wystarczająca ilość powietrza, aby zapobiec przegrzaniu urządzenia. Podczas korzystania z gramofonu zakłóceń magnetycznych można uniknąć, ustawiając wzmacniacz jak najdalej od gramofonu, na ile pozwala na to przewód ramienia. W miarę możliwości należy umieścić go po lewej stronie gramofonu. Inne urządzenia należy trzymać z dala od wzmacniacza. Dzięki rozplanowaniu konstrukcji obwodów wzmacniaczy Rega są one praktycznie niewrażliwe na zakłócenia elektromagnetyczne, a dzięki w pełni metalowej obudowie nie emitują właściwie żadnego promieniowania elektromagnetycznego. Jednak umieszczenie w pobliżu siebie urządzeń elektronicznych, takich jak czułe przedwzmacniacze gramofonowe, może pogorszyć działanie jednego lub obu urządzeń. Nie wolno ustawiać innych urządzeń hi-fi na wzmacniaczu Elicit.

OSTRZEŻENIE: Przewód zasilający pełni funkcję odłącznika sieciowego.

Dlatego gniazdo sieciowe powinno znajdować się w pobliżu urządzenia i być łatwo dostępne.

Ciepło wytwarzane przez wzmacniacz Elicit jest rozpraszane przez radiatory znajdujące się po obu stronach urządzenia. Należy zapewnić odpowiednią ilość miejsca wokół urządzenia, aby umożliwiać swobodny przepływ powietrza – w przeciwnym razie może dojść do przegrzania. Jeśli urządzenie Elicit jest używane z dużą głośnością przez dłuższy czas, może się ono nagrzewać. Jest to całkowicie dopuszczalne, o ile zapewniona jest odpowiednia wentylacja – wówczas wzmacniacz będzie działął normalnie bez uszkodzeń. Jeśli wzmacniacz jest przesterowany, może się przegrzać, jednak Elicit posiada zabezpieczenie termiczne, które tymczasowo wyłącza wyjście lub zasilanie urządzenia. Po ostygnięciu urządzenie automatycznie wznowi normalną pracę. Wzmacniacza nie wolno umieszczać na dywanach, chodnikach ani pościeli.

OSTRZEŻENIE: Radiatory mogą się bardzo nagrzewać!

POŁĄCZENIA

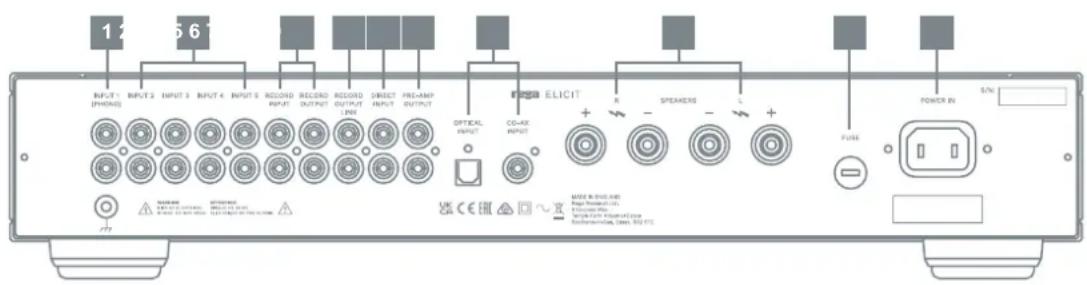

POŁACZENIA NA TYLNYM PANELU

1. Phono Input 1 (wejście gramofonowe 1) – umożliwia podłączenie gramofonu z wkładką z ruchomym magnesem. Obciążenie będzie odpowiednie dla większości wkładek MM dostępnych na rynku, a bezpośrednio pod gniazdami wejściowymi znajduje się specjalny punkt uziemienia dla ramion gramofonowych z oddzielnym przewodem uziemiającym.
2. Line Inputs 2 to 5 (wejścia liniowe 2–5) – wejścia liniowe umożliwiają podłączenie źródeł takich jak streamer, odtwarzacz CD, DAC, tuner, odtwarzacz DVD lub Blu-ray do systemu audiowizualnego. Wejścia te mają standardowy poziom sygnału liniowego i nadają się do podłączenia dowolnego urządzenia z wyjściem o tym poziomie.
3. Record Input and Output (wejście i wyjście nagrywania) – jest to wejście i wyjście o poziomie liniowym przeznaczone do użycia z urządzeniem nagrywającym, takim jak nagrywarka CD/DVD, MD, magnetofon kasetowy lub karta dźwiękowa. Wyjście nagrywania to ten sam sygnał, który został wybrany za pomocą głównego selektora wejść (wejścia analogowe 1-5 lub wejścia cyfrowe D1/D2) i na który nie ma wpływu regulacja głośności. Wybranie funkcji Record (nagrywanie) na panelu przednim wzmacniacza/pilocie zdalnego sterowania włącza wejście nagrywania, kierując sygnał z tego wejścia do wyjścia głośnikowego wzmacniacza. Wejście to jest całkowicie niezależne od wejść 1-5/D1/D2 i może być używane do monitorowania działania i jakości urządzenia nagrywającego bez wpływu na nagrywane źródło.

Uwaga: Przycisk Record Input (nagrywanie sygnału wejściowego) znajduje się tylko na dołączonym pilocie. Po uaktywnieniu przycisku na panelu przednim zapala się dioda „Record” (nagrywanie).

1. Record Output Link (pomocnicze wyjście nagrywania) – wyjście to odzwierciedla wyjście nagrywania i może być używane do zasilania urządzeń pomocniczych, takich jak wzmacniacze słuchawkowe itp. Na sygnał ten również nie ma wpływu regulacja głośności.
2. Direct Input (wejście bezpośrednie) – wejście to jest kierowane bezpośrednio do wejścia wzmacniacza mocy, z pominięciem wewnętrznego przedwzmacniacza i regulacji głośności. Dzięki temu Elicit może być używany z zewnętrznym przedwzmacniaczem stereofonicznym, wybranym przez użytkownika. Umożliwia to również wykorzystanie urządzenia Elicit w systemach wielokanałowych, w których Elicit służy do zasilania przednich głośników podczas odtwarzania treści wielokanałowych. Wybór wejścia i regulacja głośności są dokonywane za pomocą AVR lub przedwzmacniacza wielokanałowego, którego sygnał wyjściowy jest następnie przekazywany do tego wejścia. Czułość wynosi 760 mV dla maksymalnej mocy wyjściowej. Wzmocnienie mocy wzmacniacza wynosi 31,6 dB.

Uwaga: Przycisk Direct Input (wejście bezpośrednie) znajduje się tylko na dostarczonym pilocie. Po uaktywnieniu przycisku na panelu przednim zapala się dioda „Direct”.

PRZESTROGA: Ponieważ to wejście nie ma regulacji głośności, jeżeli do tego wejścia zostanie podłączone źródło sygnału o poziomie liniowym, takie jak odtwarzacz CD, głośniki zostaną wysterowane do maksymalnego poziomu, co może spowodować ich uszkodzenie.

1. Pre-Amp Output (wyjście przedwzmacniacza) – przedwzmacniacz może sterować co najmniej 5 wzmacniaczami mocy, subwooferami itp. Wyjście przedwzmacniacza wykorzystuje złącza typu RCA (phono). Poziom wyjściowy wynosi 760 mV przy liniowym poziomie wejściowym i jest zawsze aktywny.
2. Digital Inputs (wejścia cyfrowe) – są to wejścia cyfrowe S/PDIF. Wejście D1 uaktywnia wejście koncentryczne, a D2 wejście Toslink. Obsługiwane są wszystkie popularne wejściowe głębie bitowe i częstotliwości próbkowania do 24 bitów / 192 kHz.
3. Speaker Terminals (terminale głośnikowe) – są one przeznaczone do użytku z głośnikami 4-16 Ω. Długotrwałe korzystanie z głośników o impedancji mniejszej niż 8 Ω może spowodować, że urządzenie będzie cieplejsze niż normalnie.
4. Mains Fuse (bezpiecznik sieci zasilającej) – wartości znamionowe znajdują się na tylnym panelu urządzenia.

OSTRZEŻENIE: Bezpieczniki należy wymieniać wyłącznie na bezpieczniki tego samego typu i o tej samej wartości znamionowej.

1. Mains Power Inlet (gniazdo zasilania) – podłączenie do sieci zasilającej. Informacje o wartościach znamionowych napięcia, natężenia i częstotliwości prądu w danym kraju znajdują się na etykiecie znamionowej umieszczonej pod gniazdem.

OSTRZEŻENIE: Używaj produktu wyłącznie z zasilaczem zgodnym z danymi znamionowymi podanymi na etykiecie.

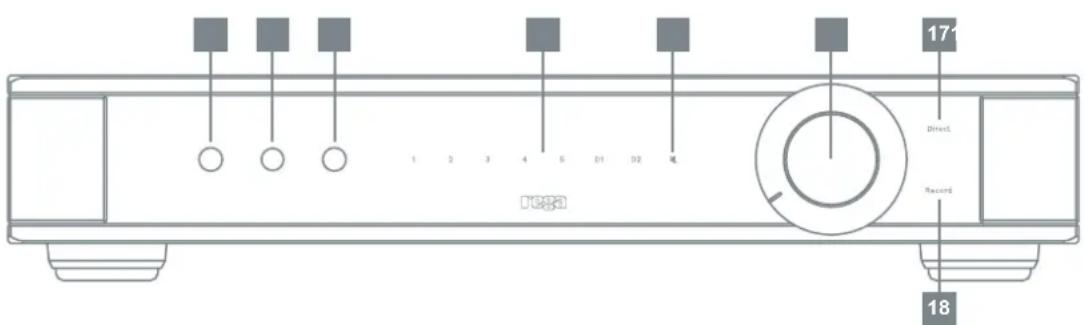

1. On/Off Switch (wyłącznik) – przełącznik zasilania znajdujący się po lewej stronie panelu sterowania służy do włączania i wyłączania wzmacniacza. Elicit jest włączony, gdy przełącznik jest wciśnięty, a gdy jest wysunięty, wzmacniacz jest wyłączony. Logo Rega świeci się na czerwono, gdy przełącznik jest włączony, a urządzenie jest zasilane, co oznacza, że zasilacz jest sprawny. Należy zapoznać się z poniższym schematem.

On (Włączanie)Off (Wyłączanie)

Kilka sekund po włączeniu można usłyszeć delikatne kliknięcie, co oznacza, że przekaźnik włączający został zwolniony i wzmacniacz jest gotowy do użycia. Przed ponownym włączeniem wzmacniacza należy zawsze odczekać, aż urządzenie Elicit całkowicie się wyłączy (co jest sygnalizowane zgaśnięciem logo Rega zasilania po 2–3 sekundach), aby układ autotestu mógł zakończyć cykl resetowania.

1. Headphone Socket (gniazdo słuchawkowe) – Elicit może obsługiwać wszystkie standardowe słuchawki hi-fi (sprawdź dane techniczne dotyczące poziomów wyjściowych). Po podłączeniu słuchawek głośniki zostaną automatycznie wyłączone. Przed podłączeniem słuchawek zaleca się jednak zmniejszyć głośność urządzenia Elicit, aby nie doprowadzić do ich uszkodzenia i zapobiec potencjalnemu uszkodzeniu słuchu.

OSTRZEŻENIE: Aby zapobiec ewentualnemu uszkodzeniu słuchu, NIE NALEŻY używać przez zbyt długi czas słuchawek z nastawionym wysokim poziomem głośności.

1. Input Selection (wybór wejścia) – wejścia wybiera się, naciskając przycisk Input (wejście) na panelu przednim lub na dostarczonym pilocie. Wielokrotne naciskanie przycisku Input spowoduje przełączanie między wejściami 1-5, D1 i D2. Wybrane wejście jest sygnalizowane przez diody wejść 1-5, D1 i D2 na panelu przednim.
2. Input Indicator LEDs (wskaźniki LED wejść) – wybrane wejście zaświeci się na czerwono.
3. Mute LED (dioda LED wyciszenia) – świeci na czerwono, gdy aktywne jest wyciszenie; jest ono sterowane odpowiednim przyciskiem na dostarczonym pilocie. Wyjścia głośnikowe, przedwzmacniacza i słuchawkowe są wyłączone.
4. Volume Control (regulacja głośności) – głośność wzmacniacza można regulować za pomocą pokrętła regulacji głośności lub dostarczonego pilota. Pokrętło jest napędzane silnikiem i porusza się niezależnie, gdy używany jest pilot.
5. Direct LED (dioda LED funkcji Direct) – świeci na czerwono, gdy aktywna jest funkcja Direct (wybierana tylko za pomocą pilota).
6. Record LED (dioda LED nagrywania) – świeci na czerwono, gdy aktywna jest funkcja Direct (wybierana tylko za pomocą pilota).

171 Direct Record 18 Rega

PILOT

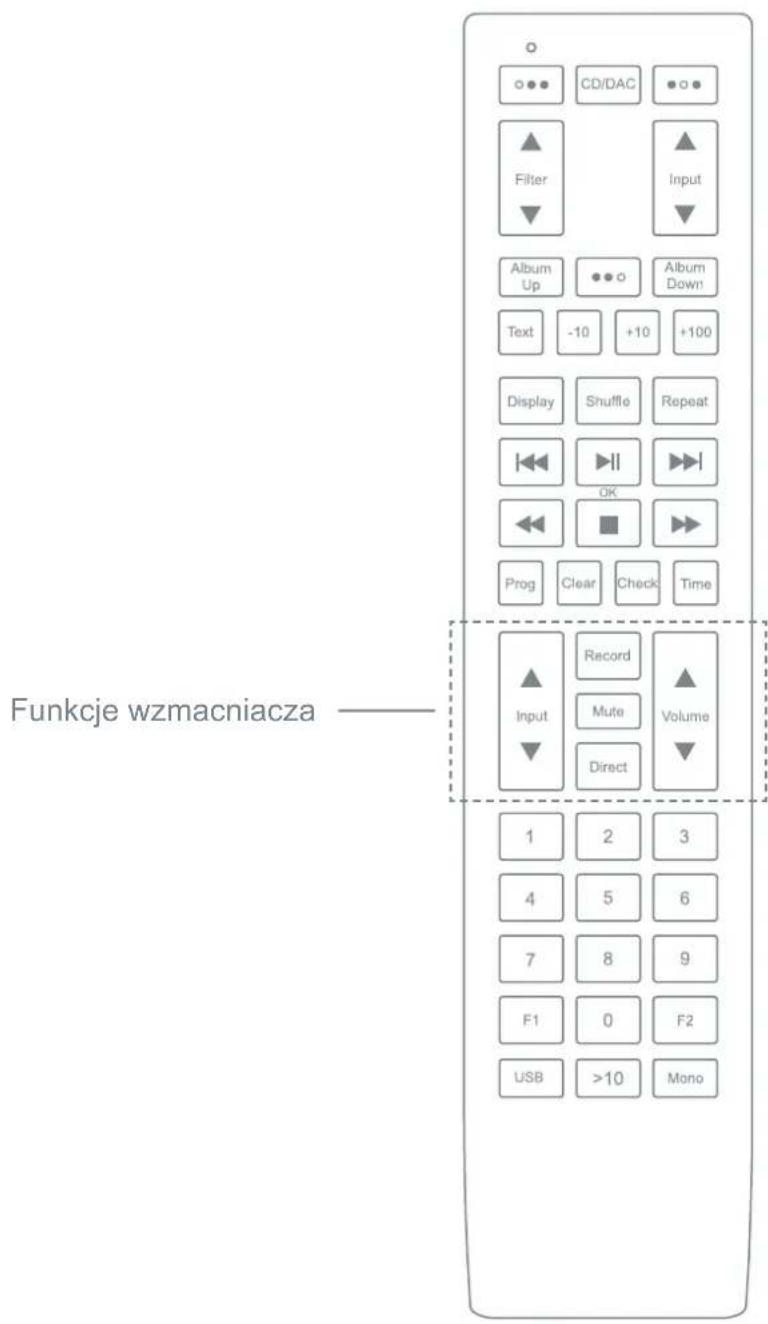

PILOT ZDALNEGO STEROWANIA SOLARIS

Pilot zdalnego sterowania Solaris (w zestawie) to pilot systemowy. Umożliwia on obsługę wszystkich różnych zdalnie sterowanych funkcji tego i wielu innych produktów firmy Rega. (Baterie w zestawie: 2 x alkaliczne AAA)

KOD RC: Przedwzmacniacz audio Phillips RC5, numer systemu 16.

Funkcje wzmacniacza ——— ○ ○●● CD/DAC ●○● ▲ Filter ▲▲ Input ▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▲ Record ▲▲ ▲ Input ▼▲ Mute ▼▲ Volume ▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▲ 1 2 3 4 5 6 7 8 9 F1 0 F2 USB >10 Mono

DZIAŁANIE

WYŁĄCZNIK TERMICZNY

Jeśli wzmacniacz osiągnie temperaturę, która może spowodować uszkodzenie wewnętrznych układów elektronicznych, czujnik zabezpieczenia termicznego wyłączy urządzenie lub wyjście głośnikowe. Urządzenie powinno zostać wyłączone na co najmniej 10 minut, aby umożliwiać jego ochłodzenie. Po upływie tego czasu wzmacniacz powinien automatycznie zresetować się i kontynuować normalną pracę. Jeśli tak się nie stanie, przed ponowną próbą należy wyłączyć urządzenie na dłuższy czas, aby umożliwiać całkowite schłodzenie wzmacniacza.

TEMPERATURA PRACY

Należy zapewnić odpowiednią cyrkulację powietrza wokół lewej i prawej strony urządzenia, ponieważ w tych miejscach znajdują się radiatory wzmacniacza mocy i przy wysokim poziomie głośności wzmacniacz będzie się nagrzewał. Urządzenie jest przeznaczone do użytku w klimacie umiarkowanym. Zalecana temperatura otoczenia podczas pracy powinna wynosić od 5 do 35°C.

Wyłączenie termiczne powinno nastąpić tylko w przypadku ciągłego występowania przesterowania o trudnym obciążeniu. Jeśli występuje ono w normalnych warunkach, może to oznaczać problem z niewystarczającym przepływem powietrza wokół radiatorów lub usterkę głośników. W takim przypadku zaleca się kontakt ze sprzedawcą produktów firmy Rega.

OCHRONA DC

Jednym z założeń konstrukcyjnych wzmacniacza Elicit było ograniczenie do minimum kondensatorów na ścieżce sygnałowej, aby zapobiec niepotrzebnej degradacji dźwięku na tym kluczowym etapie sygnału liniowego. Aby spełnić ten wymóg, wyjścia przedwzmacniacza i wzmacniacza mocy są sprzęone prądem stałym. Przedwzmacniacz jest sterowany serwomechanizmem. W mało prawdopodobnym przypadku awarii obwodu, powodującej wytworzenie nadmiernego napięcia stałego w którymkolwiek z powyższych wyjść, zabezpieczenie przed prądem stałym zadziała w ciągu milisekund, chroniąc wszystkie podłączone urządzenia.

OCHRONA PRZECIWZWARCIOWA

W przypadku zwarcia przewodów głośnikowych zabezpieczenie przeciwzwarciowe ochroni stopień wyjściowy przed nadmiernym prądem. Ten obwód zabezpieczenia nie jest umieszczony na ścieżce sygnału audio i dlatego nie wpływa na jakość dźwięku.

DANE TECHNICZNE

PARAMETRY WYJŚCIOWE WZMACNIACZA

Wyjście wzmacniacza mocy (przy znamionowym napięciu 105 W na kanał przy 8 Ω

zasilania 230/115 V) 127 W na kanał przy 6 Ω

162 W na kanał przy 4 Ω

Uwaga: Kontynuowanie pracy przy wysokim poziomie sygnału i przy obciążeniu 6 Ω lub mniejszym może spowodować przekroczenie temperatury obudowy o 40°C powyżej temperatury otoczenia i aktywację wyłącznika termicznego.

Wyjście słuchawkowe Bez obciążenia 11,5 V

300 Ω 8,1 V

54 Ω 3,6 V

32 Ω 2,4 V

Impedancja źródła 109 Ω

ZNIEKSZTAŁCENIE

THD+szum (przy 1 dB poniżej poziomu odcięcia przy 8 Ω, pasmo pomiarowe od 22 Hz do 22 kHz)

Wejście bezpośrednie (wzmacniacz mocy) Zwykle 0,005% przy 1 kHz

Wejścia liniowe Zwykle 0,007% przy 1 kHz

Wyjście przedwzmacniacza Zwykle 0,004% przy 1 kHz

PASMO PRZENOSZENIA

Przepustowość (80 W przy 8 Ω)

Wejście bezpośrednie Od 12 Hz (0,5 dB) do 95 kHz (-3 dB)

Wejścia liniowe Od 10 Hz (-1 dB) do 85 kHz (-3 dB)

Wejście gramofonowe Od 15 Hz (-3 dB) do 85 kHz (-3 dB)

Dokładność RIAA lepsza niż ±0,5 dB w paśmie od 100 Hz do 20 kHz

CZUŁOŚĆ

Czułość wejściowa (dla 105 W przy 8 Ω)

Wejścia liniowe 2–5 i nagrywanie 196 mV o obciążeniu 10 k

Phono 2 mV o obciążeniu 47 k równolegle z 220 pF

Wejście bezpośrednie 760 mV o obciążeniu 50 k

Wzmocnienie mocy wzmacniacza 31,6 dB

Czułość wyjściowa (przy znamionowych wejściach)

Wyjście nagrywania 196 mV

Wyjście przedwzmacniacza 760 mV

WEJŚCIA CYFROWE

Wejście D1 Izolowany S/PDIF 0,5 V, koncentryczny 75 Ω

Wejście D2 Optyczny S/PDIF Toslink

Obsługiwane częstotliwości próbkowania 32, 44,1, 48, 88,2, 96, 176,4, 192 kHz

Obsługiwane głębie bitowe Od 16 do 24 bitów

THD+szum (wyjście DAC z wyjścia Tape Out) Zwykle 0,004% przy 1 kHz

WYMIARY I CIEŻAR

Wymiary (szer. x wys. x gł.) 432 x 82 x 340 mm

Waga netto 12,5 kg

Waga w opakowaniu 14 kg

MOC

Zasilanie Zasilanie prądem zmiennym 230 V / 220 V / 115 V / 100 V nominalnie ± 10%

Pobór mocy 375 W przy 1 dB poniżej poziomu odcięcia przy 8 Ω

Parametry bezpieczników T4 AL 250 V – 230 V 50 Hz / 220 V 60 Hz

T8 AL 250 V – 115 V 60 Hz / 100 V 50/60 Hz

Baterie do pilota AAA (1,5 V) x 2

MADE IN ENGLAND

Rega Research Ltd.

6 Coopers Way
