BRUKSANVISNING Elicit MK5 REGA

För bruksanvisning på ditt språk, besök www.rega.co.uk och gå till nedladdningssektionen på din valda produktsida.

Med kontakten utdragen ur vägguttaget, rengör endast enheten med en mikrolibertrasa (lätt fuktad om det behövs). Öppna inga höljen – det finns inga delar som kan underhållas av användaren. Om enheten fungerar oregelbundet eller om det kommer rök ur eller det lukter från den ska man ta ut den ur nätaggregatet och ta med enheten till en kvalificerad servicetekniker.

Garanti

Samtliga Rega-produkter omfattas av en livstdsgaranti mot tillverkningsfel. Garantin gäller inte för normalt siltage. Alla obehöriga ämringar eller underlåtenhet att följa rekommenderade niklinjer från Rega kan leda till att garantin upphör att gälla. Vid retur av varor till återförsäljaren för inspektion måste originalförpackningen användas för att garantin ska gälla. Skador som uppstår vid transport på grund av felaktig förpackning kan göra din garanti ogiltig. Ersättningsförpackningar finns hos alla Rega-återförsäljare. Dina lagenliga konsumenträttigheter påverkas inte.

Använd inte enheten i närheten av vätska eller där den kan utsättas för fukt. Använd den inte i närheten av värmekällor som element, värmeventiler, spisar eller stearinljus. Se till att produkten har god ventilation med minst 10cm fritt utrymme på alla sidor, samt uncvik att placera enheten på ett mjukt underlag som tjocka mattor eller tyger. Öppna inte produktens höjle eller tvinga in föremäl i enhetens öppningar. Placera enheten på en stadig, plan yta där den inte kan ramla ner eller falla omkull. Enheten ska endast användas i mättliga klimat mellan 5°C (41°F) och 35°C (95°F). Hall förpackningsmaterial och smadelar utom näckhälí för barn. Koppla bort nätaggregatet om enheten inte ska användas under en längre period.

Polski

Serwis

Denna symbol visar att den elektroniska utrustning som bär den inte ska kastas som hushållsavfall när den är uttjänt. Utrustningen ska lämnas på en uppsamlingsplats för elektriskt och elektroniskt avfall i enlighet med nationell lagstiftning och Direktiv 2012/19/EU. För mer information om hur du ska göra dig av med ditt elektroniska avfall var vänlig kontakta din lokala myndighet eller återförsäljare där du köpte produkten.

Polski

Tack för ditt köp av Rega Elicit MK5. Elicit är en stereointegrerad förstärkare som är utformad för att leverera den renaste musikaliska prestandan. Den nya MK5 är inrymd i ett helt nytt specialdesignat hölje som matchar resten av sortimentet Rega och bygger på tidigare modeller med vår flerfaldigt prisbelönta förstärkarkrets i effektklass A/B som levererar hela 105 W per kanal i 8 Ω-laster. Effekten tillhandahålls av en tyst flerstegs linjär leverans medan leveransskenor för digitala och analoga sektioner är galvaniskt isolerade.

Elicit kan anslutas till svårdrivna högtalare och integreras perfekt i alla ljudsystem tack vare en rad olika anslutningsmöjligheter. Förutom linje, digitala och phono-ingång med en högkvalitativ rörlig magnet (MM) finns även pre-out, direktingång och slingfunktioner samt en förstklassig hörlursanslutning.

Elicit drar nu nytta av andra designfunktioner som kommer direkt från den mycket hyllade förstärkaren Aethos. Den har samma diskreta FET-baserade förförstärkarkrets medan en Alps volympotentiometer har introducerats för att ytterligare förbättra ljudet och den tekniska prestandan. Som förväntat har särskild uppmärksamhet ägnats åt valet av viktiga ljudkomponenter. Diskreta kretsar, högkvalitativa reläer, polypropenkondensatorer och Sanken utsignalstransistorer används i hela produkten.

De galvaniskt/optiskt isolerade digitala ingångarna använder sig av en Wolfson S/PDIF-mottagare IC för exceptionella tondetaljer och klarhet från alla anslutna källor. Utsignalen tillhandahålls av en Wolfson DAC och Rega-utformad diskret linjedrivkrets.

Den nya Elicit MK5 har utformats efter många årtionden av prisbelönt arbete med förstärkare och digital kretsdesign som kulminerar i en perfekt konstruerad balans mellan tillförlitlighet, anslutningsmöjligheter och framför allt en exakt musikåtergivning.

INSTALLATION

Din Elicit fungerar bra på de flesta underlag, så som en hylla eller ett bord, förutsatt att det finns tillräckligt med luft runt kylflänsen för att förhindra överhettning. Om du använder en skivspelare ska du undvika magnetiska störningar genom att placera förstärkaren så långt bort från skivtallriken som tonarmens sladd tillåter. Om möjligt ska den placeras till vänster om skivtallriken. Håll annan utrustning borta från förstärkaren. På grund av utformningen av Regas förstärkarkretsar är de praktiskt taget oemottagliga för elektromagnetiska störningar och avger praktiskt taget ingen elektromagnetisk strålning på grund av ett heltäckande metallhölje. Om elektronisk utrustning som t.ex. känsliga ljudförstärkare placeras nära varandra kan det dock försämra prestandan för båda två. Stapla aldrig andra hi-fi-komponenter ovanpå Elicit.

WARNING: Nätsladden fungerar som en strömbrytare.

Uttaget bör därför finnas i närheten av utrustningen och vara lättillgängligt.

Värmen som produceras av Elicit avlägsnas via kylflänsarna som sitter på vardera sida av produkten. Se till att det finns tillräckligt med utrymme runt produktens utsida för att ge tillräckligt med luftflöde och undvika överhettning. Om Elicit används på hög volym under en lång period kan den bli ganska varm. Det är helt okej, så länge det finns tillräckligt med ventilation, och förstärkaren fortsätter att fungera normalt utan problem. Om förstärkaren används på för hög volym kan den överhettas, Elicit har dock termiska skydd som tillfälligt kan stänga av utsignalen eller strömmen till produkten. När produkten svalnar kommer den automatiskt att återgå till normal drift. Placera aldrig förstärkaren på mattor, textilier eller sängkläder.

WARNING: Kylflänsar kan bli mycket varmal!

ANSLUTNING

ANSLUTNINGAR PÅ BAKPANELEN

1. Phono Input 1 (phono-ingång) - För anslutning av en skivtallrik med en rörlig pickup. Lämplig för de flesta MM-pickupar på marknaden medan en särskild jordningspunkt sitter direkt under ingångarna för tonarmarna med en separat jordledare.
2. Line Inputs 2-5 (Linjeingångar) - Linjeingångarna gör det möjligt att ansluta källor som t.ex. en streamer, CD-spelare, DAC, tuner, DVD- eller Blu-ray-spelare för användning med audiovisuella system. Dessa linjeingångar är på standardnivå och är lämpliga för all utrustning med utsignal på den nivån.
3. Record Input and Output (In- och utsignal för inspelning) - En linje-in- och -utgång avsedd för användning med inspelningsenheter som CD- / DVD-inspelare, MD, kassettbandspelare eller ljudkort. Record Output (Utsignal för inspelning) är samma signal som valts av huvudingångsväljaren (analoga ingångar 1-5 eller digitala ingångar D1/D2) och påverkas inte av volymkontrollen. Genom att välja inspelningsfunktionen på förstärkarens frontpanel/fjärrkontroll aktiveras inspelningsingången och leder signalen från ingången till högtalarutgången på förstärkaren. Ingången är helt oberoende av ingångarna 1-5 / D1 / D2 och kan användas för att övervaka inspelningsenhetens funktion och kvalitet utan att påverka källan som spelas in.

Observera: Inspelningsknappen sitter endast på den medföljande fjärrkontrollen. Lysdioden 'Record' (Spela in) tänds på frontpanelen när den aktiveras.

1. Record Output Link (Utsignal för inspelning, länk) - Den här utgången återspeglar Record Output (Utsignal för inspelning) och kan användas för att driva kringutrustning som hörlursförstärkare osv. Signalen påverkas inte heller av volymkontrollen.

2. Direct Input (Direktingång) - Ingången leds direkt till effektförstärkarens ingång och påverkas inte av den interna förförstärkaren och volymkontrollen. Det innebär att Elicit kan användas med en extern stereoförförstärkare efter användarens eget val. Det gör det också möjligt att använda Elicit för att driva de främre högtalarna i flerkanalssystem. Ingångsval och volymkontroll styrs med en AVR eller flerkanals förförstärkare, vars utsignal sedan skickas till denna ingång. Känsligheten är 760mV för maximal uteffekt. Effektförstärkaren har en kapacitet på 31,6 dB.

Observera: Direktingångsknappen sitter endast på den medföljande fjärrkontrollen. Lysdioden 'Direct' (Direkt) tänds på frontpanelen när den aktiveras.

WARNING: Eftersom ingången inte har någon volymkontroll kommer högtalarna, om en källa på linjenivå som t.ex en CD-spelare har anslutits, att drivas till sin maximala nivå, vilket kan skada produkten.

1. Pre-Amp Output (Förförstärkarutgång) - Förförstärkaren kan driva minst 5 effektförstärkare, subwoofers osv. Förförstärkarutgången använder sig av RCA-typ (phono)-kontakter. Uteffekten är 760 mV med en linjeingångsnivå och är alltid aktiv.

2. Digital Inputs (Digitala ingångar) - S/PDIF digitala ingångar. Ingång D1 aktiverar koaxingången och D2 aktiverar Toslink-ingången. Alla vanliga indatabitdjup och samplingshastigheter upp till 24bit/192kHz stöds.

3. Speaker Terminals (Högtalarterminaler) - Avsedda för användning med 4-16Ω-högtalare. Långvarig användning av högtalare på mindre än 8Ω kan göra att enheten blir varmare än normalt.

4. Mains Fuse (Huvudsäkring) - Se baksidan för klassificering.

WARNING: Ersätt endast med samma typ och klassificering.

1. Mains Power Inlet (Huvudströmanslutning) - Ansluter till elnätet. Se märketiketten under kontakten för landsspecifika spännings-, ström- och frekvensklasser.

WARNING: Använd endast produkten med en strömförsörjning som överensstämmer med de klassificeringar som anges på etiketten.

1 5 6 INPUT 1 (PHONE) INPUT 2 INPUT 3 INPUT 4 INPUTS RECORD INPUT RECORD OUTPUT RECORD OUTPUT DIRECT INPUT PRE-AMP OUTPUT OPTICAL OUTPUT CO-AX OUTPUT ELECT R SPEAKERS + - + - + - FUSE POWER IN S/N WARNING NOTICE OF CO- SELECT OR INSERT SELECT OR INSERT SELECT OR INSERT SELECT OR INSERT SELECT OR INSERT SELECT OR INSERT SELECT OR INSERT SELECT OR INSERT SELECT OR INSERT SELECT OR INSERT SELECT OR INSERT SELECT OR INSERT SELECT OR INSERT SELECT OR INSERT SELECT OR INSERT SELECT OR INSERT SELECT OR INSERT SELECT OR INSERT SELECT OR INSERT SELECT OR INSERT SELECT OR INSERT SELECT OR INSERT SELECT OR INSERT SELECT OR INSERT SELECT OR INSERT SELECT OR INSERT

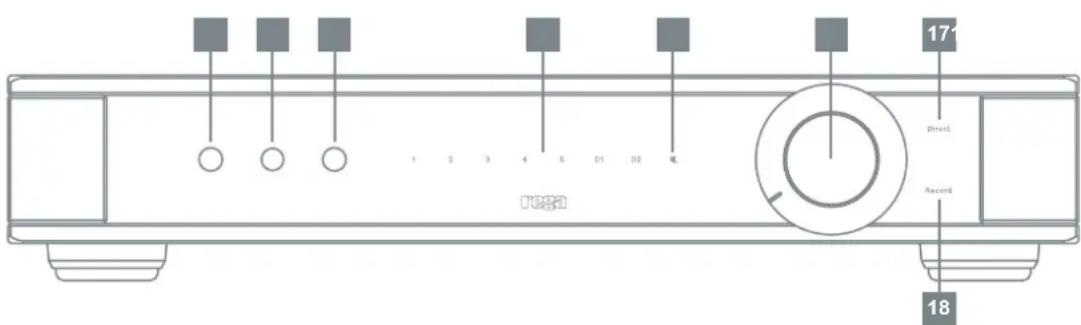

REGLAGE

1. On/Off Switch (På / Av) - Strömbrytaren till vänster om kontrollpanelen slår på och av förstärkaren. Elicit är på när strömbrytaren är intryckt och av när den inte är det. Rega-logotypen kommer att lysa rött när strömbrytaren är på och produkten har ström, vilket indikerar att strömförsörjningen fungerar. Se diagrammet nedan.

Off (Av)

On (På)

Ett antal sekunder efter påslagning kan du höra ett lätt klick, vilket indikerar att påslagsreläet har släppts och förstärkaren är redo att användas. Låt alltid Elicit stängas av helt (när Power Rega-logotypen släcks efter 2-3 sekunder) innan den slås på igen, så att självtestkretsen kan slutföra sin återställningscykel.

1. Headphone Socket (Hörlursuttag) - Elicit kan driva alla vanliga hi-fi-hörlurar (se specifikationer för uteffekt). När hörlurar ansluts stängs högtalarna automatiskt av. Det är dock rekommenderat att sänka volymen på Elicit innan du ansluter hörlurar för att se till att de inte skadas och för att förhindra eventuella hörselskador.

VARNING: För att förhindra eventuella hörselskador ska du INTE lyssna med hörlurar på hög volym under längre perioder.

1. Input Selection (Val av ingång) - Ingångarna väljs genom att trycka på knappen Input (Ingång) på antingen frontpanelen eller den medföljande fjärrkontrollen. Om du trycker på knappen Input upprepade gånger går du igenom ingångarna 1-5, D1 och D2. Den valda ingången indikeras av ingångslysdioderna 1-5, D1 och D2 på frontpanelen.
2. Input Indicator LEDs (Ingångsindikatorlampor) - Den valda ingången kommer att lysa rött.
3. Mute LED (Tyst-lampa) - Lyser rött när funktionen Mute (Tyst) är aktiv, vilket styrs av motsvarande knapp på den medföljande fjärrkontrollen. Högtalar-, förförstärkar- och hörlursutgångarna inaktiveras.
4. Volume Control (Volymkontroll) - Förstärkarens volym kan justeras med antingen volymkontrollen eller den medföljande fjärrkontrollen. Kontrollen är motoriserad och kommer att röra sig oberoende när fjärrkontrollen används.
5. Direct LED (Direkt-lampa) - Lyser rött när funktionen Direct (Direkt) är aktiv (väljs endast via fjärrkontrollen).
6. Record LED (Inspelningslampa) - Lyser rött när funktionen Direct (Direkt) är aktiv (väljs endast via fjärrkontrollen).

171 Direct Record 18

FJÄRR

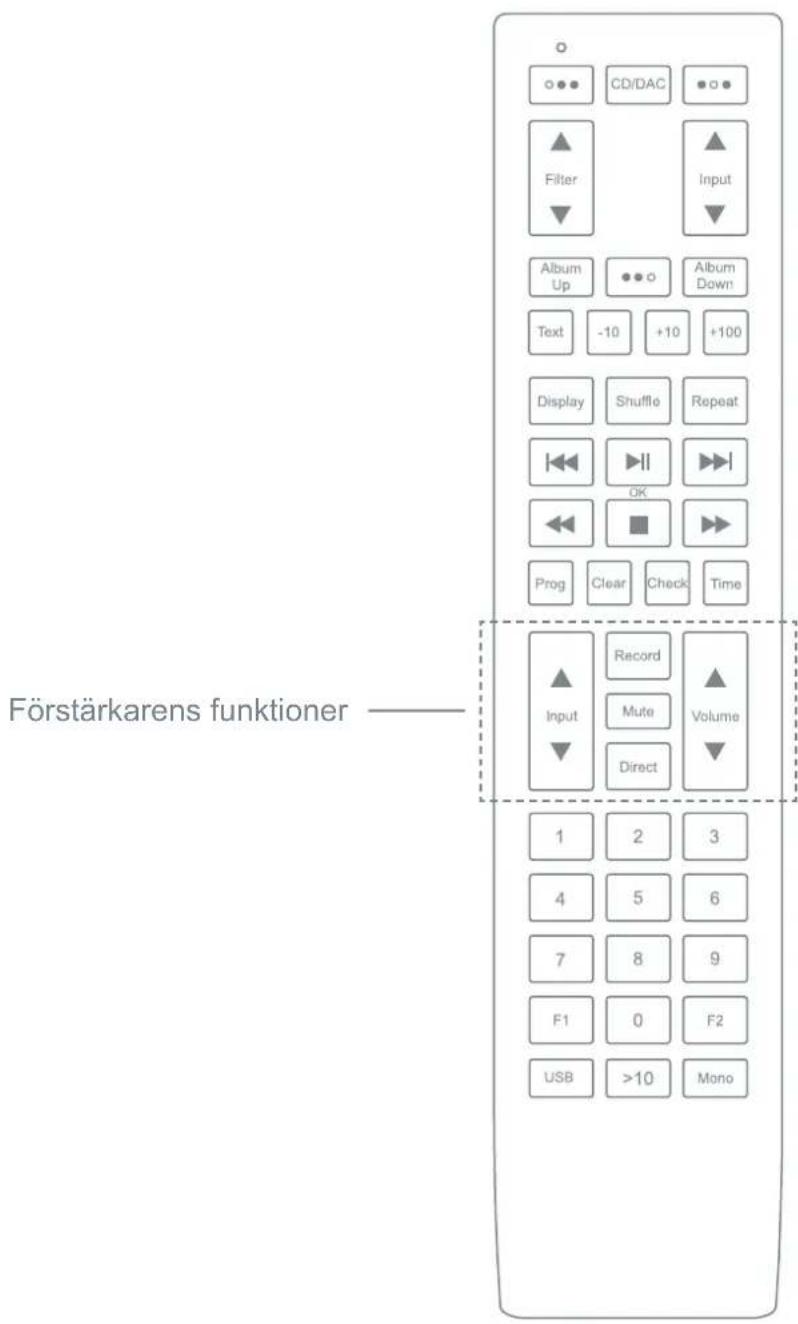

SOLARIS FJÄRRKONTROLL

Solaris systemfjärrkontroll (medföljer) är en handenhet för fjärrstyrning av systemet. Med den kan du styra de olika fjärrfunktionerna hos den här och många andra Rega-produkter. (Batterier ingår: 2 x AAA alkaliska)

RC-KOD: Phillips RC5 systemnummer 16 ljud-förförstärkare.

Förstärkarens funktioner ——— CD/DAC Filter Album Up Text -10 +10 +100 Display Shuffle Repeat OK Prog Clear Check Time Record Mute Volume Direct 1 2 3 4 5 6 7 8 9 F1 0 F2 USB >10 Mono

ANVÄNDNING

TERMISK AVSTÄNGNING

Om förstärkaren när en temperatur som kan orsaka interna elektroniska skador kommer den termiska skyddssensorn att stänga av enheten eller inaktivera högtalarutgången. Enheten bör hållas avstängd i minst 10 minuter för att svalna. Efter denna period bör förstärkaren automatiskt återställas och fortsätter sedan att fungera normalt. Om den inte gör det ska enhetens stängas under en längre period så att förstärkaren svalnar helt innan du försöker igen.

OMGIVNINGSTEMPERATUR VID ANVÄNDNING

Produkten måste ha tillräcklig luftcirkulation på vänster och höger sida, eftersom kylflänsarna krävs när effektförstärkaren blir varm under användning. Enheten är avsedd för användning i måttliga klimat. Rekommenderad omgivningstemperatur är 5 till 35 °C.

Termisk avstängning är endast avsedd att aktiveras vid kontinuerlig överdriven användning vid hög belastning. Om det aktiveras under normala förhållanden kan det tyda på ett problem med luftflödet runt kylflänsarna eller fel på högtalarna. I detta fall ombeds du kontakta din Rega-återförsäljare.

LIKSTRÖMSSKYDD

Ett av kraven när Elicit utformades var att hålla kondensatorer till ett minimum i signalvägen för att förhindra onödig försämring av ljudet i detta avgörande linjesteg. För att göra det är utgången från både för- och effektförstärkaren likströmskopplad. En servokontroll används på förförstärkaren. Om, mot förmodan, ett kretsfel som gör att någon av ovanstående utgångar producerar en för hög likspänning skulle inträffa kommer likströmsskyddet att aktiveras inom bara millisekunder för att skydda alla anslutna enheter.

KORTSLUTNINGSSKYDD

Om högtalarsladdarna kortsluts skyddar kortslutningsskyddet av foldback-typ utgångssteget från överdrivet stora strömmar. Denna skyddskrets är inte placerad i ljudsignalens väg och påverkar därför inte ljudkvaliteten.

SPECIFICATIONER

FÖRSTÄRKARENS UTEFFEKT

Effektförstärkarens uteffekt (vid märkspänning 230 / 115 V)	105 W per kanal till 8 Ω
127 W per kanal till 6 Ω
162 W per kanal till 4 Ω

Observera: Fortsatt användning vid hög last på 6 Ω eller mindre kan orsaka

	att höljets temperatur stiger till 40 °C över omgivningstemperaturen och aktiverar
		då	den	termiska	avstängningsfunktionen.
Uteffekt för hörlurar	Ingen last	11,5 V
300 Ω	8,1 V
54 Ω	3,6 V
32 Ω	2,4 V
Källimpedans	109 Ω

DISTORSION

THD+brus (vid 1 dB under clips till 8 Ω mätbandbredd 22 Hz till 22 kHz)

Direct Input (Direktlingång) (Effektförstärkare)	Normalt 0,005 % vid 1 kHz
Linjeingångar Normalt 0,007 % vid 1 kHz
Förförstärkaruteffekt	Normalt 0,004 % vid 1 kHz

FREKVENSRESPONS

Bandbredd(vid 80 W till 8 Ω)

Direktingång	12 Hz (0,5 dB) till 95 kHz (-3 dB)
Linjeingångar	10 Hz (-1 dB) till 85 kHz (-3 dB)
Phono-ineffekt	15 Hz (-3 dB) till 85 kHz (-3 dB)

RIAA-precision

Bättre än ±0,5 dB 100 Hz till 20 kHz

KÄNSLIGHET

Ingångskänslighet (för 105 W till 8 Ω)

Line Inputs 2-5 and Record (Linjeingångar 2-5 och inspelning)		196 mV belastning 10 k
Phono	2 mV belastning 47 k parallellt med 220 pF
Direktingång	760 mV belastning 50 k
Effektförstärkarens kapacitet		31,6 dB

Utgångskänslighet (vid nominella ineffekter)

Uteffekt inspelning		196 mV
Förförstärkarens uteffekt	760 mV

DIGITALA INGÅNGAR

Ingång D1	S / PDIF Isolerad 0,5 V 75 Ω Koaxial
Ingång D2	S / PDIF Optisk Toslink
Samplingsfrekvenser som stöds		32; 44,1; 48; 88,2; 96; 176,4; 192 kHz
Bitdjup som stöds		16 till 24 bitar
THD+brus (DAC-utgång från Tape Out)		Normalt 0,004 % vid 1 kHz

MÄTT OCH VIKT

Mätt (BxHxD)	432 x 82 x 340 mm (17 x 3,25 x 13,4 tum)
Nettovikt	12,5kg (27.5 lbs)
Förpackad vikt		14 kg (30,9 lbs)

STRÖM

Strömförsörjning	Växelströmförsörjning 230V / 220V / 115V / 100V nominell ± 10 %
Energiförbrukning	375 W vid 1 dB under clips till 8 Ω
Säkringsklassificeringar	T4 AL 250 V - 230 V 50 Hz / 220 V 60 Hz
T8 AL 250 V - 115 V 60 Hz / 100 V 50/60 Hz
Fjärrkontrollbatterier	AAA (1,5 V) x 2
