BEDIENUNGSANLEITUNG Elicit MK5 REGA

Eine Gebrauchsanleitung in Ihrer Sprache finden Sie auf www.rega.co.uk im Download-Bereich der Seite zu dem von Ihnen gewählten Produkt.

Das Gerät von der Stromversorgung trennen und nur mit einem Mikrofasertuch reinigen (leicht angefeuchtet, falls erforderlich). Nehmen Sie keine Abdeckungen ab. Es sind keine Teile enthalten, die vom Benutzer gewartet werden müssen. Läuft das Gerät unregelmäßig oder entweicht Rauch oder ein Geruch, trennen Sie die Netzversorgung und bringen Sie die Anlage zu einem qualifizierten Service-Techniker.

Gewährleistung

Sämtliche Rega-Produkte verfügen über eine lebenslange Garantie auf Fabrikationsfehler. Diese Garantie gilt nicht für normale Abrutzungsercheinungen. Nicht autorisierte Änderungen oder ein Nichtbefolgen der empfohlenen Rega-Richtlinien können zum Verfall der Garantieleistung führen. Wenn Sie Ihrem Händler Waren zur Prüfung senden, muss die Original-Verpackung verwendet werden, damit die Garantieleistung gewährleistet bleibt. Transportschäden aufgrund von unsachgemäßer Verpackung könnten zum Erlöschten Ihrer Garantie führen. Eine Ersatzverpackung ist bei jedem Rega-Händler erhältlich. Ihre gesetzlichen Rechte werden nicht eingeschränkt.

Sicherheitsanweisungen

Dieses Gerät weder in der Nähe von Flüssigkeiten verwenden, noch Feuchtigkeit aussetzen. Nicht in der Nähe von Hlizequellen, wie Heizkörperm, Lüftungsschlitzen, Öfen oder Kerzen verwenden. Sorgen Sie für eine geeignete Luftzufahr rund um das Produkt, mindestens 10cm in alle Richtungen, und vermeiden Sie es, das Gerät auf weiche Oberflächen zu stellen, wie auf lange Teppiche oder Stoffe. Das Produktgehäuse nicht öffnen und keine Gegenstände mit Gewalt in die Öffnungen des Gerätes stecken. Das Gerät auf eine stabile ebene Oberfläche stellen, wo es nicht herunterfallen oder umkippen kann. Verwenden Sie das Gerät nur in gemäßigten Klimazonen zwischen 5°C (41°F) und 35°C (95°F). Die Verpackungsmaterial und kleine Bestandteile außerhalb der Reichweite von Kindern aufbewahren. Den Netzstecker ziehen, falls das Gerät über einen längeren Zeitraum nicht verwendet wird.

Italiano

Manutenzione

Dieses Symbol weist darauf hin, dass das elektronische Gerät, auf dem das Symbol angebracht ist, am Ende seiner Lebensdauer nicht als allgemeiner Haushaltsmüll zu entsorgen ist. Das Gerät ist gemäß nationaler Gesetzgebung und Richtlinie 2012/19/EU an einer Sammelstelle für Elektro- und Elektronik-Altgeräte zu entsorgen. Für weitere Informationen zur Entsorgung Ihrer elektronischer Altgeräte wenden Sie sich bitte an Ihre örtlichen Behörden oder den Händler, bei dem Sie das Produkt gekauft haben.

Italiano

Elektro- und Elektronikgeräte

Informationen für private Haushalte

Das Elektro- und Elektronikgerätegesetz (ElektroG) enthält eine Vielzahl von Anforderungen an den Umgang mit Elektro- und Elektronikgeräten. Die wichtigsten sind hier zusammengestellt.

1. Getrennte Erfassung von Altgeräten

Elektro- und Elektronikgeräte, die zu Abfall geworden sind, werden als Altgeräte bezeichnet. Besitzer von Altgeräten haben diese einer vom unsortierten Siedlungsabfall getrennten Erfassung zuzuführen. Altgeräte gehören insbesondere nicht in den Hausmüll, sondern in spezielle Sammel- und Rückgabesysteme.

1. Batterien und Akkus sowie Lampen

Besitzer von Altgeräten haben Allbatterien und Altakkumulatoren, die nicht vom Altgerät umschlossen sind, sowie Lampen, die zerstörungsfrei aus dem Altgerät entnommen werden können, im Regelfall vor der Abgabe an einer Erfassungsstelle vom Altgerät zu trennen. Dies gilt nicht, soweit Altgeräte einer Vorbereitung zur Wiederverwendung unter Beteiligung eines öffentlich-rechtlichen Entsorgungsträgers zugeführt werden.

1. Möglichkeiten der Rückgabe von Altgeräten

Besitzer von A/tgeräten aus privaten Haushalten können diese bei den Sammelstellen der öffentlich-rechtlichen Entsorgungsträger oder bei den von Herstellern oder Vertreibern im Sinne des ElektroG eingerichteten Rücknahmestellen unentgeltlich abgeben.

Rücknahmepflichtig sind Geschäfte mit einer Verkaufsläche von mindestens 400 m² für Elektro- und Elektronikgeräte sowie diejenigen Lebensmittelgeschäfte mit einer Gesamtverkaufsläche von mindestens 800 m², die mehrmals pro Jahr oder dauerhaft Elektro- und Elektronikgeräte anbieten und auf dem Markt bereitstellen. Dies gilt auch bei Vertrieb unter Verwendung von Fernkommunikationsmitteln, wenn die Lager- und Versandflächen für Elektro- und Elektronikgeräte mindestens 400 m² betragen oder die gesamten Lager- und Versandflächen mindestens 800 m² betragen. Vertreiber haben die Rücknahme grundsätzlich durch geeignete Rückgabemöglichkeiten in zumutbarer Entfernung zum jeweiligen Endnutzer zu gewährleisten.

Die Möglichkeit der unentgeltlichen Rückgabe eines Altgerätes besteht bei rücknahmepflichtigen Vertriebern unter anderem dann, wenn ein neues gleichartiges Gerät, das im Wesentlichen die gleichen Funktionen erfüllt, an einen Endnutzer abgegeben wird. Wenn ein neues Gerät an einen privaten Haushalt ausgeliefert wird, kann das gleichartige Altgerät auch dort zur unentgeltlichen Abholung übergeben werden; dies gilt bei einem Vertrieb unter Verwendung von Fernkommunikationsmitteln für Geräte der Kategorien 1, 2 oder 4 gemäß § 2 Abs. 1 ElektroG, nämlich „Wärmeüberträger“, „Bil schirmgeräte“ oder „Großgeräte“ (letztere mit mindestens einer äußeren Abmessung über 50 Zentimeter). Zu einer entsprechenden Rückgabe-Absicht werden Endnutzer beim Abschluss eines Kaufvertrages befragt. Außerdem besteht die Möglichkeit der unentgeltlichen Rückgabe bei Sammelstellen der Vertreiber unabhängig vom Kauf eines neuen Gerätes für solche Altgeräte, die in keiner äußeren Abmessung größer als 25 Zentimeter sind, und zwar beschränkt auf drei Altgeräte pro Geräteart.

1. Datenschutz-Hinweis

Altgeräte enthalten häufig sensible personenbezogene Daten. Dies gilt insbesondere für Geräte der Informations- und Telekommunikationstechnik wie Computer und Smartphones. Bitte beachten Sie in Ihrem eigenen Interesse, dass für die Löschung der Daten auf den zu entsorgenden Altgeräten jeder Endnutzer selbst verantwortlich ist.

1. Bedeutung des Symbols „durchgestrichene Mülltonne“

Das auf Elektro- und Elektronikgeräten regelmäßig abgebildete Symbol einer durchgestrichenen Mülltonne weist darauf hin, dass das jeweilige Gerät am Ende seiner Lebensdauer getrennt vom unsortierten Siedlungsabfall zu erfassen ist.

BATTERY DISPOSAL

Information gemäß § 4 Absatz 4 Elektrogesetz

Folgende Batterien bzw. Akkumulatoren sind in diesem Elektrogerät enthalten

Batterietyp	Chemisches System
2 Stück AAA	ZInk - Kohle
9V PP3	Alkalisch

Angaben zur sicheren Entnahme der Batterien oder der Akkumulatoren

• Warnhinweis: Vergewissern sie sich, ob die Batterie ganz entleert ist.
• Entnehmen Sie vorsichtig die Batterie oder den Akkumulator.
  • Die Batterie bzw. der Akkumulator und das Gerät können jetzt getrennt entsorgt werden.

INTRODUCTION

Vielen Dank, dass Sie sich für den Rega Elicit MK5 entschieden haben. Der Elicit ist ein Stereo-Vollverstärker, der die reinste musikalische Leistung liefert. Der MK5 ist in einem brandneuen Gehäuse untergebracht, das auf die übrige Rega-Produktpalette abgestimmt ist. Er baut auf früheren Rega-Designs auf und nutzt unsere mehrfach preisgekrönte Class-A/B-Endstufenschaltung, um kraftvolle 105W pro Kanal an 8Ω-Lasten zu liefern. Die Stromversorgung erfolgt über ein großzügiges, geräuscharmes mehrstufiges lineares Netzteil, während die Versorgungsschienen für die digitalen und analogen Sektionen galvanisch getrennt sind.

Der Elicit ist in der Lage, auch schwierige Lautsprecher mit Leichtigkeit anzusteuern und fügt sich durch seine vielfältigen Anschlussmöglichkeiten perfekt in jedes Audio-System ein. Neben Line-, Digital- und einem hochwertigen MM-Phonoeingang (Moving Magnet) finden Sie auch einen Pre-Out, einen Direct-In, eine Record-Loop-Funktion und einen leistungsstarken Kopfhörerausgang.

Der Elicit verfügt nun über weitere Designmerkmale, die direkt vom hochgelobten Aethos-Verstärker übernommen wurden. Sie werden feststellen, dass die gleiche diskrete Vorverstärkerschaltung auf FET-Basis und das Alps-Lautstärkepotentiometer eingeführt wurden, um die klangliche und technische Leistung weiter zu verbessern. Wie zu erwarten wurde der Auswahl der wichtigsten Audiokomponenten besondere Aufmerksamkeit geschenkt. In allen Komponenten werden diskrete Schaltungen, hochwertige Relais, Polypropylen-Kondensatoren und Sanken-Ausgangstransistoren verwendet.

Die galvanisch/optisch isolierten Digitaleingänge nutzen einen Wolfson S/PDIF-Empfänger-IC, um außergewöhnliche Details und Klarheit von jeder angeschlossenen Quelle zu liefern. Die Ausgabe erfolgt über einen Wolfson DAC und eine von Rega entwickelte diskrete Line-Driver-Schaltung.

Der neue Elicit MK5 basiert auf jahrzehntelanger, preisgekrönter Erfahrung in der Entwicklung von Verstärkern und digitalen Schaltkreisen, die in einer perfekt abgestimmten Balance aus Zuverlässigkeit, Konnektivität und vor allem präziser Musikwiedergabe gipfeln.

INSTALLATION

INSTALLATION UND BELÜFTUNG

Der Elicit-Verstärker funktioniert auf den meisten Oberflächen einwandfrei, z. B. auf einem Regal oder Tisch. Voraussetzung ist, dass ausreichend Luftzirkulation um die Kühlkörper gewährleistet ist, um eine Überhitzung zu verhindern. Wenn Sie einen Plattenspieler verwenden, vermeiden Sie magnetische Störungen, indem Sie den Verstärker so weit vom Plattenspieler entfernt aufstellen, wie es das Tonarmkabel zulässt. Wenn möglich, stellen Sie ihn links vom Plattenspieler auf. Halten Sie sonstige Geräte vom Verstärker fern. Aufgrund der Anordnung der Rega-Verstärkerschaltungen sind die Schaltungen nahezu unempfindlich gegenüber elektromagnetischen Störungen und strahlen dank eines Vollmetallgehäuses praktisch keine elektromagnetische Strahlung ab. Wenn Sie jedoch elektronische Geräte wie empfindliche Phonoverstärker nahe beieinander aufstellen, kann dies die Leistung eines oder beider Geräte beeinträchtigen. Stapeln Sie niemals andere HiFi-Komponenten auf dem Elicit.

WARNUNG: Das Netzkabel fungiert als Netztrennvorrichtung.

Die Steckdose sollte sich daher in der Nähe des Geräts befinden und leicht zugänglich sein.

Die vom Elicit-Verstärker erzeugte Wärme wird über die Kühlkörper abgeleitet, die sich auf beiden Seiten des Produkts befinden. Achten Sie darauf, dass um das Gerät herum genügend Platz für einen ausreichenden Luftstrom vorhanden ist, da es sonst zu Überhitzung kommen kann. Wenn der Elicit über einen längeren Zeitraum mit hoher Lautstärke betrieben wird, kann er ausgesprochen warm werden. Dies ist akzeptabel, solange eine ausreichende Belüftung gewährleistet ist und der Verstärker weiterhin normal funktioniert, ohne Schaden zu nehmen. Wenn der Verstärker übersteuert wird, kann er sich überhitzen. Der Elicit verfügt jedoch über einen thermischen Schutz, der entweder den Ausgang oder die Stromzufuhr zum Produkt vorübergehend abschaltet. Sobald das Gerät abgekühlt ist, nimmt es automatisch den normalen Betrieb wieder auf. Stellen Sie den Verstärker niemals auf Teppiche, Vorleger oder Bettzeug.

WARNUNG: Kühlkörper können sehr heiß werden!

ANSCHLÜSSE

ANSCHLÜSSE AUF DER RÜCKSEITE

1. Phono Input 1 (Phono-Eingang 1) - Ermöglicht den Anschluss eines Plattenspielers mit einem Tonabnehmer mit beweglichem Magneten. Die Ladung ist für die meisten MM-Tonabnehmer auf dem Markt geeignet und direkt unter den Eingangsbuchsen befindet sich ein spezieller Erdungspunkt für Tonarme mit einem separaten Erdungskabel.
2. Line Input (Line-Eingang) 2 bis 5 - Die Line-Eingänge ermöglichen den Anschluss von Quellen wie Streamer, CD-Player, DAC, Tuner, DVD- oder Blu-ray-Player zur Verwendung mit einem audiovisuellen System. Diese Eingänge liegen auf Standard-Leitungspegel und eignen sich für alle Geräte mit einem Ausgang auf diesem Niveau.
3. Record Input (Aufnahme-Eingang) und Record Output (Aufnahme-Ausgang) - Dies ist ein Line-Pegel-Eingang und -Ausgang, der für die Verwendung mit einem Aufnahmegerät wie z.B. einem CD/DVD-Recorder, einer MD, einem Kassettengerät oder einer Soundkarte vorgesehen ist. Der Aufnahmeausgang ist das gleiche Signal, das mit dem Haupteingangswähler ausgewählt wurde (Analogeingänge 1-5 oder Digitaleingänge D1/D2) und wird nicht durch den Lautstärkeregler beeinflusst. Wenn Sie die Aufnahmefunktion an der Vorderseite des Verstärkers/der Fernbedienung auswählen, wird der Aufnahmeeingang aktiviert und das Signal von diesem Eingang zum Lautsprecherausgang des Verstärkers geleitet. Dieser Eingang ist völlig unabhängig von den Eingängen 1-5/D1/D2 und kann verwendet werden, um die Funktionalität und Qualität des Aufnahmegeräts zu überwachen, ohne die aufgenommene Quelle zu beeinflussen.

Hinweis: Die Taste Record Input befindet sich nur auf der mitgelieferten Fernbedienung. Die LED „Record“ leuchtet auf der Vorderseite, wenn sie aktiviert ist.

1. Record Output Link (Aufnahme-Ausgang Link) - Dieser Ausgang spiegelt den Aufnahme-Ausgang wider und kann zur Ansteuerung zusätzlicher Komponenten wie Kopfhörerverstärker usw. verwendet werden. Dieses Signal wird auch nicht durch die Lautstärkeregelung beeinflusst.
2. Direct Input (Direkter Eingang) - Dieser Eingang wird direkt an den Eingang der Endstufe geleitet, unter Umgehung des internen Vorverstärkers und der Lautstärkeregelung. Dadurch kann der Elicit mit einem externen Stereo-Vorverstärker Ihrer Wahl verwendet werden. Dies ermöglicht auch die Verwendung des Elicit mit Mehrkanal-Systemen, bei denen der Elicit die Frontlautsprecher bei Mehrkanal-Inhalten mit Strom versorgt. Die Eingangswahl und die Lautstärkeregelung werden in einem AVR oder Mehrkanal-Vorverstärker durchgeführt, dessen Ausgang dann an diesen Eingang weitergeleitet wird. Die Empfindlichkeit beträgt bei maximaler Ausgangsleistung 760mV. Die Verstärkung der Endstufe beträgt 31,6 dB.

Hinweis: Die Taste Direct Input befindet sich nur auf der mitgelieferten Fernbedienung. Die LED „Direct“ leuchtet auf der Vorderseite, wenn sie aktiviert ist.

VORSICHT: Da dieser Eingang keinen Lautstärkeregler hat, werden die Lautsprecher bei Anschluss einer Line-Pegel-Quelle (z. B. eines CD-Players) bis zum maximalen Pegel angesteuert, was zu Schäden führen kann.

1. Pre-Amp Output (Vorverstärkerausgang) - Der Vorverstärker kann mindestens 5 Endverstärker, Subbasseinheiten usw. ansteuern. Der Vorverstärkerausgang verwendet RCA-Anschlüsse (Phono). Der Ausgangspegel beträgt 760mV bei einem Line-Eingangspegel und ist immer aktiv.
2. Digital Inputs (Digitaleingänge) - Dies sind S/PDIF-Digitaleingänge. Eingang D1 aktiviert den Koax-Eingang und D2 den Toslink-Eingang. Alle gängigen Eingangsbit-Tiefen und Abtastraten bis zu 24bit/192kHz werden unterstützt.
3. Speaker-Anschlüsse (Lautsprecher) - Diese sind für die Verwendung mit 4-16Ω Lautsprechern vorgesehen. Bei längerem Betrieb an Lautsprechern mit weniger als 8Ω kann das Gerät wärmer als normal laufen.
4. Fuse (Sicherung) - Siehe Rückwand für die Nennwerte.

WARNUNG: Ersetzen Sie sie nur durch denselben Typ und dieselbe Leistung.

1. Power In (Netzstromeingang) - Schließen Sie das Gerät an das Stromnetz an. Die länderspezifischen Werte für Spannung, Stromstärke und Frequenz finden Sie auf dem Typenschild unter dem Eingang.

WARNUNG: Verwenden Sie das Produkt nur mit einem Netzteil, das den auf dem Etikett angegebenen Werten entspricht.

1 5 6 INPUT 1 (PHONE) INPUT 2 INPUT 3 INPUT 4 INPUTS RECORD INPUT RECORD OUTPUT RECORD OUTPUT DIRECT INPUT PRE-AMP OUTPUT OPTICAL OUTPUT CO-AX OUTPUT ELECT R SPEAKERS + - + - + - FUSE POWER IN S/N WARNING NOTICE OF COLDING WEATHER TO BE USED FOR GROUP TO USE FOR CURRENT OUTPUT FOR CURRENT OUTPUT SELECTED FROM CURRENT SELECTED FROM CURRENT SELECTED FROM CURRENT SELECTED FROM CURRENT SELECTED FROM CURRENT SELECTED FROM CURRENT SELECTED FROM CURRENT SELECTED FROM CURRENT SELECTED FROM CURRENT SELECTED FROM CURRENT SELECTED FROM CURRENT SELECTED FROM CURRENT SELECTED FROM CURRENT SELECTED FROM CURRENT SELECTED FROM CURRENT SELECTED FROM CURRENT SELECTED FROM CURRENT SELECTED FROM CURRENT SELECTED FROM CURRENT SELECTED FROM CURRENT SELECTED FROM > CURRENT

BEDIENELEMENTE

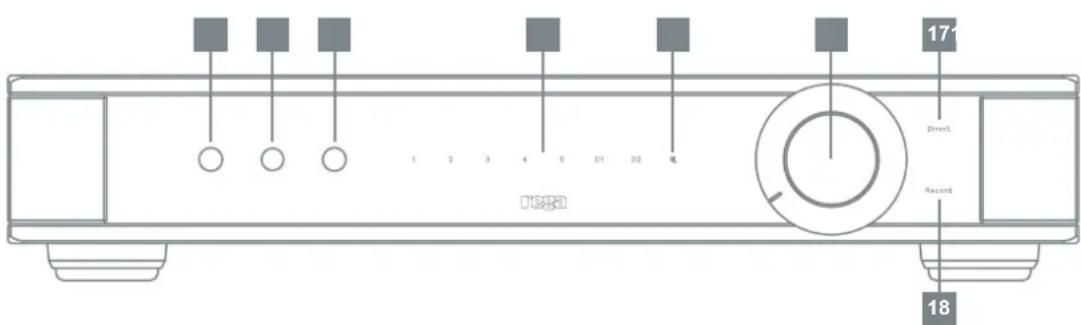

FRONTBEDIENEINHEITEN

1. On/Off-Schalter (Ein/Aus) - Mit dem Netzschalter auf der linken Seite des Bedienfelds schalten Sie den Verstärker ein und aus. Der Elicit ist eingeschaltet, wenn der Schalter gedrückt ist, und ausgeschaltet, wenn er nicht gedrückt ist. Das Rega-Logo leuchtet rot, wenn der Schalter eingeschaltet ist und das Produkt mit Strom versorgt wird, was anzeigt, dass das Netzteil betriebsbereit ist. Bitte beachten Sie das unten stehende Diagramm.

Off (Aus)

On (Ein)

Einige Sekunden nach dem Einschalten hören Sie ein leises Klicken, das anzeigt, dass das Einschaltrelais abgefallen ist und der Verstärker betriebsbereit ist. Lassen Sie den Elicit immer vollständig herunterfahren (wird durch das Erlöschen des Rega-Logos nach 2-3 Sekunden angezeigt), bevor Sie ihn wieder einschalten, damit die Selbsttestschaltung ihren Reset-Zyklus abschließen kann.

1. Kopfhörerbuchse - Der Elicit ist in der Lage, alle Standard-HiFi-Kopfhörer zu betreiben (siehe Spezifikationen für die Ausgangspegel). Wenn Kopfhörer angeschlossen sind, werden die Lautsprecher automatisch ausgeschaltet. Es wird jedoch empfohlen, die Lautstärke des Elicit zu reduzieren, bevor Sie einen Kopfhörer anschließen, um sicherzustellen, dass dieser nicht beschädigt wird und um mögliche Hörschäden zu vermeiden.

WARNUNG: Um möglichen Gehörschäden vorzubeugen, sollten Sie die Kopfhörer NICHT über einen längeren Zeitraum mit hoher Lautstärke hören.

1. Eingangsauswahl - Die Eingänge werden durch Drücken der Taste Input auf der Vorderseite oder der mitgelieferten Fernbedienung ausgewählt. Durch wiederholtes Drücken der Taste Input können Sie die Eingänge 1-5, D1 und D2 durchlaufen. Der gewählte Eingang wird durch die Eingangs-LEDs 1-5, D1 und D2 auf der Frontplatte angezeigt.
2. Eingangsanzeige-LEDs - Der ausgewählte Eingang leuchtet rot.
3. Mute-LED - Leuchtet rot, wenn die Stummschaltung aktiviert ist. Diese wird über die entsprechende Taste auf der mitgelieferten Fernbedienung gesteuert. Die Ausgänge für Lautsprecher, Vorverstärker und Kopfhörer sind deaktiviert.
4. Lautstärkeregler - Die Lautstärke des Verstärkers kann entweder über den Lautstärkeregler oder über die mitgelieferte Fernbedienung eingestellt werden. Die Steuerung ist motorisiert und bewegt sich unabhängig, wenn die Fernbedienung verwendet wird.
5. Direct-LED (Direkt-LED) - leuchtet rot, wenn die Direct-Funktion aktiv ist (nur über die Fernbedienung ausgewählt).
6. Record-LED (Aufnahme-LED) - leuchtet rot, wenn die Direct-Funktion aktiv ist (nur über die Fernbedienung ausgewählt).

171 Direct Record 18

FERNBETRIEB

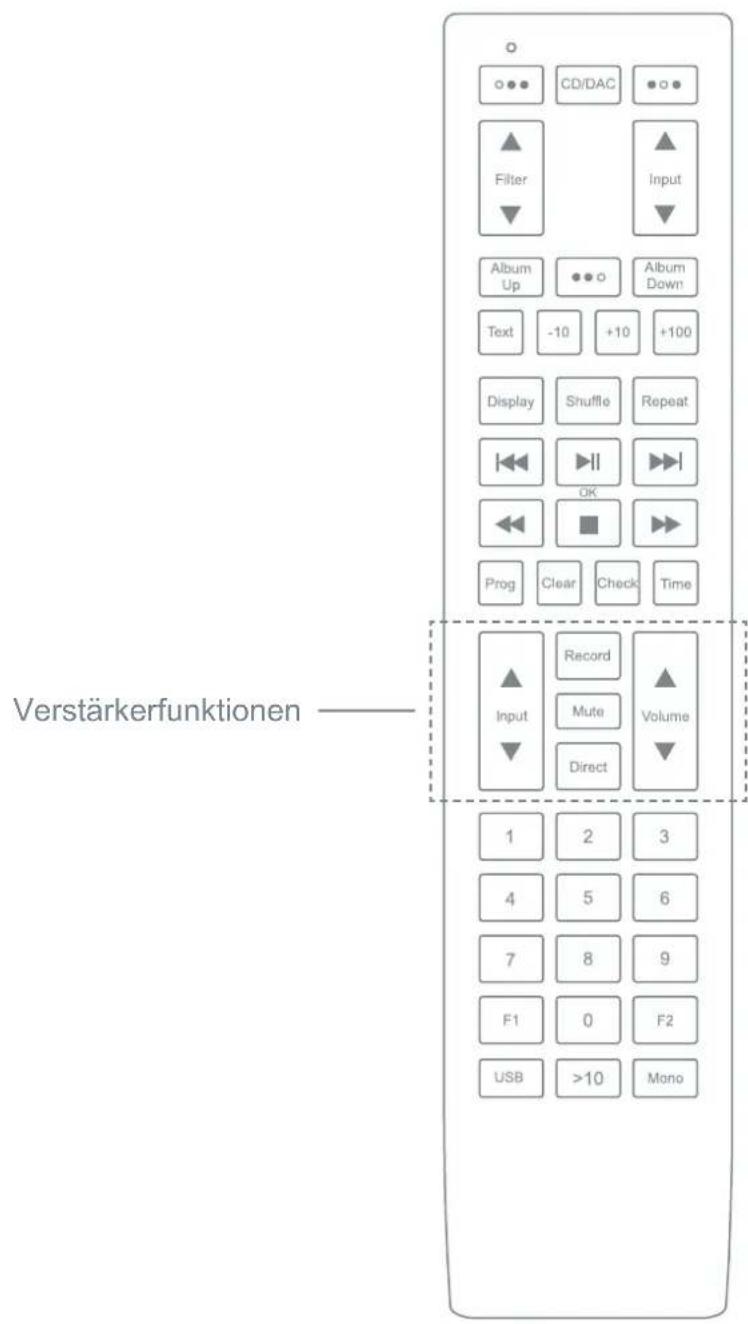

FERNBEDIENUNG SOLARIS

Die Systemfernbedienung Solaris (im Lieferumfang enthalten) ist ein Fernbedienungshandgerät. Mit ihr können Sie alle verschiedenen fernsteuerbaren Funktionen dieses und vieler anderer Rega-Produkte bedienen. (Enthaltene Batterien: 2x AAA Alkaline)

RC-CODE: Phillips RC5 System Nummer 16 Audio-Vorverstärker.

Verstärkerfunktionen ——— CD/DAC CD Filter Input Album Up Album Down Text -10 +10 +100 Display Shuffle Repeat OK Prog Clear Check Time Record Mute Volume Input Direct 1 2 3 4 5 6 7 8 9 F1 0 F2 USB >10 Mono

BETRIEB

WÄRMESCHUTZSCHALTER

Wenn der Verstärker eine Temperatur erreicht, die zu einer Beschädigung der internen Elektronik führen könnte, schaltet ein Wärmeschutzsensor das Gerät ab oder deaktiviert den Lautsprecherausgang. Schalten Sie das Gerät für mindestens 10 Minuten aus, damit es abkühlen kann. Nach diesem Zeitraum sollte sich der Verstärker automatisch zurücksetzen und normal weiterarbeiten. Sollte dies nicht der Fall sein, schalten Sie das Gerät für einen längeren Zeitraum aus, damit der Verstärker vollständig abkühlen kann, bevor Sie es erneut versuchen.

BETRIEBSTEMPERATUR

Sorgen Sie für eine ausreichende Luftzirkulation an der linken und rechten Seite des Produkts, da dies die Kühlkörper für den Leistungsverstärker sind und bei hohen Lautstärken heiß werden. Dieses Gerät ist für die Verwendung in gemäßigten Klimazonen vorgesehen. Empfohlene Betriebsumgebungstemperatur 5 bis 35°C.

Die thermische Abschaltung sollte nur bei kontinuierlicher Übersteuerung einer schwierigen Last auftreten. Wenn es unter normalen Bedingungen auftritt, könnte ein Problem mit einem unzureichenden Luftstrom um die Kühlkörper oder ein Fehler bei den Lautsprechern vorliegen. In diesem Fall ist es ratsam, sich an Ihren Rega-Händler zu wenden.

GLEICHSTROM-SCHUTZEINRICHTUNG

Eine der Anforderungen an das Design des Elicit war es, die Kondensatoren im Signalweg auf ein Minimum zu beschränken, um eine unnötige Klangverschlechterung in dieser entscheidenden Line-Level-Stufe zu vermeiden. Um diese Anforderung zu erfüllen, sind die Ausgänge von Vor- und Endverstärker gleichstromgekoppelt. Der Vorverstärker wird mit einer Servosteuerung versehen. In dem unwahrscheinlichen Fall, dass ein Schaltkreisfehler dazu führt, dass einer der oben genannten Ausgänge eine übermäßige Gleichspannung erzeugt, wird der Gleichstromschutz innerhalb von Millisekunden aktiviert und schützt alle angeschlossenen Geräte.

KURZSCHLUSSSCHUTZ

Falls die Lautsprecherleitungen kurzgeschlossen werden, schützt der umklappbare Kurzschlussschutz die Endstufe vor zu hohen Strömen. Diese Schutzschaltung befindet sich nicht im Audiosignalpfad und hat daher keinen Einfluss auf die Klangqualität.

TECHNISCHE DATEN

VERSTÄRKERAUSGANG

Ausgang des Leistungsverstärkers (bei Nennspannung 230/115 V) 105W pro Kanal an 8Ω

127W pro Kanal an 6Ω

162W pro Kanal an 4Ω

Hinweis: Die fortgesetzte Nutzung bei hoher Leistung mit Lasten von 6Ω oder

weniger kann dazu führen, dass das Gehäuse eine Temperatur von 40°C über

der Umgebungstemperatur erreicht und die thermische Abschaltung aktiviert.

Kopfhörerausgang		Keine Last	11,5V
300Ω	8,1V
5	4		3	,	6	V
3	2		2	,	4	V
Quellimpedanz		109Ω

VERZERRUNG

THD+Rauschen (bei 1dB unterhalb der Übersteuerungsgrenze an 8Ω Messbandbreite 22Hz bis 22kHz)

Direkter Eingang (Leistungsverstärker) Typischerweise 0,005% bei 1kHz

Line-Eingänge	Typischerweise 0,007% bei 1kHz
Vorverstärkerausgang		Typischerweise 0,004% bei 1kHz

FREQUENZGANG

Bandbreite (bei 80W in 8Ω)

Direkter Eingang 12Hz (0,5dB) bis 95kHz (-3dB)

Line-Eingänge 10Hz (-1dB) bis 85kHz (-3dB)

Phono-Eingang 15Hz (-3dB) bis 85kHz (-3dB)

RIAA-Genauigkeit Besser als ±0,5dB 100Hz bis 20kHz

EMPFINDLICHKEIT

Eingangsempfindlichkeit (für 105W in 8Ω)

Line-Eingänge 2-5 und Aufnahme 196mV Last 10k

Phono 2mV Last 47k parallel mit 220pF

Direkter Eingang 760mV Last 50k

Verstärkung des Leistungsverstärkers 31,6dB

Ausgangsempfindlichkeit (bei Nenneingängen)

Record-Ausgang 196mV

Ausgang des Vorverstärkers 760mV

DIGITALE EINGÄNGE

Eingang D1 S/PDIF Isoliert 0,5V 75Ω Koaxial

Eingang D2 S/PDIF Optisch Toslink

Unterstützte Abtastraten 32, 44, 1, 48, 88, 2, 96, 176, 4, 192 kHz

Unterstützte Bit-Tiefen 16 bis 24 Bit

THD+Rauschen (DAC-Ausgang von Tape-Out) Typischerweise 0,004% bei 1kHz

ABMESSUNGEN UND GEWICHTE

Abmessungen (BxHxT) 432 x 82 x 340mm (17 x 3,25 x 13,4in)

Nettogewicht 12,5kg (27,5lbs)

Verpacktes Gewicht 14kg (30,9lbs)

LEISTUNG

Stromversorgung AC-Versorgung 230V / 220V / 115V / 100V nominal ±10%

Stromverbrauch 375W bei 1dB unter dem Clip in 8Ω

Sicherungsleistung T4 AL 250V - 230V 50 Hz / 220V 60 Hz

T8 AL 250V - 115V 60Hz / 100V 50/60Hz

Batterien Fernbedienung 2x Typ AAA (1,5 V)
